Электромеханический замок на калитку: принцип работы, устройство и назначение. ТОП-10 рейтинг популярных моделей замков 2022 года

Устройство и принцип работы

Неоспоримое преимущество электромагнитного замка — простота конструкции. В основе изделия лежит сердечник с обмоткой, спрятанный в специальном корпусе.

Отдельного внимания заслуживает сердечник. Он состоит из множества листов электротехнической стали, отличающихся небольшим намагничивающим эффектом. Для снижения остаточного напряжения используется лакокрасочное покрытие.

Сердечник, сформированный из пластин, чаще всего имеет Ш-образную форму. Обмотка представляет собой катушку с намотанным на ней медным проводом. Сверху проводник покрывается специальным изоляционным составом.

Корпус изделия изготовлен из алюминия или стали. Иногда применяется и пластик, но его недостатком является более низкий ресурс и меньшая надежность конструкции.

Принцип действия построен на действии электричества и магнита. Он срабатывает после подачи напряжения на обмотку и активации магнитных элементов. Как правило, достаточно 5 Вт мощности, чтобы надежно зафиксировать массивные двери с массой до 150 кг.

При включении и отключении ЭМЗ образуется электромагнитный контур, на который воздействует переменный ток. С помощью конденсатора производится зарядка через обмотку, благодаря чему меняется полярность магнита. При этом остаточный ток направляется на перемагничивание.

Одним из главных элементов электромагнитного замка является конденсатор. В случае его поломки возможны сложности с открытием дверей.

Решением в этом случае является только замена неисправного элемента и его подключения параллельно клеммам.

Замок магнитно-электрический TANTOS TS-ML300

Этот замок позиционируется как универсальный . Подходит для запирания калиток, ворот и дверей. Может быть включен в систему «умный дом» и синхронизирован с домофоном (аудио или видео), кодовыми панелями и другими приборами контроля доступа. Принцип работы: подача напряжения или его снятие приводит к возникновению или отключению электромагнитного поля.

Закрытие замка подтверждается горением красного светодиода. В комплекте поставки идет сам замок, ответная планка, крепежные элементы для установки устройства в горизонтальном положении и инструкция по использованию. Корпус замка – алюминиевый, то есть, не подвержен коррозии, возможна эксплуатация снаружи здания.

Преимущества и недостатки

Прочный замок от известного производителя;
Есть индикатор работы;
Отлично справвляется со своей задачей;
Подходит для установки видеодомофона;

Болт крепления планки коротковат;

Принцип работы

Устройство и принцип работы чисто механических замков понятен – механизм секретности при помощи ключа приводит в движение ригели, и дверь запирается или открывается. Электромеханические замки, в свою очередь устроены сложнее. Главное отличие от электрических устройств заключается в том, что отпирание производится при подаче напряжения.

Глобально способ запирания не отличается от других типов замков – открытие блокируется ригелем, выступающим из корпуса основной части в углубление ответной. Устройство электромеханических замков отличается наличием электрифицированных подвижных элементов различной конструкции.

При подаче напряжения, в зависимости от конструкционных особенностей конкретного типа электромеханического замка, ригель втягивается внутрь корпуса или выходит из него, и дверь отпирается или запирается. Вот так работают электромеханические замки.

Переходом из запертого состояния в открытое и отличаются типы электромеханических замков. Ригель может втягиваться при помощи пружинного механизма, который взводится дополнительным элементом, активации магнитного поля или мотора.

Кроме того, отпирание может производиться при помощи ключа с внешней стороны калитки, встроенной или подключенной кнопки (блокируемой или нет). Благодаря комбинированию электрического и механического типа запирания замки и получили свое название.

Проведение монтажа

Главная проблема заключается в том, что большинство людей не знают как подключить электрозамок на калитке. На самом деле, это не так уж сложно, как кажется на первый взгляд. В инструкции к изделию подробно изложен процесс установки замка, а также схема подключения домофона на калитку.

Последовательность действий:

Электрозамковый механизм нужно установить на калитке. Для этого замок прикладывают к поверхности, где он будет закреплен, и маркером наносят ориентир для просверливания отверстий.
При помощи дрели высверливают отверстия нужного размера, и крепежными элементами крепят замок.
Для установки замка внутреннего типа, в калитке необходимо сделать выемку подходящего диаметра. Для этого понадобится болгарка.
Высверливается отверстие для замочного ригеля. Шурупами закрепляется ответная планка

Очень важно, чтобы она была расположена четко напротив замка.

Электромеханические калитки

Калитка электромеханическая работает таким образом: когда поступает сигнал с пульта ДУ, происходит разблокировка исходного положения створки, и калитку можно открыть рукой. После прохождения людей створка сама возвращается на место или остается открытой – это зависит от выбранного режима работы.

Калитка электромеханическая может быть установлена в магазинах, офисах, КПП, помещениях банков, на территориях административных учреждений. При этом контроль доступа осуществляется с помощью турникета, а дверь служит к нему дополнением. При ее открывании образуется большой проход для продвижения объемных предметов или организации прохода в одну сторону.

После прохода людей механизм плавно закрывает створку. Калитка электромеханическая оборудована замком, позволяющим фиксировать калитку закрытой или открытой. Материал изготовления – как правило, нержавеющая сталь.

Электромеханические замки отличаются от обычных механических запорных устройств наличием электрического механизма, осуществляющего открывание запирающего элемента и автоматическую блокировку дверей после ее закрытия.

Комплект накладного электромеханического замка марки HiQ Lock-014

Принцип действия: после закрытия двери ригель входит в запорную вкладку под воздействием пружины, магнита или электродвигателя (зависит от модели), а возвращается обратно после подачи на фиксатор напряжения. В комплект входит ключ для отмыкания дверей при отсутствии электричества.

Проверка электромеханического замка на работоспособность перед монтажом

Перед покупкой конкретной модели важно правильно выбрать замок для уличной калитки. Следует заранее подумать какими именно функциями он должен обладать, и на какой поверхности будет установлен

Ведь отличает разные виды замков не только цена, но и особенности монтажа и эксплуатации.

Электромеханические замки для калиток фирмы CISA Итальянского производства – это лучшее решение для любого вида дверей и эксплуатационных условий.

Разновидности, особенности и принцип работы замковых систем

Электромеханические запорные устройства схожи с механическими. Отличает их наличие электрических частей (электродвигателя или соленоида), обеспечивающих блокировку механизма, разнообразие способов разблокировки. Такие замки открываются как обычным ключом, так и другими средствами — магнитной картой, пультом дистанционного управления или набором кодовой комбинации на специальной клавиатуре. По способу установки бывают врезными, накладными:

  1. Накладные. Устанавливают с внутренней стороны двери. Часто вместе с ними подключают дополнительные элементы, например, домофон. Обычно монтируют там, где нет возможности произвести врезку.
  2. Врезные. Устанавливают внутрь дверного полотна. У них более сложная конструкция, поэтому они считаются высоконадежными. Но обычно стоят дороже, а их монтаж занимает больше времени.

Несмотря на то, что в основном электромеханические замки — универсальные, т.е. подходят для любых дверных изделий (железных, пластиковых, стеклянных, деревянных), бывают модели, предназначенные для установки только на определенные конструкции. Этот момент обязательно нужно уточнять перед покупкой.

Принцип работы

При подаче электричества на электронный блок замка срабатывает выключатель блокировки фиксатора, автоматически отодвигаются ригели. При этом следует вовремя потянуть за ручку, иначе дверь снова закроется.

Особенности электромеханических запорных устройств

Электрозамки с дистанционным способом открывания распространены в частном секторе. Их устанавливают на ворота, калитки, чтобы не выходить постоянно открывать на улицу. А механизм, оснащенный небольшим электродвигателем, даже сам распахнет дверь. Их часто устанавливают на входных дверях подъездов многоквартирных домов. В сочетании с домофонами они способствуют усилению безопасности жильцов.

Учитывая все вышеописанные факты, можно выделить ряд преимуществ электрозамков:

  • простота, удобство использования;
  • сочетание механических и электрических элементов, которые обеспечивают дополнительную безопасность;
  • установка на любые дверные конструкции;
  • надежность механизма, большой срок эксплуатации;
  • дистанционное управление, позволяющее открывать двери на расстоянии;
  • некоторые механизмы при срабатывании не издают шум.

К недостаткам относятся высокая стоимость, возможные сложности при подключении системы. Но, если устанавливать и настраивать строго по инструкции, пользуясь подходящей схемой подключения, с этим справится любой.

Видео описание

В видео показано, как врезать замок в калитку из профильной трубы:

Радиоволновые замки

Эта разновидность также входит в категорию электронных моделей. Отличается она от вышеописанных тем, что сам процесс открывания производится с помощью брелока. Последний отправляет радиосигнал на блок управления, который и открывает калитку. Сам же механизм открывания может быть магнитным или электромеханическим.

Открыть такой замок можно с любой точки двора или с расстояния, подходя к дому. Это самые дорогие модификации, предлагаемые современным рынком.

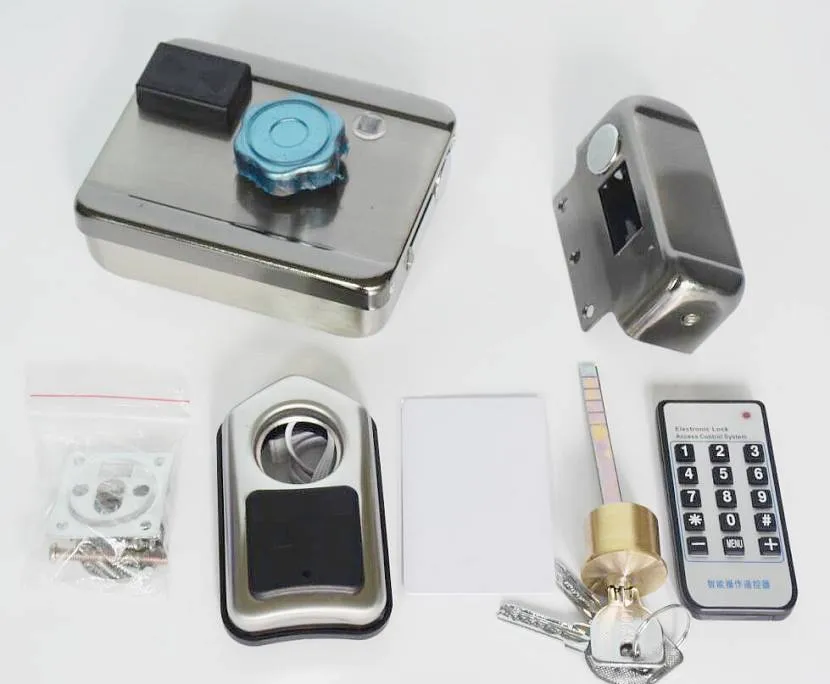

Электронный замок дистанционного управления Источник ae01.alicdn.com

Комплектация домофона

Как правило, комплект состоит из таких элементов:

  • панель для вызова;
  • монитор домофона подключаемый внутри дома;
  • блок питания;
  • комплект ключей и замок;
  • коробка, в которую будет встроен блок питания;
  • видеокамера;
  • провода;
  • инструкция, в которой указан пошаговый план установки устройства.

Схема для самостоятельного подключения домофона

Удобство электромеханического устройства заключается в том, что открыть его можно несколькими способами:

  • дистанционно, нажав на кнопку, расположенную на корпусе внутридомовой части домофона;
  • со стороны участка, воспользовавшись электронной или механической кнопкой;
  • с наружной стороны участка, применив карту, механический ключ или ввод кода.

Особенности

Сегодня на рынке продается много замков, которые поддерживают автоматический режим работы. В качестве примера возьмем ЭМЗ «Iseo».

Замки производятся в Италии. Бренд специализируется на замках разного типа. Механизмы «Iseo» имеют разную мощность, блокировочный способ и тип задвижки. Цена замка зависит от его комплектации.

Чтобы лучше разобраться, предлагаем вашему вниманию сравнение двух ЭМЗ от «Iseo».

«ISEO 781802252»

Является стальным врезным замком мощностью 15 Вт. Размер отверстия для ключа составляет 2,5 см. Данная модель очень надежна и безопасна. Также она позволяет менять направление дверей и переставлять ригели. Существенный минус – постоянное зацепание ригеля за вещи.

«ISEO 5113-10»

Так называется накладной ЭМЗ мощностью 15 Вт, оснащенный ригелем защелкой. Потребители часто покупают эту модель, поскольку ее можно соединить с домофоном или сигнализацией. Помимо этого, она оснащена электронной блокировкой, что делает ее весьма безопасной. Серьезный минус «ISEO 5113-10» — дороговизна.

Последовательность установки домофонной системы

«Как подключить электромеханический замок на калитку?» – такой вопрос волнует многих владельцев загородных домов. Это устройство очень удобно в использовании, оно обеспечивает безопасность, предотвращая проникновение незваных гостей на частную территорию. Чтобы открыть калитку с таким замком, достаточно нажать специальную кнопку на домофоне.

Процесс установки устройства, выглядит примерно так:

  • Панель вызова устанавливают на наружной стороне калитки. Она питается от электрической цепи и передает видео и аудио сигнал на монитор видеодомофона при помощи коаксиального кабеля.
  • Монитор устройства устанавливают внутри дома и также подключают к электросети с напряжением 220В.
  • Замок фиксируют на металлической или деревянной калитке и подключают его через вызывную панель, к блоку питания.
  • В помещении устанавливается блок питания, который подключен к электромеханическому замку с одной стороны, и электросети – с другой. Если расстояние между блоком питания и замком меньше 20 м, берут провод 2х0,5 мм2. В остальных случаях нужно использовать кабель с большим сечением, например 2х1,5 мм2.


Схема для крепления замка и дальнейшего его подключения

Плюсы и минусы электромеханических замков

Как и у каждого элемента, у электромеханических замков есть ряд отличительных сторон:

  • Высокий уровень защищенности;
  • Долговечность;
  • Качественная блокировка двери;
  • Владелец может подключить замок к другой электрической системе;
  • Механизм работает независимо от электричества, поэтому ему не страшны перебои.

К недостаткам этого элемента относят:

  • Невозможность самостоятельной установки;
  • Плохо функционирует при высокой влажности или заморозках;
  • Большая цена на устройство и монтаж;
  • Моторные механизмы откликаются спустя пару секунд;
  • Некоторые ригеля могут зацепить одежду или предмет.

Особенности и назначение

Несмотря на то, что умные дверные замки представлены далеко не везде, они предлагают пользователям уникальные возможности за счет особенностей. Например, умные замки отличаются разной вариативностью управления и открытия. Без труда они вписываются в разные условия, ситуации и соответствуют конкретным предпочтениям пользователей. Существуют модели, которые вы в принципе можете открыть без ключа, а другие наоборот предлагают пользователям несколько вариантов. Встречаются конструкции, использующие довольно активно цифровой сенсорный экран. Разумеется, их стоимость на рынке выше, чем стоимость простых замков и менее продвинутых электронных замков.

Современные производители предлагают устройства со множеством функций — автоматическое открытие, голосовая авторизация, считывание отпечатка пальца. Есть модели, не требующие общего подключения к сети. Какую выбрать — решение только за вами. Мы же предлагаем обзор лучших умных замков, имеющих много полезных функций и качественную сборку.

Вопрос-ответ

Что лучше: сувальдный или цилиндровый замок?
Зависит от производителя, надёжности конструкции конкретной модели. Сувальдные позволяют использовать более массивные запоры, выбить их из стального полотна не реально. Цилиндровые имеют более высокую степень секретности, но рабочий цилиндр может легко выбиваться. Лучше на входную дверь ставить два замка разного типа.

Как определить класс взломостойкости замка?
Категорию нельзя определить «на глаз» – исследования проводятся в специальных лабораториях, где проводятся десятки тестов. Определить класс можно по информации в паспорте устройства или на упаковке. Российские производители маркируют категории взломостойкости цифрами, европейские – заглавными буквами латинского шрифта.

Почему нельзя оставлять ключ в замке двери?
Оставлять ключ с внутренней стороны не рекомендуется. Это упрощает вскрытие с внешней стороны. Провернуть ключ можно с помощью двух стальных проволок без подбора комбинаций секретности.

Лучшие производители замков

Подключение монитора домофона

Когда наступает момент подключения, с конца кабеля снимается изоляция, а жилы маркируются следующим образом:

жила для передачи аудиосигнала – “А”

для передачи видеосигнала – “V”

питание вызывной панели – “B+”

земля или минус – “GND”

Такой же маркировки придерживайтесь, ориентируясь по цветам, на обратной стороне кабеля возле видеодомофона.

Для надежности контактного соединения жилы можно опрессовать наконечниками.

Далее через колонну и по калитке нужно проложить второй отрезок кабеля – от вызывной панели до эл.механического замка. По стене забора кабель можно защитить пластиковым каналом, а на калитке сделать гибкий переход.

С этого отрезка также снимаете изоляцию, а жилы подписываете следующим образом:

два провода – ”замок”

”B+” – питание от вызывной панели

”GND” – земля, он же минус

Такое же обозначение делается на втором конце кабеля возле замка.

После этого можете засыпать траншею и производить отделочные работы.

В доме видеодомофон подключается к ближайшей розетке. Если ее поблизости нет, придется проложить кабель ВВГнг-Ls 2*1,5мм2 и установить ее рядышком.

Переходим к непосредственному подключению панели видеодомофона.

Закрепляете поддерживающий кронштейн на стене и подключаете четыре промаркированных провода на свои клеммы: аудио выход, видео выход, питание, земля.

На некоторых мониторах таких клемм нет, зато присутствуют пиновые разъемы, предназначенные для подключения одновременно нескольких устройств – видеокамер, интеркома, еще нескольких панелей.

Втыкаете штекерный разъем в свое гнездо, а провода соединяете прессовкой или пайкой.

Если у вас от штекера отходит не четыре провода, а пять, скорее всего у вас модель со встроенным БУЗ. Пятый проводок это и есть отдельное питание.

Такие устройства сносно работают только при малых расстояниях, когда от монитора до калитки не более 5 метров. Поэтому всегда лучше использовать отдельный БУЗ, а лишний провод можете откинуть или выкусить.

После подключения фиксируете монитор на кронштейне.

Виды электрозамков на калитку

Все необходимые составляющие для контроля доступа через домофон и электромеханический замок уличной двери

Благодаря увеличению спроса на замки такого типа, производители радуют потребителя их широким ассортиментом. Именно поэтому, сегодня существует возможность выбрать электрозамок на калитку по вкусу:

  1. Электромагнитный замок на калитку. Устройство самое простое из всех рассматриваемых видов. В металлический корпус помещается сильнейший магнит с обмоткой, удерживающий ответную пластину. Такой замок легко устанавливается своими руками, а риск его поломок сводится к минимуму. Единственная, но очень важная его особенность – необходимость непрерывной подачи электричества для того чтобы дверь оставалась закрытой.
  2. Электромеханический вариант. Эти устройства очень напоминают самые обычные механические запорные устройства. Он состоит из рычажков, ключевого цилиндра и электромагнита, позволяющего функционировать системе. Со стороны улицы замок можно открыть ключом, а изнутри – с использованием кнопки или домофона.
  3. Электромоторный замок. Очень похож на предыдущий тип устройства, не считая того, что здесь используется маленький электромотор для приведения механизма в действие. Такое устройство может прослужить длительное время благодаря возможности плавного закрывания. К тому же они могут быть установлены своими руками.

По своей конструкции замки могут быть поделены на накладные и врезные. Первые практические не отличаются от обычного накладного запорного устройства. Неожиданное отключение электричества не вызовет серьезных проблем, так как цилиндр для открытия двери находится снаружи. Врезной замок может быть применен как на дверях входных, так и на автомобильных воротах.

Подготовка к работе

В среднем процесс установки занимает от 60 до 100 минут. Главное, не торопиться, чтобы сделать все правильно и качественно. Врезной замок монтировать сложнее, но при умении пользоваться болгаркой все должно получиться.

Несколько требований к монтажу

Полезные рекомендации по выполнению работ:

  1. При монтаже электромеханического замка винты подтягивают плотно, иначе удары при захлопывании полотна быстро разболтают их. В дальнейшем это станет причиной повторного монтажа.
  2. После установки устройство обычно тестируют. При обнаружении признаков нестабильной работы или заклинивания замка его снимают, заново начинают установку согласно всем требованиям.
  3. Если работа выполнена правильно, но запорное устройство все равно не работает, следует обратиться к профессионалам. Это гарантировано принесет положительный результат.

Важно: Неправильный монтаж устройства может навредить его функциональности

Необходимые инструменты и материалы

Для установки электромеханического запорного устройства понадобятся следующие инструменты и расходники:

  • дрель, буры;
  • пассатижи;
  • отвертка;
  • набор гаечных ключей;
  • изолирующие средства;
  • болгарка;
  • хомуты для работы с кабелем;
  • металлическая проволока (диаметром 3-4 мм).

Монтаж электромеханического замка на калитке

Принцип установки на калитку мало отличается от установки на дверь, однако имеет свои нюансы.

Этапы работы:

  1. Следует приложить обе части замка к калитке и раме, и замерять уровень зазора. Стандартный показатель – 5 мм, однако, в некоторых случаях разрешается увеличить зазор. Главное, чтобы защелки надежно фиксировались.
  2. Отметить места для крепления.
  3. Просверлить отверстия по меткам и прикрепить обе части саморезами.
  4. Проверить работу замка.
  5. Установить клавиатуру или считыватель электронных ключей.
  6. Подвести питание.
  7. Зачистить концы провода и подключить их к клеммам электрической части устройства.
  8. Подать напряжение.
  9. Проверить действие устройства.

Если ваш замок, установленный самостоятельно, работает в нужном режиме, то можно закрыть крышку.

Электромеханические замки пользуются популярностью благодаря своей долговечности, надежности и удобству использования. Главное – правильная установка, от которой зависит срок эксплуатации.

Проведение монтажа

Главная проблема заключается в том, что большинство людей не знают как подключить электрозамок на калитке. На самом деле, это не так уж сложно, как кажется на первый взгляд. В инструкции к изделию подробно изложен процесс установки замка, а также схема подключения домофона на калитку.

Последовательность действий:

Электрозамковый механизм нужно установить на калитке. Для этого замок прикладывают к поверхности, где он будет закреплен, и маркером наносят ориентир для просверливания отверстий.
При помощи дрели высверливают отверстия нужного размера, и крепежными элементами крепят замок.
Для установки замка внутреннего типа, в калитке необходимо сделать выемку подходящего диаметра. Для этого понадобится болгарка.
Высверливается отверстие для замочного ригеля. Шурупами закрепляется ответная планка

Очень важно, чтобы она была расположена четко напротив замка.

Уход за механизмом

Перед отправлением в длительную поездку рекомендуется проверять исправность механизма. При обнаружении сбоев своевременно их устранять.

Если используется накладной замок, то следует предусмотреть защитный козырек, чтобы на корпус попадало меньше осадков и влаги.

Фото: использование Wurth HHS-2000 для смазки замочной скважины

Зимой надо смазывать металлические детали специальным маслом.

ЭМЗ – удобный механизм защиты усадьбы в частном секторе, но при условии бесперебойного электричества. В сочетании с домофоном и системой видеонаблюдения он повышает безопасность дома и исключает проникновения во двор нежелательных гостей.

Дополнительные приборы для электрозамков

Устройство электрозамка зависит от его вида. В настоящее время различают:

  • электромеханические замки;
  • электромагнитные замки.

Состав электромеханического замка

Электромеханический замок сочетает в себе функции простого механического затвора и электропривода.

Устройство, которое можно открыть ключом и электродвигателем

Электро замок на дверь с функцией механического открывания состоит из:

  • корпуса устройства, в котором установлен электродвигатель, личинка для открывания ключом и запирающие ригели;
  • ответной планки;
  • набора ключей;
  • дополнительных электропроводов;
  • крепежных элементов;
  • инструкции с описанием как установить электрозамок.

Устройства, которые входят в набор замка при покупке

Электромеханические замки желательно устанавливать внутри помещений или дополнительно защищать от влаги кожухами.

Состав электромагнитного замка

Электромагнитный замок удерживает дверь в закрытом положении при помощи магнитного поля, которое возникает из-за подачи электрического тока, то есть мощный магнит, расположенный в одной части замка, удерживает металлическую планку, имеющуюся на ответной части механизма.

Запирающее устройство электромагнитного типа на межкомнатной двери

В состав такого устройства при его покупке входят:

  • магнит, который является отдельной частью замка;
  • ответная металлическая планка, притягиваемая магнитом;
  • уголок для крепления основного блока;
  • крепежные элементы;
  • дополнительные провода;
  • инструкция, в которой подробно описано, как подключить электрозамок.

Устройства, входящие в набор замка при его приобретении

Электромагнитные замки менее прихотливые, чем электромеханические. Использовать устройства без дополнительной защиты можно как внутри помещений, так и на улице.

Дополнительное оборудование для любого вида электрозамков

Установка электрозамков на дверь или калитку невозможна без дополнительного оборудования, в состав которого входят:

контроллер, производящий управление электрозамком и располагающийся в специальном блоке;

Устройство, отвечающее за корректную работу замка

источник бесперебойного питания, который требуется для работы устройства в периоды отключения центрального электричества. Питание электрозамка может осуществляться от электрической розетки или аккумуляторов, расположенных в этом блоке. Зарядка аккумуляторов производится от сетевого адаптера;

Устройство, осуществляющее питание замка при отсутствии центрального электричества

считыватель кодовой информации с брелка или карты, который располагается на внешней стороне двери;

Устройства для открытия замка электронными ключами

устройство открывания двери с внутренней стороны. Электрозамок на входную дверь можно оборудовать этим приспособлением для дополнительного удобства пользователей.

Устройства для открытия замка без помощи ключей

При желании собственника электрозамок на калитку можно оснастить домофоном с функцией автономного открывания из жилого помещения. В этом случае не придется каждый раз выходить на улицу, чтобы впустить посетителей.

Устройство для связи и открывания двери из помещения

Еще одно дополнительное устройство – доводчик – устанавливается по желанию пользователя. Двери, оснащенные доводчиками, работают плавно, без вибрации при закрывании, которая способствует сокращению срока службы замка.

Устройство для плавной работы входной двери

Набор дополнительных устройств обуславливается необходимостью (контроллер и блок питания) и пожеланиями пользователя.

Схемы подключения БУЗ и электромеханического замка

Возвращаемся непосредственно к схеме подключения БУЗ. Заводите кабель КСПВ внутрь замка.

Если там на клеммах есть заводские жилы, удалите их. Далее размещаете внутри блок управления замком и подключаете к нему провода:

Два выведенных конца от БУЗ заводите на родные клеммы замка в любой последовательности.

Если у вас БУЗ с тремя проводками, то здесь схема подключения будет выглядеть вот так:

На два провода нужно подать питание “+” и “-”(GND), а третий вывести непосредственно на клемму замка. При этом на минусовой провод еще подключается один из выводов “замок” с вызывной панели.

После всех описанных работ подключаете панель видеодомофона к розетке и проверяете работоспособность системы. Настройки осуществляются согласно инструкции вашей модели.

Чтобы самостоятельно выйти из дома через калитку (в том числе, когда нет света), нажимаете на замке на специальную кнопку. Она обеспечивает открывание механизма.

Если вам при монтаже потребуется перевернуть язычок замка (зависит от расположения и направления открывания калитки), нажимаете на него рукой и вытаскиваете со штока концевой шплинт.

После этого, ослабив пружину, но не выдвигая шток до самого конца, поворачиваете язычок вокруг своей оси. Задвигаете шток на свое место и шплинтуете.

Не забывайте, что все подобные системы — это, по сути, защита от добрых людей. Если нехороший человек (вор), захочет проникнуть через калитку, ему будет достаточно сдернуть вызывную панель и замкнуть пару нужных проводков.

Поэтому не пренебрегайте остальными системами безопасности, либо выключайте домофон, когда уезжаете из дома.

Источники — cable.ru, Кабель.РФ

Многие люди, которые имеют частные дома или дачи, все чаще начинают задумываться об удобной системе безопасности и контроля доступа на свою территорию. Наиболее простым и доступным вариантом на сегодняшний день является индивидуальный домофон, который можно легко установить собственными силами без привлечения специалистов. Для этого необходимо только чётко следовать инструкции производителя. При наличии такого устройства вы сможете полностью оградить себя от визита непрошенных гостей.

Подключение кабеля

Если в комплекте не предусмотрено наличие кабеля для подключения, его придется купить отдельно. Выбирать необходимо комбинированный провод. Это позволит произвести соединение и с системой электропитания, и с видеосистемой домофона. В паспорте, прилагаемом к замку, должно быть обозначено, какую марку кабеля следует использовать. Определить необходимый метраж, нужно самостоятельно, произведя замеры.

Лучше всего проложить провод от калитки к дому, самым коротким путем. Внутридомовые и уличные устройства подсоединяют несколькими способами: по воздуху или под землей.

Если необходимо протянуть провод по воздуху, следует использовать натяжитель. Для этого подойдет стальная проволока. Такая мера необходима, чтобы исключить обрыв провода во время обледенения и сильных порывов ветра.


Укладка провода в металлорукав с ПВХ изоляцией

Высота, на которой нужно расположить замок, а также подробная схема подсоединения устройства, указана в паспорте изделия.

Достоинства и недостатки электромеханических замков

Также выделим плюсы и минусы электромеханических замков на калитки.

Плюсы таких замков заключатся в следующем:

  • Высокая надежность. Замок трудно открыть даже при отсутствии электричества.
  • Длительность эксплуатации.
  • Для дополнительного управления имеется возможность установки аккумуляторной батареи.
  • Отлично комбинируется с домофоном, видеодомофоном и иными устройствами, что только повышает безопасность и позволяет дистанционно контролировать людей на входе.
  • Возможность самостоятельной установки замка.

Однако трудно назвать подобную конструкцию универсальной. Все потому, что есть у этих моделей и недостатки:

Ригель замка, выступающий наружу, может повредить одежду или нанести травму.
Иногда нужно прикладывать значительные усилия для разблокировки защелки.
При низких температурах и высокой влажности, может произойти сбой в работе

Поэтому во избежание этого, следует оснастить замок специальным козырьком.
Важно постоянство подключения к электросети.. Различная ценовая категория позволяет приобрести и бюджетную модель, и аналогичный дорогой аналог

Цена электромеханических замков является как достоинством, так и недостатком и зависит это от финансового положения покупателя. К примеру, в среднем, уличный врезной замок CISA можно купить около 4 000 р. Дорого это или дешево судить только вам

Различная ценовая категория позволяет приобрести и бюджетную модель, и аналогичный дорогой аналог. Цена электромеханических замков является как достоинством, так и недостатком и зависит это от финансового положения покупателя. К примеру, в среднем, уличный врезной замок CISA можно купить около 4 000 р. Дорого это или дешево судить только вам.

Вызывная панель

Панель вызова служит для идентификации гостей и посетителей. Она подключается к монитору напрямую и получает питание от него. В зависимости от модели панель включает следующие элементы:

  • Реле, предназначенное для управления замком;
  • Подсветку, обеспечивающую видимость в темное время суток;
  • Микрофон и динамики для двусторонней связи.

Сначала нужно определиться с местом для установки панели. В многоквартирном доме ее можно поставить как на входе в подъезд, так и у дверей квартиры (а можно сделать параллельное подключение и установить сразу две панели). Оптимальная высота ее расположения – 1,4-1,6 м от земли или пола. Если все элементы системы приобретаются отдельно, следует учесть, чтобы видеосигнал, передаваемый камерой, соответствовал сигналу, принимаемому монитором.

Обзорный угол встроенной видеокамеры – около 60 градусов. Он должен охватывать все пространство около входа. Если панель вызова монтируется на улице, лучше выбрать более дорогостоящее, но безопасное устройство, обладающее антивандальными свойствами, устойчивое к механическим и природным воздействиям. Сперва делается сквозное отверстие для проводов, затем крепится сама панель с помощью дюбелей. Для защиты объектива от прямых солнечных лучей можно сделать над нею козырек.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
