Ремонт ворот гаража: как делать правильно

Виды конструкций

Перед закупкой стройматериалов и проектировкой владелец выбирает подходящий вид ворот для гаража. Существуют всего 3 типа изделий:

  • распашные;
  • подъемные;
  • сдвижные.

Ворота для гаража можно сделать самому

В первом случае створки открываются наружу, а во втором они смещаются в стороны за счет роликов

Чтобы правильно сварить ворота, надо уделить внимание следующим моментам:

  • учесть вес ворот;
  • если свободного пространства для распашных моделей не имеется, то предпочтительнее установить секционно-подъемные модели;
  • определиться с покраской полотна, ведь цвет должен сочетаться с общим видом забора и дома;
  • подобрать толщину листового металла и уголков;
  • выбрать мощные шарниры, поскольку слабые могут деформироваться.

Владельцы загородной недвижимости часто украшают ворота коваными элементами. Такое удовольствие обходится недешево, но общий вид значительно улучшается. Согнуть арматуру и создать из нее красивые фигуры может даже новичок, но времени на работу потратится много. К тому же потребуется специальный станок для сгибания прутов и горелка. Проще заказать эти изделия через интернет у мастеров.

В этом видео вы узнаете, как сделать ворота для гаража:

Размеры гаражных ворот и начало работ своими руками

Начать можно с чего угодно, но, чтобы получить изначальные размеры створок, нужно поставить сверху на опоры стягивающую балку и сделать металлические рамки на двери, исходя из полученных замеров. Размеры гаражных ворот могут быть любые, но лучше отталкиваться от параметров стандартного листа: 250х150. Мы взяли высоту 250 сантиметров, так получится на 1 рез и сварной шов меньше. Балку только «прихвачиваем», чтобы не упала, не завариваем.

Металлические гаражные ворота должны были быть прочными, поэтому и лист использовали 0.3 с усилениями. Но сначала надо было изготовить рамку. Здесь чертеж достаточно прост: отступаем от верхней балки 3 см, от боковой 3 и от желаемого уровня снизу тоже 3-4 сантиметра. Между двумя створками можно оставить около 1-2 см и сделать одну сторону внахлест. Получились замеры прямоугольника, которые мы выложили на земле и сварили по ним рамку с прямыми углами. При изготовлении своими руками рамки ворот можно пользоваться транспортиром или рулеткой (замер диагоналей) ­– так надежнее.

Рамки и усиления делаются из профильной трубы 40х20 мм, после крепления полуавтоматом привариваются еще петли

Гаражные ворота будут распашные, поэтому важно выставить петли предельно точно, чтобы створки не заваливались. Здесь потребуется помощь подсобного работника

ШАГ 1: выставление рамы. Выставляем рамки на кирпичи или другие вспомогательные предметы, главное – фиксация всей конструкции.

ШАГ 2: выставление зазоров. Вокруг рамки и опор вставляем предметы нужной толщины (мы использовали деревянные планки 20х10 мм и металлические квадратики таких же размеров). Зазоры в гаражных воротах должны быть везде одинаковы.

ШАГ 3: выставляем петли. Петли на одинаковой высоте привариваем к опорам, отвесом и уровнем меряем наклоны. Проводим тестирование данной конструкции.

ВАЖНО: изготовляя ворота своими руками из металла никогда не приваривайте сразу «намертво». Не полагайтесь на глазомер, даже если он ровный, чего почти никогда не бывает, все равно есть риск того, что кривыми окажутся материалы

Сначала «прихватите», потом выполните пусконаладочные работы (открыть/закрыть дверь).

ШАГ 4: выполняем регулировку. По нашему опыту все сделанные распашные ворота в гараж своими руками требовали регулировок. После прихватывания петель и рамки попробуйте синхронно и по очереди закрыть/открыть их. При наличии перекосов нужно выполнить удар или натянуть ручную лебедку в нужную сторону.

ВАЖНО: после натягивания лебедкой и корректировки опор ничего нельзя менять или отпускать, все должно быть в натяжку. Учтите, что под будущим весом створок конструкция может «уходить» немного в бока

Если у вас будут стандартные размеры гаражных ворот, которые гораздо меньше наших, усиления и стойки можно сделать меньше. Допустимые размеры усилений: 15х30, 20х20, а стойки можно вполне сделать 100х100 мм.

После корректировок по уровням можно смело заваривать рамку. Удобнее всего использовать ручную механическую лебедку с усилием 300-700 кг – этого будет достаточно. При изготовлении гаражных ворот своими руками это просто незаменимая вещь. С ее помощью можно выровнять не только легкие рамки, и углы, но и закладные стойки. Диагональ выставлять тоже намного удобнее: натягиваем стойку в нужную сторону и работаем сварочным аппаратом – вуаля!

Проведение ремонта откатных ворот

Частая поломка ворот такого типа способствовала созданию сервисной службы по ремонту, поэтому если ремонт откатных ворот для владельца невозможен, то за сутки ему все починят специалисты. Но желание сэкономить всегда было, есть и будет, поэтому следует ознакомиться с причинами возникновения и способами устранения поломок. Основные из них:

  1. Проблемная подача напряжения и ошибки системы, блокирующие работу механизма.
  2. Проблемная передача крутящего момента на рейку.
  3. Поломка двигателя привода.
  4. Полная неисправность системы.

Ремонт откатных ворот своими руками — дело не из легких. Не всегда находятся необходимые запасные запчасти, определить место и причину поломки так же удается далеко не всем.

При первом виде поломки в первую очередь надо проверить все датчики и системы защиты, так как они могут дать сбой. Если же вышел из строя сам датчик, то требуется замена.

Во втором случае причиной поломки может быть перекос полотна или изменение его геометрии, а также износ самой рейки или ее деталей. Все эти поломки можно с легкостью устранить самому.

https://youtube.com/watch?v=s5D24Rc4qFE

Как осуществляется реставрация или замена гаражных ворот?

Если вы столкнулись с возникновением ржавчины на замках и петлях гаражных ворот, то потребуется осуществить их профессиональное вскрытие и замену. И после этого можно произвести реставрацию старых ворот или же их демонтаж с установкой новых.

Рулонные или секционные ворота станут отличной заменой заржавевших конструкций

Рулонные и секционные ворота от ГК «Алютех».

Если металл изделий не подвергся существенной деформации и может впоследствии эксплуатироваться, то наиболее правильным решением будет выступать проведение реставрации. Восстановление будет экономически более выгодным. Но, в этом случае можно столкнуться с рядом трудностей при их последующей эксплуатации. И тогда можно безопасно и аккуратно демонтировать металл, а затем использовать его для других полезных целей и задач.

Все виды услуг по установке и введению в эксплуатацию новых ворот в нашей компании займут совсем немного времени по сравнению с реконструкцией старых ворот. А главное, впоследствии при использовании они не доставят вам никаких проблем, потому что обладают рядом весомых преимуществ. Применяемые материалы не подвергаются коррозии, сохраняют теплоизоляцию и придадут вашему гаражу презентабельный и современный внешний вид.

Вызвать замерщика можно по телефону 8 (800) 301-11-45 или через форму обратной связи на сайте. После замеров наши специалисты рассчитают для вас стоимость выбранного типа ворот (рулонные или секционные) и вы сможете «прикинуть», что окажется выгоднее в вашей ситуации, ремонтировать или менять!

Усиления и установка замка на воротах в гараже

Прошло немного времени и теперь можно продолжить наши работы в будущем гараже, установить замок и усиления. Прежде мы рассмотрели, как сделать ворота своими руками, но еще не поставили замок и не оформили красиво. Конструкция закреплена и можно смело использовать ее, доработаем как полагается и сделаем. Рассмотрим пошагово наши доработки по воротам:

ШАГ 1: довариваем косые усиления сверху и снизу листов. Достаточно будет на ¼ длины стороны делать усиления: они придадут жесткость изделию. Точечная сварка через каждые 5-10 сантиметров.

ШАГ 2: свариваем короб под замок своими руками. Мы использовали обычный плоский замок (дешевле и надежнее). Поэтому достаточно просто обварить короб вокруг замка примерно равный его объему.

ШАГ 3: фиксация замка. С торца двери просверливаем 2 (3 или 4, в зависимости от типа замка) отверстия для крепления основания замка. Вставляем замок в короб, привинчиваем к рамке, завариваем короб с тыльной стороны.ШАГ 5: монтаж «запорной арматуры». Довариваем замок для фиксации створок. Слишком громоздкий не выбирали специально, поскольку он имеет сугубо декоративный вид и для удобства.

Единственный недостаток такого монтажа замка в том, что для его замены нужна будет болгарка, которой отпилить несколько точек сварки. Хотя, возможно это даже преимущество, поскольку замок часто менять не нужно. А вот злоумышленники явно не смогут справиться без тяжелого орудия.

Теперь инструкция как сделать ворота в гараж своими руками можно считать раскрыта полностью. Остается только покрыть грунтом и покрасить. Если сварщик работал не очень аккуратно, тогда есть смысл еще шлифовать места сварки в торцах.

Удачной всем стройки и чрезвычайно прочных ворот в гараже!

Основные причины изменения геометрии ворот, или проёма

Общая усталость металла, просадка петель, естественные деформации по окончании монтажа, просадка проёма (рамы в которой смонтированы ворота) по разным причинам, некоторые другие факторы (например, при жаркой, безоблачной погоде пару лет назад были проблемы тепловых деформаций металлических конструкций).

Внешние причины, не зависящие от материальной части. Купили машину повыше – не проходит по габаритам, ошиблись в нижнем зазоре — зимой ворота крайне трудно открыть, одна из стен гаража просела больше, что вызвало перекос проёма, и другие, которые иногда трудно предусмотреть.

В каждом из этих случаев решение принимается индивидуально, мы же рассмотрим несколько простых способов, которые доступны при наличии нехитрого инструмента с помощником.

Устранение перекосов

Если проседание подразумевает опускание всей створки практически вертикально без нарушения ее геометрии, то перекос приводит к касанию грунта углом и нарушению строго прямоугольной формы. В таком случае появляется проблема не только с открыванием ворот, но и со сведением створок при закрывании.

Причина такого явления может быть связана с деформацией проема ворот. При проявлении дефекта створки не смыкаются в верхней или нижней части. Самый простой способ: отметить появившийся излишек металла и срезать его болгаркой. Значительная деформация требует снятия створки с петель, уточненного раскроя полотна, срезания вертикальной балки створочного каркаса, укорочения горизонтальной балки на несколько мм и приваривание снятого вертикального элемента. Если в результате перекоса образуется большая щель, то следует приварить дополнительную стальную полосу.

Другая причина может быть обусловлена нарушением геометрии створок. В этом случае не выдерживает их каркас, и нарушается прямоугольность. Исправление дефекта осуществляется при помощи закрепления ребер жесткости. Работы проводятся в таком порядке. Из стальной трубы прямоугольной формы нарезаются отрезки, которые по размеру строго соответствую расстоянию между вертикальными балками створочного каркаса. Кроме того, приготавливаются и перемычки, которые устанавливаются между горизонтальными ребрами жесткости. Далее эти элементы с усилием устанавливаются между вертикальными балками, а их горизонтальность проверяется уровнем, после чего они привариваются к балкам и створочному полотну. Окончательно конструкция упрочняется путем приваривания перемычек.

Как сделать гаражные ворота?

Перед тем как сварить гаражные ворота нужно определиться с их видом. Самыми используемыми считаются распашные ворота. Их чаще всего делают своими руками. Реже встречается другой вид ворот, откатные. Для них потребуется дополнительное место для двигающейся створки.

На первый взгляд, ворота на гараж кажутся простыми, но справится с такой конструкцией, сможет далеко не каждый, тем более она требует установки элементов, которые обеспечивают ход ворот.

Чтобы сделать гаражные ворота своими руками, специалисты будут советовать сделать их распашными. В этом случае сварить ворота на гараж самостоятельно не составит огромного труда для автомобилиста. Получится спроектировать весь процесс от А до Я, а также держать под контролем финансовые расходы.

Частые проблемы с распашными воротами

Если вы пытаетесь попасть в гараж, а ворота открылись, стоят на одном месте, никуда не хотят двигаться, в конструкции присутствуют фотоэлементы, то ремонт нужен именно им. Изначально следует стать перед деталями и послушать, издадут ли они тихий щелчок. Обычно устанавливается два привода, потому операцию сделать нужно будет дважды.

Привод распашных ворот

Если такая реакция не наблюдается, то возникла проблема с безопасностью устройства. Иными словами, оно получает ложную информацию о том, что что-то присутствует на пути к створкам. Причиной помехи может стать неисправность луча привода. Чтобы разобраться с этой проблемой, достаточно снять крышку фотоэлемента и прочистить изнутри.

Если створки распашных ворот вообще не хотят открываться, то ремонт будет проводиться с автоматикой конструкции. Используйте в этом случае ручное управление и откройте каждую дверцу наполовину.

Если регулируемые ворота работают с поршневой системой безопасности, то верните поршни в исходное положение. Если система привода находится под землей, то откройте ворота полностью и вручную активируйте путь доступа. Если не заработает ни один двигатель в системе, то причина связана с управлением и электроникой. Такая неполадка является довольно серьезной, потому лучше доверить решить ее профессионалу.

Механизм автоматики распашных ворот

Возможные неисправности автоматических ворот и способы их устранения

Любая автоматика, рано или поздно, начинает сбоить, и причин для этого много: срок службы, интенсивность использования, воздействия извне. Мелкие неисправности в работе автоматических гаражных ворот, если их сразу не заметить, превращаются в трудно решаемые проблемы. Усугубить ситуацию может и вмешательство неквалифицированных ремонтников, которые не разбираются в принципах работы такой модели.

Непоследовательное закрытие ворот

Для того чтобы ворота на автоматическом управлении не «клинили» во время закрытия, необходимо следить за состоянием потолочного и вального приводов. Если проблемы уже начались, то следует разобрать и почистить вышеуказанные механизмы специальным составом. Также можно попробовать скорректировать их настройки.

Проблемы в дистанционном управлении

Многие винят в ошибках дистанционного управления автоматическими воротами только пульт. Но часто причиной неправильного отклика становится плохая связь с управляющим блоком или нарушения в работе потолочного и вального приводов.

Решить проблемы в дистанционном управлении воротами можно следующим образом:

  1. Установить внешнюю антенну, если связь с приемником сигнала плохая.
  2. Задать новую дистанцию управления.
  3. Откорректировать настройки в механизмах приводов.

Виды ворот

На данный момент известно несколько видов ворот для гаража. Каждый из них обладает своими преимуществами и недостатками. Для установки некоторых видов конструкции требуется много свободного места внутри или же перед гаражом.

Подъемно-поворотная конструкция

Большинство видов гаражных ворот появилось относительно недавно. Например, конструкция, которая при открытии поднимается, а затем уезжает под потолок. При этом достаточно нажать определенную кнопку на пульте управления. В основе данной конструкции лежит шарнирно-рычажный механизм, а также направляющие. Главное достоинство таких ворот в том, что они не занимают свободное пространство перед или же внутри гаража. Однако рассматривать такую конструкцию следует только в том случае, если постройка отапливается.

Распашные ворота

Самый надежный и древний вариант – распашные гаражные ворота. Подобные конструкции используются повсеместно. Нередко ими оборудуют не только гаражи. Ведь такие ворота безотказно работают даже в более жестких условиях. Состоит подобная конструкция из нескольких створок, оснащенными петлями, а также коробки, которая устанавливается в дверной проем. Закрываются такие ворота достаточно плотно. Между створками не остается зазора. Изготовить такую конструкцию можно самостоятельно. Ведь механизм достаточно надежен и прост.

Откатные конструкции

В первой половине 20 века появились откатные ворота. Конструкция состоит из одной створки, которая передвигается параллельно фронтальной стены в сторону. На самом деле таких створок может быть несколько. Подобная конструкция имеет недостаток. Для ее установки требуется много свободного пространства во фронтальной стене постройки. Именно поэтому откатные конструкции устанавливают в основном в промышленных или же ангарных помещениях.

Подъемно-секционные ворота

Этот вид появился не так давно. Конструкция представляет собой полотно, которое состоит из секций. При открывании такие ворота постепенно заезжают под потолок, преломляясь при этом. В основе подобных ворот лежит направляющие с цепной передачей и пружинный механизм. Главное достоинство подъемно-секционной конструкции – экономия пространства.

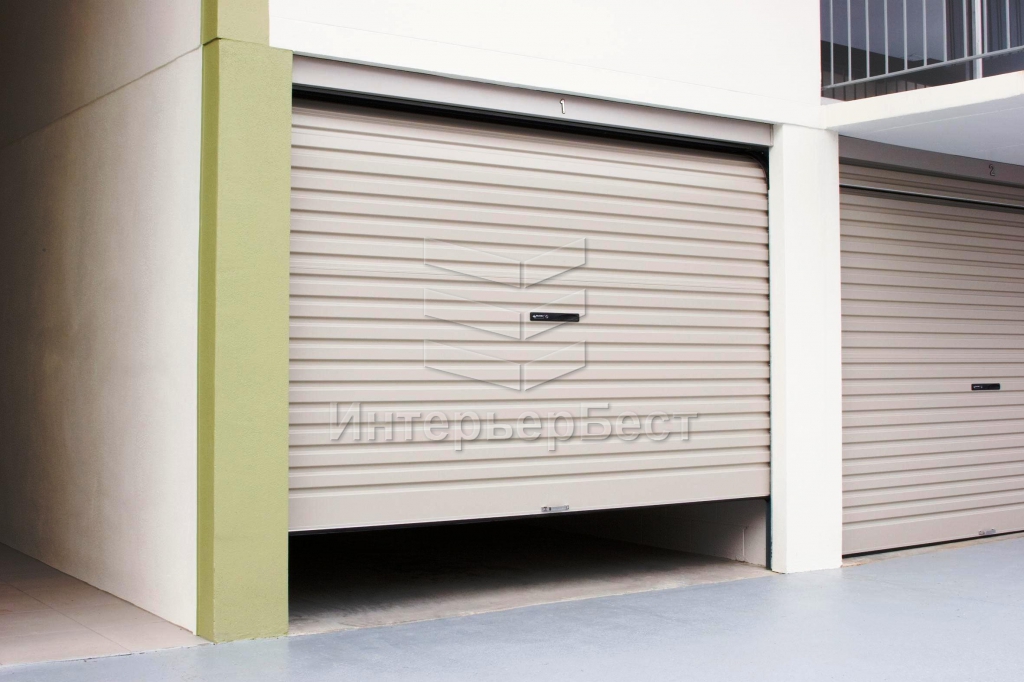

Роллетные ворота

Довольно редко используются в качестве гаражных ворот роллетные конструкции, так как они не обеспечивают должную надежность. Подобные ворота представляют собой алюминиевые пластины, которые при открывании складываются в короб, размещенный под потолком. Устанавливать подобные конструкции стоит только в том случае, если гараж расположен на охраняемой территории и отапливается.

Изготовление рамы створок

Рама для створок должна быть чуть меньше каркаса гаражных ворот. Она должна легко входить в проем, а полотно створок должно плотно прилегать к наружной стороне. Можно сделать раму для створок из стальных уголков или же из профилей. Отличаются такие конструкции лишь по нескольким параметрам: грузоподъемность рамы и удобство в работе.

  • Чтобы сделать раму для створок своими руками, нужно сделать 4 отрезка, которые будут всего на сантиметр меньше высоты основного каркаса. Также нужно сделать еще 4 отрезка. Их длина должна быть меньше на три сантиметра ширины гаражного каркаса, разделенной на два.
  • Готовые отрезки нужно разложить на ровной поверхности и измерить углы. Лучше всего разложить их внутри уже готового каркаса. Это позволит увидеть все недочеты и исправить их.
  • Остается только сварить раму для створок. Для усиления ворот можно добавить еще один отрезок уголка, разместив его посередине каркаса.

Подключение автоматики

Автоматика устанавливается по желанию владельцев, с целью упрощения контроля работы ворот.

При выборе модели внимание уделяется мощности электропривода, от которого будет зависеть скорость, срок эксплуатации автоматики. Привод представляет собой рычаг, который за счет редуктора контролируется двигателем

Привод представляет собой рычаг, который за счет редуктора контролируется двигателем.

Кроме привода в комплекте поставляются:

  • сигнальная лампа;
  • фотоэлементы;
  • блок управления;
  • замок (отвечает за разблокировку ключей).

По принципу работы электроприводы бывают:

  1. Линейными. Пользуются наибольшим спросом. Цена доступна. Просты в монтаже. Открываются наружу. Блок управления контролирует работу двигателя и в нужный момент замедляет, тем самым продлевая срок службы механизму.
  2. Гидравлическими. Механизм уступает по надежности линейному, электромеханическому. Принцип работы основан на гидравлическом насосе. Движение створок контролируют гидроцилиндры. Установленные датчики гарантируют безопасность.
  3. Электромеханическими. Комбинированный вариант автоматического и на случай отключения электроэнергии ручного открывания, закрывания створок.
  4. Рычажными. Движение рычагов позволяет створкам перемещаться. Этот тип привода обеспечивает максимально плавное открытие ворот и прочное закрытие. Для защиты от попадания влаги, замерзания воды в механизме допускается подземная установка электропривода. Пример фурнитуры, которая обеспечивает плавное открытие дверей, ‒ это петли с подшипниками торговой марки Rolling Center.

Большинство владельцев автомобилей выбирают линейный механизм. С его помощью возможно открытие створок наружу и внутрь помещения.

Дальше устанавливается приемник в разъем платы управления. Он отвечает за подачу, распознавание сигналов управления. Здесь же ставятся перемычки — для тестирования работы привода.

Последними на очереди к подключению идут фотоэлементы. К ним должна прилагаться отдельная перемычка. Фотоэлементы подсоединяются к плате согласно предложенной схемы. Они защищают автомобиль от удара при торможении в воротах. Высота крепежа ‒ от 50 до 70 см.

Следующий шаг ‒ выставление программы на пульте управления. Относительно этого этапа нет стандартных рекомендаций, поскольку у каждого производителя своя инструкция по программированию

Важно просто ее соблюдать

Популярными производителями ворот для гаражей, автоматики к ним считаются компании «Алютех» (Белоруссия) и «Дорхан» (Россия).

Разобраться подробнее с видами дверной автоматики, что есть в продаже, узнать о других нюансах работы механизмов, вы сможете из статьи про распашные ворота из профнастила, ссылка на которую приведена в разделе выше.

Виды ворот

Перед тем как начинать составлять проект и закупать материалы, нужно определиться с видом ворот, которые подходят для дома больше всего

Существует несколько критериев выбора, на которые стоит обратить внимание:

  1. Внешний вид забора;
  2. Есть или нет автомобиль и гараж к нему;
  3. Своё предпочтение;
  4. Предназначение территории, которая ограждается.

Например, установка кованых ворот будет уместна при наличии массивных столбов из кирпича (но стоит учитывать, что ковка — недешевое удовольствие). Хотя для такого случая подойдут распашные или откатные с тем же успехом. Когда выбор сделан, пора узнать, как правильно сварить ворота для гаража или дома.

https://youtube.com/watch?v=5WEpOnTbuao

Последствия коррозии ворот гаража

Коррозийное воздействие невозможно остановить, только предотвратить. Оно может привести к тому, что открыть заржавевшие ворота не получится вовсе. И в совокупности с этим, коррозия может привести к следующим последствиям:

  • В местах сварки металл теряет свою прочность.
  • Происходит перекос дверных рам.
  • Требуется дополнительное укрепление конструкции.
  • В самом запущенном случае требуется замена частей конструкции, капитальный ремонт или замена ворот.

При коррозии в любом случае потребуется заменить проржавевшие петли и замок. А вот иные действия будут зависеть от состояния ваших ворот и особенностей конкретной ситуации и бюджета.

Полезные советы

Чтобы не допускать ошибок при изготовлении ворот, которые придется исправлять, нужно подготовить чертежи основных элементов. По ним легче определиться с размерами, расположением деталей, количеством материала. При составлении учитываются:

  1. Оптимальные размеры створок, отсутствие препятствий для свободного открывания.
  2. Чтобы правильно сварить ворота, расстояние между бортом автомобиля и боковой стенкой устанавливается не менее 30 см. Если планируется покупка железного коня с большими, чем у нынешнего, размерами, проем делается на вырост.
  3. Высота не менее 2 м.
  4. Оптимальные размеры проема в зависимости от габаритов автомобиля 2,4×2,1 или 5,4×2,4 м.
  5. Надежной и долговечной будет обшивка створок из оцинкованного стального листа толщиной 2 – 5 мм.
  6. В качестве запора не стоит выбирать висячий замок на внешних петлях, надежней применение бронированных накладок.

По чертежам легче определиться с размерами, расположением деталей, количеством материала

«Проблемный» ремонт гаражных ворот

Бывают ситуации, когда в процессе эксплуатации требуется коррекция месторасположения гаражных ворот. Связана она с затруднительным открытием/закрытием створок из-за слишком низкого их расположения. Или же высота проема не подходит для габаритов новой машины.

Как поднять ворота в гараже?

Существует несколько вариантов решения этой задачи. Если проблема в низкой посадке ворот, то самый простой способ – подрезать болгаркой низ створок.

Когда причина заключается в высоте двери, то метод более трудоемкий, так как требует наличия строительных навыков. Он подходит для кирпичных гаражей. Над проемом выбивают один-два ряда кладки, усиливают образовавшийся откос и затем поднимают на эту высоту раму.

Заключение

Для предупреждения частого возникновения различного характера неполадок соблюдайте простые правила эксплуатации:

  • Аккуратно открывайте и закрывайте двери при ручном способе. Не стоит прикладывать надмерные усилия.
  • Соблюдайте последовательность работы автоматических и цифровых механизмом.
  • Не ускоряйте и не замедляйте процесс, помогая вручную.
  • Регулярно смазывайте все крепежные элементы и движущие механизмы. Такой подход не только исключит появление неполадок, но и продлит весь срок эксплуатации.
  • Регулярно проводите профилактический осмотр деталей, чтобы выполнить своевременную замену при незначительных повреждениях.
