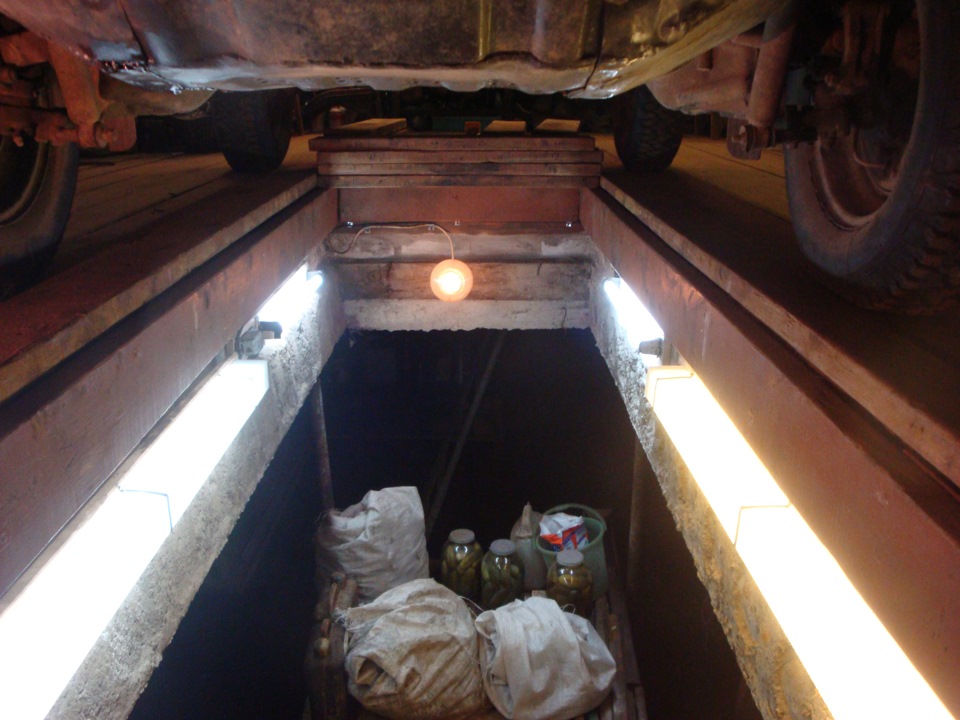

Освещение смотровой ямы в гараже

Что стоит учитывать

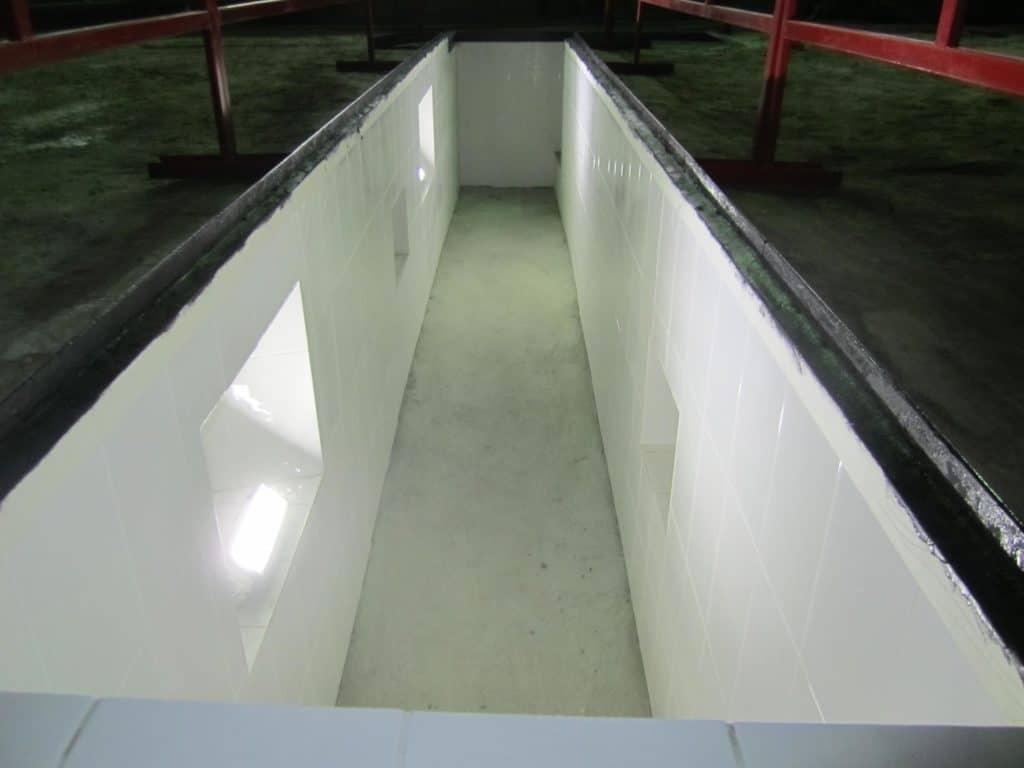

Отделка ямы

Если вы хотите оборудовать смотровую яму, да и весь гараж по имеющимся нормам, вам необходимо учитывать многие нюансы. К ним следует отнести:

• габариты вырытой ямы;
• размеры самого гаража;
• внутренняя отделка помещения и ямы;

• светильники и их количество;
• источники света, которые будут использоваться для подсветки смотровой ямы.

Все эти параметры необходимы для того, чтобы произвести правильные расчеты и определиться с уровнем освещенности, который в норме должен быть в смотровой яме. Если с первыми двумя пунктами все понятно, то с последними двумя следует разобраться более подробно.

Как сделать освещение в гараже своими руками – монтаж системы

Установить светильники не составит много труда. Как правило, в комплекте с ними уже поставляются штатные крепления или болты, в зависимости от особенностей конструкции (в первом случае можно применить дюбели). С креплением щитка не так все просто. Здесь лучше будет подобрать крепеж самостоятельно. Надо взять конструкцию с закрывающейся крышкой для максимальной безопасности. Размеры щитка – 60х60 сантиметров, можно больше для удобства его эксплуатации.

Свободное место в щитке необходимо для установки автоматов на свет, розеток, а также выделенных линий для инструмента. Учтите, что нужно еще включать в схему возможное автономное освещение гаража (выходы под генератор). Подключение должно быть тоже через автомат для безопасности использования всего оборудования.

Щиток лучше всего устанавливать на большие дюбеля в 4 точках по периметру, крепить только к прочной основе, чтобы не было никаких движений конструкции после привинчивания. Провода, которые исходят от автоматов до приборов освещения каждой линии, можно углубить в кирпичную стену при помощи штробореза (на 3-5 см), после чего оштукатурить. В металлических гаражах используются наружные скрытие гофры для проводов – так быстрее и проще.

Преимущества и недостатки диодных светильников

Примеры общего и локального освещения

Как и любые другие источники света, диодные светильники имеют свои плюсы и минусы, которые тоже нужно учитывать.

К преимуществам можно отнести:

• Долгий срок эксплуатации. При покупке качественного изделия сроки непрерывной работы могут быть от 80 до 100 тысяч часов.
• Низкий расход электрической энергии при большей интенсивности свечения, что позволяет существенно экономить электричество и финансы.
• В процессе работы диодные лампы практически не нагреваются, что существенно повышает уровень пожарной безопасности;
• Частые включения и выключения никак не влияют на сроки эксплуатации в отличие от других типов ламп.
• Светодиодные лампы для гаража не имеют стеклянных компонентов в конструкции, что существенно повышает их сопротивляемость механическому воздействию и вибрациям.

Из недостатков такого освещения можно выделить:

• Существенно завышенная цена каждого элемента, по сравнению с другими видами ламп.
• При укладке электропроводки на 12 или 24 вольта для её подключения к городской сети используются дорогостоящие блоки питания, которые требуют непрерывного охлаждения в процессе эксплуатации.

Особенности выбора осветительных приборов для смотровой ямы

При выборе приборов для освещения ремонтной ямы необходимо учитывать несколько важных моментов:

Стационарные приборы, оснащенные шарнирами, позволят направлять луч света в нужную сторону;
Лучше приобретать приборы, которые можно монтировать в ниши, поскольку это гораздо удобнее, и позволяет рационально использовать рабочее пространство в яме;
Нужно обращать внимание на срок службы ламп, а также на наличие защиты корпуса от механических повреждений и попадания воды.

Наибольшей популярностью пользуются несколько видов ламп, которые автовладельцы выбирают для обустройства системы освещения в смотровой яме. Каждый вид ламп имеет свои преимущества и недостатки. Так, недорогие лампы накаливания требуют большого количества электроэнергии.

Светодиодные лампы и светодиодные ленты — отличный вариант в плане качества. Изделия имеют хороший уровень освещения, их можно использовать при низких температурах, и они имеют приятный для глаза свет. К тому же, срок эксплуатации светодиодов достигает нескольких десятков тысяч часов. Единственным недостатком ламп считается их высокая стоимость.

Не стоит забывать, что в некоторых случаях удобно пользоваться таким полезным прибором, как переносной светильник с лампочкой. Длина кабеля в таком светильнике должна быть не менее 4 м. Также он имеет специальный крючок, позволяющий зафиксировать его в нужном месте. Налобные фонарики — еще одно удобное устройство, позволяющее автолюбителю осветить рабочую поверхность.

Проведение работ по обустройству освещения

Вопрос, как сделать освещение в смотровой яме своими руками, интересует многих автолюбителей. Первое, о чем нужно знать, — это то, что проведение работ возможно, если установлен электрощиток и гараж подключен к единой электросети

Немаловажно иметь опыт проведения электромонтажных работ, иметь в наличии некоторые инструменты и материалы: лампы, кабель-канал, кабель, метизы, шуруповерт, перфоратор, нож, клеммы и др

Для началам нужно сделать разметку, где будут оборудованы светильники в смотровой яме, и измерить периметр, чтобы знать длину провода, который понадобится. Затем на отмеченных местах оборудуются ниши для светильников, и производится прокладка проводки в яме и к электрощиту. Провода, соединяющие светильники, можно изолировать в гофре или кабель-канале. После этого устанавливается выключатель и понижающий трансформатор, так как напряжение не должно превышать 42 В. Лампы для обеспечения защиты от повреждений можно поместить в специальный корпус из металла.

Установить светильники в смотровой яме не составляет большого труда и не требует много времени. Зато это позволит более качественно и быстро выполнять осмотр днища автомобиля и ремонт.

Как сделать освещение в гараже: особенности прокладки электропроводки

По большому счету, монтаж освещения в гараже производится точно так же, как и изготовление осветительной системы в жилых домах и квартирах – все те же ветки и группы светильников, включаемые и выключаемые различными клавишами выключателя. И все тот же принцип коммутации проводов возле электросчетчика. Естественно, не без своих нюансов.

Самое главное – это понимать такую простую истину, как наличие различных ГСМ в гараже. Даже если вы не выполняете самостоятельный ремонт, все равно риск возгорания легковоспламеняющихся жидкостей присутствует

В этом отношении особое внимание нужно обратить на качественную коммутацию проводов – все скрутки должны быть качественными и по возможности паяными и хорошо изолированными.
Оборудование, в частности, осветительные приборы в гараже, лучше всего использовать качественное, а не устанавливать старье, демонтированное во время ремонта в квартире или доме. Красота особая в гараже не нужна, а стандартные светильники для технических помещений стоят недорого.
Как и говорилось выше, для ямы лучше применять осветительные приборы с низким рабочим напряжением – светодиодное освещение в гараже, работающее от 12V, будет именно то, что нужно

Мало того, на сегодняшний день различного плана светодиодные осветительные приборы являются наиболее экономными.

Естественно, защита провода от механического повреждения. Если вы считаете, что перебить кабель можно только электроинструментом, вы ошибаетесь – сделать это можно любым тяжелым предметом неаккуратно заносимым в гараж. К примеру, старый карниз из квартиры или шкаф, который вы пожалели выкинуть и решили продлить его жизнь, используя в гараже в качестве стеллажа.

Особая роль в гаражной осветительной проводке отводится элементам защиты. Мало кто знает, но в больших гаражных комплексах оно проходит по защитной металлической трубе – некоторые даже обрезают этот контакт, не задумываясь о последствиях, что совершенно напрасно. Молния выбирает цель случайным образом, и никто не даст вам гарантии, что в один прекрасный день она не попадет именно в ваш гараж – даже если она стукнет поблизости, то у вас также могут возникнуть неприятности. В общем, с этим шутить нельзя и брезговать элементами электробезопасности тоже не стоит.

В заключение темы про освещение в гараже остается добавить только одно: не уверен – не обгоняй! Сомневаешься в том, что сможешь самостоятельно разобраться с гаражной электропроводкой, лучше обратись к профессиональным электрикам. По крайней мере, будет на кого списать всю вину за возникающие проблемы. Не дай бог, конечно, но бывает всякое.

Автор статьи Александр Куликов

Электрическая проводка

Электропроводку желательно сделать скрытой, но это возможно лишь на этапе строительства, точнее, перед оштукатуриванием стен. Проводку нужно прокладывать параллельно потолку.

Инструкция по прокладке электрической проводки

Если было принято решение сделать все своими руками, то нужно четко следовать приведенной ниже инструкции.

Шаг 1. Сначала составляется схема электроснабжения, в которой указываются точные места размещения каждого из светильников.

Шаг 2. Затем следует покупка распределительных боксов, ламп, переключателей и розеток.

Шаг 3. Просчитывается длина кабеля (его размеры – 1,5х3 мм). Помните:

• если кабель прокладывается в открытую, то используется марка BВГ нг LS;
• если кабель будет проходить по пластиковым трубам, то BВГ нг.

Шаг 4. После покупки устанавливаются все электроприборы согласно составленному ранее плану.

Шаг 5. Далее прокладывается кабель, подсоединяется к электрощитку и всем электроприборам в гараже.

Шаг 6. Распаиваются распределительные боксы.

Шаг 7. Приборы включаются, проводится пробный запуск системы.

В итоге отметим, что обустроить освещения в гараже намного проще, чем в квартире. Это можно сделать своими руками, не прибегая к помощи профессиональных электриков (хотя, конечно, будет лучше, если они этим займутся). Главное – всегда соблюдать меры электробезопасности!

Основные работы электромонтажа освещения

Итак, схема электропитания продумана, материалы приготовлены. Осталось смонтировать систему. При прокладке освещения в гараже рекомендуется придерживаться определенной последовательности работ.

1. Карандашом отметить на стенах и потолке места расположения осветительных приборов, розеток, выключателей, распределительных коробок, щитка.
2. Нанести линии, по которым будет прокладываться проводка.
3. Перфоратором проштробить стены для закрытой проводки. Для открытой — прикрепить на стены гофру или канал, протянуть внутрь кабель.
4. Установить распределительные коробки и коробки под розетки, выключатели.
5. Установить электрический щиток. Подключить в нем нужные кабели к своим автоматам, трансформаторам и иному оборудованию.
6. Проверить, правильно ли собран щиток. Для этого по очереди подключить к каждому проводу лампочку и включить автомат.
7. Монтировать светильники, розетки, оборудование. Проверить, правильно ли все работает.
8. Если результат вас устраивает, то закончите монтаж отделочными работами: заштукатурьте штробы, наденьте на светильники защитные плафоны, на розетки и выключатели – декоративные панели.

Особенности выбора осветительных приборов для смотровой ямы

При выборе приборов для освещения ремонтной ямы необходимо учитывать несколько важных моментов:

Стационарные приборы, оснащенные шарнирами, позволят направлять луч света в нужную сторону;
Лучше приобретать приборы, которые можно монтировать в ниши, поскольку это гораздо удобнее, и позволяет рационально использовать рабочее пространство в яме;
Нужно обращать внимание на срок службы ламп, а также на наличие защиты корпуса от механических повреждений и попадания воды.

Наибольшей популярностью пользуются несколько видов ламп, которые автовладельцы выбирают для обустройства системы освещения в смотровой яме. Каждый вид ламп имеет свои преимущества и недостатки. Так, недорогие лампы накаливания требуют большого количества электроэнергии. При этом сильно выделяют тепло и имеют короткий срок службы. Люминесцентные лампы хорошо освещают пространство, но требуют наличия стабилизаторов. Недостатками можно считать относительно непродолжительный срок службы и низкую устойчивость к перепадам температур.

Светодиодные лампы и светодиодные ленты — отличный вариант в плане качества. Изделия имеют хороший уровень освещения, их можно использовать при низких температурах, и они имеют приятный для глаза свет. К тому же, срок эксплуатации светодиодов достигает нескольких десятков тысяч часов. Единственным недостатком ламп считается их высокая стоимость.

Не стоит забывать, что в некоторых случаях удобно пользоваться таким полезным прибором, как переносной светильник с лампочкой. Длина кабеля в таком светильнике должна быть не менее 4 м. Также он имеет специальный крючок, позволяющий зафиксировать его в нужном месте. Налобные фонарики — еще одно удобное устройство, позволяющее автолюбителю осветить рабочую поверхность.

Как сделать гаражное освещение своими руками

Правильное освещение гаража вполне по силам сделать своими руками и его владельцам. Главное, чтобы помимо сбора необходимых инструментов и материалов, правильно выполнялись и другие задачи. В частности:

• Произведены расчеты,
• выберите подходящий способ установки,
• и освещение смотровой ямы.

При установке освещения учитывайте требования ГОСТа.

Инструменты и материалы

Для выполнения работ необходимо сначала приобрести все необходимые инструменты и материалы для системы. Основные необходимые предметы:

• Изоляционная лента,
• защитные очки,
• тестер,
• кусачки или нож для резки проволоки,
• изолированные плоскогубцы,
• изолированные перчатки,
• изолированные отвертки.

Конечно, купите выбранные фитинги и кабели.

Произведение расчетов

Для того чтобы добиться правильного освещения помещения, необходимо произвести предварительные расчеты и на их основе составить схему расположения проводки и арматуры. Это можно сделать очень легко, сославшись на национальные нормы.

Методы установки системы

Как уже упоминалось, автономное освещение может быть реализовано с помощью диодов. Это связано с минимальным потреблением энергии.

Перед установкой светильников устанавливаются розетки и силовые кабели. Если стены гаража выложены из кирпича, рекомендуется скрытая установка. Стены вскрываются, провода помещаются в эти углубления, а затем покрываются штукатуркой. Для выключателей и розеток лучше всего использовать открытые розетки. При установке панели ее следует разместить на твердой поверхности с правой стороны двери.

При подключении и соединении устройств следуйте подготовленной электрической схеме.

Подсветка в смотровой яме

Убедитесь, что освещение в контрольной яме не слишком сильное, иначе оно будет ослеплять. Кроме того, используйте источники света, требующие высокого выходного тока, иначе есть риск поражения ими.

В частности, используются галогенные и светодиодные. Но они также встроены в сетчатые чехлы для защиты от повреждений. Правильное положение — по бокам ямы.

Свет в гараже без электричества

При отсутствии электричества в гараже можно смонтировать автономную систему питания. Если помещение подключено к сети, то независимое освещение может потребоваться на случай аварий, перебоев и плановых отключений.

Постоянное автономное питание

• солнечные батареи на гараже;
• ветрогенератор;
• филиппинский фонарь;
• бензиновый генератор.

Наиболее экономичным является филиппинский фонарь, а компактным и функциональным — топливный генератор. Для создания освещения нужно использовать энергосберегающие лампы. Они смогут питаться от маломощных природных источников и уменьшат расходы бензина.

Периодические перебои с электричеством

При периодических перебоях нужно спроектировать дублирующую сеть освещения, которая будет питаться от автономного источника. Помимо перечисленных устройств, в качестве источника можно использовать автомобильный генератор.

Внезапные проблемы

При внезапных проблемах с электричеством можно воспользоваться мобильными источниками света:

светильниками с собственным аккумулятором;

садовым фонарем.

Садовые светильники заряжаются от солнечного света. При аварии они вносятся внутрь помещения. Качественные приборы могут давать свет в течение 5-6 часов.

Как рассчитать количество светильников?

В гараже практически отсутствует солнечный свет, поскольку там не монтируют окна. Основная причина их отсутствия – желание обезопасить транспорт от посторонних глаз. Потому так необходимо искусственное освещение. Одной лампы на потолке будет недостаточно.

Чтобы сделать свет в гараже, помещение следует разделить на определенные зоны. В каждой из них делается определенный вид работы. Потому лампы устанавливаются по одной на каждую из этих зон. Рекомендуется построить план на листке бумаги. Это поспособствует распределению гаража на зоны, а также поможет подобрать лампы необходимой формы и мощности.

Если ваш гараж маленький по площади, подойдет следующая планировка:

1. Установка двух светильников у ворот.
2. Один над столом с верстаком.
3. Еще один над полками с инструментами и запчастями.

Рекомендуется монтировать светильники на стенах, а не на потолке, чтобы части полки не блокировали освещение.

Чаще всего одной лампы достаточно, чтобы полностью осветить верстак, но порой для некоторых работ нужно очень яркое освящение. Если при работе с проводами установленная лампа не дает нужного эффекта, можно установить еще одну на расстоянии 50 сантиметров от места работы.

На полках одного светильника тоже может быть недостаточно. Можно установить несколько, меньшей мощности, на каждом ярусе. Хорошо подойдут светодиодные ленты.

Итак, нам понадобится как минимум 4 светильника. Можно составить план проводки, учитывая светильники, которые будут установлены в других местах.

Расчет расстояния

Какие особенности гаража влияют на систему его освещения

Для начала давайте попробуем сформулировать – в чем должна заключаться специфика системы освещения в гараже.

Прежде всего, в помещении гаража его владельцы нередко хранят различные горючие и взрывоопасные составы. Поэтому электрическая проводка, а также осветительные приборы должны соответствовать повышенным требованиям безопасности. Кроме того, продумывая распределение света, необходимо учитывать эффективность и экономичность будущей системы.

Итак, главные условия при обустройстве освещения, выполнение которых сделает пребывание в гараже комфортным — это его безопасность и достаточная интенсивность.

Хотим мы этого или нет, но гараж всегда является зоной повышенной пожароопасности. И это обязательно учитывается при создании системы освещения

Чтобы спланировать эффективное и надежное освещение в гараже, необходимо учитывать несколько важных факторов:

• Принимается в расчет высота потолка и общая площадь помещения.
• Заранее планируется расположение рабочих зон.
• Подбирается материал отделки стен, пола и потолка, причем важную роль играет и цвет отделки.
• Уточняются нормы освещенности, а отсюда – и требуемый световой поток ламп, необходимых для ее достижения.
• Выбираются оптимальные типы осветительных приборов и лампы с соответствующей излучающей способностью.

Стоит выделить некоторые требования правильной организации распределения света и выбора светильников:

• Освещение должно быть равномерным и охватывать всю площадь помещения, то есть не должно оставаться затемненных углов. Поэтому рекомендуется совмещать общее верхнее освещение с зональным.
• Система должна быть экономной, так как будет задействоваться в любое время суток ввиду отсутствия естественного дневного света. Поэтому стоит предусмотреть использование ламп с минимальным энергопотреблением. Они, как правило – и более безопасные с точки зрения опасного нагрева до высоких температур.
• В гаражных условиях, как ни крути, пыли и влаги все равно больше, чем в обычных помещениях. Значит, все электрооборудование должно быть надежно защищено от негативного влияния этих факторов.

Особенности освещения в гараже без электричества

1. Автономное освещение гаража более безопасно в силу того, что оно низковольтное. Соответственно, возрастает экономичность и уменьшается потребляемая мощность энергии.
2. Альтернативные источники подсветки -светодиоды до 12 вольт, которые могут питаться от бензинового генератора. Пригодится подобное решения и для подключения к солнечным батареям.
3. Несколько параллельно соединенных аккумуляторов дадут заряд для лампочки или фонарика. Для бесперебойной работы источников альтернативной энергии применяется накопитель — остается только рассчитать емкость и количество предполагаемых лампочек для освещения.

Реализация любого самостоятельно выбранного варианта освещения для смотровой ямы в гараже — это всегда творческий процесс с изрядной долей экономии.

Какое освещение лучше?

Как утверждают специалисты в области энергетики и владельцы автомобилей, лучшим вариантом является светодиодное освещение гаража. Чтобы убедиться в этом, можно перечислить основные преимущества светодиодов:

• более долгий срок службы, если сравнивать с аналогами – около 50 000 часов;
• эффективное энергосбережение;
• отсутствие веществ, которые вредят здоровью человека;
• на их работе не сказывается нестабильная сеть;
• высокая степень отдачи света;
• элементы таких ламп не выделяют много тепла, что обеспечивает безопасность от возникновения пожаров;
• способность работы до сверхмалых температур (до –50º С).

Изделия светодиодной продукции обладают единственным существенным минусом. Их стоимость достаточно велика, что отталкивает многих от приобретения. Если вы задумали выполнить светодиодное освещение в гараже, стоит руководствоваться в первую очередь своими финансовыми возможностями, а также советами специалистов.

Светодиодное освещение

При редких и кратких походах в гараж можно не выполнять обновление старого освещения. В иных случаях в гараже следует установить светодиодные лампы. Также можно применить светодиодные ленты, которые делаются путем размещения чипов по всему расстоянию ленты. Такое внедрение позволяет создать равномерное распределение потоков света по всему помещению, что невозможно при помощи обычных светильников. При хорошем освещении светодиодной лентой образование темных участков сводится к нулю. Главным плюсом такого оборудования является отсутствие стеклянного плафона, который можно легко разбить.

Подготовка к выполнению работ очень похожа на аналогичную применяемую в бытовых помещениях, но существуют некоторые различия. В гаражах с небольшими размерами лучше использовать продольные светильники бокового типа. Перед их установкой потребуется заранее разметить стены в наиболее важных зонах для освещения.

Помещения, площадь которых превышает 15 м², оснащают комбинированным вариантом, где присутствуют светильники как общего назначения, так и переносные фонари, питающиеся от общей сети или аккумулятора.

Укладка проводки под освещение

Существуют разновидности светодиодов, характеризующиеся цветовой температурой. Теплые тона при свечении выдают меньше визуального света, нежели холодные и нейтральные. Чрезмерное освещение в гараже тоже не нужно. Исходя из этого, можно сказать, что наилучшим вариантом для такого помещения будут светодиоды, рассчитанные на цветовую температуру от 4 000 до 6 000º К.

Данные светильников с диодами

Светильники нового исполнения обладают разными показателями, видами исполнения и подключения. Основные технологические данные таковы:

• Мощность номинального плана. Каждый диод может обладать рабочими показателями в 1 — 24 Vt, а это соответственно будет равно 20 — 150 Vt обыкновенной спиралевидной лампе.
• Способ подсоединения. Светильники производятся под различающиеся классы напряжения, если необходимо узнать на какое изначальное напряжения применяется данный светильник нужно ознакомиться с данными, написанными на его упаковке.

В случае того если вы производите реконструкцию старого освещения в своем гараже и у вас основное напряжение равно 220 V, то тогда приобретаются диоды только с требуемым показателем. Если вы только проектируете схему проводки в помещении, то желательно будет выполнить проводку под 12 V с применением понижающего трансформатора 220/12 V. Этот вариант будет гарантировать высокую степень безопасности вашего гаража и в случае надобности данную систему можно будет запитать от аккумулятора.

В статье были рассмотрены варианты использования разных световых приборов в гараже и подробно расписаны обладающие явными плюсами диодные светильники. Несмотря на все эти значения окончательный выбор и ответ на вопрос, какие светильники лучше, целиком и безальтернативно ваш. А знаете как правильно обогрть гараж зимой?
