Освещение своими руками для гаража — требования и монтаж

Типы освещения гаражного помещения

Зоны освещения в гараже

В гараже, как и в других помещениях, используется несколько типов освещения по расположению осветительных приборов — общее и зональное, а также стационарное и мобильное (переносное). Лучшим вариантом организации системы освещения будет комбинированный вариант, то есть правильное использование и размещение разных светильников в различных областях гаража.

  • Общее освещение. В эту категорию можно включить приборы, расположенные на потолочной поверхности или же встроенные в нее, а также закрепленные на стенах. Светильники, входящие в эту группу, дают основной световой поток. В качестве общего освещения могут быть использованы привычные лампы накаливания или люминесцентные элементы, заключенные в защитные плафоны. Кроме них, для этой цели подойдут и экономные светодиодные лампы, которые могут быть встроены в потолочную поверхность или же установлены в настенных светильниках.
  • Зональное или локальное освещение — это расположение приборов, световой поток от которых будет направлен на конкретную область.

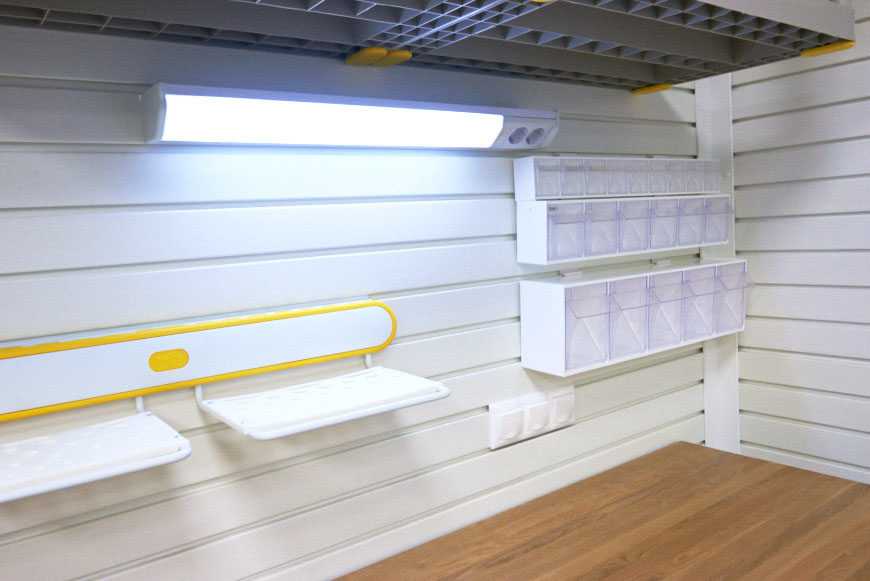

Освещение рабочего стола в гараже.

Например, к этой категории относится подсветка рабочего стола, стендов или полок для размещения на них инструментов, освещение в смотровой яме.

— Для зонального освещения хорошо подойдут светодиодные приборы, которые могут давать теплый желтый или холодный белый свет.

— Для подсветки стола лучше выбирать белый, установив светильники над столом таким образом, чтобы световой поток падал на столешницу.

Стационарное освещение состоит из приборов, постоянно закрепленных в конкретном месте. Сюда можно отнести источники света как общего, так и зонального размещения.

Гаражный светодиодный прожектор.

Переносные осветительные приборы. В эту категорию входят светильники, которые при необходимости можно переставлять в требуемую область помещения — это настольные лампы и прожекторы. Они особо необходимы в условиях гаража, например, для освещения различных участков автомобиля при его ремонте.

Чтобы добиться эффективности в освещении гаража, рекомендуется сделать его многоуровневым:

  • Верхний первый уровень — это потолок.
  • Вторая линия размещения — высота от пола 1800 мм.
  • Третий рабочий уровень — примерно 750 мм от пола.
  • Четвертая линия размещения приборов освещения — 400 мм от поверхности пола.

Свет в смотровой яме

Организация освещения в смотровой яме имеет свои особенности с учетом существующих условий. Критерии, которые должны быть соблюдены при разработке и монтаже осветительной системы этой области гаража, выглядят следующим образом:

Освещение смотровой ямы требует особого подхода

  • Система освещения смотровой ямы в целях обеспечения безопасности должна обустраиваться с применением приборов пониженного напряжения питания. То есть потребуется трансформатор, который обычно размещается  в общем распределительном щите или для него выделяется отдельный модуль. Для этой области гаража могут быть использованы светодиодные лампы на 12 В или лампы накаливания в 36 В.
  • Широко применяются переносные осветительные приборы, работающие от аккумулятора автомобиля, отличающиеся безопасностью эксплуатации. В качестве мобильного светильника может быть использован один из прожекторов, налобные фонарики и т.п.
  • Все светильники должны быть оснащены защитными плафонами.
  • В смотровой яме запрещено устанавливать розетки и выключатели — они должны быть вынесены на гаражные стены или располагаться в щитке. Данный запрет обосновывается тем, что, жидкость, случайно пролитая в гараже, может попасть в эти приборы, если они располагаются ниже уровня пола, а это приведет к короткому замыканию.
  • Проводка электрического кабеля от щитка в яму должна быть скрыта и проходить через специальный кабель-канал, обеспечивающий ей защиту от влаги и случайных повреждений.
  • Для светильников, монтируемых на стенах ямы, обустраиваются ниши, выполняющие сразу две функции — защитную от механических воздействий и отражающую свет. Чтобы ниша усиливала яркость лампы, ее стенки рекомендуется окрасить в белый цвет.
  • Ниши в стенах обустраиваются примерно на уровне плеча или же чуть ниже этого уровня.
  • Светильники, установленные в условиях ямы, должны быть оснащены заземлением.

Полезные советы от электромонтера

Опытные электрики рекомендуют:

  1. Устанавливать отдельные выключатели для каждой зоны. При желании можно монтировать проходные приборы. Так светильники доступно будет отключать как с рабочей области, так и от входа.
  2. Снабжать расположенный возле входа фонарь датчиком движения. Это поможет экономить электроэнергию.
  3. Рассеивать общий поток отражателями или плафонами. Рабочие области стоит подсвечивать 1 пучком.
  4. Создавать заземляющий контур, добавлять дополнительную жилу. Это защитит человека от удара током при пробое на корпуса приборов.
  5. Выбирать материалы и инструменты проверенных марок.

Сделать систему освещения в гараже своими руками несложно. Соблюдая вышеуказанные рекомендации, монтер выполнит установку и подсоединение приборов правильно.

Как сделать монтажные работы самостоятельно?

Многие задаются вопросом: «Как сделать свет в гараже?». Все банально просто, необходимо выполнить несколько стадий по проектировке, монтажу светильников, кабелей и выключателей, а также подключению к питающей линии. Например, можно без труда заменить старые лампы на светодиодные, у которых мощность в несколько раз ниже. Если дополнительно использовать светодиодную ленту, придется купить блок питания 220/12 В.

Правильно размещенные светильники

Планировка освещения

Во время проектировки необходимо учитывать, что светодиодные светильники для гаража должны быть смонтированы так, чтобы в любом месте помещения было оптимальное освещение. Для этого потребуется прикрепить источники света по контуру гаража, но в этом случаи необходимо рассеивать поток света. Для крепления светодиодных лент нужно зачистить поверхность в плафоне, где затем они сажаются на клей.

Соединение светодиодов и коммутация линий

На то, какой длины будет лента из светодиодов, влияет размер гаража и площадь, которую необходимо осветить. Можно самому сделать два таких плафона и повесить их либо на стены, либо на потолок. После того как выполнен монтаж, потребуется соединить между собой ленты, находящиеся в самодельных светильниках, и выполнить подключение к источнику питания. Также можно применять переносной прожектор. Он подойдет тем, у кого нет освещения в смотровой яме, или если оно плохое в труднодоступных зонах.

Светильники основного освещения обычно устанавливают на потолке. Тот, который будет размещаться над капотом автомобиля, не должен создавать тень или слепить владельца. Непосредственно в рабочие зоны можно устанавливать точечные светильники.

Наличие смотровой ямы в гараже обуславливает выполнение качественного освещения в той зоне. Это связано с тем, что автомобиль полностью перекрывает поступаемый поток света. Для яркого освещения можно использовать светодиодную ленту или светильники, которые крепятся в удобных для владельца местах.

Светодиодный светильник над верстаком

Для подключения к сети прокладывается электрический кабель. Осветители в яме лучше вмонтировать в специальные пазы. Это позволит сохранить их от механического воздействия, а также человек не будет постоянно за них цепляться. Корпус светильника должен иметь защиту IP67. Это связано с тем, что яма находится ниже уровня пола и в ней постоянно накапливается влага, пыль, может проливаться масло. Питание светильников в смотровой яме должно осуществляться с отдельного автомата, рассчитанного на минимальный ток срабатывания.

Переход на светодиодное освещение в настоящее время является дорогостоящим удовольствием. Именно поэтому многие владельцы гаражей пользуются лампами накаливания.

Как сделать свет в гараже: варианты осветительных приборов

Мощность (энергопотребление) светильников и их количество напрямую зависят от способа получения энергии. При подведенной к постройке внешней электросети с нелимитированным потреблением экономить на мощности ламп и их числе не приходится. Если планируется автономное освещение в гараже, необходимо рассчитывать на допустимый расход электроэнергии от аккумулятора или альтернативного источника (ветрогенератор, солнечные батареи и другое).

Работа в замкнутом, неотапливаемом (слабо отапливаемом) и часто сыром помещении требует от источников света:

  • высокой светимости при минимальном энергопотреблении;
  • прочности, стойкости к случайным ударам и толчкам;
  • сопротивляемости влаге, пыли, перепадам температур;
  • возможность стабильной работы при нестабильном напряжении;
  • соответствии входного напряжения нормативами для централизованных и автономных электросетей (220/380 В).

При выборе лампы учитывается интенсивность светового потока на 1 Вт мощности. Лидеры по этому параметру – светодиодные модели.

Принимаются во внимание и другие параметры источников света (в таблице проведено сравнение для ламп со световым потоком 800…900 Лм)

Важно: при низкой температуре (менее -5о Цельсия) люминесцентные лампы работают нестабильно, проблему создает также недостаточное напряжение в сети. Для галогенных светильников обязательна защита от пыли, прикосновений и перепадов напряжения

Их подключают через блок питания (12 В).

Таким образом, освещение гаража светодиодами – наиболее безопасный и практичный, но не дешевый вариант.

Размещение солнечных батарей

В последнее время большой популярностью среди населения пользуются солнечные батареи, которые являются экологически безопасным, чистым источником электроэнергии. Солнечные панели активно устанавливают владельцы дач, загородных домов, а также люди, проживающие в квартирах. Благодаря применению солнечных панелей, пользователь может не только сэкономить на использовании электроэнергии, но еще обеспечить помещение автономным источником питания.

Именно по этой причине, некоторые владельцы гаражей, когда нет возможности подключиться к электросети, устанавливают солнечные панели, которые являются автономным источником энергии и прекрасно подходят для создания качественного освещения внутри помещения. Однако, несмотря на свою постоянно возрастающую популярность, у солнечных батарей есть и некоторые недостатки:

  • высокая стоимость;
  • сложность подключения (далеко не каждый пользователь сумеет самостоятельно, без помощи специалистов, корректно подключить осветительные устройства и солнечные панели к специальным накопительным приборам);
  • сложность установки.

Однако, несмотря на высокую стоимость, солнечные батареи являются качественным и надежным источником энергии, благодаря применению которого можно обеспечить продолжительную автономную работу осветительных приборов. Кроме того, излишки выработанной такими панелями электроэнергии, пользователь может продавать государству (если есть возможность подключения к электросети).

Солнечные батареи позволяют использовать для одновременной работы нескольких светильников на 12 В. Кроме того, купив к панелям специальный инвертер либо преобразователь, можно получить напряжение в 220 В.

Принципы правильного освещения

Освещение смотровой ямы требует соблюдения некоторых условий. Эти требования прописаны в нормативной документации (СНиП). Здесь имеются требования не только для частных гаражей, но и для автомастерских.

Требования по СНиП

Если вы решили сделать своими руками освещение для смотровой ямы, обязательно учитывайте нормы по СНиП. Освещение, сделанное своими руками или профессионалами, должно отвечать следующим требованиям:

  • быть безопасным;
  • потреблять как можно меньше электроэнергии;
  • давать достаточное освещение для выполнения основных задач (осмотр, проверка на работоспособность, мелкий ремонт и т.д.);
  • давать качественное нижнее и боковое освещение;
  • создавать равномерное и рассеянное освещение. Свет должен освещать равномерно все углы ямы, исключая формирования теней. При этом он должен быть направленным на днище автомобиля.

Отдельно стоит отметить, что из-за специфики конструкционного устройства смотровой ямы здесь можно использовать только искусственный тип освещения.

Это связано с тем, что здесь невозможно сделать естественную или смешанную подсветку даже в дневное время, ведь в яме любой источник естественного света перекрывается транспортным средством. При этом в самом гараже должно использоваться смешанное освещение. Здесь солнечный свет, проникающий через открытые створки ворот, должен дополняться светильниками в глубине сооружения, куда он уже не может поникнуть.

Какой тип лампы выбрать?

Далеко не все виды ламп подходят для использования в гараже. Наша задача выбрать светильник, который будет:

  • Экономным;
  • Безопасным;
  • Иметь защиту от влаги и пыли;
  • Сохранять работоспособность при перепадах температур.

Наиболее часто в гараже можно встретить такие виды ламп:

  • Лампа накаливания. Раньше, когда еще не было альтернативных вариантов, абсолютно каждый владелец гаража пользовался именно такой лампой, которая одиноко висела над воротами в колбе из толстого стекла с металлической решеткой вокруг. Таким нехитрым способом лампу защищали от неблагоприятных факторов и случайных механических воздействий. Единственным преимуществом в данном случае является стоимость лампы и простота ее установки. Но нужно помнить про то, что лампы накаливания по сравнению с теми же светодиодами менее экономны и даже при большей мощности создают мене яркий, неравномерный световой поток. Поэтому на сегодняшний день подобный способ изжил себя;
  • Отличной альтернативой лампе накаливания будут энергосберегающие лампы, или так называемые экономки. Они имеют долгий срок службы, экономичны, просты в установке, сохраняют работоспособность при любых температурах и имеют три температуры свечения – холодный, теплый, нейтральный. Последний вариант является наиболее комфортным для восприятия нашими органами зрения. Недостатком можно назвать их стоимость;
  • Люминесцентная лампа представляет собой стеклянную колбу, заполненную инертным газом, парами ртути и люминофором. Такой источник является энергоэффективным и способен излучать от 45 люмен на 1 ватт электроэнергии. Часто люминесцентные лампы спрятаны в защитный короб из металла и пластика и теоретически могли бы быть идеальным источником света для гаража. Но! Они характеризуются нестабильной работой при низких температурах (ниже +5°С), а точнее, лампа может просто не загореться. Поэтому использовать их допустимо лишь в отапливаемых помещениях. Помимо этого свет лампы будет тусклым, если имеются частые скачки входного напряжения. Эта проблема устраняется использованием стабилизатора. И еще одним недостатком является наличие паров ртути внутри лампы. Если лампа случайно разобьется, они мгновенно распространяться в окружающую среду;
  • Галогенные лампы являются не такими мощными, они способны излучать световой поток в 15-22 люмена на ватт. Их преимуществом и одновременно недостатком является работа от источника напряжения 12 вольт, что обязывает использовать блоки питания. Поэтому галогенки лучше использовать в качестве локальной подсветки отдельных зон. Их главным недостатком является незащищенность конструкции от пыли, скачков напряжения и механического воздействия. А если нечаянно прикоснуться к лампе во время работы можно получить ожог. Поэтому их помещают в специальный стеклянный плафон;
  • Наилучшим источником света, который является очень мощным и одновременно экономичным, является светодиод. Они же имеют и самую высокую стоимость, но она более чем оправдана. Светодиод устойчив к механическим воздействиям. Можно использовать различные вариации светильников на светодиодах. Например, круглые светодиодные фонари благодаря форме плафона обеспечивают яркий, рассеянный свет. Светодиодная лента может использоваться как в качестве основного, так и в качестве локального освещения. Для бокового освещения можно использовать светодиодные светильники, которые по форме напоминают галогенные лампы. Отличной альтернативой будет светодиодный дюралайт. Он не только имеет надежную защитную оболочку, защищающую от воздействия влаги и проникновения пыли, но и может подключаться непосредственно к сети 220 вольт без всяких понижающих трансформаторов.

Итак, подведем итоги:

  • Более эффективным является комбинированное освещение;
  • В отапливаемых помещениях можно использовать люминесцентные лампы в сочетании с галогенными или светодиодными;
  • В не отапливаемых гаражах нельзя применять люминесцентные. В данном случае лучше выбрать светодиоды или энергосберегающие лампы;
  • Если вы считаете, что использование исключительно диодов является очень затратным, то вы ошибаетесь. Да, возможно на приобретение самих светильников и придется потратить более крупную сумму, но в процессе эксплуатации за счет малого потребления электроэнергии, их стоимость окупится;
  • Галогенные лампы обязательно нуждаются в дополнительной защите. При исполнении этого условия они могут быть использованы как дополнительные источники света.

Делаем своими руками: инструкция

Устройство освещения в гараже и монтаж электропроводки требует использования:

  • тестера;
  • комплекта изолированных отверток;
  • изоляционной ленты;
  • диэлектрических перчаток;
  • защитных очков;
  • плоскогубцев с изоляцией;
  • строительного ножа либо кусачек (ими отрезают провод и зачищают его).

Прокладка проводки, монтаж распределительных шкафов и иных компонентов невозможны без перфораторов, дрелей и штроборезов.

Также стоит приготовить:

  • строительные шпатели;
  • лобзики;
  • пилы по металлу и дереву;
  • молотки, гаечные ключи;
  • сверла для определенных материалов;
  • дисковые пилы;
  • строительные уровни и измерительную рулетку.

Точный перечень инструментов определяется тем, какие именно работы нужно провести и каков их объем. Одна розетка должна приходиться на 6 кв. м. гаража, причем выключатели общего и локального уровня нужно разделять. Когда помещение имеет отдельные зоны, число источников света на общем уровне можно уменьшить. Но это означает, что придется все равно подключать частные блоки питания к главным силовым линиям качественно.

Кирпичные стены с гипсовой и известковой штукатуркой позволяют делать скрытую проводку. Центром прокладки кабелей является внутренний распределительный блок. В направлении розеток проводят штробы для силовых кабелей. Штробы от выключателей к потолочным светильникам делают обязательно по вертикали. Когда использован подвесной или пожароопасный потолок, осветительные линии полагается убирать в особую гофру, скрываемую фальшивым перекрытием.

Нельзя рассчитывать, что обустройство освещения в гараже будет дешево и качественно одновременно. Еще сложнее выполнить эту работу в металлическом строении. Каркасный гараж, утепленный снаружи и отделанный внутри несколькими типами материалов, оборудуется осветительными системами с комбинированным маршрутом трассы.

Основные нюансы таковы:

  • щиты ставят на негорючих основаниях справа от двери или ворот;
  • целесообразно размещать электрические трассы скрыто;
  • при невозможности скрытого монтажа применяют короба из пластика или металла;
  • эти короба крепят на стены максимально надежно;
  • для установки розеток и выключателей применяют открытые коробки;
  • осветительные приборы ставят на особые кронштейны, которые подбираются в соответствии с методом крепления.

Когда в гараже, кроме машины, накапливаются хозяйственные принадлежности, запчасти, инструменты, вещи, или есть ряд рабочих сегментов, нужно предусмотреть несколько пунктов включения света, один из которых будет главным. Все приборы в смотровых ямах нужно подключать только через понижающий трансформатор. Если расчеты выполнены правильно и ошибок при монтаже проводов и аппаратуры не допущено — безопасная работа электросети гарантирована примерно на 30 лет.

Непременно следует предусмотреть аварийное освещение гаража. Простейший вариант — пара светодиодных лент, которые подключают непосредственно к аккумуляторам. Не обязательно брать именно автомобильную АКБ, компьютерный блок бесперебойного питания тоже подойдет для решения этой задачи. В качестве автономного источника электроснабжения ветряной генератор можно использовать только в горных местностях или на морских побережьях, где скорость ветра очень часто превышает 6 м/с. При такой скорости потока стандартное устройство за час генерирует 1 Квт электроэнергии — вполне достаточно для осветительных приборов.

Если солнечная батарея и аккумулятор не подходят, нужно выбирать «филиппинский фонарь». Это бутылка из прозрачной пластмассы, на которую надевают экран из оцинкованной, либо нержавеющей стали. Форма экрана бывает как круглой, так и прямоугольной. В емкость заливают чистую воду и разбавляют хлоркой. Устройство ставят в крышу, а стыки заливают герметиком либо силиконом. Чтобы света в помещении хватило, нужно использовать несколько светильников.

Секреты обустройства

В принципе, расположение ламп зависит лишь от индивидуальных предпочтений, т. к. представление о комфорте у всех разное. Обычно светильники крепят на потолке и стенах, но в то же время все большую популярность обретает автономное освещение с помощью автомобильного аккумулятора. Благодаря ему условия, при которых проводятся ремонтные работы, независимы от включения/отключения электричества, что нередко случается в гаражных массивах.

Основные принципы обустройства автономной системы освещения

  1. Ленты светодиодов должны устанавливаться в плафонах (по 300 штук в один плафон).
  2. Проводка прокладывается по подвесному потолку.
  3. Переключатель должен выводиться на щиток.
  4. Провода подключаются к аккумулятору, а он, в свою очередь, к зарядному устройству.

Довольно часто встречается многоуровневое освещение гаража, когда на потолке устанавливается большая лампа, а в пределах рабочих зон – несколько боковых светильников поменьше. Такая система характеризуется тем, что при обустройстве учитывается условное деление стен на несколько уровней:

  • уровень №1 – потолок;
  • уровень №2 – 180 см;
  • уровень №3 (он же рабочий) – 75 см;
  • уровень №4 – 40 см.

Боковые лампы желательно закрепить на кронштейны, чтобы с легкостью подстраивать их под рабочие нужды, поворачивая в ту или иную сторону. Если светильники стационарные, то их нужно установить так, чтобы излучаемый свет не слепил глаза. Кроме того, все лампы обязательно нужно помещать в плафоны, иначе блики и мерцания будут неизбежно раздражать глаза.

Полезные советы

  1. Выбирая устройства и материалы, покупайте продукцию известных производителей с проверенной временем репутацией. Предварительно почитайте отзывы на форумах и поспрашивайте знакомых.
  2. Сделайте аварийное освещение в помещении – оно поможет в случае отключения электричества. Можно использовать светильники led (12 Вт) или галогенные лампы.
  3. Если в гараже выделено несколько зон, установите выключатели возле каждой. Это не потребует больших затрат. Можно установить проходные выключатели.
  4. Возле входа есть прожектор? Подключите его через датчик движения. Во-первых, свет будет падать на улицу, что чрезвычайно удобно, а во-вторых, так можно создать подобие сигнализации.
  5. Отражатели и плафоны помогут сделать световой поток рассеянным.
  6. Снизить риск получения электротравмы и устроить возгорание из-за замыкания поможет контур заземления и третья жила, проложенная в проводке.

Как подключить свет в гараже официально

Для того чтобы провести свет в гараже официально, потребуется собрать перечень документов

Гараж без электричества теряет свою многофункциональность и может служить только местом парковки авто. В тёмном помещении невозможно выполнить ремонтные и иные работы. Не столь давно было проще решить вопрос с энергоснабжением: договаривались с электриком и подключались от ближайшего столба. Но это незаконно и ненадолго.

Сегодня ситуация ужесточена – введена серьёзная ответственность за самовольное подключение (ст 7.19 КоАП РФ). Законный способ организации электроснабжения хлопотен, длителен, но надёжен. Потребуется посетить множество инстанций и собрать необходимый пакет документов.

На первом этапе понадобятся следующие.

  1. Свидетельство о праве собственности. Оно было необходимо до 2015 г. Сегодня вместо него выдается выписка из ЕГРН, которая не является официальным документом, но необходима.
  2. Ситуационный план из земельного комитета. Этот документ выдаётся по устному запросу и является распечаткой электронной карты.
  3. Ксерокопия выписки из ЕГРН.
  4. Ксерокопия паспорта.
  5. Ксерокопия ИНН.

После чего необходимо посетить местную электроснабжающую организацию и запросить Технические условия на присоединение с электросети. Отказать в выдаче этого документа не имеют права, готовят его в течение 15 дней. Услуга платная. На руки выдают следующий пакет документов:

  • технические условия;
  • типовые требования по организации коммерческого учёта потребления электроэнергии;
  • акт разграничения балансовой принадлежности сетей;
  • договор о технологическом присоединение к электросетям.

Далее решают вопрос о дате и месте подключения гаража. К этому времени должны быть готовы:

  • электропроводка в гараже;
  • установлен металлический короб для счетчика;
  • куплен счётчик

Получение технических условий может быть сопряжено с рядом сложностей. Если гараж находится на значительном расстоянии от ближайшей ЛЭП, могут настаивать на установке промежуточных опор за счёт владельца подключаемого объекта. Однако это требование незаконно. Подобные работы выполняются силами и за счёт средств электроснабжающей организации.

Заключение и полезные советы от электромонтера

  • Удобно устанавливать выключатель, обслуживающий определенную зону, непосредственно рядом с этой зоной. При этом можно сделать дублирующий выключатель, чтобы включать/выключать свет еще и у входа.
  • Не лишним предусмотреть аварийное освещение при отключениях электричества. Хорошим вариантом станут 12-вольтовые галогенные или светодиодные лампочки. В случае аварии их легко запитать от аккумулятора.
  • Если вы поставили на входе уличный прожектор, то подключите его через датчик движения. Это уменьшит счета за электричество.
  • Внимательно выбирайте материалы и электрическое оборудование. Лучше брать продукцию известных брэндов, которые уже зарекомендовали себя.
  • Полезно монтировать контур заземления: просто проложите в проводке третью жилу. Заземление предотвратит электротравмы и замыкания тока на корпус.

Теперь вы знаете, как организовать освещение гаража. Надеемся, что наши советы помогли вам!
