Как сделать электрическую переноску своими руками и выбрать лучшую лампу

Лампа — переноска | Мастер-класс своими руками

Если вы – заядлый автолюбитель или мастер на все руки, то непременно имеете гараж или подходящий сарайчик. Именно в этих помещениях главной необходимостью работы является лампа – переноска: всегда найдется место, труднодоступное для света настольной и настенной ламп, или мелкие детали, требующие сконцентрированного пучка яркого света. Лампу – переноску легко сделать из доступного бросового материала своими руками. Немного терпения и полчаса времени – вот все, что нужно для создания этой самоделки! Материалы для работы:• Шнур (например, от старого пылесоса) с рабочей вилкой на одном конце – 1 шт.;• Патрон подвесной для лампы – 1 шт.;• Пустой баллон от монтажной пены – 1 шт.;• Корпус люстры с рожком (без плафона) – 1 шт.;• Болт короткий – 3 шт.;• Гайка – 3 шт.;• Дрель, тонкое сверло, отвертка.

Этапы выполнения работы:Первый этап: подводим провода.Освобождаем старую люстру от плафона.

Находим провод от неиспользуемой бытовой техники (в представленном варианте использован шнур от пылесоса). Желательно: провод подлиннее, с двойным изоляционным слоем, чтоб имел с одного конца рабочую вилку.От корпуса откручиваем рожок. В него продеваем шнур так, чтоб направление движения шло в сторону соединения рожка с плафоном.Второй этап: подсоединяем провода. Подыскиваем патрон подвесной для лампы.Разбираем его на составляющие: разъединяем корпус и резьбовую гильзу, вынимаем фарфоровый вкладыш.Вытянутый из рожка конец шнура освобождаем от внешней изоляции, зачищаем сами провода (надрезав и сняв с обоих проводков внутренний изоляционный слой).Вдеваем в корпус люстры зачищенные провода.Дальнейшая работа проводится внутри люстрового корпуса. Сначала вставляем провода в корпус патрона.Закрепляем его специальной гайкой, которая крепит рожок люстры к корпусу.Следующий шаг: подсоединение проводов к фарфоровому вкладышу патрона. Для этого, на конце каждого из проводов скручиваем петельку.Откручиваем на фарфором вкладыше контактные винты. Вдеваем винтик в петельку. Винт ставим на место и накрепко прикручиваем к вкладышу (проводковое колечко остается под винтиком, на вкладыше).После прикрутки контактных винтиков помещаем фарфоровый вкладыш в корпус патрона (провода внутрь).Соединяем корпус патрона с резьбовой гильзой.Третий этап: делаем отражатель.Для концентрации направления света делаем «шторку» – отражатель, вырезав лопатообразную деталь из пустого баллона монтажной пены.С одного конца отражателя просверливаем тонким сверлом дырки, стараясь их совместить с дырками на корпусе люстры – местами крепления к ней плафона (в представленном варианте дырок три штуки – по центру и краям).Короткими болтиками скручиваем отражатель с корпусом люстры.С внутренней части корпуса люстры каждый болт закрепляем подходящей по размеру гайкой.Вкручиваем лампу накаливания в переноску.Вот и все. Проверяем работоспособность самодельной переноски и начинаем ее немедленную эксплуатацию.

sdelaysam-svoimirukami.ru

LED переноска на 12 вольт

Еще одним вариантом компактного осветительного устройства является переноска на 12 вольт. Незаменима при ремонте автомобиля, при откручивании гаек, болтов, и любых работ в стесненных условиях. Для изготовления понадобятся следующие материалы:

• Три светодиода на жесткой основе.
• Провод произвольной длины.
• Крокодилы для подключения к аккумулятору.
• Любой магнит.

Диод удлиняется с помощью провода, изолируется в нужных местах. Магнит приклеивается суперклеем к обратной стороне светодиода. С его помощью будущий светильник будет крепиться в нужном месте, например, к капоту. Чтобы переноска заработала, нужно подключить его с помощью крокодилов к аккумулятору. Света от такого прибора вполне хватит для проведения мелкого ремонта авто.

Собираем удлинитель по всем правилам

1. Разберите розетку или штепсельное гнездо – открутите все крепежные элементы с помощью отвертки. Внутри вы увидите металлические шины, которые соединены с разъемами розетки.

2. Зачистите провод. Снимите оболочку на 4 – 5 см, а изоляцию на 1 – 1,5 см от начала провода. Для этого воспользуйтесь специальным инструментом – стриппером или ножом.

3. Прижмите провода к шинам внутри розетки – для этого вставьте их в пазы и зафиксируйте при помощи винтов. Заземляющей провод крепится к соответствующей шине – на ней есть специальный значок, чтобы не перепутать. Закрепите общий провод с помощью зажима внутри розетки и соберите розетку.

4. Зачистите провода с другой стороны кабеля и разберите вилку. В штыри вилки вставьте контакты. Провод заземления закрепите клеммой посередине. Зафиксируйте общий провод и соберите вилку.

5. Проверьте удлинитель на наличие короткого замыкания. Для этого воспользуйтесь мультиметром в режиме прозвонки. Сначала проверьте вилку, затем розетку. Если прибор не подает сигнала, значит все в порядке.

Поздравляем! Вы успешно собрали свой собственный удлинитель. А теперь можно подсчитать, во сколько он вам обошелся. Примерная суммарная стоимость кабеля на 50 м, розетки и вилки с заземлением током 16 А составляет 1500 рублей в противовес готовому удлинителю за 2500 рублей. На эту разницу можно купить еще компонентов и, например, сделать еще одну переноску для бытового использования. Наши простые решения доказывают, что собрать удлинитель – не сложнее, чем смонтировать стеллаж из Икеа. А сколько плюсов! Он получается качественный, надежный, нужной длины и мощности. Готовы повторить наш DIY-урок?

Как сделать электрическую переноску своими руками

Вопрос, как сделать электрическую переноску своими руками, решается довольно просто – для профессионального электрика это, как говорится, раз плюнуть и по времени занимает минут пять-десять, не больше. В целом, этот процесс можно представить в виде следующей последовательности.

1. Подготавливаем провод. Зачищаем его с обоих концов – сначала снимаем верхнюю изоляцию и освобождаем жилы провода. Много изоляции снимать не нужно – максимум 30-50мм. Потом зачищаем каждую отдельно взятую жилу – оголяем провода примерно на полсантиметра. Так поступаем с каждым из концов электрического провода.

2. Устанавливаем вилку. Для начала разбираем ее, выкручивая всего один винтик – после разъединения частей надеваем на один из концов кабеля сначала резиновый уплотнитель, а потом и корпус самой вилки. После этого берем внутреннюю часть этого изделия и откручиваем фиксатор провода (в большинстве случаев это пластиковая скоба, прикрученная двумя саморезами). Дальше все просто – подсоединяем концы кабеля к контактам вилки, устанавливаем на место зажим для провода, соединяем внутреннюю часть вилки с корпусом и закручиваем винт назад. Здесь следует упомянуть о том, что соединение провода с контактами вилки должно производиться капитально – винт контакта нужно зажимать сильно. Также необходимо проследить за тем, чтобы две жилы кабеля не контачили между собой.

3. Устанавливаем розетку. Принцип тот же, что и при установке вилки на провод. Сначала разбираем розетку – снимая с нее верхнюю крышку, мы получаем доступ к внутренней части, где и происходит подсоединение проводов. Там вы найдете клеммы, к которым необходимо будет подсоединить провод. В зависимости от модели приобретенной вами розетки для переноски, ее клеммы могут иметь некоторые различия. Здесь может быть три варианта: самый распространенный из них представляет собой винт с квадратной гайкой. Менее используемые клеммы – это металлический куб с резьбовым отверстием внутри и винтом. Также имеются и клеммы быстрого подключения – подсоединение провода в них осуществляется с помощью нажимного рычага. Его нужно удерживать для того, чтобы закрепить провод. Впоследствии он отпускается, и провод автоматически зажимается. Если вы приобрели розетку именно с такими клеммами, то концы провода лучше пропаять или хотя бы оснастить их обжимными концевиками.

Что касается патрона для обычной или светодиодной переноски, то он устанавливается на провод не намного сложнее, чем вилка или розетка. Принцип такой же – разбираем патрон на две части, вытягиваем середину, подключаем к ней концы проводов и собираем все на место. Здесь практически все точно так же, как и в вилке – перед тем как подсоединить провода к сердечнику, не забудьте надеть на провод одну из половинок корпуса патрона.

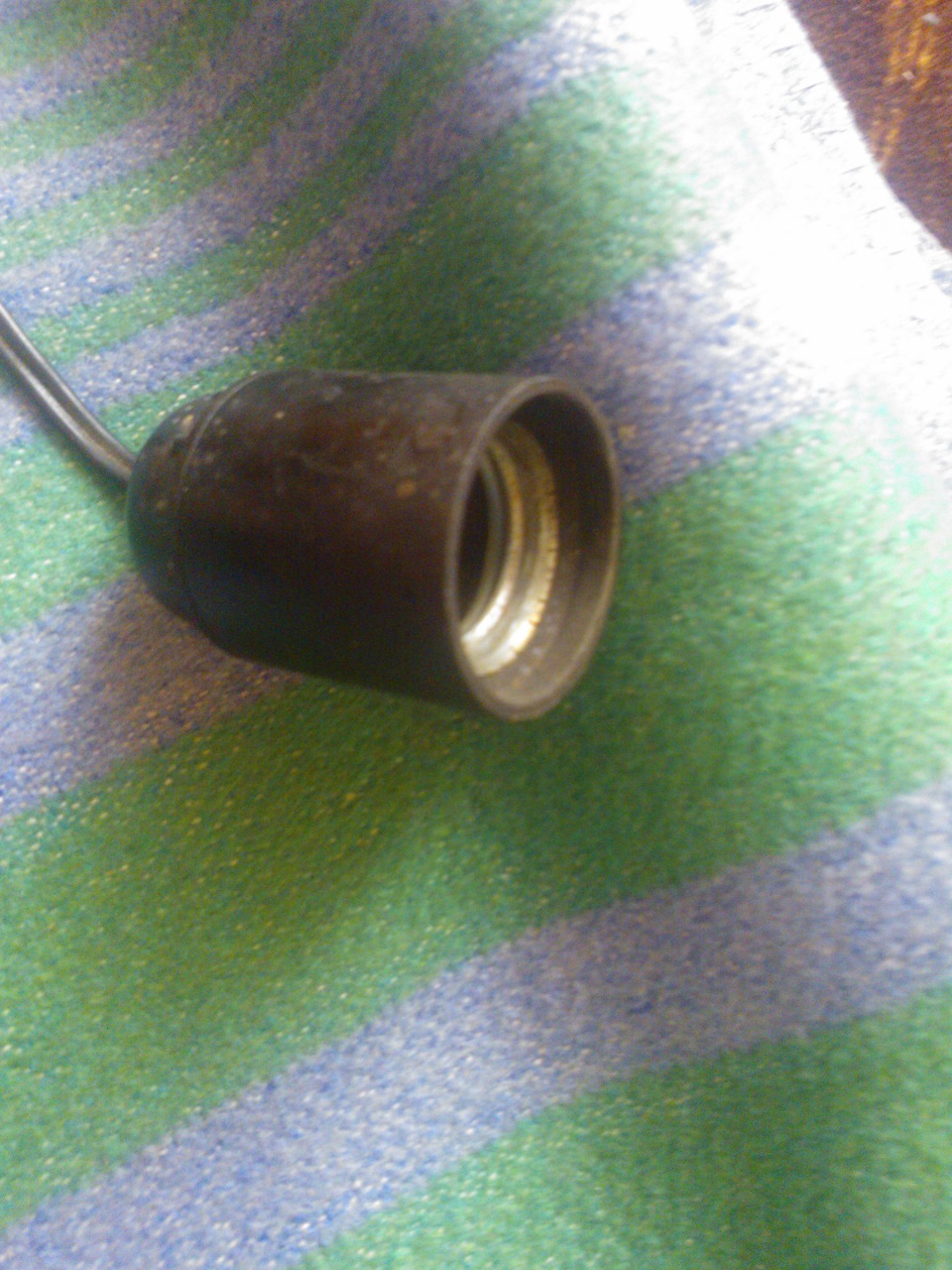

Патрон для лампы переноски фото

Как видите, электрическая переноска является отнюдь не сложным изделием. Таким способом можно изготовить переноску любой необходимой вам длины – здесь отмечу, что провод реализуется в бухтах, которые имеют намотку от 100 до 250м. Для длинных переносок понадобится продумать систему намотки – возможно, дополнительно понадобится сделать барабан или какое-либо другое приспособление.

Автор статьи Александр Куликов

Материалы для самодельной переноски

Электрическую переноску можно собрать из любых подручных материалов (старых бытовых устройств, остатков кабеля и т.д.). Если их нет, приобретите все элементы с нуля. Для изготовления возьмите следующие материалы и элементы:

• разборная штепсельная вилка;
• кабель нужной длины;
• закрытая электрическая розетка или блок розеток (в зависимости от того, сколько точек подключения вам нужно).

Чтобы разобрать элементы и потом собрать из них электрический удлинитель, используйте подходящую по размеру и форме отвертку. Для обрезания проводов вам понадобятся кусачки или пассатижи, канцелярский нож для удаления изоляции.

Чтобы не допускать перегрева и возникновения аварийных ситуаций, все детали для электрической переноски должны выбираться для конкретных нужд.

Как выбрать материалы?

Все элементы электрического удлинителя выбираются по суммарной мощности, включаемых в него приборов. Если вы планируете установить одну розетку, берите для расчета мощность самой большей нагрузки, которая может в нее подключаться. В случае одновременного включения сразу нескольких приборов в несколько точек, необходимо просуммировать их мощность или ампераж. По которому выбирается соответствующий номинал вилки и розетки, а также сечение жил кабеля.

К примеру, если вы установите блок на две розетки, одна из которых предназначена для пылесоса, потребляющего 5 А, а вторая для электродрели, потребляющей 3 А. Таким образом, суммарный ток составит 8 А. Соответственно в таком случае вам хватит вилки и розетки номиналом на 10 А, при этом остается запас в 2 А, если вам понадобиться подключить более мощное устройство.

Для определения сечения провода используется та же сумма нагрузки, к которой прибавляется 20 – 30% для запаса прочности. Конкретное значение площади жилы выбирается из таблицы таким образом, чтобы полученная величина подключаемой нагрузки не превышала допустимой для данного провода.

Таблица: зависимость допустимой нагрузки от сечения жилы

К примеру, для нагрузки в 8 А вы прибавляете 20% запаса I = 8+1,6 = 9,6 А. Так как медный провод гораздо удобней и предпочтительнее для электрического удлинителя, рассмотрим его в качестве примера. Для рассматриваемого примера вам вполне хватит любой марки кабеля сечением 1,5 мм2.

Следует отметить, если вы собираетесь использовать самодельный удлинитель в трехпроводной системе (фаза, ноль и земля), то вам понадобиться кабель с тремя жилами, а розетки и выключатель должны иметь три вывода. Если в вашем доме используется только два провода – фаза и ноль, изготавливать удлинитель с тремя выводами не имеет смысла.

Сечение и марка провода

Сечение жил провода для подключения нагрузки комнатной аппаратуры (TV, компьютеры, холодильники) выбирайте не менее 0,75мм².

Многие не знают, но все удлинители должны быть изготовлены и соответствовать ГОСТ Р 51539-99 (МЭК 61242-95). Он называется «Удлинители бытового и аналогичного назначения на кабельных катушках». Скачать можно здесь. Вот регламентированные сечения провода для удлинителей согласно этого норматива:

нагрузка до 6А (1,3кВт) – 0,75мм²

нагрузка до 10А (2,2кВт) – 1мм²

нагрузка до 16А (3,5кВт) – 1,5мм²

Марка провода – чаще всего ПВС с поливинилхлоридной изоляцией.

При этом диаметр самого провода (не отдельной жилы) желательно иметь от 5мм и выше. Если это не так, производитель скорее всего на чем-то сэкономил – либо на меди, либо на изоляции.

Еще может быть использована марка КГ, вместо ПВС. Он более устойчив к отрицательным температурам и изменениям погодных условий. Для уличного или гаражного применения такой выбор будет более правильным.

ПВС протащите несколько раз по бетонному полу, и его изоляции придет конец. КГ более стоек к таким условиям эксплуатации. Применимы и другие марки кабеля:

Вот подходящие сечения проводов для качественных переносок, и что в них при этом можно безопасно включать без риска перегрева (холодильники, стиральные машинки, ТВ, дрели, болгарки, обогреватели и т.д.):

К сожалению, в заводском исполнении, вы практически не встретите в магазинах бытовые удлинители с сечением 2,5мм². Разве что это будут бобины или катушки большой длины, от 50 метров и выше.

Да и то, повышенное сечение здесь нужно в первую очередь ради снижения потерь напряжения, а не подключения большей мощности. Поэтому такие модели (с проводами 2,5мм², 4мм² и выше) зачастую мастерят самостоятельно. Для более мощных приборов, например инверторных сварочных аппаратов, идет уже совсем другой класс изделий.

Материалы для самодельной переноски

Для того, чтобы своими руками сделать удлинитель, потребуется:

• Кабель;
• Вилка;
• Блок розеток.

Но этот набор видится банальным только для неискушённого взгляда. Дело в том, что в зависимости от параметров кабеля:

• Материала проводов;
• Вида изоляции;
• Площади сечения проводника;
• Длины.

Будет зависеть, какая суммарная мощность электроприборов может быть запитана через самодельный удлинитель.

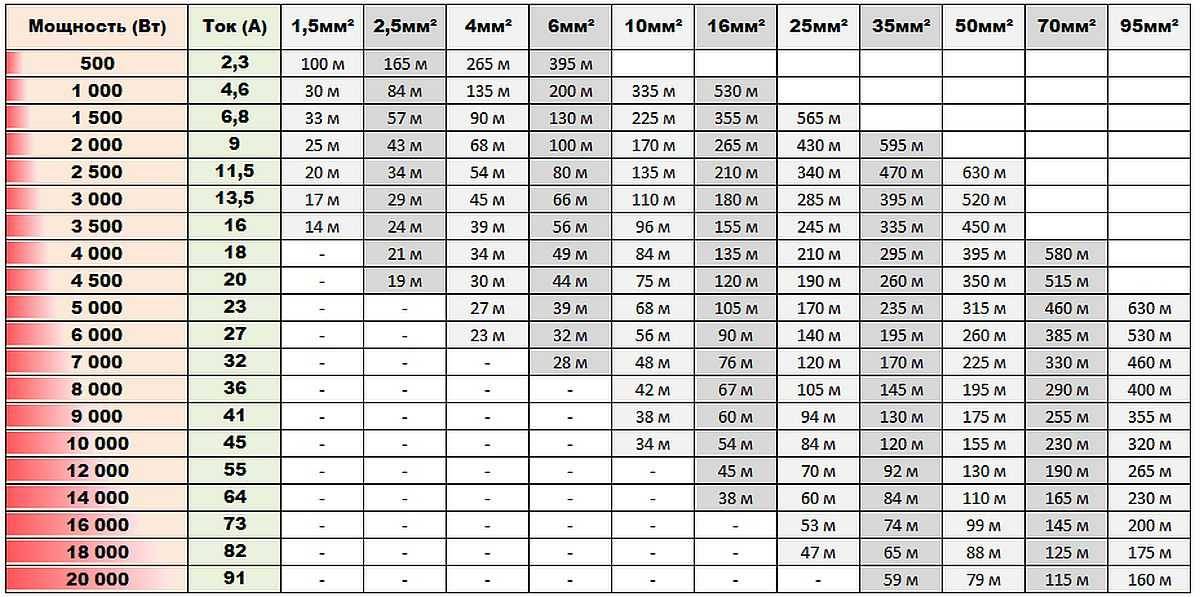

Соотношение максимальной мощности и длины провода

Градацию удлинителей правильнее всего выстраивать по подключаемой мощности и длине кабеля. Например, при использовании внутри квартиры, максимальная нагрузка редко может превышать 3 кВт:

• Телевизор — 100 Вт;
• Утюг — 1000 Вт;
• Микроволновка — 1.8 кВт;
• Ноутбук + роутер + 3 Led лампы — 100 Вт.

Для дачи или гаража, лучше сделать переноску, рассчитанную на более высокую мощность, ну хотя бы на 6 кВт. Но здесь вмешивается фактор длины кабеля. Зависимость можно увидеть в таблице.

Для квартиры, переноска длиной 10 метров, покроет потребности в 99.9 % случаев. Для дачи, гаража и прочих хозяйственных нужд, лучше сделать своими руками удлинитель на катушке, с кабелем длиной метров 40-50. Это априори решит почти все возможные потребности.

Кабель или провод

В отличие от провода, кабель имеет дополнительную, общую изоляцию проводников, что допускает его прокладку в земле, или временное размещение на грунте, под открытым небом. Следовательно, для внутриквартирного использования, можно использовать провод, а для универсальной переноски — кабель.

Основное требование для кабеля удлинителя — гибкость. Поэтому выбирая материалы, из числа претендентов выбывают все виды кабелей с алюминиевым проводником, а также одножильные медные провода.

Электрический кабель для удлинителя должен иметь маркировку ПВС или ПБППГ. Их отличие в том, что ПБППГ — плоский, а ПВС — круглый.

Жил в кабеле должно быть три! Заземление, это такая функция удлинителя, которую лучше иметь и не воспользоваться, чем сетовать на её отсутствие после трагического инцидента.

Вилка

Как показывает практика, сделать удлинитель лучше всего с прямой вилкой.

Провод к ней подходит по оси, без изгиба. В некоторых случаях, эта особенность бывает решающей, при подключении в местах с плохим доступом. Ушко на вилке, облегчит отключение и может быть использовано для подвешивания.

Заземление есть практически на всех вилках. Класс защиты не ниже IP44.

Что обеспечивает класс защиты IP44

Если правильно собрано подключение у вилки и розетки, то класс защиты IP44 позволяет оставлять их во влажных помещениях, они не боятся брызг. Если контактная группа будет подвешена над землёй, то переноску можно оставлять под дождём.

Блок розеток

Есть две категории товаров, которые очень похожи по внешнему виду

• Накладные розетки;
• Блок (колодка) розеток.

Такие устройства легко различаются при осмотре с обратной стороны.

Обратите внимание, что у блока розеток, с тыльной стороны нет специальных отверстий или щелей для крепления. Для удлинителя надо подобрать именно блок розеток

Он может быть с выключателем

Это не имеет принципиальной разницы. Но не забудьте, что заземление должно быть обязательно.

Как выбрать класс защиты переносного блока розеток имеет значение, если удлинитель будет использоваться вне квартиры, как-то: на даче, в гараже или вообще на природе. Для универсальной переноски, в маркировке должно быть отмечено IP44.

Соотношение силы тока и мощности

На бытовых приборах, обычно указывается потребляемая мощность. А вот на электроустановочных изделиях, допустимая нагрузка обозначается в Амперах (А). Чтобы сопоставить эти величины, есть формула I=P/U, где:

• I — сила тока в Амперах;
• P — мощность в Ваттах;
• U — напряжение в Вольтах.

Так как напряжение у нас будет 220 V, то оперировать придётся двумя переменными, мощностью и силой тока. Например, переноска нужна для подключения приборов суммарной мощностью 3 кВт. Следовательно, допустимая сила тока на вилке и розетке должна быть: 3000/220 = 13.63 А.

Чтобы подобрать нужное электроустановочное изделие, необходимо округлять расчётные показатели силы тока, с увеличением. То есть на вилке и на блоке розеток должна быть надпись 15 А.

Как сделать переноску из светодиодной лампы: способы, видео

Переноски необходимы в любом хозяйстве. Всегда найдется место, которое стационарные лампы освещают плохо. Однако стоимость переносных ламп довольно высока, и ломаются они нередко. Сегодня мы узнаем, как сделать переноску из светодиодной лампы, не потратив на это много времени и денег, а также как выбрать подходящий вариант светодиодных ламп.

Простой способ сборки переноски

Отличная переноска получается из плафона от точечного светильника. Немного времени и терпения, и в результате получается прибор, по своим техническим характеристикам не уступающий дорогим магазинным аналогам. Для изготовления понадобятся:

Переноска из точечного светильника

В крышке необходимо прорезать отверстие под размер плафона, в качестве шнура подойдет любой провод, от электрочайника или удлинителя. После монтажа проводов делается отверстие для провода и выключатель. Компактный и функциональный источник света готов.

LED переноска на 12 вольт

Еще одним вариантом компактного осветительного устройства является переноска на 12 вольт. Незаменима при ремонте автомобиля, при откручивании гаек, болтов, и любых работ в стесненных условиях. Для изготовления понадобятся следующие материалы:

Диод удлиняется с помощью провода, изолируется в нужных местах. Магнит приклеивается суперклеем к обратной стороне светодиода. С его помощью будущий светильник будет крепиться в нужном месте, например, к капоту. Чтобы переноска заработала, нужно подключить его с помощью крокодилов к аккумулятору. Света от такого прибора вполне хватит для проведения мелкого ремонта авто.

Лампа из кусков светодиодной ленты

Часто после ремонта остаются лишние части светодиодной ленты. Из них может получиться удобная и эргономичная переноска. Помимо ленты, понадобится еще несколько предметов:

Лента со светодиодами наклеивается на подготовленный корпус, для надежности можно дополнительно использовать суперклей. В поддоне высверливается несколько отверстий для проводки. Лента соединяется с проводом и выключателем. Такое устройство незаменимо при осмотре днища автомобиля, может использоваться как дополнительный источник света над рабочим местом.

Светодиодная переноска на 36 вольт

В гараже будет очень предусмотрительно продумать освещение смотровой ямы. Подходящим вариантом станет использование нескольких ламп на 36 вольт. Такие светильники дают количество света, достаточное для проведения ремонтных работ, при этом, не раздражая глаза.

Как сделать электрическую переноску своими руками

Вопрос, как сделать электрическую переноску своими руками, решается довольно просто – для профессионального электрика это, как говорится, раз плюнуть и по времени занимает минут пять-десять, не больше. В целом, этот процесс можно представить в виде следующей последовательности.

1. Подготавливаем провод. Зачищаем его с обоих концов – сначала снимаем верхнюю изоляцию и освобождаем жилы провода. Много изоляции снимать не нужно – максимум 30-50мм. Потом зачищаем каждую отдельно взятую жилу – оголяем провода примерно на полсантиметра. Так поступаем с каждым из концов электрического провода.

2. Устанавливаем вилку. Для начала разбираем ее, выкручивая всего один винтик – после разъединения частей надеваем на один из концов кабеля сначала резиновый уплотнитель, а потом и корпус самой вилки. После этого берем внутреннюю часть этого изделия и откручиваем фиксатор провода (в большинстве случаев это пластиковая скоба, прикрученная двумя саморезами). Дальше все просто – подсоединяем концы кабеля к контактам вилки, устанавливаем на место зажим для провода, соединяем внутреннюю часть вилки с корпусом и закручиваем винт назад. Здесь следует упомянуть о том, что соединение провода с контактами вилки должно производиться капитально – винт контакта нужно зажимать сильно. Также необходимо проследить за тем, чтобы две жилы кабеля не контачили между собой.

3. Устанавливаем розетку. Принцип тот же, что и при установке вилки на провод. Сначала разбираем розетку – снимая с нее верхнюю крышку, мы получаем доступ к внутренней части, где и происходит подсоединение проводов. Там вы найдете клеммы, к которым необходимо будет подсоединить провод. В зависимости от модели приобретенной вами розетки для переноски, ее клеммы могут иметь некоторые различия. Здесь может быть три варианта: самый распространенный из них представляет собой винт с квадратной гайкой. Менее используемые клеммы – это металлический куб с резьбовым отверстием внутри и винтом. Также имеются и клеммы быстрого подключения – подсоединение провода в них осуществляется с помощью нажимного рычага. Его нужно удерживать для того, чтобы закрепить провод. Впоследствии он отпускается, и провод автоматически зажимается. Если вы приобрели розетку именно с такими клеммами, то концы провода лучше пропаять или хотя бы оснастить их обжимными концевиками.

Что касается патрона для обычной или светодиодной переноски, то он устанавливается на провод не намного сложнее, чем вилка или розетка. Принцип такой же – разбираем патрон на две части, вытягиваем середину, подключаем к ней концы проводов и собираем все на место. Здесь практически все точно так же, как и в вилке – перед тем как подсоединить провода к сердечнику, не забудьте надеть на провод одну из половинок корпуса патрона.

Патрон для лампы переноски фото

Как видите, электрическая переноска является отнюдь не сложным изделием. Таким способом можно изготовить переноску любой необходимой вам длины – здесь отмечу, что провод реализуется в бухтах, которые имеют намотку от 100 до 250м. Для длинных переносок понадобится продумать систему намотки – возможно, дополнительно понадобится сделать барабан или какое-либо другое приспособление.

Автор статьи Александр Куликов

Как собрать удлинитель на катушке

Полупрофессиональный удлинитель должен обеспечить передач тока силой 32 А на 50 м. Например запитать баню на даче. Суммарная мощность приборов составит 7 кВт! В этом случае потребуется трёхжильный многопроволочный кабель 3×10 мм. 50 метров такого кабеля весит около 20 кг.

Только используя катушку, будет понятно как сделать электрическую переноску, массой более 20 кг.

Где взять катушку

Есть два варианта:

1. Сделать/заказать сварную раму, выпилить из толстой фанеры два круга, купить шпилек, болтов и гаек, собрать вот такую конструкцию.

   Себестоимость изделия составит 1.5-2 тысячи рублей.

2. Купить катушку без кабеля ценой 300-500 рублей.

Но дополнительно потребуется комплект электроустановочных изделий с защитой IP44, рассчитанные на 32 А.

Ключевые этапы изготовления и сборки катушки для удлинителя

Изготовление втулки для барабана. Универсальная самодельная катушка для удлинителя будет вращаться

Поэтому важно изготовить надежную втулку с фиксирующими шайбами. Для этого необходимо взять трубу сечением 20 и 25 мм

Материал нарезается по ширине барабана с учетом установки фиксирующего болта. При этом трубчатый элемент сечением 20 мм необходимо отрезать с запасом по ширине не менее 5 мм. Меньший диаметр трубы должен свободно вставляться во внутрь. По бокам оси устанавливаются выточенные из стали толщиной 2-4 мм втулки. Подвижный элемент фиксируется болтом М8 или М10.
Подставка для катушки из профилированной трубы. В инструкции на фото, где указано как сделать катушку для удлинителя присутствует конструктивно важный элемент П-образная стойка. Данную деталь можно изготовить из отрезков профилированной трубы 20х20 мм и 20х40 мм. Изначально важно определить размеры конструкции с учетом габаритов вращающегося барабана. Труба 20х20 мм нарезается по нужным параметрам и сваривается между собой в форме буквы П. Центральная часть размечается по центру. После чего вертикально приваривается труба 20х40 мм.

• Крепление оси для барабана на стойке. Ось должна привариваться к трубе 20х40 мм. Предварительно необходимо отметить положение барабана по высоте. Круглая труба 20 мм приваривается к профилированной электродной сваркой. Также потребуется упорная шайба, которая будет выполнять роль фиксатора для барабана. При необходимости шайбу можно приварить к профилю.
• Рукоятки для катушки и несущей рамы. Ручки необходимы для удобства пользования катушкой. В качестве основных элементов подойдут рукоятки от болгарки или дрели. Большую ручку необходимо закрепить в верхней части профиля 20х40 мм при помощи гайки. Маленькая должна быть расположена на самой катушке. Ручку для вращения барабана можно изготовить из болта или шпильки. Также подойдет рукоятка с роликом. В таком случае можно получить более плавную работу вращающегося механизма.

Как сделать своими руками

Сделать переносной светильник возможно своими руками. Самостоятельно собранное оборудование не уступает приобретенным в специализированных магазинах лампам по техническим характеристикам и удобству эксплуатации. Чтобы сделать переноску, необходимо подготовить набор материалов и инструментов, после чего последовательно выполнить ряд действий.

Необходимые комплектующие и инструменты

Самостоятельно собрать электрооборудование можно из доступного бросового материала. В частности, потребуются следующие комплектующие и инструменты:

• провод в исправном состоянии с рабочими контактами и вилкой на одном конце;
• стандартный подвесной патрон для лампы;
• опустошенный баллон от монтажной пены;
• корпус от электрооборудования с рожком и выкрученным плафоном;
• набор гаек и коротких болтов (для сбора переноски потребуется по 3-4 детали, в зависимости от размеров);
• дрель с тонким сверлом;
• отвертки.

Сборка конструкции

Подготовив набор инструментов и материалов, можно приступать к сборке корпуса. Проще всего сделать переноску со встроенными светодиодами. Инструкция по сбору требует поэтапно выполнить следующие действия:

1. Вырезают в металлическом профиле либо пустом баллоне отверстия для ламп подходящего диаметра. В верхней панели сделать проем для фиксации крючка.
2. Соединить светодиоды посредством спаивания и скрепить их между собой теплопроводным клеем.
3. Подключить к источникам света провод.
4. Вставить патрон и линзы, после чего прикрыть защитной панелью из оргстекла.
5. Закрепить крючок к профилю при помощи болтов. Для надежности можно дополнительно использовать силиконовый герметик.

Для удобства использования переноски рекомендуется выбирать крючок с пружинным механизмом. Это позволит фиксировать оборудование под нужным углом. Наличие пружины предотвращает свободное вращение в подвешенном состоянии.

Монтаж выключателя

Чтобы запускать электрооборудование не только при включении в розетку, можно дополнительно установить выключатель. Достаточно приобрести стандартную кнопку, вырезать в корпусе лампы разъем соответствующих размеров и подключить провода к клеммам.

Изготовление лампы переноски для гаража своими руками

Как водно из заголовка речь пойдет о переноске. Дело было вечером, делать было нечего, решил я себе собрать переноску из подручных материалов. Для этого мне понадобилось:1 пустая пластиковая бутылка

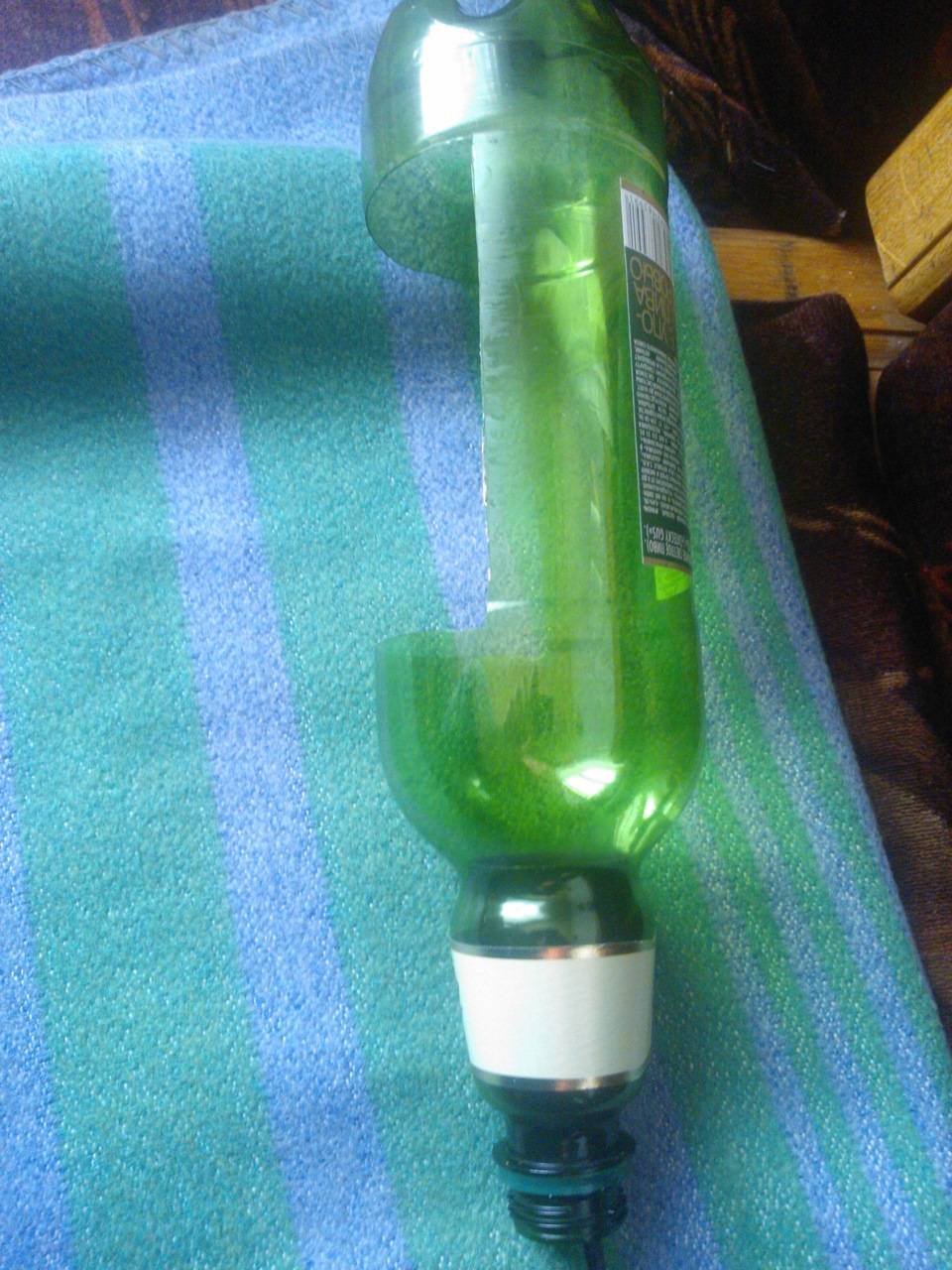

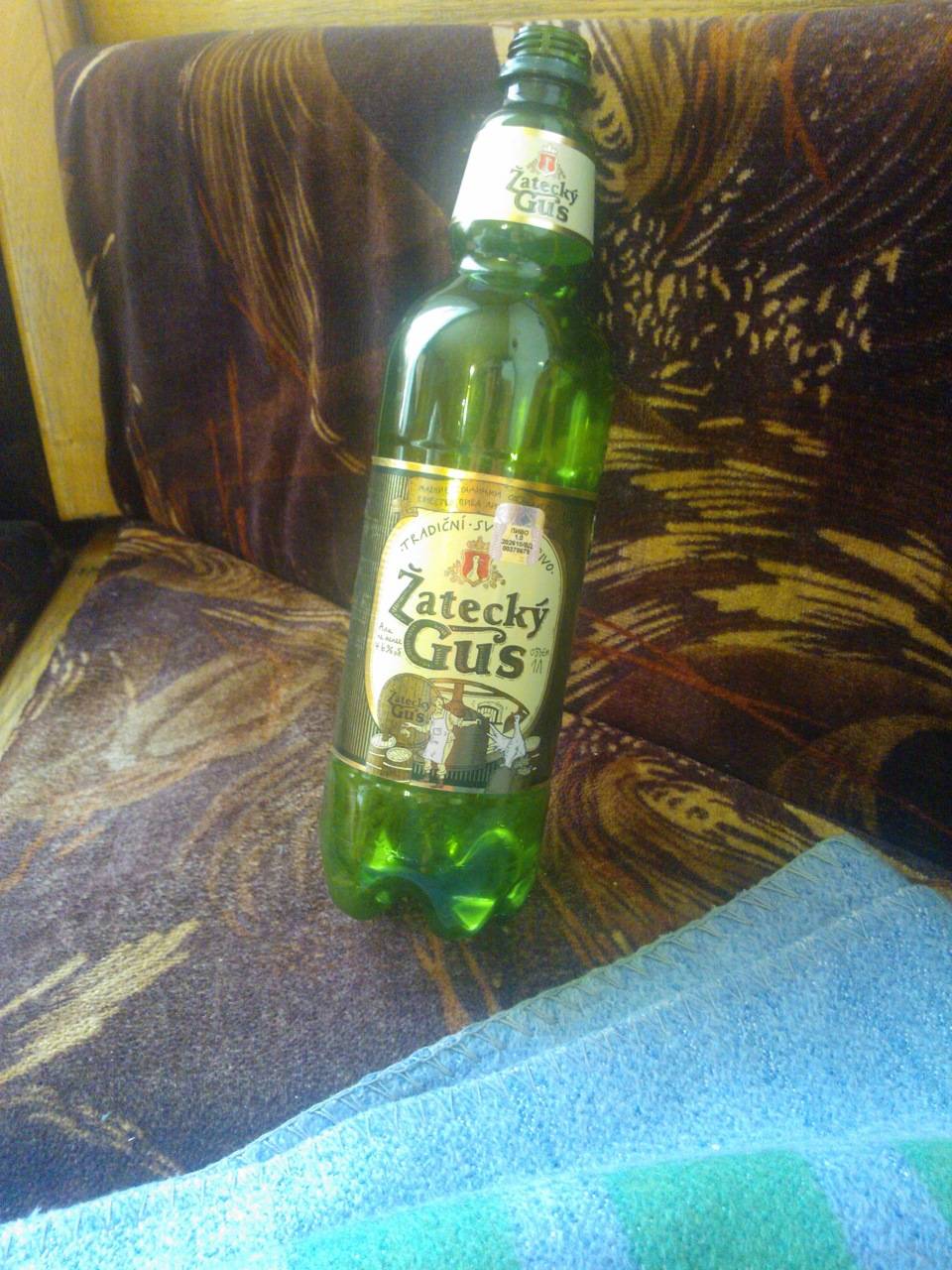

4 провод5 вилкаЯ взял пустую пластиковую бутылку, вырезал в ней нужную чать

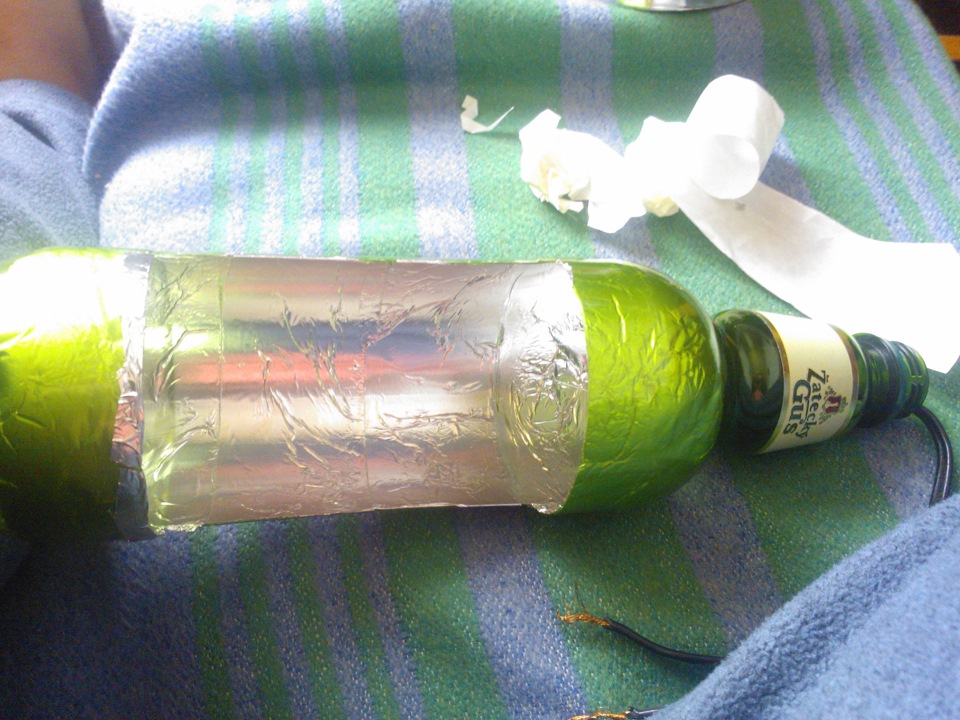

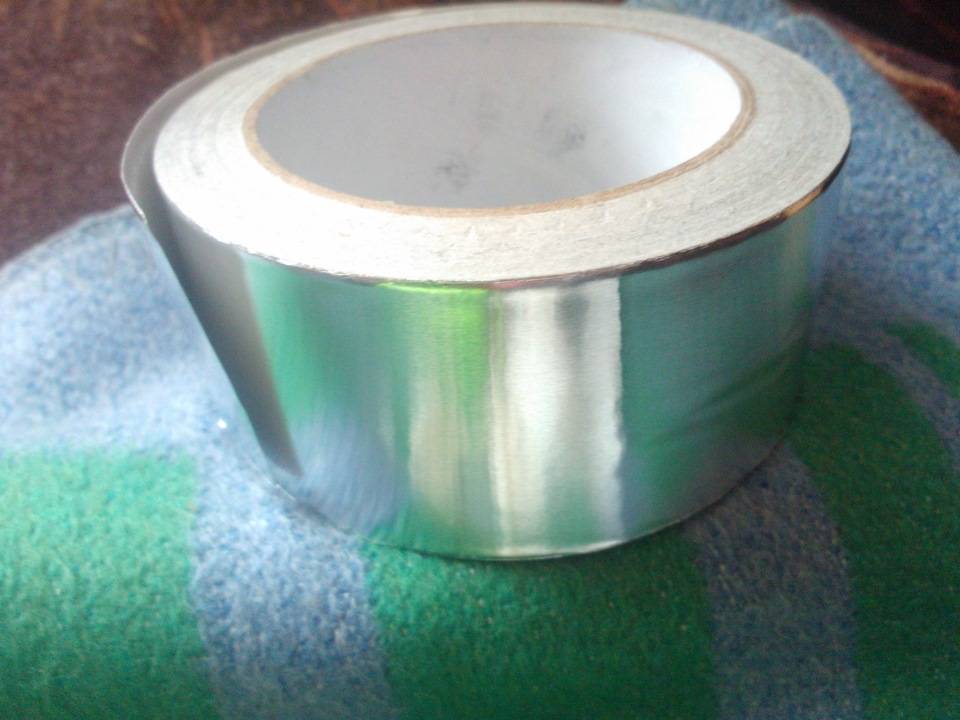

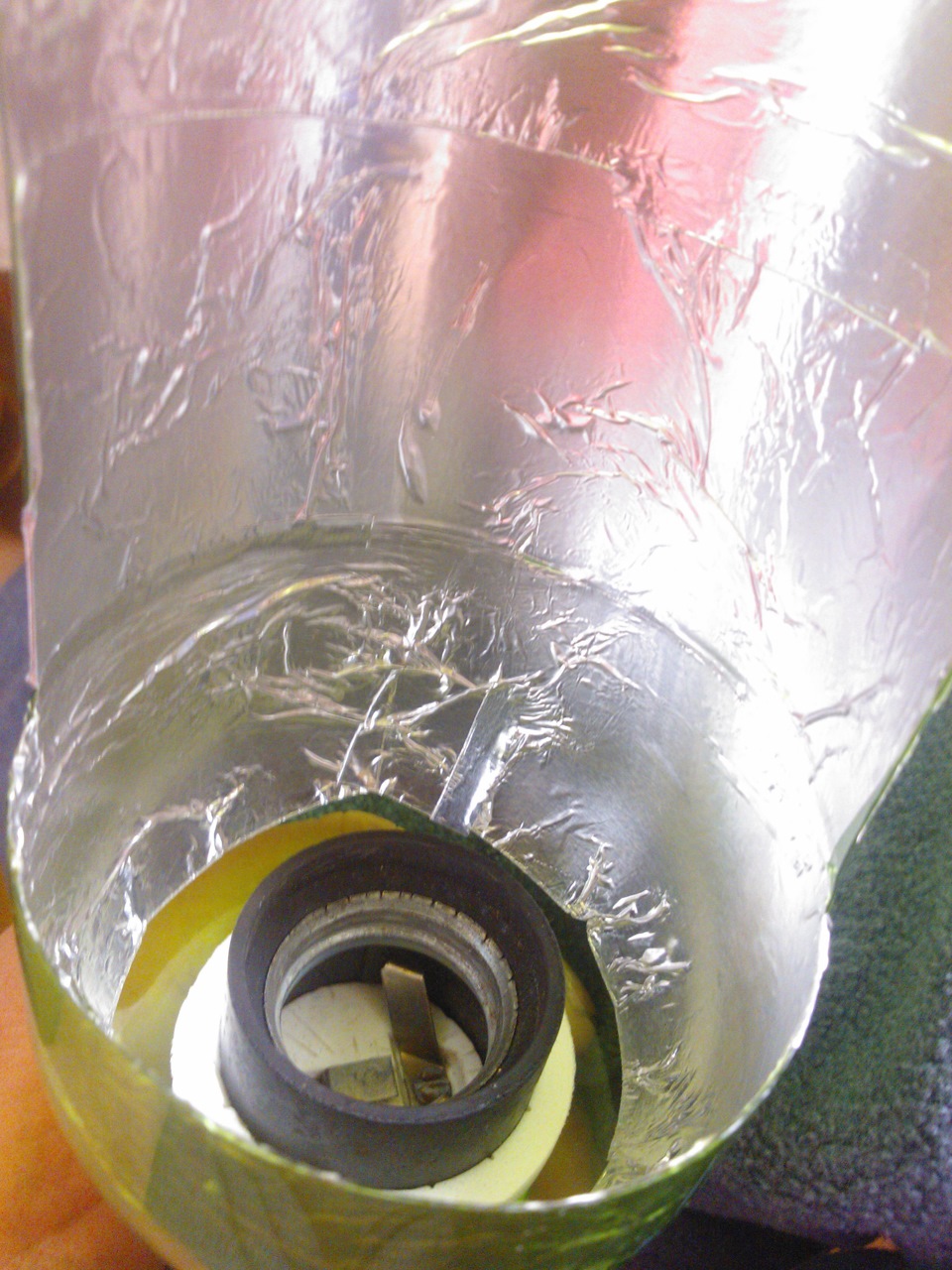

Внутри обклеил скотчем

в горлышко вставил патрон, оказалось что горлышко больше и патрон выпадал, тогда я взял утеплитель который клеят на двери и окна, и обклеил патрон, чтобы он плотно вставлялся в горлышко.

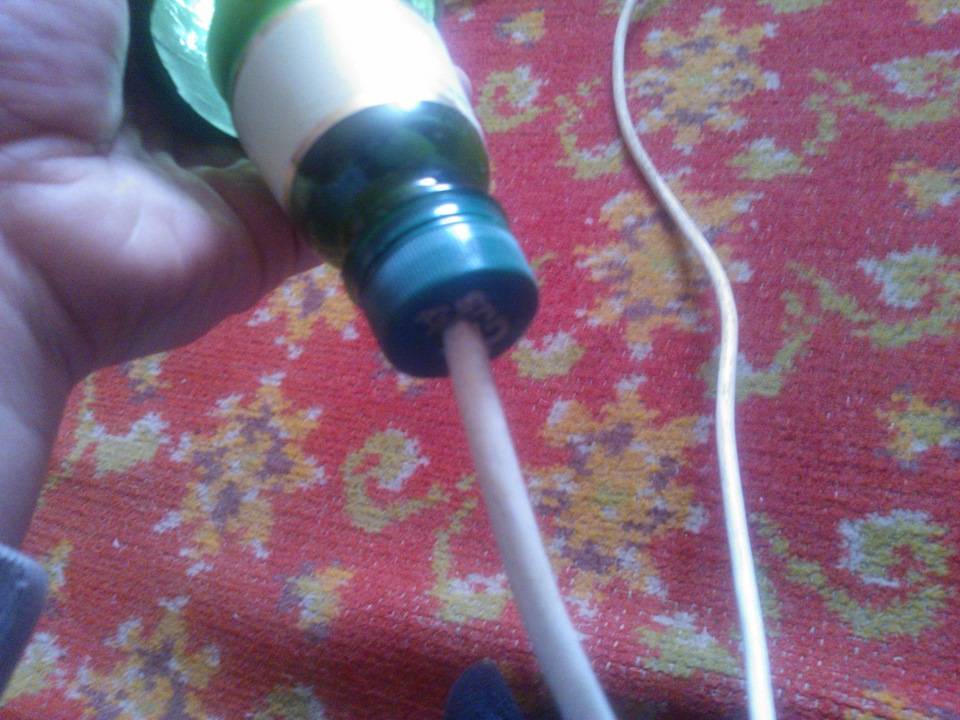

затем в пробке из под бутылки проделал отверстие под провод

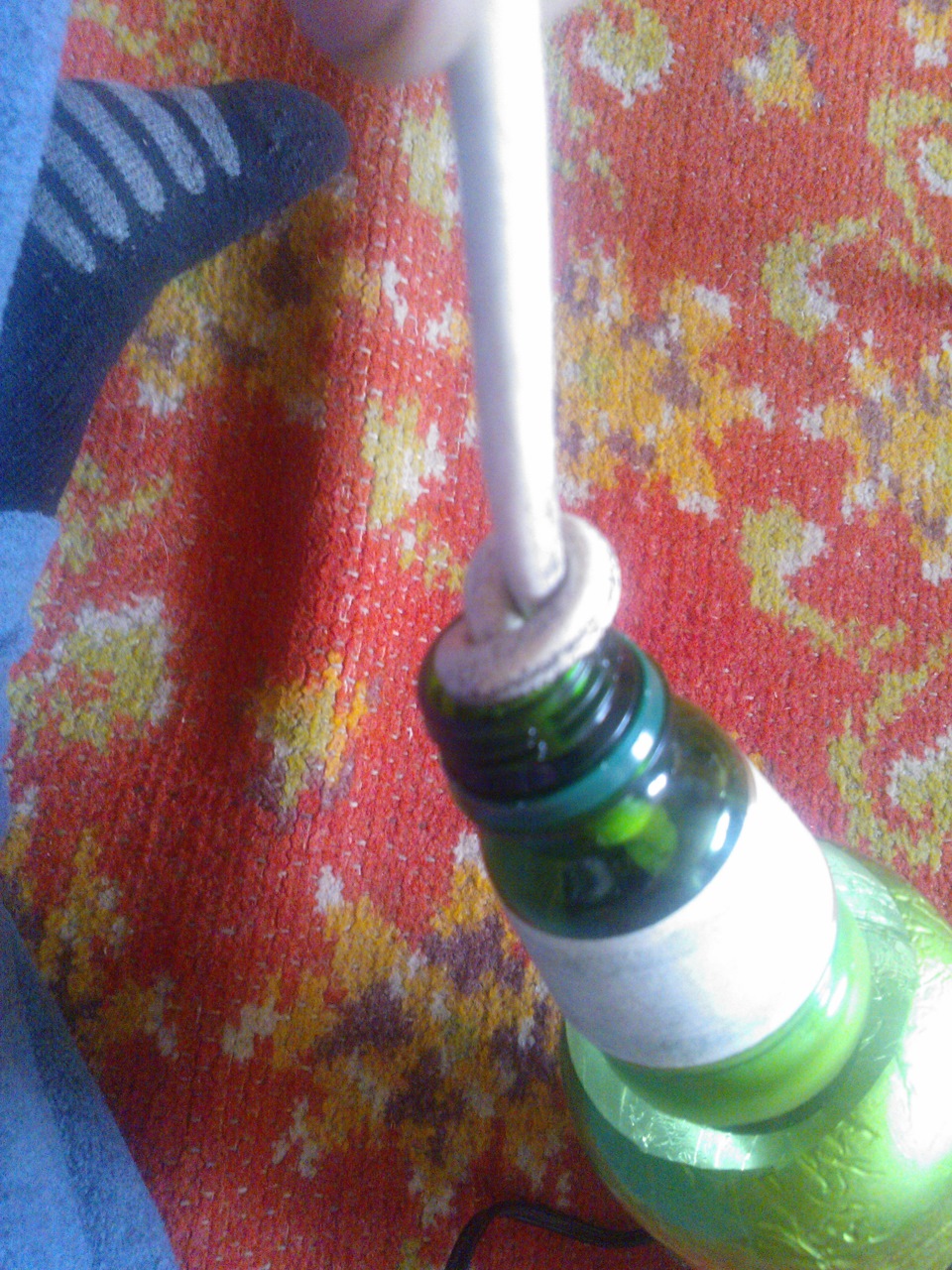

подключил провод к патрону и предварительно перед пробкой завязал узел, что ты не вырывать провода из патрона.

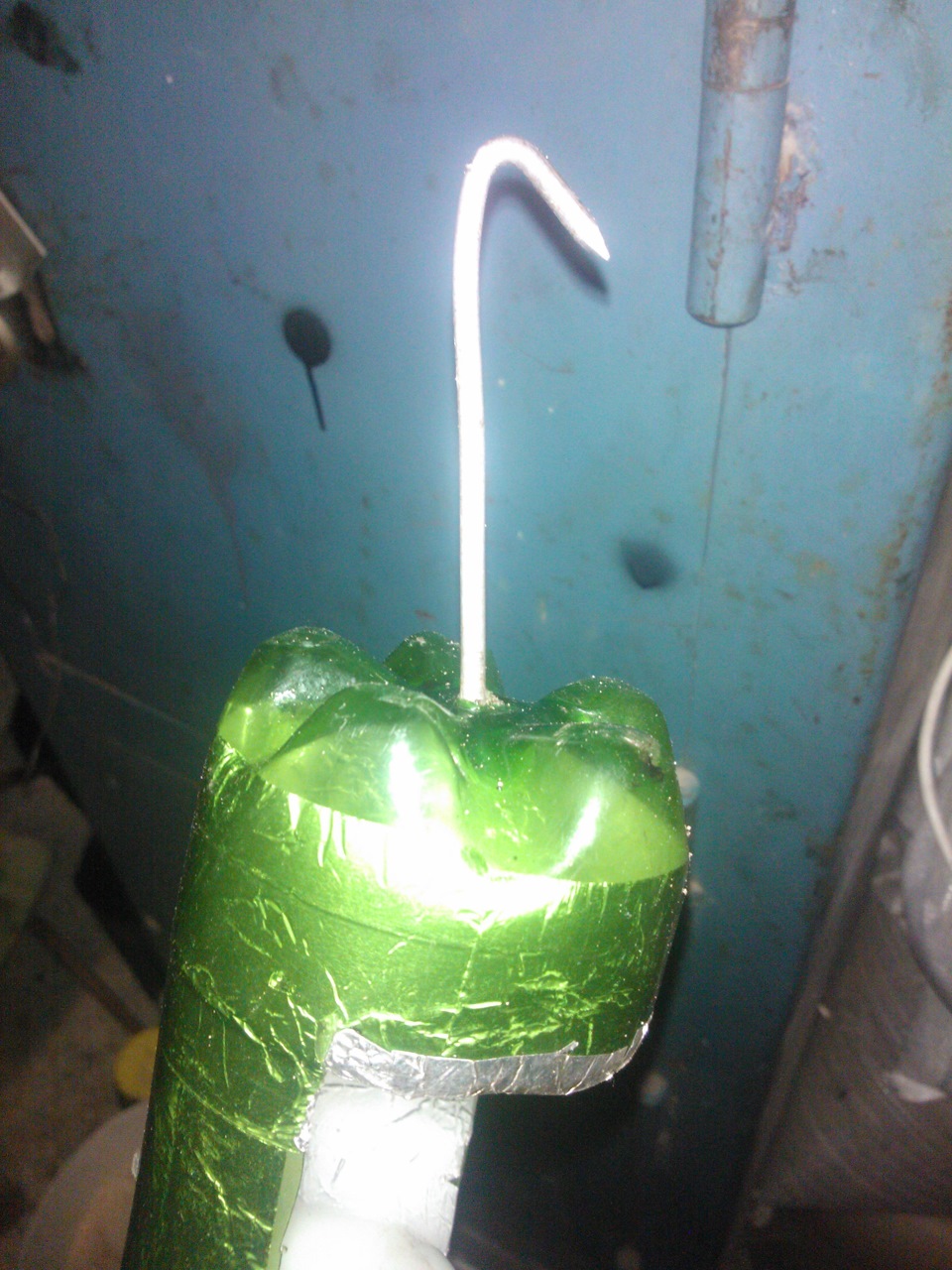

Пробил в донышке бутылки отверстие, засунул гвоздь и согнул его, что бы можно было данную переноску подвесить.

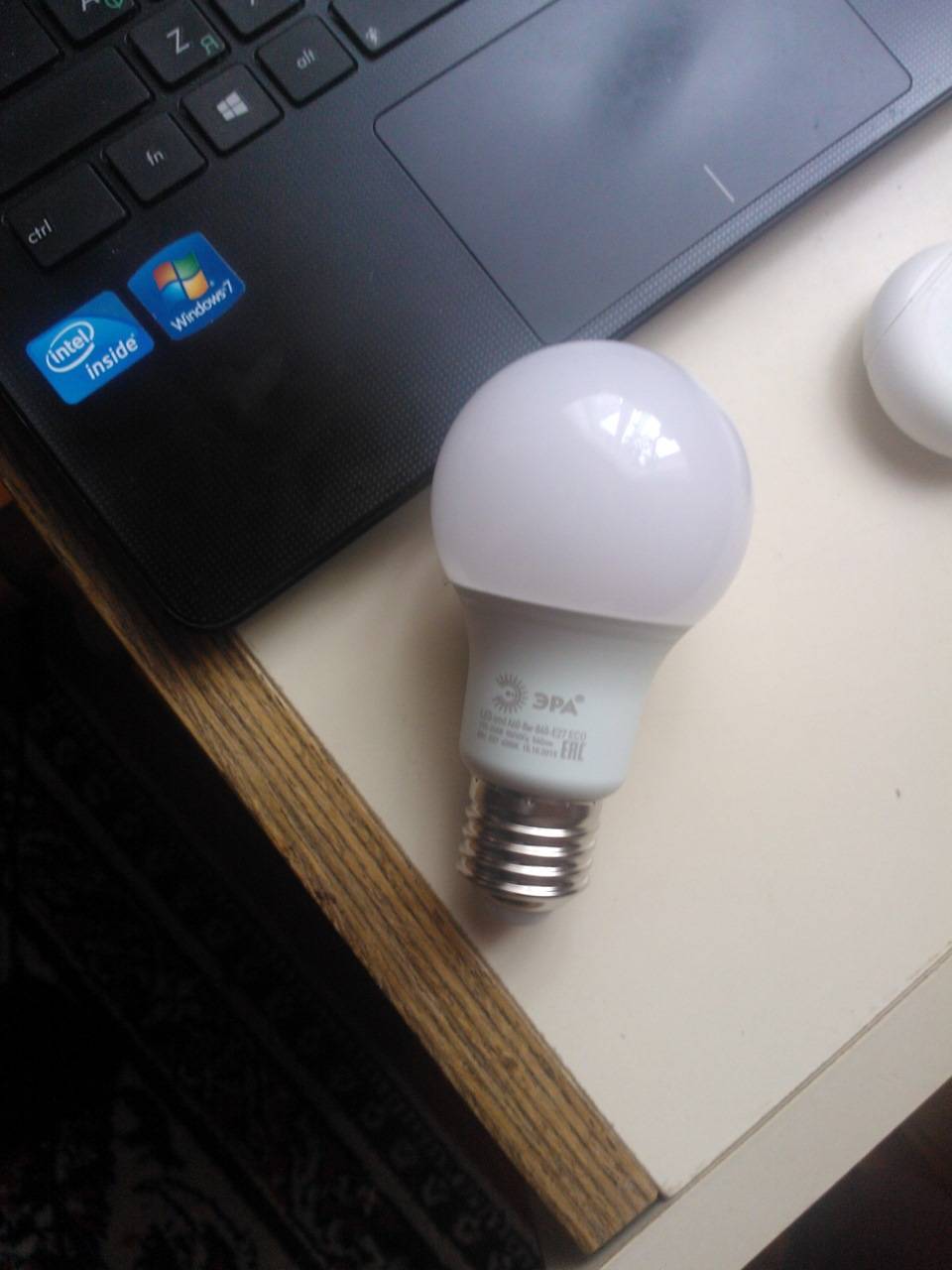

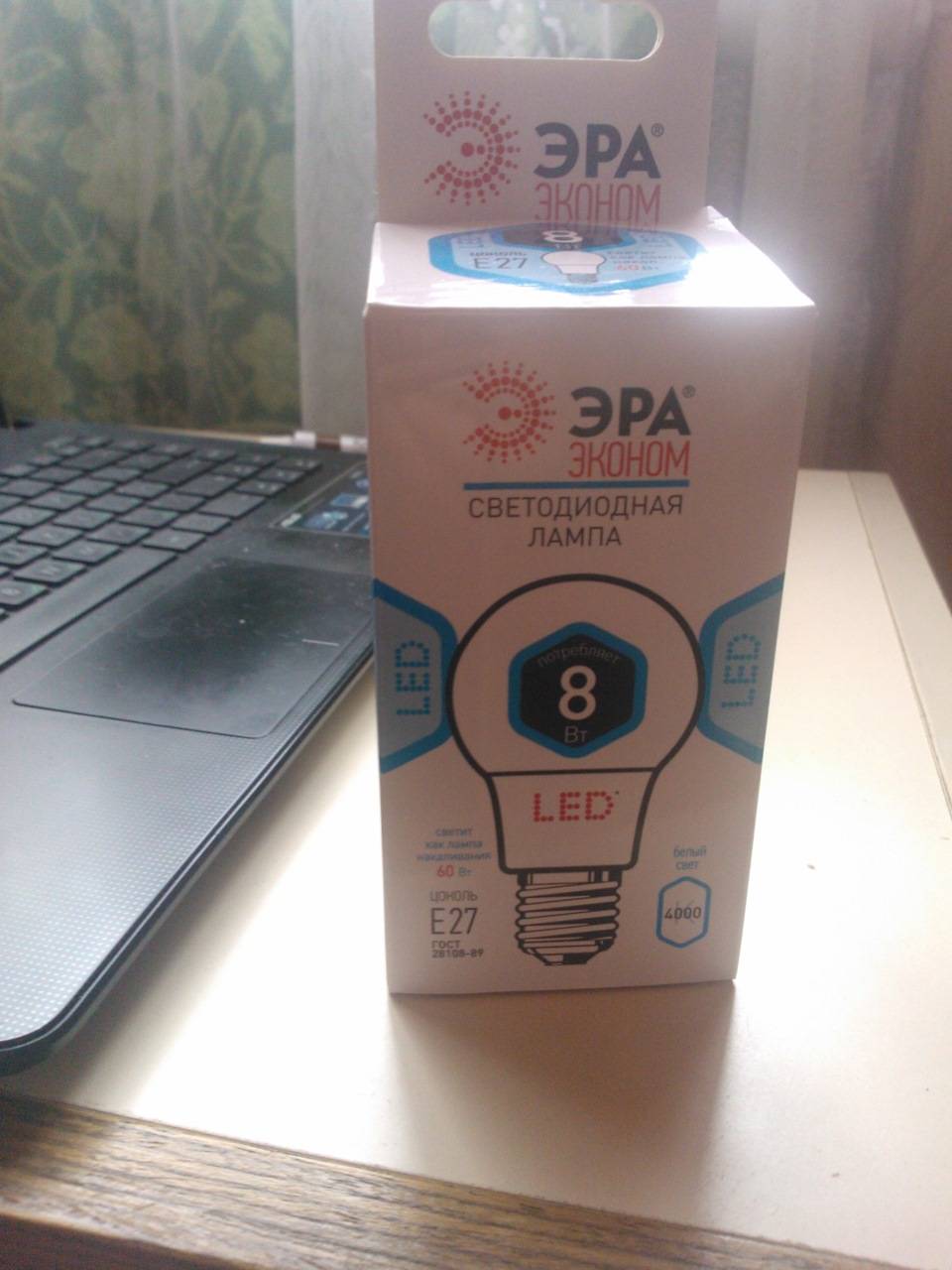

Лампочку кстати поставил светодиодную, она при падении не перегорит и потребление энергии очень маленькое.

В общем переноской доволен, как говорится, дешево и сердито !))) Всем спасибо за внимание

Источник

Компрессор для гаража своими руками

Компрессор нужен в любом гараже. И, кстати, это не самая сложная самоделка для гаража. Маломощный компрессор для гаража для подкачки шин и других мелких работе можно сделать своими руками из подсобных материалов. Например, из компрессора от холодильника. Для этого понадобится:

• компрессор от холодильника;
• герметичный баллон с толстыми стенками (можно использовать колбу от огнетушителя, маленький газовый баллон);
• предохранительный клапан на 8 Атм;
• манометр;
• штуцера;
• кислородные шланги с муфтами (длину подбираете исходя из размеров ваших запчастей);
• основание для компрессора — подойдет толстая доска, кусок фанеры.

Для того чтобы не закачивать в шины всякую гадость, желательно еще поставить фильтр — для отделения масел, пыли и других загрязнений. Схема самодельного компрессора представлена на фото.

Схема самодельного компрессора

Компрессор должен быть с пусковым устройством. Его включаем в сеть, смотрим, в какую трубку засасывается воздух, отмечаем ее. На нее можно поставить автомобильный фильтр — будет закачиваться чистый воздух.

Из баллона и предохранительного клапана собираем ресивер-маслоотделитель. Для этого в баллон врезаем два штуцера — для входа и выхода воздуха. На входное отверстие ставим предохранительный клапан к нему при помощи кислородного шланга подключаем выход компрессора.

Самодельный компрессор для гаража на базе компрессора от холодильника

На выходное отверстие ресивера-маслоотделителя ставим еще один масляный автомобильный фильтр — чтобы убрать масла окончательно. Фильтр соединяем с манометром, а от него идет уже шланг, который через соответствующий переходник подключается к шине.

Сборка закончена. Но чтобы переносить это устройство было удобно, все надо каким-то образом закрепить. Можно сварить каркас по размерам, приделать колесики и ручку — для удобной транспортировки. Один из вариантов компрессора для подкачки колес описан в видео. Там нет ресивера, но его функции выполняет масляный фильтр. Можно сделать и так, но с ресивером конструкция понадежнее получается.

Так как компрессор в холодильнике маломощный, для подкачки колес может потребоваться много времени. Можно его сделать более мощным, установив два компрессора, которые будут запускаться одновременно. Соответственно, давление будет нагнетаться в два раза быстрее. Но в такой установке требуется более солидная группа безопасности. Такие самоделки требуют чуть больше оборудования, так как схема все-таки сложнее.

Цена популярных китайских ламп переносок для гаража явно не соответствует качеству. Провод моментально перетирается, лампочка и корпус моментально раскаляются – минусов много. Но удобная переноска для гаража – это совсем несложно. Деталей нужен минимум, а качество освещения и удобство в использовании намного выше, чем у китайского ширпотреба.

Если покупать переноску с энергосберегающими лампами, то есть существенный минус. Когда такой фонарь разбивается, особенно в смотровой яме при мелкой работе, пары ртути надолго остаются в помещении.
