Возведение мансарды: поэтапное руководство
Прежде чем приступать к строительным работам, необходимо составить проект надстройки. Его можно найти в сети интернета либо же составить, воспользовавшись услугами специализированных контор.
После того, как проект мансарды с двухскатной или любой другой крышей будет готов, переходим к следующему этапу строительства – заготовке всех необходимых материалов.
К таковым относятся:
- кровельный настил;
- обрешетка, за счет которой будет держаться крыша;
- брус, с помощью которого возводится сама конструкция и мауэрлат – опоры для стропильной системы постройки;
- диагональные скосы и опоры;
- изоляционный материал.
После подготовки всего необходимого, переходим к устройству самой конструкции:
- В первую очередь занимаемся монтажом мауэрлата, устанавливая его по всему периметру гаража.
В таком случае, чаще всего, используют брус сечением 100х100 мм. - С помощью саморезов и металлических уголков собираем и фиксируем каркас будущей крыши.
Балки устанавливаем между стойками с шагом в 2 м. - Фиксируем конструкцию посредством перемычек, располагая их поверх стоек.
- После этого закрепляются нижние стропила: сверлим пазы в основаниях брусьев, с помощью которых обеспечивается их прикрепление к мауэрлату.
На этом же этапе необходимо срезать верхнюю часть балок по наклонному углу. - Дальше прибиваем на стропила обрешетку, сконструированную из досок либо фанеры.
Поверх нее посредством скоб закрепляем гидроизоляцию. Тут же укладываем пароизоляцию и еще один слой гидроизоляции.
Остается только установить кровельный настил и оконные рамы вместе со стеклопакетами, если таковые предполагаются проектом.
Планировка дома со встроенным гаражом
Такую планировку могут иметь любые дома. Рассмотрим спроектированные по этому типу здания различной этажности.
Одноэтажный дом
Для удобства проживания применяется зонирование. Общая площадь этажа делится на две части:
- Гаражное помещение, к которому могут примыкать: подсобка, мастерская, кладовая, котельная;
- Жилая зона.
Въезд в гаражный бокс целесообразно размещать с той же стороны, что и главный вход.
Вход в жилую зону из технической осуществляется через тамбур, который выполняет роль буфера для защиты от шума, выхлопных газов. Непосредственная близость к кухне удобна, когда нужно занести в дом продукты из магазина или кладовки.
Размеры жилого крыла зависят от состава семьи, количества помещений. Габариты 10*10 метров позволяют комфортно разместить большую кухню, гостиную, 2 спальни, кабинет.

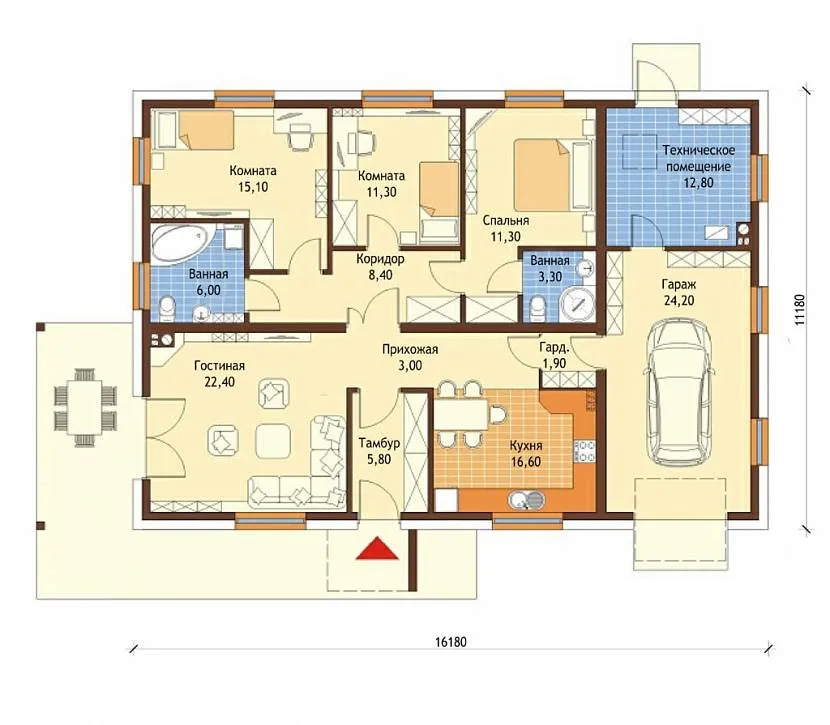

Деление помещений на техническую и жилую зоныИсточник https://hotplans.by/wp-content/uploads/2018/08/P163-Plan-1024×895.jpg

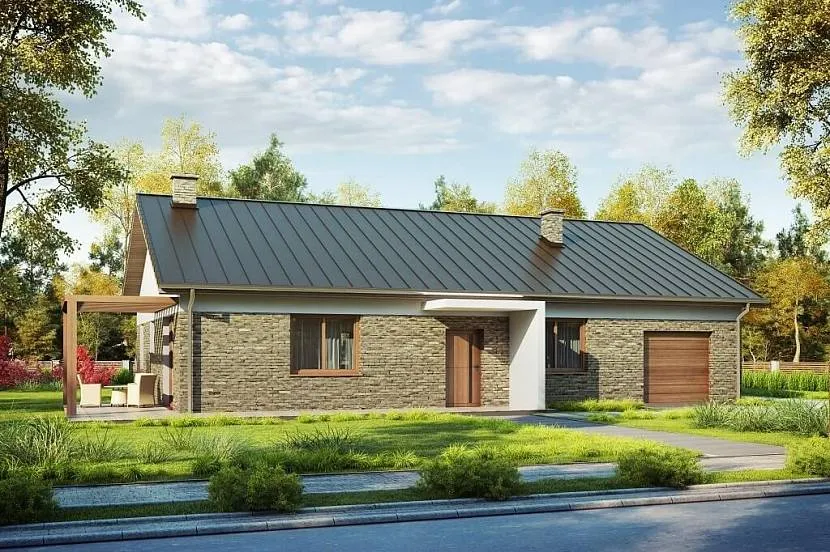

Такой дом со встроенным автогаражом подходит для постоянного проживания и, благодаря простой форме, легко размещается на участке.
Въезд для автомобиля размещается с той же стороны дома, что и основной вход.Источник www.kbprojekt.pl
Рекомендованные размеры гаража на 1 машину – 4*6 м. Это обеспечивает удобный въезд, пространство для обслуживания машины, место для хранения запчастей. Рассчитать длину и ширину под конкретный автомобиль можно, если прибавить к длине машины 1,5 м, а ширину замерить с открытыми дверями и прибавить 0,5 м.
Если внутри помещения нужно разместить 2 автомобиля, то его минимальные размеры – 5,5*6 м при въезде в одни ворота и параллельной парковке машин. Длину и ширину следует увеличить, если в помещении планируется устроить места для хранения или необходимо разместить дополнительно мотоцикл, лодку, другую технику.

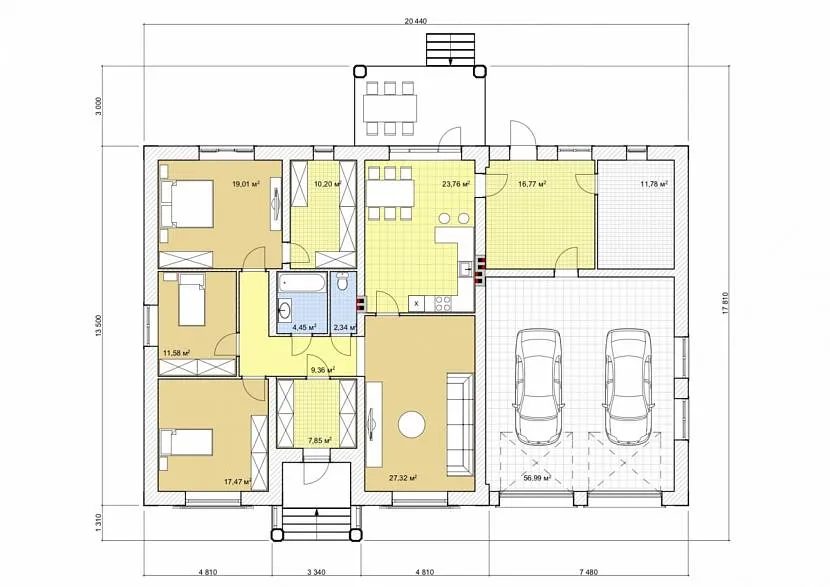

План дома с гаражом на две машиныИсточник belgorodproekt.ru
При постановке автомобилей друг за другом размеры бокса должны быть не менее 4*11 м. Такой гараж может быть с одним выездом или с двумя (сквозной проезд). Помещение получается протяженным, поэтому при планировании могут возникнуть сложности, так как вдоль технической зоны следует размещать нежилые помещения.
Дом в два этажа или с мансардой
При планировке дома, предусматривающей встроенный автогараж, зачастую бывает необходимо увеличить жилую площадь за счет мансардного или второго этажа. В этом случае следует помнить, что над гаражным помещением нежелательно размещать спальни. Больше всего подходят для расположения над ним:
- спортзал;
- бильярдная;
- холл;
- подсобные помещения;
- санузлы;
- зимний сад;
- терраса.

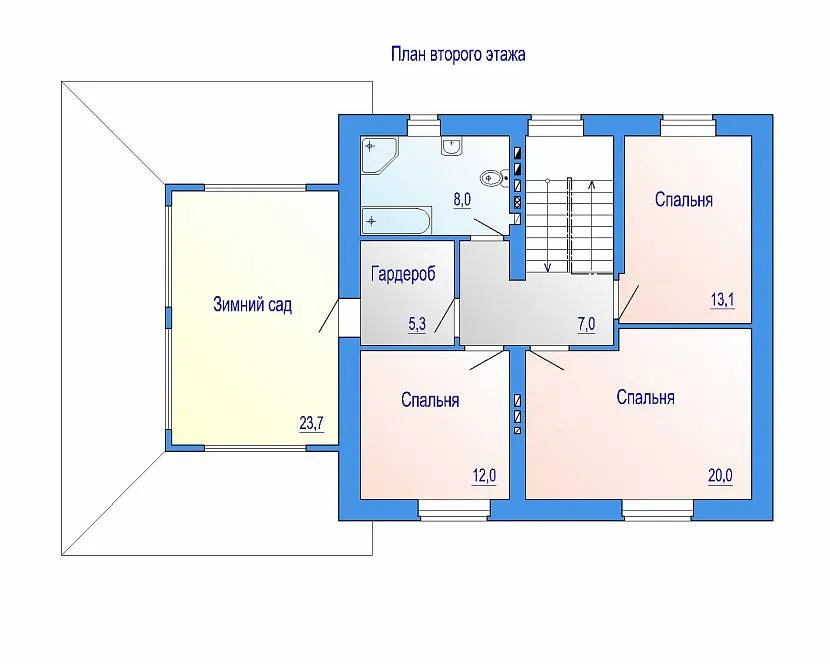

Зимний сад подходит для размещения над гаражным помещением.Источник www.sov-dom.ru
При разработке планировки двухэтажного дома с гаражом необходимо продумать набор помещений на разных этажах. Обычно на первом, помимо бокса и других технических помещений, размещают кухню, гостиную, при необходимости комнату для гостей или спальню для пожилого человека. Это позволяет скомпоновать помещения так, чтобы комнаты для сна не делать смежными с гаражом.
Оптимальное соседство для гаража – терраса, котельная, гардероб, холл.Источник dsmango.ru
В случае с мансардным этажом, место для хранения автомобиля часто размещают под скатом кровли, не располагая над ним никаких комнат. На первом этаже планировка должна быть выполнена с соблюдением тех же основных правил, что и для одноэтажного дома.
Гараж под скатом кровлиИсточник i2.wp.com
Встроенный гараж в цокольном этаже
Подходит для участков со сложным рельефом, глубоким залеганием грунтовых вод. Без серьезных затрат на гидроизоляцию автомобиль будет повержен коррозии из-за сырости. Дополнительно нужно будет выполнить водоотведение с участка, чтобы избежать угрозы затопления нижнего уровня.
Кроме этого, потребуется оборудование наклонной площадки для въезда, а также дренаж по периметру здания, чтобы дождевая и талая вода не затекала в гараж.
На участках с перепадами рельефа устройство гаража в цокольном этаже оправдано и выглядит эффектно.

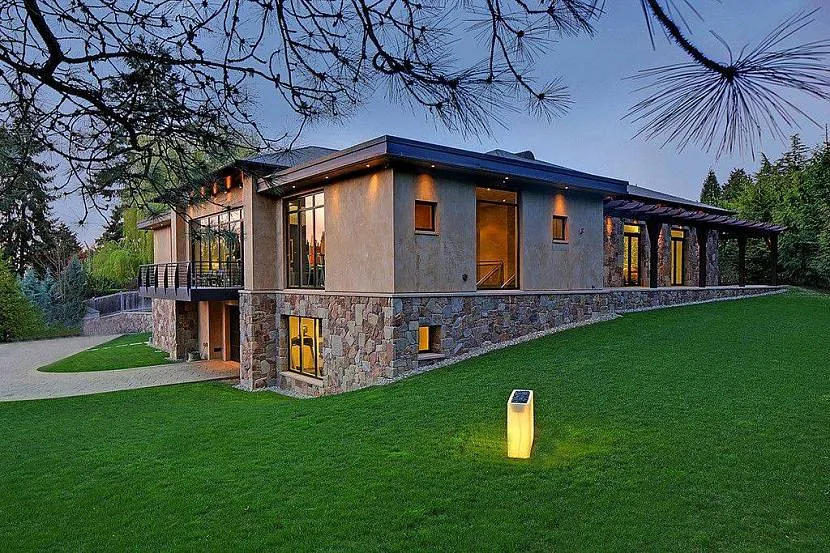

Дом в двух уровнях на сложном рельефеИсточник gtspeed.us
Если цокольный этаж занимает всю площадь здания или большую ее часть, кроме гаражного бокса там удобно разместить сауну, комнату отдыха, котельную, подсобные помещения.

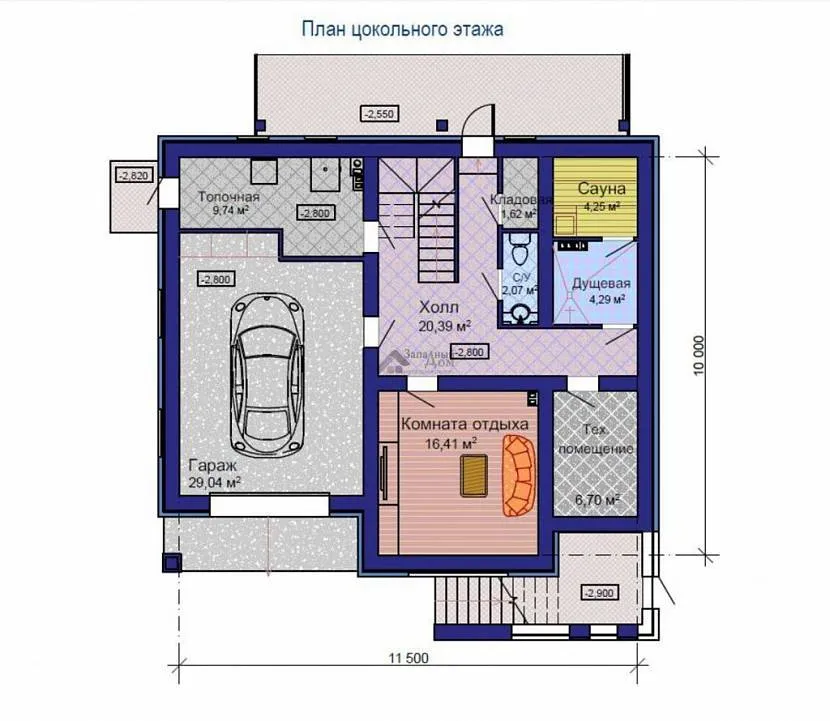

Размещение в цокольном этаже технической зоны и сауны.Источник zap-dom.ru
Правила размещения других объектов
После того как будет выбрано расположение основных объектов: дома, гаража и бани на земельном участке 10 соток, очень важно правильно расположить по отношению к ним
- огород;
- сад;
- клумбы и водоемы.
Оно должно учитывать предельные строительные, санитарные и пожарные разрывы от основных объектов, границ участка и красных линий, розу ветров, направление сторон света и схемы затенения.
Огород
Его располагают, как правило, с южной стороны, отступив 1 м от границ забора. Строительные разрывы с жилым домом, баней и гаражом нормативами не предусмотрены.
Тем не менее, не стоит под огород отводить половину участка. Специалисты рекомендуют разбить его небольшими грядками, с помощью тропинок для удобного обслуживания. Внешний вид огорода будет выглядеть очень аккуратно и эстетично, когда грядки будут разбиты на правильные геометрические формы.
Сад
На участке в 10 соток нельзя посадить много деревьев, особенно если он неправильной формы. Обычно можно расположить 10-15 деревьев, тогда двор не будет сильно темным.
Поэтому собственнику такого участка нужно грамотно выбрать сорт деревьев и их высоту, чтобы они эстетично вписывались в ландшафтный проект и не нарушали права соседей из-за затемнения. Для больших деревьев отступают от его границы на 4 м, а для средних на 2 м. Также не стоит размещать деревья рядом с домом и другими капитальными строениями, чтобы корни не разрушили их фундамент
Клумбы
Располагаются у центрального входа дома, а также в отдельных зонах отдыха, по возможности с южной стороны. Они могут иметь разные формы и размеры в зависимости от принятого ландшафтного решения. Ограничений по пожарным и санитарным разрывам для них нет.
Водоем
располагают в зонах отдыха
Для размещения водопада используют склон. Безупречным местом для искусственного водоема будет низина либо зона, которая после дождей долго остается мокрой.
При создании водоемов на участке собственнику нужно предусмотреть наличие хорошего дренажа или искусственной емкости. Рядом не стоит располагать деревья, поскольку опавшие листья ухудшат качеству воды.
Объединение гаража и хозяйственных построек
Гараж, как правило, используется не только для машины, но и служит местом хранения разных вещей, складировать которые дома просто нет возможности. В качестве альтернативного варианта предлагается проект совмещённого гаража с хозяйственным блоком. При этом каждое помещение будет использоваться строго по назначению, не займёт большую площадь участка и обойдётся дешевле отдельного строительства.
Гараж можно совместить с разными постройками, например, баней или сараем
Помимо практичности и удобства эксплуатации можно выделить эстетичность будущего сооружения. Получить внешне привлекательную конструкцию можно, придерживаясь единого стиля, применяя одинаковые материалы для возведения стен, крыши. Недостаток — риск возгорания и быстрого распространения пламени.
Гараж можно совместить с хозяйственной постройкой
Как рассчитать размер постройки
Первоначальными задачами перед строительством совмещённых помещений выступает определение их размера и создание проекта. Чтобы рассчитать размеры максимально точно, учитывайте некоторые нюансы.
- Гараж — это просторное помещение, где владелец сможет комфортно находиться, выполнять ремонтные работы. Не стоит перебарщивать с его размером, ведь огромные площади не смогут дать уютной атмосферы.
- Решение вопроса о проведении отопления требует дополнительных финансовых затрат.
- Ограничение площади участка предполагает выбор оптимальной толщины фундамента и несущих стен конструкции. Поскольку от толщины стен напрямую зависит теплоизоляция помещения, в этом случае не стоит экономить.
В зависимости от того, что будет храниться в подсобке, планируется разметка под коммуникации, оконные проёмы, стеллажи и другое дополнительное оборудование. Площадь гаражного бокса определяется от количества автомобилей. Можно построить помещение для двух и больше машин.
Из каких материалов можно строить хозблок
Застройщики отдают предпочтение кирпичным, деревянным, бетонным и каркасным конструкциям
Важно заранее ознакомиться с особенностями материалов
- Кирпич — самый популярный материал, который гарантирует долговечность будущего строения, надёжность его стен и презентабельность внешнего вида. Среди недостатков выделяют продолжительность и дороговизну стройки.
- Дерево — оптимальный вариант, если хозблок будет строиться около дома из такого же материала. Брус и доски отличаются безопасностью для людей и пользуются спросом, что обусловлено доступной стоимостью и стильным внешним видом. Деревянный каркас не нуждается в укладке фундамента, а для поддержания тепла и сухости в гараже с хозяйственным блоком в холодное время года достаточно поставить обогреватель средней мощности. Главный недостаток — высокий риск возгорания. При наличии легковоспламеняющихся жидкостей, которых в гараже всегда предостаточно, сухая древесина может вспыхнуть при малейшей неисправности.
- Бетон — самый дешёвый и доступный материал. Но внешний вид конструкции из него существенно уступает аналогам. Такой каркас устанавливается с фундаментом.
- Каркасные конструкции позволяют возвести постройку в течение нескольких дней, но в неблагоприятных условиях климата такой вариант просто нецелесообразен.
Собственники частных домов используют за основу гаража с хозблоком металлоконструкции, клееный брус, щитовые листы и прочие материалы. Для объединения помещений внутри обустраиваются переходы, двери в которых можно поставить из стекла или пластика.
Возведение мансарды: поэтапное руководство
Прежде чем приступать к строительным работам, необходимо составить проект надстройки. Его можно найти в сети интернета либо же составить, воспользовавшись услугами специализированных контор.
К таковым относятся:
- кровельный настил;
- обрешетка, за счет которой будет держаться крыша;
- брус, с помощью которого возводится сама конструкция и мауэрлат – опоры для стропильной системы постройки;
- диагональные скосы и опоры;
- изоляционный материал.
После подготовки всего необходимого, переходим к устройству самой конструкции:
- В первую очередь занимаемся монтажом мауэрлата, устанавливая его по всему периметру гаража. В таком случае, чаще всего, используют брус сечением 100х100 мм.
- С помощью саморезов и металлических уголков собираем и фиксируем каркас будущей крыши. Балки устанавливаем между стойками с шагом в 2 м.
- Фиксируем конструкцию посредством перемычек, располагая их поверх стоек.
- После этого закрепляются нижние стропила: сверлим пазы в основаниях брусьев, с помощью которых обеспечивается их прикрепление к мауэрлату. На этом же этапе необходимо срезать верхнюю часть балок по наклонному углу.
- Дальше прибиваем на стропила обрешетку, сконструированную из досок либо фанеры. Поверх нее посредством скоб закрепляем гидроизоляцию. Тут же укладываем пароизоляцию и еще один слой гидроизоляции.
https://youtube.com/watch?v=M7xqCuwIYgc
Типы крыши мансардных надстроек
Прежде чем говорить, как построить двухэтажный гараж, рассмотрим, какого типа мансарды возводят в качестве надстройки на гараже. Самым популярными вариантами являются сооружения с односкатной и двухскатной кровлей.
Рассмотрим подробнее характеристики различных типов устройства кровли:
- Односкатная крыша.
Наиболее экономически выгодный и простой в эксплуатации вариант устройства кровли. Главное, сделать угол наклона конструкции удобным для отхода снега и прочих атмосферных осадков. В противном случае она может не выдержать нагрузок и сломаться. - Двухскатная крыша с симметрическими скатными частями.
Один из недорогих видов кровель, которыми можно оснащать мансардные пристройки. В итоге, данный проект будет выглядеть как домик с детского рисунка. - Двухскатные крыши с разноуровневыми наклонами стропил, их еще в строительстве называют ассиметричными.
С точки зрения конструкции, такие проекты выглядят очень интересно, незбито. Вместе с тем, в процессе возведения данной кровли требуются расчеты, поскольку это не совсем типовой вид застройки. Поэтому прежде чем использовать эту идею, обязательно проконсультируйтесь с квалифицированными застройщиками. - Ломанный тип, полувальмовый.
Также является одним из популярных типов устройства кровли, за счет которого можно немного увеличить объем помещения. Реализация такой идеи – достаточно трудоемкий процесс, поскольку требуется установка стропильной системы под углами и правильная их фиксация. - Крыши с выносными слуховыми окнами.
Отличаются от классического двухскатного типа только устройством вертикальных слуховых окон на поверхности самой кровли.
Основным материалом в процессе строительства мансардных надстроек является брус. За счет этого второй этаж, возводимый над гаражом, будет одновременно прочным и легким, не оказывая большую нагрузку на фундамент и стены самого гаража.
Выбор места под строительство: что следует учесть
Выбор места определяется несколькими критериями. Не будем сегодня говорить о тех случаях, когда требуется оформление отдельного участка под строительство гаража где-то на окраине города. Рассмотрим только варианты возведения на частной территории.
Довольно распространённой разновидностью является гараж-пристройка, примыкающая к дому. Однако специалисты не рекомендуют подобное расположение по причине токсичности выхлопных газов, ГСМ, пожаро- и взрывоопасности. Лучше всего возвести бокс на небольшом удалении от жилища. Если планируется смотровая яма, следует определиться с глубиной залегания грунтовых вод. В остальном же, место строительства гаража своими руками, зависит только от желания владельца с учётом удобства подъезда авто к этому сооружению.
Бывает, что приходится готовить место под гараж и так ФОТО: commonsensecart.com
Особенности проектирования
Существует всего два пути составить проект дома с гаражом, чертежи которого вам понравятся: сделать все самостоятельно или обратиться в соответствующую строительную организацию за разработкой индивидуального проекта. Во втором случае вы получите:
- Полное техническое описание объекта;
- Полные чертежи с описаниями;
- План строения со всеми подробностями.
Эти же пункты включает в себя и типовые проекты домов одноэтажных с гаражом.
Типовой проект дома с гаражом
Если вы выберете типовой проект, то это может быть как простой проект 6 х 10 м, так и очень сложный и красивый проект, но нужно помнить, что типовые разработки не всегда подойдут именно для вашего участка и ваших финансовых возможностей. Готовые решения лучше использовать на участках с ровным рельефом и без особенностей ландшафта и грунта. Иначе проект придется корректировать.
При самостоятельной разработке проекта, если вы не архитектор, проще всего воспользоваться компьютерной программой, например, ArchiCAD. Такой смелый подход позволит вам претворить в жизнь все ваши фантазии, вплоть до мельчайших деталей, а проект получится оригинальным и уникальным.
Разработка проекта в программе ArchiCAD
Главные правила при создании проекта одноэтажного дома с гаражом:
- Правильная планировка инженерных коммуникаций;
- Максимальная функциональность гаражного помещения;
- Рационализированное общее свободное пространство;
- Правильная планировка, предусматривающая разделение и максимальное удаление жилой и хозяйственной части;
- Разбивка и благоустройство приусадебного участка и автомобильного подъезда.
Проект дома и гаража на разных уровнях
Даже множество архитектурных и дизайнерских вариантов проектов можно условно поделить на два класса:
- Гараж-пристройка к жилью;
- Подземный гараж.
При строительстве подземного гаража значительно возрастают затраты на землеройные работы плюс вывоз грунта, углубление, усиление и гидроизоляция фундамента. Также понадобится правильно оборудовать въезд в гараж с углом наклона 12°. Именно отдельный въезд намного уменьшит площадь вашего участка и потребует дополнительной защиты от снега, дождя, наледи, и т.д.
Архитектурные решения
Простейший проект имеет прямоугольную форму с примыкающим гаражом к боковой стене жилого строения (см. рисунок ниже). Преимущества такого варианта – максимальное использование пространства.
Прямоугольный проект
План и место дома на участке
- Такие проекты предполагают размещение здания на возвышенности участка, если она существует, для максимального и более продолжительного естественного освещения. Если ваш участок расположен в низине или имеет ровную поверхность, то дом строится на северо-востоке, чтобы дом освещался солнцем максимально долго;
- Фасад дома должен выходить на юг, при этом проект дома с гаражом можно дополнить террасой;
- Чем ближе въезд в гараж к воротам, тем лучше;
- Перед въездом необходимо оборудовать парковку для кратковременной стоянки или для других автомобилей.
Расположение дома с гаражом на участке
Внутренняя планировка дома и гаража:
- Гараж с подсобными помещениями должен находиться со стороны севера;
- Гостиная в доме должна располагаться с южной стороны;
- Восток идеально подойдет для спален, детских и гостевых комнат.
- На западе – столовая, общая или игровая комната.
Следите за правильным расчетом площади гаража, чтобы открывающиеся двери автомобиля не задевали стены и позволяли свободно выйти из машины.
Для максимально комфортного проживания в таком доме и для оптимально удобной эксплуатации гаража рекомендуется обустроить небольшой тамбур между пристройкой и жилыми помещениями. Тамбурная пристройка сократит потери тепла в неотапливаемом гараже, и станет препятствием для проникновения посторонних шумов в дом из гаража. Также гараж – очень удобное место для расположения котла и другого отопительного оборудования, подальше от перехода между помещениями.
Еще один проект
Стиль дизайна дома в один этаж с пристройкой-гаражом можно выбирать любого направления – это зависит только от хозяина. При этом нужно учитывать архитектуру дома, форму кровли, экстерьер приусадебного участка. Если у вас большой участок, то дизайн рекомендуется в классическом или старинном стиле, на маленьком участке лучше будет выглядеть дом в минималистическом стиле или хай-тек.
Неважно, типовой проект одноэтажного дома с гаражом вы выдерете, или закажете индивидуальный вариант со своими решениями. Если вы будете придерживаться наших рекомендаций, то в результате получите комфортный и функциональный загородный дом с удобным гаражом
Достоинства и недостатки планировки дома с гаражом
По сравнению с раздельно стоящими гаражом и домом подобные строения обладают неоспоримыми преимуществами:
- занимают меньше места на участке. В результате удаётся более рационально распорядиться имеющейся площадью;
- позволяют сэкономить на количестве используемого материала, тем самым удешевляя строительство;
- имеют единые с жилым строением коммуникации, в том числе отопительную систему;
- могут использоваться для хранения не только автотранспорта, но и хозяйственных вещей;
- предоставляют возможность комфортного использования. Из жилой зоны внутрь пристройки можно попасть, не выходя на улицу. Это значительно облегчает процесс загрузки и разгрузки авто;
- обеспечивают более надёжную защиту от противоправных действий других лиц. Возможна установка единой охранной системы;
- гараж может использоваться в качестве спортзала или мастерской.
Для размещения строения требуется меньше места, чем для двух отдельно стоящих зданий
Чтобы подойти к машине, не надо выходить на улицу
Из недостатков стоит отметить повышенные требования к выполнению тепло— и звукоизоляции, чтобы не допустить проникновения шума и холода из пристройки внутрь жилой зоны. Также такое строение сложно возвести на участке со сложным ландшафтом. Значительные перепады по высоте потребуют значительных финансовых вложений.
Уровень теплоизоляции пристройки должен быть достаточным
