Стандартные размеры
Размеры гаража-пенала напрямую зависят от габаритов автомобиля. Также вы заранее должны понять, нужно ли вам свободное пространство для установки стеллажей. Согласно стандарту стальные конструкции должны иметь выпуск в пределах 1 метра на каждой стороне.
На сегодняшний день выделяют 2 вида гаражей-пеналов:
- изделие на одно транспортное средство с размерами 3х6х2,5 м;
- широкая модель, предназначенная не только для хранения автомобиля, но и для небольшой мастерской с габаритами 3х9х3 метра.
Несмотря на то, что внешне гараж-пенал кажется массивным и тяжелым, на самом деле его вес с кровлей без фундамента варьируется в пределах двух тонн. Благодаря тому, что параметры конструкции небольшие и компактные, именно такую модель выбирает большинство автовладельцев. Теперь нет необходимости устанавливать мощные конструкции с фундаментом.
Учтите, что вес постройки зависит не только от ее габаритов и формы, но и от толщины металла. Если используется профнастил с толщиной 2 мм, масса гаража будет приблизительно 1 тонна. Если же толщина листа в пределах 6 мм, то гараж будет весить более 2 тонн. Учитывайте это при выборе манипулятора на груз.
Примечания
- Для утепления гаража потребуется уложить на крышу рулонные теплоизоляционные материалы, которые следует закрепить на сплошной дощатой обрешетке, а на стенах с внешней стороны смонтировать пе-нополистирол толщиной 75 мм, а внутри обить их плитами ПЛП толщиной 8 мм.
- При изменении ширины гаража до 350 см (не более) нужно откорректировать размеры рам 1 и 2, а также сделать сечение стропил 150×75 мм.
- Устройство смотровой ямы или погреба надо проводить, отступив внутрь на 50 см от осей здания.
Гараж-пенал получил широкое распространение в конце прошлого столетия, когда жители больших городов начали их устанавливать буквально везде. Пустыри, детские площадки, гостевые карманы и дворовые парковки «преобразились» с появлением большого количества подобных тентов. О том, что собой представляет гараж-пенал, и как возвести его своими руками, расскажем ниже.
Гараж-пенал — экономия времени и денег
Пенал, основой которого является несущий профлист из оцинкованной стали, по закону приравнивается не к постройке, а к автомобильному тенту, и его строительство обходится в разы дешевле гаража
.
Профнастил – это профилированный лист стали холодного проката с защитным антикоррозийным покрытием в виде ЛКМ или окиси цинка. В зависимости от типа, материал может иметь толщину от 0,7 до 1,5 мм, а показатели его надёжности значительно превышают возможности гладколистового материала. Именно волновой прокат делает конструкцию более жёсткой и устойчивой.
Название гараж-пенал непосредственно связано с легкостью, удобством и компактностью конструкции, которую можно устанавливать в любом месте, не нарушая при этом закон. Строение, при расчёте размеров которого учитываются все пожелания автолюбителя, не займёт много места, и легко впишется в отведённое для него пространство.
Гараж-пенал представляет собой легко транспортируемую конструкцию
Помимо малого веса, пенальный гараж хорош тем, что его можно при необходимости с лёгкостью разобрать и перенести на другое место
. Сроки постройки гаража предельно минимальны — это займёт не более 2 часов.
Конструктивные особенности стандартного пенала
Профильный «домик» для стандартной машины имеет следующие габариты:
- Высота – 2,5 м;
- Длина – 6 м;
- Ширина – 3 м.
Размеры гаража могут варьироваться в зависимости от особенностей его «обитателя».
Как видите, пенальный гараж обходится без фундамента
Чтобы сооружение прослужило как можно дольше, в конструкции предусматривается уклон крыши, который лучше делать на одну сторону при помощи стоек разных размеров
. Стоимость сооружения с весом около тонны не превышает 20 000 – 30 000 рублей.
Отличительными чертами пенального гаража являются отсутствие необходимости в фундаменте и достаточная прочность.
Как собрать гараж-пенал: схема и этапы работ
Чтобы собрать все своими руками, придется потратить время на составление чертежей и ознакомление с инструкцией.
Каркас
Сначала собирается каркас ворот, которые будут установлены в гараже. Для этого заготавливают две железные стойки с высотой около двух метров и три металлических профиля длиной полтора метра. Крепежные элементы металлопрофиля подсоединяются к верхней и нижней части стоек. В результате получится рама, которую обшивают листами профнастила.
Инструкция по сборке
Монтаж гаража-пенала осуществляется в несколько последовательных этапов:
- Подготовка основания. Конструкция должна ставиться на основание, укрепленное песком.
- Сооружение каркаса. Для изготовления каркаса гаража понадобятся плотные металлические трубы.
- Сборка стен. После изготовления каркаса нашиваются металлические листы, которые будут выполнять функцию гаражных стенок.
- Создание напольного покрытия. Собирать пол надо после сборки каркаса и стенок. Для его изготовления можно использовать деревянные доски или железные листы.
- Укладка крыши. В конце верх гаража обшивается профилированными листами.
Составляем проект и смету
Во избежание лишних расходов и большого количества оставшегося материала перед строительством важно продумать каждую деталь конструкции. Все нюансы следует перенести на составленный чертёж
Его можно создать самостоятельно при помощи подручных инструментов в виде линейки, циркуля и карандаша или же воспользоваться компьютерной программой.
Шкафчики или стеллажи в гараже обязательно должны быть
Для примера будет взята привычная конструкция с указанными выше стандартными габаритами:
- Профнастил берётся с расчётом общей площади стен, ворот и крыши пенала, которая не превышает 65 м 2 . С учётом средней стоимости материала профилированный лист обойдётся вам примерно в 10,5 тыс. рублей.
- Листы металла нужны для 14 пластин. Стоимость 1,5 м стали выйдет не дороже 100 рублей.
- Профиль для стоек и ригелей. С учётом габаритов среднестатистического гаража-пенала потребуется 110 м квадратного профиля (50х50 мм), стоимость 1 погонного метра которого составляет около 50 рублей. В итоге на несущие элементы конструкции потребуется 5,5 тыс. рублей.
- Уголки для крепления профлиста (10 м). Внешний уголок стоит не более 100 р. за 1 погонный метр, в итоге потребуется около 1 тыс. рублей.
- Петли для установки дверей. В зависимости от конструкции «портала», данный элемент может отличаться. Для стандартных распашных ворот понадобится 2 комплекта петель, что в общей стоимость составит около 150 р.
- Крепёжные элементы (болты и саморезы) лучше брать не строго по рассчитанному количеству, а с небольшим избытком. На крепёж в общей сложности понадобится около 1 тыс. рублей.
Если для вашего автомобиля стандартные размеры гаража не подходят, все подсчёты производите, исходя из своих потребностей.
Материалы и инструменты
Большое значение имеет этап подготовки
Важно заранее купить всё необходимое, чтобы при строительстве не приходилось отвлекаться на докупку болтов или поиск шуруповёрта
Инструменты для постройки гаража:
- Сварочный аппарат с электродами;
- Болгарка;
- Электрическая дрель со свёрлами;
- Шуруповёрт с битками;
- Отвес и уровень;
- Маркер или строительный карандаш, угольник, рулетка.
Большая часть инструментов для возведения гаража-пенала есть у любого мастера
Материалы:
- Стальной профиль квадратного сечения;
- Листовой металл;
- Профнастил;
- Щебень и песок (при необходимости);
- Крепёж (навесы, гайки, колышки, саморезы и болты).
Преимущества и недостатки конструкции (статья 1)
Сначала для сомневающихся личностей обосную, почем я считаю профлисты и каркас из профильной трубы для гаража лучшими материалами для строительства.
Лично для меня определяющими факторами при выборе проекта оказались:
- Доступная цена постройки
. Тонкие гофрированные листы металла и прямоугольные трубы обойдутся гораздо дешевле, чем необходимое количество или пеноблоков. И это не говоря о других необходимых материалах. - Недорогой и легкий фундамент
. Вес будущей конструкции будет маленьким, поэтому конструировать мощное основание не нужно. Это сэкономит вам денежные средства, время и усилия на возведение укрытия для своего ненаглядного автомобиля. - Простота выполнения работ
. Сам процесс при должной сноровке не сложнее, чем постройка домика из детского конструктора. Особенно если вы будете точно соблюдать те советы, которые я даю в этой статье. - Прочность
. Несмотря на кажущуюся хлипкость каркасного гаража, благодаря использованию профильной трубы строение будет очень крепким и выдержит даже ураганный ветер. Ну и немалый слой снега сверху. - Возможность демонтажа
. Если при сборке вы, как и я, будете использовать разъемные соединения (болты с гайками вместо сварки), то весь этот домик можно легко разобрать и перевезти на новое место. Или продать.
Мне эта конструкция так понравилась, что потом на своем участке я построил еще немало вспомогательных домиков (сарай и летний душ) из профильных труб. Но об этом расскажу потом, сейчас не буду отрываться от темы.
Не могу не упомянуть об одном недостатке строения. Из-за слишком тонких металлических стен, внутри гаража будет холодно. Поэтому придется его утеплить минеральными матами, стекловолокном, пенопластом или другим подобным материалом.
Преимущества и недостатки
На каком типе гаража лучше остановить свой выбор, зависит от того, для чего в принципе вам нужно укрытие. Если защитить автомобиль от осадков, подойдет простой тент или ракушка, а если в помещении гаража хотелось бы не только хранить машину, но и заниматься ее ремонтом, то смело выбирайте гараж-пенал. Он также станет отличным выбором, если вы хотите сохранить свой автомобиль в целости и сохранности и защитить его от внешних климатических воздействий или попросту от воров и вандалов.
Преимущества такой компактной конструкции очевидны:
- не потребует много места для размещения;
- простота сборки – вам наверняка удастся построить гараж самостоятельно даже без привлечения дополнительной помощи, и всего за один день;
- долговечность и высокая надежность каркаса из металла;
- так как гаража-пенал возводится, как правило, без утеплителя, вы будете избавлены от конденсата, поэтому автомобилю не грозит ржавчина;
- небольшой вес позволяет отказаться от использования фундамента;
- максимально короткие сроки возведения;
- вам даже не понадобится хождение по инстанциям ради документального оформления гаража;
- мобильность – при необходимости вы сможете разобрать такую конструкцию и перенести ее в другое место;
- простота обслуживания – при соблюдении всех нормативов при монтаже вам почти не понадобится ухаживать за таким гаражом;
- можно использовать «пенал» не только для хранения автомобиля, но и для произведения мелкого авторемонта, а также хранения инструментов, запчастей или садового инвентаря;
- возможность выбора механизма ворот: распашные или подъемные;
- широкий диапазон размеров;
- идеально вписывается в любой ландшафт, не нарушая общего архитектурного решения;
- эстетическая составляющая, возможность выбора практически любого оттенка гаража.
Из недостатков отметим лишь сильный разогрев «пенала» в летнее время, поэтому идеально было бы расположить его где-нибудь под кроной дерева.
Это интересно: Энергосберегающие обогреватели для дачи
Особенности конструкций
Для начала следует понять, что такое гараж-пенал. Как правило, в качестве основы используется профнастил из оцинкованной стали. Для строительства можно использовать толщину листа 0,7-1,5 мм. Стоит отметить, что профиль в виде волны придает конструкции дополнительную жесткость. Для усиления сооружения необходимо установить каркас из металлических профилей квадратного или прямоугольного сечения. Пенальный гараж дополнительно можно утеплить, для чего изнутри стенки обшиваются теплоизоляционным материалом.
При проектировании гаража необходимо учесть размеры автомобиля, площади участка, который может быть выделен под сооружение. Также следует предусмотреть наличие свободного пространства внутри гаража, позволяющее нормально передвигаться и производить ремонтные работы, хранить инструменты и средства для автомобиля. Поэтому предварительно рекомендуется выполнить чертежи постройки, что позволит исключить ошибки при строительстве.
Гараж-пенал отличается рядом достоинств. К ним относятся:
- Экономия. Строительство конструкции обойдется в небольшую сумму, особенно, если монтаж будет произведен своими руками.
- Мобильность и компактность. Сооружение легко разобрать и переместить на новое место.
- Малый вес, что не требует устройства фундамента. Достаточно утрамбовать площадку под конструкцию, либо положить асфальт или бетон.
- Легкость и простота монтажа, позволяющая выполнить все работы самостоятельно.
- Возможность установки конструкции в любом удобном месте, в том числе рядом с домом.
- Прочность и стойкость, что обусловлено использованием профнастила.
- Легкость и простота обслуживания. За все время эксплуатации гараж-пенал практически не требует ухода.
- Эстетичность. Профилированные листы производятся различных расцветок, что позволяет подобрать оптимальный вариант постройки.
Технология постройки
В основании рамы устанавливают шарниры. Для крепежа отлично подходят болты или проушины, которые делают из полосовой стали. В качестве рам для сооружения можно также использовать дюралевые или стальные трубы, которые при сборке фиксируют с металлическими направляющими элементами. Деревянные реи, применяемые для сборки рам, сцепляют болтами из латуни. Также можно для крепления деревянных деталей применить специальный казеиновый клей.
Для обшивки гаража ракушки используют брезент или любую высокопрочную ткань, которую применяют в производстве тентов для грузовиков или в пошиве палаток. Вместо ткани можно применить тонкие листы профнастила, которые можно раскроить на отдельные элементы. Фиксируют ограждение гаража ракушки к конструктивным элементам капроновым шнуром или металлической высокопрочной проволокой.
В зимнее время с гаража ракушки нужно регулярно счищать снег для предотвращения протекания конструкции или ее деформации вследствие значительной массы снежной шубы.
Гараж ракушка, в зависимости от модели, может оборудоваться разнообразными механизмами для открывания ворот. У некоторых видов ворота закатываются вверх за счет использования противовеса или специального пружинного механизма. У других моделей – раскрываются нараспашку.
Если гараж ракушка будет установлен в проходном месте, а не на своем загородном участке, желательно его оснастить противоугонной сигнализацией. Затраты финансов и времени на постройку гаража значительно меньше, чем угон транспортного средства. Поэтому любому автовладельцу выгоднее выкупить небольшой по размерам участок земли и поставить на нем гараж, чем постоянно волноваться за автомобиль, оставленный без присмотра.
Как сделать гараж пенал своими руками. Проблема с размещением авто была и 20 лет назад, и сегодня, и вряд ли она когда-нибудь исчезнет. Из-за этого растет количество платных парковок, стоянок и количество транспортных средств, и по этой причине покупка гаража доставляет владельцу трудности в виде местоположения оного, цены и прочего.
По этой причине многие автолюбители делают выбор в пользу обычного гаража пенала.
Вначале может показаться, что нет ничего особенного в устройстве металлического гаража-пенала:
При расчете массы гаража с учетом каркаса, который весит от 100 до 130 кг общий вес с листами профнастила составит примерно 340 кг. По итоговому расчету прекрасно видно, что общий вес с учетом фундамента не будет более полутоны. Если вы собираетесь сделать гараж-пенал для микроавтобуса, конструкция может весить тонну.
Многие автолюбители в больших городах, которые паркуют авто возле дома, сменили -ракушку на гараж-пенал.
Достоинства и недостатки
У каждой конструкции, в том числе и гаража, есть свои преимущества и недостатки, и такой гараж не исключение. Можно искать недочеты и проблемы при использовании такого бокса из стали, но спрос на такие конструкции доказывает, что именно они являются надежной защитой от взломов. Эффективность этой конструкции лучшего всего оценить из своего опыта.
Условия хранения автомобиля в металлическом гараже-пенале
По ряду причин этот гараж можно называть самым лучшим способом хранения авто:
Но и недостатков полно – сильный нагрев летом, слабый уровень защиты. Проблемы можно решить, если вы подведете к гаражу электроэнергию.
Строить самостоятельно или покупать?
Определившись с решением об установке гаража-пенала, многие автовладельцы сталкиваются с вопросом, каким образом это осуществить. В свободной продаже можно найти и приобрести все расходные и основные материалы, крепеж, инструменты, чертежи. И самостоятельно своими руками собрать и установить на заранее выбранной территории. Одной из существенных трудностей в таком варианте будет выбор и устройство механизма открывания дверей. Распашные ворота дешевле и проще в обслуживании. Модификация автоматического срабатывания на открывание дороже и требует тщательного наблюдения в процессе эксплуатации.
Совет: устройство крыши необходимо сделать с небольшим наклоном в удобную сторону — для схода снега. Иначе придется регулярно очищать кровлю, чтобы избежать деформации или возможного протекания.
Множество объявлений в газетах «куплю гараж» и постоянное увеличение количества автомобилей в мегаполисах позволяют использовать идею сборки конструкций пенального типа для организации бизнеса. Это в достаточной степени выгодно, поскольку относится к узкой специализации и не требует значительных первоначальных вложений финансовых и трудовых ресурсов.
Для лучшей сохранности автомобиля рекомендуется ставить его в гараж. Отличный вариант — это гараж-пенал. Строительство такого сооружения обойдется в небольшую сумму. При этом обеспечивается надежная защита от угона, атмосферных осадков. Также в таком помещении гораздо удобнее проводить ремонт транспортного средства. И еще одна особенность гаража-пенала — это возможность сборки своими руками.
Сборка
Цена сборки и монтажа постройки – это 10% от стоимости объекта. Но большинство людей, которые когда-либо сталкивались со строительными работами, предпочитают собирать эту конструкцию самостоятельно.
Изначально надо подготовить участок для монтажа, убрать дерн и тщательно выровнять горизонт площадки с применением трамбовки и уровня. Как правило, изначально участок посыпают гравием и утрамбовывают колотушкой из дерева. Затем насыпается слой песка, после чего можно начинать собирать и устанавливать гараж.
- Первым делом собирается основание и боковые стены. Перед сборкой высчитываются по схеме и заготавливаются стальные отрезки необходимых размеров и форм. Согласно схеме установки, каждая деталь отмечается и подписывается в соответствии с ее позицией в каркасе.
- Собирается нижний контур, в почву забиваются установочные колышки, затем выкладывается прямоугольник нижнего контура, соединяется болтами и точки фиксируют сварочным оборудованием. Если все диагонали четко сошлись, значит их сваривают окончательно. Затем свариваются поперечные нижние отрезки.
- К низу крепят вертикальные стойки, их надо выравнивать рулеткой, отвесом и уровнем.
- Горизонтальные трубы монтируют на болты. Их также надо зафиксировать сварочным аппаратом.
- Сваривается верхний контур из труб и профиля. На вертикальные стойки монтируются боковые отрезки и крепятся после выравнивания сваркой и болтами. Такую же работу следует выполнить с перемычками передней и задней стены гаража-пенала.
- На каркасе фиксируется саморезами профнастил и устанавливаются ворота.
Профессионалы советуют после завершения сборки головки саморезов заварить или убрать отверточный паз болгаркой

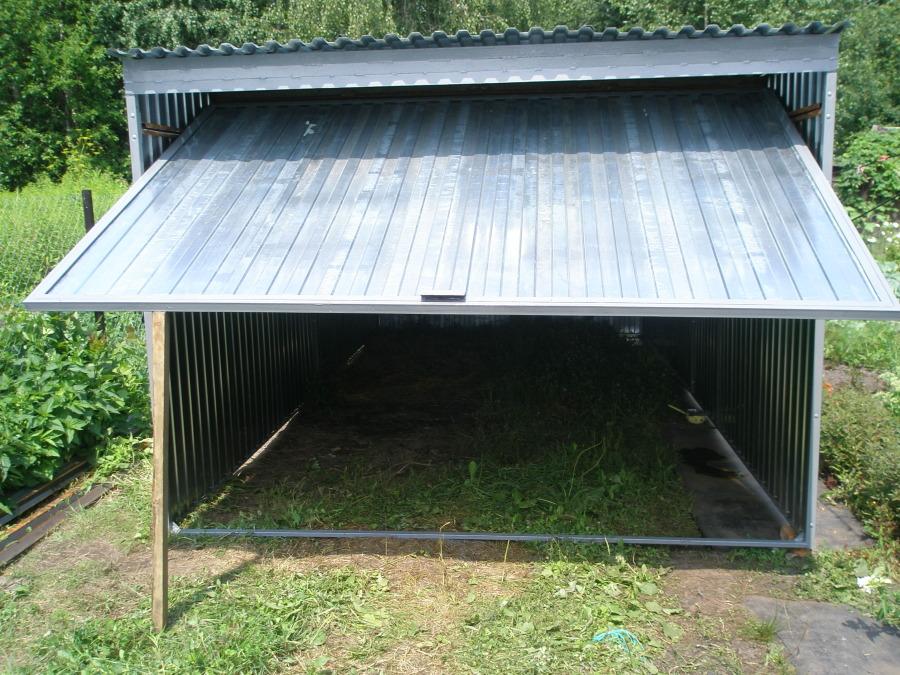

Выбирая ворота, обратите внимание на подъемные модели. Они снижают и распределяют равномерно нагрузку на переднюю стенку постройки
Стоимость распашных ворот меньше, но спустя несколько лет их придется часто выравнивать и подгибать по раме, поэтому прослужат они не так долго, как хотелось бы.
Если вы не уверены, что сможете справиться с такой масштабной работой, то вам лучше сразу обратиться за помощью к опытным специалистам, которые максимально быстро соберут конструкцию, благодаря чему она прослужит долго.
Гараж-пенал при желании можно утеплить минватой, это обеспечит уменьшение перепадов температуры и улучшение вентиляции, в результате чего внутри будут оптимальные условия для хранения машины. Можно применять пенопласт в той ситуации, если гараж будет установлен на охраняемом участке, иначе недоброжелатели могут с легкостью поджечь конструкцию. Также обязательно учтите, чтобы внутри не собиралась вода и снег. Зазор между низом облицовки и грунтом рекомендуется закрыть отмосткой из песчаной подушки и плитки для тротуара.
Чтобы успешно закончить строительство гаража-пенала, надо предварительно тщательно продумать даже мельчайшие детали и обязательно указать их на чертеже. Составление схемы поможет вам с максимальной точностью определить необходимое количество материала и позволит сэкономить массу средств. Предусмотрите в помещении наличие всевозможных компактных, но вместительных шкафчиков, в которые можно поместить инструменты и запчасти.
О том, как собрать гараж из профнастила, смотрите в следующем видео.

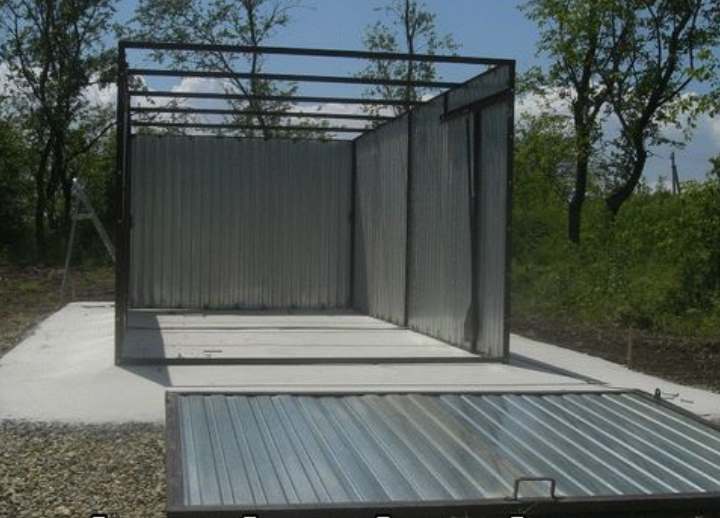

Монтаж гаража-пенала
Монтаж гаража-пенала достаточно прост. Технология сборки состоит из следующих этапов:
- Изготовление каркаса из металлических профилей. Профиля между собой скрепляются с помощью сварного или винтового соединения. При этом необходимо контролировать ровность элементов, проверять их положение с помощью строительного уровня. Каркас состоит из верхних и нижних, задних и передних стоек. Для усиления конструкции необходимо установить и поперечную перекладину.
- Монтаж обшивки. На каркас нашиваются листы профнастила. Они крепятся к профилям при помощи саморезов по металлу. При монтаже необходимо следить за ровным расположением всех элементов. На данном этапе крепится задняя, боковые стенки, пол и потолок.
- Установка ворот. Как правило, передняя стенка выполняет функцию ворот. Для удобства в них часто предусматривается дверь. Створки распашного типа устанавливаются на петли. Полотно тоже изготавливается из профнастила, который крепится на каркас из металлических профилей.
- Утепление гаража. Если гараж строится на даче, то его утеплять не нужно. Если же конструкция предназначена для круглогодичного использования, то рекомендуется нашить изнутри теплоизоляционный материал, будет комфортнее проводить ремонтные работы. И автомобиль будет скрыт от негативного воздействия окружающей природы, в том числе и от холода. Для утепления можно использовать минеральную вату, пенопласт. Второй вариант используется чаще, так как стоит недорого, прост в монтаже, долговечен, стоек к влаге (в отличие от многих других утеплителей).
Мы предлагаем достойный выход из тупиковой ситуации! Постройте компактный гараж-пенал: цены на такое сооружение колеблются в среднем от 1000-1500 $, что очень дешево по сравнению со средней рыночной стоимостью на более-менее приличный капитальный «автодомик».
Гараж ракушка – это легкое сооружение сборно-разборной конструкции, пользующейся большой популярностью у современных автолюбителей. Такой тип гаражного сооружения появился еще в середине 90-х годов и быстро стал востребован среди владельцев частных машин. Несмотря на простоту возведения, несложный набор используемых материалов и инструментов, гараж ракушка своими руками построенный будет служить владельцу авто долго и надежно.
Возведение гаража ракушки гарантирует любому автовладельцу следующие преимущества:
- Экономию средств. Стоимость любого гаража ракушки по сравнению с капитальными строениями значительно ниже.
- Экономию времени. Возвести такой тип сооружения вполне можно за 1-3 дня. Продолжительность работ зависит от уровня подготовки основания и комплектации стройки.
- Простоту установки. Сделать гараж ракушку самостоятельно сможет даже человек без навыков в области строительства.
- Удобное месторасположение гаража ракушки, который можно расположить на небольшом участке рядом с домом.
- Надежная защита автомобиля от различных воздействий и посягательств.
Для установки этого типа гаража необходима только выровненная площадка земли и немного свободного времени.
Заключение
Металлический гараж-пенал можно утеплить минеральной ватой, что уменьшит перепады температур и сделает лучше. Можно использовать
Все дачники, у которых есть колеса, сталкиваются с одной и той же проблемой: как укрыть своего железного коня, стоящего на участке, от непогоды и прочих природных фокусов (ну, например, от сосновой смолы)?
Вопрос только на первый взгляд кажется несущественным. И ведь действительно, понять, что выгоднее – приобретать чехол-тент, укрытие с металлическим каркасом и листами поликарбоната или же возводить более серьезную постройку, — не сразу и получится. Кто-то при этом еще ссылается на нехватку финансов, кто-то — на отсутствие опыта строительства, а кто-то – на дефицит свободного места.
Я тоже прошел через все эти этапы и на практике пришел к тому, что лучше всего построить на дачном участке навес (с каркасом из бруса и кровлей из любых подходящих материалов), который со временем можно трансформировать в:
- а) легкий гараж;
- б) утепленный гараж со смотровой ямой;
- в) хозяйственное помещение для хранения сельхозтехники, инвентаря и дров, с возможностью устроить там еще и погреб.
При этом затраты на возведение этой конструкции минимальны, а сама она довольно проста, и с ней сможет справиться любой дачник, у которого руки на месте. У меня такой гараж-пенал получился размером 3×6 м (самое оптимальное решение). Израсходовал на него примерно 0,9 куба пиломатериалов и 14 асбесто-цементных листов кровельного шифера. Затем (через год) поставил ворота и обшил стены. Что получилось – хорошо видно на фото.
