Как сделать перемычку над воротами гаража своими руками

Рабочий эскиз

Как сделать козырек на гараже? Начинаем с эскиза:

  1. Снимаем и фиксируем размеры фасада, ворот, простенков. В нашем примере прямоугольный козырёк наклоним над воротами на 15 градусов, его вылет составит около метра.
  2. При стандартной 3-метровой ширине ворот, козырёк протянется по фасаду на 4 метра. Вспоминаем школьную геометрию, вычерчиваем два треугольника, обеспечивающих принятый угол наклона. Длина верхнего элемента треугольника должна составлять 1,0 метр — такой ширины будет кровля навеса.
  3. По стороне, прилегающей к фасаду, можно сделать в 15-20 см выносы стального уголка для более надёжной фиксации каркаса на стене. Треугольники снабжаем рёбрами жёсткости в форме английской буквы W.
  4. Обе треугольные опоры соединяем двумя продольными 4-метровыми уголками. В центре получившегося прямоугольника 1,0 х 4,0 м размещаем поперечный уголок. На нём будут соединены два листа кровли.
  5. Вправо и влево от центра размещаем другие несущие кровлю поперечные уголки с шагом не более 40 см. Длина каждого из этих уголков — 1,0 м.
  6. По уголкам, прилегающим к стене, размечаем отверстия для анкерных болтов. Такие болты не дёшевы, но их можно заменить специально нарезанными заострёнными стержнями из 10-12 мм стальной арматуры. Забив такой стержень поглубже в стену, обвариваем его по уголку, лишний кусочек стержня обрезаем болгаркой.

В целом эскиз даст вам полное представление о конструкции, позволит точно рассчитать необходимое для навеса количество материалов, крепежа, подсчитать их стоимость.

Эскиз козырька над воротами гаража:

>

Кованые элементы

Нынче в строительных торговых центрах предлагается хороший выбор декоративных кованых элементов. Не стоит упускать возможность украсит ими стойки навеса.

Захватите с собой в магазин эскиз с размерами, и подберите подходящие элементы. Кроме эстетичности они прибавят стойкам дополнительную жёсткость.

Покупка материалов

В магазинах длинные листы ячеистого 6-мм поликарбоната шириной 2,01 м нарезают на куски с шагом в 1,0 м.

Почему бы нам не взять более толстый поликарбонат? Дело в том, что листы потолще во многих магазинах резать отказываются. Просим отрезать 2 метра и разрезать наш лист пополам.

Получаем материал для навеса из двух листов 2,0 х 1,0 м желаемого цвета. Здесь же покупаем саморезы с термошайбами для крепления листов. Можно обойтись и без них, используя саморезы и широкие шайбы из гаражного арсенала крепежа.

Нужно лишь помнить, что пережимать сотовый поликарбонат нельзя. Необходимо чуть не дотягивать крепёж, оставляя полимеру микрозазор для теплового расширения. В противном случае через год-другой в его структуре могут появиться трещины.

Если бюджет позволяет, купим соединительный профиль для листов. Но и от него можно оказаться. Листы соединим по центральному уголку каркаса тонкой стальной полосой.

Нужен ещё профиль примыкания к стене. Он не позволяет дождевой воде стекать по стене в щель между листами поликарбоната и фасадом.

Этот элемент можно заменить пластиковым плинтусом либо жестяным уголком-отливом.

Торцевые замыкающие профили препятствуют влаге проникнуть в полости ячеистого листа. Их можно заменить специальной торцевой лентой.

При покупке металлических уголков для удобства перевозки просим нарезать их под примерный (а если хорошо попросить — и точный) размер. Для болгарки покупаем отрезной диск по металлу, для перфоратора — сверло по бетону под установку анкерных болтов и сверло по металлу под диаметр болтов или самодельных арматурных крепёжных стержней.

Основные правила монтирования

Конкретные этапы по установке перемычки над окнами зависят от того, какой вид изделия используется. Монолитные конструкции обычно устанавливаются без какой-либо подпорки с нижней части проёма. Сборные конструкции из U-блоков требуют создания временного деревянного помоста на уровне стенового проёма. Это позволяет избежать прогибов до момента, пока залитый бетон не наберёт прочность. Обычно помост держат под сборной балкой около 22 дней.

При использовании материалов с низкой теплопроводностью потребуется минимальное утепление дома Источник blockhouse66.ru

Среди правил, которых обязательно требуется придерживаться при монтаже, выделяют:

  • при кладке на уголки или на временную опалубку требуется использовать раствор с повышенным уровнем прочности;
  • для монтажа тяжеловесных конструкций необходимо использовать кран;
  • при заливке бетона обязательно применяется арматура;
  • все расчёты производятся заранее и с запасом по прочности;
  • готовые решения приобретаются только в проверенных строительных компаниях, которые предоставляют товар, соответствующий государственным стандартам.

Если перемычка над оконным проёмом будет недостаточной прочности, то дом может начать разрушаться. Создание или монтаж готовой балки – наиболее ответственный момент при кладке стены, от которого зависит общая прочность будущей постройки и её срок службы.

Строительством жилого дома из газобетонных блоков должны заниматься квалифицированные специалисты. Во время расчёта определяются размеры перемычек и их несущие возможности. При формировании оконных и дверных проёмов ни в коем случае нельзя торопиться. Если выбор был сделан в пользу заливки бетона, то нужно обязательно дождаться момента набора полной прочности раствора, прежде чем продолжать работы.

Поточный ремонт ворот

В ремонте следует различать две операции, совершенно разные по трудоемкости и сложности выполнения:

  1. Поднять одну или обе створки, без демонтажа рамы, стоек или корпуса, на которых закреплены ворота гаража;
  2. Капитальный ремонт или замена рамы, в этом случае приходится разбирать кладку и поднимать или удалять сварную рамную конструкцию, на которой вывешиваются створки.

Совет!
Если у вас нет навыка проведения сварочных работ, любую замену рамы или створок лучше доверить специалистам.

Как поднять ворота в гараже

Самая простая и доступная процедура, при наличии навыка можно постараться приподнять даже очень тяжелую створку в одиночку. Например, если износ поверхности трения петель достиг своего предела, и ворота гаража стали цеплять за верхний край отмостки, необходимо вставить ремонтные шайбы

При этом обратите внимание, правильным будет установка двух тонких стальных шайб из каленой полированной стали. Суммарная толщина шайб должна быть такой, чтобы увеличить высоту створки ворот гаража над пороговой балкой

Каждая шайба имеет вырез на ширину поворотной оси петли и смазывается только с одной стороны.

В этом случае нет необходимости даже поднимать и снимать ворота гаража, достаточно просто приподнять их на высоту в несколько миллиметров, чтобы вставить в образовавшуюся щель в петлях по паре стальных шайб. Чтобы поднять створки ворот, необходимо вывернуть их на угол более 90 о, затем под нижний срез створки, как можно ближе к оси вращения, установить деревянный или стальной клин. Несколько ударов по клину помогут поднять ворота на 2- 3 мм. Далее можно вставить подкатной домкрат, поднять створку на любую высоту и даже снять ее при необходимости. Если петли полностью вышли из строя, приходится поднимать и переваривать.

Таким же способом выполняют ремонт, если из-за деформации петель или каркаса ворот гаража произошло провисание створок. В этом случае под край створки, как можно дальше от оси вращения, устанавливают домкрат и начинают медленно поднимать, осаживая кувалдой место деформации петли или каркаса. Если в конструкции створки имеется калитка, ее нужно зафиксировать болтами или стяжкой, но не снимать. Чаще всего за 5- 6 переходов удается отрихтовать ворота, если нет, нужно поднимать на максимальную высоту, устанавливать домкрат в горизонтальном положении с упором на противоположную стойку рамы и «выдавливать геометрию» каркаса до полного выравнивания балок и петель.

Поднятие рамы гаражных ворот

Наиболее сложной и трудоемкой операцией по ремонту ворот гаража является подъем рамы. Тяжелая стальная конструкция забетонирована в кирпичные боковины, поэтому, прежде чем поднимать конструкцию, следует освободить пространство для подъема и снять створки ворот.

Если раму вместе со створками планируется поднять над уровнем грунта из-за проседания фундамента гаража, прежде чем поднимать ворота, потребуется выбить верхнюю часть кладки на кирпич или два, в зависимости от высоты подъема. Перфоратором или строительным молотком и зубилом выбивают цемент из-под боковых стоек рамы и пороговой балки.

Обычным ломом поддевают нижнюю часть рамы и приподнимают на небольшую высоту, сначала в центре, а после установки первого клина аналогично пробуют поднимать с левого и правого краев. Если удается поднять раму, то забивают боковые клинья. Их ставят, как правило, с противоположной стороны пороговой балки. После увеличения зазора до 5- 6 см необходимо устанавливать подкатной домкрат до 5 т, и далее поднимать конструкцию с помощью гидравлического механизма.

Аналогичным образом поднимают верхнюю балку рамы. Чаще всего поднимать приходится в случае, если необходимо увеличить высоту ворот гаража без их демонтажа. После выбивания верхних рядов кирпича болгаркой отрезают с двух сторон кусок вертикальных стоек вместе с верхней горизонтальной частью рамы. Рез выполняют выше точек приварки петель.

Вес отрезанной части рамы не более 70 кг, поэтому ее легко поднять обычным домкратом, установленным на порог. Между верхней планкой и домкратом вставляют бревно или брус и аккуратно поднимают на нужную высоту. После этого в образовавшийся разрыв в раме вваривают вырезанные куски из аналогичного материала.

Как установить перемычку над проемом гаража

Рекомендуется заранее ознакомиться с особенностями установки ригелей в гараже, чтобы выполнить эту работу правильно.

Строители часто устанавливают в автогаражах железобетонные перемычки

Для этого достаточно при помощи подъемного устройства поднять бетонную балку и осторожно разместить ее над проемом. Намного сложнее самостоятельно сделать такую конструкцию и поставить ее

Такая работа выполняется в несколько этапов:

  • Установка опалубки. Сначала над проемом делается опалубка, в которую будет заливаться бетонный раствор. Для ее изготовления устанавливаются вертикальные опоры, на которых размещают деревянную опалубку.
  • Изготовление раствора. Чтобы создать качественную бетонную смесь, пользуются бетоном марки 200. Он перемешивается с щебнем и песком в соотношении 1:5:2.
  • Заливка. Приготовленную смесь заливают в опалубку и оставляют на 2-3 дня, чтобы она застыла.

Козырек над гаражом

Вспомним длинный козырёк кепки-бейсболки, защищающий глаза от солнца и дождя. Вот и ответ на вопрос — зачем над гаражными воротами нужен козырёк.

В дождливый лень вы спокойно запрёте замки на воротах, а затем, открыв зонт, шагнёте из-под навеса в непогоду. С козырьком не придётся и снег от ворот отгребать. Да и чем, собственно? Лопата ведь в гараже!

Под метр вылета козырька снега наберётся немного. Разве что ветром надует. Во всяком случае, приоткрыть створку или калитку, чтобы протиснуться внутрь за лопатой, всегда удастся.

Тяжёлый снег, разрушительный ветер

Выбирая материалы для навеса следует учесть, что впечатление лёгкости снега обманчиво. Влажный снег, который будет накапливаться на козырьке, очень тяжёлый. Это одна снежинка — пушинка. На навесе 1,0 х 4,0 м снежный наст, толщиной всего лишь с пачку сигарет (10 см) будет весить около 0,4 тонны!

Ещё одну опасность представляют порывы ветра. Навес обладает высокой парусностью, крепить его нужно надёжно.

Сделанный своими руками козырек над гаражом — фото:

Пример простого решения в сложной ситуации

Итак, новый автомобиль не проходил по габаритам верхней части проёма гаража. 6-7 см. по ширине самого авто, 14 см. справа — слева, в местах установки рейлингов на крыше (кстати, одна из самых частых причин, когда надо поднять ворота по высоте!).

Некоторые гаражные умельцы сразу посоветовали разборку верхней части проёма, (уменьшить количество рядов кирпича – общепринятый подход), заново обварить раму, таким образом, увеличив высоту проёма. На самом деле поднять всю верхнюю часть на 14 см. (2,5 ряда кирпича) очень сложно, но этого и не требовалось. Как была решена проблема.

  1. В полу гаража (бетонный, как и заезд с уклоном примерно 2 метра длинной) продолбили канавки шириной в 2 – 2,5 шины каждая, глубиной 10 см. Одновременно был понижен уровень въезда, чтобы избежать задевания крышей авто верхней рамы в случае манёвра при выезде. Дно колеи застелили рифленым металлом, закреплённым к полу.
  2. На примере другой машины (гаражные кооперативы хороши тем, что всегда найдётся почти такая же машина – в данном случае без рейлингов). Учли разницу в высоте шин. Определили зазор между крышей авто и верхней рамы в максимально разгруженном состоянии – 7 см.
  3. Слева и справа, в верхней части проёма выпилили по 60 см. швеллера (среднюю часть при этом подпёрли балками на всякий случай). Выбили несколько кирпичей, и обварили получившиеся П-образные прорези швеллером, который закрепили в кирпич.
  4. Спокойный заезд-выезд проверили на нужной машине, убедились, что всё сделано правильно.
  5. После этого пришлось немного поднять нужные листы, поскольку ворота перестали закрывать эти отверстия, что было сделано по месту, после того, как створки уже были поставлены на места.

На этом работы были закончены. Заняли они три дня, потребовалась помощь соседа по гаражам, мучится с задачей как поднять всю верхнюю часть рамы (одновременно нарастив ворота) не пришлось.

Надеемся, что когда перед Вами встанет похожая проблема, эта статья поможет проявить смекалку, использовать простые пути решения, а не пытаться решить задачу в лоб, как советуют знатоки из Интернета.

Сообщества › Гараж Мечты › Блог › Замена гаражных ворот

Осенью прошлого года наконец куплен гараж ради ямы, чтобы иногда поковыряться с авто и кинуть там старую резину, которой весь балкон был завален. Да не очень удачно — крыша оказалось подтекающей, да так, что в гараж хрен попадешь в морозы

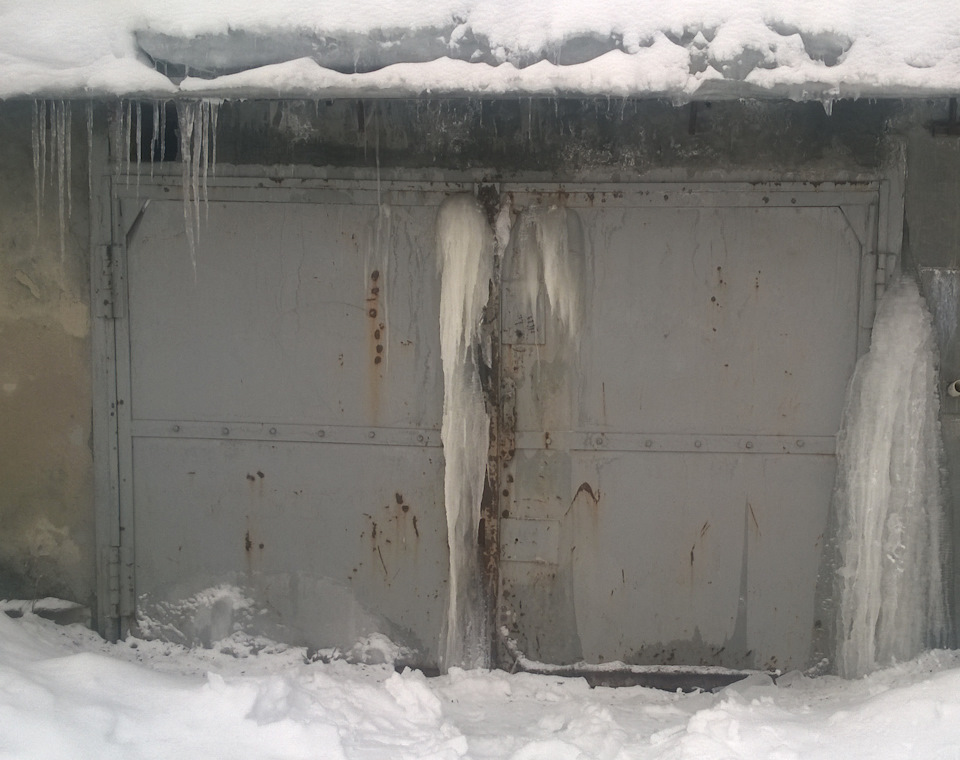

Полный размервот такой кошмар нас встречал пару раз И в гараж не зайти, т.к. калитки нет. Да и в целом ворота 80-х годов из фольги с деревянным внутренним наполнением и смешным замком.

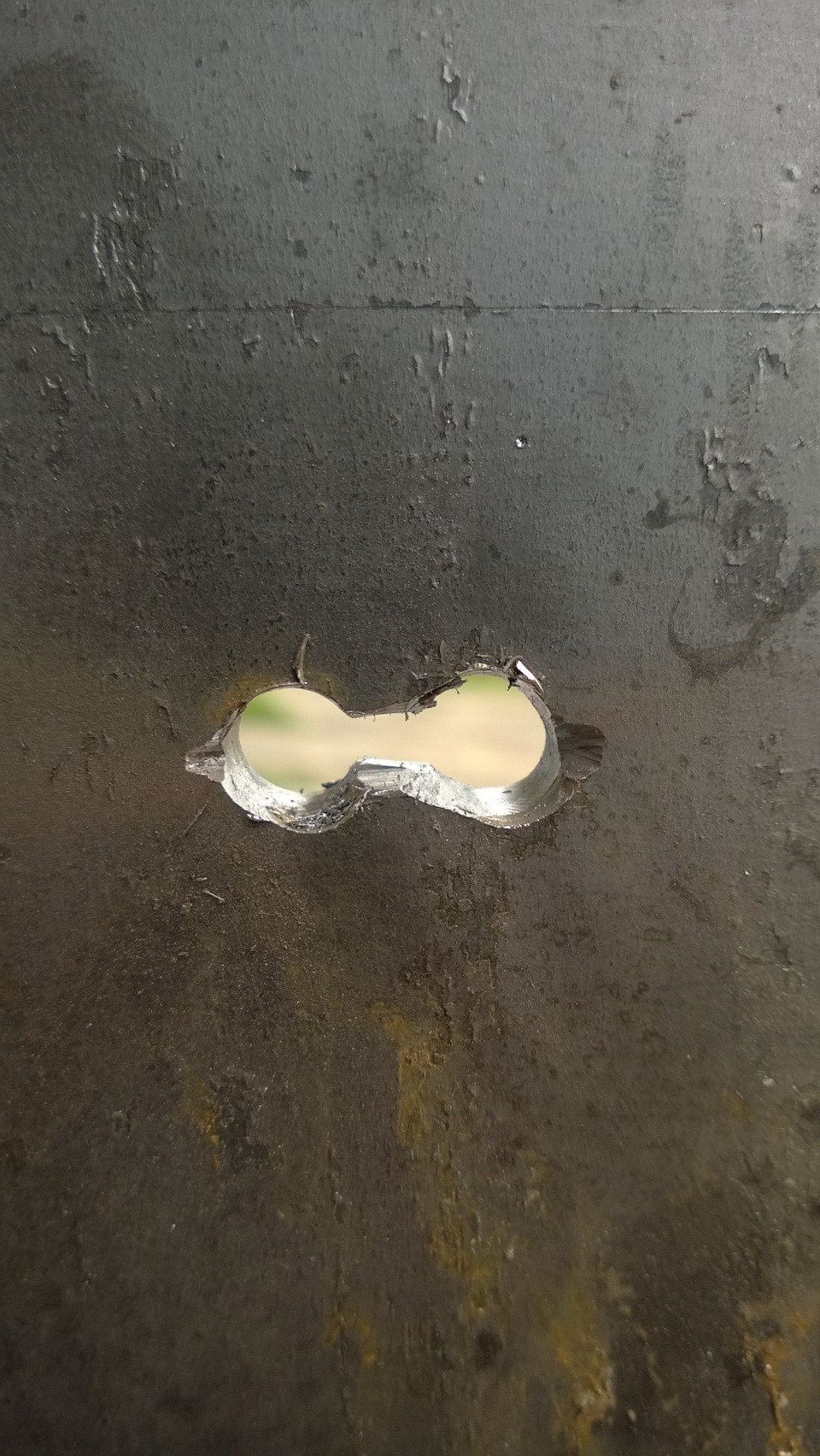

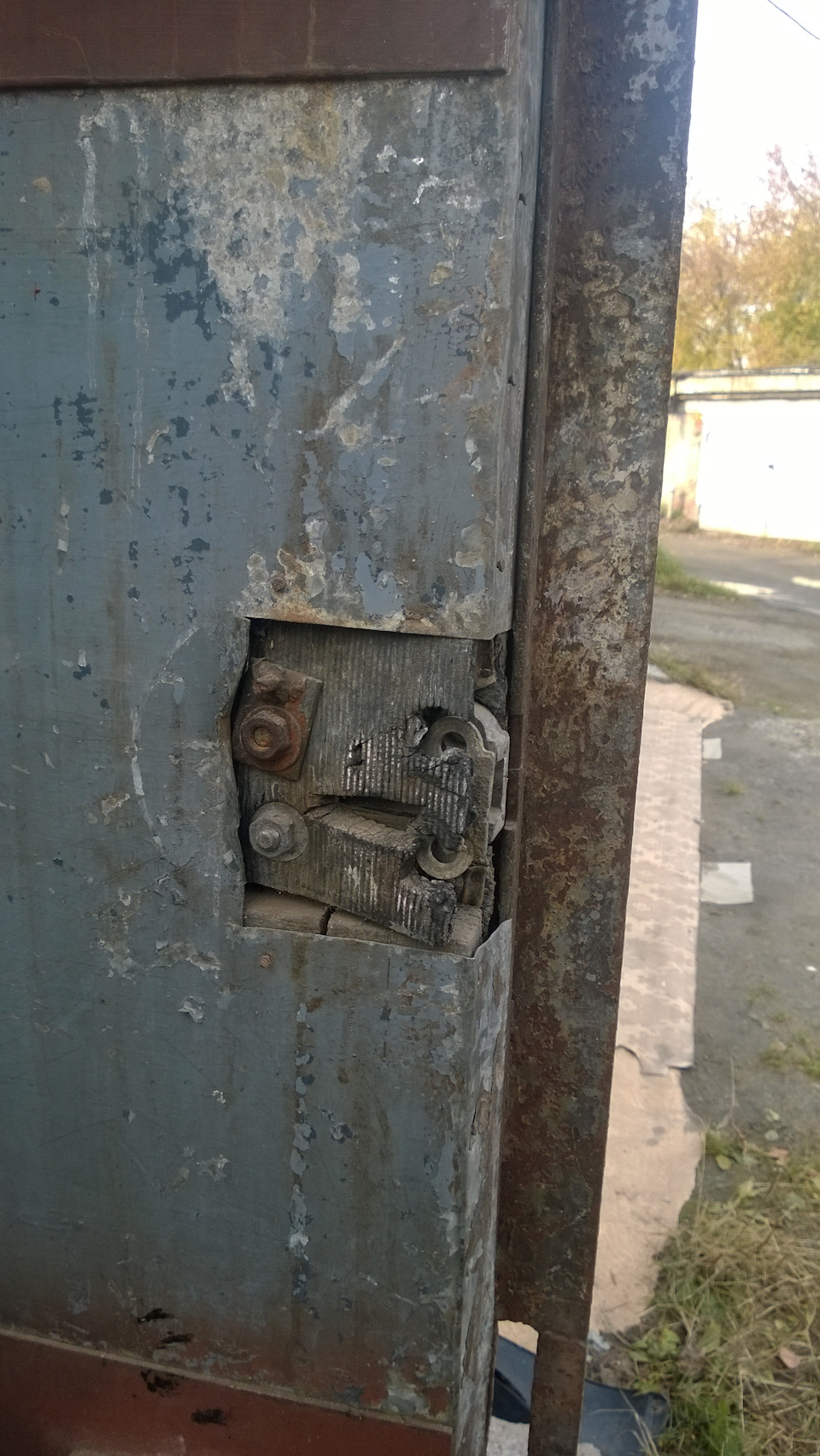

Полный размерот второго замка только пустое место было Хоть ценного в гараже ничего храниться не будет, но хотелось сделать все по-человечески надежно и функционально. Поэтому решено делать из нормального толстого металла, как делали всегда на родине в Оренбуржье. Как раз встретил земляка, который занимается металлоконструкциями и он вызвался помочь с воротами. Через неделю воротины с калиткой были готовы и выбран выходной для их установки

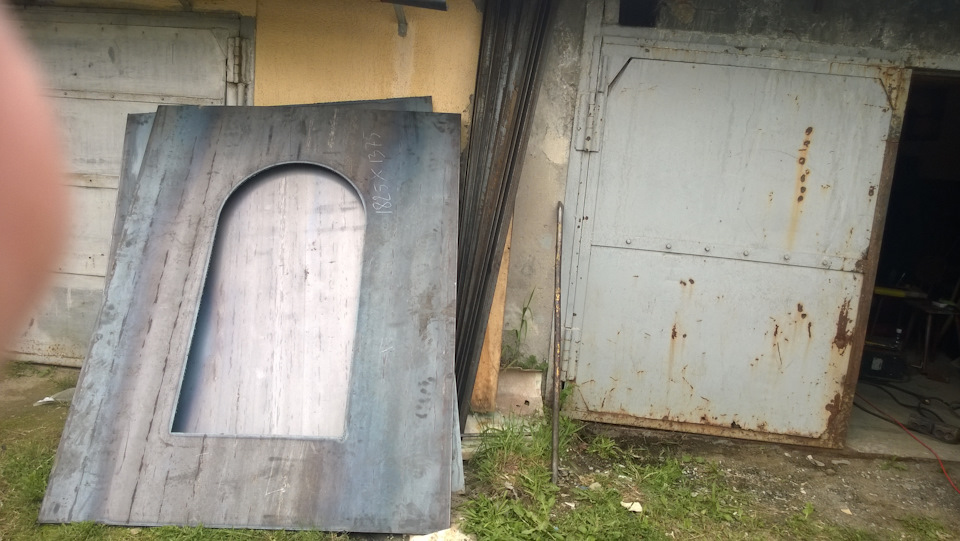

Полный размерПривезли воротины из 8 мм металла с прикольной калиткой. Я сначала хотел овальную, потом решили прямоугольную сделать. В итоге резчик запутался и сделал гибрид — сверху полукруг, снизу прямоугольник

Срезали старые створки, усилили уголками старый каркас-раму ворот и навесили первую воротину для калитки.

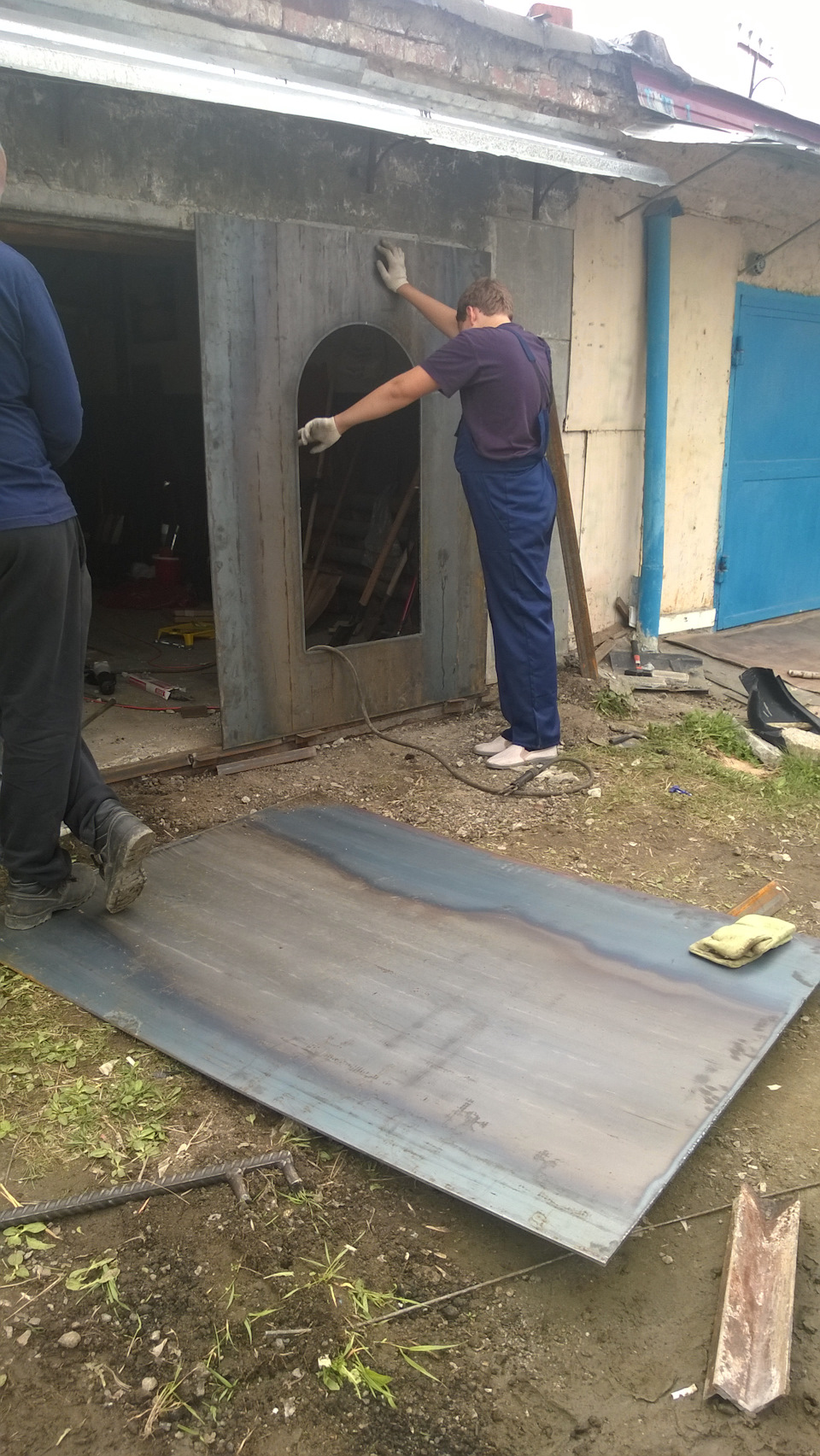

Полный размерВот и вырос сын — помощник Петли варили по месту, накрутив на них по обороту проволоки, чтобы выставить минимальный зазор между петлей и рамкой, чтобы не затирало при открытии

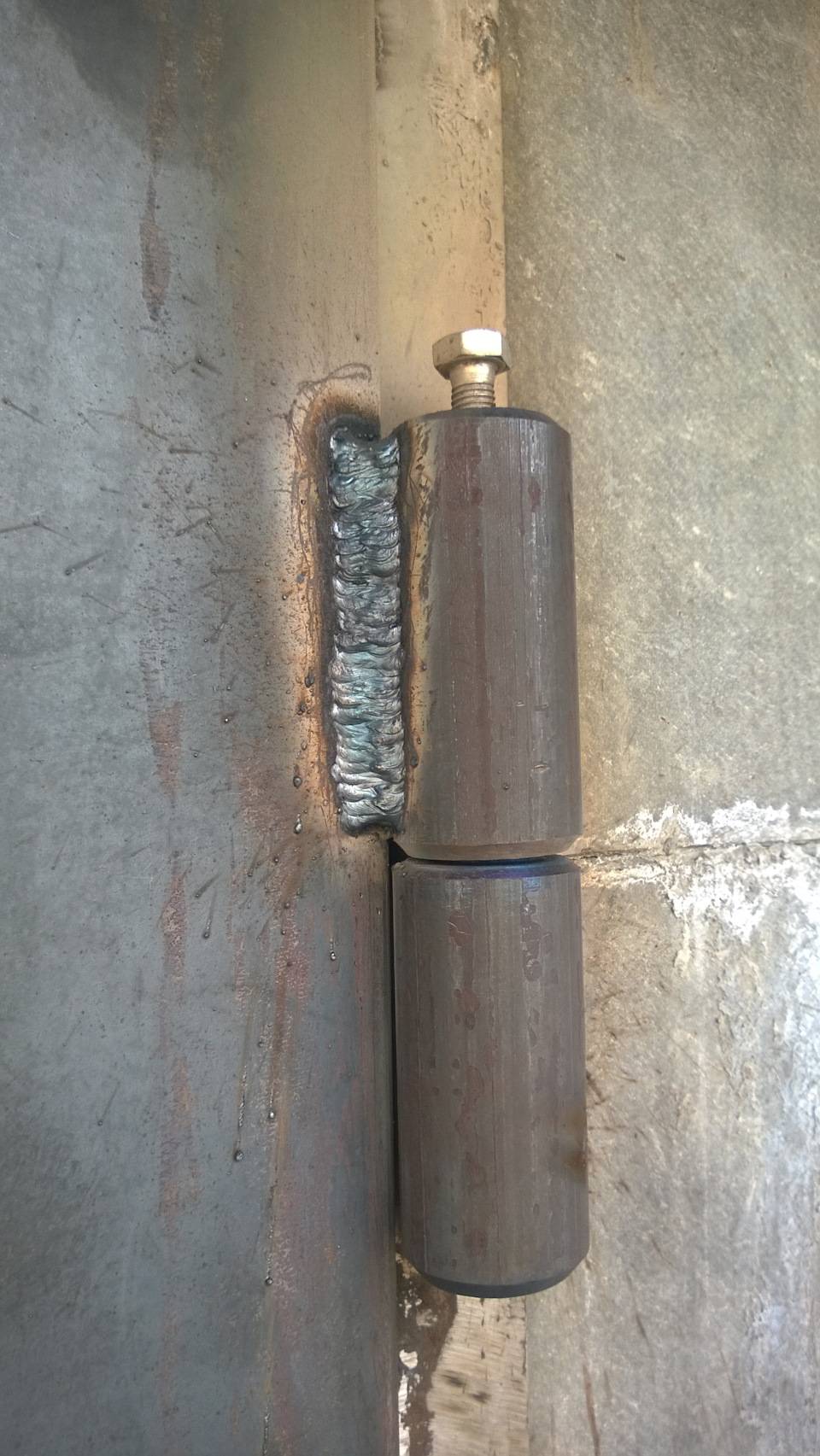

Полный размершов почти 20-м катетом Начали примерять левую воротину, приставили ее по месту на уголки и… бл…, на 5 см короче оказалась. Пип, пип.пип…Ладно, что для воротин был закуплен 6-ти метровый лист и отрез должен был остаться в цехе с размером, большим чем нужно. Поехали в цех. нашли остаток, замерили, все хватает, нужно даже отрезать еще 20 см. Хорошо, что есть гильотина. Подцепили лист классной приблудой — магнитами для кран-балки и закранили в гильотину.

Полный размерВот такими двумя маленькими магнитами почти 400 кг лист 8мм стали спокойно перемещался по воздуху кран балкой. Прикольные штуки оказывается бывают. ими и машину похоже можно перетащить, примагнитив за капот и крышу В итоге через час лист привезли и приварили петли.На очереди навеска калитки. Но не тут то было. При резке плазморезом, калитку повело дугой от плоскости листа. Попробуем выпрямить, нагрузив машинкой. На ситре дизель-то и морда ой какие тяжелые.

Полный размерПока ставили левую воротину и перекусили тут же сделанными шашлыками авто своим весом давил на калитку. Где-то 2 часа Однако не помогло. Металл толстый и статической нагрузке не поддался. Помогали и кувалдой, и прыгали качая машину…бестолку.Ну ладно, есть оказывается и вальцы в цехе. Грузим в ситр дверцу (вес ее кстати также огромный) и полетели раскатывать.

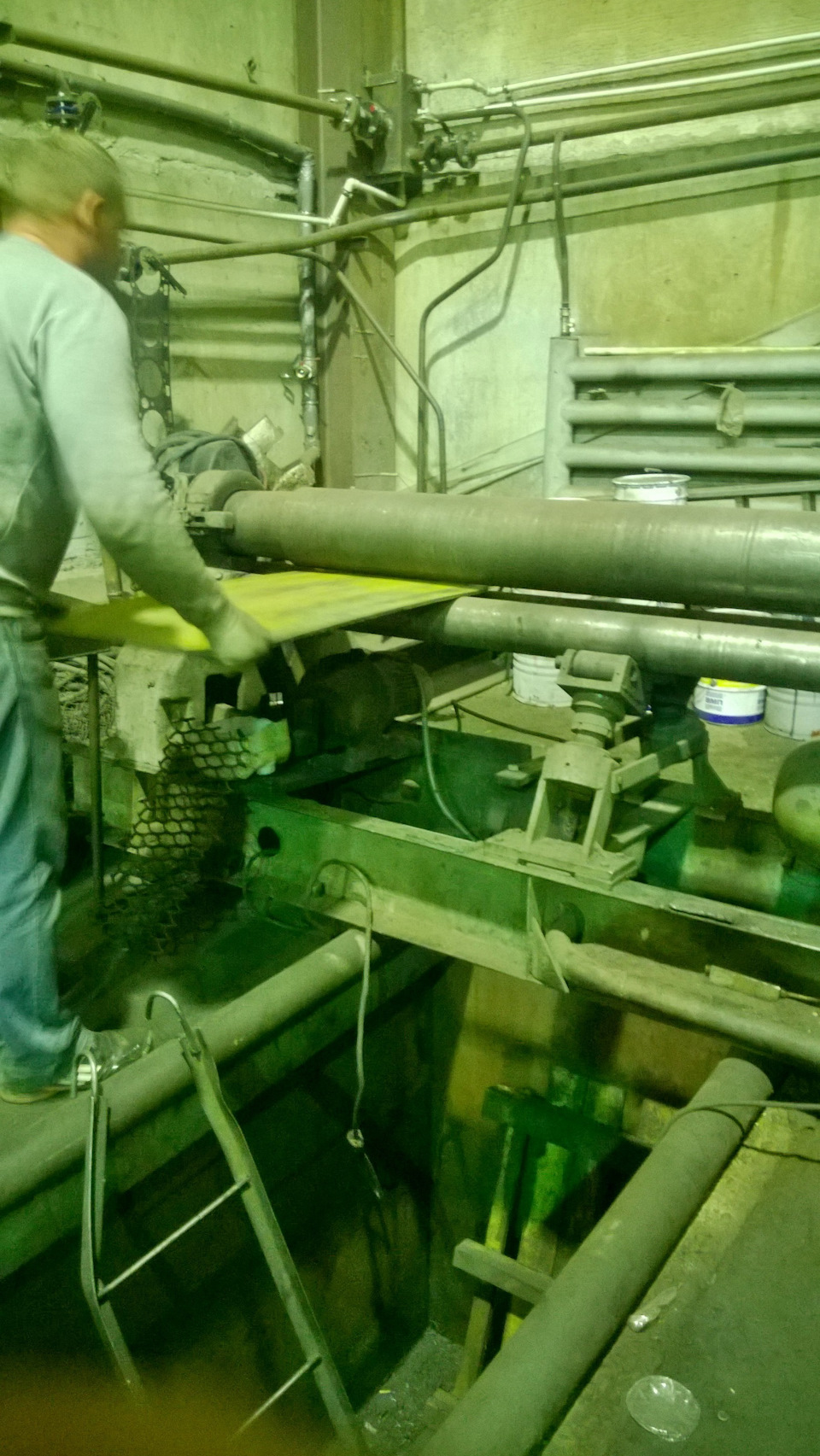

Полный размерпять прогонов на вальцах и дверка встала в плоскость Все отлично, все получилось! навесили калитку приварив петли. Изнутри из полосы стали наварили упорную планку-нащельник вокруг отверстия калитки.Изнутри на воротины наварили уголок по контуру, хотя и без него 8 мм лист никуда не гнется, но на уголок проще будет утеплитель в дальнейшем крепить. Кроме того наварили противосъемные уголки и штыри изнутри в районе петель.Теперь дело за установкой замков.Было решено ставить два замка. Первый — знаменитый челябинский Риф-1м, а второй самодельной конструкции с падающим ключом. Замки установлены как положено, на дистанционные уголки, на каленые болты на которые накручены колпачковые нержавеющие гайки от высверливания, между замками и дверкой размещены напильники. Извиняйте, фото не прикладываю Мучили меня сомнения, как же сделать для ключа Рифа замочную скважину, которая в форме гантели. Деваться некуда, надо сверлить. Долго, очень долго и нудно на малых оборотах сверлом с оксидом титана высверлил два отверстия, теперь нужно между ними прорезать щель для ключа на глубину 8мм металла. Хорошо взял из дома дремель, хотя и без особой надежды.

Полный размерСобираемся духом Китайские братья в очередной раз поразили

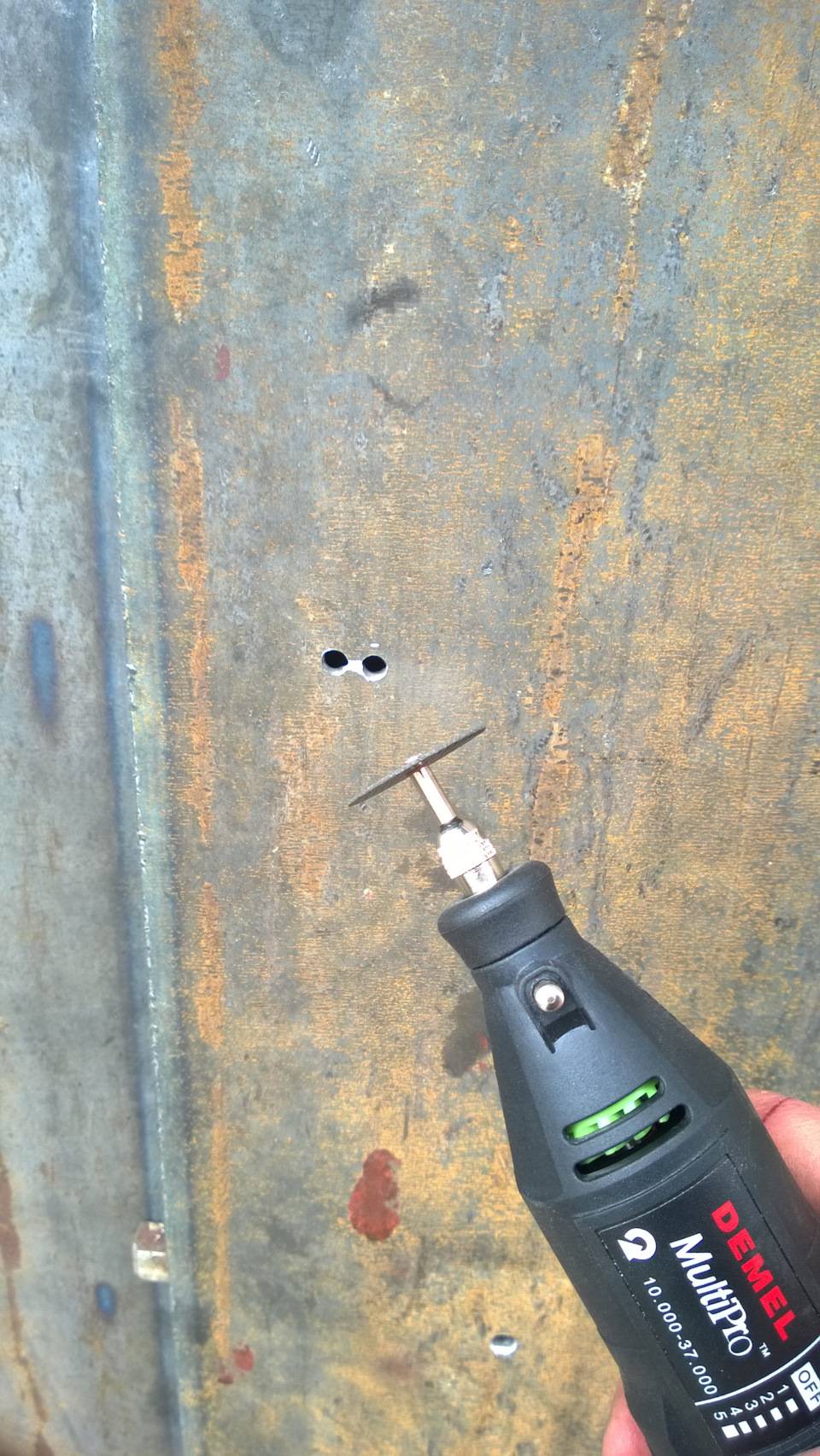

Полный размерМне кажется, что этими дремелями и китайскими же мелкими дисками для резки можно быстрее плазмореза было изготовить и ворота и калитку Как по маслу толстенный металл В итоге за 1,5 выходных дня заменены полностью ворота, пожарено и скушано куча шашлыка и получено моральное и физическое удовольствие.Ну и финал, точнее предфинал — зачистка лепестковым диском торцов и кромок, фосфатирование металла, мойка, обезжиривание и грунтовка акриловым грунтом на три раза Следующим шагом будет ремонт крыши и утепление ворот.Всем удачи!

Металлическая

Укрепить оконный или дверной проем с помощью бетона можно только при условии обязательного усиления несущей стены, некоторые дома можно оснастить более простыми металлическими конструкциями. Такие перемычки чаще всего представлены в виде уголкового профиля, они изготовляются из прочного металла, который способен выдержать давление и растяжение при огромной нагрузке на него. С помощью таких уголков очень удобно возводить усиление в кирпичной стене.

Для того чтобы установить такую деталь необходимо подогнать её под швы в кладке. По бокам стены необязательно усиливать арматурой. При этом достаточно завести уголок всего на 15-20 см вглубь стенки.

Самый простой способ укрепления дверного проема — использование металлической перемычки

Зачем нужны перемычки над воротами гаража

Прежде чем приступить к установке конструкций, надо ознакомиться с их особенностями и разобраться, для чего их устанавливают в гаражных сооружениях.

Перемычками называют прочные изделия, которые оснащаются мощным каркасом, способным выдержать серьезные нагрузки. Их считают незаменимым компонентом, без которого невозможно сделать оконный или дверной проем. Такие соединительные изделия состоят из следующих элементов:

  • Арматурная решетка. Это важная часть конструкции, которая предотвращает появление трещин над проемом и увеличивает его прочностные характеристики.
  • Бетон. Так же, как и арматурная решетка, в разы увеличивает прочность изделия.
  • Строповочные компоненты. Они устанавливаются для упрощения транспортирования и монтирования перемычек над гаражными воротами.

При создании перемычек используются специальные морозостойкие материалы, благодаря которым их можно использовать даже на улице при температуре ниже сорока градусов мороза. Их поверхность не будет растрескиваться под воздействием низких температур.

Соединительные ригели над гаражными воротами устанавливаются в сооружениях, которые построены из:

  • бетонных блоков;
  • кирпича;
  • газобетона;
  • монолитных бетонных плит.

Установленные перемычки длиной от 1 до 3 метров выполняют следующие задачи:

  • создают опорную поверхность, поверх которой устанавливают кровлю для гаража;
  • увеличивают прочность гаражных проемов;
  • создают специальный силовой контур над проемом для установки ворот.

Советы и рекомендации

Важно помнить, что если длина проема не превышает 1,2 метра, а высота менее двух третей от ширины, то наиболее удобным вариантом устройства станет перемычка из стандартных блоков без применения дополнительных крепежей. Блоки нужно укладывать с использованием съёмной временной опалубки и специального клея для ячеистых газобетонов

Боковые элементы в этом случае заглубляются в стену минимум на 115 мм.

Дополнительным усилением может стать армирование расположенных над проёмом рядов. Оптимальное сечение используемой арматуры составляет примерно 6-8 мм. Концевая часть заводится за границы проема на 0,5 м с двух сторон кладки. Концам нужно придать Г-образную форму и анкеровать их в кладку газобетонных блоков.

Пошаговая инструкция по изготовлению металлических распашных ворот

Монтаж металлических распашных ворот для гаража можно выполнить двумя способами.

Вариант №1:

Шаг 1. Раскрой материалов: нарезают болгаркой уголки и трубы нужных размеров, соответствующих чертежу или проекту.

Шаг 2. Сборка двойной рамы.

  1. Две вертикальные планки, длина которых соответствует высоте ворот, методом сварки соединяют между собой горизонтальными перемычками (стальными полосами).
  2. В стене проёма высверливают отверстия под фиксаторы, в качестве которых можно использовать штыри из арматуры. Минимальная глубина отверстий – 200 мм.
  3. Обеспыливают отверстия.
  4. Заполняют их цементно-песчаным раствором.
  5. С помощью кувалды забивают штыри.
  6. На выступающей части штырей отмеряют 50 мм и болгаркой срезают лишнее. Есть и другой вариант выполнения этой задачи: срезают штыри вровень с рамой, обваривают их после её установки.
  7. Насаживают раму.
  8. Кувалдой загибают выступающие части арматуры.

Монтажные работы выполняют, используя отвес и уровень. Аналогичным образом устанавливают вторую вертикальную стойку рамы.

Шаг 3. Разметка горизонтали под установку верхней балки и порога. При выполнении работ используют лазерный уровень.

Шаг 4. Согласно инструкции, приведённой в шаге №2, выполняют монтаж горизонтальных балок рамы.

Шаг 5. На столе собирают каркас обеих створок. Не забывают о необходимости усиливающих перекладин, которые могут быть расположены х-образно, т-образно или по принципу горизонтальных перемычек. Если предусмотрена калитка, сваривают её каркас из соответствующих элементов.

Шаг 6. Приваривают петли.

Шаг 7. Навешивают створки.

Шаг 8. Приваривают листы металла (зашивают створки).

  1. Листы для обшивки створок должны иметь выпуск сверху и снизу не менее, чем на 20 мм.
  2. Центр должен быть перекрыт нахлёстом одной из створок.

Шаг 9. Зачищают металл от последствий сварки.

Шаг 10. Покрывают антикоррозийной грунтовкой.

Шаг 11. Устанавливают замки и запоры.

Шаг 12. Окрашивают ворота.

При необходимости выполняют утепление створок и проёма.

Вариант №2:

Этот способ изготовления каркаса створок оптимален в тех ситуациях, когда нет возможности соорудить идеально ровную горизонтальную поверхность для сборки каркаса.

Шаг 1. Изготовление косынок. Из металлического уголка отрезают 4 одинаковых планки длиной 50 см. В нескольких точках прихватывают их к раме проёма. Косынка – вспомогательный элемент, который впоследствии будет срезан болгаркой. Поэтому сплошной сварки не требуется.

Шаг 2. Отрезают 4 планки для изготовления рамы створок.

Шаг 3. К косынкам прихватывают сваркой заготовленные на предыдущем этапе уголки так, чтобы получилась конструкция «рама в раме». Сплошная сварка нужна только в углах внутренней (для створок).

Шаг 4. Монтаж рёбер жесткости. Если в одной из створок предусмотрена калитка, сваривают её каркас.

Шаг 5. Установка навесов/петель. Используют изделия с соединением типа «папа-мама». «Папу» фиксируют к раме проёма, «маму» – к створкам ворот.

Шаг 6. Болгаркой разрезают раму створок посередине по вертикали.

Шаг 7. Срезают косынки.

Шаг 8. Обшивают створки листами металла или другим выбранным на этапе проектирования материалом.
