Выбираем замок для распашных ворот

Выбираем лучший вариант запорной системы

Гаражные ворота, в большинстве своем, имеют стандартную конструкцию: две створки, крепящиеся к раме посредством петель. Соответственно, выбор запорной системы, в основном, определяется предпочтением владельца.

Для внешних ворот

Для внешних ворот оптимально подходят шпингалет (горизонтальный ригель) и фляжная система запора. Устройство последней достаточно простое, благодаря чему монтаж конструкции не вызывает сложностей, а механизм прослужит в течение многих лет.

Для распашных ворот

Для распашных гаражных ворот рекомендуют использовать вертикальный засов. Обусловлено это тем, что открытые створки можно зафиксировать, если опустить металлическую трубу. Последняя будет удерживать гаражные ворота от порывов несильного ветра.

Как сделать простой засов «Вертушка»

Засов «вертушка» для гаражных ворот своими руками:

• в качестве запорного механизма для двустворчатых ворот может служить металлическая полоса (5 мм) или деревянный брус. Длина полосы или бруса – 2/3 ширины ворот;
• крутится такая вертушка на болте (12-15 мм) который устанавливается в фиксирующуюся створку ворот, примерно на уровне от земли 60 – 70 см, чтобы было удобно открывать и закрывать ворота;
• с одной и с другой стороны створок, на высоте 60 – 70 см привариваем два профиля паза, в которые должна при закрытии свободно входить полоса задвижка;
• расстояние – примерно по центру каждой створки распашных ворот – полоса в закрытом положении должна немного выступать за края удерживающего профиля;
• для того чтобы болт легко проворачивался с двух сторон на него надеваем по две шайбы.

Важно. Снаружи шляпку такого болта надо сточить и закрасить, чтобы его не было видно

Засов типа шлагбаум

Принцип конструкции похож на засов вертушку, только запирающаяся металлическая полоса фиксируется не в отдельно приваренные неширокие пазы, а в швеллер, который приварен по всей ширине второй створки ворот.

Дополнительно можно приварить проушины на конце швеллера и запирающей полосы, чтобы можно было зафиксировать засов навесным замком.

Сдвижной засов для ворот с фиксацией

Если вертушку или шлагбаум просто сделать своими руками, при наличии сварочного аппарата, то хорошую надежную задвижку для гаражных ворот лучше покупать в магазине. В зависимости от материала створок можно подобрать дизайн и величину задвижки.

Минус такого запора – нет прочной фиксации, при сильном ветре створки ворот из профнастила перекручиваются. Поэтому лучше устанавливать три задвижки, фиксирующие створки, на расстоянии 50 см сверху и снизу и одну по центру ворот на ребре жесткости.

Вертикальные шпингалеты

Вертикальный засов – это просто согнутая с одной стороны в виде буквы Г арматура (12 или 14), длиной примерно 70 см. Принцип запирания створок вертикальным запором:

• к створкам ворот с двух сторон надо приварить куски трубы, по диаметру прут арматуры должен входить в эту трубу;
• в пол гаража цементируем с одной и с другой стороны еще два куска трубы – это фиксация для запорной арматуры;
• в закрытом состоянии арматура зафиксирована в трубе, ворота открыть невозможно.

Чтобы было удобно открывать ворота, с двух сторон приварите фиксирующие пазы, в которые будете вставлять изогнутую ручку арматуры такого вертикального засова.

Шпингалеты

Принцип конструкции такой же, как и для вертикального засова, только арматура и труба, по которой она двигается, фиксируются на створках ворот в горизонтальном положении, примерно по центру.

Для надежности на засов можно приварить ушки для навесного замка.

Все перечисленные запоры не дают плотной фиксации створок ворот. Надо устанавливать несколько простых задвижек или приступать к изготовлению более сложного, но надежного запора, плотно прижимающего створки.

Запорный механизм засов по типу «морской контейнер»

Удобная конструкция запора для распашных гаражных ворот, которую оценит каждый гаражник – не надо нагибаться и тянуться при открытии и закрытии ворот гаража. Сделать своими руками запор нетрудно:

• на прижимающей створке привариваем в трех местах фиксаторы кольца с ножкой для гладкой трубы, диаметром 15 – 16 мм. Первое на расстоянии от верха рамы ворот 20 см, второе по центру створки и третье 20 см от пола;
• с двух сторон трубы крепим два крюка;
• к раме сверху и снизу привариваем два фиксатора для крюков;
• при повороте трубы крюки надежно фиксируют прижимающую створку.

Посередине поворачивающейся запорной трубки с крюками надо приварить кусок трубы 30 см – это будет ручка для удобного поворота засова. Принцип такого запора можно посмотреть и в фурах – крепит надежно и герметично.

Засовы и задвижки для пластиковых декоративных заборов и калиток

Ворота, калитка и забор из современных материалов, типа пластиковой сетки рабицы (пвх) – это красиво, недорого и удобно. Но какой запор на такие калитки и ворота можно установить? Если выбран пластиковый штакетник для строительства забора и такая же калитка, то лучший вариант – магнитный замок.

Изделия из металла не подойдут для таких современных конструкций и смотрятся не очень красиво. А магнитные замки – надежные, долговечные и практичные устройства.

Крепление такого замка на створки ворот или на калитку несложно своими руками. Все детали крепятся на саморезы. Как видно на фото, такое запорное устройство – лучшее решение.

Обзор критериев выбора

Нужно учитывать способ срабатывания или принцип действия замка, конструкционные особенности, что может упростить эксплуатацию в будущем. Дополнительно принимаются во внимания такие факторы, как способ установки, ценовая категория и качество изделия.

Выбор по способу срабатывания

Можно выделить две группы устройств:

1. С автоматическим управлением;
2. Ручное запирание.

Замки должны быть удобны в эксплуатации без потери эффективности функционирования и надежности. Поэтому выбирать следует, руководствуясь собственными предпочтениями и условиями работы запирающего механизма. Так, для распашных ворот на небольших частных объектах достаточно замка с ручным управлением. Автоматизированный вариант в данном случае устанавливают на складских, производственных участках.

Замок для откатных конструкций в подавляющем большинстве случаев приобретается с функцией автоматического срабатывания. Но достаточно часто устанавливают и механические аналоги. Когда створка вернется в закрытое положение, крючкообразный механизм защелкнется.

Выбор по виду с учетом конструкционных особенностей

Основные варианты:

1. Механический замок. Его открывают ключом, существует две возможности открывания: только изнутри; с обеих сторон створки.
2. Электромеханический вариант. В этом случае имеется возможность ручного и автоматического управления. При желании замок открывается ключом, а на расстоянии от забора можно открыть створку пультом ДУ.
3. Кодовый замок. Не требует использования ключа, для управления створкой нужен лишь код. Открывается с обеих сторон створки.
4. Цилиндровый механизм отличается надежностью от взлома, так как содержит разное количество цилиндров, что определяется моделью. Данного вида замок для разнотипных ворот открывается посредством уплощенных ключей.
5. Самодельная запирающая конструкция, которая крепится на створке посредством сварочных швов.

• 1. Механический замок.

• 2. Электромеханический вариант замковой системы.

• 3. Электромеханический замок

• 4. Простой кодовый вариант

• 5. Цилиндровый механизм

• 6. Цилиндровый механизм, считается одним из самых надежных

• 7. Самодельная замковая система.

• 8. Цилиндровый вид замка

• 9. Цилиндровый вид

• 10. Кодовый электронный вид

• 11.Самодельная конструкция

Для распашных ворот используют еще и сувальдный, а также реечный вариант. В первом случае основа конструкции – набор пластин (сувальд), такой механизм не требует смазки, поэтому эффективно функционирует зимой, не промерзая при этом. Реечный замок более тяжелый, его сложно открывать. Этот вариант самый простой по устройству.

Выбор на основании способа установки

Для распашных ворот можно выбрать запирающий механизм следующих исполнений: врезные, навесные, накладные. Чтобы определиться с видом замка, нужно учесть конструкцию ворот, их толщину, что позволит оценить возможность установки врезного варианта.

Для откатных конструций также применяют врезные и накладные запирающие механизмы. В первом случае замок монтируется в опору или непосредственно в створку. Надежный затвор обеспечивает крючкообразный ригель. Принцип монтажа накладного замка такой же, что и для распашных ворот, но запирающий механизм должен иметь крюк.

В инструкции указывают максимальный вес створок, к которым подходят электрозамки. Для уличной установки модели оснащается корпусом из нержавейки.

Цена и качество

Стоимость изделия формируется на основании степени сложности механизма, вида используемых материалов. Чем больший уровень безопасности обеспечивает замок, тем дороже он обойдется.

Но в некоторых случаях простые и надежные механизмы предлагаются по доступным ценам. Стоимость механических замков разных видов лежит в пределах от 2 000 до 6 500 руб.

Выбор замка должен основываться на принципе работы ворот и стоимости устройства. Самыми дорогие: электронные и электромеханические модели.

Брэндовая или самодельная конструкция?

Изготовленный собственными силами замок для распашных или откатных створок, несомненно, обойдется дешевле. Однако уровень надежности и удобства эксплуатации самодельного решения заметно ниже, чем у любого изделия высокого качества от известных марок (IBFM, H-Metal, LAKZ). Поэтому самостоятельно изготовленный замок лучше использовать в качестве дополнительной меры безопасности.

Электромеханические замки

Сочетает классический замок и электронную схему управления. Электроника снимает блокировку с механической части, и далее дверь открывается ключом или запор убирается автоматически.

В случае отсутствия напряжения в сети, дверь открыть или закрыть можно только ключом.

Виды:

• Электроблокирующие – механическое действие основано на работе тугой пружины.
• Моторные – оснащены электродвигателем.
• Соленоидные – защелки удерживаются соленоидом.

Применение электроники в замках существенно повышает их надежность за счет блокировки.

В самых современных системах есть 2 режима: дневной и ночной, дистанционное открывание и закрывание замка. Замок можно подключить к домофону и системе видеонаблюдения, запустить таймер.

Главный минус электромеханических замков – они полностью зависят от электропитания.

Установка электромеханического замка требует специальных навыков, поэтому подключить его самостоятельно будет сложно.

Запоры-задвижки своими руками

Засов такого типа более популярен и в магазине можно найти несколько разных конструкций: плоские, круглые, с пружинами. Но их легко сделать своими руками из подручных средств. Для этого желательно иметь:

Изготовление задвижки начинаем с поиска пары труба-стержень. Стержень (запирающий пруток) должен свободно перемещаться в трубе. Отметим, что труба не обязательно должна быть круглой. В профильную трубу 15х15 мм с толщиной стенок 2 мм входит пруток диаметром 10 мм. Для усиления ее можно вставить в трубу следующего размера (20х20) и заварить края. Толщина стенок станет 4 мм – более чем достаточно.

Самый простой вариант задвижки, когда берут три отрезка трубы и стержень. Два отрезка приваривают непосредственно на створки ворот, вставляют пруток и приваривают ручку-болтик (как у оконного шпингалета). Ответную часть крепят на другой створке.

В более сложном варианте два отрезка трубы варят к полосе металла, добавляют ограничители хода, ушки для замка, иногда возвратную пружину. Затем такую задвижку можно прикрутить на саморезы, болты, приварить к любым воротам.

По такому же типу делают фиксаторы для створок в крайних положениях, только отрезки труб приваривают вертикально в нижней и верхней части створок.

Изготовление и обслуживание

Для изготовления засовов на распашные ворота обычно используются следующие материалы:

• Брус
• Дерево
• Металл (в т.ч. арматура)
• При самостоятельном изготовлении – остатки стройматериалов

Технологии изготовления различаются от типа засова и ворот.

Самый простой и надёжный способ – засовы на проушинах. В этом случае в центре створок привариваются с каждой стороны по одной проушине. В получившийся проем можно вставить замок или засов.

Также просто делают шпингалет. По краям створок приваривают петли, к одной из которых крепят язычок. Главное тут – чтобы язычок плотно входил в соседнюю петлю. Принято считать, что такой способ самый ненадёжный и более всего подвержен взломам и повреждениям.

Удобный шпингалет с пружиной Источник zaborsebe.ru

Заводские изделия

Производственные механизмы схожи с изготовленными собственноручно. Они тоже надёжны и просты в обращении. Однако вместо потраченного на изготовление времени, придётся расплачиваться финансами. Сейчас наиболее популярны следующие модели:

• Ручки. Могут использоваться поворотные либо нажимные. Функции у таких ручек схожи — обеспечивать открытие/закрытие ворот и фиксировать их положение в закрытом состоянии. Исключения лишь в том, что первые необходимо поворачивать, а вторые — вдавливать. Для изготовления такого механизма понадобится специальное оборудование, поэтому производят их только на фабриках, а поставляют в комплекте или отдельно.
• Накладные замки. Как понятно из названия, их устанавливают на дверь или ворота. Главное преимущество при монтаже — небольшой фронт работ. Здесь достаточно закрепить устройство на одной створке, а на вторую поставить заглушку.
• Кодовые замки. Такие защитные механизмы были популярны в подъездах многих жилых домов до наступления «эры домофонов». И действительно, достаточно нажать на 2–3 кнопки и дверь сразу откроется. Однако значительный недостаток в том, что злоумышленники могут без труда разгадать код замка, если тот используется долгое время. Поэтому рекомендуется приобретать кодовый замок, в котором также есть запор на ключ. Стоит сказать, что несмотря на недостатки и сложность в установке, такие устройства до сих пор встречаются повсеместно на воротах и дверях гаражей.

Другие варианты простых фиксаторов

Можно изготовить очень простой, но удобный в использовании фиксатор для ворот из двух металлических пластин с общей осью вращения. Для того чтобы зафиксировать ворота в нужном положении, достаточно лишь надавить ногой на планку, после чего она сразу же опустится и не позволит створкам закрыться. Недостаток такого упора в том, что он требует очистки места установки от снега в зимнее время.

Еще один достаточно простой вариант упора для ворот требует наличия двух довольно прочных гвоздей и куска стальной проволоки толщиной чуть менее 1 см. Для того чтобы опорная прочность была максимальной, нужно сделать так, чтобы угол между главным элементом упора и поверхностью грунта составлял 50 градусов.

Для того чтобы такой фиксатор начал выполнять свою основную функцию, достаточно слегка ударить его ногой после того, как ворота будут открыты и доведены до выбранного места фиксации. Затем так же, с помощью легкого движения ноги можно вывести фиксатор из рабочего состояния и спокойно закрыть ворота. Одно из основных преимуществ такого приспособления в том, что оно не нуждается в уходе ни зимой, ни летом.

Антивандальные и броненакладки на дверные замки – обзор

На наш взгляд, уж если и устанавливать на свой замок накладку, то она должна быть универсальной, то есть защищать и от взломщика, и от хулигана. Наше мнение совпадает с мнением специалистов, поэтому мы приведем примеры только универсальных накладок хорошего качества, которые в действительности тестировались и имеют все необходимые сертификаты соответствия.

• Броненакладка турецкой фирмы Даф. Неплохая и недорогая накладка, защищающая запирающее устройство цилиндрового типа от хулиганов и взломщиков. Устанавливается поверх дверного полотна на специальные крепежные элементы.
• Бронированная накладка DiSec MR Предназначена для защиты цилиндрового замка от хулиганов и взломщиков. Бронированная часть устанавливается между корпусом замка и дверным полотном, а антивандальная часть крепится на лицевой части двери. От вандализма замочную скважину защищает специальная магнитная шторка, отодвинуть которую может только оригинальный магнитный ключ.
• Броненакладка врезного типа Cisa ЧХ33. Предназначена для защиты сувальдного замка от высверливания, выбивания и прочего, а также от вандализма. С такой накладкой не придется больше задумываться, как защитить свое запирающее устройство от хулиганов, ведь она надежно перекрывает доступ к замочной скважине специальной шторкой. Чтобы открыть замок нужно сначала вставить ключ в канал накладки и повернуть его, после этого отодвинется стальная шторка и можно будет просунуть ключ дальше в секрет запирающего устройства и открыть его.

Антивандальная защита замков иного назначения

Защищать от вандализма и грубого взлома нужно не только врезные и накладные дверные замки, но и, например, навесной замок на гараж, сарай, ворота или, в конце концов, на почтовый ящик. Проблема заключается в том, что защита на навесные замки отдельно не производится. Во-первых, навесных замков с защитой выше 3 класса не существует, да и никто не предъявляет к ним таких требований, поэтому антивандальную защиту ставить на них тоже вроде бы нет необходимости. А во-вторых, конструкция навесного замка часто не позволяет такую защиту поставить.

Про небольшие навесные замочки, предназначенные для запирания ящиков и чемоданов вообще говорить нечего, ведь они не выбираются за пределы 1 класса защиты. Тем не менее, если вы являетесь обладателем навесного гаражного замка и нуждаетесь в защите от вандализма, то вы можете решить проблему своими руками. Нужно приварить к калитке гаража трубку такого диаметра, чтобы в ней помещался замок, а на рабочую поверхность ключа наварить металлический стержень подходящей длины.

В этом случае к замочной скважине никто не сможет подобраться, чтобы напихать в нее мусор, кроме того сбить замок или откусить ему дужку также будет нереально. В настоящее время все большее распространение получили замки на окна из пластика, однако специальной защиты от хулиганов на такие замки также не производят. Чуть лучше дело обстоит с пластиковыми дверями.

Подводя итог, отметим, замок и ключ антивандальные в настоящее время весьма востребованы. Дети, мстительные соседи, а иногда и опасные воры из различных побуждений могут натолкать в замочную скважину инородных предметов, налить краски, строительной пены или кислоты. Любое из этих хулиганских действий обернется для вас затратами по замене замка, поэтому целесообразно еще на стадии установки снабдить его специальной качественной накладкой.

Засов по типу «шпингалет»

Шпингалет для распашных ворот чаще всего изготавливается из металлического прута с диаметром от 1 сантиметра. Используя сварку, к нему крепится Т-образным способом рукоять или просто сгибается

Дополнительно важно подготовить полую трубку (желательно подобрать плотную сталь). Внутренний диаметр трубки должен позволять свободно проходить внутри пруту без люфтов и задержек

Алгоритм выполнения работы.

1. Подготовленную заранее трубку разделить на 3 части – одна длинная до 10 сантиметров и две коротких (примерно по 5 сантиметров).
2. На одну створку крепится длинная часть. На вторую – короткая часть. Крепятся сваркой.
3. Вставить прут в трубку, а в пределах края закрепить ещё одну короткую часть. Проверить, что створки открываются и закрываются без препятствий.
4. В дополнение можно монтировать проушины для навесного замка.

Выбираем лучший вариант запорной системы

Гаражные ворота, в большинстве своем, имеют стандартную конструкцию: две створки, крепящиеся к раме посредством петель. Соответственно, выбор запорной системы, в основном, определяется предпочтением владельца.

Для внешних ворот

Для внешних ворот оптимально подходят шпингалет (горизонтальный ригель) и фляжная система запора. Устройство последней достаточно простое, благодаря чему монтаж конструкции не вызывает сложностей, а механизм прослужит в течение многих лет.

Для распашных ворот

Для распашных гаражных ворот рекомендуют использовать вертикальный засов. Обусловлено это тем, что открытые створки можно зафиксировать, если опустить металлическую трубу. Последняя будет удерживать гаражные ворота от порывов несильного ветра.

Изготовление и установка засовов для распашных ворот

Устройство «Вертушки»

Чтобы монтировать вертушку для ворот распашных створок, нужно начертить схему размещения. Вверху должна крепиться металлическая защелка на саморез диаметром от 8мм. до 10мм. С шестигранной шляпкой. Такая конструкция позволит защелке двигаться на саморезе. Она необходима для предотвращения перекручивания и деформации створок и увеличения жесткости запора.

Затем нужно установить центральную планку. Её размер 4,5х10х200см. Длина подбирается под ширину ворот, обычно это две третьих от ширины створок

Планка может быть из стали или из дерева, важно, чтобы толщина была не менее 5мм

Этапы монтажа:

1. Необходимо с внутренней стороны в центре конструкции на левой створке прикрепить сквозной болт с окружностью от 10мм. до 12мм., отступая от края от 6см. до 10см.
2. После того, как болт будет свободно поворачиваться устанавливаются две шайбы.
3. Затем на воротах устанавливается фиксирующий паз (швеллер). Швеллер нужно сточить клином и в него будет закрепляться планка.
4. На правой створке фиксируют опорную рейку, чтобы выступала от края створки на 10мм.
5. Чтобы наружные болты невозможно было открутить, их стачивают.

Засов «Шлагбаум»

Чтобы сделать затворы «шлагбаум» нужно:

Взять брус или швеллер из железа. Длина должна ровняться две трети от ширины створок. На расстоянии 8см. от торца рассверлить отверстие для болта М 10 – М 12.
Затем делают разметки, прикладывая планку. Просверливают отверстие под болт

Важно, чтобы на улице болт не был виден, или спиливался до невозможности открутить.
Затем на створках делают три захвата. Один делается на засове для закрепления при открытии, а два других ближе к краям.

Интересно! Часто между створками устанавливаются дополнительные проушины, на которые можно будет закрепить замок навесного типа.

Сдвижной засов

Сдвижные запоры для распашных ворот изготавливаются труднее, но лучше защищают вход. Их можно делать из стальных или деревянных полосок. Стальные засовы служат дольше, поэтому мы расскажем, как делать его.

Этапы изготовления и монтажа:

1. В начале берут полоску стали, шириной 5 см и длиной от 40см.
2. На створках ворот закрепляются направляющие сваркой и фиксирующими саморезами.
3. После этого стальная полоса вставляется и механизм готов к работе.

Не пропустите: Заборы — современные веяния

В них также можно установить специальные дужки, которые будут закреплять навесной замок.

Задвижки засовы

Ещё один тип конструкции засовов – задвижной. Для его производства используются деревянные или стальные полосы. Для самостоятельного изготовления нужно иметь слесарные навыки и набор инструментов.

Толщина метала задвижки должна быть достаточно толстой, чтобы предотвратить изгиб

Алгоритм.

1. Подготовить стальную полосу. Длина её должна быть не менее 40 сантиметров, а ширина – 5 сантиметров.
2. Поскольку полоса будет двигаться по направляющим, их необходимо закрепить на воротах сваркой. Засов крепится к створке за счёт применения саморезов или той же сварки.
3. После монтажа на вторую створку также устанавливается паз для фиксации второй половины стальной полоски.

Иногда, чтобы изготовить засов с возможностью запереть замком, дополнительно сверлятся отверстия или монтируются специальные дужки.

Декоративная задвижка выглядит эффектно

Как определиться с выбором засова

Прежде всего, необходимо определиться с функцией, которую выполняет засов и обратить внимание на особенности конструкции ворот. От типа ваших ворот зачастую зависит и тип защёлки

Вообще все затворные устройства различаются между собой по следующим признакам: тип крепежа, конструкция и внешний вид

Ещё важно определится, какую роль будет играть задвижка на ворота – как самостоятельное средство охраны или как вспомогательное устройство на время, пока хозяева дома отсутствуют. Также бывают запоры на ключе и без

Выбор засова может также зависеть от места, где его применяют. В деревне или иной сельской местности обычно стоит задача не допустить на участок проникновение домашнего скота. Простая деревянная защёлка на калитку легко справится с такой задачей. В условиях городской местности ворота участка выполняют функцию полноценной защиты от злоумышленников. Тут могут использоваться сложные устройства с автозакрытием.

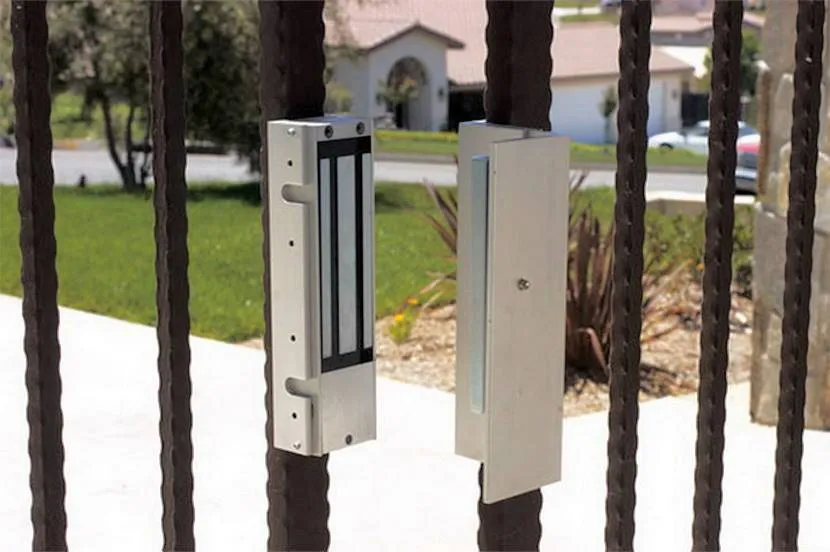

Электромагнитный замок на ворота Источник montazh-zaborov.ru

Некоторые предпочитают использовать на своих воротах сразу несколько механизмов, потому что зачастую простые конструкции поддаются взлому. Обычно комбинируют замки и засовы. Можно установить электромеханические или электромагнитные замки. Это последнее слово техники обеспечивает, по словами производителей, наибольшую защиту. Самые современные устройства реагируют на отпечаток пальца. Такие аппараты не установишь сам, да и стоимость их достаточно высока.

От того, куда вы хотите установить запорное устройство тоже зависит многое. Например для калитки важна скорее эстетика, внешний вид и простота. Запоры для гаражных ворот служат целям безопасности. Главное требование тут – надёжность и прочность. Зачастую такие конструкции изготавливаются индивидуально, потому что конкретные виды дверей могут сильно разниться.

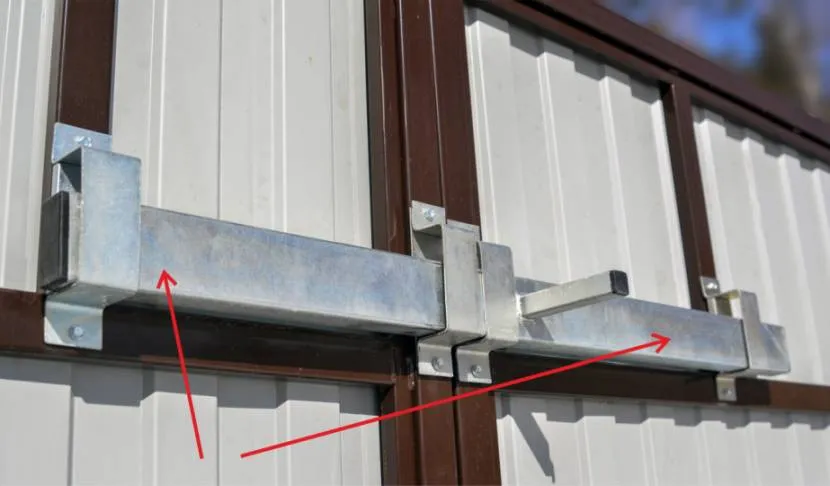

Прочный оцинкованный запор для ворот Источник zavodsota.ru

Электрические замки

Электрический замок на калитку заслуженно занимает лидирующее место в среднем ценовом сегменте. Электрозамки разделены на три вида по принципу работы:

• электромеханические и электромоторные;
• электромагнитные.

Запирающий магнитный механизм электромеханического замка имеет дублирующее пружинное устройство, которое приводится в действие обычным ключом, в случае возникновения неполадок с напряжением в сети

Это важное достоинство замка. Накладной или врезной электромеханический замок способен выдержать большую физическую нагрузку

Запорное устройство рекомендуется использовать как замок на калитку из профнастила или листового металла.

Установленный на калитку электромеханический замок

Электромоторный замок имеет тот же принцип действия, что электромеханический, только засов приводится в действие не магнитом, а мотором. К недостаткам этих запирающих устройств можно отнести относительно большой вес и громоздкость.

В таблице приведены наиболее популярные производители таких замков.

Электромагнитный замок – надежное и мощное запирающее устройство. По принципу действия они бывают удерживающими и сдвиговыми. В удерживающем замке электромагнитная катушка создает магнитное поле, которое прочно фиксирует калитку в закрытом положении. Уличный замок на калитку должен иметь мощность не менее 200 кг.

Электромагнитный замок на калитку

Работа сдвигового замка  подобна электромеханическому. К достоинствам подобных запирающих устройств следует отнести простоту в установке, надежность в эксплуатации, устойчивость к перепадам температуры. Основным недостатком может стать неработоспособность замка во время длительного отсутствия электроэнергии.

Врезные (SOCA)
Накладные (Falcon Eye)

Все виды электрозамков легко коммутируются с системами удаленного управления, в том числе с видеодомофонами.

Особенности установки врезных замков для калитки

Для наглядности, предлагаем рассмотреть вариант установки врезного замка на калитку, изготовленную из двух листов металлопрофиля. Инструкция по монтажу:

1. Для начала, следует заранее позаботиться о сооружении металлического короба, привариваемого на дверную раму.

2. Если в основе конструкции присутствует стальная труба с большим диаметром, то процедура упрощается.

3. Перед началом врезки замка, следует провести работы по разметке его места расположения. Для этого, на торцевых участках ранее сооруженной коробки устанавливается механизм замка. Кроме того, не следует забывать о стыковых участках.

4. Далее необходимо вырезать отверстие под монтаж замка, кроме того, следует разметить точки, которые будут фиксировать замок на поверхности.

5. Для их обустройства воспользуйтесь электродрелью

На следующем этапе проведения работ обустраивается ниша под личинку, учтите, что все замеры должны проводиться с особой осторожностью

6. Если на замке планируется устанавливаться ручка, то для ее монтажа следует также обустроить нишу.

7. Непосредственные работы по монтажу состоят из установки корпуса в пазовое отверстие, монтаж личинки, фиксация замка шурупами.

8. В уже установленную конструкцию монтируется стержень, для ручки. Чаще всего, он отличается наличием квадратного сечения, фиксация стержня осуществляется саморезами.

9. В установленном замке фиксируется ручка с помощью затяжных болтов, далее вся система проверяется на работоспособность.

Замок на калитку видео:

Основные виды шпингалетов

Гаражные шпингалеты на ворота разнообразны по конструкции. Некоторые из них можно сделать самостоятельно без значительных сложностей. Другие лучше приобрести в магазине или заказать в специализированной компании.

Горизонтальная щеколда

Горизонтальные щеколды получили наибольшее распространение. Подходят для запирания створок ворот и калиток. Конструкция устройств элементарна: стержень, фиксирующее ушко и держатель.

Изображение № 1: схема простой горизонтальной щеколды

Щеколды устанавливают на внешней и внутренней сторонах створок. Для максимальной защиты можно навесить на механизм замок, для этого на запор наваривают специальные ушки.

Вертикальная щеколда

Фотография № 2: вертикальный запор на ворота

Такая конструкция тоже получила широкое распространение. Шпингалет для распашных ворот надежно фиксирует створки. Функцию запора выполняет металлический стержень, изогнутый буквой «Г». В закрытом положении он уходит в выемки на полу или потолке.

Изображение № 2: так выглядит вертикальный запор на общей схеме распашных ворот

Удобство вертикальной щеколды в том, что ее не видно с внешней стороны сооружения. Благодаря такой особенности злоумышленнику сложнее проникнуть на вашу территорию.

Самозахлопывающаяся щеколда

Фотография № 3: самозахлопывающаяся защелка на воротах

Чтобы сделать щеколду, которая будет сама защелкиваться, необходимо закрепить на створке неподвижную металлическую планку. Если ворота закрыты, рычаг цепляется за пластину и не дает открыть створку. Защелку крепят на один болт. Второй вкручивают рядом для ограничения подвижности рычага. Для того чтобы отпереть дверь, необходимо просто нажать на рычаг, освобождающий планку. Для закрывания запора — захлопнуть дверь.

Накладной сдвижной запор

Фотография № 4: накладной сдвижной запор

Удобный тип защелки на ворота и калитки, представляющий собой усовершенствованную модификацию горизонтальной щеколды. Стержень у такой задвижки плоский. Конструкция легко крепится к любому ровному основанию и обеспечивает надежность запирания створок.

Потайной замок

Фотография № 5: потайной запор на воротах

Если на двери установлен потайной запор, скважины для ключа с внешней стороны видно не будет. При этом с обратной стороны есть задвижка. Чтобы открыть ее, необходимо открутить шестиугольную шляпку болта. При повороте рейка, закрепленная им, приводит в движение задвижку, и створки открываются или закрываются.

Ригельный замок с реечной системой

Фотография № 6: ригельный запор с реечной системой

Такие запорные конструкции лучше покупать в готовом виде. Замок состоит из ключа с выемками и основы. Главное его преимущество — увеличенный срок службы и высокие прочностные показатели. Есть и недостаток: ключ при желании легко подделать, поэтому в дополнение к ригельному необходимо установить врезной замок.

Изображение № 3: схема ригельного замка

Шпингалет на пружинной основе

Фотография № 7: щеколда с пружинной основой

Шпингалет для откатных ворот, имеющий пружинную основу, станет хорошим дополнением к кодовому или врезному замку. Пружина упрощает процесс открывания/закрывания створок. Чаще всего подобные сооружения устанавливают с внутренней стороны.

Изображение № 4: схема щеколды с пружинной основой
