Как самостоятельно установить откатные ворота

Изготовление полотна откатных ворот своими руками

Специалисты рекомендуют идеальные размеры полотна откатных ворот:

• Въездной проем шириной четыре метра
• Рама из металлопрофиля 4,4 метра на 2 метра
• Треугольная косынка длиной 1,6 метра и высотой – 2.

Внешняя рама полотна ворот изготавливается из металлической трубы 6 на 4 сантиметра толщиной не менее двух миллиметров. Для обрешетки подойдет более узкий профиль квадратного сечения 2 на 2. Необходимо четыре трубы высотой два метра и одна горизонтальная направляющая длиной 4,4 метра. Отдельно для косынки потребуется 1,6 метра металлопрофиля прямоугольного сечения и такая же диагональ.

При помощи сварки соединяем все детали, чтобы получить жесткую конструкцию. Тщательно обрабатываем места сварки, все участки трубы, где есть ржавчина и окалина. Грунтуем трубы и окрашиваем их в два-три слоя.

Обшиваем окрашенную раму стеновым профилированным листом или сотовым поликарбонатом. Получаем относительно легкую конструкцию, которая не потребует мощного электропривода. Это еще одна статья экономии при изготовлении ворот своими руками.

Совет: можно рассмотреть другие варианты обшивки рамы откатных ворот – дерево, кованый металл, легкий пластик.

К готовой раме ворот привариваем направляющую из наших комплектующих.

Подготовительный этап

Перед тем как начать производить монтаж, необходимо очень тщательно подготовиться к этому. Каждый из подготовительных этапов будет играть очень важную роль в дальнейшей эксплуатации, долговечности, качестве и комфортабельности использования.

Весь подготовительный этап состоит из таких пунктов:

• Подбор комплектующих и автоматики для будущих ворот.
• Решаем с размером будущей конструкции и её схемой.
• Выбираем облицовочный материал.
• Данные о местности, где будет установка.

Теперь мы немного разберём каждый из этих пунктов более подробно. Пойдём по порядку и правильно подберём все необходимые комплектующие и систему автоматического управления воротами. Из всех возможных комплектующих, вам обязательно необходимо купить датчики, которые оповещают что система активирована и начинается открытие или закрытие ограждения, это может быть световой или звуковой датчик. Автоматику необходимо покупать, опираясь на такие критерии, как масса, размеры и частота эксплуатации.

Чтобы определить необходимый для вас размер ворот, который сможет полностью удовлетворить вас и ваши потребности, первым делом решите какие автомобили должны без проблем заезжать в ваш двор.

Также в первую очередь опирайтесь на свой автомобиль, чтобы он беспрепятственно и свободно заезжал и выезжал, при этом вы не боялись что-то задеть боковыми зеркалами или при повороте.

Рекомендуемое минимальное расстояние между центрами тележек.

Облицовочный материал не менее важен чем любой механический элемент, который отвечает за работоспособность. Облицовку необходимо выбирать, опираясь на довольно большой перечень факторов, а именно:

• Дизайн вашего заезда.
• Материал, из которого сделано всё ограждение.
• Ландшафт и общий экстерьер участка и дома, который на нём расположен.
• А также ваши личные предпочтения.

Пройдя по этим четырём пунктам, вы сможете выбрать максимально подходящий и качественный материал, который будет радовать глаз и украсит ваше жилище и место отдыха.

При выборе привода для автоматизации ворот обратите внимание на то, с какими по массе створками ворот он может работать. Учитывая глубин промерзания и плотность грунта, где будет установлен фундамент будущих ворот, необходимо определить его глубину

Чем больше грунт способен промерзать и чем глубже начинается плотный глинистый слой, тем большую глубину ямы необходимо подготовить для опорного фундамента

Учитывая глубин промерзания и плотность грунта, где будет установлен фундамент будущих ворот, необходимо определить его глубину. Чем больше грунт способен промерзать и чем глубже начинается плотный глинистый слой, тем большую глубину ямы необходимо подготовить для опорного фундамента.

Пройдя по всем этим пунктам и разобрав их подробно именно на подготовительном этапе и решить со всеми нюансами, можете без препятствий приступать к процессу монтажа.

Фундамент и направляющие

Основание для ворот располагают вдоль забора (со стороны участка) в направлении их открывания. Под фундамент потребуется вырыть траншею шириной 50 см и глубиной 1,5-2 м в зависимости от уровня промерзания грунта. В это же время выкапывают ямы под опоры, если не удалось сохранить их от предыдущей конструкции.

Схема бетонирования и установки направляющих

На дно траншеи насыпают подушку из тщательно утрамбованного песка и гравия. Затем, из арматуры сваривают каркас для фундамента, а поверх него приваривают швеллер. Он станет нижней частью ворот, к которой будет крепиться двигатель и роликовые узлы.

Каркас помещают внутрь ямы так, чтобы швеллер располагался впритык к опорным столбам и находился на одном уровне с поверхностью грунта. Для предотвращения растекания бетона, по краям траншеи устанавливают опалубку из досок. Желательно сразу позаботиться об электропитании двигателя и на этапе закладки фундамента проложить проводку в защитных полиэтиленовых трубах.

Траншею бетонируют смесью цемента, песка и щебня в пропорции 1:2:4, воду добавляют в зависимости от влажности песка, до образования сметанообразной консистенции. Для смешивания рекомендуется использовать бетономешалку.

Опалубка фундамента

Готовый раствор заливают в яму постепенно, стараясь не нарушить положение армирующего каркаса. После заливки фундамент в нескольких местах протыкают прутом арматуры, для выхода излишков воздуха. На полное застывание основания уходит около месяца, но приступать к дальнейшим монтажным работам можно уже через неделю.

Регулировка свободного хода

На этой стадии требуется регулировка расположения опор внутри несущей рейки. Для такой цели необходимо ослабить гайки, которые фиксируют опоры. Следует закрыть/открыть ворота, перемещая их от одного конца к другому. После этого гайки нужно крепко затянуть.

Затем необходимо поставить заглушку и ролик несущей рейки. Элементы прикрепляются с помощью болтов. Заглушка, входящая в комплект, приваривается с тыльной поверхности полотна.

Затем требуется приготовить профнастил, нарезав его по ширине и высоте. Материал набивается на ворота и фиксируется с помощью саморезов. Листы при этом лучше укладывать внахлест. С монтажом откатных ворот можно справиться и самостоятельно. Чтобы избежать проблем при установке, нужно соблюдать схему действий.

Если вы не знаете, как установить откатные ворота, то лучше все же обратиться за помощью к опытным специалистам. Однако в этом случае вы не сможете сэкономить.

Пошаговая инструкция

Работа по изготовлению откатных ворот состоит из нескольких фаз, которые необходимо выполнять последовательно.

Первоначальная стадия

Прежде чем устанавливать откатные ворота, необходимо вырыть два котлована диаметром 50 см и глубиной не менее 1,5 м. Полученные углубления затем будут заливаться фундаментом для ворот. Основную разметку нужно осуществить заранее. Она должна быть составлена с учетом предполагаемых нагрузок, которые будут осуществляться на ролики со стороны створок. Поэтапная инструкция по монтажу откатных ворот:

• Первым делом необходимо установить трубы для опоры. Чтобы проверить вертикаль, следует использовать уровень. Ямы засыпать щебнем. Трубы опоры желательно соединить. Для этих целей оптимально использовать металлические опоры, стыки которых впоследствии заварить.
• Замесить раствор, в котором соотношение песка и цемента — 3 к 1. Объем жидкости — 25% от общего веса сыпучих компонентов.
• Полученный состав залить в ямы. Время полного застывания фундамента составляет 7 дней. За это время можно создать полотно ворот.
• Начинать изготовление полотна необходимо с соединения уголков с профилем. Для этого детали нужно уложить в виде прямоугольника на ровной поверхности. Скорректировать элементы с помощью уровня, а затем сварить единую конструкцию. Для придания дополнительной жесткости рекомендуется добавить скрещенные профили.

https://youtube.com/watch?v=NlyV7eyRgDg

Последующие фазы

После проведения манипуляций необходимо изготовить треугольник, который будет использоваться в качестве противовеса. Для этого подготовить металлопрофили, которые разложить на ровной поверхности, уровнем измерить углы и проварить конструкцию. Затем с помощью сварки скрепить полученный треугольник с основой створки. После этого нужно выполнить ряд действий:

• Приварить профнастил на каркас. Если нет желания использовать сварку, крепление материала можно произвести с помощью саморезов.
• Снизу приварить к основанию направляющую балку.
• На основании найти опорную пластину, к которой сваркой зафиксировать планки регулировки. Провести монтаж держателей роликов.

Конструкция, с помощью которой будет осуществляться движение ворот, готова. Теперь остается провести установку вспомогательных частей.

Завершающие этапы

Следующим шагом на пути изготовления ворот является монтаж уловителей на опорные столбы. Регулировочный ролик зафиксировать на кронштейне сверху, он будет выступать в роли ограничителя. Для установки этих деталей нужно использовать электродрель, с помощью которой делаются отверстия в опорах. Фиксирующие элементы ворот получаются в виде дюбелей. Для повышения надежности и прочности конструкции нужно использовать пластины из стали.

Затем можно приступать к изготовлению створки. Вставить полотно таким образом, чтобы ролики попадали в направляющую балку. После установки проверить горизонтальность полотна. При обнаружении неточностей нужно отрегулировать ролики. Для этого можно использовать гаечный ключ. После регулировки проверить движение створки.

Завершающим этапом монтажа является установка автоматики, с помощью которой будет осуществляться движение конструкции. Ее следует разместить на бетонном основании. Шестеренка должна попадать в соответствующие пазы.

Изготовить ворота своими руками достаточно сложно, но при большом желании вполне возможно. Готовая конструкция очень удобна в эксплуатации. Чтобы приспособление служило долго, на этапе строительства нужно подбирать качественные материалы.

Консольные ворота

В их конструкции удалось избавиться от недостатков как подвесных ворот (нет ограничения проезда транспорта по высоте), так и рельсового типа (нет контакта с землей). Полотно ворот такой конструкции движется при помощи консольных роликовых блоков по направляющей балке. Чаще всего основной узел конструкции — роликовые блоки и балка — располагаются в нижней части ворот (рис.3), такое расположение вызвано, прежде всего, простотой его установки.

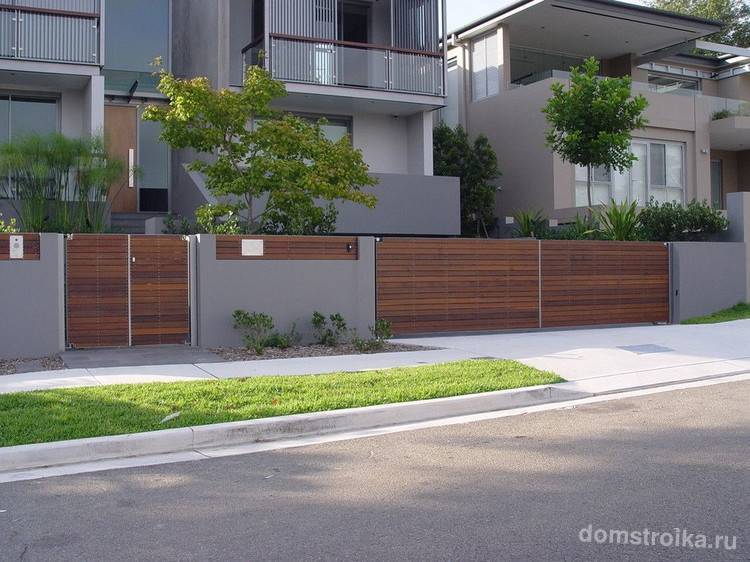

Откатные ворота в современном стиле

Консольные ворота из-за отсутствия направляющих внизу и вверху проёма позволяют проезжать транспорту практически любых габаритов

Гораздо реже встречаются случаи, когда роликовые блоки и направляющая балка могут располагаться посередине полотна (рис. 4), и даже сверху (рис. 5). Такое расположение оправдано в том случае, когда есть возможность расположить консольные узлы, основную механическую часть раздвижных ворот, на капитальной стене здания (конструкции, сооружения), которые способны выдержать нагрузки, создаваемые полотном ворот. Это дает возможность снизить расходы на строительство отдельных силовых конструкций для ворот.

Рис. 3. Схема консольных ворот

Рис. 4. Схема консольных откатных ворот с расположенным посередине консольным узлом

Рис. 5. Схема консольных откатных ворот с расположенным вверху консольным узлом

Кроме отсутствия ограничения по высоте, консольные вороты имеют ряд и других преимуществ. Прежде всего, конструкция откатных ворот предполагает расположение роликовых тележек внутри заваренной балки, что полностью предохраняет их от попадания снега и грязи, а значит — природные факторы не влияют на стабильность работы механизма ворот. Использование закрытых подшипников скольжения в роликовых тележках исключает необходимость из периодического смазывания — смазка закладывается на заводе-изготовителе.

Эффектные откатные ворота

Кроме того, консольные ворота очень плотно, по сравнению с другими типами откатных ворот, прилегают к забору, не оставляя даже щелочки для чересчур любопытных. И еще один важный момент — проще всего установить автоматику именно на консольные ворота. Из недостатков следует отметить очень непростую для монтажа, сложную конструкцию ворот и, кроме того, для установки такого типа ворот забор должен иметь свободный участок, по длине в 1,5 раза превышающий длину ворот.

Ворота — важный элемент архитектурного ансамбля вашего домовладения

Стильные современные откатные ворота

Типы конструкций откатных ворот

На рынке предлагается несколько типов ограждений с раздвижным полотном. Они отличаются конструктивным исполнением, достоинствами и недостатками. Выбирая подходящий вариант, учитывайте следующие параметры:

1. Возможность сварки в домашних условиях.
2. Надежность.
3. Удобство эксплуатации.

С использованием рельса

Рельсовые модели выделяются простым устройством и долговечностью. Движущийся механизм перемещается по рельсу, который закреплен в почве по линии проема. Основное полотно направлено в сторону приваренных роликов.

К основным достоинствам рельсовых моделей относят:

1. Совместимость с крупногабаритными проемами (до 6 м) — в процессе эксплуатации створка сохраняет начальное положение и не провисает.
2. Эргономичность — в открытом состоянии полотно занимает не больше пространства, чем проем.
3. Износостойкость и надежность — при сварке откатных ворот с рельсом можно применить ударопрочный каркас и тяжелые обшивочные материалы, которые будут защищать от ударов и механических повреждений.

Рельсовые отатные ворота.

Недостатком варианта считается необходимость тщательной очистки системы от загрязнений, снега и песка, которые препятствуют движению створки.

После обильных осадков в пустотах накапливается жидкость, а в случае замерзания она превращается в лед, блокирующий нормальную работу системы. Проблема усугубляется зимой в регионах с суровыми климатическими условиями.

Консольные ворота

Автоматические ворота подойдут для промышленных объектов и больших частных территорий. По соотношению цены и качества они превосходят другие типы.

В основе ограждения используется швеллер — специальная консоль, фиксирующая створку в 2 положениях (закрытом и открытом).

Чтобы сохранить равновесие полотна, длину направляющего элемента делают в 1,5 больше ширины проема.

Среди преимуществ консольных ворот выделяют:

1. Свободный ход движущихся узлов.
2. Неограниченный заезд по высоте.
3. Защиту роликовых тележек от загрязнений, осадков и прочего мусора. Это продлевает срок службы консолей. Тележки закреплены внутри заваренной балки, поэтому они изолированы от инородных включений.
4. Качественную изоляцию усадьбы от сторонних глаз. Полотно плотно прилегает к ограждению, поэтому увидеть, что происходит внутри, достаточно сложно.
5. Простоту монтажа электрического привода.

Консольные ворота, плотно прилегающие к ограждению.

Среди недостатков:

1. Необходимость организации устойчивого основания. Кроме того, для обустройства конструкции с открывающейся створкой нужно много свободного места.
2. Трудоемкость процесса по сборке консолей. Такие действия требуют от исполнителя некоторых умений и опыта в проектировании.

Подвесная конструкция

Представители этой группы используются в местах въезда на производственный объект, территорию ангара или склада. В воротах присутствует направляющая, которая находится на верхней балке перекрытия. Система приводится в действие с помощью роликов. Снизу конструкции опора отсутствует. Среди положительных качеств подвесных ворот выделяют:

1. Стойкость к негативным воздействиям окружающей среды, включая сильный ветер, осадки и другие неблагоприятные погодные условия.
2. Безопасность и большой срок службы. Механические системы способны прослужить без сбоев больше 50 лет.
3. Устойчивость к взломам.

Ключевыми недостатками ворот являются высокая стоимость и ограниченные пропускные способности из-за характерного размещения направляющих частей.

Подвесные откатные ворота.

Установка секции

Завершается устройство откатных ворот своими руками закреплением секции на столбах и подключением автоматики. Приступать к монтажу ворот можно не ранее, чем через неделю с момента бетонирования фундамента и опор.

Последовательность установки:

• К уложенному на фундамент швеллеру сваркой «прихватывают» роликовые тележки, ролики помещают внутрь направляющей внизу полотна.
• Ворота проверяют строительным уровнем и фиксируют их верхнюю часть кронштейном.
• Ход ворот проверяют и, если все в порядке, прочно приваривают роликовые тележки.
• На передней части секции снизу крепят концевой ролик.
• Ворота закрывают и проверяют совпадение с уловителями на опоре, при необходимости, их положение корректируют.

После сборки места сварки обрабатывают антикоррозионной грунтовкой и подключают электродвигатель в соответствии с прилагаемой к нему документацией. Конструкция готова и, если вы будете за ней должным образом ухаживать, не забывая периодически очищать и смазывать ролики, она прослужит долгие годы.

Подключение автоматики – завершающий этап

Надеемся наша инструкция о том, как сделать откатные ворота самостоятельно, будет вам полезна. Но помните, прежде чем приступать к работе, стоит составить проект будущей конструкции и обсудить его со специалистом. Желаем удачи!

Устройство фундамента и закладного элемента

Яма для фундамента должна быть глубиной не меньше полутора метров. Земляные работы нужно делать максимально аккуратно, чтобы не снять лишний слой грунта. Ее ширина должна быть приблизительно 40−60 см. Сделать это можно обычной лопатой или компактным бульдозером.

Из прутьев и швеллера нужно сделать закладной элемент. Между собой детали соединяются посредством сварки. Швеллер нужно для повышения прочности фундамента. Его длина должна составлять около половины ширины обустраиваемого проема. Размер арматуры нужно подбирать такой, чтобы она ушла в грунт ниже глубины промерзания.

Для создания каркаса нужно соединить вертикальные элементы со стальными перемычками. Затем конструкцию нужно спустить в траншею, чтобы залить ее основание. Заранее дно ямы засыпается и утрамбовывается песком. При этом нужно следить за тем, чтобы основание было строго параллельно дороге. Перед тем как заливать основание, нужно убедиться в горизонтальности прутьев. Для этой цели нужно воспользоваться строительным уровнем.

Для устройства фундамента требуется цемент марки не ниже М400. Также не обойтись без песка и щебня. Приготовленную основу необходимо оставить для набора прочности на 4−6 суток. Лишь после этого можно приступать к монтажу откатной конструкции.

Инструменты и материалы для установки ворот

Если места достаточно, то стоит определиться какие инструменты и материалы необходимы для установки и что есть в наличии. Возможно, кое-что придется докупить.

Перечень инструментов:

• лопата (для подготовки ямы под швеллер);
• топор (пригодится, если попадутся корни деревьев);
• болгарка (порезка металлических труб и их зачистка от ржавчины);
• сварочный аппарат;
• шуруповерт (если для крепления будут использоваться саморезы);
• молоток;
• уровень;
• рулетка.

Необходимые материалы:

• комплектующие для самих ворот (автоматика, трубы для каркаса, материал для зашивки, фурнитура);
• бетон для «закладной» под ворота (цемент, песок, щебень);
• швеллер и дополнительная арматура;
• полотно для зашивки ворот (трубы, краска, грунтовка, растворитель, круги, электроды, заклепки).

Монтаж уловителя верхнего и нижнего

Улавливатели монтируются к закладным, которые находятся в столбе, при помощи болтовых креплений или сварки.

Верхний улавливатель смягчает контакт створа ворот с опорой и лимитирует его вертикальное расшатывание при сильных ветрах. На верхнем углу фиксируют скобу, соизмеримую с улавливателем. Всё это защищает обе поверхности от коррозии.

О нижнем улавливателе было написано пару слов ранее. Кроме того, его монтируют так, чтобы последний ролик мог без препятствий закатываться на него, и тем самым надежно закрепляться, не давая воротам самим открываться при сильном ветре.

На этом установка откатных ворот заканчивается. Остается только отделать их облицовочным материалом и покрасить. Если вы самостоятельно устанавливали откатные ворота, то ваш бесценный опыт будет полезен всем читателям.

Подготовительный этап

Перед тем как начать производить монтаж, необходимо очень тщательно подготовиться к этому. Каждый из подготовительных этапов будет играть очень важную роль в дальнейшей эксплуатации, долговечности, качестве и комфортабельности использования.

Весь подготовительный этап состоит из таких пунктов:

• Подбор комплектующих и автоматики для будущих ворот.
• Решаем с размером будущей конструкции и её схемой.
• Выбираем облицовочный материал.
• Данные о местности, где будет установка.

Теперь мы немного разберём каждый из этих пунктов более подробно. Пойдём по порядку и правильно подберём все необходимые комплектующие и систему автоматического управления воротами. Из всех возможных комплектующих, вам обязательно необходимо купить датчики, которые оповещают что система активирована и начинается открытие или закрытие ограждения, это может быть световой или звуковой датчик. Автоматику необходимо покупать, опираясь на такие критерии, как масса, размеры и частота эксплуатации.

Чтобы определить необходимый для вас размер ворот, который сможет полностью удовлетворить вас и ваши потребности, первым делом решите какие автомобили должны без проблем заезжать в ваш двор.

Также в первую очередь опирайтесь на свой автомобиль, чтобы он беспрепятственно и свободно заезжал и выезжал, при этом вы не боялись что-то задеть боковыми зеркалами или при повороте.

Рекомендуемое минимальное расстояние между центрами тележек.

Облицовочный материал не менее важен чем любой механический элемент, который отвечает за работоспособность. Облицовку необходимо выбирать, опираясь на довольно большой перечень факторов, а именно:

• Дизайн вашего заезда.
• Материал, из которого сделано всё ограждение.
• Ландшафт и общий экстерьер участка и дома, который на нём расположен.
• А также ваши личные предпочтения.

Пройдя по этим четырём пунктам, вы сможете выбрать максимально подходящий и качественный материал, который будет радовать глаз и украсит ваше жилище и место отдыха.

При выборе привода для автоматизации ворот обратите внимание на то, с какими по массе створками ворот он может работать. Учитывая глубин промерзания и плотность грунта, где будет установлен фундамент будущих ворот, необходимо определить его глубину

Чем больше грунт способен промерзать и чем глубже начинается плотный глинистый слой, тем большую глубину ямы необходимо подготовить для опорного фундамента

Учитывая глубин промерзания и плотность грунта, где будет установлен фундамент будущих ворот, необходимо определить его глубину. Чем больше грунт способен промерзать и чем глубже начинается плотный глинистый слой, тем большую глубину ямы необходимо подготовить для опорного фундамента.

Пройдя по всем этим пунктам и разобрав их подробно именно на подготовительном этапе и решить со всеми нюансами, можете без препятствий приступать к процессу монтажа.

Монтаж верхнего ограничителя и концевого ролика

В верхней части конструкции устанавливается ограничитель, который останавливает ворота, в случае если они начнут съезжать с направляющей. Кроме того, эта часть предотвращает раскачку полотна при сильных порывах ветра.

По инструкции следующий этап — это фиксирование концевого ролика и заглушек. Конечный ролик фиксируется на окончании передней части бруса, а после этого накрывается пробкой. Фиксация производится с помощью болтовых соединений, но только, с одной стороны, а с другой стороны балки монтируется пробка или подобное этому материалу устройство.

Последний ролик необходим непросто для повышения качества плавности откатывания ворот, но и чтобы накатываться на нижний уловитель, а это снижает нагрузку на роликовые опоры.

Заглушки также необходимо установить, но они нужны по понятным всем причинам. Такая деталь предотвращает попадание снега или грязи, что повышает продолжительность жизни роликовых деталей.

Монтаж верхнего и нижнего уловителя своими руками

В установке уловителей нет ничего сложного. Их монтаж происходит путём крепления деталей к болтовым частям конструкции с помощью сварки.

Верхний улавливатель отвечает не только за безопасность, но и смягчает контакт между воротами и опорами. Кроме того, верхний уловитель, так же как и аналогичная нижняя деталь, снижает влияние порывов ветра на полотно.

Нижний уловитель отвечает аналогичным действиям, но он, в отличие от верхней части, является основным и именно на него приходится большая часть нагрузки при воздействии сильного ветра.

Установка роликовой конструкции в итоге может значительно упростить жизнь, ведь не придётся постоянно выходить из машины, чтобы открыть ворота. Кроме того, такая система повышает статус и стоимость дома.

Сколько места нужно для установки привода?

Для монтажа основных элементов электромеханического привода между проемом ворот и потолком должен быть достаточный запас свободного пространства.

Wlad363 Пользователь FORUMHOUSE

Я строю гараж. Проем ворот будет представлять собой прямоугольник из швеллера — 100 мм. Итоговые габариты проема планирую такие: ширина 3 м и высота 2,25 м. Вопрос: какой размер ворот нужно заказывать, и какие еще параметры указывать, чтобы потом без проблем установить ворота и автоматику?

Подобными вопросами озадачено большинство пользователей, планирующих приобретать автоматические ворота. Заказными параметрами ворот являются исходные размеры проема. В данном случае следует указать следующие габариты изделий: 3000х2250 мм. Следует отметить, что размер полотна несколько больше, чем размер проема. Делается это для более плотной герметизации проема и улучшения теплоизоляции помещения.

Что касается дополнительных данных, представляем вашему вниманию основные параметры, которые помогут определиться и с необходимыми размерами ворот, и с моделью автоматического привода:

• RM — высота проема ворот;
• LDB — ширина проема ворот;
• Н — высота притолоки (расстояние от верхней границы гаражного проема до потолка);
• SL и SR — расстояния от краев гаражного проема до боковых стен.

Edis Пользователь FORUMHOUSE

Если сначала планируете установить только ворота, а автоматику докупить позже, то до момента заказа конструкций нужно как минимум проверить значение перемычки. Перемычка — это расстояние от верха проема до потолка. Она должна быть достаточной не только для установки ворот на первом этапе, но и для их последующей автоматизации. И, конечно же, лучше приобретать ворота и автоматику сразу в комплексе. В таком случае можно и на более выгодную цену рассчитывать (за выезд монтажников платим 1 раз) и все нюансы по установке предусмотреть. Например, наличие розетки для включения привода в сеть, аккуратный монтаж всей проводки и т.д.

В целом, по словам специалистов, для установки автоматизированных ворот, как правило, достаточно высоты притолоки 130-210 мм и бокового расстояния 125 мм. Но эти цифры могут меняться в зависимости от производителя, серии ворот, типа монтажа и т.д. Поэтому лучше уточнить требования к этим параметрам при заказе.

Другие варианты изготовления ворот

Существующие варианты изготовления ворот различаются способом монтажа и конструктивными особенностями. В зависимости от специфики открытия модели бывают откатными и раздвижными. Первые отличаются эффективным расходованием свободной площади, автоматизацией и эстетичностью. Их ролики остаются работоспособными даже при погружении под толстый слой снега.

С учетом уровня механизации выделяют такие варианты:

1. Ручной откат.
2. Автоматизированный откат.

Наиболее популярны и просты в изготовлении рельсовые модели. Однако за ними нужно правильно ухаживать, поскольку загрязнения, мусор и вода могут вызвать соскакивание роликов и преждевременный износ механизмов. Модели с плавающим рельсом лишены таких недостатков.

Устройство фундамента и закладного элемента

Яма для фундамента должна быть глубиной не меньше полутора метров. Земляные работы нужно делать максимально аккуратно, чтобы не снять лишний слой грунта. Ее ширина должна быть приблизительно 40−60 см. Сделать это можно обычной лопатой или компактным бульдозером.

Из прутьев и швеллера нужно сделать закладной элемент. Между собой детали соединяются посредством сварки. Швеллер нужно для повышения прочности фундамента. Его длина должна составлять около половины ширины обустраиваемого проема. Размер арматуры нужно подбирать такой, чтобы она ушла в грунт ниже глубины промерзания.

Для создания каркаса нужно соединить вертикальные элементы со стальными перемычками. Затем конструкцию нужно спустить в траншею, чтобы залить ее основание. Заранее дно ямы засыпается и утрамбовывается песком. При этом нужно следить за тем, чтобы основание было строго параллельно дороге. Перед тем как заливать основание, нужно убедиться в горизонтальности прутьев. Для этой цели нужно воспользоваться строительным уровнем.

Если будущие ворота будут оснащены электроприводом, то на стадии заливки фундаменту необходимо предусмотреть место для проводов. Зачастую оборудование устанавливается в центре основания.

Для устройства фундамента требуется цемент марки не ниже М400. Также не обойтись без песка и щебня. Приготовленную основу необходимо оставить для набора прочности на 4−6 суток. Лишь после этого можно приступать к монтажу откатной конструкции.

Как изготавливаются рельсовые откатные ворота своими руками: порядок действий

Подобная конструкция получила достаточно большое распространение благодаря своей простоте и доступности. Система предполагает наличие специального рельса, закреплённого на поверхности земли, и роликов, прикреплённых к нижней части ворот. Во время открытия створка смещается по рельсу на требуемое расстояние. Предлагаем разобраться, каким образом монтируется подобная конструкция.

Ролики движутся по специальному наземному рельсу

Необходимые для работы инструменты и материалы

Для монтажа следует иметь в наличии:

• сварочный аппарат;
• пилу;
• болгарку;
• шуруповёрт;
• ручной слесарный инструмент.

Для изготовления сдвижной рельсовой конструкции потребуется профильная труба различного сечения, материал для полотна, крепёжные элементы, фурнитура, бетонный раствор.

Количество материала, требуемое для откатной системы, зависит от дизайна и размера ворот

Подготовка основания для двигательного механизма

Основание формируется с внутренней стороны участка вдоль забора. Для фундамента готовится котлован шириной 0,5 м и глубиной 1,5-2 м. Последний параметр зависит от глубины промерзания грунта. Длина траншеи для откатной системы равняет удвоенной ширине ворот.

На дне траншеи формируется подушка из щебня либо смеси, состоящей из гравия и песка. Выполняется армирование. Для изготовления каркаса преимущественно используется арматура диаметром 10 мм. Производится заливка бетонной смеси, состоящей из одной части цемента, двух песка и четырёх щебня. Заливку производят постепенно, не допуская изменения положения установленных элементов.

Заливка бетонного раствора для бетонного основания выполняется постепенно

Установка опорных столбов и монтаж направляющих

После высыхания бетонного раствора приступают к монтажу направляющих и установке опорных столбов. Рельс должен располагаться горизонтально и параллельно ограждению. Чтобы обеспечить требуемое пространственное положение элемента, вдоль бетонного основания натягиваем нить. К бетонному основанию прикручиваем направляющую для откатной конструкции.

Рельс следует надёжно зафиксировать

Установку опорных столбов выполняем в следующей последовательности:

Иллюстрация	Описание действия
	Выполняем разметку, определяя диаметр и местоположением под опорные элементы. Они должно располагаться достаточно близко к сформированному основанию.
	Производим выемку земли на нужную глубину с учётом уровня промерзания грунта и эксплуатационной нагрузки. Установленные опорные столбы должны выдержать откатные ворота с учётом ветровой нагрузки.
	Монтируем опорные столбы. С помощью уровня тщательно контролируем их пространственно положение во всех плоскостях. Для фиксации опор используем бетонный раствор.

Изготовление полотна откатных ворот

Если нет готового полотна откатных ворот, руководствуясь чертежом, изготавливаем его своими руками. Работы следует выполнять в горизонтальной плоскости, разложив элементы конструкции на ровной поверхности. Сначала свариваем каркас, а затем к нему крепим облицовочный материал.

Положение каждого элемента должно быть тщательно выверено

Установка конструкции и фурнитуры

Изготовив ворота, приступаем к их установке. Для этого:

Иллюстрация	Описание действия
	К нижней части полотна крепим ролик. Способ крепления зависит от конструктивных особенностей выбранной фурнитуры.
	Крепим ограничители, которые не позволят створке сместиться дальше столбов, и элементы запорной системы. Замок должен иметь подходящее конструктивное исполнение. Если система двустворчатая, можно к каждой створки приварить уши для навесного замка. Полотно устанавливаем на направляющий рельс и проверяем работоспособность собранной конструкции.
