Филенка для ворот: фото филенчатых откатных металлических створок

Секционные гаражные двери

Оптимальный выбор для створок подъемно-поворотной конструкции. При открывании секционные фрагменты преломляются под углом, поднимаясь к потолку. Для их монтажа у производителя приобретаются панельные секции в комплекте с направляющими и крепежными элементами. Образец можно заранее посмотреть на сайте продавца.

Уличные въездные ворота

Перед монтажом размечаются параметры входного проема. В проем монтируются горизонтальные и вертикальные направляющие.

При желании в готовую створку дополнительно врезается окно.

Калитка-филенка

Собрать секционные створки можно в домашних условиях, также можно купить готовые ворота у производителя. Судя по многочисленным отзывам, оставленным пользователями на специализированных форумах, одними из лидеров по производству такой продукции на российском рынке являются компании Alutech (Алютех) и Дорхан, осуществляющие доставку и установку воротных систем по всей стране.

Особенности монтажа филенчатых ворот

Изготовить металлическую филенку без надлежащего опыта и специального оборудования невозможно. Следовательно, для самостоятельного выполнения створок покупаются готовые образцы, варится ячеистый каркас, заполняемый филенкой.

Образец въездных ворот

Откатные и распашные ворота

Они облицовываются металлической филенкой по типу шоколадки. Вначале из квадратной трубы варится каркас, к которому заклепками или сваркой крепятся пластины. Готовые створки имеют вид плитки шоколада (отсюда и название).

На дачном участке

Под филенчатые створки сваривается высокопрочный металлический каркас. Решетчатый остов за счет большого количества сварных соединений обеспечивает жесткость конструкции.

После сварки обрешетка тщательно обезжиривается, покрывается грунтовкой и слоем специальной краски, обладающей молотковым эффектом. Когда каркас высохнет, к нему крепится филенка.

Распашные ворота

Крепление филенчатых пластин выполняется 2 способами:

1. Фиксируется путем приваривания.
2. Крепится заклепками.

При самостоятельной сборке филенку целесообразней приваривать. Если фиксировать заклепками, со временем возможно разбалтывание конструкции и попадание влаги, обусловливающее образование коррозии.

Видео монтажа секционных ворот представлено ниже.

Приваренные изделия не подвержены разбалтыванию, и швы не покрываются ржавчиной. Еще один важный аспект касается качества покраски. Краска выбирается с учетом в ее составе грунтовки, обеспечивающей неизменность внешнего вида филенчатых элементов.

Фото филенчатых ворот на дачном участке представлено ниже.

Распашная конструкция

Какую филенку выбрать

При выборе филенчатой продукции ключевую роль играет качество изделий. Для уверенности в прочности и долговечности филенки предпочтительней приобретать изделия известных производителей. Оптимальный выбор – это продукция, изготовленная из прочной стали, позволяющая сохранять эксплуатационные качества створок не менее 3 десятилетий.

Образец готовых ворот

Разновидности филенки

Помимо стандартной вариативности выполнения филенчатых створок, по данной технологии осуществимо создание ворот эксклюзивного дизайна, в основном за счет дополнений из ковки, литья, железных перфорированных вставок и других декоративных элементов.

Образец готовых филенчатых откатных створок

Среди многообразия видов филенки стоит выделить следующие:

• классическая;
• плитка;
• шоколадка;
• ротанг;
• зебра;
• каскад.

Установка готовых ворот

Упомянутые разновидности изделий отличаются фактурностью, рисунком, размерами. Цветовая гамма панелей достаточно обширна. Производители предлагают продукцию различных оттенков, но в основном преобладают темные или коричневые цвета.

Уникальность филенчатых панелей заключается в разнообразии размеров, штампа и покраски филенки. Оригинальный узор на пластинах осуществляется путем выдавливания прессом.

На фото изображен вариант распашных дачных ворот.

Ворота на участке

Откатные ворота своими руками – устройство фундамента

Это первый этап на пути монтажа рассматриваемой конструкции. Причем, очень важный – от того, насколько качественно и грамотно будет сделан фундамент под откатные ворота, зависит длительность эксплуатации рассматриваемой конструкции.

Основанием фундамента под откатные ворота служит закладная – это кусок швеллера, шириной не менее 12 см. К этому швеллеру нужно приварить арматуру диаметром 10-12, причем располагается она внизу конструкции, см. Схему 1:

Обратите внимание: откатные ворота консольного типа можно оснастить электроприводом – в таком случае открываться и закрываться ворота будут без участия человека. Но этот момент нужно учитывать еще на этапе обустройства фундамента под откатные ворота. Делается специальная площадка из фрагмента металла, которая должна располагаться немного выше уровня швеллера – это поможет в будущем избежать подтопления электроприводного мотора в период весенней оттепели

Делается специальная площадка из фрагмента металла, которая должна располагаться немного выше уровня швеллера – это поможет в будущем избежать подтопления электроприводного мотора в период весенней оттепели.

Схема подводки кабеля представлена ниже (см. Схему 2):

Заливать фундамент нужно на глубину промерзания – для каждого региона эта величина индивидуальна, поэтому конкретных цифр в статье указать невозможно. На первой схеме предполагается, что глубина промерзания – 1,8 м, на второй – 1,5. Длину фундамента рассчитать просто – обычно она составляет половину размера воротной створки (как на схемах выше), но в некоторых случаях она может равняться и 1/3 от длины ворот. Самостоятельно экспериментировать с размерами длины фундамента не стоит – уменьшить этот показатель может только специалист, который точно рассчитает не только длину откатной створки, но и ее предполагаемый вес.

Ширина фундамента – 500 — 600 мм. Причем, делать расчет ширины фундамента нужно от стенки забора. Яму под заливку бетонного раствора нужно копать непосредственно рядом с забором, вплотную. И закладной швеллер должен устанавливаться тоже как можно ближе к забору.

Особенности обустройства фундамента под откатные ворота:

1. Обязательно обеспечивается строго горизонтальное расположение закладной. Для этого можно воспользоваться строительным уровнем. В случае нарушения этого правила створка откатных ворот будет двигаться по наклонной, при закрытии ворот будет образовываться щель, а в конечном итоге вся конструкция перестанет работать.
2. Перед заливкой бетонного раствора все провода для электропривода упаковываются в гофру. Пучок проводов должны выходить на 5-7 см выше швеллера.
3. Бетон нужно использовать марки не ниже М-200, если же планируется замешивать полноценный бетонный раствор с песком, то целесообразно использовать цемент марки М-400.
4. Фундамент должен полностью высохнуть – в жаркую погоду на это потребуется 7 дней, в прохладную и сырую – до 14 дней. Только после этого можно начинать монтировать собственно откатные ворота.

Фундамент можно делать тоже разный – монолитный, свайный и на винтовых сваях. Выбор конкретного типа будет зависеть не только от желания и возможностей владельца загородного дома, но и от типа грунта.

В качестве опорных столбов можно использовать и столбы забора, но специалисты рекомендуют установить их отдельно, выбрав металлический тип – так будет обеспечена жесткость и надежность всей конструкции.

Обратите внимание: если закладочный швеллер будет находиться на одном уровне с землей, то просвет между воротами и грунтом будет не более 100 мм. Если такой зазор мал, то нужно закладной швеллер немного приподнять над землей, а если планируется делать глухие откатные ворота, то швеллер углубляется. Но просвет в 50 мм должен быть обязательно – это предотвратит повреждение дорожного покрытия самой створкой откатных ворот

Но просвет в 50 мм должен быть обязательно – это предотвратит повреждение дорожного покрытия самой створкой откатных ворот.

Преимущества такой ограды

Профильный металлический лист с орнаментальными узорами сочетает в себе изысканность ажурных кованых ворот и защитные функции глухих ограждений. Основные плюсы:

• Разнообразие дизайнерских решений. Изделиям придают вид цветов, ветвей, листьев, абстрактных узоров. Из пластичной стали изготавливают и другие детали: фамильные вензеля, логотипы компаний для офисных зданий.
• Широкий ценовой диапазон. Можно заказать уникальный декор по собственным эскизам или приобрести готовый комплект.
• Простота крепления.
• Возможность обновления ограды без демонтажа.

Разновидности кованых изделий для заборов и ворот из профнастила

Несмотря на разнообразие художественного оформления элементов, все они делятся на четыре основных группы:

• Парапетные (коньки). Они представляют собой прямые или волнистые конструкции, проходящие по верхнему контуру ограждений.
• Фурнитура, защитные устройства. Сверху калитка или забор дополняются антивандальными пиками. Пригодятся засовы или шпингалеты, изготовленные кузнечным способом.
• Накладки (колпаки) для опорных столбов. Есть универсальные модели, позволяющие смонтировать осветительные приборы наружного освещения.
• Декоративные решетки. Это наиболее эффектная и дорогостоящая конструкция, рассчитанная на всю секцию ограждения. В целях экономии можно купить ворота с уже готовыми художественными изделями, а пролеты из профлиста выполнить в более лаконичном стиле.

Как фиксировать элементы ковки?

Иногда предлагается крепить декор с помощью сварки, однако толщина профлиста (0,6-0,7 мм) не позволяет этого сделать. Тонкие изделия прожигаются мощной электрической дугой. Более надежны и безопасны другие способы фиксации:

1. Чаще всего практикуется изготовление металлического каркаса. Именно к нему крепят всевозможные декорации. Основой обычно является рама из сварной трубы или стального уголка. Служит для присоединения не только украшений, но и профлистов. Она придает прочность и жесткость всему забору, избавляет от необходимости монтажа между столбами специальных прогонов для обшивки секциями.

2. Чтобы изготовить ворота с элементами ковки, можно купить готовые съемные рамки и прикрутить их к листу шурупами. Внешне будет казаться, что рисунок нанесен прямо на металл.

Достоинства и недостатки филенчатых створок

Целесообразность в установке филенчатых ворот обусловлена такими факторами:

• высокой прочностью;
• привлекательностью внешнего вида;
• разнообразием цветовой гаммы и размеров филенчатых пластин;
• длительным сроком эксплуатации;
• отсутствием подверженности к разрушительным механическим и атмосферным воздействиям.

Филенчатая откатная конструкция

Высокая цена – не единственный недостаток филенчатой конструкции. Фиксированный размер приобретаемых изделий усложняет процесс подгонки пластин при имеющихся габаритах створок. В итоге не подходящий по размеру каркас ворот придется переделывать.

Достоинства и недостатки филенчатых створок

Целесообразность в установке филенчатых ворот обусловлена такими факторами:

• высокой прочностью;
• привлекательностью внешнего вида;
• разнообразием цветовой гаммы и размеров филенчатых пластин;
• длительным сроком эксплуатации;
• отсутствием подверженности к разрушительным механическим и атмосферным воздействиям.

Филенчатая откатная конструкция

Высокая цена – не единственный недостаток филенчатой конструкции. Фиксированный размер приобретаемых изделий усложняет процесс подгонки пластин при имеющихся габаритах створок. В итоге не подходящий по размеру каркас ворот придется переделывать.

Расчет противовеса

Обычно противовес рассчитывают исходя из длины проема:

Если имеется дефицит места, то минимально возможная длина противовеса для нормальной работы ворот будет 33%, меньше уже нельзя — ворота будут тяжело «ходить».

1/3 либо ½. Если взять 5 –ти метровый проем, то получается, что общая длина конструкции составит 7,5 метров. Противовес будет опираться на ролики и выходить за проем на 2,5 метра.

Специалисты по установке таких конструкций, как сдвижные ворота, рекомендуют устанавливать квадратный противовес – его можно сделать размером 1/3 длины проема. Если противовес треугольный – то ½.Форма треугольника «съедает» вес – поэтому если такой противовес будет короткий, то он просто не потянет ежедневные нагрузки. Ролики будут быстро изнашиваться: при сроках эксплуатации 10 лет они могут выходить из строя через 2-3 года, если противовес слишком легкий.

Материалы для изготовления

Выбор зависит от сырья основной части забора, дизайнерской задумки и финансовых возможностей хозяев.

Дерево

Деревянные ворота с лестничной калиткой — гармоничное дополнение к большому прохладному бревенчатому дому. Сочетается с элементами резьбы, ковки.

Дерево предварительно нужно тщательно обработать от влаги, насекомых (антисептики, пропитки), огня (антипирены). Такая защита существенно продлит жизнь конструкции без потери внешнего вида.

Материал для деревянных ворот бывает толстым:

• изгородь;
• обрезной край;
• вагонка деревом.

Преимущества:

• вы можете выбрать любую конфигурацию благодаря обработке светлого дерева;
• это просто факты;
• такие ворота можно сделать своими руками, так как специальные узкопрофильные инструменты не нужны;
• для строительства подходит большое количество пород древесины;
• при правильной обработке материал прослужит долгие годы;
• презентабельный внешний вид;
• огромные возможности отделки.

Недостатки:

• требует регулярного ухода и ухода;
• обязательна обработка антисептическими и водоотталкивающими составами.

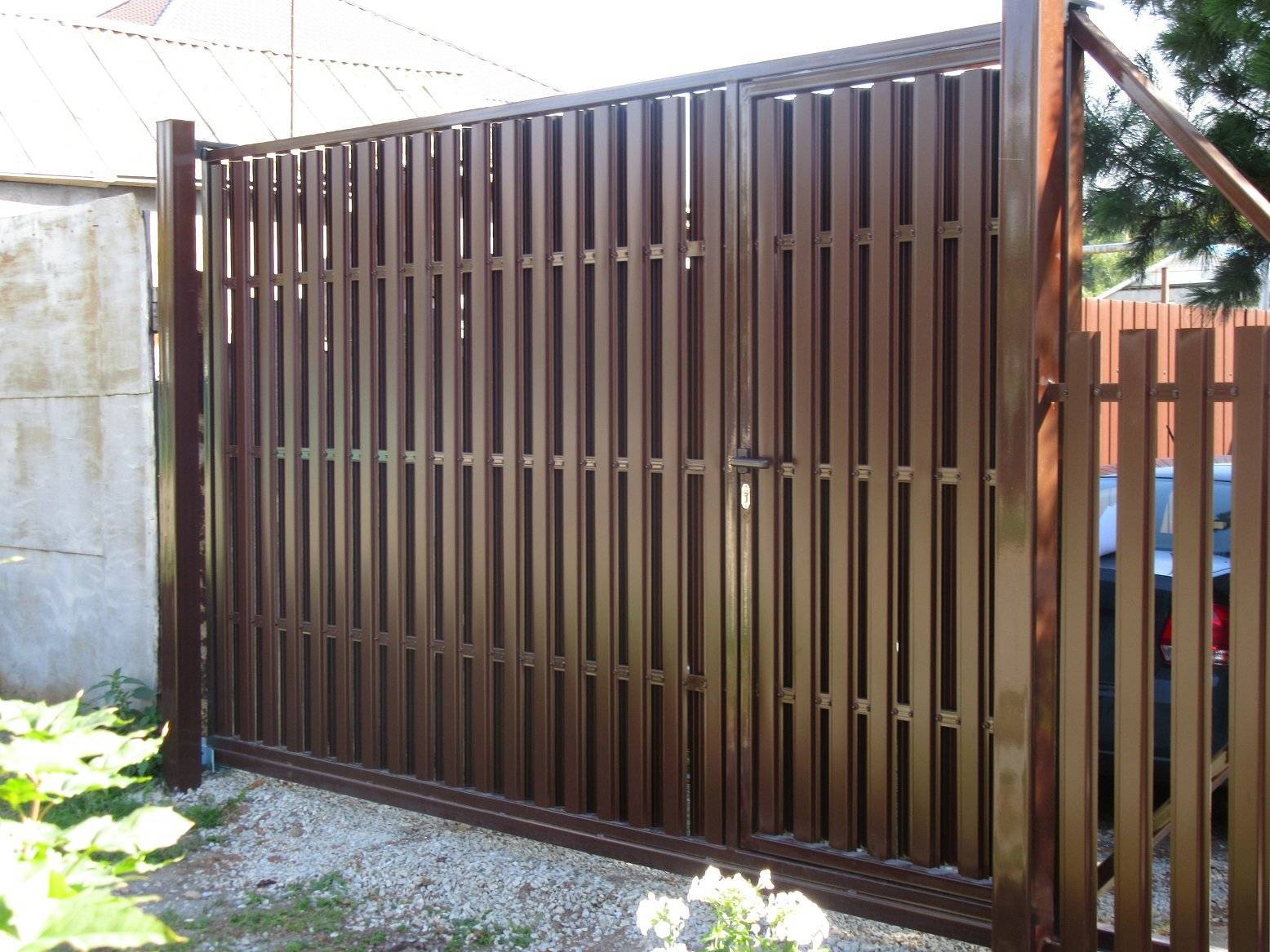

Евроштакетник

В последнее время набирает популярность новый материал, представленный в виде металлических полос. Ширина элемента приближается к 10 см, а длина 1,5-3 м.

Евштакетник изготовлен из оцинкованной стали и покрыт защитным слоем полимеров. Это прочный, долговечный и неприхотливый материал, не требующий особого ухода и способный прослужить долгие годы. Евроштакетник не теряет цвет под воздействием солнечных лучей, краска с его поверхности не отслаивается. Двери из него прекрасно сочетаются с кирпичом и камнем, имеют презентабельный вид. Изделия могут быть как цельными, так и объединенными в одно целое.

Изделие представлено в огромном количестве оттенков, есть образцы с интересными принтами, имитирующими натуральное дерево или камень. При всех своих достоинствах Евроштакетник выделяется доступной ценой и доступен для любого бюджета.

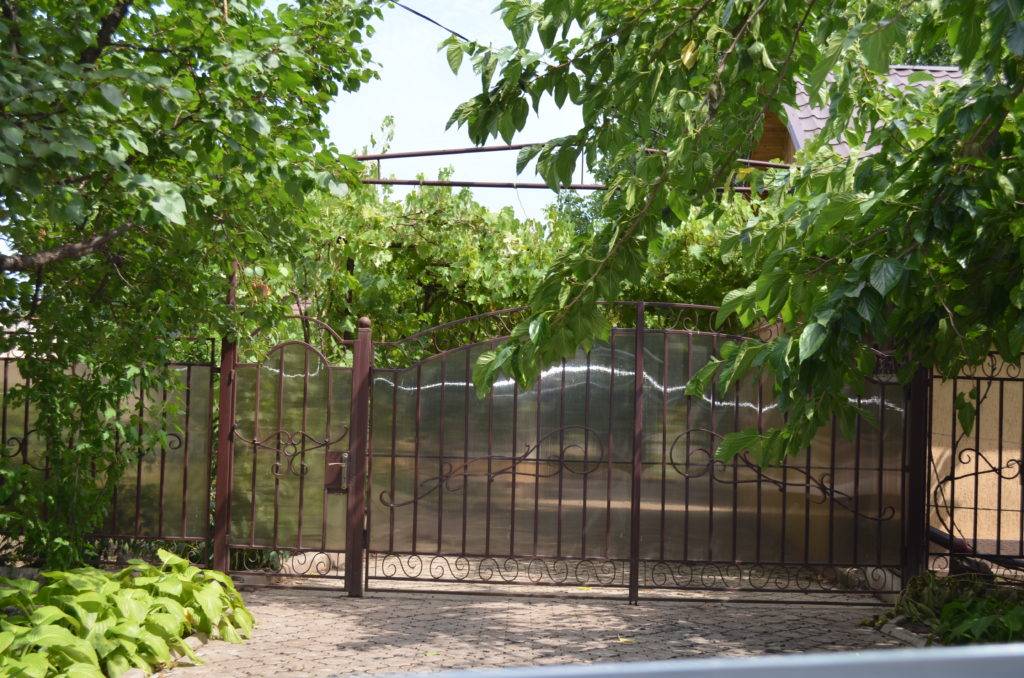

Поликарбонат

Двери из поликарбоната могут быть установлены, но их ударопрочность невысока. Несмотря на это, поликарбонат имеет ряд преимуществ:

• устойчивы к ежедневным перепадам температур и перепадам температур;
• панели из поликарбоната могут иметь разную форму. У них разная степень прозрачности;
• такие ворота не нужно красить, они даже не боятся плесени, грибка, которые с лучшей стороны характеризуют срок их службы;
• вы можете дать волю дизайну таких ворот, ведь он отлично сочетается с деревом, металлом и художественной ковкой.

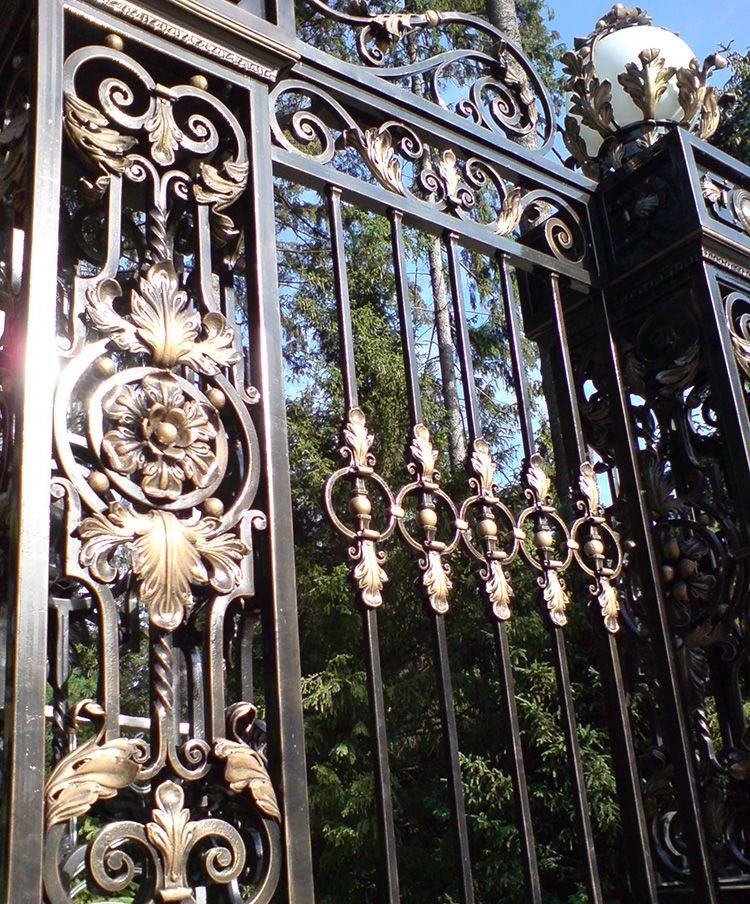

Металлические с художественной ковкой

Роскошные ажурные двери отличаются особой прочностью и неповторимым стилем. Такие изделия часто изготавливают по индивидуальным эскизам. Узорчатая поверхность не закрывает территорию от окружающей территории. Обычно такие изделия выбирают владельцы солидных загородных домов. Для оформления оформления можно использовать аналогичные кованые лекала в оформлении прихожей, парковки, беседки.

Преимущества кованых ворот с калиткой:

• большая продолжительность;
• оригинальный дизайн;
• кованые элементы хорошо сочетаются с другими материалами: деревом, камнем.

К недостаткам можно отнести дороговизну продукции и необходимость соблюдения обязательной технологии производства. Кованые решетки невероятно красивы. Но создать ворота со встроенной калиткой без потери эстетики практически сложно. Поэтому лучше использовать эти элементы в качестве декора.

Особенности материала

При изготовлении применяется технология холодного проката, поэтому все свойства стали сохраняются. Далее листы покрываются слоем цинка, этот металл выполняет защитную функцию от воздействия внешней среды.

В завершении наносится полимерный материал, он может быть разной окраски, поэтому можно создать ограждение любого цвета. В итоге получается очень прочный и долговечный материал, он сможет служить в качестве забора десятилетия.

Важно помнить, что в последнее время на рынке металлопроката появилось много подделок. Такой материал имеет плохое покрытие, поэтому через пару лет после монтажа ворот, он начнет разрушаться от коррозии

Приобретайте материалы только у проверенных производителей, если вы нашли профнастил дешевле, то стоит насторожиться.

Профнастил-С8

Профнастил-С10

Профнастил-С21

Профнастил-МП20

Стандартные цвета покраски профлиста:

Коричневый RAL-8017

Зеленый RAL-6005

Красный RAL-3005

Синий RAL-5005

Серый RAL-7004

* Также возможна покраска в любой цвет по карте RAL.

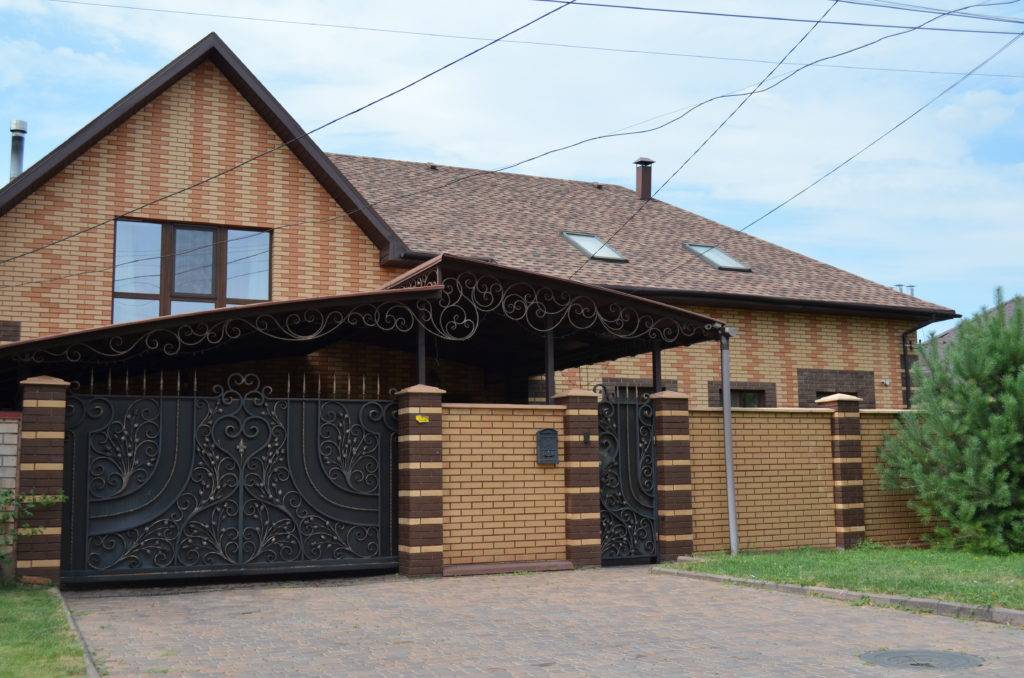

Украшения для ворот из профнастила с ковкой делятся на доборные (накрывные) и декоративные.

• Доборные. Это дополнительные элементы, необходимые для продления срока службы полотна и механизмов. К ним относятся специальные планки, коньки (устанавливаются по верхнему краю профильного листа), колпаки для столбов.
• Декоративные. Обеспечивают только эстетическую функцию. Кованые декоративные элементы изготавливаются под заказ по эскизам компании или заказчика (различные геометрические орнаменты, витые композиции, цветы и многое другое).

Также при создании сдвижных ворот из металлопрофиля вы можете использовать готовые кованые элементы. Ими можно украсить полотно и калитку не хуже, чем дековартивной ковкой.

Преимущества:

• Уникальный дизайн.
• Привлекательный внешний вид
• Полностью скрывает территорию от посторонних глаз.
• Долговечность.
• Комфортное управление.

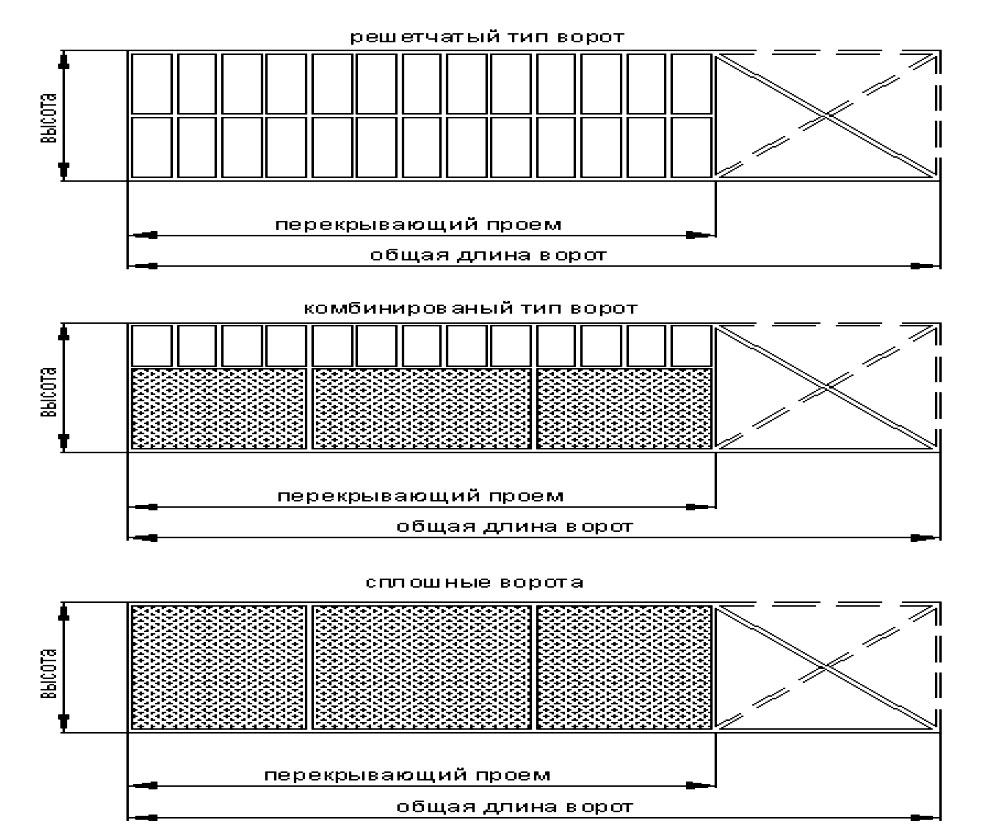

Решетчатые, глухие и комбинированные полотна откатных ворот.

Типы каркасов

Выбор каркаса ворот во многом определяет их функционал. Многие из них различаются по продолжительности эксплуатации и выносливости. Существуют следующие типы каркасов для ворот:

• Алюминиевый. Основное преимущество конструкции – легкость. Эта характеристика необходима для создания автоматических ворот. Алюминиевые каркасы используются только в паре с легкой обшивкой.
• С болтовым соединением. Каркас очень легок в сборке, но не долговечен. Места для крепежа болтов являются уязвимой частью конструкции.
• Сварной. Конструкция считается наиболее долговечной и прочной. Однако у нее есть определенный недостаток – большой вес. Такой тип каркаса невозможно использовать для автоматических ворот.

Важно! При строительстве каркаса из древесины, используют брус сечением 10×10 см.В качестве основного материала для каркаса служит труба прямоугольного или квадратного сечения. Чаще всего используется металлопрофиль с сечением 20×40 см

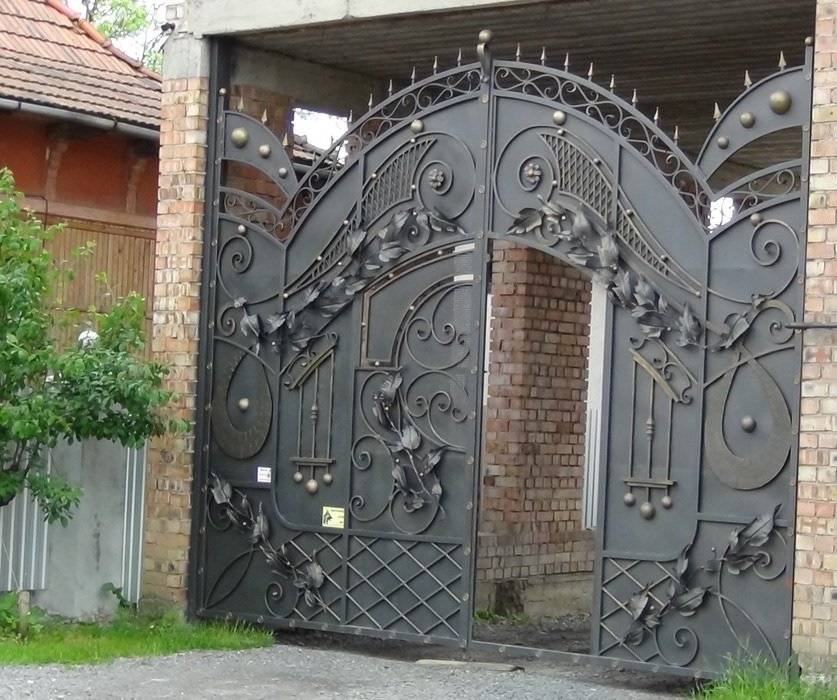

Основные стили кованых ворот

Парадный вход в прямом смысле этого слова обеспечат кованые ворота в стиле барокко или ренессанс. Они придадут торжественности любой усадьбе. Чаще всего такие кованные элементы декора, как беседки, качели, лавочки, и, конечно, ворота, выполняются в большим количеством дополнительных элементов, чаще всего спиралей и завитков.

Более современные модели в стиле модерн предполагает использование очень простых, часто не пересекающихся линий. Такой стиль прост и воздушен.

В кованых воротах, выполненных в стиле минимализма, обычно нет ничего лишнего. Это ровные линии, оформление пронизанное аскетизмом.

Строгой геометричностью, фансасмагоризмом отличаются кованые изделия в стиле ар-деко. Чаще всего таким орнаментом оформляются входные группы в квартиры. Такие конструкции чаще других варятся методом холодной сварки.

Филенка для въездных и гаражных ворот

Металлофиленка для ворот производится в виде небольших пластин или секций. Секционные изделия более прочны и долговечны. Отделанные ими ворота отличаются высоким уровнем ветровой нагрузки.

Около дома

Под распашные и откатные ворота филенка станет оригинальным и эргономичным решением. Филенчатая конструкция створок достаточно легко выполнима своими руками. Вначале необходимо нарисовать чертеж с указанием всех размеров, и только потом приобретать пластины.

Створчатые двери из филенки обладают гибкими характеристиками, стандартная ширина створок составляет 3,5–4 метра. Под каркас используются трубы сечением 35х35 или 40х40 мм. Толщина используемой филенки составляет 1,2–1,5 мм.

Филенка

Для гаражных помещений отличный вариант – секционные ворота филенка, в виде сэндвич-панелей, изготовляемых из листовой стали, обработанной горячей оцинковкой, с защитным полиэфирным покрытием.

Такие панели заполняются экологически чистым пенополиуретаном, придающим готовому створчатому полотну повышенную жесткость. При производстве изделия уплотняются специальным резиновым уплотнителем, содействующим дополнительной теплоизоляции и влагонепроницаемости.

На фото изображены распашные створки на частном участке.

Филенчатые створки

Что понадобится для сооружения своими руками

После создания чертежа и замеров переходят к приобретению сырья и фурнитуры. Из инструментов не понадобится ничего специфического – необходимый инвентарь найдется дома у любого хозяина.

Выбор деталей для механизма отката

Существует несколько комплектов для изготовления откатной конструкции. Состав набора зависит от ширины проема и массы сооружения:

• До 400 кг и не шире 4 м;
• До 600 кг и не шире 6 м;
• От 600 кг и шире 6 м.

Каждый комплект отличается, поэтому его выбирают в зависимости от своих потребностей. Учитывают материал, из которого будут изготовлены створки. Ведь он непосредственно влияет на массу полотна.

Состав комплекта:

• Направляющая для установки снизу;
• Скоба с роликовым механизмом для поддерживания;
• Роликовые опоры;
• Подставка для поддержания роликовой платформы;
• Концевые ролики;
• Улавливатели снизу и сверху;
• Заглушки из пластика.

Жесткость направляющей сказывается на ее способности сохранять форму и не изменяться под воздействием внешних факторов. Для высокой прочности производитель использует сталь толщиной не меньше 3,6 мм

При выборе рекомендуется обращать внимание на этот показатель

Конструкция ворот держится на роликовых тележках. Поэтому их подшипники должны быть прочными и надежными.

В магазинах или на сайтах можно обнаружить консольные блоки с роликовым механизмом из пластика. Эти приспособления уменьшают слышимость шумов при перемещении полотна. Любые детали рано или поздно становятся непригодными, поэтому даже подшипники придется со временем заменить.

Перед установкой подшипники вскрывают и изучают уровень смазки. Количество смазывающего вещества сказывается на появлении посторонних звуков при перемещении полотна.

Скоба фиксирует полотно. Для обеспечения прочности и устойчивости скоба должна быть шире 4 мм. В качестве направляющих для нее больше всего подходит резиновый роликовый механизм. Они принимают небольшую нагрузку, но зато каркас конструкции не царапается при использовании. А от этого зависит внешний вид ворот.

Выбирая нижний улавливатель, рекомендуется помнить, что его функционирование возможно только в тандеме с роликовым механизмом. Проверьте, насколько свободно соединение концевика и фиксатора. Ролик, располагающийся на торце, перераспределяет нагрузки при закрытых створках.

От качественности стальной пластины зависит прочность фиксации закрытого полотна. Поэтому она должна быть толще 4 мм. Повысить надежность крепления можно с помощью сварочных работ.

Заглушки можно использовать любые. Основная их функция – предотвращение попадания снега.

Из материалов для отделки полотна можно использовать:

• Профлист – они легкие и просто крепятся метизами. Их подбирают по разным параметрам: толщине, расцветке, глубине/ширине волновых выступов. Поверхность покрыта защитным слоем, поэтому ограждение будет устойчивым по отношению к ржавчине;
• Металлические листы – выбирают исходя из размеров и толщины. Материал часто берут для изготовления кованых конструкций;
• Поликарбонат – позволит создать легкие ворота;
• Штакетник – поверхность покрывают антисептиком, лаком или красящими растворами. Такое изделие прослужит длительное время и сохранит первозданный вид;
• Ковка – используют отдельно или комбинируют с поликарбонатом, штакетником и металлом. Кованые детали продаются уже готовые. Поэтому, умея работать со сварочным аппаратом, можно изготовить кованые ворота самостоятельно;
• Филенка – для ее изготовления стальные листы штампуют. Производители выпускают разные размеры. Фиксируют элементы сварочным аппаратом или метизами.

Какой инструмент и материалы понадобятся

В процессе могут понадобиться следующие инструменты:

• Лопата, лом, трамбовка;
• Тары для цемента, песка, щебенки и готового раствора;
• Сварочное оборудование;
• Болгарка;
• Молотки;
• Шуруповерт;
• Ключи;
• Рулетка;
• Карандаш;
• Кисти.

Непосредственно для сооружения ворот понадобятся профильные трубы, швеллеры, листы металла, арматура.

Заблаговременно следует подумать о внешнем виде ворот. Необходимо приобрести краску и грунтовые смеси.
