Как сделать фундамент под откатные ворота: схемы, фото и видео

Закладной элемент и конструкция ворот

Закладной элемент делают из швеллера (двадцатки) длиной равной длине ямы, и отрезков арматуры d12. Арматура отрезками по 100 см приваривается к швеллеру, и из этой же арматуры делаются поперечные связи, которые также привариваются. Сделанную конструкцию следует опустить в яму, арматурой вниз и зафиксировать так, чтобы швеллер плотно прилегал к столбу забора, и располагался в параллельной плоскости относительно ворот. От высоты закладки элемента зависит просвет между поверхностью дороги и воротами. Его можно поднять, воспользовавшись регулировочными площадками, но упустить уже не получится. После установки и регулировки яму окончательно заливают бетоном вровень с поверхностью, при этом нельзя, чтобы бетон полностью перекрывал закладной элемент, так как это может помешать установке ворот.

После высыхания бетона следует установка блоков управления, привода, рамы ворот. Ворота могут быть самодельные, и для их сооружения понадобятся трубы для создания рамы (60х40, 20х20), и все необходимые для конструкции составляющие (направляющие ЭКО, опора на роликах, концевой ролик, ловитель, верхний и нижний концевик, квадратный кронштейн). Для их сборки можно использовать чертежи, как на фото №2 (это только один из всевозможных видов конструкции рамы, в реальности можно, а иногда нужно самому разрабатывать эскизы, опираясь на собственные предпочтения, размеры проема и даже фантазию). Обшивку ворот обычно делают из металлопрофиля, подобранного по цвету к остальной ограде. Проекты для них можно создать самостоятельно или воспользоваться уже готовыми.

Технология для изготовления фундамента своими руками

После того как проведены все необходимые расчеты, надо выкопать яму в соответствии с определенными в результате расчетов размерами. Располагать каркас по длине надо как можно поближе к линии, по которой перемещаются откатные ворота. По ширине переднюю часть каркаса надо немного сместить от края проема. Что касается высоты, верхнюю часть каркаса надо заглублять на 10 см ниже, чем уровень поверхности земли. Сам каркас располагать надо строго в горизонтальной плоскости, надежно фиксировать: при заливке бетона своими руками его положение должно остаться неизменным.

Схема бетонирования октатных ворот.

После того как зафиксирован каркас, яму надо залить бетонной смесью приблизительно на две трети высоты будущей конструкции. Чтобы набрать хорошую прочность, бетон должен немного отстояться, хотя бы пару дней. Теперь можно между выступающими частями каркаса из арматуры вставить три поперечных швеллера. Их надо выровнять по горизонтальной и вертикальной плоскостям и приварить к арматуре. После этого можно заливать и оставшуюся часть бетона. Выдерживать фундамент для откатных ворот надо от 12-ти дней в холод, 5 дней – в летнее время, так же и для распашных. По окончании работ получиться должно ровное основание из бетона, где три поперечных швеллера расположены ниже, чем уровень проезжей части, на 5-6 см.

На практике заливку фундамента для откатных ворот производят сразу с несущим швеллером, поскольку если не удастся изнутри заполнить его бетоном, ворота будут перемещаться по пустому швеллеру и греметь.

Осталось приварить швеллер привода и основной швеллер. На основание, состоящее из трех поперечных швеллеров, укладывают основной швеллер и располагают его на воображаемой линии движения откатных ворот. При выполнении работ своими руками надо учитывать толщину ворот с навешенной обшивкой, чтобы не помещать швеллер чересчур близко к забору, иначе откатные ворота не смогут правильно перемещаться или станут задевать столбы. После того как он выставлен и своими руками приварен к основанию, следует варка швеллера под привод в качестве продолжения к основному.

Вверху столба со стороны основания надо установить металлическую закладную. Если про нее забыть, неизбежно быстрое разрушение верхней части столба при установке скобы или в процессе эксплуатации конструкции. Закладную желательно связать и сварить с арматурой, наполняющей колонну или столб изнутри.

Ту часть фундамента для откатных ворот, которая осталась открытой, следует перекрыть керамической или тротуарной плиткой. Благодаря выполнению этой несложной операции основанию можно значительно продлить срок эксплуатации.

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

20 октября 2015

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

Несколько дополнений: 1. Если нужно выполнить качественную гидроизоляцию жидкой резиной, желательно применять геотекстиль по всей поверхности. Расход.

23 сентября 2015

Как и чем сделать верхнюю кайму облицовки фундамента(натур.камень.плитняк)?

Copyright 2014–2017, moifundament.ru

• работы с фундаментом
• Армирование
• Защита
• Инструменты
• Монтаж
• Отделка
• Раствор
• Расчет
• Ремонт
• Устройство

• Виды фундамента
• Ленточный
• Свайный
• Столбчатый
• Плитный

• Другое
• О сайте
• Вопросы эксперту
• Редакция
• Контакты

• Работы с фундаментом
  • Армирование фундамента
  • Защита фундамента
  • Инструменты для фундамента
  • Монтаж фундамента
  • Отделка фундамента
  • Раствор для фундамента
  • Расчет фундамента
  • Ремонт фундамента
  • Устройство фундамента
• Виды фундамента
  • Ленточный фундамент
  • Свайный фундамент
  • Столбчатый фундамент
  • Плитный фундамент

Фундамент под откатные ворота своими руками – пошаговая инструкция

Сооружение основания под такие ворота – процесс серьезный и довольно трудоемкий, но соорудить его можно своими силами, если выполнять все действия последовательно и придерживаться описанной выше технологии заливки.

Можно выделить следующие этапы работ:

1. Составление схемы с учетом всех параметров будущего основания (размера ворот и проема, длины, глубины и ширины траншеи, степень промерзания грунта).
2. Выкапывание ямы под заливку фундамента.
3. Установка арматурного каркаса и швеллеров. Разместить конструкцию следует примерно на 50 см ниже верхней части ворот. На другой стороне проема делают еще две закладные, отступив 10-15 см от края. На них крепятся ловители, которые ограничивают движение полотна ворот. Как правильно сделать закладную, будет описано ниже.
4. Изготовление бетонного раствора (цемент, песок и щебень в нужных пропорциях).
5. Заливка основания. В процессе бетон нужно слегка утрамбовывать. Бетону нужно дать пару дней отстояться, после чего между арматурой, которая выступает, установить три поперечных швеллера так, чтобы они располагались строго по вертикали и горизонтали. После этих действий уже можно залить остальную часть бетонного раствора.
6. Выдержка фундамента. Идеальным вариантом будет выдержать фундамент 28 дней, однако, на практике для такого типа сооружений достаточно и 14 дней.

Установка привода для откатных ворот своими руками

Зачастую откатные ворота для большего удобства оснащаются автоматическим приводом. Подобную автоматику можно подобрать в любом профильном магазине, но сначала следует определиться, насколько она действительно необходима и каковы должны быть ее свойства.

Существует управление ручное и дистанционное, которое, в свою очередь, может быть нескольких видов.

При установке автоматического привода для откатных ворот потребуются приемник и передатчик сигнала управления.

При этом самостоятельно выбирается удаленный пульт или монтаж пульта у ворот. Кроме того, нужно будет установить несколько автоматических выключателей для защиты всей конструкции от электрического тока.

По желанию, кроме привода, откатные ворота, устанавливаемые своими руками, дополнительно оснащаются световой и звуковой сигнализацией, которая работает параллельно с их электроприводом. Можно включить в эту систему лампы для освещения и аварийные концевые, которые должны отключать ворота при выходе из строя основных датчиков. Подобрать необходимое оборудование для автоматизации откатных ворот можно в специализированном магазине, где помогут также определиться и с видом датчика, и с методом управления.

Как своими руками установить привод на откатные ворота, показано на этом видео:

Распашные ворота на винтовых сваях:

Такая конструкция обычно имеют существенный вес, учитывая, что на современных загородных участках стандартная ширина — 3-4м. Вес дверей направлен на столбы, к которым крепятся створки и не редко, ветровые нагрузки и постоянное использование смещает их с вертикальной оси. От этого ствоки прогибаются по наклонной плоскости: снижается не только качество внешнего вида, но и удобства их использования.

Обычно для установки распашных ворот, выкапывают лунки, погружают туда обычные столбы и заливают бетоном – такая конструкция вряд ли послужит более 3-х лет, после чего, ей придется ремонтировать или делать заново.

Вместо этого используйте сваи – так, как их глубина достигает твёрдых слоев земли, а ввинчивание обеспечивает плотное прилегание грунта, ветровая нагрузка никак не повлияют на качество их использования. Сваи для таких ворот обычно монтируют двумя разными способами. В первом, створки крепятся прямо на сваи – цельность конструкции придаёт жесткость, во втором – сваи погружаются в землю на всю длину, а сверху наращивается трубы

При данном типе, важно укрепить шов между сваей и опорами для дверей

При установке распашных дверей, диаметр свай выбираем в соответствии с параметрами самих ворот (длина, ширина, вес). При стандартной высоте в 2м, подойдут сваи диаметром 73мм, если планируется установка более габаритной конструкции – обратитесь за расчётом к профессионалам.

Монтаж свай происходит точно таким же способом, что и при установке опор для откатных ворот. Главная задача – строго соблюдать вертикальное положение и вкручивать сваи на достаточную глубину. Помните, что в случае отклонения или неправильной установки, выкручивать и использовать сваю рядом уже нельзя, т.к. плотность грунта и прочность опор снижается.

1 этап – проект откатных ворот из профнастила

Конструкция откатных ворот сложная, а значит, визуализация необходима, т.е. нужно сделать эскиз или чертеж.

Эскиз откатных ворот из профнастила

Эскиз – это картинка, показывающая внешний вид ворот, с обозначением основных элементов, но без нанесения размеров. С эскизного рисунка начинается проектирование.

Эскиз откатных ворот

Схема откатных ворот из профнастила

Схематический рисунок – это нечто среднее между эскизом и чертежом, т.е. картинка, которая дает представление о воротах и позволяет нанести размеры. Недостаток схемы в том, что не выдерживаются пропорции. Однако, для тех, кто не владеет навыками черчения – схема раздвижных ворот станет надежным подспорьем.

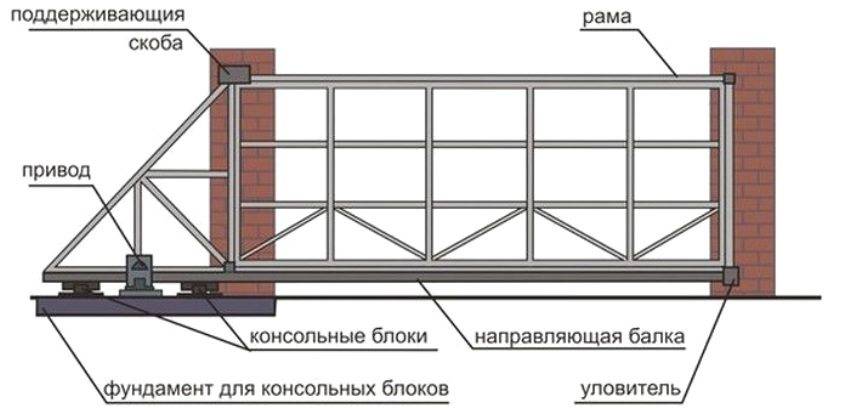

Схема откатных ворот

Чертеж откатных ворот из профнастила

Чертеж в обязательном порядке предоставляют строительные бригады при заказе услуги – установка под ключ. Чертеж – это документ, в котором зафиксированы ключевые параметры будущих ворот: ширина проема, ширины ворот и противовеса, размеры и место расположения калитки, количество створок, специфика открывания, дополнительные элементы, а также все размеры.

Чертеж откатных ворот

Важно. Калитка из профнастила монтируемая в створку ворот, продумывается на этапе разработки проекта.

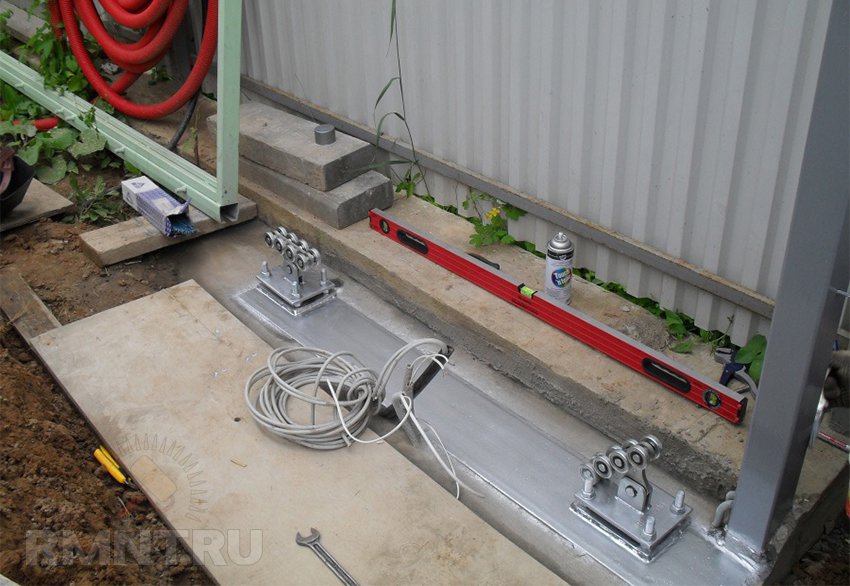

Установка закладной и заливка бетоном

Что касается закладной конструкции, то, как уже было сказано выше, для этого чаще всего используют металлические швеллера. Здесь есть один нюанс, который касается размеров этого стального профиля.

Если монтируется швеллер под номером 20, то его будет достаточно уложить в фундаментную конструкцию, прикрепив к армирующему каркасу.

Можно уложить два швеллера под номером 10, скрепив их между собой арматурой или уголками.

При этом данная конструкция укладывается так, чтобы один из профилей оказался в глубине тела фундамента.
Теперь о том, как производится установка и монтаж закладной.

Здесь также несколько вариантов. Один из них – это уложить в подготовленную траншею армирующий каркас, а затем к нему приварить швеллер. Второй вариант – собрать весь каркас вместе с закладной вне траншеи. А затем всю конструкцию уложить по месту ее назначения.

При небольшой глубине траншеи каркас собой может представлять ряд приваренных к швеллеру арматурных стержней или уголков (последний вариант лучше). Они сгибаются в виде буквы П и привариваются к швеллеру полкой. Свободными концами арматуры или уголков конструкция будет опускаться вниз.

Для усиления армирующего каркаса данного типа, рекомендуется арматуру или уголки обвязать поперечными (горизонтальными) вставками из той же арматуры или уголков.

Что касается свайного фундамента, то закладная приваривается к армокаркасу ростверка. Если это винтовые сваи из стальных труб, тогда швеллер укладывается на них и приваривается. Кстати, необходимо отметить, что дополнительно швеллер крепится к стойке откатных ворот. Но перед тем как это сделать, надо обязательно закладную выровнять по высоте и по направлению движения воротного сооружения.

Теперь о бетонировании. Этот процесс ни чем от обычной заливки фундамента не отличается. Для этого надо приготовить бетон с классической рецептурой: цемент — песок — щебень в соотношении 1:2:3. И, как обычно, залитый раствор должен выстоять не менее 28 дней. Но и тут есть один немаловажный нюанс.

Перед тем как провести заливку фундамента под откатные ворота, надо уложить под верхнюю полку швеллера электрический провод. Это на тот случай, если сами ворота будут открываться от электропривода. При этом кабель надо обязательно уложить в пластиковую гофру.

Сама заливка бетона производится в три — четыре этапа. То есть, заливается один слой и утрамбовывается. Затем на него следующий с теми же операциями по удалению воздуха из растворной смеси. И так далее

Единственное, на что надо обратить внимание, это на уровень верхней полки закладной детали. Закрывать ее раствором нельзя

В принципе, это и не получится, потому что еще на стадии установки необходимо обеспечит высоту подъема конструкции армирующего каркаса выше уровня грунта.

Сооружаемые своими руками откатные ворота на сваях должны быть обеспечены гарантированной прочностью. Поэтому заливка бетона в скважины производится в соответствии с правилами закладки свайных фундаментов. А это не только правильный подбор диаметра ям, но и правильная сборка армирующего каркаса с точным выбором диаметра используемой арматуры. Так как свайный каркас для откатных ворот сооружение небольшое, то можно использовать арматуру диаметром 6 — 10 мм. Она собирается в три или четыре ряда и обвязывается катанкой диаметром 4 — 6 мм.

Если в конструкции откатных ворот присутствует электропривод, то под него надо обязательно установить дополнительную закладную. Это может быть стальной лист толщиною 4 — 5 мм. Он приваривается к нескольким пруткам арматуры, уложенных в виде гребенки. Эта конструкция стержнями утапливается в бетон после полной его заливки. Иногда вместо такой основы, в раствор закладываются несколько анкеров. К ним впоследствии крепится подставка под привод ворот.

Если заборные столбы по каким- то причинам не могут стать опорами для ворот, тогда для них придется устанавливать отдельный опорный столб. Его обычно сооружают в конце фундамента, делая под него отдельный фундамент в виде квадратной ямы.

Делаем своими руками поэтапно.

Как выглядит фундамент откатных ворот

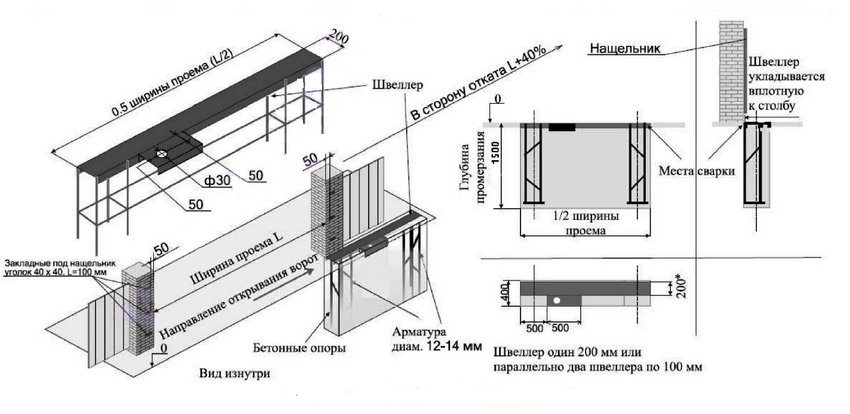

Чертеж откатных ворот в разрезе

Фундамент обустраивается под воротами в форме бетонного прямоугольника, усиленного армированием. Чтобы построить фундамент для откатных ворот своими руками, необходимо иметь точный чертеж ворот с расчетами нагрузок и размеров механизмов.

Заливка фундамента под откатные ворота

Фундамент строится в несколько этапов:

Металлический забор для ворот откатного типа

Чтобы рассчитать габариты траншеи под фундамент, нужно знать размеры и общую массу ворот, ширину проезда и габариты консольного механизма. При правильном построении схемы ворот на чертеже должно отображаться три значения:

Инструменты и материалы для оборудования фундамента

Основные точки отсчета при возведении фундамента для ворот с откатным механизмом:

Закладная – это элемент воротной конструкции, который делается из швеллеров и арматуры. Функция закладной – распределение нагрузок по бетону.

Закладные для ворот

Закладные элементы обустраиваются несложно:

Устройство откатных ворот

Откатные ворота могут быть двух видов – роликовые и рельсовые. Первый тип конструкции подразумевает использование роликовых опор и довольно прост в изготовлении. Рельсовые ворота на сегодняшний день считаются устаревшими и используются редко.

Откатные ворота могут использоваться как для приватных так и для общественных участков

План конструкции раздвижных ворот

Начинать установку ворот нужно с возведения фундамента, который будет принимать на себя основную нагрузку конструкции. Сверху на нее устанавливаются опоры, по которым перемещается направляющая балка, последняя приваривается непосредственно к створкам.

Откатные ворота могут приводиться в движение вручную или при помощи электродвигателя. Оба типа конструкции подразумевают одинаковую схему монтажа.

Схема монтажа откатных ворот

Как выбрать ролики для откатных ворот и другие комплектующие

Правильный выбор хороших комплектующих обеспечит надежность конструкции

Особое внимание стоит уделить воротам, ширина проема которых превышает 5 м. В этом случае нагрузка будет больше, чем 600 кг, а для этого нужен особый набор комплектующих для повышенных нагрузок

Производитель	Вес створки, кг	Ширина проема, м	Длина балки, м
Ролтэк МИКРО	до 350	до 3	4.5
Alutech	до 450	до 4	6
Ролтэк ЭКО	до 500	до 4	6

Типы и характеристики фундамента под откатные ворота

Надежность откатных ворот, прежде всего, зависит от прочности и качественных параметров фундамента. Подобрать подходящий вариант проблематично. Каждый тип фундамента для откатных ворот обладает своими положительными сторонами. Хотя есть и отрицательные моменты. Эксперты рекомендуют под откатные ворота такие виды фундамента:

Сплошной ленточный

Главное достоинство состоит в исключительной прочности и устойчивости. Ленточная конструкция не боится коррозионных воздействий, движения почв и прочих внешних факторов. Однако наряду с положительными моментами, основание данного типа обладает рядом недостатков. Первый из них – излишняя дороговизна конструкции. Для формирования сплошного основания потребуется большое количество бетонной смеси.

Еще одним недостатком эксперты называют длительное время застывания. Чтобы конструкция схватилась, потребуется минимум 10 дней, при условии хорошей погоды. Если конструкция монтируется вместе с повышенной влажностью, на формирование основы уйдет еще больше времени.

Фундамент на балках

Один из наиболее популярных типов фундамента под откатные ворота. Его преимущество состоит в устойчивости и прочности. Однако вместе с тем, подготовить такое основание будет сложно. Для него характерны такие же недостатки, как для сплошной ленточной конструкции. Это долгое время застывания, большое количество затрат. Зачастую он нецелесообразен, так как в большинстве случаев на него устанавливают рельсовые ворота. Конструкция данного типа не нуждается в основе с высокими прочностными параметрами.

Каркасно-монолитное основание из бетона

База такого формата отлично зарекомендовала себя в местах, где наблюдаются сдвиги почвы, повышенная коррозионная активность. Она представляет собой бетонированный каркас П-образной формы, который располагается со стороны проема конструкции. По мнению экспертов, каркасно-монолитное основание – оптимальный выбор для консольных, рельсовых и подвесных конструкций.

Чтобы плитный фундамент был максимально прочным и надежным, необходимо чтобы его глубина проходила ниже уровня промерзания грунта минимум на 25 см. При этом длина основания напрямую зависит от габаритов. Ширина должна быть в пределах 60 см.

Свайный фундамент

Универсальный вариант, отличающийся великолепными качественными и эксплуатационными показателями. Подходит для установки ворот любого типа и конфигурации. Благодаря особенностям конструкции, откатные ворота на винтовых сваях можно использовать на болотистых и пучинистых почвах, в местах повышенной влажности.

Ключевым преимуществом свайного фундамента считают отсутствие земляных и бетонных работ, минимальные денежные вложения, моментальный монтаж.

Монтаж закладной

Для откатных ворот, которые используются на территории загородного дома, допустимо использовать швеллер No 16 или No 20 и связанный с помощью электрической сварки с ним каркас. Каркас будет выступать в качестве основания для приварки роликов установки автоматических устройств, входящие в комплект поставки. Если, под руками нет швеллера, то допустимо использовать другой металлопрокат, например, уголок 100х100 или сваренные между собой швеллеры NoNo 8 – 10.

Во время работы надо помнить о том, что – швеллер No 20 необходимо уложить вплотную к основному (опорному) столбу. Швеллер No16 укладывают на расстоянии 50 мм от опоры. Перед тем как залить бетон в яму необходимо усилить П-образную раму и связать ее стальными прутками. Размеры каркаса должны иметь чуть меньшие размеры чем котлован. Первую опору устанавливают вровень со столбом, который ограничивает проем ворот.

Устройство основы сдвижного портала

Выполняя работы по устройству фундаментной опоры для ворот этого типа, желательно иметь представление как они работают, и какое значение фундамента.

В качестве запирающего элемента используется сварная рама, установленная на обрезиненные стальные ролики. В зависимости от исполнения, эта рама может обладать значительным весом. При открывании/закрывании эта рама, иногда ее называют полотном, перемещается по металлической направляющей. Некоторые, горячие головы, в целях экономии, просто на грунт укладывают направляющую. В результате, рано или поздно направляющая проседает и полотно, начинает перекашиваться, а это приводит к перекосу и нестабильной работе всей конструкции откатных ворот.

Именно поэтому, при установке ворот особое внимание уделяют качеству используемых материалов и выполняемых работ по обустройству фундамента для откатных ворот. Неправильно, выполненный фундамент, рано или поздно, приведет к тому, что придется его переделывать

Конфигурация фундамента под откатные ворота

Из-за значительной длины вылета створки основание откатных ворот испытывает существенные нагрузки в виде продольного крена. Чтобы противодействовать им, фундамент должен обладать достаточной площадью соприкосновения с грунтом, правильной схемой распределения воздействий и высокой конструкционной прочностью

При этом важно обеспечить минимальный расход материалов — арматуры и бетонной смеси.

Как показала практика, наиболее выгодным форм-фактором фундамента для откатных ворот служит П-образная конструкция, состоящая из двух столбов и верхнего пояса, связывающего их между собой. Первый столб располагается параллельно столбу, ограничивающему проём ворот со стороны расположения приводного механизма. Второй столб удалён от проёма ровно на расстояние вылета нижней балки, соединённой со створкой раскосом. В общем случае производители откатных ворот делают вылет балки длиной не меньше половины ширины основной створки.

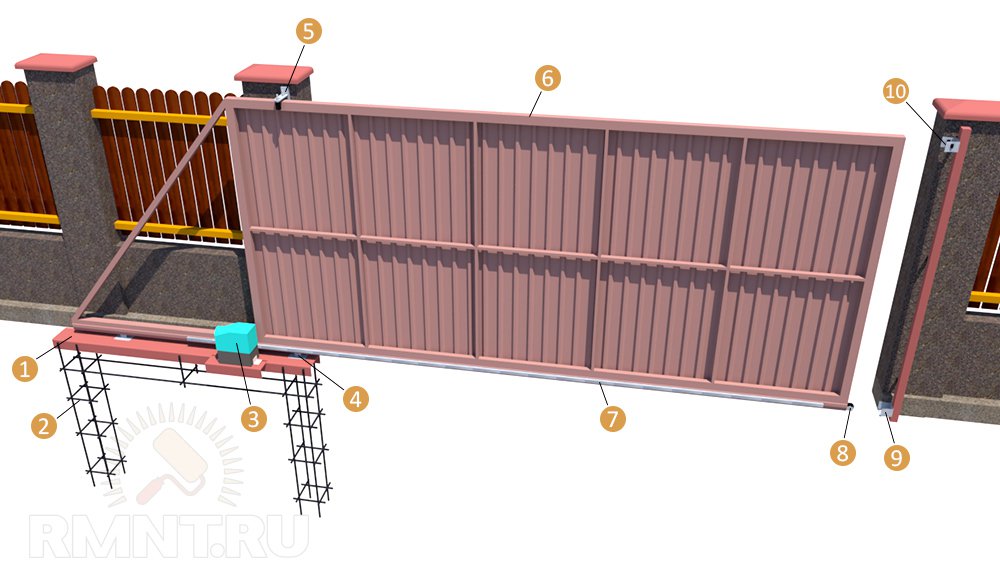

1 — швеллер №20; 2 —арматурный каркас; 3 — электрический привод; 4 — роликовые опоры; 5 — поддерживающие ролики; 6 — створка ворот; 7 — зубчатая рейка; 8 — концевой ролик; 9 — нижний уловитель; 10 — верхний уловитель

Верхний связывающий пояс должен содержать закладные элементы анкеровки, предназначенные для крепления опорных роликов и приводного механизма. В ряде случаев можно рекомендовать укладку в верхнюю грань стального швеллера за номером от 16 до 20. При такой конструкции фундамента гораздо проще позиционировать привод с блоками опорных роликов и закрепить их при помощи сварки, но подобное устройство не лишено недостатков. Главным фактором риска считаются коррозионные процессы, возникающие из-за отсутствия защитного слоя бетона, при этом возможно разрушение структуры не только верхнего пояса, но и всего фундамента. Также гладкая поверхность швеллера не обеспечивает достаточно высокого сцепления с бетонной массой, поэтому армирование в любом случае должно присутствовать.

Если комплект приводных механизмов для откатных ворот закуплен до начала строительства фундамента, гораздо проще будет обойтись анкеровками, которые устанавливают в толщу бетонного изделия. Если точные установочные размеры для привода неизвестны, следует обустроить универсальную монтажную плоскость. В наиболее надёжном варианте устройства она представлена широкой металлической пластиной, имеющей множественные точки крепления к арматуре фундамента.

Рисуем схему и делаем чертеж

Перед тем как сделать разметку на месте оборудования опорной конструкции, составляют чертежи с привязкой к местности без нарушения норм СНиП, схемы ее усиления армированием, указывают точные размеры всех элементов.

Схема фундамента под обычные откатные ворота должна содержать следующие сведения:

Схема размещения элементов и основные размеры составных деталей

Если владелец участка приобретает готовые откатные ворота, а установку планирует провести самостоятельно, то перед работой вполне обоснована просьба к производителю о предоставлении размеров и формы опорной бетонной конструкции, рекомендуемых им.

Схема заливки фундамента для рамы сдвижной системы и последовательность работ представлены на видео ниже.
