Достоинства и недостатки автоматических распашных ворот
Автоматическими воротами можно управлять дистанционно из дома или машины
Установка распашных ворот с электроприводом сейчас не столь распространена, как оснащение автоматикой подвесных или рельсовых ворот. Это связано с тем, что последние варианты конструкций при открывании не «съедают» полезное пространство, что позволяет монтировать их на участках с ограниченной площадью. При этом распашные модели более надежны и устойчивы к повреждениям, имеют долгий срок службы, несмотря на определенный риск провисания полотна при несоблюдении нюансов установки. Оснастив такую конструкцию автоматическим блоком, домовладелец упростит управление ею без потери взломостойкости. Можно организовать открывание ворот внутрь и наружу.
Существует несколько типов механизмов, различающихся устройством и требованиями к ограждению. Пользователь сможет подобрать вариант, подходящий по ценовым и эксплуатационным характеристикам.
Минусом конструкции является необходимость в подготовке окружающей территории и невозможность монтажа на участках, где вблизи ворот располагаются объекты, которые будут мешать движению створок.
Перед тем как ставить систему, нужно оценить, отвечает ли участок требованиям к пространству. Также она не подходит для местностей, где часто наблюдаются сильные ветровые порывы.
Правила выбора комплекта автоматики
Для начала необходимо оценить зону, где будет устанавливаться привод. Ведь любой механизм не может сам остановиться, полотно будет какое-то время двигаться по инерции. Значит, по пути следования створок таких ворот не должно быть помех, особенно зимой.
Далее, у приводного механизма должен быть запас прочности и свободы хода створок. Если створки открываются с разной скоростью, должна срабатывать защита, блокирующая движение ворот. Кроме того, управление с пульта не допускает висячих замков.
Схематическое изображение установки
Блок управления в большинстве случаев для таких ворот не имеет возможности управления с брелока. Потому как тут не хватит мощности батареек. Еще немаловажен учет возможности безопасной электропроводки и достаточной мощности сети.
Основная характеристика, которая влияет на выбор автоматического привода, это вес створки
Не менее важно − учитывать воздействие на привод и створку дополнительных нагрузок, например, ветра. Площадь каждой половинки распашных ворот также должна учитываться
Интенсивность эксплуатации рассчитывается, как отношение непосредственного времени работы к общему времени в час. Этот показатель обычно выражают в процентах. Он напрямую влияет на выбор подходящего привода для распашных ворот.
Виды автоматических ворот

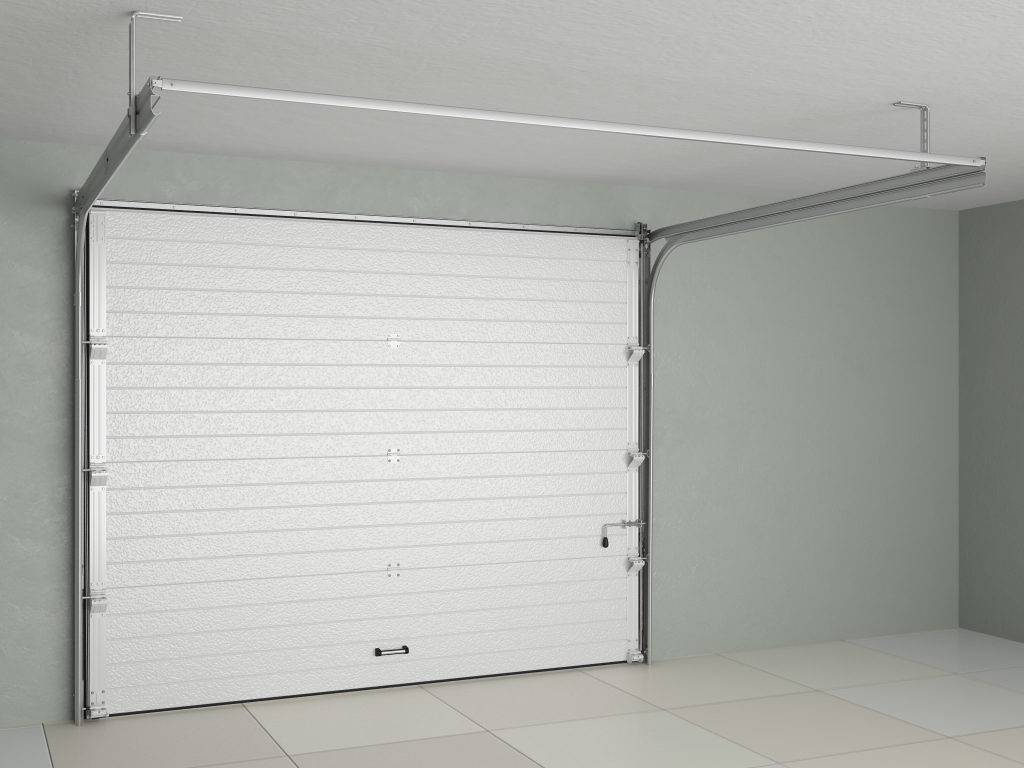

Секционные ворота
Это универсальный тип, подходящий и для установки на предприятии, и для частного применения, для дома или установки в гаражных помещениях, Отличаются высокой надежностью, защищены от воздействий неблагоприятных погодных условий. Могут управляться как автоматически, так и вручную, а механизм рассчитан на несколько открываний в день и обладает большой устойчивостью к серьезным нагрузкам, что позволяет использовать ворота в промышленных помещениях. Функционал ворот может быть расширен благодаря возможности установки в них дополнительных дверных и оконных проемов. Установка автоматики на секционные ворота требует соответствия типу подъема ворот – низкий, высокий или стандартный, наклонный или вертикальный.
Для ворот такого типа подходят цепные и вальные приводы. Вальные приводы более мощные, они необходимы, когда полотно имеет большой вес, а также в случае нагрузок высокой интенсивности. Цепные приводы больше применяются в быту, подходят для ворот с низким и стандартным типом подъема.
Подъемно-поворотные ворота
Оснащены подъемно-поворотным механизмом и могут быть установлены в помещении любого типа, так как отличаются простой эксплуатацией и оптимальным соотношением цены и качества. Их полотно представляет собой цельную конструкцию, занимающую все пространство проема. Принцип открывания прост – перемещаясь по специальным направляющим, ворота меняют свое положение с вертикального на горизонтальное. Поэтому такой тип ворот подразумевает отсутствие каких-либо препятствий на пути движения полотна.
В сравнении с другими типами, подъемно-поворотные ворота не так хорошо сохраняют тепло, а установка подходит только для прямоугольных проемов. Если же произойдет частичная поломка, потребуется полная замена ворот. Кроме того существуют ворота подъемно-гильотинного типа, — в данном случае полотно перемещается по принципу гильотины снизу-вверх по внешней стене помещения.
Откатные или сдвижные ворота
Такой тип конструкции отличается высокой надежностью, стойкостью к погодным воздействиям, и лучше всего подходит для установки в условия ограниченного пространства. Ворота оснащены прочным механизмом, способным выдерживать большие нагрузки.
Автоматика для откатных ворот обычно устанавливается на специальную площадку для привода или фундамент. При выборе привода стоит учитывать вес ворот.

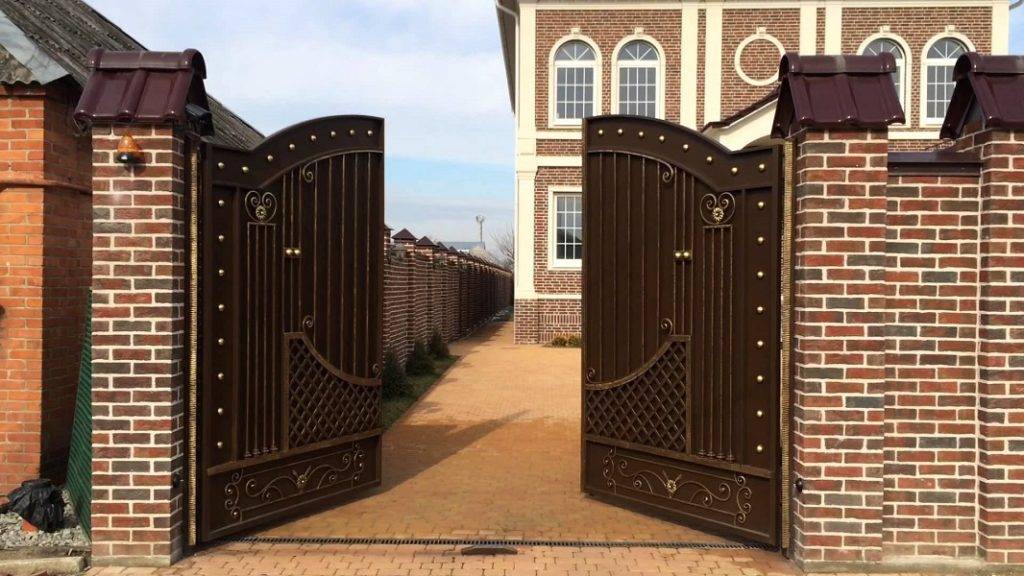

Распашные ворота
Конструкция отличается бесшумностью и легкостью открывания и закрывания, но требует свободного пространства. Теплоизоляция поддерживается за счет пластикового профиля, закрывающего просветы в конструкции. Для распашных ворот производятся приводы двух видов – линейные и рычажные (электромеханические, гидравлические).
Рычажные не боятся мороза, оснащены рычагом, могут открываться и наружу и внутрь. Линейные требуют меньше места для монтажа. При подборе автоматики необходимо учитывать площадь полотна ворот. Кроме того, автоматику распашных ворот необходимо содержать в чистоте, особенно в зимний период, очищать от снега.

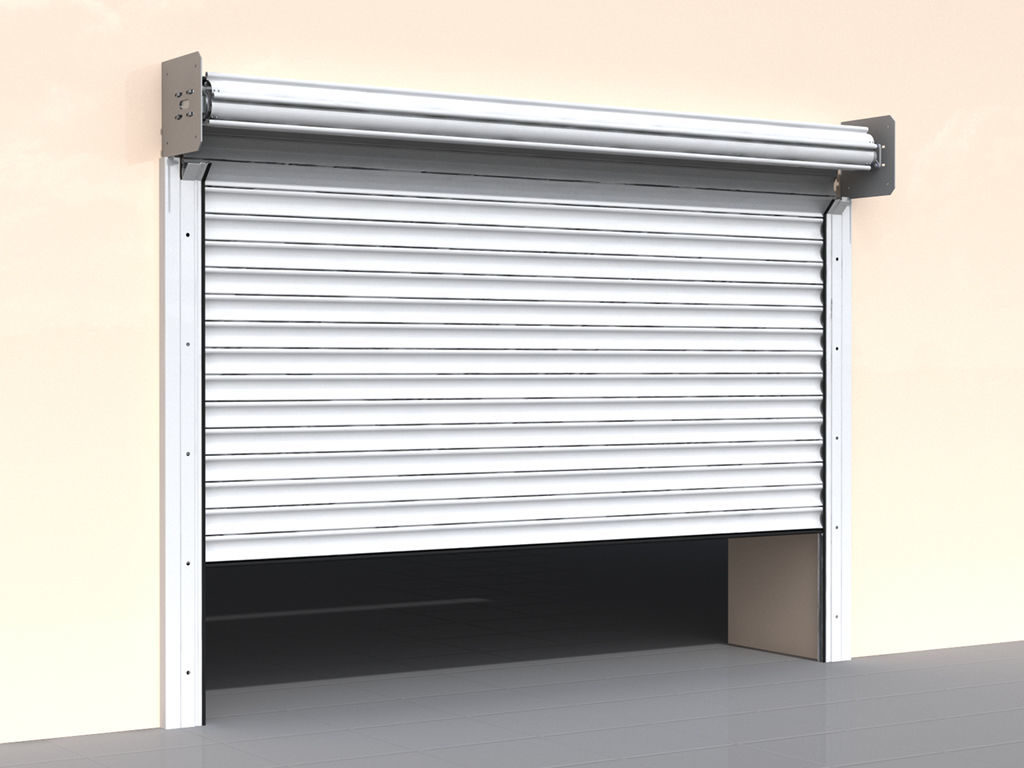

Автоматические роллетные или рулонные ворота
Представляют собой гибкое полотно, скатанное в рулон. Конструкция отличается повышенной теплоизоляцией, упругостью и прочностью, большими размерами (бывают шириной до 11 метров, и высотой до 9 метров). При этом ворота достаточно компактны, благодаря способности скручиваться в рулон. Подходят для частного применения, на участках, в домах, гаражах и для крупных помещений, предприятий.
Могут быть смонтированы снаружи помещения и внутри него, а также в оконные проемы — так они не только заменят собой ставни, но и обеспечат безопасность, защищая от проникновения (актуально для жителей частных домов и коттеджей, или живущих на первом этаже здания).
Автоматические ворота: особенности, достоинства и недостатки
Если не брать во внимание чересчур оригинальные конструкции, то все существующие ворота можно разделить на три группы:
- откатные;
- распашные;
- гаражные.
Распашные конструкции имеют самую богатую историю и знакомы всем по двум створкам, которые при помощи петель крепятся к боковым опорным столбам. Такие ворота отличаются простотой и надёжностью, но требуют места для открывания перед въездом на участок или во двор. Распахивающиеся створки являются незаменимым вариантом для узких проездов и в сравнении с другими конструкциями обладают максимальной надёжностью. Самый большой минус ворот этого типа заключается в повышенных требованиях к устойчивости боковых столбов. Недостаточная жёсткость стоек со временем приводит к их наклону, а это, в свою очередь, вызывает заклинивание створок. Недостатком является и то, что для их автоматизации потребуется пара синхронно работающих приводов, в то время как другие системы нуждаются лишь в одном исполнительном механизме.
Для автоматического открывания распашных ворот потребуется пара синхронно работающих приводов

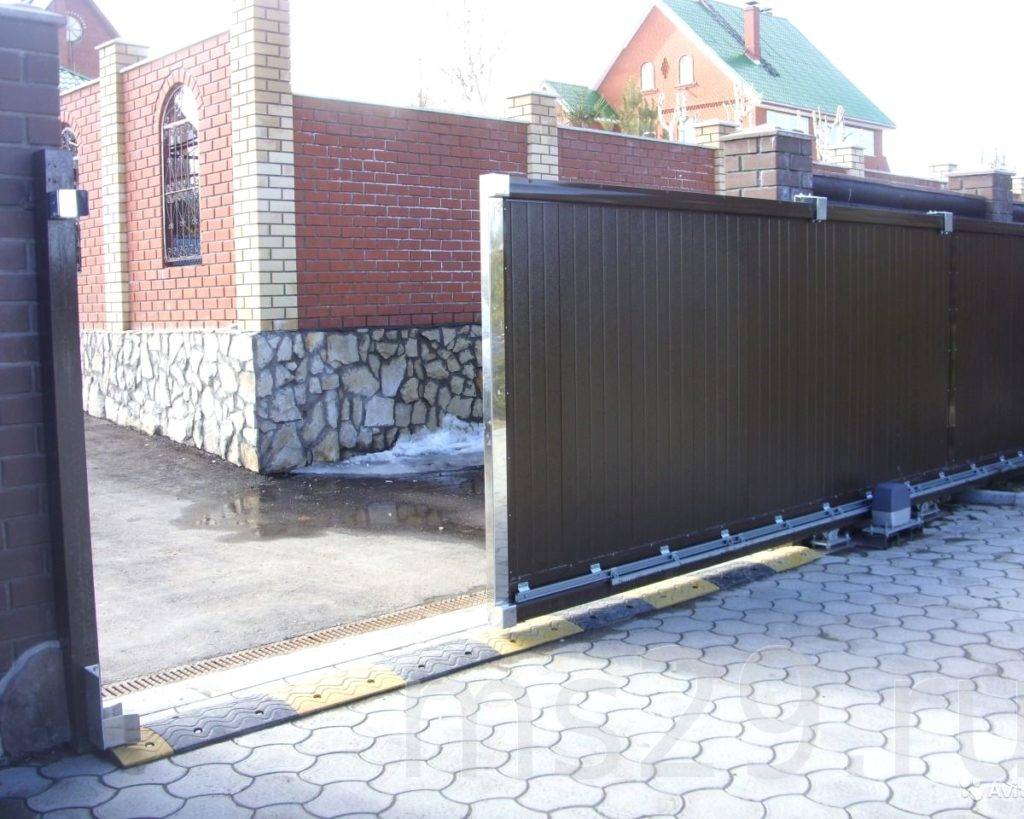

Откатные ворота имеют полотно, которое можно отодвинуть в сторону буквально вплотную к забору. В зависимости от опорной поверхности, откатные системы делятся на три вида:
консольные — полотно опирается на ролики, установленные на бетонном фундаменте за пределами площадки для проезда. Из всех откатных систем ворота с верхней направляющей и нижними роликовыми тележками сегодня считаются наиболее надёжными и практичными;
Система «ролик-направляющая» для откатных ворот консольного типа
- рельсовые — створки опираются на ролики, которые передвигаются по установленной на проезжей части направляющей. Сегодня практически не используются, поскольку требуют идеально ровной площадки и постоянного ухода за рельсом;
- подвесные — с верхней направляющей, по которой на роликах передвигается створка. Их устанавливают там, где требуется полотно высотой более 2 м, а также при больших перепадах высот и на въездах для рельсового транспорта. При нехватке пространства по бокам от проезда подвесные ворота могут состоять из двух полотен.
Сдвижная система является наиболее практичной, поскольку не зависит от наличия места перед въездом.
Откатные ворота сегодня используются как в частных домовладениях, так и для оснащения автостоянок, открытых площадок и различных промышленных объектов
Что же касается минусов, то к ним можно отнести необходимость в обустройстве фундамента и более сложную, чем у распашных ворот, конструкцию. Кроме того, сдвигающееся в сторону полотно на узком участке не поставить — потребуется не менее 5 дополнительных метров в сторону от проезда. Несмотря на это именно откатные ворота легче всего поддаются автоматизации и отличаются самим высоким удобством и надёжностью в работе.
Хоть для обустройства гаража и подходят все описанные выше конструкции, «истинно гаражными» считаются подъёмно-поворотные, секционные и роллетные механизмы. Такие системы являются наиболее сложными для изготовления в кустарных условиях, поэтому домашними мастерами практически не используются.
Это интересно: Регулировка откатных ворот — познавайте с нами
Преимущества автоматических распашных ворот
Среди всех положительных характеристик автоматизированных распашных ворот отдельного внимания заслуживают несколько весомых преимуществ:
- Забота о человеке в плохую погоду. Для открытия-закрытия входной группы ему не нужно выходить из автомобиля или дома. Дополнительным плюсом послужит экономия времени.
- Моментальное открытие. На распахивание створок уходит около 15 секунд.
- Надежная фиксация приводом.
- Возможность подсветки придомовой территории.
- Надежность, долговечность и бесшумная работа устройства.
- Дополнительная безопасность, достигаемая за счет блокировки створок.
- Наличие ключа, позволяющего открывать ворота вручную при неожиданном отключении электроэнергии.
Автоматизировать входную конструкцию хозяин может на своё усмотрение. Производители и цены разнообразны, цели и материальные возможности потребителей также неодинаковы. В ходе многолетней работы доверие покупателей завоевали итальянские производители – Came, Nice, Faac. Компании выпускают качественный надежный товар, простой в монтаже и легкий в эксплуатации.
Для частного использования бренды предлагают несколько наименований электроприводов:
- Toona;
- Wingo;
- Hyppo;
- PopKCE.
К бюджетным моделям относится китайская продукция. Но не каждая азиатская компания следит за своей репутацией, поэтому шанс столкнуться с некачественным товаром повышается. Цена китайских электроприводов низкая, качество – невысокое. Рано или поздно привод потребует замены, т. к. в большинстве случаев бюджетные модели не поддаются ремонту.
Электроприводы марки An-Motors – это детище отечественной компании «Алютех». Устройства хорошо работают в любое время года и выдерживают зимние отрицательные температуры и высокую влажность. Выпускают их в Китае, но специалисты компании контролируют качество изделий и дают гарантию на хорошую службу.
Автоматика для откатных ворот: устройство и преимущества
Откатные ворота одни из самых популярных видов ворот. Автоматика делает их эксплуатацию более комфортной, а сами ворота становятся более привлекательными в плане использования.
Они более сложны в монтаже, но качественное оборудование имеет большой срок службы. Познакомимся с особенностями работы таких устройств, конструктивными особенностями, а так же плюсами и минусами.
Устройство и принцип работы
Не каждый владелец гаража может себе позволить установить ворота откатного типа из-за отсутствия свободного места в фасаде.
Тем не менее раздвижные, как их ещё называют, ворота пользуются спросом у хозяев транспортных средств.
Конструкция состоит из:
- Привода.
- Зубчатой рейки.
- Двух оконечников (концевиков).
Также в некоторых моделях имеются также сигнальные лампы, фотодатчики, антенна.
Наличие последней увеличивает расстояние взаимодействия между устройством и дистанционным пультом.
Пример комплектации автоматики откатных ворот.

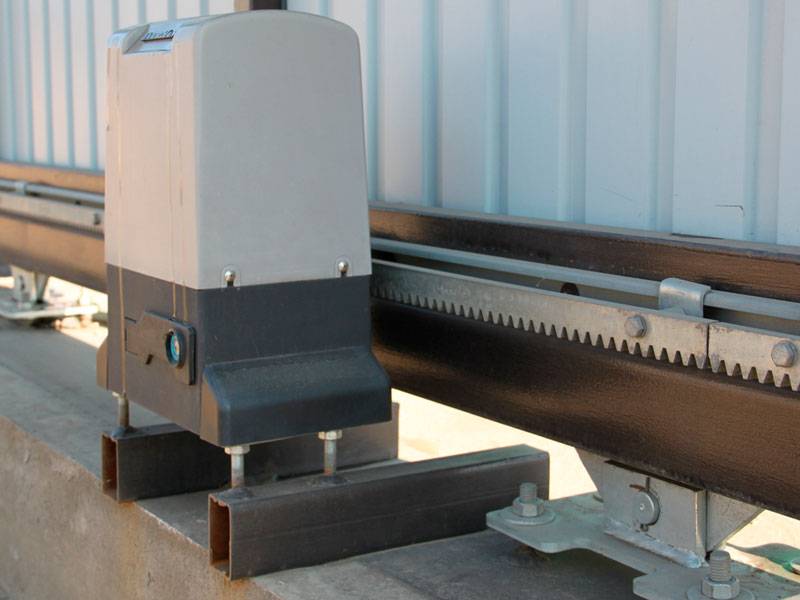

Зубчатой рейкой оснащена нижняя, как правило, сторона створки. Звёздочка, расположенная в направляющей, получив сигнал с помощью приводного устройства начинает вращение. Она перемещает таким образом зубья рейки, а вместе с ними и саму створку.
Зубчатая рейка привода откатных ворот.
Эксплуатационные характеристики
При выборе автоматики для гаражных ворот нужно иметь в виду следующее:
- Мощность силовой установки, позволяющей с запасом перемещать тяжёлый вес.
- Размер створок и их массу.
- Материал, из которого выполнена звёздочка, зубья рейки.
- Тип концевика. Он может быть магнитным и механическим. Предпочтение следует отдать первому варианту, он не замерзает, как его оппонент, в зимнюю холодную погоду.
Магнитный концевик.
Механический концевик.
Типы привода
Приводная система у автоматики откатных ворот аналогична предыдущему, распашному типу конструкции. Есть: линейный, рычажный и подземный приводы.
В гараж для небольших машин и, соответственно, створок ворот, подойдёт бюджетный вариант, линейный тип привода.
Он выдерживает нагрузку до 1 т. Устройство устанавливается на опоры, размещённые у створок.
Устройство автоматики откатных ворот.
Рычажная система монтируется в створки, получив сигнал, штанги выходят с установочного места в грунте и перемещают полотно ворот.
Устройство такого типа успешно справляется с конструкцией большой массы.
Подземная автоматика монтируется в земле, закрывается кожухом. Поэтому оборудование может работать в холодную зимнюю погоду, не боится атмосферных осадков.
Минусом последних двух видов считается их повышенная цена по сравнению со стоимостью линейной автоматики.
Плюсы автоматики для откатных ворот:
- Безопасное использование.
- Плавность хода створок.
- Возможность открытия вручную при отсутствии электроэнергии.
- Длительный срок службы при бережном уходе за системой.
- Удобная эксплуатация.
Минусы автоматики для откатных ворот:
- Требует много места.
- Трудности при самостоятельном монтаже.
Автоматические распашные ворота своими руками
Производители активно создают новые технические гаджеты, призванные облегчить повседневную жизнь человека. Воротные системы, работающие на автоматике, производят манипуляции со створками, без необходимости покидать салон авто в непогоду.
Конструкция механизмов отличается простотой, поэтому их монтаж собственными руками вполне допускается. Установка таких систем, ничем не отличается от той, что происходит во время монтажа обычных. Единственным залогом успешного окончания работ является приобретение качественного автоматического механизма.
Лучше не гнаться за небольшой стоимостью, а предпочесть продукцию от проверенных фирм. В этом случае, трудностей с покупкой аксессуаров или сменных запчастей, не возникнет.
Came
Это также популярная у покупателей марка автоматики для ворот. Привод Came для откатных ворот выпускается в широком модельном ряду, поэтому у вас есть возможность подобрать то, что нужно именно вам. Много хороших отзывов о модели Came BX-78, которую можно использовать для ворот массой до 800 кг. В числе интересных особенностей этого привода можно отметить функцию самоблокировки, наличие датчика контроля движения и обнаружения препятствий, а также встроенный блок управления. Эту модель вполне можно установить самостоятельно. К ее отличительным особенностям можно отнести:
- Модифицированную систему управления движением ворот.
- Полную изоляцию блока управления, двигателя, что защищает их от внешних воздействий.
- Декодер работает с разными типами радиопередатчиков, запоминая коды для работы с ними.
- Специальные предохранители защищают двигатель и другие важные элементы системы от перегрузок.
Такой привод обойдется примерно в 15000 рублей.
Безопасная модель — Bx-243 – рассчитана на ворота весом до 300 кг и длиной створки до 8,5 м. Мотор 24В обеспечивает интенсивность работы. Эта модель идеально подходят для использования в частных коттеджах. К преимуществам модели можно отнести:
- Интегрированную плату управления.
- Светодиодный индикатор, установленный на плате, обеспечивает легкую диагностику системы.
- Простоту монтажа.
- Удобство разблокировки редуктора ключом.
Автоматика работает стабильно, при отключении энергии сработает аварийный режим на основе резервной батареи. Стоимость модели составляет около 13000 рублей.
Возможные ошибки и как их избежать
Схема правильного подключения всех комплектующих элементов привода для распашных конструкций
При самостоятельной установке автоматики требуется определенный опыт работы с такими конструкциями. Если его недостаточно, могут возникнуть проблемы, в результате которых автоматика работает со сбоями или вовсе не функционирует.
Только при правильной, последовательной установке всех элементов можно избежать ошибок. Все работы должны выполняться строго по схеме или чертежу. В этом случае легче исправлять ошибки. В другом случае установить причину сбоя будет невозможно без специалиста.
После установки автоматики необходимо сразу же проверить ее работоспособность: не возникает ли где замыкание, нет ли каких-либо преград. Если будут обнаружены какие-то дефекты, то их сразу же следует устранить.
Выбираем автоматику для откатных ворот
Откатные ворота – популярная защита въезда на частные, промышленные и общественные территории. Привод для таких ворот просто необходим, ведь тяжелую створку сложно двигать механически.
Конструкция откатных ворот подразумевает наличие места для отката полотна
Отвечая на вопрос “какой автоматический привод для откатных ворот лучше”, специалисты рекомендуют обратить внимание на следующие параметры:
- соответствие характеристик привода и веса створки ворот (зависимость веса и тягового усилия);
- климатические условия в регионе;
- вид концевого выключателя (электромагнитный и электромеханический);
Специалисты настаивают, что в условиях российских зим лучше использовать электромагнитный выключатель, так как на него не действуют минусовые температуры.
интенсивность эксплуатации (для личного, общего и промышленного использования).
Каждая характеристика влияет на качество и долговечность работы ворот. Так, например, тяговое усилие напрямую зависит от веса створки, рассмотрим на примере двигателей Алютех:
- для створок весом до 500 кг модель ROTEO RTО-500 с максимальным тяговым усилием в 500 Н (такой привод используется в частных домах и небольших предприятиях, где ширина ворот не превышает 3 метра);
- ROTEO RTО-1000 – модель с тяговым усилием в 700 Н для ворот весом до тонны (подходит для въездных конструкций на стоянках, складах и тд.)
- для полотна весом до 2 тонн предусмотрена модель ROTEO RTО-2000 (привод используется на промышленных объектах).
Российские производители автоматики (например, Алютех) выпускают автоматические приводы с учетом негативных погодных условий средней полосы России. В редукторы закладывается специальная арктическая смазка, которая не промерзает до температуры -30 и гарантирует бесперебойную работу техники даже в самые холодные ночи. В северных же областях производитель предлагает использовать дополнительный нагревательный элемент, который сохраняет мотор от морозов до -60 градусов.
Дополнительный нагревательный элемент обеспечит бесперебойную работу ворот даже за полярным кругом
Откатные ворота – тот вид защитной конструкции въездной группы, который предусматривает наличие автоматического привода. Полотно ворот, установленное на одной опорной балке, откатывается в сторону, то есть при механическом управлении весь вес створки оказывается в руках пользователя.
Откатные ворота можно открывать вручную в случае поломки или отключения электричества, но для этого понадобится физическое усилие.
Стоит отметить, что срок службы приводов составляет от 5 до 20 лет, если вам понадобилась замена оборудования, смело обращайтесь в Интбест.РФ, наши специалисты проведут осмотр объекта и вынесут свой вердикт по техническим возможностям.
Расчёт материалов и список инструментов
В минимальный набор автоматики входят такие элементы:
- зубчатая рейка;
- концевики;
- электропривод.
Комплект рекомендуется дополнить такими элементами:
- фотоэлементы;
- лампа для оповещения;
- дистанционная антенна.
Прокладку кабеля с напряжением 220 В на территории частного дома под землёй можно выполнять без дополнительной защиты провода от повреждений. Под проездом автомобиля нужно использовать дополнительную защиту кабеля. В этом месте провод должен прокладываться в футляре. Конструкцию можно соорудить из металлической или пластиковой трубы. Глубина прокладки провода — 0,8–1,2 м.
Рекомендуется укладывать провод внутри технических ПНД труб диаметром 50 мм.
Прокладку кабеля под землёй лучше всего осуществлять в технических ПНД трубах
Подобные трубы стоят в 2 раза ниже стандартных, так как они не смогут выдержать того же давления, которое способны выдерживать обыкновенные трубы водопровода. Для прокладки электрокабеля будет достаточно труб толщиной 3 мм.
Чтобы сгибать трубы под углом, необходимы фитинги, переходы и фланцы.
Прокладка кабеля под землёй и соединение труб фитингами
Важно знать типологию проводов и их минимальное сечение:
| Подключение | Длина провода 1 < 10 м | Длина провода 10 < 20 м | Длина провода 20 < 30 м |
| Напряжение питания | 3х1,5 мм² | 3х2,5 мм² | 3х4 мм² |
| Сигнальная лампа | 2х0,5 мм² | 2х1 мм² | 2х1,5 мм² |
| Питание вспомогательных механизмов | 2х0,5 мм² | 2х0,5 мм² | 2х1 мм² |
| Фотоэлементы для приёма | 4х0,5 мм² | 4х0,5 мм² | 4х0,5 мм² |
| Фотоэлементы для передачи | 2х0,5 мм² | 2х0,5 мм² | 2х0,5 мм² |
| Механизмы управления и безопасности | 2х0,5 мм² | 2х0,5 мм² | 2х0,5 мм² |
Подключение антенны производится с помощью коаксиального провода RG58 с волновым сопротивлением 50 Ом.
Если планируется установить дополнительный домофон возле ворот, то от частного дома к конструкции нужно проложить 2 двухжильных провода 2х0,5 мм² или 2х0,75 мм².
Материалы для откатных ворот
Для монтажа автоматической откатной конструкции нужно также подготовить такие элементы:
каретки от велосипеда;
- заслонки;
верхние подпирающие ролики;
- направляющая планка;
накатные ролики;
несколько уловителей;
- домкрат;
- материал для покрытия (профилированные или железные листы, поликарбонат или дерево);
- швеллер;
- кирпич.
Также нужно подготовить неиспользуемую стиральную машинку, некоторые элементы понадобятся для автоматики.
Материалы для раздвижных ворот
Для автоматических ворот подобного типа надо подготовить такие элементы:
- усиленные петли с подшипниками;
- рукоятки;
- центральный и боковые упоры;
- задвижка;
- стиральная машинка;
- материал для покрытия;
- профильные трубы;
- каретки от велосипеда.
В отличие от откатной конструкции, в данном случае понадобится 2 электродвигателя.
Для сооружения привода откатных или раздвижных ворот нужно будет подготовить несколько кареток со звёздочками.
В качестве активатора движения могут использоваться моторы-редукторы различных типов. Если планируется выполнить монтаж небольших ворот с маленьким весом, то подойдёт электродвигатель шуруповёрта на аккумуляторе, привод автомобильного очистителя стёкол или стеклоподъёмника.
Также понадобится решить вопрос с муфтой сцепления для валов электромоторов. Для этого следует определить требуемый крутящий момент. К примеру, усилие закрывания створок может составить 13,5 кг. Каждый кг соответствует 9,8 Н. Соответственно, сила тяги составит 132,3 Н. Данное значение нужно разделить на диаметр приводного колеса.
Понадобятся такие инструменты:
- электродрель;
- изолента;
- плоскогубцы;
- метр;
- молоток;
- паяльник;
- шуруповёрт.
Приспособления рекомендуется подготовить до выполнения сборки конструкции.
Монтаж автоматики для распашных ворот
До того, как начать работы, обязательно проводят регулировку и проверку хода самих ворот.
Все рабочие процедуры заключаются в монтировании приводов двух разновидностей. Система не отличается особой сложностью, хотя и требует наличия минимальных технических знаний, а также внимания к мельчайшим деталям.
Монтировать блок можно где угодно, а подключать механизмы, строго сообразуясь с прилагаемыми рекомендациями производителя. Если модель содержит концевые выключатели, следует провести их регулировку. Если присутствуют упоры, их работу тоже требуется предварительно наладить, не забывая о регулировке временных показателей и степени усилия.
Для повышения уровня безопасности, требуется монтаж фотоэлементов, а также индикаторы визуального типа.
Экономия на установке
Чтобы значительно сэкономить на установке, можно заняться ею самостоятельно
Чтобы процесс прошел без возникновения проблем, важно уделить внимание таким моментам:
- мощность двигателя не должна превышать ту, что нужна для конкретного веса дверцы (к примеру, 300 Вт достаточно для движения створки весом 800 кг);
- не приобретать механизмы, где редукторы сделаны из пластика, лучше предпочитать стальные конструкции, они отличаются высокой долговечностью;
- для управления системой нужен дистанционный пульт, его мощность определяется исходя из имеющихся параметров;
- мощности приемной антенны будет достаточно в пределах 433, 93 МГц;
- обязательно нужны фотоэлементы для защиты целостности транспорта;
- сигнальная лампа поможет оповещением о работе автоматизации;
- для разблокировки коробки, в случае возникновения такой необходимости, приобретается специальный ключ.
Не стоит приобретать дешевые составляющие, чтобы не получить конструкции, что будет ненадежной и вряд ли прослужит долго. Лучше предпочесть детали от проверенных временем производителей.
Как настроить автоматику?
Каждый механизм имеет свои особенности. Чтобы конструкция служила долго, понадобится корректно запрограммировать аппарат управления. У разных изготовителей есть разные параметры, однако чаще всего настраиваются следующие показатели:
- Чувствительность тока. Параметр отвечает за запуск защитного устройства. Если появилась преграда, ворота останавливаются.
- Изменение скорости. Скорость перемещения створок можно изменить путём снижения или увеличения мощности электродвигателя. Не рекомендуется устанавливать быстрый темп, так как это может привести к выходя из строя оборудования. Для увеличения скорости можно поднять напряжение до 38 В.
- Автоматическое закрытие. Чтобы реализовать эту функцию, в конструкции нужно предусмотреть наличие таймера. Деталь лучше всего приобретать в готовом виде.
Другие функции можно реализовать путём добавления соответствующих деталей в схему конструкции.
Монтаж створок
При монтаже распашных створок чаще всего используют столбы из кирпича. В центре несущего столба монтируется труба диаметром 100 мм или же швеллер, к которому нужно приварить арматуру, чтобы вывести наружу три закладных, для укрепления профильной трубы 30−60 мм к кирпичному столбу. Затем непосредственно к этой трубе крепятся петли. Закладные для привода должны располагаться на высоте привода, предпочтительно 1 метр.
К готовым воротам во всю длину несущего столба нужно приварить трубу диаметром 60 мм. Эта труба будет использоваться для приваривания к ней петель створок распашных ворот. Стоит отметить, что все трубы, которые используются для монтажа уличных ворот, открывающихся наружу, должны быть тщательно очищены от ржавчины и загрунтованы.
Каркас изготавливается из трубы диаметром 50 мм или 60 мм, меньшего диаметра трубы ребер жесткости, к которым будет закрепляться профнастил. К трубе 50 мм посередине приваривается труба диаметром 20−40 мм, чтобы было удобнее зашивать ворота профнастилом.
Автоматические ворота распашного типа отличаются от обычных тем, что оснащены электроприводом. Автоматика делает эксплуатацию ворот простой и эффективной, благодаря чему она стала весьма популярной не только в промышленных, но и в бытовых целях.
После того как монтаж распашных ворот закончен, может устанавливаться автоматика. Этот процесс не такой сложный, как может показаться на первый взгляд. Однако он требует аккуратности и точного следования приложенной инструкции. Для того чтобы автоматика работала безупречно и долго, нужно учитывать все факторы.
NICE
Привод Nice для откатных ворот нравится многим пользователям благодаря тому, что они представлены в двух видах – рычажном и линейном. Все модели марки характеризуются отличным дизайном, простотой использования, безопасностью. Кроме того, производители постоянно внедряют новые технологии, благодаря чему их продукция успешно конкурирует с моделями других брендов.
Из экономичных моделей много хороших отзывов об электроприводе Nice RD400. Он рассчитан на ворота весом до 40 кг, способен работать при температуре от –20 до +50 градусов. Можно регулировать функции регулировки, скорости, паузы, ускорения, замедления в конечных точках, а также обнаруживает препятствия. Привод легко и надежно монтируется, что также отмечается многими пользователями. Настроить его удобно благодаря встроенному блоку управления. Программирование выполняется тремя кнопками, при этом конечные положения ворот также можно контролировать. Имеет функция частичного открытия ворот. Стоимость модели – 13 950 рублей.
Более мощный привод Nice для откатных ворот — Nice THOR 1561. Он рассчитан на ворота массой до 1500 кг, отличается электронным сцеплением и максимально бесшумной работой. Безопасность использования обеспечивается электронным тормозом, который можно запрограммировать для устранения инерции ворот. Двигатель оснащен принудительной вентиляцией, чтобы повысить интенсивность работы. Стоимость модели – почти 31 000 рублей.
Самостоятельная установка электропривода на распашные ворота
Для начала необходимо удостовериться в том, что створки исправно работают. После этого подготовьте набор инструментов, которые понадобятся для установки самодельной автоматики для ворот с распашными створками. Чтобы сделать все своими руками, помимо дрели, шуруповерта и рулетки вам потребуются молоток, плоскогубцы, рулетка и изолента.
При выборе электропривода необходимо учитывать не только условия эксплуатации, но и вид опорных столбов. Если расстояние от петли до внутреннего края столба составляет 150 мм и менее, то вам подойдет линейный привод. Это наиболее доступный и популярный вид автоматики для ворот распашного типа. Если же расстояние больше, то необходимо выбрать рычажный привод.
Первым делом приступают к монтажу автоматики, а затем электрики. Если четко следовать инструкции и соблюдать все рекомендации, то у вас не возникнет никаких трудностей с монтажом автоматики для распашных ворот своими руками и у вас не возникнет необходимость в ремонте. Если же вы допустите ошибки или не учтете какой-либо параметр, то это приведет к тому, что со временем электропривод быстро выйдет из строя.
Очень важно следить за тем, на каком основании устанавливается привод. Если у вас бетонное или кирпичное основание, то его необходимо предварительно укрепить
Для увеличения срока эксплуатации линейного привода при установке необходимо оставить минимум 1 см запаса хода штока. После этого необходимо проверить механизмы на плавность хода. Движению створок не должно ничего мешать. А вот останавливать их могут упоры или специальная автоматика для ворот с концевыми выключателями.
Подключение электрики должно проходить также строго по инструкции. Необходимо настроить концевые выключатели или же установить на плате время работы створки, если вы планируете использовать упоры. Для безопасности и удобства конструкция может оснащаться сигнальными лампами и фотоэлементами. Установите также во дворе резервную кнопку, которая позволит пользоваться автоматикой для распашных ворот без пульта.
Вес створки при выборе электропривода
Какую автоматику для откатных ворот выбрать, можно определить, зная вес раздвижной створки. Если он составляет 200-500 кг, потребуется привод для облегченных ворот. Такие конструкции устанавливаются на дачах, в частных домах и коттеджах. При этом створка может быть выполнена из профильного листа, пластика, металлической сетки. Размер проема равен от 3 до 5 метров.
Если вес ворот доходит до 1 т, то потребуется автоматика для утяжеленных откатных ворот. В таких случаях ширина проема может быть до 6 метров. Створка выполнена из профильного листа, металлической сетки или из дерева, металла с художественной ковкой. Для промышленных ворот всегда используется электропривод со значительным запасом мощности.
Автоматика для тяжелых откатных ворот устанавливается в промышленных цехах, на крупных производственных предприятиях, складах. Требования к ней предъявляются повышенные. Подобный электропривод должен выдерживать вес створки до 1800 кг. Величина проема может составлять 5-8 метров.
Зная основные параметры и виды автоматики, становится гораздо легче сделать правильный выбор и в дальнейшем не испытывать трудностей с установкой и эксплуатацией.
