Забор на сваях ТИСЭ: фото фундамента с ростверком

Изготовление своими руками

При строительстве дома часто нет возможности купить фундаментный бур тисэ, но его можно изготовить самостоятельно. Конечно, качество в индивидуальном механизме будет отличаться от выпускаемого фабрикой.

Есть несколько технологий изготовления домашних буров. Самый простой вариант – это сделать простой бур, а отдельно штангу с плугом.

Порядок изготовления бура:

  1. На трубу нужной длины приваривается рукоять для вращения, 50–70 см в каждую сторону. Если уровень промерзания больше чем 1,5 м рукоять лучше сделать съёмной для будущего наращивания длины осевой трубы.
  2. С противоположной стороны приваривается поперечная перекладина.
  3. На перекладину наваривается круг из листовой стали, нужного диаметра.
  4. В круг под углом 30 градусов навариваются половинки лезвия циркулярной пилы или листовой стали.
  5. Края пилы загибают внутрь ниже горизонтали на 3–4 см.
  6. Готовую головку бура затачивают и проверяют, чтобы он шёл ровно.

Отдельный плуг Порядок изготовления плуга для расширения:

  1. На трубу с одной стороны наваривают ручку, а с другой — приёмник земли.
  2. На листовой металл 2–3 мм приваривают два хомута и к ним присоединяют тягу.
  3. К трубе приваривают выступ в 4–5 см, к которому на шарнирах присоединяют второй конец тяги.
  4. К тяге прикрепляют прочную верёвку, которая будет поднимать плуг. Иногда, чтобы верёвка не путалась и провисала, по длине трубы наваривают петли шириной 1–2 мм.

Более сложной версией самодельного бура является «классическая» модель, где бурящая лопасть и плуг соединены в одной конструкции. Чтобы создать рабочий инструмент, нужно иметь большой опыт в монтаже и сварке.

При создании фундамента на монолитных столбах бур тисэ позволяет минимизировать затраты сил и времени на рытье котлована или траншеи. Нет нужды проводить выравнивание, так как такой бур может прокладывать только ровные колодцы. Отсутствует потребность в постройке опалубки и последующем засыпании отрытых площадей. После бурения нужно только создать песчаную подушку, проложить гидроизоляцию и залить бетонную смесь. Из-за простоты в использовании и возможности создать самому или взять в аренду такой бур подходит для частного строительства.

Преимущества и недостатки ТИСЭ

Фундамент ТИСЭ позволяет экономить денежные средства и трудозатраты, так как метод предполагает сокращение объема грунтовых и бетонных работ, строительного материала, а также позволяет обойтись без привлечения рабочей силы.

Например, используя размеры фундамента дома 5×10 м, можно произвести расчет расхода стройматериалов. Для традиционного ленточного фундамента 0.70×0.40×30 м потребуется бетона объемом 8.40 м3, а для ТИСЭ своими руками всего 2.00 м3, из расчета, что нужно 20 свай 1.20×0.60 м.

Помимо экономической выгоды, отзывы застройщиков также помогают выделить следующие плюсы технологии:

  • отсутствие необходимости в применении дорогостоящей техники для строительства под ключ, благодаря технологии ТИСЭ 2 и ТИСЭ 3 (за исключением бура);
  • автономность работ; строительство осуществляется без подключения к электросети, поэтому может проводиться даже в полевых условиях;
  • снижение затрачиваемого времени на работы;
  • фундамент ТИСЭ доступен даже тем, у кого нет опыта строительства дома;
  • возможность развести коммуникации даже в уже построенном доме;
  • Яковлев разработал универсальный метод, пригодный для всех типов грунтов (пучинистых, с близким расположением грунтовых вод, в сейсмологических районах).

Демонстрируя очевидные плюсы, технология ТИСЭ имеет и недостатки. Отзывы индивидуальных застройщиков выявляют такие минусы:

Наземная и подземная часть фундамента ТИСЭ

  • невозможность работать на болотистых грунтах, где столбчатый фундамент может попросту утонуть или сломаться;
  • сложность бурения на каменистых грунтах, что увеличивает трудозатраты на начальных этапах строительства;
  • некоторые называют такие минусы, как уменьшение площади подвала из-за невозможности его обустроить под всем домом;
  • фундамент по технологии ТИСЭ требует отмостки большой ширины.

Несмотря на минусы, метод, который предложил конструктор Яковлев, остается самым экологически безопасным и удобным для частного строительства дома под ключ.

Расчет фундамента

Расчет фундамента дает застройщику понятие о том, сколько опор ему понадобится, с каким шагом они будут размещаться и на какую глубину уходить в землю. Перед началом определения этих показателей необходимо выявить, какова несущая способность грунта в соотношении с габаритами будущего дома. Для этого необходимо сделать расчет:

  • веса здания;
  • его эксплуатационной нагрузки;
  • нагрузки снежного слоя;
  • несущей способности сваи.

Чтобы произвести расчет веса дома, необходимо прибавить массу фундамента, стен, перекрытий и крыши. Вес фундамента определяется путем приблизительного определения веса потраченных на него стройматериалов, исходя из объема свай.

Расчет веса стен определяется нагрузкой стройматериала. При использовании опалубки ТИСЭ 2 необходимо прибавить 270 кг к общему весу, при использовании опалубки ТИСЭ 3 – 400 кг.

Готовый фундамент ТИСЭ

Перекрытия дают разную нагрузку, в зависимости от типа: деревянное – до 100-150 кг с утеплителем; железобетонное – 500 кг, бетонные плиты с пустотами – 350 кг. На 1 м2 крыши приходится вес в 50 кг для шиферной кровли, в 89 кг – керамической черепицы и 30 кг – листовой стали.

Чтобы произвести расчет эксплуатационной нагрузки, которую получает фундамент ТИСЭ, необходимо определить приблизительный вес всей бытовой техники, количества проживающих человек, коммуникаций и т.д.

Для односкатных и двухскатных крыш с уклоном 25˚ коэффициент нагрузки равен – 1, при наклоне 26-60˚ — 1.25. Сложив все показатели вместе, и умножив число на коэффициент 1.3, получаем расчет общего веса дома.

Расчет несущей способности сваи определяется в зависимости от типа грунта, величины его сопротивляемости на 1 м2, а также диаметра опоры, который застройщик планирует использовать, обустраивая фундамент по технологии ТИСЭ под ключ.

Например, на суглинке показатель сопротивления грунта составляет 3 кг/м2. Для сваи диаметром 250 показатель несущей способности будет составлять 1.5 т, для 500 мм – 5.88 т, а для 600 мм – 8.40 т. Наилучшие показатели демонстрируют сваи средней толщины 500 мм на всех типах грунта.

Чтобы сделать расчет глубины бурения, необходимо определить уровень промерзания грунта и прибавить к числу еще 20 см. Чтобы обустроить фундамент ТИСЭ, на завершающем этапе производится расчет шага установки столбов таким способом. Например, есть дом 5×10м, грунт массива – суглинка, вес дома 350 тонн, размеры периметра дома – 30 м.

Несущая способность глины – 6 кг/ см2. Если расширение выбранного основания 600 мм, то один столб может выдержать 17 тонн. Делим 350 т на 17 тонн и получаем 20 свай. Периметр дома 30 м, значит шаг установки опор, равен полутора метрам.

Основные ошибки при возведении свайно-ростверкового фундамента

Первой ошибкой, которая может существенно повлиять на надежность и жестокость конструкции, является неправильное выполнение расчетов нагрузки на основание здания

Здесь очень важно учесть особенность типа грунта местности, где будет выполняться строительство

Следующей ошибкой считается малая глубина заложения или неправильная установка свай. В грунте под сваями может образоваться свободно пространство, что станет причиной усадки основания. Это, несомненно, приведет к уменьшению воздушной прослойки под ростверком, что может стать причиной обрыва сваи в зимнее время. Чтобы исключить такую вероятность, сваи следует монтировать ниже глубины промерзания грунта.

На практике встречаются случаи, что проектом не предусматривается создание воздушной прослойки под ростверком. Это особенно опасно в зимний период года, когда мерзлая земля значительно расширяется в разные стороны, в том числе и по вертикали. Это приведет к образованию избыточного давления на нижнюю часть ростверка, что может стать причиной его повреждения или обрыва. Чтобы это исключить, следует позаботиться об организации утеплительного слоя в виде плит пенополистирола, которые также будут исполнять роль искусственной амортизации.

Повышенным считается ростверк, у которого подошва находится на одном уровне с землей

Не менее важным моментом является создание надежной связи между ростверком и сваями. Если надежная фиксация отсутствует, это может привести к смещению столбов по горизонтали. В результате чего на них не будет воздействовать расчетная нагрузка от сооружения, которое может в этом месте просесть.

Ростверковый фундамент под дом или другое строение является наиболее популярным и экономически оправданным вариантом в современном строительстве. Он отличается универсальностью, повышенной прочностью и надежностью. Качественно выполненный ростверк, согласно нормативным требованиям, является залогом долговечной конструкции.

Особенности технологии

Аббревиатура ТИСЭ расшифровывается как «технология индивидуального строительства и экология». Данная строительная методика была разработана и запатентована инженером Р.Н. Яковлевым, который, кроме самой технологии, создал также и специальный рабочий инструментарий – ручной бур с ножом особой формы.

Сваи-столбы

Данная методика является по своей сути гибридной, вобравшей в себя плюсы столбчатых и свайных технологий. Чисто технически она относится к буронабивным, так как возведение фундамента ТИСЭ производится при помощи заливки бетона в заранее пробуренную скважину.

Отличительной особенностью сваи ТИСЭ является то, что она имеет своеобразную конструкцию с расширением в её нижней части. Подобного расширения не имеют другие сваи, предназначенные как для забивки, закрутки, так отливаемые по буронабивной методике. Данное расширение-подошва играет роль опорного основания и сближает сваю Яковлева с опорой столбчатого фундамента. Оно увеличивает площадь опоры каждого столба, уменьшая тем самым показатели удельного давления постройки на грунт.

Устройство фундамента ТИСЭ

Из-за того, что устройство опор производится исключительно с помощью мускульной силы человека, они обладают ограниченной несущей способностью. На нём не рекомендуется устанавливать чересчур массивные постройки – кирпичные дома или здания из монолитного железобетона.

Отлично подходит фундамент ТИСЭ для каркасного дома, также на нём можно установить гараж, баню или иное не слишком массивное строение. Помимо распределения давления веса здания на грунт, подошва сваи играет также роль своеобразного якоря.

Область применения

Строительство фундамента ТИСЭ

Данные преимущества свайного фундамента ТИСЭ и определяют область его использования. Это слабые болотистые почвы, а также глинистые, суглинистые и супесчаные грунты с высоким уровнем насыщения влагой. Именно такие почвы наиболее подвержены зимнему вспучиванию.

Обычно при строительстве домов на водонасыщенных грунтах для борьбы с эффектом вспучивания применяются различные дорогостоящие технологии.

  1. Устройство эффективной дренажной системы. Дренаж предназначается для отвода грунтовых вод от основания здания. Работы связаны с проведением обширных земельных работ, выемкой грунта, укладкой отводных труб, заполнением траншей крупнофракционным материалом и т.д. Минус устройства дренажа – большие затраты времени и сил, а также высокие финансовые расходы.
  2. Использование в качестве несущей опоры для дома монолитной плиты. Мелкозаглублённый фундамент-плита заливается поверх песчано-гравийной подушки, смягчающей давление мёрзлого грунта. Отсутствие жёсткой сцепки основания с почвой дают ему возможность «плавать» – подниматься и опускаться вместе с грунтом, избегая деформаций и разрушения. Недостатки фундамента-плиты: он предназначается для небольших строений с малой массой. Если же необходимо возведение габаритных построек, например, двухэтажного жилого дома, то расходы на заливку плиты основания возрастают в геометрической прогрессии.
  3. Применение свай в качестве несущих опор. В данном случае свайная технология является наиболее предпочтительной. Сваи заглубляются ниже уровня промерзания почвы, что уменьшает силы пучения, воздействующие на основание здания. Заглублённые сваи позволяют оптимизировать процесс строительства на сложных грунтах, ускоряя и удешевляя работу благодаря отсутствию дорогостоящих землеройных работ. Но данная технология также имеет свои недостатки: в отдельных случаях сваи могут выталкиваться промёрзшим грунтом. Происходит это от того, что, замерзая, расширившийся грунт схватывает верхнюю часть сваи и увлекает её за собой вверх.

Технология ТИСЭ позволяет избежать возможного выдавливания сваи. Расположенное внизу расширение упирается в лежащие выше слои почвы, и мёрзлый грунт, поднимаясь вверх, просто скользит по поверхности сваи. Основное условие: ТИСЭ фундамент должен быть заглублён ниже уровня промерзания почвы, иначе опора будет попросту выдавлена снизу.

Фундамент ТИСЭ под дом

Данный показатель может иметь разные значения для каждого региона. Узнать уровень промерзания для определённого города можно из сводных таблиц СНиП.

Детали ямобура и особенности его работы

Сферы применения садового бура:

  • посадка деревьев, кустарников;
  • установка столбиков под забор;
  • монтаж уличных фонарей;
  • обустройство дренажной системы;
  • создание колодца;
  • бурение скважины под воду;
  • сверление лунок для зимней рыбалки.

Назначение – выемка почвы требуемого диаметра, глубины физическими усилиями человека.

Производительность напрямую зависит от:

  • конструкции изделия;
  • того, какой режущий элемент используется;
  • диаметра, глубины отверстия в земле.

Чтобы стандартным земляным буром получилось сделать лунку глубиной до 3 м в диаметре 25-30 см, потребуется около 2-3 часов.

Для более глубинного бурения применяется спецтехника в виде буровых установок.

Ручная конструкция содержит такие детали:

  1. Ручка . Принято изготавливать из стали. Имеет тот же диаметр, что и вал. Для удобства бурения приваривают перпендикулярно валу (стержню) в форме буквы Т. На обе рукоятки надевают резиновые накладки, чтобы при движении не было трения, руки не соскальзывали и меньше уставали. Минимальная длина — 40 см, рекомендуемая — от 50 до 60 см.
  2. Штанга или вал . Материал — профильная труба круглого, квадратного сечения. Диаметр — от 0,5 до 1 дюйма. Делать штангу более утолщенной не стоит, поскольку это потребует больших усилий. С одной стороны штанги приваривается ручка, с другой — режущая часть с пикой.
  3. Винт (режущая головка) . Ключевой элемент землебура. Отвечает за разрыхление почвы и выталкивание ее на поверхность. Лишнюю почву убирают при доставании инструмента из скважины. Наибольшим спросом пользуется вариант с двумя стальными заточенными по краям полукругами. Диаметр подбирается согласно назначению. Для повышения удобства работы лопасти делают съемными.
  4. Лом (пика) . Выполнена в форме большого сверла или клинка. Находится внизу по центру изделия под лопастями. Задает направление валу. В строго вертикальном положении входит в грунт. Разрыхляет землю по центру, упрощая работу лопастям.
  5. Удлинители . Это дополнительные насадки или секции стержня, с помощью которых получится увеличить глубину бурения до 15 м. Фиксируются винтовыми соединениями. Используются при необходимости.

Для режущих элементов в качестве материала рекомендуется брать сталь – это гарантия длительного срока службы инструмента.

Определяем диаметр

Выбор осуществляется с учетом цели бурения:

  1. Чтобы установить деревянные стойки для ограждения на устойчивой почве, рекомендуется брать коловорот диаметром 250 мм. На каменистых, скалистых почвах берется усиленный вариант бура диаметром 300 мм.
  2. Для монтажа металлических столбов размером 60*60 мм , 80*80 мм под ограду из профнастила хватит коловорота диаметром от 100 до 200 мм.
  3. Если нужно сверлить скважину под абиссинский колодец, то выбирают облегченный бур с диаметром 77 мм.
  4. Для оград из рабицы нужно просто буром в 77 или 100 мм просверлить грунт на 60-75 см, а после этого забить кувалдой стойки в землю.
  5. Под посадку деревьев, кустарников подходит диаметр 200 мм.

В домашних условиях наиболее удобными считаются буры диаметром 200 и 250 мм. Они универсальны и подойдут для большинства земляных работ.

В среднем ручной коловорот служит 10 и более лет. Его хватает примерно на 300 скважин.

Фундамент ТИСЭ: порядок работ

В самой методике ТИСЭ есть некоторые рекомендации:

  1. Сваи заглублять примерно на 20 см ниже уровня промерзания для региона.
  2. Для армирования сваи используют четыре прута ребристой арматуры диаметром 10-12 мм. Располагать прутья нужно не ближе, чем 4 см от края.
  3. Если уклон участка больше 10%, выпуск арматуры необходимо связать с ростверком.
  4. Ростверк использовать или высокий — приподнятый на 150 мм над грунтом, или делать свайно-ленточный фундамент с мелкозаглубленной лентой. Второй вариант используют для тяжелых зданий, передать вес которых посредством свай невозможно, тогда делают ленту, которая увеличивает площадь передачи.

    Схема армирования свайно-ростверкового фундамента с железобетонным ростверком (свайно-ленточного)

  5. Не стоит делать на дне скважины песчаную подсыпку: она не будет иметь нормальной плотности и работать не будет.
  6. Чтобы опора была надежной, применяйте вибраторы для бетона. Ручное вибрирование при помощи стержня арматуры неэффективно. Если в хозяйстве такого устройства нет, возьмите в аренду на время заливки фундамента: прочность повышается значительно.
  7. Опалубку для сваи делаете из толя, рубероида или пергамина, свернутого в трубку. Лучше чтобы она имела несколько слоев (2-3). Их скреплять ничем не нужно: скрутили чуть меньше, чем диаметр, вставили. Высота этой опалубки — на 15 см выше уровня грунта независимо от того есть уклон на участке или нет. Этот торчащий кусок желательно присыпать песком или грунтом, и уплотнить его вокруг. Это не даст развалить толь при заливке бетона.

Фундамента ТИСЭ — подвид свайно-ростверкового фундамента. И технолоигя его изготовления ничем не отличается. Вся разница в процессе бурения. Других нет. Порядок работ и технология изготовления свайно-росветкового фундамента описаны тут. А в этой статье лучше дадим несколько практических советов.

Сложности при бурении

Если грунт сильно сыпучий — мелкий песок — стенки скважины могут осыпаться. Чтобы этого не произошло, налейте воды. Песок уплотнится и будет держать форму. Вода поможет и в том случае, если грунт очень сухой и плотный. Пробурив несколько десятков сантиметров, залейте в скважину воду. Она размягчит грунт, его можно будет порубить лопатой или другим приспособлением, а потом вынуть при помощи бура.

Пробурить скважины под фундамент ТИСЭ своими руками нелегко, но возможно даже в одиночку

Сложности создают мощные корни деревьев и кустов. Их нужно порубить. Для этого топорище приваривают (прикрепляют) к рукоятке. Резко опуская его в лунку, измельчают корни.

Как формировать расширение

После достижения проектной глубины скважины к буру прикрепляют плуг. Он может фиксироваться в двух положениях: для формирования пятки в 50 или 60 см. Плуг привязывается к веревке.

Это плуг, за счет которого формируется куполообразное расширение

Опускаете бур вниз, веревка натянута, плуг прижат. Веревку отпустили, он под собственным весом опускается вниз. Начинаете вращать (идет тяжело — режущая поверхность большая), лезвие разрезает грунт, формируя утолщение.

Вращать можно и по часовой стрелке и против. Если по часовой, то старайтесь вниз не давить: углубляться не нужно. При вращении против часовой происходит только разрезание грунта без углубления, но возникает другая проблема: грунт ссыпается под бур, выталкивая его вверх.

Оптимально порядок работ такой: прокрутили несколько раз против часовой стрелки. Как почувствовали, что лезвие уперлось в свод, делаете несколько обороть по часовой стрелке, набирая в корпус бура срезанный грунт. Вытаскиваете бур, высыпаете грунт. Повторяете несколько раз, пока не сформуется расширение (грунт перестанет набираться).

На твердых грунтах работа с раскрытым плугом может быть проблематичной. Тогда можно формировать расширение поэтапно. Сначала выставить плуг на самое маленькое расстояние, потом его увеличить до нужного размера.

Заполнение бетоном

Если уровень грунтовых вод невысокий, никаких проблем не возникает: заливаете, обрабатываете вибратором. Все.

Если уровень грунтовых вод высокий, пятку можно заливать сразу после того, как ее сформировали. Нужно будет только вставить арматуру. Ее тогда вяжете до начала бурения. Заливку основной части скважины можно оставить «на потом».

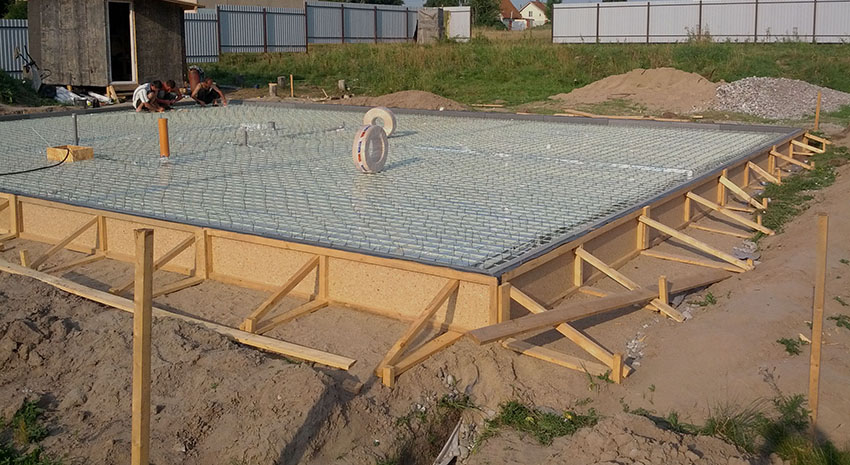

Выставив арматуру и опалубку начинают заливать бетон

Если воды много и прибывает она быстро, понадобится большой мешок из плотной пленки с дыркой внизу. Вставляете его в скважину и льете бетон. Так как он плотнее, он вытесняет воду. Залив пятку, вытаскиваете мешок. Он пригодится для следующих свай.

В видео ниже продемонстрирована технология строительства фундамента со сваями ТИСЭ и высоким ростверком.

Последовательность изготовления

Прежде, чем изготавливать садовый бур Тисэ, нужно тщательно изучить чертеж или схему. При этом лучше всего пользоваться советами тех, кто самостоятельно изготавливал буровой инструмент. Чтобы сделать самодельный бур Тисэ, нужно выполнить несколько пунктов:

  1. Определить длину штанги. Если предстоит изготовить для фундамента скважины глубина которых свыше 1,5 м, штанга должна состоять из двух отрезков трубы.
  2. Заготовить режущие элементы. Для этого рабочий круг дисковой пилы разрезают на две части.
  3. Каждую часть приварить к нижней стороне трубы, которая будет погружаться в почву. Размещаться части пилы должны под углом 15 — 25 градусов по отношению к металлической штанге.
  4. Приварить накопитель грунта над режущими кромками. Для изготовления применяется отрезок трубы. Можно для этого взять водопроводную трубу, диаметр которой около 20 см.
  5. Прочно закрепить вертикальные клыки наружного контура приемника грунта. Количество клыков может быть два или четыре – это зависит от сложности почвы.
  6. Установить на самодельный земляной бур Тисэ устройство для расширения нижней части ствола. Для этого нужно провести небольшую доработку – изогнуть металлическую полоску и приварить к ней петли из металла. Такие ж петли приваривают и к штанге, чтобы образовать полость нужного размера – чем она больше, тем устойчивее будет основание.
  7. Абразивным материалом обработать сварочные швы.
  8. Нанести антикоррозийное покрытие.

Теперь предстоит проверить в деле готовое оборудование, чтобы узнать правильно ли работают режущие элементы и настолько эффективно наполняется грунтоприемник, не просыпается ли почва. Если что-то не ясно, смотрите видео про бур Тисэ:

особенности изготовления и работы.

В том случае, когда предстоит заготавливать много скважин, можно ускорить процесс. Поможет в этом несложная механизация устройства. Для механизированного выполнения понадобиться приобрести переходник. Затем присоединить устройство Тисэ к мотобуру и можно приступать к работе. Благодаря несложной модернизации, можно провести бурение свай Тисэ намного быстрее.

Если некогда изготавливать устройство самостоятельно, возьмите на прокат на несколько дней или часов, смотря какое количество скважин понадобится. Аренда изделия обойдется не так дорого, как приобретение готового оборудования. Если применяются буры часто, для подготовки ям под высадку деревьев, или для работы строительными бригадами, тогда приобретается готовое устройство, выполненное на производстве. В таком случае нужно приобрести Тисэ для мотобура и выполнять все действия в ускоренном режиме.

Ошибки при устройстве фундаментов

Наряду с описанными положительными моментами нельзя не упомянуть об ошибках, свойственных при реализации такой технологии.

  1. Несоблюдение вертикальности при установке сваи. Эта ошибка чревата тем, что при опирании плитой перекрытия на такую сваю нагрузка по ней будет распределяться не равномерно, а это может привести к трещине в самой свае.
  2. Несоблюдение горизонтального уровня оголовков свайного поля. При такой ошибке перекрытие установить ровно в горизонтальном положении достаточно проблематично. В таких ситуациях можно срезать некоторые сваи до необходимого уровня, либо наоборот залить их выше. Но ни в коем случае нельзя отбивать бетон перфоратором. Это нанесёт массу скрытых трещин, которые ослабят конструкцию.

Так как фундамент – это основа, то должны соблюдаться все требования к конструкции. Высота сваи изготавливается ниже глубины промерзания грунта. О том, нужны ли отмостки для фундамента ТИСЭ смотрите в этом объясняющем видео:

Диаметр арматуры её вязка, выбор марки бетона и его заливка производятся в соответствии с рассчитанными на фундамент нагрузками.

Плиты перекрытия или ростверк устанавливаются на ровные оголовки свайного поля.

При таком устройстве стены будут нагружать фундамент равномерно, а значит никаких повреждений, просадок и трещин не возникнет.

Оборудование ТИСЭ позволяет самостоятельно и качественно выполнить работу по устройству основания дома. За расчётом фундамента по нагрузкам необходимо обратиться к специалистам, если нет собственного опыта в подобных делах. В остальном можно обойтись своими силами, при желании построить дом без дополнительных затрат.

Особенности конструкции

Винтовые сваи ТИСЭ являются ключевым элементом столбчато-ленточной конструкции фундамента. Представленный свайный фундамент опирается на буронабивные сваи типа ТИСЭ, несущая способность которых зависит от того, как именно собирать всю конструкцию своими руками.

Ленточный ростверковый фундамент, в состав которого входят винтовые сваи ТИСЭ, оснащен армированными сваями, которые можно связать своими руками при помощи железобетонного ростверка.

Такие сваи ТИСЭ, как правило, отличаются высокой степенью прочности и имеют особую форму. Эти буронабивные изделия оснащены полусферическим расширением, благодаря технологии изготовления они обладают высокими прочностными характеристиками.

Эта особенность технологии позволяет значительно увеличить площадь опорной зоны. Из-за этого несущая способность фундамента увеличивается в несколько раз.

Сваи по технологии ТИСЭ

Такой свайно-ленточный фундамент оснащенный сваями с полусферическими частями, имеет способность к высокой степени сопротивляемости периодически возникающим силам выдавливания, которые могут возникать на пучинистых грунтах.

Для формирования скважины для таких свай используется специальный бур. Ленточный фундамент и его ростверк формируются на основе технологии, которая предусматривает армирование и бетонирование в рамках дощатой площадки.

Устройство фундамента, благодаря особой технологии, отличается тем, что ростверк не в одной из точек не подвергается контакту с грунтом.

Суть технологии заключается в том, что ростверк способен связать сваи в единую конструкцию и равномерно распределить определенный уровень нагрузки между всеми частями фундамента.

Для большинства подготовительных работ, связанных с формированием фундамента, применяется специальный бур. Стоит отметить, что такой фундамент, возведенный с включением свай ТИСЭ, подходит для сооружений любой степени сложности.

О преимуществах технологии

Устройство фундамента подразумевает размещение на нем как легких каркасных, так и каменных домов. Стоит добавить, что фундамент на сваях ТИСЭ может конструироваться без ориентировки на уровень грунтовых вод.

Он может взводиться как на грунте, состоящем из мелкого песка, так и на плотных глиняных слоях. Для бурения отверстий под скважину используется бур.

Кроме того сваи ТИСЭ обеспечивают высокую степень сейсмоизоляции в тех районах, где наблюдается повышенный уровень сейсмологической активности.

Сваи ТИССЕ изоляция

Забивка свай возможна даже в условиях вечной мерзлоты, устройство изделий позволяет им сохранять свои свойства даже в экстремальных условиях.

Устройство такого фундамента отличается тем, что конструкция полностью поглощает все вибрации воздействующие на дом. Преимущества свай и фундаментов ТИСЭ очевидны:

  • Универсальность и применимость к строениям любого типа;
  • Возможность возведения на почвах, под которыми может быть любой уровень грунтовых вод;
  • Возможность возведения дома на пучинистых грунтах;
  • Использование в качестве сейсмоизоляционного материала;
  • Возможность произведения закладки на любой глубине вне зависимости от степени промерзания грунта.

Бур ТИСЭ и элементы его конструкции

Бур ТИСЭ – это строительное приспособление, которое предназначено для бурения скважин, где будут установлены опорные сваи. Особенность данного инструмента в том, что с его помощью можно самостоятельно возвести свайный фундамент. Составные элементы бура ТИСЭ:

  • штанга с раздвижной рукояткой
  • два режущих элемента
  • сборник грунта
  • плуг для формирования пятки сваи
  • резцы для разрыхления грунта

Такой бур можно купить, но есть некоторые аспекты, на которые следует обратить внимание:

  1. Цена бура может быть довольно высокой.
  2. Бура, подходящего требованиям конкретного строительства, может не оказаться на рынке.

При желании можно изготовить бур ТИСЭ своими руками. Чертежи, фото, порядок действий найдете далее. Прежде, чем приступить к изготовлению, нужно определиться с необходимым инструментом и материалами.

Вам могут понадобиться:

  • сварочный аппарат
  • болгарка
  • дисковая пила, которая впоследствии будет разрезана на две половины
  • две металлические трубы диаметром 35 мм и 25 мм, а также обрезки труб для переходников и стыков
  • сверло диаметром от 10 мм
  • дрель и свёрла по металлу
  • болты
  • крепкая верёвка или тонкий стальной трос
  • полоски металла для изготовления плуга
  • металлические уголки

Советы и секреты

Такой инструмент можно легко сделать своими руками, и, если потребуется, изменить конструкцию, адаптировав к необходимым условиям, зависящим от вида почв, на которых возводится основание. Понятно, что, если расширять углубление внизу, то, в любом случае, в образовавшемся отверстии будут какие-то недостатки.

Так, рекомендуется прислушаться к советам умельцев:

  • для применения бура на сложных почвах не стоит очень заострять кромки резцов;
  • если в грунте много камней диаметром до 5 мм, то расстояние между кромками лучше увеличить. В этом случае, они не попадут в приемник, в противоположном случае, камни будут постоянно забиваться в зубчики;
  • для того, чтобы рыхлить грунт, стоит сварить на трубу несколько клыков. Прежде всего, это касается глинистых почв, а также рекомендуется и для сыпучего грунта;
  • если кромки резцов расположить недалеко друг от друга, то такой инструмент будет с легкостью не давать земле осыпаться.

Бур ТИСЭ без проблем справляется с небольшими корнями деревьев и выталкивает отдельные камни до 5 см

Использовать такой инструмент довольно просто.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
