Делаем ручной бур для земли самостоятельно

Сфера применения устройства

Шнеки применяются для бурения скважин и обеспечивают оперативную выемку грунта. Они используются при выполнении следующих работ:

• бурение скважин на воду;
• бурение отверстий под свайный фундамент, электрические или заборные столбы;
• устройство ям под посадку саженцев;
• подлёдная рыбалка;
• устройство прорубей (для рыбалки, купания, подлёдного дайвинга).

Виды буров:

1. Простейший бур представляет собой шнек с рукоятью. Он приводится в действие мускульной силой человека. Подходит для зимнего отдыха и небольшого объема строительных работ.
2. Мото- или бензобур оснащен бензиновым двигателем и понижающим редуктором. Мощность двигателя и шнек для мотобура выбираются исходя из поставленных задач. Например, для работ на дачном участке хватит мощности до 3,5 л. с., а для профессионального использования в садовой и строительной сфере имеет смысл присмотреться к моделям мощностью 5–6 л. с.
3. Электробуры почти невозможно найти в продаже, но легко сделать самим при наличии мощной электродрели или небольшого электромотора и червячного редуктора, который можно снять со старой и неисправной техники. Основная проблема электрических буров – малая мощность и подверженность перегреву. Однако для нечастого использования и бурения отверстий небольшого диаметра они вполне подходят.

Полезные рекомендации специалистов

Если глубина залегания воды превышает длину бура, то удлинить его можно методом стыковки сверху ещё одной трубы. Состыковать их можно резьбовой муфтой, либо сварочным соединением. При использовании труб небольшого диаметра допускается применить болты или шплинты. Однако, такое соединение не слишком надёжное, и при большом вращательном усилии болт может срезаться, и штанги рассоединятся. Достать оставшийся в скважине бур бывает весьма проблематично.

Прежде, чем приниматься за конструирование устройства, рекомендуется составить чертёж бура для скважины. Это даст возможность иметь перед собой наглядный образец того, что должно выйти в итоге. Попытки создать буровой механизм методом «научного тыка» для некоторых домашних мастеров более увлекателен, но отнимает чересчур много времени и сил.

Более лёгкий ручной вариант устройства скважины – при помощи долота-желонки. Подъём и сброс ударного инструмента требует меньшего приложения сил, нежели вращение заглублённого бура. Кроме того, ударным методом можно вести бурение даже одному человеку. Правда, такой способ весьма долог, и работы могут затянуться на несколько дней.

Если шнековый бур не удаётся самостоятельно поднять из скважины, можно облегчить задачу, соорудив приспособление для рычага. Например, поставив рядом бочку, и перекинуть через неё брусок. Один край бруска привязать к буру, а к другому краю приложить физическое усилие.

Преимущества гидробурения скважин

Технология гидробурения имеет следующие преимущества:

• простота, позволяющая даже непрофессионалам выполнять все работы своими руками;
• малые габариты применяемого оборудования;
• минимальное количество технологических процессов;
• отсутствие ограничений по глубине скважины, возможно бурение до водоносного пласта, расположенного в 200 м от поверхности;
• доступная стоимость;
• высокая производительность, позволяющая при благоприятных условиях проходить до 10 м в сутки;
• экологическая безопасность и безвредность для окружающего ландшафта.

Многие предпочитают гидробурение другим способам самостоятельного создания автономной скважины из-за отсутствия нарушений дизайна на благоустроенных участках – нет необходимости облагораживать территорию по завершении процедуры.

Схема процесса гидробурения скважины на воду.

Стоит ли самому делать конструкцию или обратиться в фирму

Безусловно, применение самодельных изобретений имеет положительные стороны. Например, можно значительно сэкономить средства при изготовлении собственного источника. Также существует множество простых чертежей и схем, как сделать бурильный инструмент. Однако у всего этого есть очевидный минус – невозможно вырыть источник на большую глубину.

Поэтому если вода на участке залегает глубоко, то лучше обратиться в специализированную фирму. Возможно, она будет использовать гидравлические установки. В этом случае следует будет продумать все до мелочей:

• Найти точное место с водой.
• Сразу определить место для отработки.
• Обговорить стоимость работ.
• Установить сроки работы и прочее.

В любом из вариантов наш материал должен вам помочь в этом нелегком деле.

Виды буров для грунта

Три наиболее распространенные:

1. Спиральный.
2. Ложковый.
3. Ударный.

Каждый из них имеет свои особенности. Сперва рассмотрим их, а потом узнаем технологию изготовления.

Спиральный

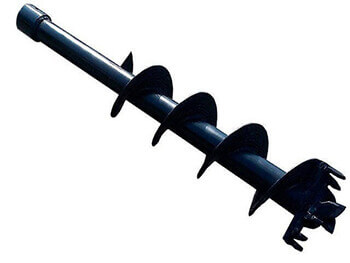

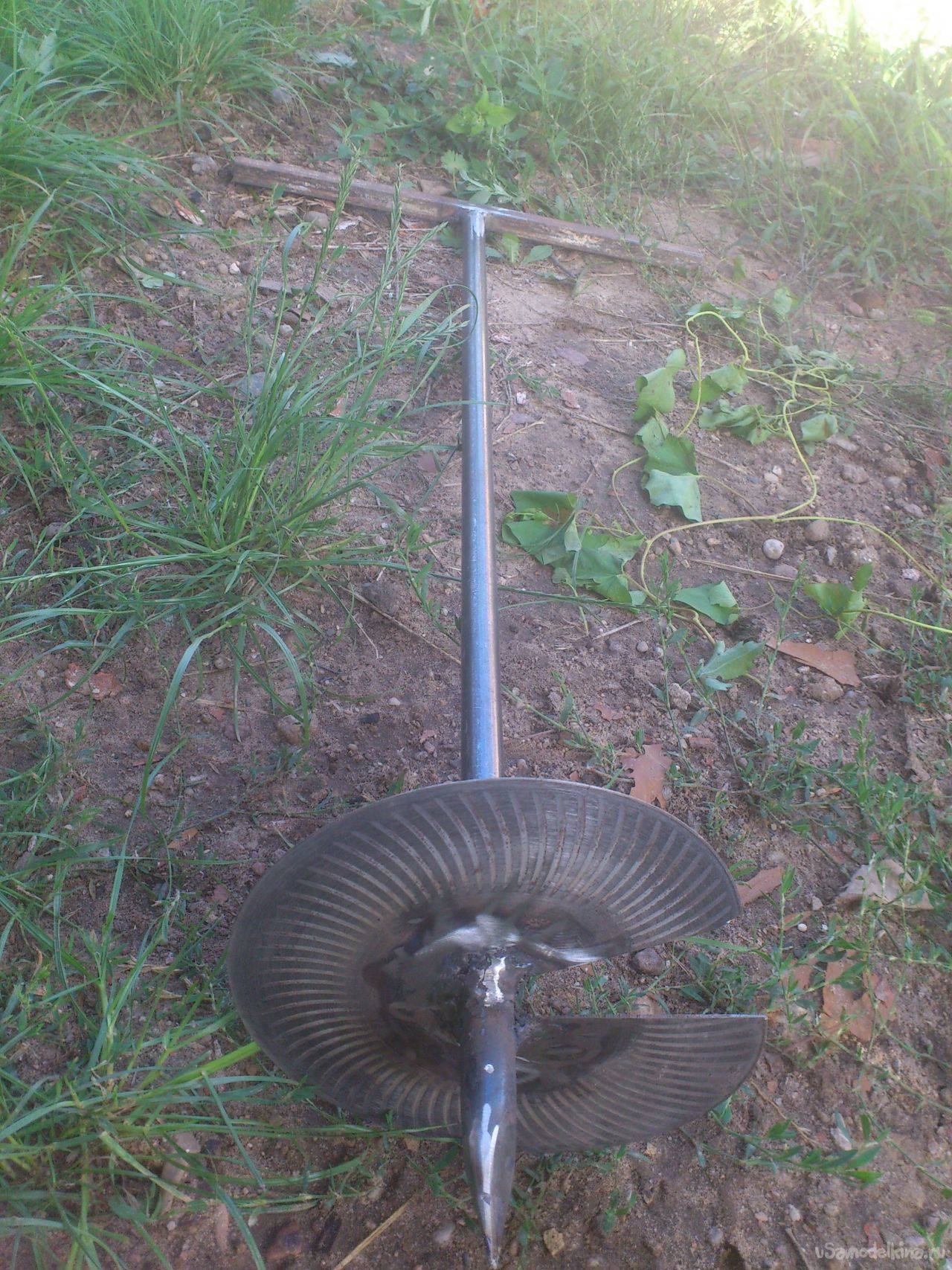

Самодельное спиральное изделие преимущественно используется в плотном сыпучем суглинке. В его состав также может входить мелкий гравий. Принцип бурения сводится к вращательным движениям. В нижней части бурильного инструмента располагается нож.

  Все виды источников и способы бурения скважин на воду

По мере прокручивания штанги ножи на спиралях врезаются в почву. После этого конструкция поднимается и освобождается от грунта. По мере заглубления штангу можно наращивать.

В изготовлении можно использовать половинки дисков, которые привариваются друг против друга. Имеющиеся режущие лезвия должны иметь хорошую заточку и закалку. При вращении вручную перпендикулярно штанге приваривается ручка из трубы.

Преимущества:

• Можно осуществлять самостоятельно при изготовлении небольших скважин на несколько метров.
• Возможность пробурить шахту за несколько часов. При условии, что земляной слой мягкий.
• Если его снабдить электрическим двигателем, процесс бурения будет напоминать сверление.

Недостатки:

Неэффективен при попадании на валуны или твердую породу.

Ложковый

Используется в условиях влажной глинистой малосыпучей породы. Изготавливается он из стального цилиндра, можно использовать листы стали. В нижней части имеется специальный отсек, имеющий спиралевидную или продольную форму. Основным рабочим элементом является ложка. В процессе вращения режущая и вертикальная кромка забирают грунт. Таким образом, земля заполняет все внутреннее пространство цилиндра.

Преимущества:

• Вполне реально изготовить своими руками.
• В отличие от спирального, ложковый гораздо быстрее пробурит отверстие в грунте.
• Возможно автоматизировать процесс при поднятии конструкции из почвы.

Недостатки:

• Нужен помощник.
• Серьезные трудозатраты.

Ударный

Он подходит для разных видов почв:

• Мягкой.
• Вязкой.
• Твердой.
• С валунами.

В зависимости от типа грунта используется разный ударный инструмент. При бурении в мягкой почве – клинообразное долото, в вязкой – двутавровое, в твердой – крестовое и прочее. Принцип работы сводится к тому же, что и при канатном бурении. Разница только в том, что сама конструкция располагается в земле и ее масса колеблется от 0,5 до 2,5 тонн. Удары осуществляются специальным блоком. После прохода в полметра долото изымается из почвы и очищается от грунта.

Преимущества:

• Используется для земли разного состава.
• Можно пробурить абиссинский источник за короткий промежуток времени.

Недостатки:

• Процесс бурения скважины трудоемкий и требует дополнительной оснастки.
• Необходима бурильная система (тренога).
• Без помощи никак не обойтись.

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

Бур из лопаты

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Шнековый и садовый бур для земли разной плотностиПодробный чертеж в проекциях шнекового бураЧертеж садового бура

Материалы и инструменты, необходимые для изготовления бура

Схема ручного бурения.

Прежде чем приступать непосредственно к работе, следует запастись всеми необходимыми материалами и инструментами. Мастеру понадобятся:

• отрезок газовой трубы (для изготовления вертикальной стойки);
• фрагмент листовой стали высокой прочности (для производства лопастей винта);
• отрезок гладкой арматуры (металлический прут) диаметром 16-20 мм (для изготовления ручки);
• аппарат для сварки;
• сварочная струбцина;
• станок для токарных работ;
• круг наждачный;
• электрическая дрель;
• набор сверл по металлу;
• угловая шлифмашина (болгарка) с диском по металлу;
• газовый ключ;
• монтажные тиски.

Необходимые инструменты

Скважину проделать сможет не каждый, и работа эта непростая. Каждая яма должна быть одного диаметра и глубины, что обычно занимает немало времени. Большое значение при этом имеет выбор правильного инструмента. Сделать такую скважину можно различным инвентарём: специально переделанной лопатой, ручным буром, автоматизированным буром или навесной установкой.

Плюсы и минусы лопаты

Лопата — самый дешёвый инструмент, но и эффективность её невысока. Выкопать глубокую яму таким инвентарём не получится, так же, как и узкую, и чересчур широкую. К тому же диаметр ям всегда будет немного отличаться. Но если забор планируется изготавливать из кирпича, то лопата будет идеальным вариантом. Если инструмент повредится, то его легко можно заменить другим, так как стоимость маленькая.

Преимущества и недостатки садового бура

Такой инвентарь довольно популярен, хотя в каждом хозяйстве его нет. В большинстве случаев его используют для рытья ям под посадку растительности и для других нужд на даче. Он относительно тяжёлый, если сравнивать с лопатой, но и качество проделки значительно выше.

Если покупать такой инструмент, то необходимо обратить внимание на то, заточен ли он соответствующим образом. Если нет, то его нужно заточить перед работой. Для этого лучше использовать болгарку, но можно сделать и ручным напильником, хотя это малоэффективно

Для этого лучше использовать болгарку, но можно сделать и ручным напильником, хотя это малоэффективно.

Инструмент можно использовать не только для проделки ям под заборы. Зачастую также используют для посадки деревьев, проделки отверстий под сваи фундамента и другие работы. Для его использования не нужно обладать особыми навыками, поэтому справиться может каждый. К тому же служит садовый бур довольно длительное время при правильной эксплуатации и профилактике.

Автобур с приводом

Проделывать ямы с помощью мотобура очень быстро, но способ – довольно дорогостоящий. Конструкция состоит из привода (мотора, редуктора, системы шестерней) и прикреплённого к нему шнекового бура. Покупные варианты работают на бензине, дизельном топливе или электричестве. Это зависит от производителя аппарата.

С помощью такого инвентаря можно бурить ямы до 3 метров в глубину и при этом сделать это за считанные минуты. Но вместе с плюсами автоматический бур имеет и свои недостатки:

• сильный шум во время работы;
• если мотор электрический, нужно постоянно быть вблизи от розетки;
• покупка бензина для работы двигателя обойдётся недешёво.

Для обустройства забора необходимо проделывать ямы на глубину минимум 80 см. А если умножить на количество столбов, то цифра получается довольно большой. Ручным буром работа будет выполняться длительное время. Другое дело — мотобур с автоматическим приводом.

Для сверления более глубоких отверстий понадобится навесное оборудование, которое устанавливается на машины. Зачастую им проделываются отверстия для артезианских скважин. В целях обустройства забора их не используют.

Практическая польза ручных буров

Применение ручного бура увеличивает производительность любых земляных работ, где надо делать углубления. По сравнению с выкапыванием ямы лопатой можно сэкономить несколько часов, да и сил уйдет намного меньше.

Где используют садовый бур:

Принцип действия ручного садового бура

• при посадке кустарников и деревьев;
• при изготовлении грядок и клумб;
• при создании бордюров;
• при установке теплиц и парников.

Подобные средства малой механизации применяют и для строительных работ. Благодаря им гораздо проще вкопать столбы для забора, сделать беседку, построить свайный фундамент для бани или жилого дома.

Изготовление бура-ложки

Такой инструмент подходит для работы на устойчивом к осыпанию грунте. Ручной бур состоит из штанги с ручкой и ложки цилиндрической формы, с продольной прорезью в боку.

Длина средства малой механизации – 70 см. Диаметр устройства зависит от размеров предполагаемого углубления в земле. Почва, извлекаемая из скважины, попадает в цилиндр через прорезь и задерживается там за счет прилипания и трамбовки. Если грунт плотный, можно делать довольно широкое входное отверстие. Чем сыпучее земля, тем уже будет прорезь.

Сделать такой бур своими руками можно тремя способами:

1. на основе металлической трубы;
2. из старого баллона;
3. путем сворачивания и сварки стального листа.

Способ с листовой сталью более трудоемкий – он потребует искусных сварочных работ при создании штанги и закреплении наконечника. На одном конце готового цилиндра болгаркой делают пропилы, затем металл отгибают и затачивают кромки. Иногда вместо этого приваривают режущие лопасти. Затем в нижней части цилиндра делают прорезь.

Помимо технологии изготовления бура любого вида, нужно знать правила ухода за таким инструментом. После завершения земляных работ обязательно очищайте ножи от налипшей земли. Хранят подобные устройства в сухих помещениях.

Ручной бур для скважины: как работать инструментом

Ручной спиральный бур – довольно удобный инструмент для бурения скважин. Принцип его работы заключается во взрыхлении части земляной породы, которую потом с легкостью можно достать вместе с буром. Вначале бур втыкают в землю и, проворачивая по часовой стрелке, вкручивают в грунт. Затем бур достается из скважины и очищается от грунта. Он хорошо справляется с глинистыми породами.

Если инструмент нужен для бурения глубокой скважины, используется бур с возможностью удлинения штанги. Штанга удлиняется с помощью частей трубы, которые свинчиваются между собой резьбовым креплением. Чтобы избежать разъединения деталей, части фиксируются дополнительными шплинтами. По мере углубления штанга наращивается. Когда бур достается, штанга разбирается

При процессе извлечения бура из скважины важно не забывать фиксировать чем-то штангу, чтобы случайно не уронить оставшийся короткий кусок в дыру

Работы садовым буром

В специализированных магазинах и на рынках представлено множество моделей этого популярного инструмента, однако выбрать действительно качественный ручной земляной бур не так-то просто. Главная проблема многих заводских моделей ручных буров для земли — применение слишком «мягкого» металла для их изготовления, чтобы удешевить производство. Выходом может стать его изготовление своими руками.

С его помощью легко делать лунки правильной цилиндрической формы. Не составляет труда выдерживать одинаковую глубину, чего крайне проблематично достичь при использовании лопаты.

Изготовление бура-ложки

Такой инструмент подходит для работы на устойчивом к осыпанию грунте. Ручной бур состоит из штанги с ручкой и ложки цилиндрической формы, с продольной прорезью в боку.

Длина средства малой механизации – 70 см. Диаметр устройства зависит от размеров предполагаемого углубления в земле. Почва, извлекаемая из скважины, попадает в цилиндр через прорезь и задерживается там за счет прилипания и трамбовки. Если грунт плотный, можно делать довольно широкое входное отверстие. Чем сыпучее земля, тем уже будет прорезь.

Детальное изготовление бура

Сделать такой бур своими руками можно тремя способами:

• на основе металлической трубы;
• из старого баллона;
• путем сворачивания и сварки стального листа.

Бур-ложка в упрощенном варианте

Способ с листовой сталью более трудоемкий – он потребует искусных сварочных работ при создании штанги и закреплении наконечника. На одном конце готового цилиндра болгаркой делают пропилы, затем металл отгибают и затачивают кромки. Иногда вместо этого приваривают режущие лопасти. Затем в нижней части цилиндра делают прорезь.

Ложку приваривают к штанге под прямым углом. Для легкого входа в почву, к несущему стержню можно присоединить наконечник из сверла по металлу.

Помимо технологии изготовления бура любого вида, нужно знать правила ухода за таким инструментом. После завершения земляных работ обязательно очищайте ножи от налипшей земли. Хранят подобные устройства в сухих помещениях.

Видео: Как работать ручным буром

Подборка вопросов

• Михаил, Липецк — Какие диски для резки металла использовать?
• Иван, Москва — Какой ГОСТ металлопроката листовой стали?
• Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
• Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
• Валерий, Москва — Как выковать нож из подшипника своими руками?
• Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?

Сборка ложкового бура

Нужно подготовить трубу, толщина стенок которой не меньше 5 мм. На боковой стенке делают разрез. Его ширина зависит от типа грунта: чем он более рыхлый, тем меньше зазор. Нижний край трубы скругляют с помощью молота. Эта кромка изгибается так, чтобы образовался спиралевидный виток. С этой же стороны фиксируют сверло большого размера. С другой стороны крепят ручку.

Ложковый бур включает в себя длинный стержень из металла с цилиндром на конце. В цилиндре имеются 2 составные части, которые расположены вдоль или в виде спирали. По нижней части цилиндра расположена острая обрезающая кромка.

Необходимое оборудование для работы

Базовой единицей оборудования является малогабаритная (МБУ). Небольшие размеры устройства оптимальны для его использования на ограниченных пространствах частных территорий.

Для создания давления, необходимого для удаления раздробленной породы из шахтного ствола, используются скважинный насос или мотопомпа, способные перекачивать неочищенные среды. При выборе подходящей модели руководствуются мощностью помпового оборудования.

В некоторых случаях пробойная сила бурового раствора повышается за счет добавления песка или дроби крупной фракции. Для измельчения больших фрагментов гальки, встречающихся в песчаных прослойках разрушаемой породы, рекомендуется применять шарошечные или резцовые долота.

Бурение скважин на участках с валунами или крупной галькой требует дополнительного усиления стартовой штанги специальным буром.

МБУ представляет собой сборную конструкцию диаметром 1 м и высотой 3 м.

Элементы установки для бурения.

Установка состоит из следующих элементов:

• корпус из металлической рамы, легко собирающийся и разбирающийся;
• колодезный ворот или лебедка;
• электромотор, приводящий в движение бур;
• вертлюг, обеспечивающий скользящую фиксацию конструкционных деталей;
• скважинный насос или мотопомпа;
• буровой инструмент, в т.ч. разведывательный бур;
• штанги из труб для наращивания колонны;
• блоки управляющей автоматики;
• шланги, соединяющие подающий воду насосный агрегат с вертлюгом.

Для стабильного энергообеспечения в перечень необходимого оборудования рекомендуется включить преобразователь электрического тока. Облегчению поднятия и опускания обсадных колонн и наращиваемых штанг способствует использование специального подъемного механизма, оптимальным вариантом считается лебедка.

Поскольку в основе технологии лежит удаление отвальных пород из тела скважины большим напором воды, мотопомпу следует выбирать с повышенной мощностью.

Для работы понадобятся также сантехническое оборудование: трубный ключ, пересадочная вилка и ручной фиксатор.

Бур для свай ТИСЭ

В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.

Бур своими руками для свай ТИСЭ — один из вариантов

В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.

На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.

Более сложная конструкция

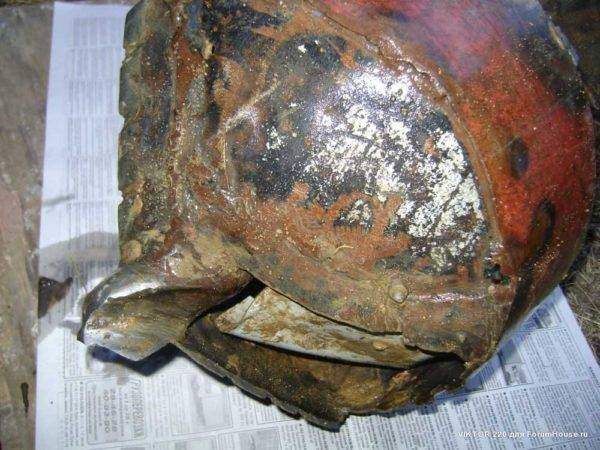

Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.
