Ворота для забора с калиткой из профнастила своими руками. Плюсы и минусы различных типов ворот, рекомендации по выбору, 90 фото

Отделка

Под отделкой обычно понимается зашивка полотна створок листами профнастила, а также грунтовка антикоррозийным грунтом и последующая покраска эмалью в нужный цвет. Перед грунтовкой и покраской нужно обязательно зачистить все сварные швы и ржавчину до металла, болгаркой с зачистным кругом. Обезжириваем раму и каркас растворителем и грунтуем антикоррозийной грунтовкой, сначала места сварки, а после их высыхания, створки полностью.

Грунтовка и покраска каркаса ворот

После высыхания слоя грунтовки можно покрыть створки ворот алкидной эмалью в два слоя с промежуточной сушкой между ними. Ворота почти готовы, остаётся повесить створки на петли и прикрутить профнастил. Прикручиваем обрезанные по размерам листы профнастила к каркасу саморезами с помощью шуруповёрта.

А также в отделку включается добавление ажурных кованных элементов на фасад ворот или на верхнюю часть, примеры таких работ можно увидеть в галере выше. Стоит добавлять такие элементы или нет каждый решает сам, это дело вкуса.

Замок на ворота

Замок на ворота можно приобрести любой и также как при монтаже в обычной двери присутствуют некоторые особенности. При монтаже замка в зависимости от его вида выполняются следующие условия:

• Навесной. Для навесного замка на ворота и калитку следует предусмотрительно сделать петли ещё на этапе сборки каркаса.

• Накладной монтируется на поперечной перемычке, прикручивается к раме.
• Врезной. Для этого типа замка предварительно вырезается карман в противоположной от завесов поперечной трубе створки.

• Нижние фиксаторы створок нужны для равномерного распределения ветровой нагрузки на ворота.

Видео: изготовление ворот из металлопрофиля своими руками

При большом наличии желания и приложении усилий в нужном направлении, постройка ворот достойного качества, является вполне выполнимой задачей для человека с минимальной технической подготовкой.

Особенности различных типов

Имеется множество различных видов ворот, сделать из металлопрофиля своими руками которые можно без особых трудностей в домашних условиях. Самыми распространенными разновидностями являются раздвижные, распашные и подъемные конструкции.

Новички должны начинать именно с распашных разновидностей. В качестве основополагающих элементов таких конструкций выступает одна или пара опорных стоек, на которые крепится каркас из металла, а в завершение устанавливаются металлопрофильные листы. Створки изделия при этом навешиваются на небольшие петельки с подшипниками. Проем для калитки, как правило, проделывается в одной из этих створок, однако ее возможно установить и отдельно.

Если есть желание, то распашные ворота из металлопрофиля можно дополнительно оборудовать электроприводом, с помощью которого конструкцию можно будет открывать и закрывать автоматическим путем. При этом не потребуется никакого специфического оборудования, так как металлопрофильные листы довольно лёгкие.

Еще одним довольно распространенным типом самодельных конструкций считаются откатные. Основное отличие их заключается в том, что для того, чтобы их открыть, необходимо раздвинуть створки противоположной стороны. Когда ворота откроются, они будут скрыты за забором. Удобство такой системы заключается в том, что она не потребует наличия большой площади за или перед собой, чтобы удобно произвести открытие.

Преимущества и недостатки

7 плюсов:

1. Устойчивость к коррозии. Поверхность покрывают слоем для защиты от ржавчины. Благодаря этому, срок эксплуатации продлевается. Покрытие состоит из антикоррозийного, полимерного, водоотталкивающего слоев;
2. Надежность, прочность. Сооружения из этого материала выдерживают высокие нагрузки. Даже под сильным ветром они могут устоять;
3. Широкий диапазон цветов, в которые можно окрасить профлист;
4. Маленькая масса. Полотна легкие, тонкие. Поэтому их легко устанавливать даже без помощников;
5. Относительно невысокая стоимость;
6. Быстрая установка. Ворота или забор можно поставить собственноручно всего за пару-тройку дней;
7. Можно сделать забор любой высоты. При необходимости есть возможность установить даже ограждение высотой 12 м;

4 минуса:

Существует риск нарваться на некачественный товар. Такой материал не будет обладать перечисленными преимуществами;
Плохо изолирует шум, звуки;
Тонкие листы легко деформируются при внешних воздействиях

Поэтому лучше выбирать полотна потолще;
Важно следить за поверхностью листов. Даже небольшая царапина может привести к распространению коррозии.

Если мечтаете сделать забор из профлиста, лучше выбирать материал от надежных производителей, поставщиков. Иначе рискуете нарваться на подделку.

Как правильно установить откатные и распашные ворота

Определяющим фактором при планировке ворот является наличие подъездных путей к участку. Если планируется монтаж распашных ворот, которые будут открываться наружу, то необходимо обеспечить свободное место от въезда до начала главной дороги. К примеру, если ширина створок составляет 3,5 метра, то расстояние до основной дороги не должно быть менее 6 метров.

При планировке распашных ворот, которые будут открываться вовнутрь двора расстояние до дороги при ширине створок 3,5 метра не должно быть меньше 5 метров.

Откатные ворота требуют соблюдения определённого расстояния от крайней стойки (столба) до границы участка: 7,5-8 метров. Смещение ограждения может проходить по верхней или нижней опоре. Нельзя ошибиться при расчётах с верхней границей конструкции.

Следует понимать, что обустройство заезда на участок с установкой откатных ворот будет стоить немалых денег, не говоря уже об обслуживании. Потребуется регулярная очистка рабочего канала, который постоянно забивается грязью. Зимой добавится ещё одна проблема: замерзание перемещающего канала.

Подбираем материалы для каркаса и обшивки

Чтобы изготовить надежную калитку для забора в частном секторе, нужно правильно выбрать материалы.

Для сборки рамки створки стандартных размеров потребуется купить профильную трубу сечением (квадрат) 40*40 мм или 60*30 мм.

При монтаже замка пригодятся металлические пластины – 15*20 см, 30*40 см. Они выступают элементами усиления фурнитуры.

Фото: обработка сварных швом петли

Для навешивания створки – 2 дверные петли ф30 мм. Материал – металл, полимер (на выбор).

Подробные рекомендации по выбору профнастила.

Красивым дополнением станут кованые элементы. Они украсят каркас и усилят его прочность, устойчивость к взлому.

Откатные ворота из профнастила: инструкция по изготовлению с фото процесса

Подобные конструкции пользуются особой популярностью из-за возможности экономии внутреннего пространства небольших дворов. Предлагаем разобраться с тонкостями монтажа откатных ворот из профнастила, познакомившись с фото, подробно описывающими процесс монтажа.

Для открытия откатной системы требуется минимум местаФОТО: content.onliner.by

Чертежи и схемы

Приступая к разработке схемы откатных ворот для частного дома из профнастила, стоит внимательно рассмотреть фото готовых конструкций и изучить их отличительные особенности. Это позволит лучше разобраться в особенностях и приобрести необходимые узлы. Такая система включает:

• несущую платформу;
• уловители;
• несущие тележки;
• накатной ролик;
• плату, предотвращающую раскачивание створки в момент движения;
• систему автоматики, если ворота решено сделать автоматическими.

Схема откатных воротФОТО: content.onliner.by

Инструкция по изготовлению

Монтажные работы начинаются с установки опорных столбов. Процесс аналогичен описанному для распашной системы. Глубина подготавливаемых ям в этом случае должна быть около метра.

Для его формирования потребуется швеллер шириной 14–22 см и арматура с поперечными размерами 15 мм. Работы выполняются в следующей последовательности:

• из арматуры и швеллера изготавливаются армирующие элементы. Для этого пруты режутся на части и привариваются к полке швеллера;
• выкапывается траншея, на дне которой формируется подушка из песка толщиной 15 см;
• устанавливаются «банкетки» из арматуры;
• готовится раствор бетона и заливается в подготовленную траншею. Даётся время для его полного застывания.

Фундамент должен быть достаточно прочнымФОТО: zabor-zabory.ru

Изготовление каркаса производится в следующей последовательности:

• трубы отрезаются в размер согласно чертежу;
• места соединение очищаются, обезжириваются, грунтуются и окрашиваются;
• варится внешний каркас;
• приваривается обрешётка, к которой будет крепиться профлист;
• крепится отделочный материал.

Все основные комплектующие стоит приобрести заранееФОТО: vorotas.com.ua

Сборка конструкции осуществляется в следующей последовательности:

• на ролики устанавливаем раму. Прихватываем её с помощью сварки, предварительно обеспечив требуемое пространственное положение. Выверив положение всех элементов, окончательно их привариваем;
• привариваем уловители, концевой ролик;
• контролируем положение накатного ролика. Он должен находить на уловитель;
• проверяем геометрию каркаса;
• обшиваем раму профнастилом.

Более детально с процессом сборки откатных ворот можно познакомиться в следующем видео:

Watch this video on YouTube

Watch this video on YouTube

Как обшить раму профнастилом?

После окончательного высыхания окрашенной рамы можно начинать обшивку каркаса профнастилом. Профилированный лист укладывается на раму и аккуратно прикрепляется при помощи саморезов или заклёпок. При этом заклёпки имеют более привлекательный внешний вид.

Саморезы или заклёпки обязательно крепятся только в углублениях профнастила. Для крепления 1 кв.м. материала используют не менее 6 саморезов или заклёпок. Это, в первую очередь, обусловлено тем, что створки ворот, помимо собственного веса, должны выдерживать дополнительную ветровую нагрузку. После того как листы профлиста закреплены, ворота навешиваются на петли.

Порядок работы

Среди фото заборов и ворот из профнастила в нашей фотогалерее вы можете определиться с выбором наиболее подходящей вам конструкции

Если ещё нет необходимого опыта, то обратите внимание на прямоугольные либо квадратные изделия. Они монтируются быстрее и проще

Далее нужно определиться с величиной конструкции и начертите её план. По нему будет проще приобрести материал и сделать разметку.

Монтаж забора и калитки из профнастила начните с возведения опорных стоек:

1. Натяните шнур по линии ограждения. Определите месторасположение ям.
2. Пробурите отверстия под опоры с помощью бура, пешни или черпака с заостренными краями на глубину 1-1,5 м.
3. Вставьте столбы. Проверьте отвесом их вертикальность. Засыпьте ямы щебнём, утрамбуйте его.
4. Приготовьте жидкий раствор из цемента и песка в соотношении 1:3. Залейте им основание.

Пока бетон застывает, можно собрать каркас. Трубы для него нарежьте под углом 45 градусов. Разложите заготовки на ровной поверхности. Прихватите конструкцию по углам сваркой и проверьте размеры диагоналей. Они должны быть одинаковыми. При необходимости, подправьте и приварите углы окончательно.

После этого отрежьте трубу для горизонтальной перемычки и прикрепите её тем же способом посередине каркаса, выше или ниже. Прихваты величиной 2-3 см сделайте по всему периметру на расстоянии 20-30 см друг от друга. Последними приварите навесы и прикрутите ручку на высоте примерно 90 см.

Готовый каркас выставьте на твёрдое основание. Прихватите навесы с помощью сварочного аппарата.

Проверьте, насколько свободно открывается калитка. Если есть перекос, поправьте и завершите крепление. Сварочные швы зачистите, нанесите грунтовку на повреждённые места, выполните окраску конструкции.

В аналогичном порядке сможете осуществить и монтаж ворот из профнастила.

Красивые ворота и калитки для частного дома: разновидности по стилям

По сути, ворота и калитка в частном доме комбинируются. Они обычно состоят из единого каркаса. Реже устанавливаются на отдельную основу.

Важно, чтобы эти конструкции соответствовали внешнему виду ограждения со стороны фасада и боковых загородок двора

Декоративные калитки и ворота

Такие модели обычно устанавливаются, если высота дома небольшая. Ворота и калитка несут сугубо декоративную роль, они не защищают двор от нежелательных взглядов и проникновения. Такие конструкции принято устанавливать в охраняемых коттеджных поселках или на внутренних территориях. Декоративные ворота отличаются изяществом, в них присутствуют интересные дизайнерские черты.

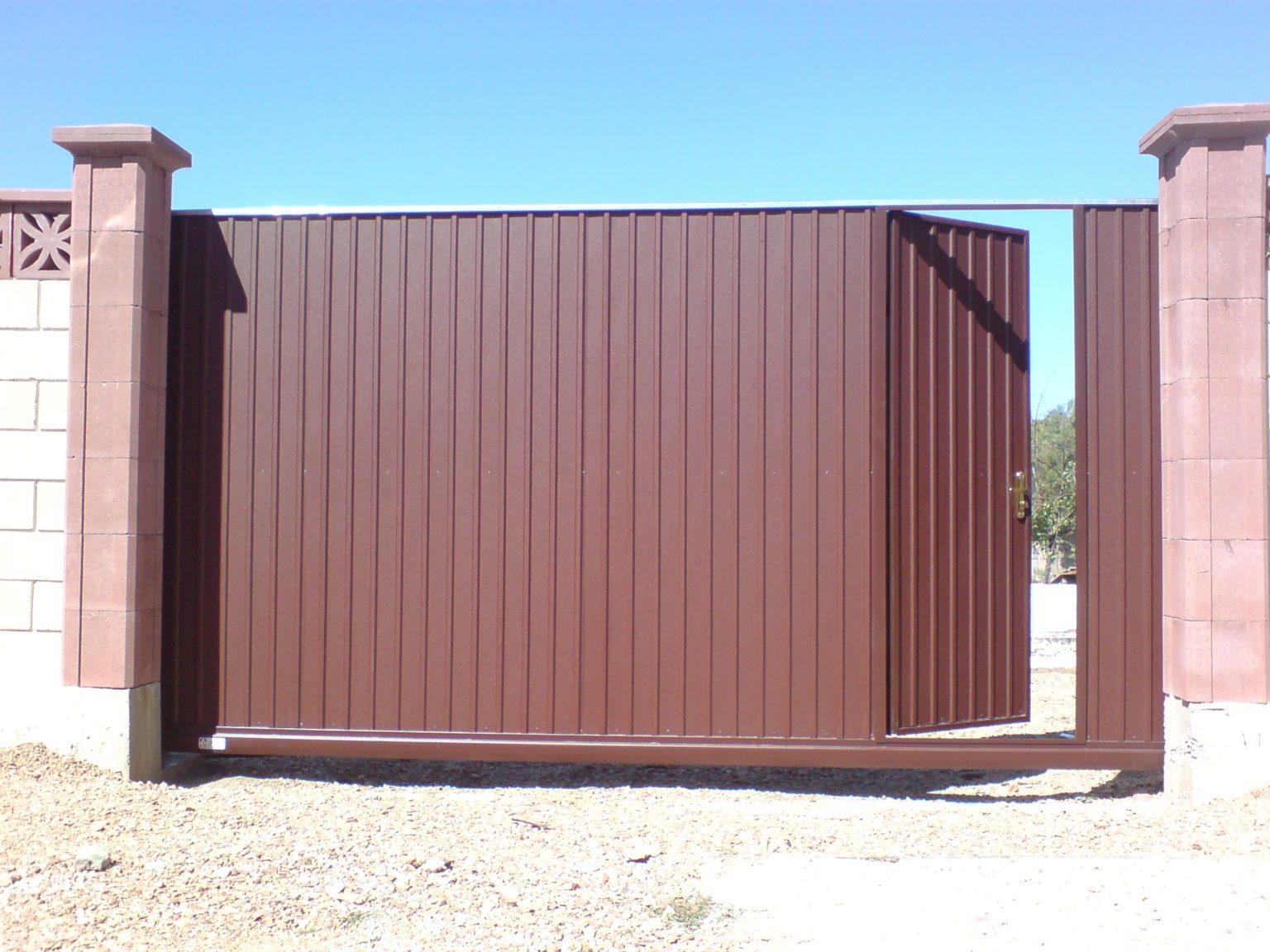

Глухие ворота с калиткой

Такая конструкция считается очень удачной для загородных участков. Ворота отличаются большой высотой и отсутствием различных перфораций. Подобного рода модели предпочитают «замкнутые» люди, которые не любят идти на контакт с окружающими. Даже такие конструкции могут отличаться дизайном, быть эксклюзивными и неповторимыми в своем роде.

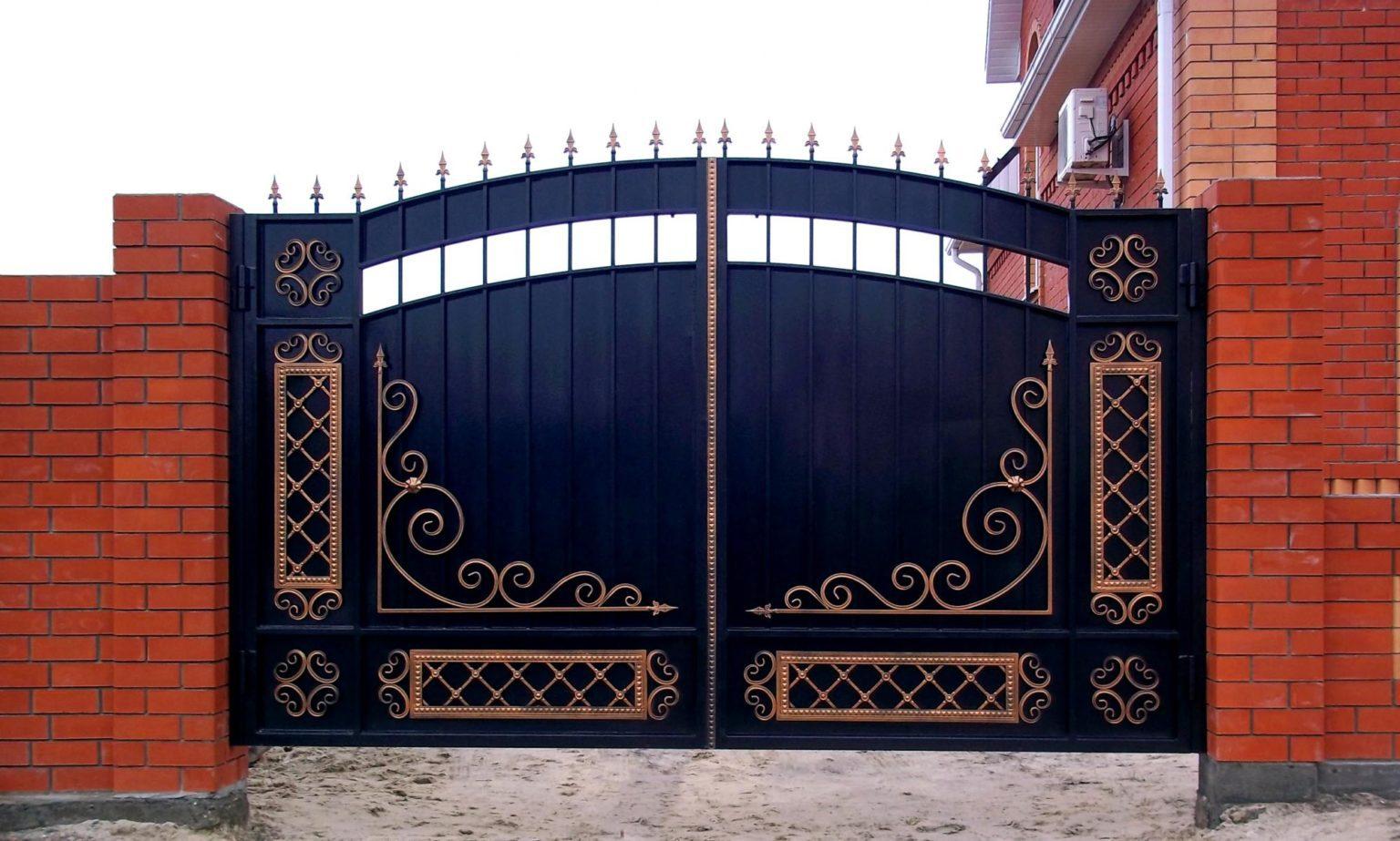

Полотна ворот часто украшают кованными элементами или же оставляют нетронутыми, при этом акцентируют внимание на величественных столбах, удерживающих конструкцию

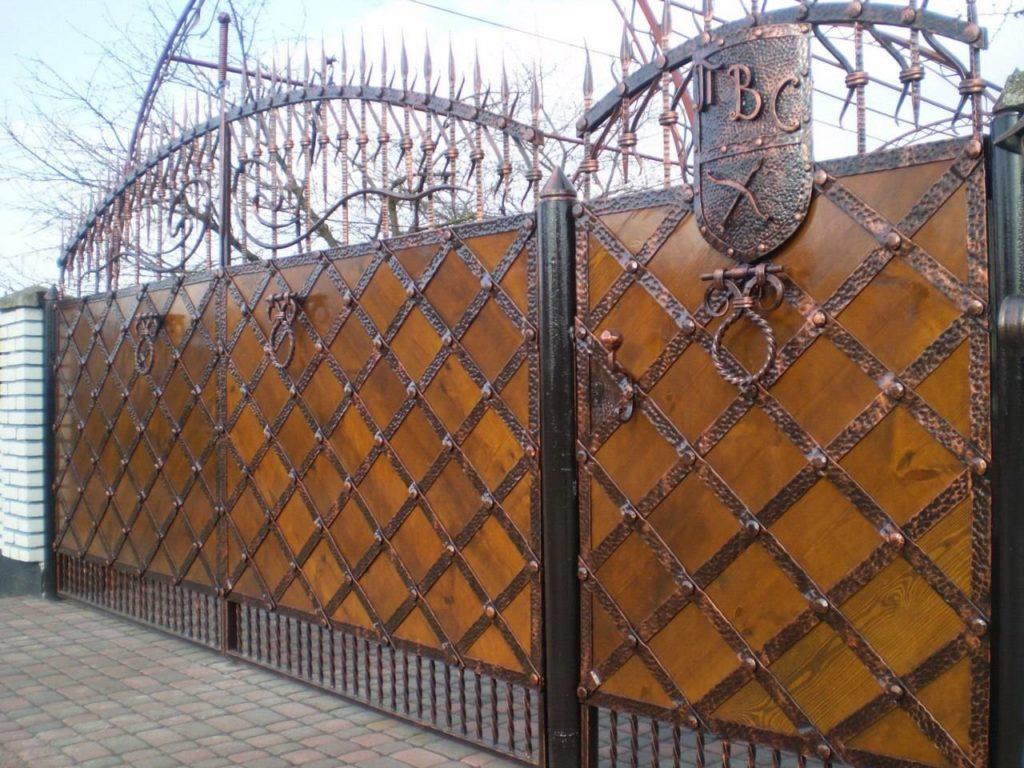

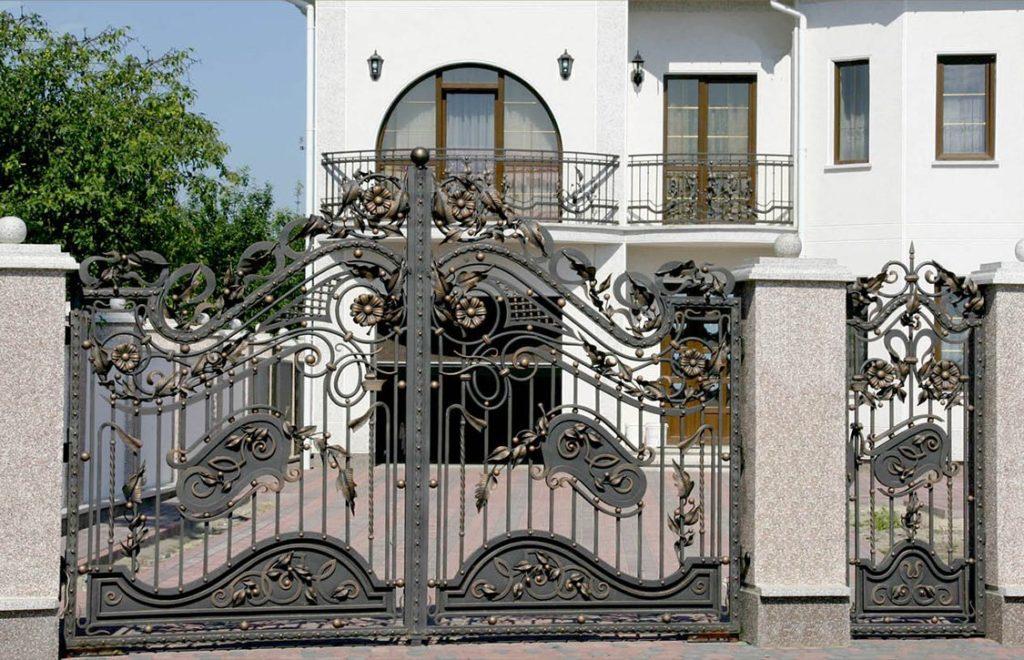

Ажурные ворота

Такой тип ворот сооружается из дерева и металлических деталей (ковки)

Изящные линии, интересная форма конструкции калиток и ворот привлекает внимание. Вариант идеален для украшения небольшой придомовой территории

Подобным способом обыгрываются модели из профнастила или с присутствием сетки-рабицы.

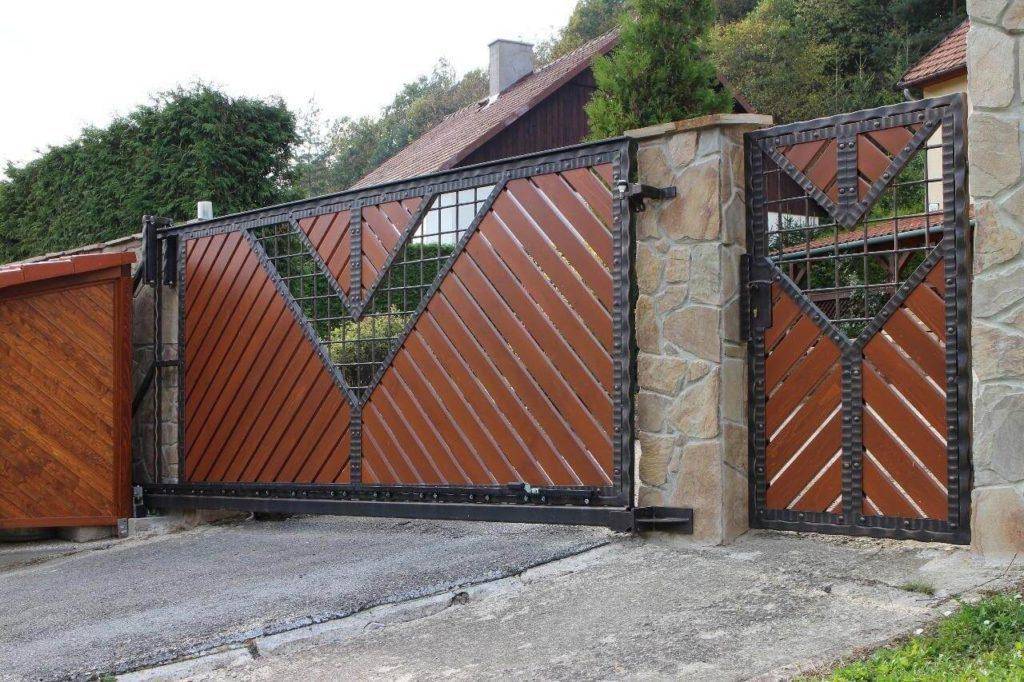

Смешанные ворота

Представляют собой наличие глухого полотна и сквозных деталей. Обычно последние прослеживаются в различных узорах, орнаментах или фигурах, выбитых в воротах. Подобные конструкции окрашиваются в золотистый, серебристый и черный цвет. Они смотрятся богато и уникально.

Дизайнерские

Такие сооружения можно встретить на богатых дачных участках или в домах олигархов и миллионеров. Подобные конструкции выполняются под заказ, изготавливаются из различных материалов.

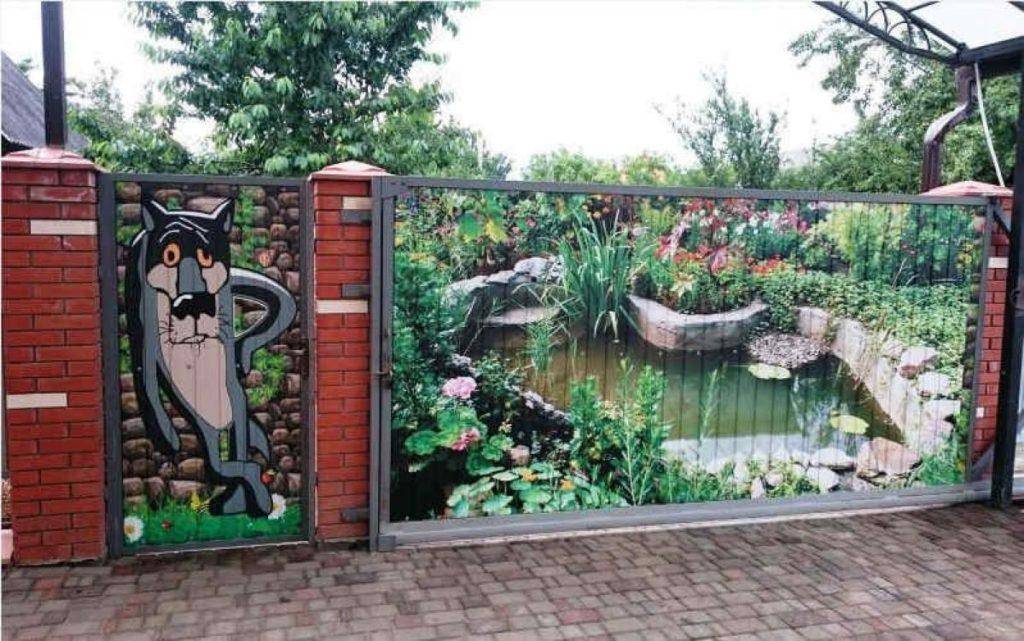

Ворота с фотопечатью

Это сравнительно новый формат оформления для ворот возле дома.Тему оформления каждый хозяин выбирает самостоятельно. Чаще практикуют нанесение пейзажей, природных явлений, разных видов транспорта и музыкальных исполнителей.

Новое оформление пока предлагают немногие компании. Но даже среди освоивших методы нанесения рисунка на полотно, не все могут гарантировать его стойкость. Четкость картинки и сохранение яркости обеспечит ультрафиолетовая печать. Например, данную технологию использует компания «АЛЮТЕХ», и гарантия на ее ворота с цифровой печатью составляет 2 года (и 10 лет от сквозной коррозии).

Порядок возведения столбов из кирпича

Профильную трубу необходимой длины очистите от следов ржавчины, если они есть, и покрасьте в два слоя. После этого:

1. насыпьте в яму слой щебня толщиной 100 мм и слой песка 50 мм, хорошо утрамбуйте насыпной материал;
2. приготовьте бетон из цемента, песка и щебня в соотношении компонентов 1:3:4(5);
3. соберите опалубку;
4. установите металлическую стойку вертикально и произведите ее бетонирование.

Фиксацию стойки строго вертикально можно обеспечить при помощи распорок их металлического прутка или арматуры.

Верхняя плоскость бетонной заливки должна быть выше уровня земли на 50-100 мм. Для этого устанавливается опалубка, края которой должны выходить за габариты будущего столба на 50-70 мм. После твердения бетона:

1. покройте поверхность гидроизоляционным материалом или битумной мастикой;
2. положите слой раствора и выполните кладку первого ряда из 4-х кирпичей;
3. через 4-5 рядов приварите к вертикальной металлической стойке металлический пруток с закладной пластиной для закрепления поворотных петель.

Кладка последующих рядов производится с обязательной перевязкой (перекрывания) нижних вертикальных швов. Через каждые 3-4 ряда кладите арматурную сетку, которую можно одеть через верх стальной вертикальной стойки. Толщина швов 8-10 мм.

Осуществляйте постоянный контроль вертикального расположения кладки при помощи строительного уровня или отвеса. На поверхности каждого столба со стороны створки должно быть установлено 2-3 закладные пластины. Их количество зависит от размеров и общего веса конструкции.

Забор с воротами из профнастила.

(фотографии, инструкция, видео мастер-класс)

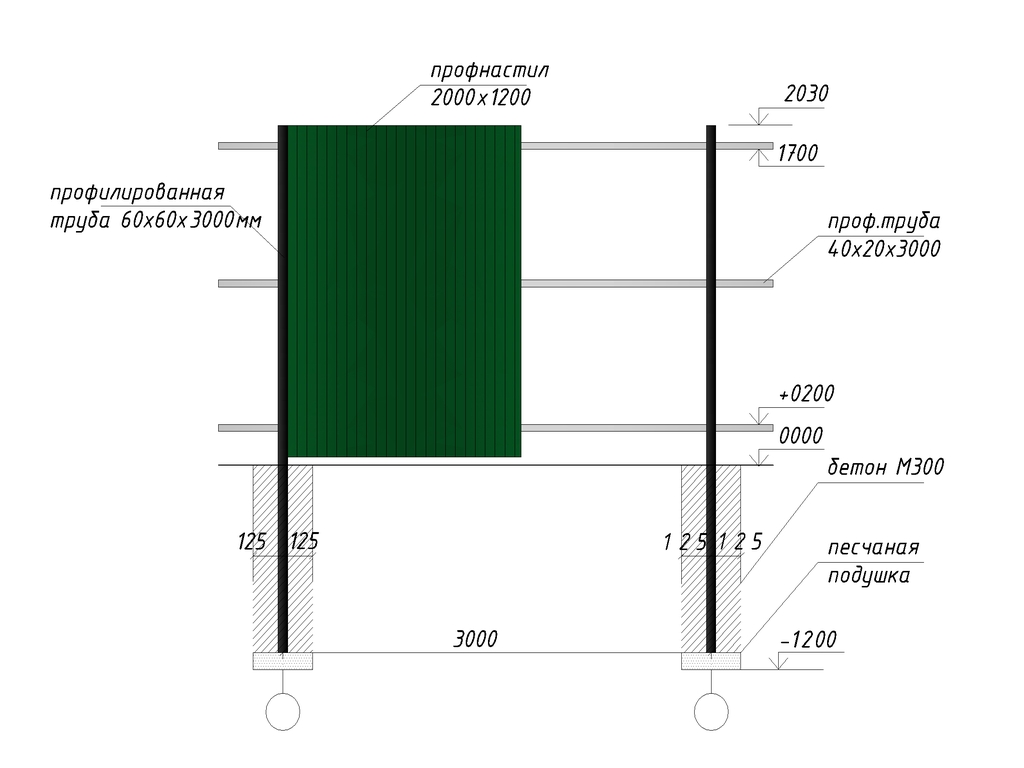

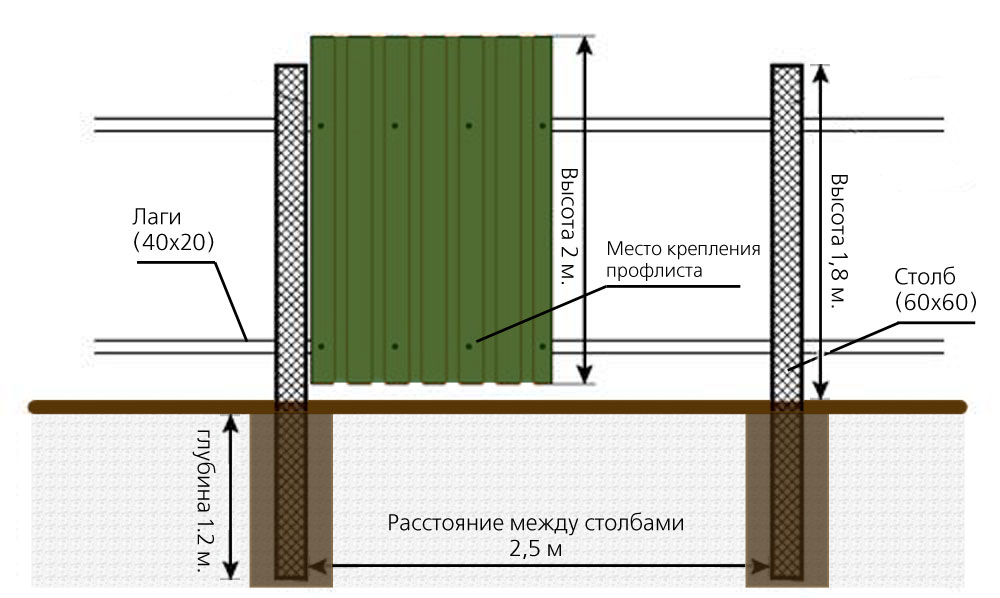

Давайте рассмотрим процесс создания забора из профнастила своими руками:

1. Сооружение конструкции забора начинается с измерений. Для того чтобы определить, сколько вам понадобится материала, необходимо измерить периметр территории, отведённой под установку забора. Но прежде, чем снять мерки, нужно пометить этот самый периметр, делается это следующим образом: на углах территории установки ставятся небольшие колышки, а между ними протягивается верёвка или нить. Так вот длину этой самой нити вам и нужно измерить;
2. После того, как материал подобран, можно начать непосредственно сборку забора, для этого нужно выкопать/пробурить ямы (глубиной не менее 70-ти сантиметров) под основные столбы, по краям, и под промежуточные, которые будут равноудалены друг от друга (расстояние удалённости называется шагом забора, лучше не делать этот шаг больше трёх метров, в противном случае профнастил будет деформировать ветер);
3. Затем сначала устанавливаются основные столбы, делать это необходимо по уровню, и после установки их нужно временно зафиксировать чем-либо (создайте любую опору из брусков досок и тому подобного);
4. В то время, как основные столбы временно зафиксированы, вы можете изготовить бетонный раствор и залить им ямы с установленными столбами, после того, как раствор окрепнет, временную опору уже можно убрать (перед тем, как заливать столбы, проверьте ещё раз их вертикали по уровню);
5. Те же самые действия повторяются для промежуточных столбов;
6. Между столбами крепятся две горизонтальные перемычки (снизу и сверху);
7. Теперь уже на перемычки можно крепить профлисты. Для того, чтобы закрепить профлисты, необходимо либо пользоваться постоянной опорой, перемещая её под каждый лист в ходе установки, либо заручиться чьей-нибудь помощью;
8. После того, как профнастил закреплён, забор готов, и на него уже можно устанавливать ворота;

Источник идеи и фотографий, видео мастер-класс: https://www.youtube.com/watch?v=d6lGZa8NghgОригинальное название: Ворота для забора из профнастилаАвтор видео: upbuild

Из чего можно сделать опоры забора и ворот

Створки у гаражных ворот навешиваются на опоры, которые вделаны в стены. В других случаях материал и конструкцию столбов нужно выбирать исходя из веса и размера створок.

Наиболее часто используют:

1. Опоры металлические, изготовленные из круглой или профильной трубы (от d 150 мм). Чтобы надежно установить стойки и защитить их от коррозии, часть, расположенную в грунте, бетонируют или используют оцинкованные изделия.
2. Опоры из армированного бетона. Они подойдут для мест, где редко проходит крупногабаритный транспорт, например для небольших конструкций. Это вызвано тем, что железобетонные столбы плохо переносят механические повреждения.
3. Столбы из кирпича или камня. Внутри них лучше расположить металлическую трубу. Конструкция становится более прочной и не разрушается при длительных нагрузках.

Инструкция по монтажу ворот

Собираем раму для ворот на ровной поверхности – она нам нужна, чтобы обеспечить прямые углы основания. Для каркаса каждой створки ворот (размер полтора на два метра, или – два на два) свариваем прямоугольник из профилированной трубы квадратного сечения. Контролируем точность своей работы с помощью длины двух диагоналей.

Каждый угол дополнительно укрепляется приваренной к нему «косынкой». Далее привариваем параллельные перемычки для придания жесткости раме. Точно также изготавливаем вторую половинку распашных ворот.

Это не единственный вариант исполнения, на фото показаны не менее прочные конструкции рамы.

Если вы решили, что в этой створке вам необходимо сделать калитку, то ее каркас приваривается с помощью перемычек. Размер калитки в ширину может быть от 80 до 100 сантиметров. Приваривать петли для калитки необходимо ближе к верхней и нижней кромке ворот.

Оба полотна готовы. Но впереди у вас очень сложный этап. В отмеченные места, там, где у вас параллельные перемычки, ввариваются гаражные петли.

Для плавного и бесшумного закрывания ворот лучше выбрать шариковые петли.

Они надежны и практичны, прослужат вам не одно десятилетие. После чего необходимо приварить петли к воротным столбам. Для малоопытного человека этот процесс представляется довольно сложным. Мы расскажем, как сделать эту работу правильно.

Размечаем установку петель в соответствии с левым и правым полотном ворот. К петле привариваем небольшой уголок или пластину – так проще установить петлю на вертикальную опору. Выставить раму вертикально для сварки петель придется вдвоем, проверить точность по отвесу, определиться с осями – можно соединять детали сплошным сварочным швом. Не отчаивайтесь, если «примерочные» работы вам придется выполнять не раз и не два — запаситесь терпением и будете вознаграждены. Самая сложная часть работ выполнена – рама легко, без перекосов, открывается и закрывается.

Важно! Устанавливать раму ворот на опорные столбы необходимо так, чтобы снизу и сверху оставался зазор в 20-30 сантиметров. Сверху – для того чтобы сейчас или со временем установить завершающий декоративный элемент

Ворота будут выгодно отличаться о полностью глухого полотна на створках. Нижний зазор необходим для беспрепятственного распахивания створок при весеннем вспучивании грунта или снежных заносов

Сверху – для того чтобы сейчас или со временем установить завершающий декоративный элемент. Ворота будут выгодно отличаться о полностью глухого полотна на створках. Нижний зазор необходим для беспрепятственного распахивания створок при весеннем вспучивании грунта или снежных заносов.
