Как быстро и качественно сделать откатные ворота из профнастила своими руками?

Отделка

Под отделкой обычно понимается зашивка полотна створок листами профнастила, а также грунтовка антикоррозийным грунтом и последующая покраска эмалью в нужный цвет. Перед грунтовкой и покраской нужно обязательно зачистить все сварные швы и ржавчину до металла, болгаркой с зачистным кругом. Обезжириваем раму и каркас растворителем и грунтуем антикоррозийной грунтовкой, сначала места сварки, а после их высыхания, створки полностью.

Грунтовка и покраска каркаса ворот

После высыхания слоя грунтовки можно покрыть створки ворот алкидной эмалью в два слоя с промежуточной сушкой между ними. Ворота почти готовы, остаётся повесить створки на петли и прикрутить профнастил. Прикручиваем обрезанные по размерам листы профнастила к каркасу саморезами с помощью шуруповёрта.

А также в отделку включается добавление ажурных кованных элементов на фасад ворот или на верхнюю часть, примеры таких работ можно увидеть в галере выше. Стоит добавлять такие элементы или нет каждый решает сам, это дело вкуса.

Замок на ворота

Замок на ворота можно приобрести любой и также как при монтаже в обычной двери присутствуют некоторые особенности. При монтаже замка в зависимости от его вида выполняются следующие условия:

• Навесной. Для навесного замка на ворота и калитку следует предусмотрительно сделать петли ещё на этапе сборки каркаса.

• Накладной монтируется на поперечной перемычке, прикручивается к раме.
• Врезной. Для этого типа замка предварительно вырезается карман в противоположной от завесов поперечной трубе створки.

• Нижние фиксаторы створок нужны для равномерного распределения ветровой нагрузки на ворота.

Видео: изготовление ворот из металлопрофиля своими руками

При большом наличии желания и приложении усилий в нужном направлении, постройка ворот достойного качества, является вполне выполнимой задачей для человека с минимальной технической подготовкой.

Как нарезать профлист для ворот своими руками.

(фотографии, инструкция, видео мастер-класс)

Как нарезать профнастил для металлических ворот своими руками? При создании ворот из профнастила следует помнить, что важным этапом, помимо сборки каркаса, является подготовка профнастила, ведь забор должен быть безопасным и удобным, согласитесь? А при неправильной нарезке профнастила по краям могут образоваться засечки, которые, во-первых, могут разрастись, ухудшив состояние всего покрытия забора, а во-вторых, принести кому-либо вред. Так как же не допустить этого? Следовать нашим советам, конечно же!

Правила нарезки профнастила для ворот:

1. Сначала наметьте место среза. Для этого поставьте засечки с двух сторон профлиста, а потом, пользуясь строительной линейкой или просто любым прямым длинным металлическим бруском, проведите через эти засечки прямую линию;
2. По полученной прямой загните и разогните несколько раз ненужную часть профлиста, которую вы собираетесь срезать. Таким образом, профлист в месте среза станет пластичнее;
3. Ну и последний этап, аккуратно срежьте профлист ножницами по металлу;

Вот и всё! А для большей надёжности, после закрепления профлиста на каркасе, его края можно немного подогнуть от лицевой стороны.

Всё внимание на пошаговый фото-мастер-класс:

Источник идеи и фотографий, видео мастер-класс: https://www.youtube.com/watch?v=AKPggpTlLHIОригинальное название: Как обрезать профлист , профнастил вдоль для ворот.Автор видео: YriyKravec

Материалы для строительства

Основная составляющая ворот – металлическое полотно. Количество его зависит от высоты забора и размера въезда. Для строительства понадобятся следующие комплектующие:

• Рельс направляющий. Представляет собой железную балку толщиной от 3 мм и длиной от шести метров.
• Заглушки и ограничители, для защиты от грязи, мусора, снега и т.д.
• Каретки с роликами – благодаря им металлическое полотно будет плавно перемещаться по рельсу.
• Концевые ролики с ловушками необходимы для предотвращения выпадения полотна и будут ограничивать его скольжение.

Количество комплектующих строго индивидуально. Рассчитывать его, как и количество полотна, придется самостоятельно, исходя из размера ваших ворот.

Примерно сориентироваться в том, сколько комплектующих понадобится, поможет следующий алгоритм:

• Длина полотна не превышает 5 метров – закупается фурнитура, способная выдержать до 600 кг нагрузки.
• Длина полотна не превышает 6 метров – закупается фурнитура, способная выдержать до 700 кг, и т.д.

Помимо комплектации необходимо подготовить инструменты для строительства, и все материалы для фундамента.

Изучаем особенности механизма

Откатные ворота из профлиста — рама, сваренная из металлической трубы, зашитая внутри профнастилом. Они устроены по принципу шкафа-купе.

Благодаря передвижному механизму заградительное полотно сдвигается в сторону (вдоль забора) по направляющей. Его положение фиксируется на опорной балке при помощи специальных роликов. Это позволяет полностью освободить проем и прилегающую к нему территорию. В качестве украшения конструкции могут использоваться кованые элементы, изображения, нанесенные краской, при помощи клеящейся пленки.

• полотно, заключенное в каркасе;
• система открывания, состоящая из опорного, приемного столбов, зубчатой рейки, несущей балки, консольной части.

При открывании секция ворот передвигается по направляющей рельсе консольных блоков, установленных на ленточном армированном фундаменте.

Конструкция

В конструкции сдвижных ворот обязательно будут присутствовать несколько значимых элементов.

• Опорные столбы. Их можно сделать из металлических труб, швеллеров, деревянного бруса, бетона или кирпича. Самый удачный вариант – кирпич. Это надежное основание, имеющее привлекательный внешний вид.
• Непосредственно полотно с каркасом – подвижная створка и, как часть этой конструкции, – противовес.
• Направляющий рельс, который движется по роликам.
• Элементы, обеспечивающие движение: роликовые тележки или каретки, которые должны быть жестко закреплены, верхние ролики.
• Фундамент, заливаемый под закладную, которой будет служить швеллер размером от 10 до 20 см.

Помимо этого, есть еще много составляющих, которые не являются первоочередными.

Монтаж откатного механизма ворот и рельсы

После того как откатные ворота и ограждение участка практически готовы, можно заняться установкой откатного механизма. В данном случае мы используем привод для откатных ворот AN-Motors ASL500 с заводской балкой. Монтаж ведём в такой последовательности: 1. Прежде всего, устанавливаем и привариваем откатной рельс к закладной детали. 2. После этого обвариваем площадки и монтируем ролики. 3. Далее на рельс устанавливаем полотно ворот и прихватываем по бокам. 4. К рельсу привариваем нижнюю ловушку таким образом, чтобы край ворот висел на ловушке. 5. Затем монтируем верхнюю ловушку. 6. Далее к опорному столбу привариваем держатель, защищающий ворота от раскачивания. Совет: для большей надёжности можно приварить второй такой же держатель на расстоянии 0,5 м от первого. 7. Монтируем и закрепляем зубчатую рейку при помощи струбцины так, чтобы между ней и шестерёнкой редуктора оставался зазор в 2 мм. 8. Далее на рейке устанавливаем элементы. В своём крайнем положении эти элементы давят на концевик. 9. Закрепляем двигатель откатного механизма ворот. 10. После этого прокладываем к воротам кабель в пластиковой трубе, которую мы вкопали в землю на этапе устройства фундамента под откатные ворота. 11. Выполняем пробный запуск. Теперь откатные ворота готовы!

Как правильно выбрать схему открывания

Первым делом нужно соединить ворота с забором. Данные элементы нужно согласовать так, чтобы они могли выдерживать нагрузки на эксплуатацию. Нет смысла устанавливать красивую конструкцию, если малейшая буря повредит ее

Также важно учитывать нагрузку от ворот на ограждение. Если она слишком большая, то это может сказаться через время

Следует понимать, что исправить поврежденное ограждение довольно сложно.

Виды ворот: распашные, откатные: рельсовые, секционные.

Ворота из профнастила своими руками можно изготовить как распашные, так и откатные. Первые стоят недорого и имеют небольшой вес, однако их достаточно сложно снабдить автоматикой. Для того чтобы самому изготовить откатные ворота, понадобится подготовить место для отката створки и надежное ограждение. Если створка весит, к примеру, 250 кг, то нагрузки на забор могут быть более 2 т.

Распашные ворота целесообразно делать в том случае, если не может быть выполнено одно из следующих условий:

1. В две стороны от проема ворот должно быть свободное пространство, которое в 1,5 раза больше ширины проема. Дополнительно должно быть 45 см для фурнитуры ворот. Если проем равняется 3,8 м, то до какого-либо из угловых столбиков должно быть более 6,15 м свободного пространства.
2. Все столбики ограждения в две стороны от проема ворот до углов надо будет забетонировать на глубину минимум 1,2 м.
3. Столбики ворот должны быть изготовлены из кирпича и профилированных труб.

В откатных воротах проем должен иметь ширину более 4,2 м. В таком случае грузовик сможет заехать во двор и будет иметь возможность развернуться. Глубина бетонирования столбиков должна быть больше глубины промерзания грунта больше чем на 0,5 м. Чтобы определить необходимую глубину бетонирования, рекомендуется уточнить глубину укладки магистральных труб.

Сварные столбики из профилированных труб стоят дешевле кирпичных, однако места схождения углов труб нужно будет проварить в верхней и нижней части. Таким образом можно будет увеличить жесткость столбиков. Верхнюю торцевую часть надо будет прикрыть от осадков крышкой.

Чертежи откатных ворот из профнастила, изготавливаемых своими руками

Перед началом всех работ и закупкой материалов следует полностью разобраться со всей конструкцией. В этом поможет чертеж или подробная схема, если нет специализированных навыков чертежных работ.

Имея схему, можно посчитать и необходимое количество материалов. Для того чтобы сделать ее качественно, нужно следовать таким указаниям.

1. Все размеры на схеме для большей точности расчетов нужно обозначать в миллиметрах.
2. Измерить расстояние между опорными столбами, если забор с ними уже смонтирован. Если же нет, то просчитать, какая потребуется ширина проема. Обычно она составляет около 4 м.
3. Само полотно будет немного шире, оно «заходит» за опоры. Этот припуск составляет примерно 20 см или немного меньше.

   Высота также определяется по столбам и забору. Ворота обычно идут вровень с высотой ограждающей конструкции и на 7–10 см ниже опор.

4. Размер противовеса определяется как половина проема. Исходя из этого, общая длина подвижной конструкции будет составлять полтора проема плюс «припуск», то есть примерно 1,6 длины.
5. Выполняя чертеж, необходимо помнить о том, что потребуется дорожный просвет около 10 см (можно немного меньше).
6. Нужно определиться с направлением движения створки и также указать это на схеме. Выбирать лучше ту сторону, где движению ничего не будет мешать.
7. Фундамент со швеллером обозначается на чертеже штриховкой, он располагается под противовесом.
8. Желательно сделать несколько схем, на каждой из которых конструкция ворот будет показана по-разному: вид сверху, прямо, в разрезе.

   Это делают затем, чтобы была возможность учесть все самые мелкие детали, вплоть до создания отдельного чертежа фундамента с закладной (глубина, размеры, материалы, привязка к ходовому полотну) и раскладки каркаса для полотна.

Что нужно для изготовления ворот из профнастила с нижним рельсом

Рисунок 2. Схема ворот и забора из профнастила с нижним рельсом.

Схема ворот и забора из профнастила с нижним рельсом изображена на рис. 2. В качестве основы используются роликовые опоры. Ролики располагаются по дуге, в результате чего исключается заклинивание в случае смены хода створки на обратный. К закладной в основании устройства они закрепляются путем подставок для регулировки.

Откатные ворота с нижним рельсом делаются следующим образом:

1. Подготавливается площадка под ворота. Длина должна равняться ширине проема плюс по 1 м под столбики. Половина проема уйдет на механизм. Ширина площадки — по 0,8 м во все стороны от оси створки.
2. Устанавливаются столбики ворот.
3. Формируется основание механизма.
4. Монтируется рама с каркасной конструкцией. Нижний рельс и обшивка на данном этапе не устанавливаются.
5. Сваркой надо прихватить швеллер к столбику.
6. Далее устанавливается верхняя удерживающая каретка.
7. Рельс приваривается к раме.
8. После этого понадобится произвести регулировку удерживателя и верхнего элемента для улавливания.
9. На основание устанавливается привод, на рельс — планка с зубчиками. Выполняется обшивка, монтируется калитка.
10. Створка устанавливается на свое место.

Важно обязательно учитывать следующие нюансы:

1. Основание нужно заливать бетонным раствором не ниже марки М400.
2. После сборки раму надо будет прогрунтовать и покрасить.
3. Не допускается закреплять улавливатели непосредственно к столбику из металла. Нащельник следует приварить к столбику вертикально. Расстояние от кромки столбику нужно брать исходя из размеров элементов для улавливания.
4. Профнастилом раму створки нужно обшивать так же, как и ограждение. На каждую сторону рамы должно приходиться минимум 3 точки крепления. В качестве крепежных элементов следует использовать саморезы.
5. Перед установкой рельс нужно смазать графитовой смазкой.

Распашные ворота из профнастила изготовить своими руками очень просто, нужно лишь соблюдать последовательность действий.

Кованые ворота и калитка из профнастила.

(фотографии, инструкция, видео мастер-класс)

Рассмотрим на примере как же сделать красивые ворота из профнастила своими руками?

Если вы считаете, что все ворота из профнастила однообразные, то вам стоит посмотреть на следующую модель. Она,  как раз-таки, является примером обратного утверждения. Хоть эта модель и выглядит сложной в плане создания, в её основе лежат всё те же принципы, о которых я говорил вам ранее в этой статье. Всё так же начинается с создания каркаса из профильной трубы, только вместо внутренних перемычек мастер закрепил в нём кованный металлический узор, сделанный своими руками. Далее мастер просто покрыл каркас ворот и калитки чёрной краской, установил его и обшил профнастилом, ничего сложного в этом нет, но зато какой впечатляющий эффект производят эти распашные металлические ворота. Так что если у вас есть определённые умения, желание и немного времени, вы легко можете создать нечто подобное своими руками.

Подробная фото-инструкция Вам в помощь!

Источник идеи и фотографий, видео мастер-классПервая часть: https://www.youtube.com/watch?v=Z2pnmjgVxTwВторая часть: https://www.youtube.com/watch?v=qQelqyrYjSQТретья часть: https://www.youtube.com/watch?v=G_PDTc17PK0Четвёртая часть: https://www.youtube.com/watch?v=mfNOatHH7JgОригинальное название: Кованые ворота новая технология Автор видео: Миша Коваль

Как установить забор на наклонной поверхности.

(фотографии, видео мастер-класс)

С установкой забора на ровной плоской поверхности всё понятно. Но как же установить забор из профнастила на наклонной поверхности своими руками?

Это уже немного сложнее, но для нас не существует никаких проблем! Давайте поразмышляем над тем, что можно сделать в такой ситуации.

Существует три варианта установки забора на наклонной, неровной плоскости своими руками:

1. Самый банальный способ – засыпать поверхность землёй, тем самым создав поверхность одного уровня;
2. Немного сложнее – забетонировать плоскость;У этих двух методов борьбы с неровностями поверхности при установке забора своими руками один общий минус: большая трата времени, средств и материала, значит, они нам  не подходят, ведь наши главные цели: практичность и экономия. Так что же делать? Есть ещё один выход!
3. Установка столбов на разном уровне;Если наклон поверхности не изменяется на всём её протяжении или меняется незначительно, можно воспользоваться именно таким способом. Столбы из профнастила устанавливаются с понижением уровня от максимального к минимальному, при этом, высота их относительно поверхности земли должна оставаться неизменной. Ну и, перекладины между столбами, соответственно, крепятся по тому же принципу. Затем, в самом конце, на такую конструкцию просто крепится профнастил.

Пример использования такой системы вы можете увидеть на следующих фотографиях.

Источник идеи и фотографий, видео мастер-класс: https://www.youtube.com/watch?v=WBNS3tdf8fcОригинальноеназвание: Fencing Mildura – Panel Fence Video 2 002.movАвтор видео: FencingMildura

Конструкции ворот и их особенности

В зависимости от конструкции ворота на дачу, ограду или гараж бывают распашными, откатными. Оба типа, в свою очередь, подразделяются еще на несколько категорий. Все они обладают особенностями.

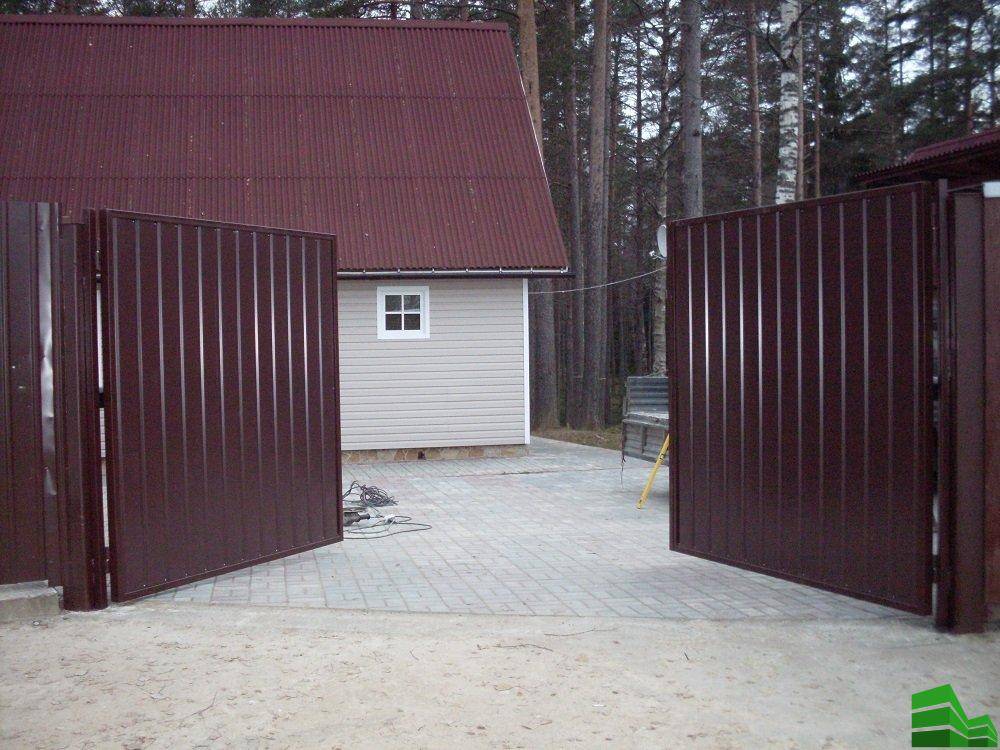

Ворота распашного типа

Это самый популярный, востребованный тип конструкции. Они бывают одностворчатыми, двух- и многостворчатыми. Механизм открывания может быть внутренним или наружным.

При небольшом весе профлиста нагрузка на каркас конструкции и опорные стойки оказывается минимальная. Для фиксации створок открытыми, придется использовать пружинные или простые фиксаторы. Чтобы предотвратить провисание ворот, следует поглубже вкопать бетонную часть опорных стоек.

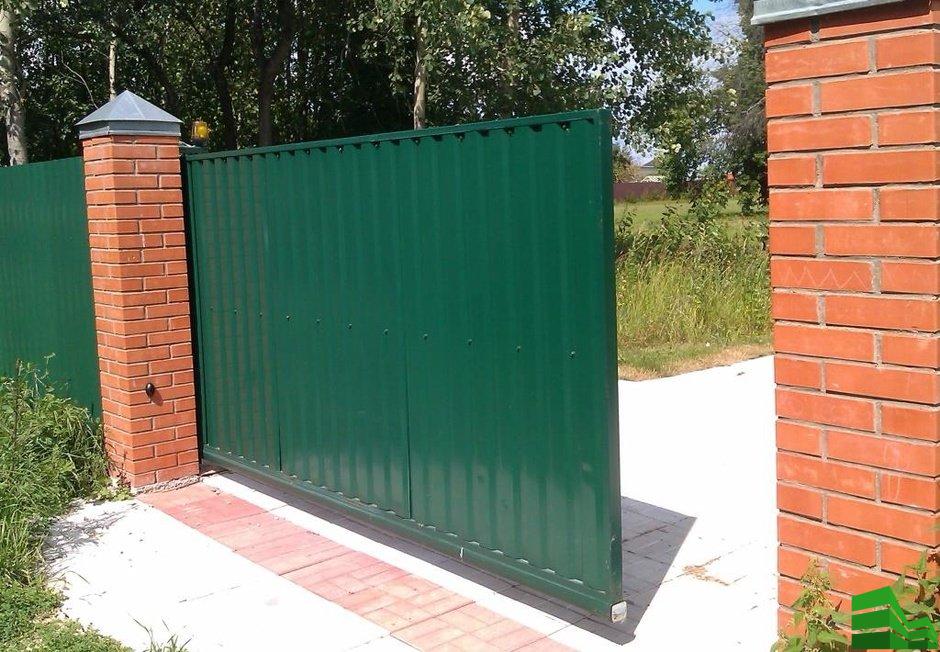

Откатные ворота

Это неплохая альтернатива распахивающему каркасу. Откатные ограждения имеют несколько особенностей:

• Необходимо пространство для перемещения створки при открывании;
• Сооружение надежное, прочное и устойчивое;
• Свободное пространство не влияет на установку;
• Конструкция не провисает.

Недостатки:

• Дорого;
• Трудно справиться без специалиста;
• Требует сделать хорошую бетонную заливку опор;
• Постоянный уход за роликовым механизмом.

Разновидности откатных:

• С одной или двумя створками;
• Крепятся с одной или двух сторон;
• С калиткой или без;
• Механическое открывание или автоматическое с помощью электропривода.

Чтобы сэкономить свободное пространство, изготавливают складные ворота:

• Подвесные;
• Рельсовые;
• Консольные;
• Телескопические.

Подготовка основания

Схема фундамента для силовой рамы

Чтобы конструкция служила дольше, следует подготовить для нее качественное основание. Выяснив, в какую сторону будут откатываться ворота, следует вдоль забора вырыть своими руками приямок длиной не менее 1,5 м и шириной 500 мм. Глубина будущего фундамента должна быть не менее 1,5 м и еще 200 мм для песчаной подушки. Таким образом, вы убережете конструкцию от весеннего выдавливания. Для закладки фундамента понадобятся:

• арматура, из которой будет изготовлен своеобразный каркас;
• уголок будет приварен к арматуре поперек. На него будет крепиться силовая рама;
• песок или гравий для обустройства песчаной подушки;
• качественный бетон.

Приямок армируется, и к арматуре через каждые 30 см привариваются своими руками уголки, после чего фундамент бетонируется. Потом на такое основание можно смело установить своими руками не бетонированную силовую раму. Если брать заводскую раму, то не придется проводить с ней особых манипуляций, она уже готова к установке.

Оцинкованная и окрашенная рама с приваренными штырями в нужных местах, устанавливается на готовый фундамент. На штыри будут крепиться каретки с роликами. А верхние удерживающие ролики закрепятся на столбах рамы. Поэтому откатные ворота, сделанные своими руками, будут абсолютно не зависимы от забора.

Более подробную информацию можно узнать из видео.

Изучаем особенности механизма

Откатные ворота из профлиста — рама, сваренная из металлической трубы, зашитая внутри профнастилом. Они устроены по принципу шкафа-купе.

Благодаря передвижному механизму заградительное полотно сдвигается в сторону (вдоль забора) по направляющей. Его положение фиксируется на опорной балке при помощи специальных роликов. Это позволяет полностью освободить проем и прилегающую к нему территорию. В качестве украшения конструкции могут использоваться кованые элементы, изображения, нанесенные краской, при помощи клеящейся пленки.

• полотно, заключенное в каркасе;
• система открывания, состоящая из опорного, приемного столбов, зубчатой рейки, несущей балки, консольной части.

При открывании секция ворот передвигается по направляющей рельсе консольных блоков, установленных на ленточном армированном фундаменте.

Типы конструкций

Современные откатные ворота из профилированного стального листа разделяются на такие разновидности:

• консольные, опирающиеся на ролики, передвигающиеся по бетонному фундаменту (наиболее часто используемый вид ворот, простой в установке и эксплуатации);
• рельсовые с нижними направляющими требующие установки нижней балки для передвижения каретки (при установке балки необходимо следить, чтобы ее верхняя часть находилась вровень с подъездной дорожкой, чтобы не мешать свободному проезду транспорта);
• , передвигающиеся на роликовых тележках, закрепляющихся на верхних направляющих (для таких ворот существуют ограничения по высоте, что необходимо учитывать при составлении чертежа и расчетах высоты створки).

Подключение оборудования

Откатные ворота из профнастила можно использовать на полностью механическом качании. Но весьма желательна и установка электрического привода. Такой привод может легко отключаться без его демонтажа и ворота будут прекрасно работать в механическом режиме, даже если нет электричества.

При установке электропривода на консольную балку монтируется приводная рейка с зубчаткой, смазанные графитной смазкой. Для большей пылеустойчивости лучше использовать модели с нижним расположением рейки привода.

Многие приводные механизмы оснащены или адаптированы к применению высокотехнологичных блоков.

Такие блоки могут позволить:

• Автоматическое отключение привода при закрытии;
• Автоматическое включение и отключение привода при подъезде и заезде;
• Дистанционное радиоуправление;
• Программируемость работы привода.

Установив себе откатные ворота из профнастила, вы намного облегчите себе въезд и выезд на автотранспорте, что в перспективе сэкономит вам массу суммарного времени.

Такие системы ворот давно стали основными в развитых зарубежных странах и уверенно ими становятся на территории Российской Федерации. Идя в ногу со временем и используя современные технологии, вы не только приносите ощутимую пользу себе, но и делаете свой вклад в направлении оптимизации общего уклада жизни в нашей стране. Всегда выбирайте лучшее и вы никогда не будете в накладе.

Устройство и принцип работы

Схема работы откатных ворот.

Роликовые каретки находятся внутри направляющей, поэтому на подшипники не попадают грязь, дождь и снег. На каждой роликовой опоре установлено восемь подшипников. Применяются подшипники закрытого типа, которые не нуждаются в смазке и имеют длительный срок службы — порядка 15 лет.

Откатные ворота могут быть с ручным откатом и автоматическим. Однако электропривод с системой автоматики является дополнительным элементом, которым откатные ворота снабжаются по желанию владельца. Автоматика делает открытие и закрытие ворот более удобным и представляет собой просто устройство дополнительного комфорта.

Конструкция откатных ворот достаточно проста, что позволяет при желании сделать их своими руками. Каркас ворот изготавливается из профильной трубы. Обшивать его рекомендуется профнастилом, этот материал прочен, долговечен и технологичен в работе.

Профнастил изготавливается из стального оцинкованного листа с ребрами жесткости и затем покрывается полимерным материалом. Выпускается профлист самых разнообразных цветов. Сегодня весьма популярны сдвижные ворота и калитки с покрытием из профлиста. Чтобы сделать откатные ворота из профнастила, потребуется заранее подготовить материал и инструмент.
