Изготовление ворот (из пиломатериалов): эскизы конструкций, схемы и чертежи для постройки распашных ворот на подвеске

Основные этапы изготовления

Чтобы установленная конструкция прослужила долгие годы, свободно открывалась и закрывалась, а также не разрушалась из-за негативного внешнего воздействия, необходимо соблюдать последовательность монтажа. Процесс изготовления распашных ворот на каркасе предполагает выполнение нескольких ключевых этапов.

Изготовление рамы

Прежде чем приступить к изготовлению рамы, важно найти подходящее рабочее место. Поверхность рабочего пространства должна быть гладкой, а масштаб больше габаритов конструкции на метр со всех сторон

Допускается выполнять работу, закрепив на кирпичных столбиках плотный материал. Создание рамы начинают после возведения фронтальной стены.

Металлическая рама монтируется из внешней и внутренней составляющих. Сначала из металлического уголка вырезается 8 деталей, одна половина которых равняется высоте, а вторая — ширине въездного проема. Получившиеся заготовки раскладывают на ровной поверхности для измерения углов.

Если каждая деталь обладает прямым углом, необходимо соединить элементы при помощи сварочного шва, наложив друг на друга. Если в ходе приваривания произошло нарушение угла, исправить погрешность возможно рычагом, изготовленным из обрезков. В проблемных местах дополнительно привариваются уголки. После устранения дефектов проводится шлифовка, чтобы обеспечить плотное прилегание створок.

Полотно и силовые петли

Основным элементом распашных ворот является полотно, которое состоит из двух створок. Полотно из металлических листов крепится на профильный каркас. Процесс подготовки полотна требует выполнения следующих действий:

1. Лист металла размечается согласно определенным габаритам створок. Левая створка должна быть шире на 10-20 мм, чтобы накладываться внахлест.
2. Створки вырезаются с помощью болгарки и привариваются к раме с нижней стороны для предварительной фиксации.
3. Когда створки выровнены, необходимо закрепить их сваркой по всему периметру. Чтобы во время рабочего процесса полотна не сдвигались, рекомендуется начать сварку с углов.
4. После приваривания элементов требуется установка петель.

Петли и фиксаторы ворот

Фиксирующие петли для ворот необходимо приобрести и подготовить заранее. Петли состоят из двух частей. Одна деталь крепится на цилиндре и обеспечивает возможность вращения конструкции. Вторая часть выполняет функцию крепежа. Для установки ворот потребуется 4 петли. При использовании конструкции с повышенной массой и крупными габаритами можно увеличить количество крепежей до 6.

Во время монтажа нижняя часть петель приваривается к внешней стороне рамы, а верхний элемент фиксируется с обратной стороны. Для повышения прочности крепления разрешается приварить с каждой стороны петли по металлической полоске.

Как изготовить ворота самостоятельно

Прежде чем приступать к изготовлению ворот, важно определиться с выбором материала, сделать чертеж и необходимые расчеты, подготовить инструменты и материалы, и только потом приступать к монтажу, соблюдая пошаговую инструкцию

Подготовительные работы

Для правильного расчета, составления проекта, чертежей и смет на материалы и монтажные работы по производству и установке ворот, следует тщательно продумать все нюансы:

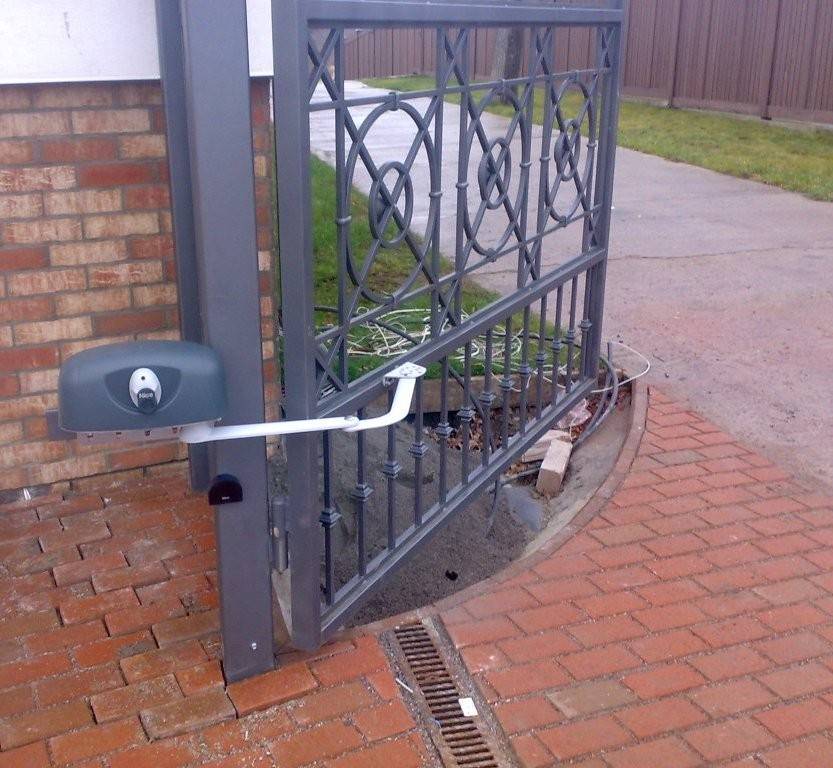

1. Выбрать конструкцию, определить надобность установки автоматики. Ворота можно сделать цельными, на несколько створок, откатными.
2. Продумать обшивку и цветовой тон каркаса.
3. Выполнить необходимые замеры. Во двор должен беспрепятственно въехать не только личный автомобиль владельца, но и машины различных коммунальных, медицинских, пожарных служб. Кроме этого, учесть нужно площадь, необходимую воротам для распахивания.
4. Разработать подробный чертеж с указанием размера и месторасположения калитки, дополнительными петлями, элементами усиления, подключение автоматических устройств.
5. Согласно выполненному эскизу, определяется метраж трубы и необходимое количество обшивки, закупается материал.

Рекомендации по выбору материала

При выборе профильной трубы в качестве материала для выполнения ворот встает вопрос, какой сорт, вид и размер трубы будет оптимальным для конструкции.

Чаще всего для производства въездных ворот применяют квадратные или круглые трубы, овальная конфигурация используется крайне редко.

Ценовая политика определяется тем, из какого материала изготовлена трубная продукция. Так углекислая сталь – это более бюджетный вариант, но надо отдавать себе отчет, что выбирая трубы из этого материала, нельзя рассчитывать на то, что конструкция ворот будет прочной и прослужит долго. Оцинкованные трубы стоят дороже, но устойчивы к коррозии, поэтому имеют больший срок службы.

Для ворот оптимальным будет приобретение сварных холоднокатаных профилей. Толщина стенки труб при одинаковом диаметре может различаться вдвое.

Как сделать необходимые расчеты для конструкции?

Для изготовления опор обычно используют стальную трубу, диаметром 100 х 100 мм, а устройство каркаса выполняют трубами 50 х 50 мм. Для сваривания перемычек и продольных полос, нужно подготовить куски труб 40 х 20 мм.

Согласно разработанному плану, необходимо закупить материал, кроме этого понадобятся мелкие детали, фурнитура и вещества для обработки поверхности: грунтовка, краска и кисточка для покрытия всех деталей, цемент и песок для приготовления раствора, сварочный аппарат с электродами в комплекте, болгарка, молоток, уровень, строительный уголок, петли, замок, саморезы.

После покупки всех необходимых материалов и подготовки строительных инструментов, можно приступать к подготовке деталей и монтажу.

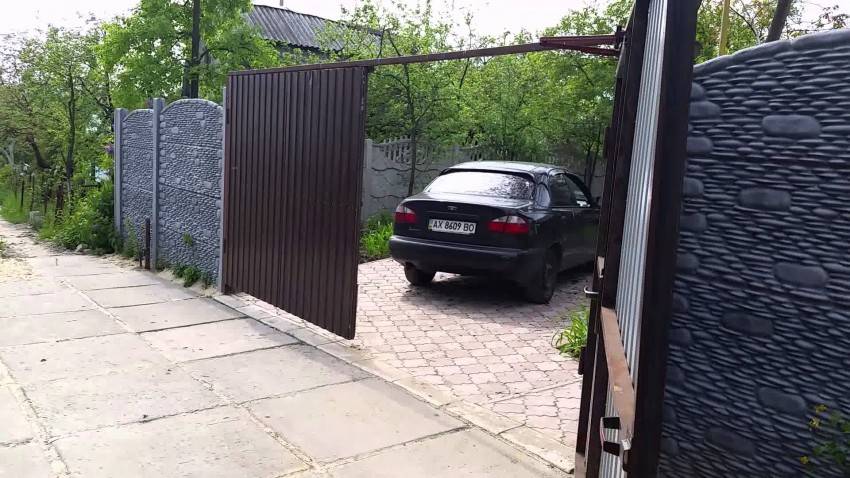

Как изготовить сдвижные ворота из профнастила своими руками: подробная инструкция

Отдельного внимания заслуживает вопрос, как изготовить сдвижные ворота из профнастила своими руками. Если откатные по каким-то причинам не устраивают, данная конструкция может стать оптимальным вариантом для оформления входной группы. Они состоят из двух створок, раздвигающихся в разные стороны в момент открытия ворот.

Сдвижные состоят из двух полотенФОТО: adamis.ru

Чертежи и схемы

На первый взгляд может показаться, что это достаточно простые ворота из профнастила. На самом деле, для правильного монтажа конструкции необходимо выполнить правильный расчёт. Для этого составляется схема и прорабатывается чертёж, учитывающий все нюансы, характерные для эксплуатации.

Схема прорабатывается с учётом места установкиФОТО: sector-group-msk.ru

Инструкция по изготовлению

Установка ворот из профнастила выполняется по ранее описанной схеме. Сначала монтируются опорные столбы. Затем собирается каркас, крепятся комплектующие и производится сборка системы целиком. Предлагаем посмотреть следующее видео, чтобы лучше разобраться, как построить ворота из профнастила своими руками:

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube

Виды ворот

Есть несколько вариантов, как изготовить ворота. Выбор зависит не только от материала, но и сложности конструкции, стоимости готовой работы и конечного варианта. Можно сделать как простую, так и сложную конструкцию.

В зависимости от этого ворота разделяются на следующие виды:

1. Раздвижные – для этого варианта обязательно освобождать площадку вдоль ограждения, чтобы ворота спокойно открывались. Есть консольные, подвесные и откатные раздвижные ворота.
2. Полотна в этом случае передвигаются по рельсам или металлическим направляющим. Подвесные для частного участка не очень хорошо подходят, потому что сверху ограничены верхним профилем, который иногда может затруднять проезд.
3. Откатные перемещаются вдоль ограждения, это не всегда удобно, когда зимой выпадает много осадков. Потому что приходится чистить не только дорожку к воротам, но и место вдоль самого забора.
4. Самый популярный вид – консольные. Полотно крепится к балке, а она уже движется по консольному узлу, что позволяет им открываться без особых усилий даже в зимнее время, соприкосновения с землей нет;
5. Поворотно-откидные – идеальны для гаража, а вот для вот для двора нет, потому что по высоте будет иметься ограничение;

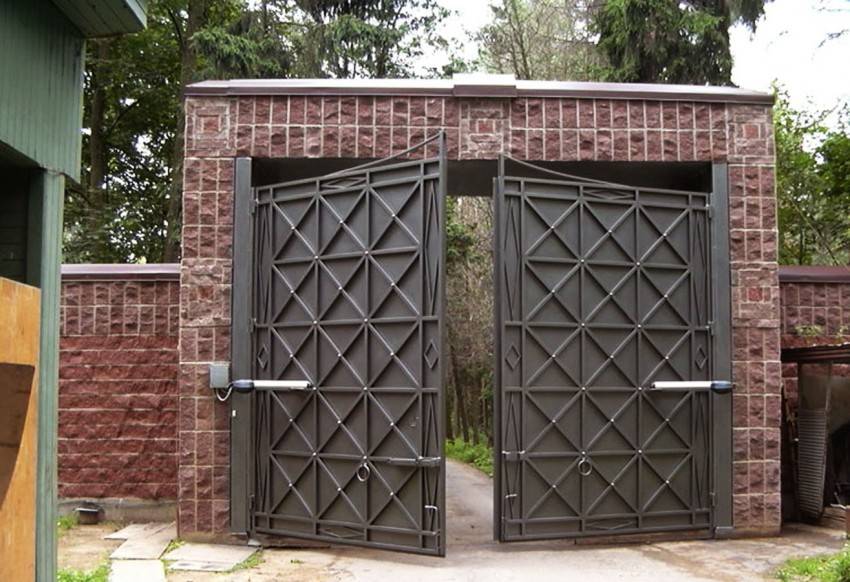

6. Распашные – полотна крепятся на два столба, которые стоят по разные стороны;
7. Рулонные – имеют гибкую конструкцию, они наматываются на вал и разматываются обратно при открытии и закрытии;
8. Складные – открываются гармошкой как в стороны, так и вверх. Нужно обязательно предусмотреть уплотнительные прокладки между металлическими сетками. Чаще всего выбирают конструкцию, открывающуюся вверх.

Процесс сварки уличных ворот своими руками

Сварочные работы – сложный этап. Когда отсутствует опыт данной техники, лучше доверить дело профессионалу. От качества сварных соединений во многом зависит окончательная прочность конструкции, внешний вид.

Сваривая детали важно уберечь трубу от затекания воды, попадания снега, делать стыки надлежащим образом: зимой вода замерзнет, когда потеплеет – начнет расширяться, деформируя стенки, распирая их изнутри. Конструкция неизбежно деформируется

Шаг сварочного крепления внешнего, внутреннего каркасов диаметров 60х40, 40х20 – 250-300 мм. Важно соблюдать шахматный порядок, чтобы при тепловом расширении не порвали сварочный шов. Большее количество ребер жесткости поможет выдержать большие нагрузки, в том числе ветровые. Обшивая каркас, например, листами профнастила, внутри каркаса лучше сделать дополнительную трубу, например, диагонально, таким образом можно будет закрепить заполнитель дополнительными креплениями. Так он будет меньше раздуваться от порывов ветра.

Грунтовка – обязательный процесс обработки конструкции. Независимо, будет сверху краска, либо обойдется без нее, грунтовать нужно непосредственно сами металлические детали. Особенно касается это деревянных ворот, которые придется дополнительно грунтовать, морить, обрабатывать веществами, предотвращающими гниение. Особенно необходимо хорошо промазывать места стыков, сварочные швы, петли.

Петли привариваются согласно чертежам на одинаково расстоянии, одинаковой высоты. Выполняя стойку из кирпича, а отвод арматуры не был предусмотрен, тогда нужно сначала к кирпичу прикрепить дюбелем швеллер, а затем приварить петлю. Петли делают с доводчиками, автоматические, механические, вваренные в конструкцию, выдвинутые на определенное небольшое расстояние. Задвижки должны максимально подходить хозяину, именно данное соответствие впоследствии определит, насколько удобно будет работать с воротами. Задвижки, петли периодически необходимо обрабатывать специальными смазками, устраняя скрип, заедание механизмов.

Подготовка чертежа

Для подсчета количества материалов нужно составить чертеж будущих ворот. Распашные модели могут быть одностворчатыми или двухстворчатыми. Первые занимают много свободного пространства при открытии и закрытии, неустойчивы при сильном ветре (явление парусности).

Последний фактор можно нивелировать увеличением количества каркасных элементов, однако из-за этого повысится нагрузка на петли, в результате створка перекосится. Поэтому одностворчатыми стоит делать только малогабаритные ворота.

Двухстворчатая конструкция наиболее популярна и практична, но дороже в производстве, поскольку здесь больше петель и каркасных деталей. Створки могут иметь одинаковую или разную ширину.

На схеме ворот необходимо предусмотреть:

• суммарную ширину конструкции;
• ширину створок;
• конструкцию каркаса с размерами его деталей;
• места монтажа петель;
• место монтажа внутреннего шпингалета;
• количество и ширину опор, а также глубину, на которые они будут укапываться;
• местоположение и габариты калитки;
• место и метод монтажа замка.

Конструкции ворот

По способу открывания, ворота из профильной трубы и профнастила могут быть откатными или распашными. Единое полотно откатных ворот сдвигается в сторону вдоль линии установленного ограждения участка. Перемещение такой конструкции может осуществляться вручную, но чаще для этого устанавливается механический привод с электродвигателем.

Основное достоинство откатных ворот заключается в том, что для их открытия не требуется наличие свободного места со стороны улицы или двора. Однако, при больших размерах полотна, необходимо усиление всей конструкции или установка специальных элементов, чтобы дальняя от несущей опоры сторона не проседала вниз под собственным весом.

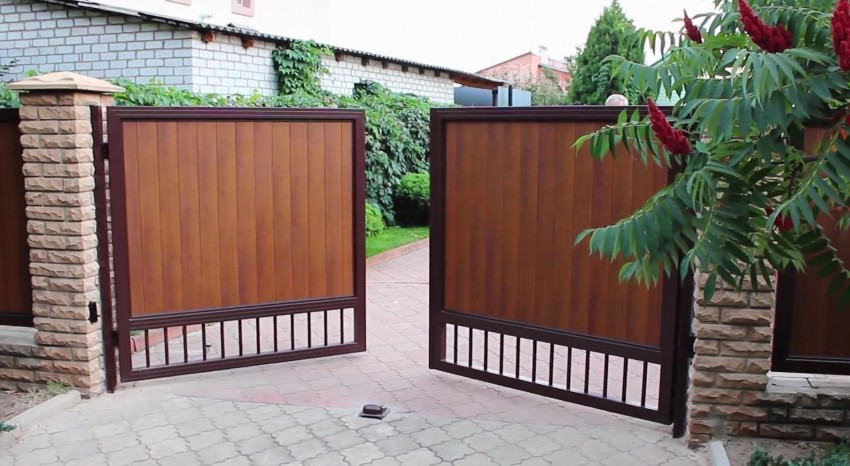

Распашные конструкции

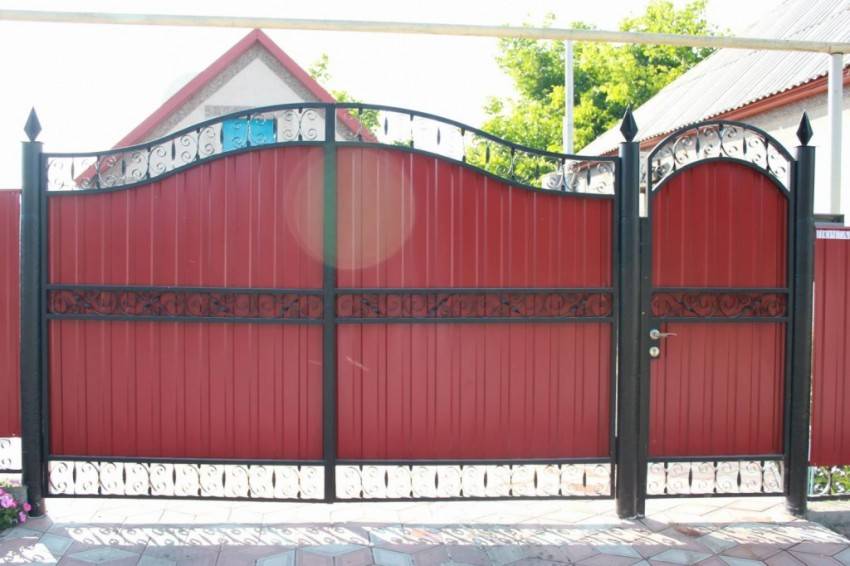

Это более простые ворота из профнастила с калиткой, состоящие из 1 или 2 поворотных полотен, каждое из которых установлено на отдельном опорном столбе. Калитка для прохода людей может быть смонтирована отдельно или располагаться на поверхности одной из створок.

Вариант ворот с укосинами.Вариант ворот с верхней перемычкой и перекладинами.

Благодаря простому устройству, распашные ворота из профнастила можно изготовить своими руками и выполнить их монтаж самостоятельно.

Схемы и чертежи распашных ворот из профнастила

В комплект проектной документации входят:

1. Сборочные чертежи ворот из профнастила.
2. Чертеж изготовления отдельных деталей.
3. Подробная спецификация металлических профилей.

Небольшие легкие дачные ворота из профнастила можно изготовить и установить по эскизу ворот из профнастила без разработки специально для них всей проектной документации. Но сечение металлических профилей каркаса ворот и опорных столбов, а также конструкцию металлических цилиндрических петель лучше взять из типового проекта.

Для каркаса ворот из профнастила обычно используют трубчатые металлические профили минимальным сечением 40×20 мм, а максимальным — 60×40 мм. При этом выбор профиля зависит от ширины проема ворот, а также от того, будут ли створки ворот глухими или в одну из них встраивается калитка.

Петли для подвешивания ворот лучше выбрать с подшипниками. Это позволит воротам открываться легко и плавно, без применения для этого значительных усилий. Кроме того, такие петли можно смазывать гораздо реже, чем обычные.

Столбы для ворот из профнастила являются наиболее ответственной частью все конструкции ворот. Именно они должны выдерживать как ветровые нагрузки, так и нагрузку от собственного веса ворот. Поэтому для столбов лучше не использовать профильную трубу с сечением меньше, чем 80×80 мм, а для ворот, с размером проема больше 3.5 м, рекомендую изготовить столбы из трубы сечением 100×100 мм.

Даже если столбы ворот выполняются из кирпича, внутрь кладки устанавливается профильная труба одного из указанных выше сечений. Причем не менее, чем на 0,5 м она должна быть вмонтирована в бетонный фундамент, служащий основанием для кирпичной кладки. При этом закладные для установки петель ворот должны быть связаны с профильной трубой с помощью электросварки или надежного болтового соединения.

Читайте по теме:

Ворота из профнастила распашной конструкции

Если Вам нужны надежные, прочные и недорогие ворота из профнастила — то Вам подойдет классический распашной вариант. О том, как сделать и установить такие ворота читайте в статье.

Как установить ворота из профлиста?

Хотите знать, как правильно установить ворота из профнастила, чтобы они служили Вам долгие годы? Какой для них нужен фундамент? И каркас? Тогда читайте статью — в ней есть все, что Вам нужно.

Расходные материалы и инструменты

На основании чертежа стоит определиться с используемыми стройматериалами и их количеством. Для создания ворот нужно купить:

• профнастил;
• самонарезающие шурупы;
• труба из стали с сечением не меньше 60 на 60 мм и толщиной стенки 3 мм;
• профильного типа трубы типовых размеров 60 на 20 мм или 40 на 40 мм;
• профтруба сечением 20 на 20 мм;
• стальной лист;
• замок, петли, фиксаторы;
• грунтовка для металла и красящее средство;
• элементы для декора (если вам будет нужно).

Инструменты, которые нужно подготовить: сварочный агрегат, дрель-шуруповерт, уровень, ножницы для листов из стали, рулетка, болгарка, кисти.

Особенности проектирования и монтажа

Перед тем, как сделать распашные ворота своими руками по чертежу, следует разобраться со схемой конструкции, на которой должны быть указаны:

1. Размеры створок и стоек;
2. Размещение поперечных деталей на распашной части ворот;
3. Расположение запирающих элементов.

Стандартная конструкция ворот состоит из прямоугольного каркаса, сделанного из металлопрофиля (круглого, то есть трубы, или прямоугольного). Диаметр сечения профилей – от 2,5 до 4,5 см. Створки изготавливаются из металла и укрепляются поперёк (или по диагонали) с помощью поперечи диаметром 2–4 см. Количество таких элементов, необходимых для повышения жёсткости конструкции, зависит от высоты и ширины ворот.

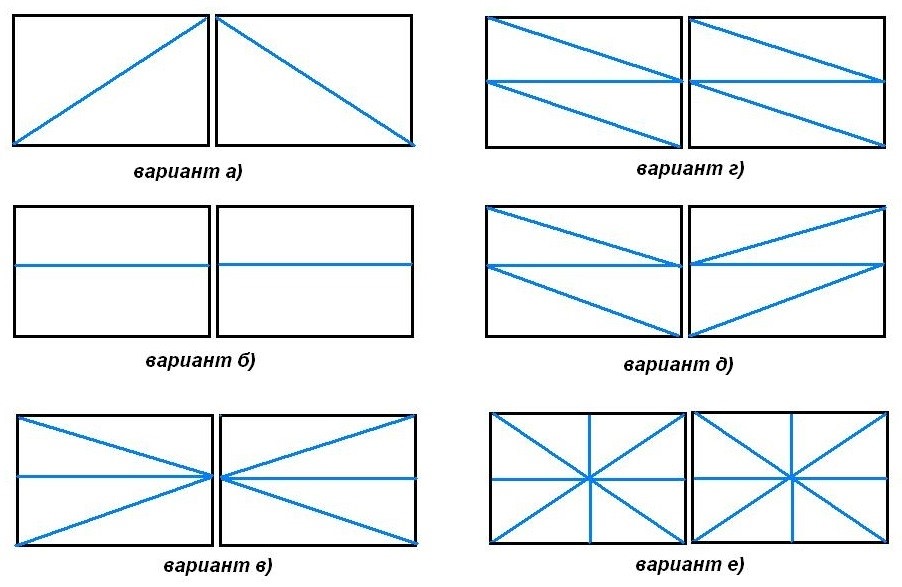

Варианты каркасов для ворот

Установка опор

Порядок установки воротных столбов:
1. В качестве опорных конструкций может использоваться трубы или профиль 2,5 мм диаметром от 60 мм и выше. Использование уголка не рекомендуется: он не способен обеспечить конструкции необходимую жесткость. Для поперечных перекладин профиль может быть чуть уже: до 30 мм.

Совет
. Слишком массивный каркас создать слишком большую нагрузку на опорные столбы, поэтому при выборе толстостенного профиля соответственно усиливаются и они.

Опорные столбы

1. Для их установки готовится котлован на глубину промерзания грунта (при этом его глубина не может быть менее 1 м). К примеру, в Московской области она будет равна 1,4 м. Выкопать котлован можно с помощью земляного бура или вручную. При этом его диаметр должен как минимум в два раза превышать сечение трубы.

Котлован для заливки опорных столбов

2. Перед заливкой бетона на дне котлована устраивается песчано-щебневая подушка высотой 20 см. 3. Столбы закрепляются в котловане, выравниваются с помощью уровня и заливаются песчано-цементной смесью. Установка ворот производится не менее чем через неделю после ее полного схватывания.

Совет
. Для предотвращения от растрескивания бетона перед заливкой землю вокруг следует пролить водой и утрамбовать. Для предотвращения от преждевременного просыхания верх фундамента следует прикрыть пленкой и периодически смачивать водой.

Выбираем необходимый материал

Трубы из профиля – продукт универсальный. Они широко используются на разных этапах строительных работ, начиная от обустройства фундамента и заканчивая отделочными работами. Трубы могут отличаться по типу сечения: прямоугольные, круглые, квадратные, овальные. А также, по своему составу покрытия стали и другим показателям. Трубы производят из следующих типов стали:

Металлический профиль из нержавеющей стали очень лёгкий. По большей части используют в мебельной промышленности для производства мебельных каркасов.

В отличие от металлического нержавеющего профиля оцинкованная и углеродистая сталь как нельзя лучше подойдёт для изготовления и сборки каркаса ворот. По производственному типу трубы делят:

В первом варианте получаем улучшенную устойчивость, высокую сопротивляемость к негативным природным явлениям, различного рода вибрациям и давлению. Но к сожалению, бесшовные материалы, стоят не дёшево.

Сварные горячекатаные трубы – это идеальный вариант для сборки каркасов и других конструкций.

Горячекатаные заготовки не имеют единой цены. Чтобы собрать ворота не обязательно покупать дорогой материал. Вполне подойдёт металлический профиль средней и/или низкой ценовой категории.

Раздвижные

Откатные более популярны на территориях, которые не подвергаются обильному выпадению снегов, слишком сильному снижению температуры воздуха. Формируются так, чтобы при закрывании двигались по швеллеру в фундаменте из бетона. Управляются обычно автоматическими механизмами, что дает возможность функционировать дистанционно.

Раздвижной с одной створкой

Возводить начинают с эскиза, на котором отмечаются все размеры. Ширина проема не больше 4 м, а высота равняется ограждению.

Требуется приготовить все комплектующие, инструменты. Самыми подходящими полотнами становятся профилированные металлические листы, профнастил. Некоторые хозяева для обшивки отдают предпочтение деревянному брусу, кованным, чугунным элементам.

Раздвижные с двумя створками На земле формируется рельс или профиль. По нему система движется после навешивания на ролики. Сверху также могут монтироваться роликовые детали, дополнительные скобы, они помогут фиксировать во время передвижения.

Откатные ворота из профнастила: инструкция по изготовлению с фото процесса

Подобные конструкции пользуются особой популярностью из-за возможности экономии внутреннего пространства небольших дворов. Предлагаем разобраться с тонкостями монтажа откатных ворот из профнастила, познакомившись с фото, подробно описывающими процесс монтажа.

Для открытия откатной системы требуется минимум местаФОТО: content.onliner.by

Чертежи и схемы

Приступая к разработке схемы откатных ворот для частного дома из профнастила, стоит внимательно рассмотреть фото готовых конструкций и изучить их отличительные особенности. Это позволит лучше разобраться в особенностях и приобрести необходимые узлы. Такая система включает:

• несущую платформу;
• уловители;
• несущие тележки;
• накатной ролик;
• плату, предотвращающую раскачивание створки в момент движения;
• систему автоматики, если ворота решено сделать автоматическими.

Схема откатных воротФОТО: content.onliner.by

Инструкция по изготовлению

Монтажные работы начинаются с установки опорных столбов. Процесс аналогичен описанному для распашной системы. Глубина подготавливаемых ям в этом случае должна быть около метра.

Для его формирования потребуется швеллер шириной 14–22 см и арматура с поперечными размерами 15 мм. Работы выполняются в следующей последовательности:

• из арматуры и швеллера изготавливаются армирующие элементы. Для этого пруты режутся на части и привариваются к полке швеллера;
• выкапывается траншея, на дне которой формируется подушка из песка толщиной 15 см;
• устанавливаются «банкетки» из арматуры;
• готовится раствор бетона и заливается в подготовленную траншею. Даётся время для его полного застывания.

Фундамент должен быть достаточно прочнымФОТО: zabor-zabory.ru

Изготовление каркаса производится в следующей последовательности:

• трубы отрезаются в размер согласно чертежу;
• места соединение очищаются, обезжириваются, грунтуются и окрашиваются;
• варится внешний каркас;
• приваривается обрешётка, к которой будет крепиться профлист;
• крепится отделочный материал.

Все основные комплектующие стоит приобрести заранееФОТО: vorotas.com.ua

Сборка конструкции осуществляется в следующей последовательности:

• на ролики устанавливаем раму. Прихватываем её с помощью сварки, предварительно обеспечив требуемое пространственное положение. Выверив положение всех элементов, окончательно их привариваем;
• привариваем уловители, концевой ролик;
• контролируем положение накатного ролика. Он должен находить на уловитель;
• проверяем геометрию каркаса;
• обшиваем раму профнастилом.

Более детально с процессом сборки откатных ворот можно познакомиться в следующем видео:

Watch this video on YouTube

Watch this video on YouTube

Распашной тип

На фото ворот можно увидеть самую простую в выполнении модель. Конструкция такого плана обустроена вместе с калиткой. Это достаточно распространенный вариант для частного дома. В качестве основы используют столбы, их устанавливают по ширине. Третий столб необходим для того, чтобы установить точную ширину калитки.

Монтировка происходит по такой схеме ворот:

Сначала створки ворот, калитки устанавливают на приваренные петли, что находятся на столбах. Это важный этап, ведь в зависимости от него в будущем будет определена сторона их открытия.

Выделяют вариант изготовления, который подразумевает использование исключительно древесины. В таком случае стоит закрепить доски на усиленную раму.

Тяжелые конструкции ворот не стоит использовать, ведь это весомая нагрузка на петли и опорные столбы. Лучше всего придерживаться соответствия весу створок. Закрывающее устройство пригодиться для петли замка, можно использовать мощную защелку.

Данный тип действительно простой при установке. Работы можно сделать самостоятельным путем. Стоит рассмотреть в этом случае также недостатки.

Возможен при установке наклон опорных столбов, а также провисание створок. Данный недостаток наблюдается, если установка была изначально нарушена. К причинам относят также неправильный расчет веса створок

Важно заглублять фундамент опор. Тяжелый материал усугубит ситуацию

Вес петель должен соответствовать материалу.

Преимущества такого выбора состоят в следующем:

• экономное, достаточно компактное размещение, надобность расчищать дополнительное место для установки отсутствует;
• легкие монтажные работы.

Основные этапы изготовления створок для ворот

Разметка стыков профиля

4. Профили воротины раскладываются на ровной поверхности и плотно стыкуются по углам. Для закрепления конструкции можно использовать угловые струбцины (зажимами для фиксации). Чтобы воротину не «повело», перед сваркой следует проверить угольником
правильность расположения профилей внутри конструкции, а затем снаружи. Горизонтальность поверхности выверяется с помощью уровня
.

Проверка горизонтали и углов

5. С помощью рулетки
также контролируется высота и ширина воротины. В случае ошибки проверяется правильность срезки углов и расположение каждой из деталей.

Совет
. Если швеллер или профиль чуть прогнут, его можно выровнять молотком, предварительно прогрев металл над газовой горелкой.

Проверка высоты и ширины конструкции

6. После подгонки всех узлов швы по углам вначале прихватываются, а затем завариваются сплошным швом. Все места сварки зачищаются болгаркой с лепестковой насадкой. В дальнейшем перед покраской небольшие раковины (пустоты), образовавшиеся в местах швов, можно обработать автомобильной шпаклевкой.7. Далее пристыковываются поперечные
перекладины под углом 90°. Чтобы ворота не «скрутило», кроме поперечных, для усиления жесткости в них должна быть устроена хотя бы одна диагональная перемычка
. Определить угол ее сопряжения с профилем воротины можно только опытным путем: он зависит лишь от конструкции ворот.

Перекладины, идущие поперек воротины и по диагонали

8. Для навески ворот одна из сторон должна быть усилена с помощью небольшого отрезка из металлического уголка.

Усиление металлической полосы для приваривания петель

Крепление профилированного листа

В простых конструкциях профнастил монтируется с внешней стороны распашных ворот. Более сложный и тяжелый, но красивый и аккуратный вариант предусматривает обшивку с двух сторон. Накладка листов производится с обязательным перекрыванием соседних полотен на одну общую волну.

Закрепление осуществляется при помощи специальных кровельных саморезов под шестигранную биту с шайбой и резиновой прокладкой. При этом вкручивание крепежа производится не только в раму по периметру, но и во все горизонтальные и диагональные перемычки.

Крестообразные перемычки.

Рекомендуемый шаг между крепежными метизами — 80-100 мм. Вместо саморезов можно использовать заклепки с возможностью установки с одной стороны при помощи специального инструмента. Это обойдется дороже, но позволить избежать коррозии крепежа и возможного образования ржавых потеков со временем.

Проект – всему голова

Начинать изготовление ворот следует с подготовки проекта, т.е. чертежа, на котором указаны все особенности и размеры будущей конструкции. Поэтому прежде чем его составить, необходимо определиться со следующими нюансами изделия:

• типом конструкции – чаще всего ворота делают распашными или сдвижными;
• дизайном – во многом зависит от конструкции и материалов;
• размером – подбираются с учетом индивидуальных требований;
• расположением калитки – может быть встроенной в ворота или в виде двери на отдельной стойке.

Когда вы будете четко представлять будущие ворота, изобразите их на бумаге. Базовые элементы конструкции всегда одинаковые – в основе используется каркас, который представляет собой раму, укрепленную перемычками и подкосами. Рама, как правило, обшивается листовым материалом. Для этих целей обычно используют листовую сталь или профнастил.

Несущую функцию выполняют стойки или столбы. Чаще всего в качестве последних применяют профилированные трубы, которые вкапывают в землю и бетонируют. Иногда используют бетонные столбы или возводят их из кирпича. Полотна ворот крепятся к ним при помощи навесов.

При составлении чертежей вы можете взять за основу предложенные нами проекты, подкорректировав их размеры.

Виды гаражных ворот

Чтобы говорить о дальнейшей работе, рассмотрим основные типы гаражных ворот. Хочу заметить, что некоторые типы распространились совсем недавно:

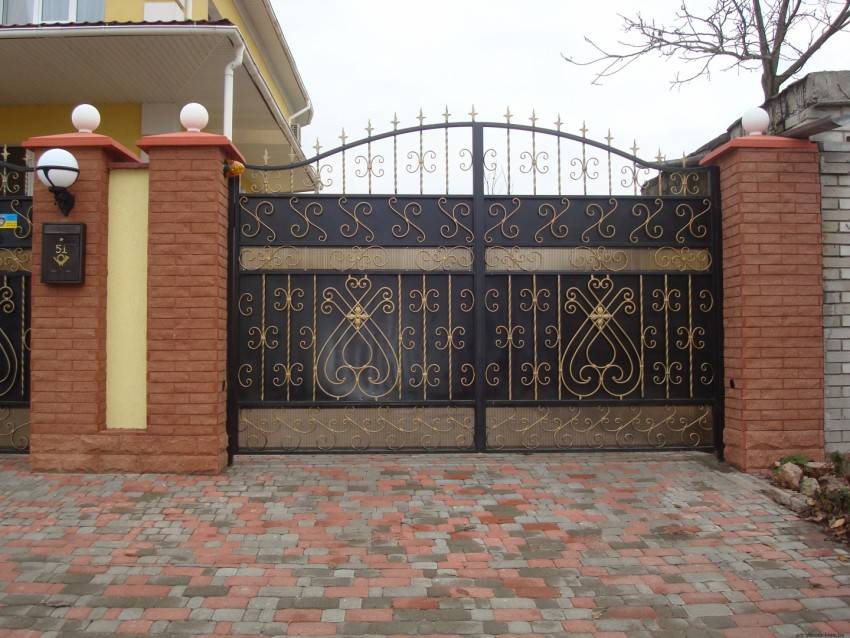

1. Распашные ворота. Самый давний, по совместительству и надежный вид ворот. Он используется не обязательно для гаража. Такой вид ворот, если разбираться, можно увидеть даже в самых сложных эксплуатациях. Две створки, зафиксированные на рамочных петлях, это вся составляющая ворот. При правильной сборке, створки будут закрываться достаточно плотно, не образовывая прощелин промеж рамы. Механизм — простой, работа — надежная. Явным плюсом является то, что они обычно открываются наружу, внутри гаража не требуется места для работы, поэтому весь гараж остается свободным для хранения.
2. Откатные ворота. Вся конструкция состоит из одной створки, отъезжающей в одну из сторон, как правило параллельно стене фронтальной стороны. Также можно использовать откатные ворота с двумя створками, тогда конструкция будет расходиться в разные стороны.
3. Подъемно-поворотные ворота. Конструкция подразумевает собой створку, открывающуюся методом подъема ворот под покрытие потолка. Функционирует с помощью шарнирно-рыжачной схемы механизма. Сделать такую схему довольно не просто, необходимо обладать профессиональными знаниями в области инженерии. Самостоятельно можно попробовать установить такие ворота с готовой сборки. Главным преимуществом данного вида ворот большое количество сэкономленного места.
4. Роллетные ворота. Гаражные ворота с рольставнями являются одним из самых аккуратных решений для гаражных ворот. Однако самая редкая конструкция из уже нами изученных. Считается довольно ненадежной. Однако допустима для установки в тех местах, где охраняется объект. Выглядит такая система как несколько полос из алюминия, которые сворачиваются под потолок.
5. Круглые угловые ворота. Гаражные ворота такого типа были одной из первых разновидностей гаражных ворот на рынке. Дверные панели, часто состоящие из дерева, вставляются на ролики, подвешенные сверху, и направляются по каналам в направляющих в полу, чтобы следовать желаемому пути.

Более современные интерпретации этого типа ворот привели к использованию алюминиевых, стальных и деревянных панелей.

С меньшим упором на нижнюю ходовую часть и большим упором на верхнюю направляющую для универсальности на месте.

Большие размеры можно использовать с круглыми угловыми дверями, при этом не возникает проблем с провисанием больших ворот с рольставнями, подъемно-поворотными или секционными.

Вес распределяется равномерно, что означает, что возможна почти безграничная ширина.
