Винтовые и забивные сваи для забора: виды и монтаж

Особенности

Винтовые сваи представляют собой пустотелые трубы с резьбой, оборудованные сварным наконечником. Для строительства забора на каменистых почвах используют комбинированные, с дополнительными лопастями, модели. Они обеспечивают равномерность нагрузки на металлическую трубу и увеличивают прочность конструкции. На торфяных и песчаных грунтах используют сваи с закрытым наконечником, на всех остальных – с открытым. Трубы выпускаются с различным диаметром, выбор которого зависит от почв, высоты заграждения, материала для заполнения, наличия калитки и въездных ворот, от ветровой нагрузки и уровня промерзания грунта.

Наиболее распространёнными считаются трубы диаметром 76 и 89 мм. Они предназначены для монтажа забора из профлиста, шифера, металлического штакетника и готовых сварных секций. Для облегчённого заграждения из сетки рабицы или деревянного штакетника достаточно будет свай с диаметром 57 мм.

Винтовые сваи устанавливаются в землю ниже уровня промерзания грунта. Монтаж производится с определённым шагом, равным длине одной секции. Сверху на них монтируются столбы, между которыми и размещается заполнение. В качестве них часто используются трубы чуть меньшего диаметра, которые вставляются в полость сваи и надёжно фиксируются в ней.

Винтовые сваи для заборов

Винтовые заборы, как понятно из названия, монтируются при помощи винтовых свай, которые или являются фундаментом для заборных столбов, или выполняют их функцию.

Они представляют собой металлические пустотелые трубы, один конец которых заострен и имеет резьбу. Для защиты от коррозии, на них наносится специальное антикоррозийное покрытие.

Сваи принято различать по нескольким параметрам.

Во-первых, они делятся по виду резьбы:

• имеющие стандартную резьбу (рис. 1);
• с лопастями;
• с комбинированной резьбой (рис. 2).

Сваи с разной резьбой различаются не только внешне, но и тем, какую нагрузку они рассчитаны выдерживать. Самыми надежными считаются с лопастями, но являются и самыми дорогостоящими. Они, как правило, имеют две лопасти, что увеличивает надежность опоры, потому как вторая предназначена распределять давление, которое оказывается на сваю. За счет этого улучшается несущая способность, а кроме того появляется возможность применения их на любых видах грунта.

Во-вторых, сваи различаются по своему диаметру.

Наиболее популярные сечения для установки заборов:

• диаметром 57 мм;
• диаметром 76 мм;
• диаметром 89 мм.

Но самыми распространенными в строительстве заборов являются сваи из труб, диаметр которых равен 76 мм.

В-третьих, их различают по способу изготовления:

• сварные;
• комбинированные;
• литые.

Наиболее популярны для возведения заборов сварные сваи. Литые же, способные выдерживать большие нагрузки, оптимальны для строительства домов.

Что касается комбинированных свай, то по своим качествам они уступают первым двум видам, поэтому их используют намного реже.

Сварные сваи

Сварная свая – это металлическая труба, один конец которой имеет вид конуса с приваренными к нему лопастями. Его обрабатывают специальным антикоррозийным составом. Лопасти, как и конус, формируются плазменной резкой, благодаря чему обеспечивается точность изделия. Они отлично подойдут для установки забора, так как в этом случае на них не будет оказываться серьезной нагрузки, но для строительства дома они непригодны из-за невысокой прочности.

Винтовые сваи, имеющие сварной наконечник, в свою очередь, делятся на несколько видов:

• для каменистого грунта – имея двойные лопасти, они создают надежное сцепление с грунтом. Использование их для строительства заборов нерационально, из-за отсутствия серьезных нагрузок на них;
• с наконечником открытого типа – подходит для любых грунтов;

с наконечником закрытого типа – также подойдет для грунта любого типа.

Литые винтовые сваи

Литая свая имеет винтовую конусовидную сторону. Их изготавливают с помощью литья по идеально точным моделям, в виде определенных форм. Именно с их помощью и создается монолитный наконечник с лопастями. Главное их преимущество – это высокая прочность при длительной эксплуатации, благодаря тому, что выполняются они полностью стальными.

Литые винтовые сваи различают по тому, для каких типов грунтов они предназначены. Они бывают:

• стандартными. Для обычных грунтов с крупными лопастями;
• для участков с высокими грунтовыми водами. Со средними лопастями, гарантирующими, что во время ввинчивания, грунт не будет разрыхляться;
• для вечномерзлых грунтов. С лопастями небольшого размера, которые облегчают работу по установке сваи и исключают риск перекоса.

Классификация элементов конструкции и технология возведения

Типичный свайно-ростверковый фундамент.

Сваи – виды и особенности

По материалу изготовления различают железобетонные, деревянные и металлические сваи:

Деревянные используют в основном под постройку зданий из того же материала, часто это хозяйственные постройки, беседки, бани. Для возведения жилых помещений обычно обустраиваются более долговечные фундаменты. Установка может производится как одиночно, так и группами по 3-4 столба в связке для повышения прочности и несущей способности.

Металлические сваи могут быть забивными или винтовыми, но чаще встречается второй вариант. Винтовой свайный столб представляет собой металлическую трубу, погружной конец которой выполнен в виде конуса с винтовой лопастью для завинчивания. Конусовидный наконечник может быть литым или приварным. Литые сваи более надежны и долговечны, так как у них нет сварного шва, прочность которого снижена. Стальное изделие обязательно проходит процесс обработки антикоррозийным покрытием, а в процессе монтажа полость трубы заливают бетоном. Срок службы такого фундамента может достигать до 400 лет.

Железобетонные сваи изготавливают из армированного бетона, на предприятии (забивные) либо непосредственно на участке (набивные).

Железобетонные забивные сваи.

По методу установки сваи разделяют на несколько категорий:

1. Забивные. Установка производится при помощи специальной техники – сваебойных машин, вибропогружателей и оборудования, которое производит установку путем вдавливания столба в грунт. При использовании этого типа свайных столбов земляные работы могут не проводиться вообще, либо снимается только дерн.
2. Винтовые. Устанавливаются путем вкручивания, вручную при помощи кабестана, либо, в массовом строительстве, с использованием спецтехники.
3. Буронабивные. Монтаж представляет собой три этапа: бурение скважины, установка осадных труб с арматурой и бетонирование.

Ростверк – классификация и особенности

Один из вариантов ростверкового фундамента.

По материалу изготовления ростверки бывают:

• железобетонными заливными;
• деревянными;
• из готовых ЖБИ-изделий;
• металлическими.

По расположению относительно грунта:

• висячими (обустраиваются на некотором расстоянии от земли) ;
• мелкозаглубленными (погружаются в грунт на небольшую глубину);
• заглубленными (основательно погружаются в землю; выполняют не только связующие функции, но и участвуют в распределении нагрузок на грунт наравне со сваями).

Ростверковый каркас из бруса.

Чаще всего в строительстве используются висячие ростверки. Они приподнимают здание над землей, а монтаж отличается простотой и небольшой стоимостью.

Фундамент с заглубленным ростверком используют редко – по сути, он сам и его обустройство напоминает ленточный тип оснований, только укрепленный свайными столбами. Это значит, что процесс монтажа усложняется – рытье котлована, обустройство дренирующей песчаной подушки и т.д

Перед установкой свай проводятся подготовительные работы.

Этап 1 – Подготовительный

Включает в себя:

• геологические исследования;
• расчет последующих нагрузок и планировку расположения свай;
• составление проекта и необходимых чертежей.

Этап 2 – Подготовка территории

Разметка участка под свайный фундамент.

Включает в себя:

• очистка местности под постройку;
• снятие верхнего слоя почвы (при необходимости);
• разметка территории согласно планировке – отмечаются места расположения внутренних и внешних свай.

Этап 3 – Монтаж свай

Забивание железобетонной сваи в грунт.

Включает в себя:

-для забивных:

• установка столбов с помощью сваебойной техники;
• выравнивание надземной части столбов путем подрезания до нужного уровня.

-для буронабивных:

Выбор винтовых свай в зависимости от конструкции забора

В отличие от фундамента жилища, надворной постройки сваи не нужно погружать до несущего пласта. Достаточно заглубить их на 40 – 60 см ниже отметки промерзания. На участках со сложной геологией (торф, рыхлый грунт) можно выбрать двухлопастные модификации длиной 3 м, оставив наконечники в качестве столбов для заборных секций. При выборе необходимо учесть характеристики свай СВС:

• литой наконечник неоправданно дорог для ограждения
• пика из тела сваи обеспечивает максимальную жесткость конструкции, проще в изготовлении, соответственно дешевле
• наконечник, полученный срезом трубы под 45 градусов, является бюджетным вариантом, но, закручивать его тяжелее (актуально для ограждения больших территорий)
• шурупы с мелкими многозаходными лопастями чаще применяются в более серьезных конструкциях, стоят дорого
• наконечники-коронки с несколькими зубьями используются в вечномерзлых грунтах

Рекомендуемые параметры отдельных элементов винтовой сваи имеют вид:

• лопасть – минимум один заход, толщина от 5 мм, шаг винта 5 см (на такую глубину СВС погрузится за один оборот)
• труба (тел сваи) – стенка от 4 мм, диаметр 45 – 76 мм, обязательно бесшовная
• антикоррозионное покрытие – оптимальная защита для комбинированных конструкций (часть эксплуатируется в земле, другая на воздухе) горячее цинкование (слой 100 – 200 микрон, молекулярная адгезия в сталь), эпоксидные, битумные лаки по двум слоям грунта либо полимерное, стекловолоконное покрытие
• длина сваи – 1,5 – 2 м в качестве фундамента, 3 – 4 м для винтовых стоек
• наконечник – крестообразный, срез трубы под 45 градусов или сварной из тела сваи

Для сложного рельефа (склоны, неровный ландшафт) предпочтительнее вкручивать короткие сваи, монтировать столбы по оголовкам, площадками которых проще всего исправить криволинейные участки.

Устройство свайного фундамента

Как правило, такой фундамент состоит из свай, соединяющихся в верхней части при помощи ростверка в виде балки или плиты. Также можно установить фундамент без ростверков, но со сваями-колоннами

При возведении основания важно учитывать уровень размещения ростверка — он бывает высоким или низким. Что касается низкого варианта, он может находиться не только на нулевой отметке, но и ниже. Установка свайного фундамента осуществляется с использованием разного количества свай

Все определяется характером и максимальным значением будущих нагрузок

Установка свайного фундамента осуществляется с использованием разного количества свай. Все определяется характером и максимальным значением будущих нагрузок.

Их можно разместить по одной опоре. Иногда используются ростверки ленточного типа, которые имеют один или несколько рядов свай. Также можно выделить своеобразные свайные кусты, состоящие из нескольких элементов. Их используют для монтажа колонн.

Технология установки фундамента предусматривает различные способы заглубления свай в землю. Можно использовать способ, при котором они забиваются при помощи молотов или вибропогружателей без выемки грунта. Можно использовать и вдавливающие механизмы. В качестве забивных используются железобетонные или стальные сваи. Также можно использовать конструкции из бревен хвойных пород древесины.

• Набивные сваи из железобетона. Для их заглубления необходима выемка земли. Их устанавливают методом погружения труб и последующего их заполнения бетоном. Когда бетон схватится, трубы можно извлечь.
• Используют не только железобетонные, но и бетонные конструкции. Для их установки используют метод погружения инвентарных труб с их извлечением при заполнении отверстий бетоном. Также используется предварительная выштамповка скважин конусной формы, в которые заливается бетонная смесь. Можно использовать и метод виброштампования жесткой бетонной смеси в отверстия. Для заглубления свай-оболочек в землю используется вибропогружатель с параллельным извлечением грунта. Подобные оболочки заполняются полностью или частично бетонным раствором.
• Буровые сваи монтируют путем бурения скважин в земле. Затем их армируют и заполняют бетонной смесью. Можно выделить несколько способов установки в разные типы грунта. Поэтому появились буронабивные сваи неполного или полного круглого сечения, с уплотненным забоем или камуфлетной пятой, буроинъекционные и буроопускные, а также столбы.
• Винтовые сваи монтируют способом ввинчивания конструкций из стали в грунт с использованием винтовой нарезки.

Особенности строительства

Этот вид ограждения отличается от других. Винтовые сваи, которые используются при его возведении, имеют свои отличительные характеристики. Сравнивая их с другими стройматериалами, можно убедиться, что их цена оптимальная.

Что представляют собой винтовые сваи для забора

Это металлические трубы с тупым и заостренным концом, на котором находятся винтовые лопасти. Материалом для их производства служат прочные бесшовные цельнотянутые трубы из стали. Применение такой технологии позволяет сделать корпус более устойчивым к коррозионным процессам. На длительность эксплуатации сваи со сварным наконечником оказывает влияние на качество шва. Отзывы помогут выбрать нужные изделия.

Толщина трубы варьируется в диапазоне от 4 до 7 мм. Сваи могут отличаться по длине. Самые короткие равны 1 м. Конструкция наконечника облегчает монтаж. Изделие имеет отличные показатели сопротивления выдергиванию или сжатию.

Какие у винтовых свай для забора существуют недостатки

1. При монтаже стальных изделий в твердый грунт есть большой риск повредить антикоррозионное покрытие. Если это произошло, тогда в будущем стальной корпус начнет разрушаться, а несущая способность сваи сильно снизится.
2. Если свайное поле устраивается недалеко от путей, где ходят электропоезда, или мест нахождения электрических подстанций, то несущая способность свай также снижается, так как в грунте накапливаются блуждающие токи, вызывающие деградацию металла.

Разновидности свай

Существуют четыре вида:

• С приваренным наконечником;
• С литым наконечником;
• Двухлопастные;
• Имеющие повышенную несущую способность.

Последняя разновидность считается самой надежной. Сваи используются не только для сооружения винтовых заборов, но и малоэтажных домов, ворот, опор для линии электропередач, мостов, теплиц, промышленных объектов.

Почему выгодно сооружать заборы на винтовых сваях

Неоспоримые преимущества винтовых свай:

1. Изделия прекрасно подходят для разной почвы. Оградительное сооружение прослужит много лет независимо от того, находится ли оно на суглинках или торфяниках. Не повлияет на прочность и высокий уровень залегания подземных вод.

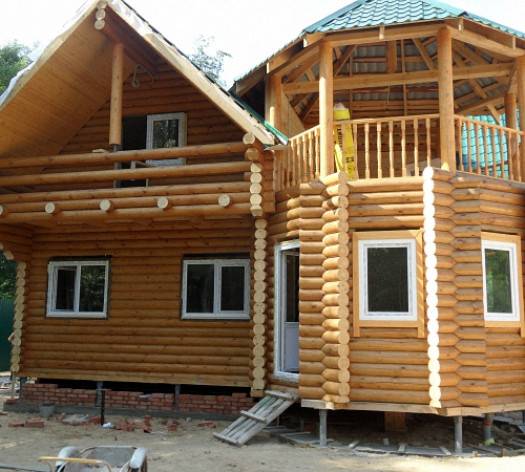

   Пример монтажа различных конструкций на винтовых сваях

   Отзывы строителей свидетельствуют о том, что сваи прекрасно зарекомендовали себя в болотистой местности. Их применение позволяет строить на склонах или рельефах со значительными перепадами высоты.

2. Строительные работы можно начать в любое время года. Эти сваи устанавливаются при любых погодных условиях. Если нужно оградительное сооружение в зоне вечной мерзлоты, это отличный вариант.
3. Простота монтажа. Ограждение легко установить: трубы из металла ввинчиваются в грунт, как шурупы, поэтому нет необходимости задействовать спецтехнику. Так как винтовым сваям не требуется бетонирование опор, стоимость такого ограждения является более чем доступной. Отзывы дачников о фундаменте для свай только подтверждают, что его цена ниже, чем у других вариантов фундамента. В экономическом плане, как и в практическом, эта конструкция выгодна, так как не нужно проводить подготовительные работы. Вкручивание винтовой сваи специальным аппаратом

   Если сравнивать стоимость свайно-винтового основания с ленточным типом или столбчатым, то она ниже на 40–50%.

4. Скорость установки. Одну сваю можно вкрутить приблизительно за 20 или 30 минут. Чтобы на винтовом основании возвести столбы, потребуется 2-3 дня.
5. Продолжительная эксплуатация. Если почитать отзывы владельцев дачных участков, то ограда служит в течение 50 лет.

Когда винтовые сваи перед монтажом обрабатываются специальным средством, помогающим эффективно защитить металл от коррозии, тогда изделия могут эксплуатироваться больше 100 лет.

1. Монтаж в каменистый грунт сложно выполнить таким образом, чтобы не повредить защитное покрытие металлической трубы.
2. Дополнительно требуется антикоррозийная обработка, без которой риск гниения изделия возрастает.
3. Проверить, есть ли скрытые повреждения у закрученной сваи, невозможно.
4. Менеджеры, продающие изделия, в силу своей неопытности или незнания могут рекомендовать купить меньшее количество свай, которое необходимо для возведения качественного основания будущей постройки.

Разновидности винтовых свай для разных грунтов

Виды винтовых свай для разных типов грунта

Выбирая столбы для забора на новом неисследованном участке, нужно пригласить проектную фирму и сделать геологический разрез грунта. Если есть определенные навыки, то можно установить забор на винтовых сваях своими руками. На этом разрезе будет подробно видно, какие грунты и на каком уровне залегают в выбранном под стройку пласте почвы. Как только вам станет известно, на каких грунтах вы будете строить, можете отталкиваться от этих данных и выбирать сваи:

• стандартные – подходят для простых грунтов, это столбы с широкими лопастями;
• средние лопасти стержней – для участков с близкой к поверхности водной линии, не разрыхляют сильно землю;
• сваи под вечномерзлые грунты – при их установке исключается риск перекоса, лопасти крупные в данном случае.

В продажах имеются несколько видов свай:

1. Сварные. Сварной винтовой стержень представляет собой металлическую трубу с винтовым наконечником. Служит она для вхождения в грунт, не нарушая и не разрыхляя при этом всю поверхность почвы.
2. Литые столбы с наконечниками.
3. Литые сваи с оцинкованным наконечником.

Второй и третий виды стержней предназначены для более массивных возведённых конструкций.

Для возведения заборов применять проще всего будет сварные винтовые сваи, так как один стержень вполне пригоден выдержать давление до 5 тонн и прослужить в качестве опорной конструкции как для установки забора, так и для опоры железобетонной плиты.

Главными достоинствами винтовых свай являются:

1. Надёжность и прочность готовых конструкций, сроки эксплуатации которых даже при самых сильных нагрузках составляют не меньше 100 лет, а при обрабатывании защитным составом достигают 150 лет и даже больше.
2. Высокая прочность устойчивости при проседании почвы. При самой высокой степени проседания грунта забору не страшны перекосы.
3. Технологическая универсальность: при правильных монтажных работах сваи никогда не потеряют свою прочность и долговечность.
4. Использование и установка в любой сезон и при разных климатических условиях, независимо от вида почвы.

Внимание! Выбор винтовых свай должен пасть на стержни, которые бы идеально подошли для любого рельефа. Необходимо изучить их технологию и область применения

Обратить внимание стоит на угол закручивания лопасти и на сварочные стыки. Если имеются хоть малейшие дефекты, следует отложить товар. Выбирать необходимо материал, изготовленный из оцинкованного железа или же сваи, окрашенные специальным составом. Стоит учесть, что качественные и надёжные сваи будут правильно размещены в грунте, если на них правильно установлены ровные лопасти.

Преимущества использования винтовых свай для строительства забора

Винтовая ограда занимает лидирующие позиции по оперативности установки. Отпадает необходимость ожидания полного застывания бетонного раствора, хотя капитальность постройки от этого совершенно не страдает.

Если при монтаже все расчеты произведены верно, ваше ограждение будет крепким. А качественные элементы, правильная антикоррозийная обработка, корректно подобранные компоненты дадут гарантию его долговечного использования.

Среди многочисленных потребителей такие заборы получают исключительно положительные отзывы. Популярности им добавляет приемлемая стоимость и отсутствие лишних временных и силовых затрат при возведении.

Не менее ценным является и то, что такая ограда не утратит со временем и своей внешней привлекательности. Декорирование наружной части сваи краской в тон профнастила не только украсит конструкцию, но и надежно защитит от негативного воздействия погодных условий.

Востребованность данной металлоконструкции объясняется огромным числом ее преимуществ:

Простейшие винтовые сваи с единым винтом

1. Высокая надежность. При максимальной нагрузке такая конструкция способна прослужить до ста лет. Если же металлическую сваю обработать специальным антикоррозийным покрытием, то срок эксплуатации продлевается до ста пятидесяти и более лет.

2. Винтовая свая для основания забора невосприимчива к выталкивающим нагрузкам. Благодаря особой конструкции сваи, которая позволяет углублять ее ниже уровня промерзания земли, она не выдавливается грунтом, получая дополнительную устойчивость.

3. На сваи не влияет степень подвижности грунта. Эффект достигается за счет диаметра лопасти, позволяющего ей эффективно противостоять как вертикальным, так и горизонтальным нагрузкам. Именно поэтому винтовые сваи под забор являются самым оптимальным вариантом для местности с высокой степенью грунтовой подвижности.

4. Простота и универсальность конструкции, позволяющая использовать ее вне зависимости от вида грунта, погодных условий и времени года.

5. Оперативное производство (дол трех дней) и быстрый монтаж, который можно осуществить своими руками.

6. Высокая экономичность, которая по сравнению с ленточным или столбчатым фундаментом позволяет получать до 50% экономии. При этом сваи для забора можно использовать повторно, что дает возможность демонтировать их и при необходимости устанавливать в другом месте.





















Разновидности винтовых свай

Винтовые сваи выбирают в зависимости от их вида:

• с литым наконечником;

• с литым наконечником оцинкованные;

• сварные сваи.

Первые два вида используются для утяжеленных конструкций. В случае с обычным забором чаще применяют сварные конструкции. Кроме лопастей, они оснащены конусом, в значительной степени упрощающем вхождение сваи в землю. Лопасти расположены перпендикулярно, что полностью исключает разрыхление земли.

Чтобы не допустить коррозийных процессов, сокращающих срок эксплуатации сваи, сварные лопасти обрабатывают специфическим составом. Благодаря такой обработке забор на таких сваях не только прослужит дольше, но и сможет выдержать значительную нагрузку (до 4 тонн).

Монтаж винтовых свай для установки забора

В зависимости от типа лопасти колеблется и стоимость сваи под забор. Наиболее прочными и долговечными, соответственно более дорогостоящими, являются сваи с литыми наконечниками. Их применяют для каменистого грунта, в который сваи вкручиваются вручную или механически.

Помимо разновидностей лопасти, наконечники различаются ее диаметром, а также собственными геометрическими характеристиками (длиной и диаметром). Подбор необходимой величины осуществляется в зависимости от конкретных почвенных характеристик. Наиболее часто используются диаметры 57 мм в случае с сеткой и 76 мм (из профнастила). Глубина промерзания грунта определяет необходимую длину сваи.

А вот монтаж схожих с винтовыми изделий — не так актуален (если изучить отзывы). Забивные сваи (как круглые, так и квадратные) требуют либо применения спецтехники, либо же человеческих усилий и специального инструмента. Их применение более актуально, когда речь идет о массивных и тяжелых конструкциях, а вот для работы своими руками (для ограды вокруг частного дома) они не столь полезны.
