Фундамент из блоков под гараж: выбираем и делаем

Нюансы закладки фундамента

Утрамбовка песка для предотвращения вспучивания грунта Главная проблема, с которой сталкиваются строители — смотровая яма. После ввода в эксплуатацию в ней образуется конденсат и постоянная сырость. Это связано с перепадом температуры внутри помещения и в яме. Чтобы избежать сырости, гниения автомобиля, лучше вынести смотровую яму за пределы гаража. Если нет такой возможности, делают отдельно от места стоянки авто или герметично закрывают.

Подводные камни заливки:

• Вынимать необходимо весь плодородный слой. Несоблюдение правила приводит к выпучиванию грунта.
• Подушка из песка и гравия обязательна. Она смягчает негативные последствия вспучивания грунта.
• Если песчаная подушка недостаточно утрамбована, возможна усадка.
• Нужно соблюдать пропорции раствора. В густом образуются пустоты. В жидком песок и гравий оседают на дно.
• Малое количество арматуры и недостаток плотности вязки ячеек снижают общую прочность материала.
• Тонкая арматура не противится пучению. Необходимо выбирать прутья 10—14 мм.
• Если арматура касается песчаной подушки, со временем металл внутри бетона начнет ржаветь. Расстояние должно быть 50 мм.
• Близкое расположение арматуры к опалубке грозит отрывом кусков бетона. Расстояние должно составлять не менее 50 мм.

Ошибочный выбор цемента ведет к фатальным последствиям. У каждого есть определенные характеристики. Для фундамента под гараж нужна марка от 200 до 500.

Ленточное основание под гараж

Очень часто для гаражей из пеноблоков возводят своими руками ленточный фундамент двух видов: монолитный или сборный. Стоит отметить, что возведение опорной ленточной конструкции своими руками возможно только при выборе монолитного фундамента. Сборные ленточные опоры необходимо монтировать с помощью грузоподъемной техники, что значительно удорожает строительство, так как аренда подъемных кранов стоит недешево.

Ленточный фундамент можно возводить на участках при следующих условиях:

• Глубина промерзания грунта составляет до 40 см.
• Грунтовые воды не залегают близко к поверхности (глубина расположения водоносного слоя от 1, 2 м).
• Yа участке залегают грунты с хорошей несущей способностью: песчаные, твердые глины и суглинки, грунты с включением обломочных пород.

Технология возведения монолитной ленты

Важно тщательно разметить участок перед заложением основания

Если участок, предназначенный под строительство гаража, удовлетворяет всем условиям, можно приступать к подготовительным работам.

Для начала поверхность участка очищают от бытового и строительного мусора, растительных остатков, засыпают ямы и срезают насыпи. При необходимости производят вертикальную планировку участка – это легко сделать своими руками.

После завершения работ по планировке и уборке участка, можно приступать к разметке границ будущего гаража. Для этого на участке делаются замеры сторон гаража по периметру, в углах забиваются колышки, по которым протягивается бечевка, что поможет соблюдать ровную линию при рытье траншей своими руками для фундамента.

Земляные работы и опалубка

Вырыть траншеи под строительство фундаментной ленты для гаража можно своими руками или с помощью механизированной землеройной техники, но в обоих случаях стоит тщательно зачистить дно и боковые стенки траншей.

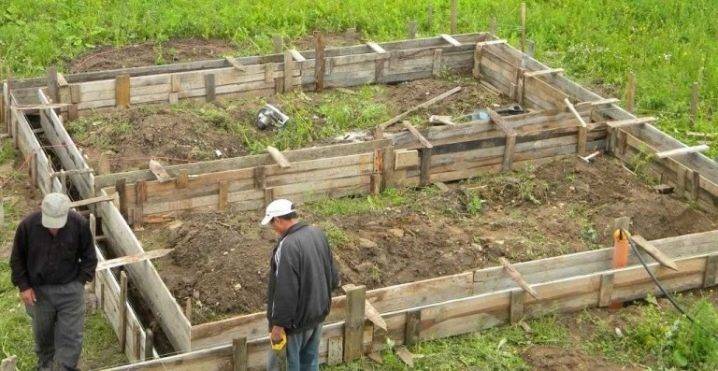

Опалубка ленточного основания выполняется из дощатых щитов

На утрамбованное дно траншеи насыпается песок крупных фракций, который тщательно утрамбовывают, постоянно проливая песчаную подушку водой. Утрамбованный слой песка должен составлять в высоту 10-12 см. По песку укладывают слой мелкого щебня или гальки, который также уплотняют своими руками с помощью ручных или вибротрамбовок.

Опалубку выставляют в траншеях вручную, стараясь соблюдать вертикальное положение щитов. Изготовить щиты следует из деревянных досок, толстой фанеры и ДСП

Также можно использовать для устройства опалубки под фундаментную ленту одноразовую или многоразовую опалубку, в последнем случае очень важно очистить повторно применяющиеся щиты от грязи, пыли, застывшего раствора

Армирование и бетонная заливка

Качественная арматура – залог надежности основания дома

Для повышения прочности опорного основания ленточный фундамент под гараж требуется усилить, для чего в опалубку укладывается пространственный каркас из арматурной стали диаметром 10 мм, который соединяется с помощью сварки или связывается вязальной проволокой.

Каркас располагается в опалубке таким образом, чтобы незащищенная металлическая арматура не выходила на поверхность фундамента. На дно траншеи укладываются бруски или отрезки металлического проката, чтобы приподнять сваренный каркас над песчано-щебеночной подушкой.

Заливка бетонного раствора в опалубку производится одновременно с двух сторон, обязательно выполняется уплотнение бетонной смеси вибротрамбовками. Эта операция с особой тщательностью выполняется в местах соединения арматурного каркаса

Очень важно, чтобы в теле ленточного фундамента не образовывались пустоты

Верхняя поверхность бетонного раствора выравнивается и поливается водой. Увлажнение фундамента требуется выполнять примерно в течение 2 недель. Для предохранения поверхности бетона от растрескивания, ленточный фундамент укрывают несколькими слоями пленки.

Посмотрите видео, как правильно заливать плитное основание своими руками.

Конструкция набирает прочность в течение 28 дней, после чего необходимо выполнить гидроизоляцию из рулонных материалов и приступить к кладке стен из пеноблоков.

Столбчатый фундамент под гараж

Главное положительное качество столбчатого фундамента — возможность установки на глубину до 3,5 м и более. Это делает фундамент подходящим для любого типа грунта.

Ленточный фундамент проблематично устанавливать на глинистых почвах. Столбчатый фундамент устанавливается на глубину ниже промерзания грунта, укрепляется арматурой и служит долго не давая трещин и не перекашивая гараж.

При использовании столбчатого фундамента невозможно сделать подвальное помещение в гараже.

Столбы фундамента, располагающиеся по углам гаража, иногда заходят в землю на 0.5-1 м ниже других. Столбы находятся под всеми стенами здания на расстоянии 1.5-2 м друг от друга.

Столбчатый фундамент обычно делают, используя технологию ТИСЭ. Перед установкой столбов в заранее намеченных точках бурят скважины фундаментным буром.

Чаще всего столбы изготавливаются из железобетонной смеси двумя способами.

Более лёгкий — установка арматуры в пробуренную скважину и заливка в неё железобетонной смеси.

Другой способ затратнее по изготовлению, но обладает лучшими несущими качествами. На свободном месте ложат рубероид, а на него горизонтально крепятся с помощью гвоздей деревянные доски. Сооружается деревянная опалубка, по размерам равная будущему столбу. Стенки опалубки скрепляются гвоздями, чтобы ещё не взявшийся раствор цемента не вытекал. Вместо опалубки можно использовать асбоцементные или металлические трубы.

В опалубке или трубе устанавливают арматурные столбы и заливается железобетонная смесь. Для её изготовления рекомендуется использование цемента марки 300 или 400. Отдельно изготавливается опорная плита. Её высота не меньше 10 см, а ширина зависит от диаметра столбов и размера шага между ними.

Опорная плита бетонируется к столбам изготовленным в опалубке, вместе с ней они помещаются в пробуренные отверстия с помощью подъёмного крана. К столбам, формирующимся с помощью заливки бетонной смеси в скважины, опорная плита бетонируется после их установки.

Диаметр скважины должен на 3-4 см превышать диаметр ранее изготовленного столба. После помещения столбов в скважины, оставшееся незаполненным место возле них засыпают грунтом, что обеспечивает надёжную фиксацию фундамента.

В зависимости от назначения и материала, из которого изготовлены стены, применяют деревянный, кирпичный и каменный столбчатый фундамент.

Деревянный гараж делают, к примеру, для установки рядом с деревянным домом, в этом случае и фундамент под него можно сделать деревянным. Перед закладкой деревянного фундамента обязательно нужно защитить древесину от гниения. Прежде всего необходимо убедиться, что древесина сухая. После изготовления или покупки деревянных столбов, на них наносят защитное покрытие. Можно покрыть деревянные столбы битумом. К такому покрытию желательно добавить 2-3 слоя рубероида.

Существуют и другие варианты обработки, но при соприкосновении с мокрым грунтом они смываются и дерево быстро поддаётся гниению.

Для обработки дерева при контакте с влагой используют органические растворители: сольвент, уайт-спирит. Кирпичные и каменные столбы фундамента также нуждаются в дополнительной обработке битумной мастикой. Несущие столбы вместо кирпичных или каменных всегда выполняются из железобетона.

Установка столбчатого фундамента для гаража позволяет обойтись минимальными затратами при возможности возведения практически на любом типе грунта. Если вместо универсального железобетона использовать дерево или камень, появятся дополнительные трудности и материальные затраты, связанные с формированием столбов и их дополнительным покрытием.

Чем покрыть крышу гаража? Ответ на этот вопрос вы узнаете, прочитав данную статью.

А в этой статье рассказывается про утепление крыши гаража.

Как сделать поэтапно своими руками?

Самый распространенный тип фундамента под гараж – ленточный. На его примере мы и разберем пошаговый процесс сооружения основания.

Разметка

Разметка ленточного фундамента предполагает создание угла в 90 градусов. Выполняется это так:

• Согласно плану будущего гаража, определяем местоположение правого переднего угла. Забиваем первый колышек. Это будет передний угол гаража.
• От него отмеряем нужное расстояние до второго вспомогательного колышка и вбиваем его.
• Между вбитыми кольями натягиваем леску (веревку).
• Теперь от обоих колышков натягиваем веревки под прямым углом перпендикулярно первой линии. И ставим третью и четвертую метки (вбиваем колья).

В результате получился прямоугольник. Чтобы проверить точность разметки можно воспользоваться двумя методами:

• Замерить прямоугольник по диагоналям. Они должны быть равными по длине.
• От угла отмерить дистанцию в 3 метра в одном направлении и 4 метра в другом. При нормальной разметке дистанция между точками будет равняться 5 метрам. Точно такую же проверку надо проделать на каждом из углов.

Если все разметить правильно, не придется заниматься перестановкой с места на место колышков, а можно будет приступить к следующему этапу.

Роем траншею. Канаву можно выкопать своими руками посредством лопаты. Дно канавы должно быть безупречно ровным. Потому в процессе работы используйте водяной уровень.

Опалубка

Для создания опалубки используйте листы фанеры, доски либо ДСП, толщиной больше 2 см. Сколотите щиты и опустите их в канаву по обеим сторонам. Зафиксируйте при помощи деревянных брусков. Между щитами установите одинаковой длины распорки. Таким образом, вы сформируете по всему периметру одинаковую ширину опалубки.

С наружной стороны опалубки поставьте подпорки. Дно канавы и боковые участки опалубки застелите гидроизоляцией, чтобы не допустить утекания жидкости из раствора бетона.

Как залить бетоном?

Для фундамента под гараж подойдет бетон М 200-М 300. Бетон может быть изготовлен самостоятельно либо используйте заводской материал. Более надежное основание выйдет из заводского раствора, потому что на строительной площадке довольно сложно соблюсти технологию его изготовления.

Работы могут осуществляться двумя методами:

• непрерывным;
• послойным.

Непрерывная методика обеспечивает высокое качество заливки конструкции. Если в работе требуется сделать маленький перерыв, заливку раствора бетона осуществляют послойным способом.

При заказе заводского раствора процесс работы не должен вызвать проблем. Раствор в опалубку подается из бетономешалки, посредством специализированных рукавов укладывается, утрамбовывается и разравнивается вибрированием.

По возможности заливка раствора бетона должна производиться при температуре от +15 до + 25°C. Если требуется заливка фундамента в холодную пору, используют специальные добавки и обогревают место строительства.

Гидроизоляция

После съема щитов опалубки поверхности бетона обрабатываются гидроизоляционными материалами.

Для основания ленточного типа требуются одновременно 3 способа защиты от избыточной влаги:

• вертикальный;
• горизонтальный;
• отмостка.

Вертикальный способ производится посредством наплавляемых либо обмазочных материалов по внешней поверхности заглубленного участка фундамента. Горизонтальный выполняется из наплавляемых материалов по поверхности бетонной ленты.

Отмостка (бетонная полоса) предупреждает проникновение дождевой воды к конструкции. После того как завершите все работы ниже нулевой отметки, сделайте обратную засыпку песком либо почвой.

Закладка основания из других материалов

Имеются альтернативные варианты устройства фундамента:

• из покрышек – можно использовать покрышки для грузовых и легковых машин, тракторов, автобусов, самолетов (подойдет только для легких конструкций);
• из шпал – превосходное решение для устройства фундамента, когда требуется обойтись без применения традиционных материалов;

• из ФБС – обладает немалыми преимуществами, включая превосходное качество, а также относительно невысокую цену;
• из дорожных плит – можно использовать почти на любых типах грунтов и во всех климатических зонах.

Какой должен быть фундамент под гараж?

Рассмотрим, как делается фундамент, на примере возведения гаража без подвала. При этом стены постройки планируется сделать из шлакобетонных блоков, что продиктовано их относительно невысокой стоимостью в сравнении с другими материалами. Один из выгодных вариантов — фундамент из блоков ФБС.

Гараж является небольшой постройкой, поэтому для него подходит два типа обустройства «подошвы»:

• Фундамент из блоков столбчатый. Это один из самых дешевых вариантов для легких построек. К примеру, такого фундамента будет достаточно для бани из дерева: «основу» под нее из блоков можно соорудить за один день. В свою очередь «основа» для гаража будет представлять собой специальные опорные тумбы, установленные по периметру «коробки» гаража (под точками их пересечения, стенами).
• Фундамент из блоков ленточный подходит для более тяжелых построек небольших размеров из шлакоблоков и кирпича. Такой фундамент формируется в качестве бетонных лент, расположенных под несущими элементами здания.

Оптимальные качества грунта для устройства фундамента под гараж

Для того чтобы грамотно сделать расчет фундамента под гараж, прежде всего нужно определить, какой тип грунта на участке, глубину промерзания почвы, наличие подземных вод. От этого зависит глубина котлована, расчет блоков. В определенных условиях следует решить, нужно ли проводить армирование.

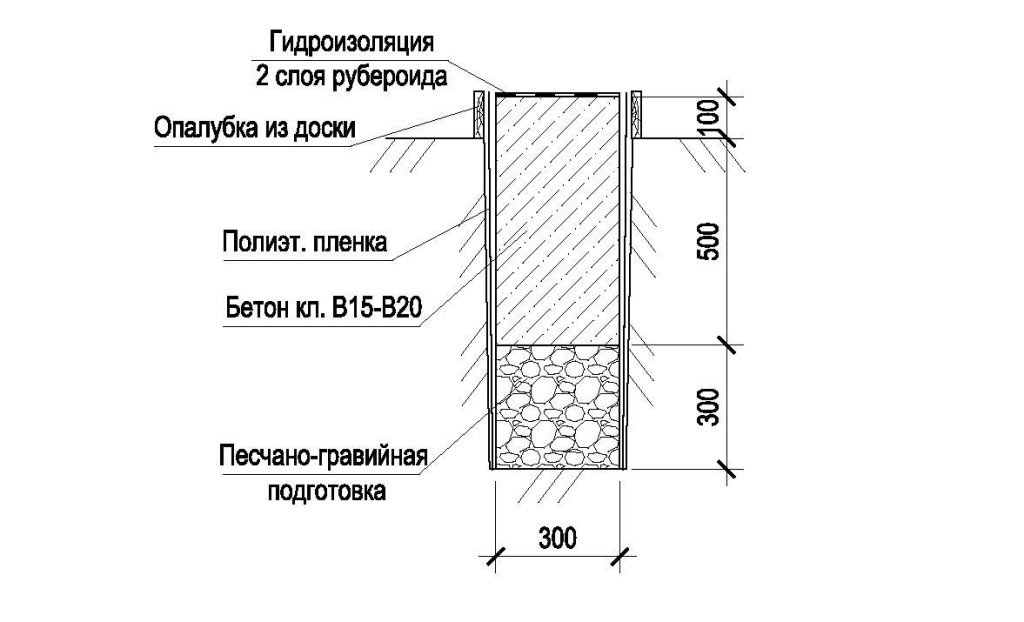

Схема фундамента под гараж.

Малосжимаемый однородный грунт считают оптимальным для фундамента – его не размывают грунтовые воды.

Скальный грунт, как и полускальный, не промерзает, не проседает и не сжимается, но устройство глубокого фундамента требует большой затраты времени и сил. Поэтому гараж над скальным грунтом устраивают на поверхности, сверху выровненной площадки.

Песчаные грунты слабо промерзают, совсем не сжимаются под действием нагрузки, имеют высокую пористость. Это учитывают при определении глубины закладки фундамента – в пределах 40-70 см.

Легко и удобно проводить строительные работы на гравийных грунтах, которые промерзают всего на 50 см. При строительстве фундамента их заглубляют на эту величину.

Зависимость выбора типа фундамента от грунта

Какие основные факторы влияют на грамотный выбор фундамента? Это:

• Используемый строительный материал.
• Размер гаража, его конфигурация и предполагаемый вес.
• Вид грунта.
• Уровень почвенных вод, а также количество сезонных осадков.
• Глубина промерзания почвы.

Геологический анализ почвы – это обязательный предварительный этап, который необходимо провести перед началом строительства. В процессе исследования устанавливают прочность грунта, вероятность просадки и вспучивания земляного кома, устойчивость к смещениям. Если, например,

• Грунтовые воды проходят выше уровня промерзания почвы – надо будет сооружать отводные водостоки, дренажные рвы, чтобы искусственно осушить подземные воды.
• Состав грунта совершенно не подходит для сооружения фундамента – тогда улучшают его качество и структуру путем добавления песка, гравия, возможно добавление рукотворного уплотненного слоя, который можно получить способом пневматической трамбовки, кулачковой укатки и другими методами.
• Грунт проблемный с высокой степенью влажности (глинистые почвы) – с минимальной погрешностью рассчитывают глубину основы касательно глубины промерзания грунта.

Чтобы выбрать наиболее подходящий материал для возведения гаража, определиться с видом фундамента, его техническими характеристиками, надо ознакомиться с типами почв.

Грунты бывают:

• Песчаные. Отличаются малой глубиной промерзания. Чем больше крупинки песка, тем более высокую нагрузку может выдержать грунт.
• Глинистые. Особенность пучинистых грунтов – большая глубина возможного промерзания и неустойчивость при большом количестве влаги.
• Супеси и суглинки. Основные составляющие – песок, глина. При сильных заморозках подвержены сильному изменению объема
• Скальные. Не промерзают, не сжимаются, не имеют трещин и расколов, грунт – сплошной монолит.
• Хрящеватые. Не подвержены воздействию минусовых температур, деформации, размыванию или проседанию. Представлены не монолитами, а каменными кусками.
• Торфяники. Более чем на 50% состоят из органических веществ. К данному виду могут относить глинистые, песчаные и пылевато-глинистые грунты с содержанием органики до 20%.
• Гравийные. Основа – гравий, глубина промерзания – невысокая, возможность деформации – незначительная.

Исходя из вида грунта рассчитывается не только тип будущего фундамента, но и его глубина. Поскольку, когда на участке:

• Скальные породы, возможно, достаточно будет сделать бетонную стяжку.
• Гравий, глубина будет – 50 см.
• Песчаный грунт – глубина варьируется от 40 до 80 см.
• Суглинистая почва – готовьтесь на траншею, котлован или скважины более 1,5 м глубиной.

Сегодня наиболее распространены несколько видов фундаментов для гаража. Чтобы выбрать наиболее подходящий вариант для определенного типа грунта, необходимо учитывать архитектурные особенности постройки, а также финансовые возможности автовладельца.

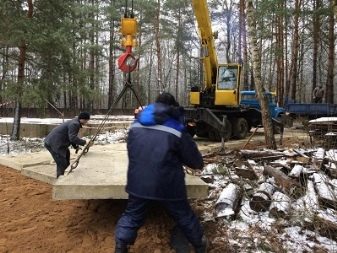

Монтаж фундамента из блоков ФБС

Перед тем, как сделать фундамент под гараж из блоков ФБС, из крупнозернистого песка нужно соорудить специальное выравнивающее основание толщиной 11-15 см. Бруски лучше брать 50х100 мм.

{loadposition Adsense}

При этом внутри котлована следует сделать рамку шириной, которая будет больше на 20 см подошвы фундамента. Такая рамка должна быть выставлена горизонтально по лазерному уровню или нивелиру, после этого она заполняется песком, который смачивается и утрамбовывается. Если имеются излишки, их нужно убрать ровной рейкой. Если все же в будущем гараже предусмотрен подвал, не нужно забывать о гидроизоляции.

После этого выкладываются угловые блоки стен. На песке проводится линия, по которой они будут выкладываться. И если основание было сделано хорошо, то блоки обязательно встанут четко по уровню.

Последующие ряды блоков накладываются на растворную постель (практически на 1,5 см толщиной). Что касается перевязки швов вертикальных, то она должна составлять 26-60 см. И чем будет лучшим грунт, тем меньше нужно будет перевязывать.

Если же это сделать невозможно, то рекомендуется класть специальную кладочную сетку, а также пару кусков арматуры диаметром не больше 10 мм.

Разновидность блочных фундаментов

Ленточный или столбчатый фундамент выбрать? Рассмотрим достоинства и недостатки каждого вида.

Столбчатый Используем столбчатый фундамент

Это бюджетный вариант. Строительство начинается с того, что металлоконструкции, как сваи зарывают в грунт. Данный метод применим для строительства фундаментов больших домов. Времени для постройки подобного фундамента потребуется совсем немного. Главные положительные моменты, которые выделяют этот вид, заключаются в следующем: фундамент долговечен и прочен; не нуждается в дополнительной защите от влаги; при работе с данным материалом требуется минимум рабочих; не дорогой в эксплуатации.Недостатки конструкции сводятся к следующему: подобный фундамент не позволит построить большой подвал или гараж.

Ленточный Применение ленточного фундамента

Фундамент этого вида используют в капитальном строительстве. Это ленты из бетона находящиеся под строением и способные вынести серьезные нагрузки, которые расходятся по периметру. Для его усиления делается армирование, это просто варится решетка из металла. Она значительно усилит конструкцию. Если сверху еще будет мансарда, тогда нагрузка будет больше, поэтому армирование следует делать обязательно и тщательно.

Виды фундаментов, применяемых при возведении гаражей

Для строительства, в зависимости от условий, выбирают один из следующих видов основания:

Выбор фундамента под гараж из пеноблоков делают в зависимости от таких факторов как:

• вес всех строительных материалов, автомобиля и стеллажей.
• наличие погреба и смотровой ямы;
• характеристики и тип грунта;
• расположение верхнего уровня грунтовых вод;
• глубина промерзания почвы.

Поскольку проектирование фундаментов является сложной инженерной задачей, то изыскания, расчет конструкции, черчение и подбор материалов лучше всего поручить квалифицированному специалисту.

Определение типа грунта. Схема ленточного фундамента.

Глубина фундамента мелкого заложения не превышает 700 мм и должна находиться как минимум на 500 мм выше уровня залегания грунтовых вод. При глубоком заложении, низ конструкции всегда должен быть ниже точки промерзания. Ширина ленты не может быть менее 250 мм.

Фундамент ленточного типа может быть построен из монолитного железобетона, бетонных блоков, бутового камня или полнотелого красного кирпича. Монолитное основание отличается повышенной прочностью. Процесс его монтажа состоит из следующих этапов:

1. инженерный расчет конструкции и составление чертежа;
2. выполнение разметки с помощью деревянных колышков и шнура;
3. выемка грунта на глубину заложения фундамента;
4. устройство подстилающей подушки из песка и щебня;
5. установка опалубки;
6. сборка армирующего каркаса;
7. заливка бетона;
8. снятие опалубки и устройство гидроизоляции;
9. обратная засыпка нерудными материалами.

Для того, чтобы защитить фундамент от грунтовых, дождевых и талых вод, по периметру гаража устраивается бетонная или асфальтовая отмостка. Перед воротами делается прочное дорожное покрытие для выезда. Для уменьшения морозного пучения, отмотку нужно утеплить и гидроизолировать.

Монолитная плита

Плитный фундамент для будущего гаража из газобетонных блоков представляет собой сплошной плоский железобетонный монолит с продольным проемом под смотровую яму. Минимальная толщина плиты — 200 мм. Построить такой фундамент можно только на ровном горизонтальном участке, при этом нижняя поверхность плиты должна быть изолирована от воздействия влаги и утеплена минераловатными матами толщиной 50 мм.

Такие конструкции целесообразны на пучинистых грунтах, поднимающихся при наступлении холодов и опускающихся в теплое время года. Это глины, суглинки, торфяники и некоторые другие, способные усиленно поглощать и удерживать влагу, типы почвы.

Для армирования бетона необходимо наличие не менее двух сеток, края которых должны быть связаны с арматурой смотровой ямы. Устройство отмостки при таком фундаменте не является обязательным.

Свайные основания

Фундаменты этого типа монтируют на слабых и подвижных грунтах, а так же при наличии существенных перепадов высот на участке застройки. Для гаражей применяют винтовые металлические сваи, которые можно закручивать вручную или при помощи механизма.

Максимальная глубина погружения может достигать 6 метров, вплоть до твердых слоев грунта. После ввинчивания свай, их оголовки срезаются на одном горизонте выше уровня земли и завариваются металлическими пластинами.

Расстояние между сваями — не более 2-х метров. Опоры должны быть расположены не менее чем в три ряда по наибольшей длине строения. Сваи ввинчиваются строго вертикально, в предварительно выкопанном приямке глубиной до полуметра.

Для создания возможности кладки блоков, все сваи связываются между собой железобетонным или стальным ростверком, а пол делают из заводской или монолитной железобетонной плиты. Отмостка для такой конструкции не требуется. Перед вкручиванием металлических свай их необходимо обработать гидроизоляционным материалом.

Столбчатый фундамент

Основание столбчатого типа конструктивно напоминает свайный фундамент, но глубина заложения опорных столбов не достигает глубины промерзания, а поперечное сечение больше, чем у свай. Расстояние между столбами не может быть более 2-х метров с обязательным наличием их на всех углах.

Конструкция опор состоит из песчаной подушки, широкой бетонной подошвы и вертикально расположенного столба, который поднимается на высоту выше уровня земли. Все столбы связаны между собой ростверком, при этом обязательно наличие поперечных перемычек, которые будут дополнительно поддерживать плиту пола.

Материалом для изготовления столбов может служить железобетон, бутовый камень или полнотелый глиняный кирпич. После кладки столба, его поверхность должна быть обработана битумом. Ростверк представляет собой монолитную железобетонную балку.
