Как сделать теплый пол в гараже своими руками

Электрический теплый пол в гараже

В этом варианте теплого пола источником тепла служит так называемый резистивный элемент — проводник с высоким электрическим сопротивлением, который при пропускании через него электротока разогревается. Нагреватель может иметь одно из двух исполнений: кабель и инфракрасная пленка.

Кабель

Нагревательный кабель бывает двух видов:

  1. Нерегулируемый. Самый простой и дешевый вариант. Представляет собой, грубо говоря, просто длинную проволоку. Если на каком-то ее участке теплоотдача будет затруднена, например, над кабелем окажется предмет мебели или колесо автомобиля,, элемент перегреется и сгорит.
  2. Саморегулирующийся. Такой кабель стоит дороже, зато перегрев ему не страшен. В роли резистивного элемента выступает полимерная матрица с полупроводниковыми свойствами, по обе стороны от которой находятся токопроводящие шины. Электрическое сопротивление матрицы зависит от температуры. Если какой-то ее участок перегревается, матрица в этом месте просто перестает пропускать электроток, отключая таким образом данный сегмент. Основная же часть кабеля остается работоспособной.

Двойное армирование утепленного пола в гараже

Проще всего монтировать нагревательный кабель, поставляемый в виде так называемых кабельных матов. Каждый такой мат представляет собой свернутую в рулон сетку из стекловолокна или подобного материала.

Нагревательный кабель уже уложен на нее в виде змейки с соответствующим его мощности шагом и закреплен. Остается только развернуть несколько таких рулонов на полу и соединить их в один контур.

Инфракрасная пленка

Очень тонкое изделие, состоящее из двух слоев полимерной пленки, между которыми имеются дорожки из углеродной пасты.

Особенностью этого вещества является то, что даже при относительно небольшом нагреве значительную часть тепловой энергии оно отдает в виде инфракрасного излучения. ИК-пленка гораздо тоньше нагревательного кабеля и обеспечивает более равномерный нагрев.

Инфракрасная пленка

Электрический теплый пол удобнее водяного, но смущает дороговизна электроэнергии.

Общие принципы

Начнем с нескольких полезных советов общего характера.

При выборе способов утепления и отопления стоит вспомнить СНиП 21-02-99 “Стоянки автомобилей”, согласно которому рекомендованная температура для гаража – +5С. Чем теплее внутри гаража, тем больше влаги будет конденсироваться на поверхности кузова заехавшей в него с мороза машины, тем быстрее сгниет кузов.

Однако есть простое и дешевое решение – застелить досками любой толщины бетонный пол без лаг. Пол станет заметно теплее; уборка под настилом или замена сгнившей доски тоже не составит проблем.

Простой дощатый настил по бетону – очень простое и довольно эффективное утепление.

  • Из популярных и доступных пород древесины идеальный выбор для настила – лиственница. Она не поддается гниению даже в сырости.
  • Разумный минимум толщины стяжки поверх утеплителя – 100 миллиметров. Стяжка заливается с минимальным уклоном в сторону двери гаража: в этом случае мы обеспечим нормальный сток воды при мытье автомобиля.
  • Армирование выполняется сеткой толщиной от 5 миллиметров или арматурой диаметром от 8 миллиметров. Цена сетки несколько выше по сравнению с арматурой; однако в этом случае мы избавляемся от затрат времени на вязку армирования. Размер ячейки – 15-20 сантиметров.
  • Под стяжку, как и в любом другом случае, закладывается не склонный к деформации утеплитель. В случае гаража инструкция особенно важна: как уже сказано, масса автомобиля весьма значительна по сравнению с нагрузкой в жилых помещениях.
  • Гигроскопичные утеплители по очевидной причине надежно гидроизолируются сверху и снизу. Впрочем, лучше вообще воздержаться от их применения: полностью предотвратить попадание в толщу минеральной ваты на полу воды почти невозможно.

Минеральная вата подходит для утепления стен, а вот на полу защитить ее от влаги почти невозможно.

Инструкция по изготовлению пола

Перед тем как самостоятельно сделать тёплый пол в гараже, необходимо составить план раскладывания труб или электрокабеля. Для этого рисуется план пола гаража с размерами, на котором отмечаются точки входа и выхода трубы контура отопления или электрическая точка подключения. После чего изображается путь будущей трассы нагревательного элемента.

Подготовительные операции для любого типа пола одинаковы. В первую очередь нужно удалить напольное покрытие и в случае необходимости демонтировать старую стяжку. Если черновая стяжка ровная, то можно будет переходить к следующему этапу. Если нет — понадобится выполнить дополнительную стяжку.

Этапы операций

Как только черновой пол станет ровным, монолитным и готовым выдерживать высокую нагрузку, приступают к непосредственному монтированию системы подогрева. Этапы выполнения идентичны для любого вида подогрева. Суть их сводится к изолированию системы от проникновения грунтовых вод и обеспечение теплоизоляции для предотвращения отбора тепла черновой стяжкой.

При монтировании системы теплого пола необходимо придерживаться строгой последовательности

При сборке пола придерживаются следующей последовательности:

  1. На очищенную стяжку укладывается полиэтиленовая плёнка толщиной до 0,5 мм для гидроизоляции, а сверху на неё — теплоизоляционный материал. Он должен быть довольно плотным во избежание прогибов. В качестве такого материала применяют полистирол или пеноплекс толщиной не менее пяти сантиметров и плотностью более 35 кг/м³.
  2. На стенки по периметру гаража, немного заходя под утеплитель, наклеивается демпферная лента. Её назначение — компенсировать расширения бетонной стяжки. Обычно используется лента из вспененного полиэтилена высотой двадцать сантиметров.
  3. На теплоизоляцию укладывается алюминиевая фольга служащая отражателем, а на неё сверху — арматурная сетка.

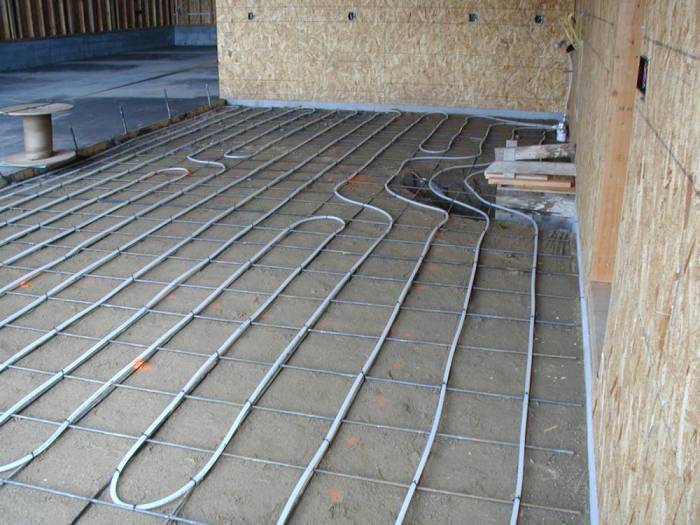

  4. По сетке раскладываются шланги или кабель, которые фиксируются к ней стяжками и после подключаются к термостату. В случае водяного пола — к системе подачи и слива воды.
  5. Система включается и проверяется на работоспособность.
  6. После успешного прохождения испытания весь пол заливается бетонной стяжкой. Её толщина должна быть не менее пяти сантиметров от верха трубы или кабеля.
  7. Снова проверяется работоспособность конструкции, укладывается чистовое покрытие.

Очень важно перед укладкой теплого пола иметь план помещения

Нюансы выполнения

Если при конструировании пола осуществляется врезка труб в систему радиаторного отопления, то следует понимать, что для пола температура в ней слишком высока. Поэтому понадобится установка смесительного узла, в котором будет происходить смешение нагретой воды и прошедшей через контур.

Для отдельного водяного контура следует установить распределительный шкаф, в котором разместятся циркуляционный насос, смесительная и коллекторная группа. Если площадь гаража превышает пятнадцать квадратов, то трубы укладывают спиралью, что обеспечивает равномерный нагрев.

После заливки чистовой стяжки должна пройти как минимум неделя, перед тем как включается нагрев. Если в течение суток температура пола держится, то можно считать задачу выполненной.

https://youtube.com/watch?v=AqBjm92q8UU

Другие методы утепления

Помимо вышеперечисленных вариантов существуют и другие не менее известные. Часто автолюбители предпочитают делать в гараже тёплый электрический пол вместо водяного. Монтаж конструкции достаточно простой, пол будет быстро и равномерно прогреваться, однако эксплуатация не из дешёвых.


Способ укладки теплого пола.

Кроме того есть и другие плюсы:

  • высокая степень защиты – в систему монтируются датчики, контролирующие температуру подогрева, в случае чего она отключается;
  • длительный срок службы;
  • нет надобности покупать котёл, запускать воду и прочее.

Не подходит такой вариант при высокой влажности в помещении и желающим сэкономить, поскольку электроэнергия будет потребляться в большом количестве.

Альтернативный вариант утепления пола гаража – керамзит. Теплоизолятор изготавливается путём спекания вспучивающихся глин с разными добавками, имеет вид гранул разных размеров и применяется как отдельный сыпучий материал, так и в качестве добавки к бетонному раствору.

К плюсам относятся:

  • высокие теплоизолирующие свойства;
  • стойкость к высоким температурам;
  • экологичность;
  • маленький вес;
  • долговечность;
  • низкая цена;
  • наличие шумоподавляющего эффекта.

Ещё один относительно недорогой теплоизолятор – пенополистрирол. Утеплитель является универсальным, устойчив к влаге и плесени, хорошо поглощает шум, считается экологичным, а также прост в установке. Главные минусы – низкая механическая прочность и пожароопасность.

Некоторые тонкости обогрева гаражного помещения

Гараж относится к нежилым помещениям, поэтому оптимальная температура здесь значительно ниже. Чтобы не причинить вреда автомобилю, достаточно поддерживать 150С. Если человек одет в соответствующую одежду, то он при таких условиях будет чувствовать себя достаточно комфортно. Кроме того для сильного нагрева потребуется большое количество энергии, что невыгодно с экономической стороны.

Теплоизоляция гаража также заслуживает внимания, ведь в не утепленном помещении с тонкими стенами и большим количеством щелей поддерживать комфортную температуру будет очень сложно. Для утепления стен можно использовать любой утеплитель, например, пенофол. Не стоит экономить на теплоизоляции, эта статья расходов быстро окупается за счет экономии энергоресурсов.

В отличие от жилого помещения на поверхность пола в гараже оказываются повышенные нагрузки. Сюда можно отнести воздействие колес машины и непредвиденные удары от инструментов и деталей. Следовательно, стяжка над нагревательными элементами должна быть достаточно высокой, оптимальное значение составляет 4-8 см. Такая толщина делает невыгодным применение инфракрасной греющей пленки, которая в этих условиях будет давать незначительное количество тепла.

Чаще всего устанавливают электрические системы или водяной теплый пол в гараже своими руками. В первом случае в качестве нагревательного элемента используется греющий кабель, во втором – стальные трубки. Каждый тип обогрева характеризуется своими достоинствами и недостатками, о которых следует рассказать более подробно.

Антифриз для системы отопления. От А до Я

Антифриз для отопления представляет собой жидкость, содержащую в своем составе различные водные растворы солей, масла и спирт. Отличительной особенностью этих веществ, является низкий температурный порог замерзания, вплоть до минус 65 градусов по Цельсию. Отсутствие в составе токсичных веществ, позволяет использовать антифриз для отопления жилого дома.

В случае утечки он не несет угрозу здоровью окружающих и не создает угрозу возникновения пожаров.

Однако антифризы, содержащие в своем составе этиленгликоль, которые очень ТОКСИЧНЫ и даже в небольших концентрациях могут привести к ЛЕТАЛЬНОМУ ИСХОДУ! Определить утечку в системах, где используется антифриз, довольно легко, так как в большинстве своем, он содержит красители ярко выраженного цвета.

Наливной теплый пол

Особенности антифриза

Применение антифриза не ограничивается лишь применением для отопления жилых помещений. В первую очередь, он используется в районах, где газоснабжение и энергоснабжение носит непостоянный характер: с регулярными и продолжительными отключениями. При отключении газа или света, антифриз дольше сохраняет тепло в системе. Это позволяет дождаться повторного включения газа или света, без существенных потерь тепла.

Также антифриз применяют в больших помещениях нежилого фонда, таких как склады, ангары, гаражи. Именно в этих помещениях, эксплуатация обусловлена частыми перепадами температуры, в виду частого открывания и закрывания ворот.

Антифриз в системе теплых полов

Отличительной чертой антифриза, является то, что в нем содержатся вещества, благодаря которым, процесс коррозии практически не происходит. А содержание в составе присадок, помогает предотвратить образование накипи на стенках труб и отопительных элементах. В таблице указанны основные преимущества и недостатки антифриза, по сравнению с водой:

№ п/пОСНОВНЫЕ ХАРАКТЕРИСТИКИ ВОДА АНТИФРИЗ
1Антикоррозийные свойстваАгрессивнаНе агрессивен
2Токсичность теплоносителяЭкологически чистыйЭкологически чистый
3Порог промерзанияНизкий, (минус 1 градус по Цельсию)Высокий, (в среднем, до минус 65 градусов по Цельсию)
4Продолжительное сохранение тепла в отопительных элементах, при отключенном нагревательном котлеБыстрая потеря тепла (высокий коэффициент теплопотери)Медленная потеря тепла (низкий коэффициент теплопотери)
5Стоимость*НизкаяВысокая*
6Образование накипи на стенках трубопроводов и отопительных приборахОбразуетсяНе образуется
7Простота заполнения системы**Простая процедураСложная процедура**

Примечания:

  • При расчете стоимости, необходимо учесть тот факт, что при добавлении антифриза, трубопроводы менее подвержены коррозии и соответственно прослужат дольше. При замерзании системы, вода, превращаясь в лед, расширяется к механическим повреждениям системы, что приводит к дорогостоящему ремонту. Исходя из этого, итоговая цена антифриза, не должна стать предметом сомнений при выборе теплоносителя.
  • В закрытой системе отопления, антифриз не испаряется. И заполнив систему антифризом один раз, отпадает необходимость ее постоянной доливки, как в случае с водой, которая за один отопительный сезон, доливается два раза.

Способы утепления бетонного основания и их особенности

Бетонный пол утеплить несложно, изучив технологию выполнения работ и овладев спецификой выполнения теплоизоляционных мероприятий для различных видов утеплителей. Остановимся на этих моментах более детально.

Волокнистый утеплитель для пола бетонного

Волокнистый теплоизолятор используется для утепления бетонных перекрытий между этажами строения.

Укладку плит или рулонного материала осуществляйте по следующему алгоритму:

  1. Гидроизолируйте бетонную поверхность полиэтиленовой пленкой.
  2. Нарежьте и уложите на гидроизоляцию утеплитель.
  3. Герметизируйте стыковые участки специальным скотчем.
  4. Уложите на утепляющий слой фольгированный теплоизолятор.

При выполнении работ обратите внимание на правильное расположение металлизированной пленки, которая должна укладываться фольгой к помещению. Затем на подготовленной поверхности собираются коммуникации обогреваемого пола или укладываются листы фанеры. Изучив технологию выполнения работ несложно самому выполнить работы по утеплению пола

Изучив технологию выполнения работ несложно самому выполнить работы по утеплению пола

Теплоизоляция бетонного покрытия пенополистиролом

Процесс укладки пенополистирольных листов не требует специальной подготовки. Теплоизоляционный материал не нуждается в гидроизоляционной защите и фиксируется клеевым составом непосредственно к бетонной основе.

Выполняйте работы, соблюдая очередность операций:

  1. Покройте бетонную поверхность антисептическим составом глубокого проникновения.
  2. Подготовьте клеевой состав, руководствуясь инструкцией предприятия-изготовителя.
  3. Нанесите тонкий слой клея на плиты и разровняйте его шпателем по поверхности.
  4. Выполните укладку теплоизолятора на бетонную поверхность и равномерно прижмите.
  5. Уложите остальные листы по указанному алгоритму, обеспечивая смещение стыков.

После укладки утеплителя заделайте стыковые участки силиконом, уложите сетку для армирования и залейте бетонную стяжку.

Используем керамзит для теплоизоляции: специфика укладки утеплителя

Керамзитные гранулы используют для теплоизоляции бетонных оснований в частных домах. При выполнении работ соблюдайте указанную последовательность действий:

  1. Гидроизолируйте пол полиэтиленом или мастикой.
  2. Насыпьте на поверхность керамзит и разровняйте его.
  3. Уложите сетку для армирования.
  4. Подготовьте раствор для стяжки в необходимом объеме.
  5. Выполните заливку и разровняйте поверхность стяжки.

После набора прочности выполните укладку финишного покрытия.

В частных домах для теплоизоляции бетонных оснований используют керамзитные гранулы

Как лучше утеплить бетонный пол распыляемыми составами

Теплоизоляционные мероприятия по нанесению на бетонный пол распыляемого утеплителя осуществляются только силами профессионалов. Ведь для выполнения работ необходимо специальное оборудование, которое под высоким давлением подает на поверхность бетонного пола слой теплоизоляционного материала. В результате формируется цельный слой утеплителя. Отличительные особенности технологии – отсутствие необходимости в выравнивании поверхности и герметизации стыков.

Порядок действий по нанесению пенополистирола:

  1. Очистите поверхность бетона и обработайте грунтовкой.
  2. Закрепите лаги к бетонному полу с помощью стальных уголков.
  3. Распылите слой вспененного полистирола.

При застывании материал увеличивается в объеме, приобретает пористую структуру, глубоко проникает в полости и заделывает микротрещины.

Как нужно использовать полимерную теплоизоляцию

Утеплители на полимерной основе наносятся на поверхность пола равномерным слоем. При выполнении работ руководствуйтесь рекомендациями изготовителя, указанными на упаковке.

Соблюдайте порядок действий по нанесению:

  1. Обеспыльте бетонную основу.
  2. Обработайте пол слоем грунтовки.
  3. Нанесите полимерный состав.

После высыхания полимерного утеплителя уложите чистовое покрытие.

Технология укладки электрического теплого пола в гараже

Электрический теплый пол в гараже лучше делать под стяжку. Деревянный настил не рекомендован из-за горючести материала, низкой теплопроводности и склонности к усыханию.

Инструменты и материалы

Для обустройства теплого пола нужно выбрать нагревательный элемент. Это могут быть резистивный или саморегулирующийся кабель либо мат – гибкое полотно с уже зафиксированным проводом. Второй вариант обойдется дороже, но монтировать его проще и удобнее.

Кроме нагревательного элемента, для теплого пола в гараже понадобятся:

  • терморегулятор;
  • термодатчик;
  • УЗО;
  • провод для заземления;
  • крепежи;
  • рулетка;
  • кусачки;
  • уровень;
  • перфоратор;
  • набор отверток;
  • канцелярский нож;
  • цементно-песчаная смесь и гравий или готовый бетонный раствор для стяжки;
  • полиэтиленовая пленка для гидроизоляции;
  • материал для теплоизоляции – пенопласт, экструдированный пенополистирол, пеноплекс, Пенофол;
  • армирующая сетка.

Подготовительные работы

Обустройство отопительной системы всегда начинают с расчетов. Схема теплого пола в гараже может в виде змейки (простой, двойной или угловой) или спирали.

Если обустраивать инфракрасный теплый пол в гараже, то он должен покрывать до 70% поверхности, при наличии других источников обогрева – до 50%. Пленку настилают, отступив от стены 10 см. Под тяжелыми предметами ее размещать нельзя.

Обязательно заранее рассчитать мощность теплого пола, чтобы электросеть в гараже справилась с нагрузкой. Вычисления зависят от выбранного нагревательного элемента. Для усредненных расчетов нужно площадь помещения умножить на 130 Вт.

Замечание! Если площадь теплого пола более 40 м², необходимы деформационные швы. Для их заполнения используют синтетические полимерные материалы или специальные Т-образные профили.

Перед укладкой теплого пола обязательна подготовка основания. Необходимо очистить поверхность, выровнять ее. Небольшие перепады допустимы, в остальных случаях нужна тонкая заливная стяжка

Обязательно важно дождаться полного ее высыхания. При наличии смотровой ямы перед заливкой стяжки лучше соорудить вокруг нее опалубку. Чтобы минимизировать теплопотери, влекущие повышение затрат на электроэнергию, нужно позаботиться об утеплении всего гаража

Чтобы минимизировать теплопотери, влекущие повышение затрат на электроэнергию, нужно позаботиться об утеплении всего гаража

После подготовки поверхности к монтажу теплого пола в гараже нужно организовать гидро- и теплоизоляцию. Сначала расстелить пленку, выпуская 10-15 см на стены. По периметру помещение оклеить демпферной лентой.

Оптимальный слой теплоизоляционного материала 10 см. Если использовать пенопласт, можно взять толщину в два раза меньше. Остается разместить сверху армирующую сетку.

Инструкция по монтажу

После подготовки поверхности, организации гидро- и теплоизоляции можно приступать к укладке нагревательных элементов. Алгоритм простой:

  1. Сделать разметку на утеплителе.
  2. Уложить по меткам провод согласно выбранной схеме. Между витками оставлять 30 см.
  3. Кабель фиксировать к армирующей сетке клипсами либо с помощью монтажной ленты из оцинкованной стали со специальными зубчиками.
  4. Контуры размещать параллельно, максимальный угол сгиба провода 90°.
  5. Закрепить монтажную коробку и терморегулятор.
  6. Подвести силовой кабель и заземление.
  7. В 0,5 м от стены сделать в слое теплоизоляции углубление, поместить в него гофрированную трубку с термодатчиком внутри. Провод подсоединить к терморегулятору.
  8. Проверить работоспособность системы.

Замечание! Для монтажа используют цельный кабель без скруток. Их наличие влияет на качество работы и срок службы теплого пола.

После укладки нагревательных элементов остается заливка теплого пола в гараже – сделать раствор можно своими руками или заказать готовый бетон. Разрешено использовать стяжку в качестве чистового покрытия или положить плитку.

Тестирование системы водяного теплого пола

Чтобы выявить проблемные участки водяного контура, необходимо испытать систему. Для этого в нее подается теплоноситель, а на насосе устанавливается давление, превышающее рабочие значения в 1,5-2 раза. В большинстве случаев этот параметр равен 5 бар. Проверка длится около суток при стабильном давлении, за это время не должны появиться влажные места на полу. К концу испытательного периода давление должно иметь рабочие значения.

На котле или смесительном узле выставляют максимальное температурное значение. По истечении определенного времени все участки системы теплого пола должны прогреться. Примерно через сутки в нормально функционирующем контуре давление и температура должны остаться без изменений. Только при этих условиях можно приступать к заливке стяжки.

Подключение системы «теплый пол»

Подключать систему электрического теплого пола рекомендуется только с помощью медных проводов, сечение которых определяется итоговой нагрузкой.

На стену устанавливают терморегулятор и подключают к нему нагревательный элемент и температурный датчик. Работа выполняется в строгом соответствии с инструкцией, которую производитель прилагает к регулятору.

Проверять электрический теплый пол, подавая в систему напряжение, строго запрещено. Чтобы убедиться в целостности изоляции и правильности подключения, перед подключением к терморегулятору замеряют сопротивление нагревательного элемента и сравнивают результат с рекомендуемым значением. Разница не должна превышать 10%.

Для включения электрического теплого пола в сеть следует пользоваться собственным выключателем дифференциального тока.

Подача напряжения на систему «теплый пол» осуществляется только после того, как стяжка полностью застынет.

В качестве чистового варианта рекомендуется использовать специальную стяжку для теплого пола, которая характеризуется наилучшим коэффициентом теплопроводности. Кроме того допускается использование обычной бетонной стяжки или наливных полов. Высота стяжки определяется весом автомобиля и планируемыми работами в гараже. Оптимальной считается высота 3-5 см над нагревательным элементом. С учетом толщины используемого теплоизоляционного материала около 5 см минимальная высота стяжки должна составлять 5 см. Оптимальная толщина стяжки выбирается после проведения оценки интенсивности нагрузки на поверхность теплого пола.

Бетонная стяжка может выступать в качестве чистового покрытия, также возможен монтаж теплого пола под плитку в гараже. В любом случае греющие свойства пола от этого не изменятся.
