Как настроить автоматику?
Каждый механизм имеет свои особенности. Чтобы конструкция служила долго, понадобится корректно запрограммировать аппарат управления. У разных изготовителей есть разные параметры, однако чаще всего настраиваются следующие показатели:
- Чувствительность тока. Параметр отвечает за запуск защитного устройства. Если появилась преграда, ворота останавливаются.
- Изменение скорости. Скорость перемещения створок можно изменить путём снижения или увеличения мощности электродвигателя. Не рекомендуется устанавливать быстрый темп, так как это может привести к выходя из строя оборудования. Для увеличения скорости можно поднять напряжение до 38 В.
- Автоматическое закрытие. Чтобы реализовать эту функцию, в конструкции нужно предусмотреть наличие таймера. Деталь лучше всего приобретать в готовом виде.
Другие функции можно реализовать путём добавления соответствующих деталей в схему конструкции.
Какой вид въездных ворот лучше выбрать
Откатные конструкции. Сможет проехать крупногабаритное транспортное средство любой высоты.
Откатные конструкции отличаются компактностью. Для их установки нужно свободное пространство с обеих сторон проема, которое нужно для отката полотна. Благодаря особенностям крепежа таким воротам не страшны снегопады и порывистый ветер. Однако в зимнее время на рельсах может образовываться наледь, поэтому нужно регулярно их осматривать и чистить. Чаще ворота устанавливают на частной территории за городом, а также в промышленных и общественных местах. Через них сможет проехать крупногабаритное транспортное средство любой высоты.
Секционные модели ворот пользуются спросом при установке в гаражных боксах, при въезде на частную территорию они встречаются реже. Распашные ворота отличаются большей прочностью и длительным сроком эксплуатации, часто встречаются при въезде к дачным домам и коттеджам. Особенность их в том, чтобы зона перед ними всегда была свободна. А это значит, что зимой территорию перед воротами следует регулярно очищать от снега.
Монтаж ворот
Конструкция распашных ворот пользуется большой популярностью благодаря своей простоте, долговечности и практичности. Надежная служба ворот во многом зависит от правильности установки.
Наши специалисты, выполняя монтаж распашных ворот, индивидуально подходят к каждому клиенту. Основной элемент, на который приходится нагрузка всей конструкции – это несущие опоры, под которые закладывается фундамент. Его глубина и прочие особенности напрямую зависят не только от размера и веса ворот, но и от типа грунта, особенностей климата и прочих факторов.
На несущие столбы устанавливаются петли, после чего навешиваются створки ворот. При необходимости устанавливается автоматика.
Каждый владелец гаража сталкивался с трудностями по открыванию гаража после снегопада, или с осложненным заездом при ограниченном пространстве перед гаражом. Избежать таких проблем помогут подъемно-секционные ворота.Такие ворота принципиально отличаются по своей конструкции от распашных ворот. Во время открывания они перемещаются вертикально вверх, а далее горизонтально вдоль потолка. Эта система оставляет все пространство перед гаражом свободным и в зимние снегопады не возникает трудностей с их открыванием.
Монтаж элементов безопасности автоматических ворот
Сигнальная лампа создает световую сигнализацию при перемещении полотна. Она предупреждает об опасности тех, кто остался в проеме. Фотоэлементы не позволяют створкам закрыться, если в проеме находится машина, человек или животное.
Проводку для всех этих механизмов прокладывают еще на стадии закладки опор. Тогда все кабели и скрутки будут надежно спрятаны. Если все это не сделать заранее, тогда придется сверлить отверстия в столбах. Провода тогда будут проложены через въезд. Но еще предстоит демонтировать тротуарную плитку или асфальт. Это принесет дополнительные расходы денег и времени.
Оптимальное решение при этом всем – поручить работу профессионалам. Они выполнят работу качественно, надежно и нанесут минимальный ущерб окружающему пространству. После установки обязательно проверьте, как работают фотоэлементы. Запустите ворота, а сами встаньте в проем. Воротные створки должны резко прекратить перемещение и закрыться.
Откатные ворота своими руками – устройство фундамента
Это первый этап на пути монтажа рассматриваемой конструкции. Причем, очень важный – от того, насколько качественно и грамотно будет сделан фундамент под откатные ворота, зависит длительность эксплуатации рассматриваемой конструкции.
Основанием фундамента под откатные ворота служит закладная – это кусок швеллера, шириной не менее 12 см. К этому швеллеру нужно приварить арматуру диаметром 10-12, причем располагается она внизу конструкции, см. Схему 1:
Обратите внимание: откатные ворота консольного типа можно оснастить электроприводом – в таком случае открываться и закрываться ворота будут без участия человека. Но этот момент нужно учитывать еще на этапе обустройства фундамента под откатные ворота
Делается специальная площадка из фрагмента металла, которая должна располагаться немного выше уровня швеллера – это поможет в будущем избежать подтопления электроприводного мотора в период весенней оттепели.

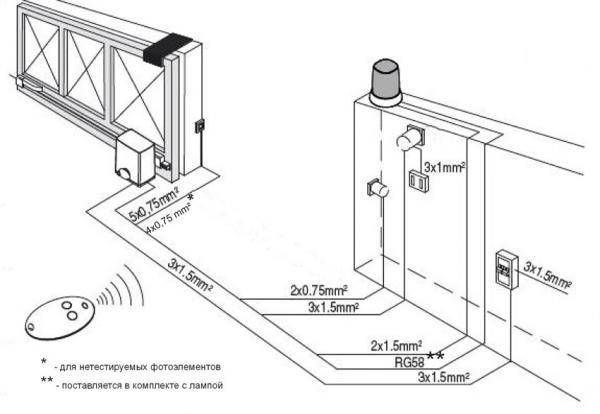

Схема подводки кабеля представлена ниже (см. Схему 2):
Заливать фундамент нужно на глубину промерзания – для каждого региона эта величина индивидуальна, поэтому конкретных цифр в статье указать невозможно. На первой схеме предполагается, что глубина промерзания – 1,8 м, на второй – 1,5. Длину фундамента рассчитать просто – обычно она составляет половину размера воротной створки (как на схемах выше), но в некоторых случаях она может равняться и 1/3 от длины ворот. Самостоятельно экспериментировать с размерами длины фундамента не стоит – уменьшить этот показатель может только специалист, который точно рассчитает не только длину откатной створки, но и ее предполагаемый вес.
Ширина фундамента – 500 — 600 мм. Причем, делать расчет ширины фундамента нужно от стенки забора. Яму под заливку бетонного раствора нужно копать непосредственно рядом с забором, вплотную. И закладной швеллер должен устанавливаться тоже как можно ближе к забору.
Особенности обустройства фундамента под откатные ворота:
- Обязательно обеспечивается строго горизонтальное расположение закладной. Для этого можно воспользоваться строительным уровнем. В случае нарушения этого правила створка откатных ворот будет двигаться по наклонной, при закрытии ворот будет образовываться щель, а в конечном итоге вся конструкция перестанет работать.
- Перед заливкой бетонного раствора все провода для электропривода упаковываются в гофру. Пучок проводов должны выходить на 5-7 см выше швеллера.
- Бетон нужно использовать марки не ниже М-200, если же планируется замешивать полноценный бетонный раствор с песком, то целесообразно использовать цемент марки М-400.
- Фундамент должен полностью высохнуть – в жаркую погоду на это потребуется 7 дней, в прохладную и сырую – до 14 дней. Только после этого можно начинать монтировать собственно откатные ворота.
Фундамент можно делать тоже разный – монолитный, свайный и на винтовых сваях. Выбор конкретного типа будет зависеть не только от желания и возможностей владельца загородного дома, но и от типа грунта.
В качестве опорных столбов можно использовать и столбы забора, но специалисты рекомендуют установить их отдельно, выбрав металлический тип – так будет обеспечена жесткость и надежность всей конструкции.
Обратите внимание: если закладочный швеллер будет находиться на одном уровне с землей, то просвет между воротами и грунтом будет не более 100 мм. Если такой зазор мал, то нужно закладной швеллер немного приподнять над землей, а если планируется делать глухие откатные ворота, то швеллер углубляется
Но просвет в 50 мм должен быть обязательно – это предотвратит повреждение дорожного покрытия самой створкой откатных ворот.
Расчёт материалов и список инструментов
В минимальный набор автоматики входят такие элементы:
- зубчатая рейка;
- концевики;
- электропривод.
Комплект рекомендуется дополнить такими элементами:
- фотоэлементы;
- лампа для оповещения;
- дистанционная антенна.
Прокладку кабеля с напряжением 220 В на территории частного дома под землёй можно выполнять без дополнительной защиты провода от повреждений. Под проездом автомобиля нужно использовать дополнительную защиту кабеля. В этом месте провод должен прокладываться в футляре. Конструкцию можно соорудить из металлической или пластиковой трубы. Глубина прокладки провода — 0,8–1,2 м.
Рекомендуется укладывать провод внутри технических ПНД труб диаметром 50 мм.
Прокладку кабеля под землёй лучше всего осуществлять в технических ПНД трубах
Подобные трубы стоят в 2 раза ниже стандартных, так как они не смогут выдержать того же давления, которое способны выдерживать обыкновенные трубы водопровода. Для прокладки электрокабеля будет достаточно труб толщиной 3 мм.
Чтобы сгибать трубы под углом, необходимы фитинги, переходы и фланцы.
Прокладка кабеля под землёй и соединение труб фитингами
Важно знать типологию проводов и их минимальное сечение:
| Подключение | Длина провода 1 < 10 м | Длина провода 10 < 20 м | Длина провода 20 < 30 м |
| Напряжение питания | 3х1,5 мм² | 3х2,5 мм² | 3х4 мм² |
| Сигнальная лампа | 2х0,5 мм² | 2х1 мм² | 2х1,5 мм² |
| Питание вспомогательных механизмов | 2х0,5 мм² | 2х0,5 мм² | 2х1 мм² |
| Фотоэлементы для приёма | 4х0,5 мм² | 4х0,5 мм² | 4х0,5 мм² |
| Фотоэлементы для передачи | 2х0,5 мм² | 2х0,5 мм² | 2х0,5 мм² |
| Механизмы управления и безопасности | 2х0,5 мм² | 2х0,5 мм² | 2х0,5 мм² |
Подключение антенны производится с помощью коаксиального провода RG58 с волновым сопротивлением 50 Ом.
Если планируется установить дополнительный домофон возле ворот, то от частного дома к конструкции нужно проложить 2 двухжильных провода 2х0,5 мм² или 2х0,75 мм².
Материалы для откатных ворот
Для монтажа автоматической откатной конструкции нужно также подготовить такие элементы:
каретки от велосипеда;
- заслонки;
верхние подпирающие ролики;
- направляющая планка;
накатные ролики;
несколько уловителей;
- домкрат;
- материал для покрытия (профилированные или железные листы, поликарбонат или дерево);
- швеллер;
- кирпич.
Также нужно подготовить неиспользуемую стиральную машинку, некоторые элементы понадобятся для автоматики.
Материалы для раздвижных ворот
Для автоматических ворот подобного типа надо подготовить такие элементы:
- усиленные петли с подшипниками;
- рукоятки;
- центральный и боковые упоры;
- задвижка;
- стиральная машинка;
- материал для покрытия;
- профильные трубы;
- каретки от велосипеда.
В отличие от откатной конструкции, в данном случае понадобится 2 электродвигателя.
Для сооружения привода откатных или раздвижных ворот нужно будет подготовить несколько кареток со звёздочками.
В качестве активатора движения могут использоваться моторы-редукторы различных типов. Если планируется выполнить монтаж небольших ворот с маленьким весом, то подойдёт электродвигатель шуруповёрта на аккумуляторе, привод автомобильного очистителя стёкол или стеклоподъёмника.
Также понадобится решить вопрос с муфтой сцепления для валов электромоторов. Для этого следует определить требуемый крутящий момент. К примеру, усилие закрывания створок может составить 13,5 кг. Каждый кг соответствует 9,8 Н. Соответственно, сила тяги составит 132,3 Н. Данное значение нужно разделить на диаметр приводного колеса.
Понадобятся такие инструменты:
- электродрель;
- изолента;
- плоскогубцы;
- метр;
- молоток;
- паяльник;
- шуруповёрт.
Приспособления рекомендуется подготовить до выполнения сборки конструкции.
Что стоит учесть при монтаже распашных ворот?
После установки металлических столбов, на них при помощи петель навешиваются каркасы будущих створок, с учетом всех необходимых зазоров.
Расстояние между створками позволяет оставаться калитке и воротам в исправном рабочем состоянии, при незначительном смещении столбов. Данный сдвиг может происходить из-за определенного движения грунта при смене времен года.
Уйти от этого процесса можно только с помощью жесткой рамы по всему каркасу распашных ворот, например, в гаражных металлических воротах это может ограничить проезд по высоте. Использование съемной планки и связки столбов с деталями всего ограждения, позволит свести до минимума данный процесс.
Ответим на вопрос: куда будут открываться ваши ворота? Для монтажа и установки это не имеет особого значения, а вот для удобства использования значительно влияет. Как правило, в ряде случаев открывание идет наружу. При данном варианте экономится внутренняя территория двора, а съемная планка не препятствует полному распахиванию ворот. При монтаже и установке распашных ворот своими руками нужно оставлять определенный просвет, с учетом холодного времени года.
Купить готовые ворота в Петровиче =>>
Характеристика и монтаж распашных ворот
Въездные распашные ворота очень экономичны, достаточно просты и удобны в использовании. Данную конструкцию наиболее часто используют для загородных коттеджей. Применяют их и на дачных и садовых участках, а также в разных производственных цехах, автосервисах, на территориях крупных производственных компаний.
За десятки лет использования, изменилась не только цена монтажа распашных ворот, но и применяемый материал, внешний вид, характерные особенности. Например, раньше данные ограждения выполняли в основном только из дерева. Сейчас же это долговечный и качественный металл. Наиболее часто при установке и монтаже распашных ворот можно встретить систему автоматизации.
Конструкцию распашных ворот можно разделить на две категории – с двумя створками и одной. При этом стоимость распашных ворот однопольного или двупольного типа существенно различается.
Существует и более распространенный вид конструкции ворот, который сочетает в себе две категории. В таких воротах есть две металлические створки и калитка. Данная конструкция позволяет экономить место и материал. И вам не потребуется создание дополнительного входа.
Также можно заказать установку и монтаж автоматики распашных ворот двупольного типа, а калитку поставить рядом.
По внешности распашные ворота могут быть полностью закрытыми, например, покрыты профлистом, или же быть ажурными кованными с применением художественного декора.
Автоматические ворота
Выше мы рассмотрели схему монтажа распашных ворот. И если вам надоело вручную постоянно закрывать и открывать створки, вы легко можете модернизировать их. На данный случай конструкторами были придуманы линейные автоматические электроприводы.
Данная система состоит из двух линейных электроприводов и блока управления, а также антенны, сигнальной лампы и электромагнитного замка. Стоит отметить, что автоматические распашные ворота подключают к обычной бытовой электрической сети переменного тока с напряжением в 220 Вт.
Достаточно важно до установки и монтажа автоматики заранее поставить несущие столбы. Желательно выполнить их из бетона либо из кирпича
На сегодняшний день существуют три основных варианта установки автоматических распашных ворот.
Все будет зависеть от направления открытия створа: вовнутрь, наружу или вовнутрь с доработкой несущих бетонных столбов. При каждом из них, установка автоматики идет в строго определенной последовательности. Иногда может потребоваться установка наружу, или на перспективу под будущую автоматизацию.
Блок управления системы может располагаться слева и справа, очень важно правильно подобрать все сечения проводов.
Купить готовые ворота в Петровиче =>>
Электропривод для установки обладает характерной особенностью, для него необходимо предусматривать определенное расстояние от несущего бетонного столба.
Если вы этого не предусмотрели и ворота необходимо выполнить вовнутрь, то просто аккуратно выдолбите и оформите места под них.
Как сделать распашные ворота?
К любому новому виду постройки, следует отнестись серьезно и с особой тщательностью, и к возведению самой простой разновидности ворот – распашных – тоже.
Для изготовления таких ворот потребуется, прежде всего, определиться с их дизайном, а затем подготовить чертеж с точными размерами, благодаря которому можно рассчитать количество необходимого материала. В основном для опор используется брус или металлический профиль, а в качестве обшивки – доски и профнастил.
Независимо от выбранного для строительства материала, перед тем, как использовать, его необходимо тщательно осмотреть на наличие изъянов и обработать. Если это древесина, она пропитывается несколькими слоями антисептического раствора, а в случае с металлом – все коррозийные образования зачищаются с помощью наждачной бумаги. Затем материал разрезается на части в соответствии с размерами, указанными на чертеже. После чего можно приступать непосредственно к возведению конструкции.
Установка столбов
Установку распашных ворот следует начинать с возведения опорных столбов. Для этого необходимо поставить разметки, в соответствии с расстояниями в чертеже, и выкопать 2 или 3 скважины, в зависимости от наличия калитки в конструкции. Их глубина, как правило, составляет не более 1 метра.
Дно скважин засыпается песком либо щебнем на толщину около 0,1 м и тщательно утрамбовывается. После чего в них устанавливаются опоры строго в вертикальном положении, низ которых иногда обвязывается каркасом из металла, чтобы обеспечить более надежную фиксацию.
Затем опоры заливают бетонирующей смесью до краев ямок и выжидают ее полного застывания. Как правило, процесс затвердевания цемента занимает несколько недель.
Изготовление каркаса и возведение конструкции
Пока фундамент под опорами застывает, можно заняться изготовлением каркаса ворот. Для этого берут заранее подготовленные заготовки, которые чаще всего, выполняются из стального профиля, и сваривают между собой, чтобы получилась рама. Также на каркас крепятся определенные перекладины, на которые будет фиксироваться обшивка ворот.
Обшивку можно зафиксировать до того, как повесить раму, либо уже после того, как она будет установлена. Крепится материал на створки с помощью саморезов или заклепок, а сам каркас – на заранее приваренные к опорным столбам мощные петли.
После того, как конструкция установлена, приступают к ее внешней отделке. Ее необходимо обезжирить, если она выполняется из металла, загрунтовать и покрасить. Затем, после высыхания краски, на ворота вешаются закрывающиеся устройства, а также элементы декора.
Выполняя все вышеуказанные действия по порядку, изготовить распашные железные ворота даже своими руками будет достаточно просто. К тому же, возведение такого вида конструкции считается наименее затратным, так как материалы для этого можно использовать не только самые дешевые, но и не новые.
Монтаж и настройка привода
Чтобы прикрепить привод к створкам, столбам, необходимо приварить кронштейны П-образного типа. Они будут давать необходимую подвижность всей конструкции.
Для оси вращения лучше выбирать каленые болты, имеющие диаметр от 8 до 10 мм. От оцинкованных металлических изделий производства Китая, лучше отказаться. Эта сталь отличается мягкостью, она будет быстро подвергаться износу, что никак не поспособствует надежности и безопасности конструкции.
- рычаг и электрический мотор крепят рычагом вниз, по верхней кромке полотна;
- сначала фиксируют весь механизм к столбам, потом к створкам ворот;
- после завершения монтажа ворота открывают ручным путем, настраивают концевые выключатели;
- электричество подключают только при заблокированном приводе;
- чтобы не допустить поломки двигателя во время блокировки дверок, в схему вводят устройство, что будет отключать сеть во время возрастания силы тока;
- обязательно монтируют сигнальную ламу, что будет оповещать о подаче напряжения.
По завершению работ проверяют плавность хода, открывания и закрывания, четкость срабатывания коневых элементов. Редуктор, мотор защищают кожухами от проникновения влаги.
Установка приводов распашных ворот
Прежде чем установить автопривод, подводят электрическое питание 220В к управляющему устройству. Для этого применяют выключатель и стабилизатор для контроля напряжения
Последнее устройство важно тем, что предотвращает возникновение неисправностей автоматики при перепаде напряжения. Такое обычно случается во время той же грозы
От блока кабеля проводят к электроприводам и защитным фотоэлементам. Комплект крепежных деталей фиксируют к воротной створке.
Следующую крепежную деталь крепят к противоположной несущей стойке. Исключительно после этих действий приступают к установке приводного устройства.
К блоку подводят провода для подключения привода и элементов безопасности. Сам блок управления рекомендуется устанавливать на внутренней части воротного полотна поблизости. Для платы управления системой привода используют защитный кожух из пластика.
Защитные элементы устанавливают на конкретной высоте на стойках
ВАЖНО! Их крепления должны быть строго параллельными друг другу. Световую лампочку крепят над конструкцией, чтоб ее видно было со всех сторон
Но про эти детали поговорим подробнее ниже.
После сборки конструкции приступают к программированию платы. Согласно инструкции, проводят настройку платы и пультов управления. Еще раз хочется отметить, что любой человек с базовыми знаниями все это может выполнить самостоятельно. Но, работа специалиста всегда будет отличаться качеством и надежностью.
Существуют два варианта открытия распахивающихся ворот: внутрь и наружу.
Открывание створ внутрь двора
Приводные устройства следует фиксировать на средних ребрах жесткости короба. Если такая возможность отсутствует, то допускается крепление чуть выше или ниже середины. При этом лучше, если кронштейн будет закреплен на жесткой трубе. Следует добиться того, чтобы изделия отворялись или закрывались без вибрации и останавливались прочно.
При встраивании привода на воротах, открывающихся внутрь, существует одна важная особенность. Ее нельзя оставить без внимания. Когда конструкция открывается во внутреннюю сторону, возникают границы по габаритам для монтажа приводного механизма.
Дистанция от края стойки до центра кронштейна не должно превышать шести сантиметров. В чем заключается отличительная черта, спросите вы? В том, что большинство владельцев устанавливают кирпичные или каменные опоры. А в срединной части столба делают закладную. Так расстояние от этой середины до края стойки заметно превышает положенные 6 см. В итоге такой линейный автоматический механизм просто не сможет функционировать.
Для конструкции, распахивающейся внутрь, устанавливают крепление со стороны участка. Если размеры опорной стойки — 100х100мм, то крепление может располагаться в срединной части. Такое изделие будет полноценно работать.
Металлический кронштейн электропривода обычно производитель кладет в набор. Его приваривают к закладной, непосредственно к профилированной опоре
При этом важно придерживаться характеристик, рекомендуемых производителем
У каждого крепежного элемента конкретный люфт. Это способствует продлению срока использования в любых условиях.
Электроприводная система сможет работать полноценно только, если:
- Соблюдены перечисленные условия установки;
- Сооружение установили четко вертикально и горизонтально.
Чтобы установить линейный электропривод на кирпичной опоре, нужно зафиксировать его посередине. На поверхности опоры создают особое углубление.
Распахивание створ ворот на улицу
При встраивании линейного привода для распахивающихся сооружений наружу, трудности не возникают. Принцип открывания аналогичен тому, что используется при распахивании внутрь. Но открытая створка поворачивается на 90°.
Размещение линейного электропривода занимает в проеме по 15 см с обеих сторон. Если места не так много, то механизмы лучше закрепить повыше, чтобы они не мешали проезду. Оба кронштейна располагаются друг от друга на расстоянии 910 мм. Второе устройство фиксируют к каркасу.
