Разновидности откатных ворот

Проем для откатных ворот

Требования к кирпичным столбам:

• они должны быть собраны вертикально;
• высокая прочность сооружения, чтобы в процессе эксплуатации откатных ворот столбы не шатались, не заваливались;
• собирают их на фундамент, глубина которого должна быть ниже уровня промерзания грунта в районе строительства.

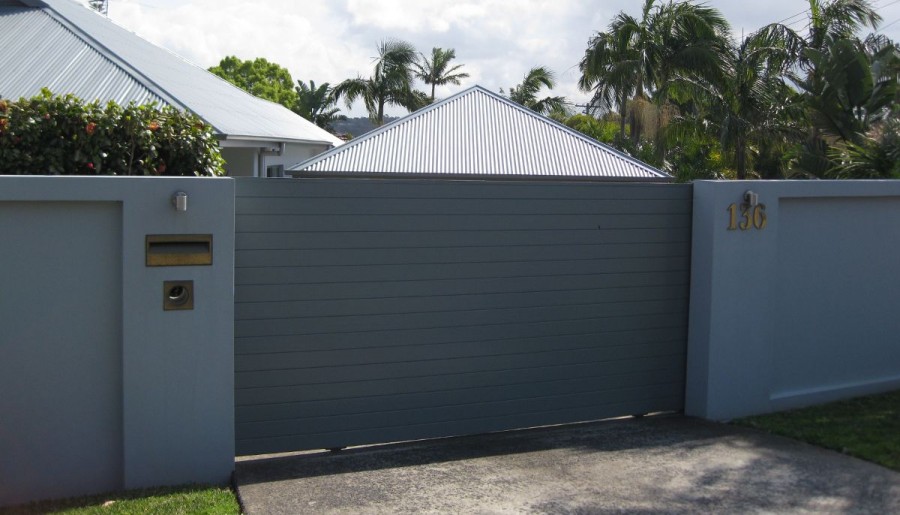

Проем для откатных ворот в полном комплекте

Фундамент под ворота

Перед тем как сделать откатные ворота самостоятельно, необходимо разобраться, как они будут открываться. В их конструкции будет установлена фурнитура, которая собой представляет ролики, прикрепленные к нижней несущей балке ворот. Они будут перемещаться по рельсу. Последний является основой с высокой несущей способностью.

Чтобы рельс не двигался и не смещался, его бетонируют в грунте. То есть сооружают фундамент. Самый простой и надежный вариант – фундамент ленточный.

Его размеры:

• длина – половина ширины воротного проема;
• глубина – 1-1,5 м в зависимости от типа грунта на стройплощадке;
• ширина 40-50 см.

Копать траншею начинают от одного из столбов, в сторону которого будет производиться откат.

В качестве рельса обычно используют швеллер шириною 10-16 мм. К нему приваривают арматуру диаметром 10-14 мм, из которой формируют армирующий каркас.

Бур Ресанта AG-200

2 284 ₽
Посмотреть

Бур Ресанта AG-250

3 054 ₽
Посмотреть

Мотобур МБ-63 Ресанта

12 390 ₽
Посмотреть

Мотобур HUTER GGD-62

11 190 ₽
Посмотреть

Бур HUTER AW-200 (для льда)

3 790 ₽
Посмотреть

Бур HUTER AG-100

1 190 ₽
Посмотреть

Бур HUTER AG-300

3 590 ₽
Посмотреть

Бур HUTER AG-200

1 950 ₽
Посмотреть

Бур HUTER AG-150

1 540 ₽
Посмотреть

Мотобур HUTER GGD-52

8 590 ₽
Посмотреть

Все предложения

Сооружение ленточного фундамента для откатных ворот

Далее проводятся следующие операции:

• устанавливают швеллер и приваренный к нему армокаркас в траншею так, чтобы его верхняя плоскость находилась на уровне конечной отделки территории дачного участка: тротуарная плитка, асфальт, брусчатка и прочее;
• швеллер выравнивают строго по горизонтали;
• рельс должен прижиматься к столбу;
• при необходимости монтируется опалубка для выступающей над грунтом части фундамента;
• проводится заливка траншеи бетонным раствором;
• через неделю опалубка снимается, через другую фундамент можно нагружать.

Готовый фундамент для откатных ворот

Разновидности откатных ворот

Конструкция сдвижных ворот бывает двух основных видов:

• подвесной тип. Зачастую используется в качестве промышленных ворот. Данные модели оснащены направляющей балкой, расположенной вверху, именно на ней закрепляется полотно;

• консольный тип. В данном случае несущая балка фиксирует низ полотна и обеспечивает его движение при помощи тележек, которые жестко закреплены в фундаменте.

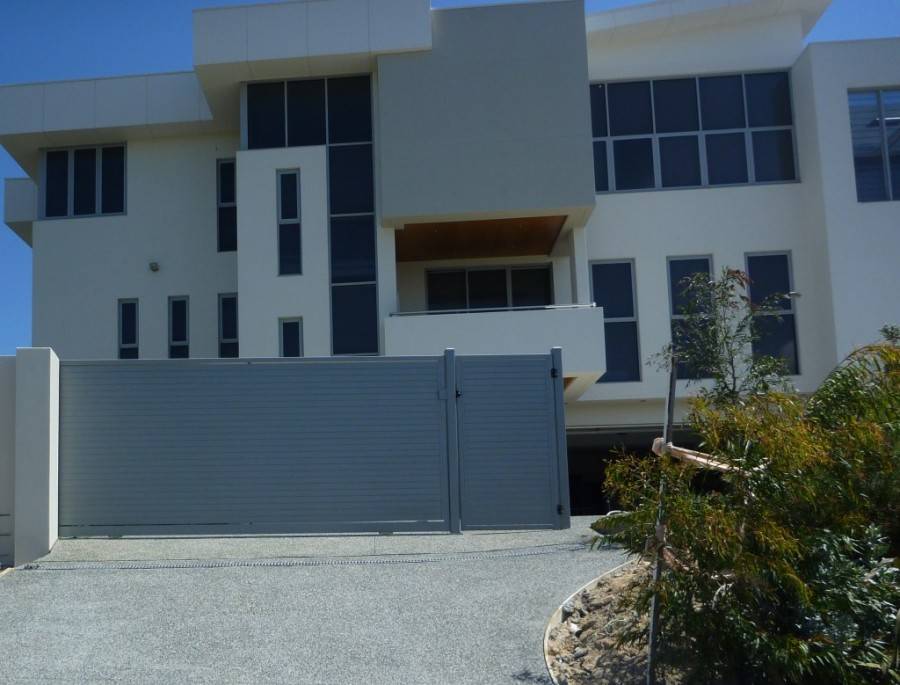

Откатные ворота могут иметь самый различный дизайн.Наиболее популярными моделями являются устройства из профнастила. Их можно покрыть каким угодно средством, а благодаря гофрированной структуре полотна они отличаются достаточной жесткостью. Кроме того, они выглядят элегантно, стильно и хорошо сочетаются со всеми видами заборов.

Еще одним популярным дизайнерским решением является конструкция с художественным оформлением ворот. Кованные откатные устройства представляют собой элитные изделия, которые подчеркнут благополучность хозяев. Металлические завитушки можно сформировать как вручную, так и посредством заводской штамповки.

Если говорить об устройстве гаражей, то поставить здесь «двери-купе» гораздо сложнее. Их можно устанавливать только в неотапливаемых гаражах, поскольку полотно не прилегает плотно к проему. Помимо этого, они занимают много места. Так, рама должна быть шире въезда в 1.5 раза, а это не вписывается в проект стандартного гаража.

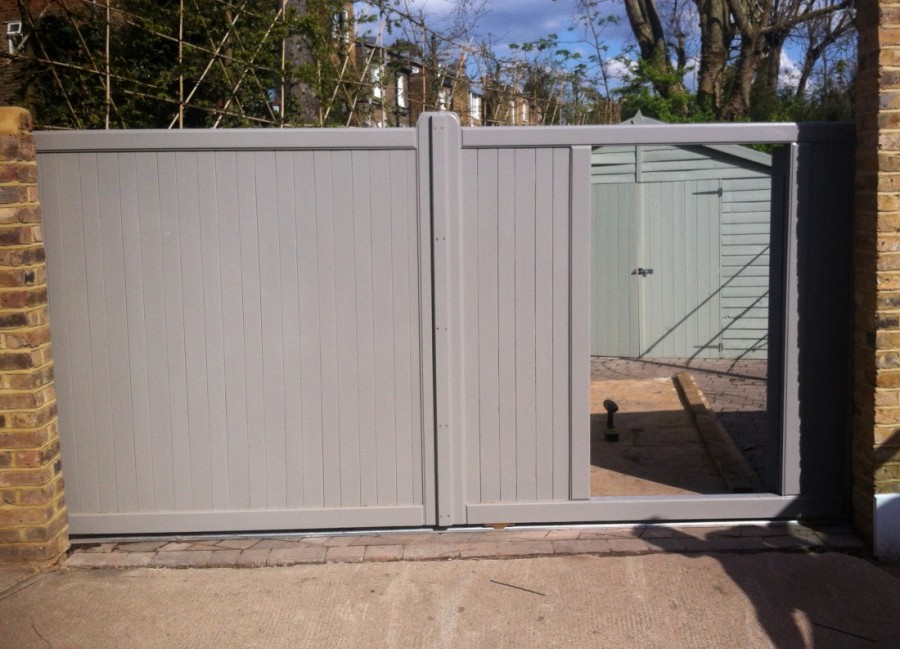

Для более рациональной и удобной эксплуатации рекомендуется использовать откатные ворота с калиткой.

Для промышленных объектов главным является не дизайн, а технические характеристики. Во взрывоопасных помещениях используют откатные противопожарные ворота, которые изготавливаются из специальных огнезащитных панелей, способных выдерживать длительный напор пламени. Конструкция дверей предусматривает огнеупорные профили.

Для более рациональной и удобной эксплуатации рекомендуется использовать откатные ворота с калиткой. В этом случае в полотне для пешеходов монтируются стандартные распашные двери. Откатные ворота с калиткой, сделанные своими руками, дают возможность избежать дополнительной нагрузки на механизм конструкции, используя тем самым ее только для въезда машины в гараж.

Прочие материалы и инструменты

Для изготовления ворот нужны следующие инструменты и строительные приспособления:

1. Шуруповерт.
2. Рулетка.
3. Молоток.
4. Компрессор и пульверизатор.
5. Лом и кирка.
6. Трамбовочный инструмент.
7. Резервуары для бетонной смеси и сыпучих стройматериалов.
8. Сварочное оборудование.
9. Болгарка.
10. Карандаш или чертилка.

Болгарка понадобится для работы.Если ворота обшиваются не металлическими панелями, а древесиной, то потребуется подготовить столярные приспособления. В их числе — циркулярная или торцовая пила, стамеска и рубанок.

Помимо основного инструментария для предстоящих работ нужны сопутствующие материалы:

1. До 18 м профильной трубы с разным сечением.
2. Швеллеры длиной от 2 м.
3. Толстые металлические листы.
4. Арматура или стальные прутья.
5. Сырье для приготовления бетонного раствора.

Как рассчитать размеры металлических ворот?

Какие бы ворота вы не собирались устанавливать, их размеры нужно спланировать заранее. Это даст возможность рассчитать бюджет, который должен быть предусмотрен на эту статью расходов, а также предусмотреть, какой транспорт и каких размеров будет иметь возможность попасть на территорию двора или же в гараж. Попробуем прикинуть, какие размеры металлических ворот будут наиболее подходящими для того или иного типа.

Есть ли стандартная величина для ворот? Скорее всего, нет, но есть здравый смысл и прагматизм, который позволит вычислить ваши личные стандарты. Например, гараж – в нем не нужны ворота шириной 5 метров, если туда максимум будет заезжать 1 машина. А если 2? Тогда, может и нужны, а может быть лучше сделать 2 гаражных бокса с отдельными воротами каждый?

Для откатных ворот оптимальными размерами считаются три метра ширины и два высоты. Если же может понадобиться, чтобы на территорию заехала грузовая машина, тогда ширина должна быть уже 4 метра при той же высоте 2. Разница в цене будет в пределах одной-двух тысяч рублей.

Более чем достаточно будет размеров 4×2 и для распашных ворот. Но следует учитывать, что чем больше створки распашных автоматических ворот, тем дороже они будут стоить.

В секционных воротах очень индивидуальными являются расценки на секции, то есть шаг ширины и высоты. На это влияют технологические особенности каждого производителя. Кроме того, важным фактором, влияющим на цену, будет наличие или отсутствие утеплителя.

В рулонных воротах на размеры и цену влияют не какие-то стандартные ограничения, а ширина профиля, который будет применяться для определенных размеров.

Самыми популярными являются размеры металлических ворот 3×2 и 4×2 метра. Если вы решите заказать ворота шириной не 4, а 4,5 метров, то, скорее всего, разница в цене будет небольшой – около тысячи рублей. Но, если же решите изменить высоту и вместо общепринятых двух метров добавите те же полметра, разница будет более ощутимой – от 5 до 10 тысяч рублей.

Да, и если речь идет о въездных воротах, не забудьте о калитке. Она может как входить в указанную ширину и высоту, так и увеличивать общие размеры. Цена ворот со встроенной в стандартные размеры калиткой будет меньшей, чем стоимость ворот, площадь которых увеличивается за счет площади калитки.

Подготовка к постройке: чертежи, эскизы, размеры

Изображать откатные ворота на бумаге, указывая размеры, следует после проведения расчётов. Для этого нужно выполнить следующие задачи:

• определить ширину будущих ворот, воспользовавшись формулой L=A+I+(a+b+c+d), где L обозначает ширину конструкции, А — ширину проезда, I — расстояние между каретками, размеры a, b, c, d — технологические отступы;
• решить, какими ворота будут по высоте;
• узнать, каким должен быть противовес, уравновешивающий створку при движении, учитывая, что минимально допустимая длина груза — 40% от ширины проёма;
• рассчитать вес полотна конструкции, на который влияет используемый материал (например, квадратный метр стального листа толщиной 2 мм весит 17 кг);
• исходя из веса створки ворот, установить размеры комплектующих и несущей балки, допустим, для конструкции в 300 кг нужна балка толщиной порядка 4 мм с рёбрами 9×5 см;
• узнать, насколько прочными должны быть комплектующие, то есть учесть частоту использования ворот и силу ветра.

Перед выбором роликового механизма стоит ознакомиться с некоторыми советами. Для откатных ворот из профлиста, устанавливаемых в проём 4 м, лучше всего взять усиленные роликовые опоры до 350 кг. Если планируется ставить ворота в проём 7 м и обшивать конструкцию деревом или коваными элементами, то целесообразнее приобретать комплекты до 800 кг.

Роликовый механиз должен выдерживать створки, которые имеют немалый вес

Составление чертежей

Проведя расчёты, можно приступать к составлению чертежей. В схемах требуется указывать основные размеры откатных ворот, то есть высоту и ширину конструкции, длину проёма и направляющей балки. Чертежи рекомендуется дополнять схемой сварки рамы.

В чертеже нужно указывать размеры конструкции

Преимущества и недостатки

Что делает откатные ворота такими популярными? На самом деле конструкции имеют множество достоинств, и вот только некоторые из них:

• Откатные ворота открывают въезд для автотранспорта любых габаритов.
• Ворота устанавливают при любых климатических условиях.
• Возможность выбора декоративной отделки. В зависимости от пожеланий владельца участка выбирают ковку, профнастил или обрешетку.
• Индивидуальный выбор варианта конструкции и автоматики.
• Долгий срок эксплуатации. В сравнении с другими видами ворот петли в таких конструкциях не провисают.

Откатные конструкции почти не имеют недостатков. Единственный минус – они требуют больше места для установки и стоят на 10-20 % дороже обычных распашных ворот.

Разновидности откатных конструкций

Все виды ворот, в основу работы которых положен раздвижной принцип, характеризуются по нескольким параметрам:

• По конструкции. Наиболее популярны одностворчатые ворота, изготовление которых не требует значительных материальных вложений. Если же использовать конструкцию с двумя створками, то это сделает строительство более дорогим. Для своего дома лучше использовать одну створку.
• По принципу управления. Различают такие виды: подвесные, откатные по рельсу, консольные.
• По материалу изготовления. Все ворота изготавливают из металла. Популярны решетчатые ворота, которыми оснащаются какие-то официальные территории. Решетчатые ограды часто можно встретить возле каких-либо представительств или в посольствах. Они достаточно красивые и стильные. Легкие оцинкованные ворота также встречаются очень часто. Они не утяжеляют конструкцию, и весят даже меньше, чем решетчатые аналоги.

Откатные ворота

Откатные или раздвижные (сдвижные) в настоящее время тоже очень популярны.

Ворота состоят из элементов – полотна ворот и направляющих с системой роликов. Ролики могут быть изготовлены из металла, копролонового материала. Створки двигаются по роликовым опорам, параллельным линии забора. Для установки ворот необходим фундамент, где будут располагаться опорные ролики.

Ворота, открываясь, двигаются горизонтально, поэтому различные возвышения со стороны отката ворот недопустимо. Неровное полотно забора со стороны отката створки также является препятствием для установки откатных ворот.

Для откатных ворот необходимо пространство для отката вдоль забора (расстояния для отката зависят от вида ворот, описание см. ниже)

Панели откатных ворот могут быть изготовлены из разных материалов (о материалах можно прочесть в статье Заборы и ограждения. Строительство заборов и ограждений). В последнее время часто используют сэндвич-панели, которые состоят из двух листов оцинкованной стали (как вариант: анодированного алюминия), а между ними располагается слой пенополиуритана.

Откатные ворота бывают нескольких видов:

• подвесные;
• консольные;
• откатные по рельсу.

 Общие достоинства откатных ворот:

• Компактность, не требуют пространства для распахнутых створок перед въездом.
• Выдерживают сильные ветровые нагрузки.
• Нет необходимости расчищать пространство для открытия ворот.

Общие недостатки откатных ворот:

• Необходимо следить за очищением роликовых опор.
• Нужно иметь достаточно места для отката панелей ворот (зависит от вида ворот – см. ниже).

Виды откатных ворот

Подвесные

Используются очень редко. Над проемом ворот устанавливается балка. К этой балке на роликах привешивались ворота.

Подвесные откатные ворота

Достоинства:

• Используются при ограниченном пространстве въезда на территорию.
• Нет необходимости расчищать пространство перед въездом, необходимое для распахивания створок (при распашных воротах).
• Устойчивость к ветровым нагрузкам.
• Устойчивость к взлому.

Недостатки:

• Ограничение по высоте при въезде (увеличение высоты расположения балки влечет за собой увеличение толщины столба и увеличение площади створки ворот, что ведет к удорожанию конструкции; а также увеличение парусности, то есть снижение устойчивости к ветровым нагрузкам). В случае, если в ваши подвесные ворота вдруг должен въехать высокий автомобиль, то они верхняя балка станет для него препятствием.
• Необходимо очищать от снега направляющие.
• Нужно пространство для отката.

Откатные по рельсу

Такие ворота используются часто.

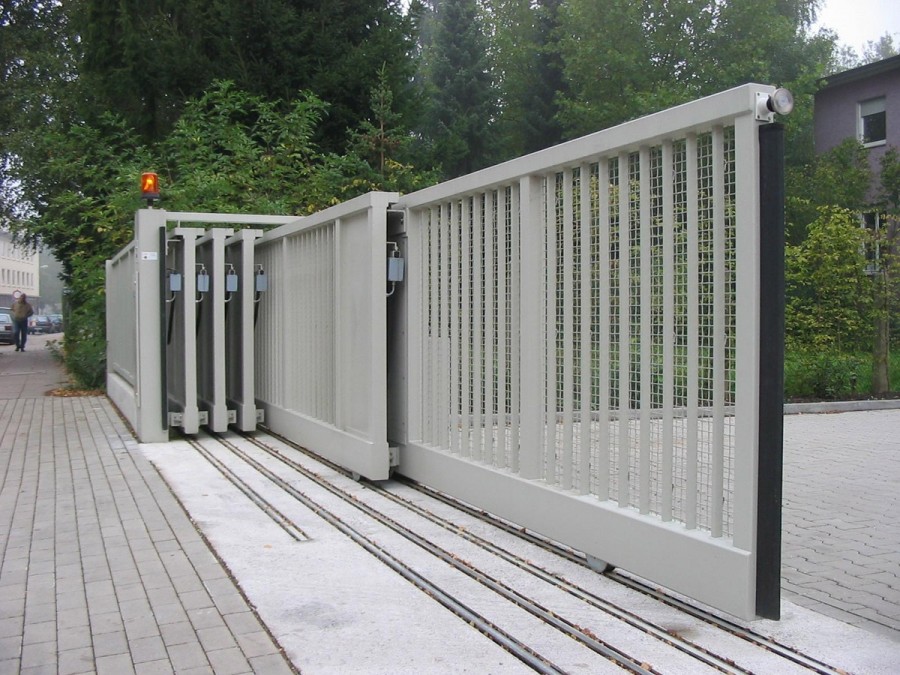

Ворота откатные по рельсу

Они не требуют большого пространства для отката и могут закрывать большие проемы – до 6 м. Вдоль проема ворот на уровне земли укладывается рельс, на него на колесиках устанавливается панель ворот, сверху на столбе два ролика удерживают ворота в вертикальном положении, и ворота катятся по рельсам.

 Достоинства:

• Используются при ограниченном пространстве въезда на территорию.
• Нет необходимости расчищать пространство перед въездом, необходимое для распахивания створок (при распашных воротах).
• Устойчивость к ветровым нагрузкам.

 Недостатки:

• Нужно следить за чистотой рельса.
• Нужно пространство для отката.

Консольные откатные ворота

Такие ворота не имеют рельсов под воротами и балок над ними.

Консольные откатные ворота

Панель консольных откатных ворот нависает над проемом. Откат консольных ворот: при ширине проезда 4 м нужно минимум 2 м дополнительного пространства для отката створки вдоль забора.

Этот тип ворот по типу установки балки делится на виды:

• балка сверху,
• балка в середине,
• балка снизу, (иногда встречается вид с телескопической балкой).

Ворота, открываясь, двигаются горизонтально, поэтому нужно проверить, чтобы не было препятствий на их пути со стороны отката: горки, мусора и т.п. Извилистый забор со стороны отката ворот также является препятствием движению.

Достоинства консольных откатных ворот:

• Некоторые виды могут быть установлены на небольшой высоте от земли – около 10 см, и благодаря этому даже во время снегопадов сохраняют свою работоспособность и подвижность.
• Не имеют ограничения по высоте.

Недостатки консольных откатных ворот:

считаются сложными в исполнении.

Виды консольных откатных ворот

Балка консоли сверху (из двутавра) у консольных откатных ворот

Балка консоли посередине

 Балка консоли снизу

Стоимость откатных консольных ворот (например, с обшивкой рамы листом профнастила) при ширине панели 4 м и высоте 2 м – 1,5 тыс. дол. С добавлением автоматики стоимость увеличится на 1 тыс. дол.

Особенности проектирования конструкции

Перед покупкой сырья, инструментов, рекомендуется сделать чертеж или эскиз будущего изделия. Советуют замерять и указывать размеры деталей, а также рассчитывать количество сырья.

Размеры полотна

Определяют ширину, длину, высоту и другие параметры ворот. Замеряют дистанцию между опорными стойками, потому что от этой величины будут зависеть остальные размеры.

При расчетах следует учесть:

• Габариты машины, которая будет проезжать в проем;
• Угол ее въезда;
• Незанятое расстояние между шириной транспорта и стойками. Оно должно быть 0,3-0,5 м с обеих сторон.

Рекомендованное расстояние для легковушек – 2,5 – 3 м, а вот для грузового транспорта или спецтехники потребуется дистанция не меньше 3,5 м.

В случае затрудненного передвижения относительно линии ограждения, то может понадобиться въезд на территорию под углом. То вышеописанное расстояние увеличивают в 1,5 раза.

Водитель-новичок, плохо зафиксированный груз, скользкая дорога – мелочи, на которые следовало бы обращать внимание. Потому что из-за них машина может наклониться набок или переместиться

Идеальная, оптимальная ширина проема – 4,5 м. Это достаточная величина, которая не подведет в любом случае.

При расчете ширины створки, к величине проема добавляют 20 см. Это нужно, чтобы через закрытую конструкцию невозможно было посмотреть, что находится на территории за ней. Если этот параметр забыли учесть, ситуацию можно исправить сближением столбов.

Распространенная ошибка многих людей – думать, что высота ворот идентична самому ограждению. Но, полотно обычно немного ниже. Потому что нижний край забора фиксируют с небольшой щелью от поверхности земли. А само полотно земли вообще не касается – его устанавливают с образованием зазора примерно 10 см.

Опорные площадки контролируют дистанцию между поверхностью грунта и нижней направляющей. Ими же выставляют высоту роликов. От того, как их смонтируют, зависит, насколько створки будут возвышаться над землей.

Высота створки зависит от габаритов рамы, каркаса и ширины снизу лежащей направляющей. Все эти параметры учитывают еще на этапе проектирования.

Чертежи и схемы

Направляющая, перемещающаяся по консолям – основа откатных ворот. Чтобы опорный роликовый механизм не мешал въезду через проем, его убирают за габариты. Специальный откос используют, чтобы удлинить створку. Откос выступает в роли противовеса. Если длина его будет равняться половине ширины полотна, то это поможет предотвратить перекос при использовании ворот.

Роликовые тележки принимают давление на себя, поэтому их фиксируют прочно, надежно. Фундамент создают из железобетонной конструкции. Наверху расположена закладная площадка из стального швеллера. В будущем его можно использовать еще для установки автоматического привода.

Откатная конструкция довольно проста в изготовлении. Когда понимают суть механизма и его работы, то сделать чертежи или эскизы собственноручно совсем нетрудно.

Ниже предоставлено изображение чертежа для изготовления. Эскиз может служить вам наглядным пособием для собственного проекта.

Виды откатных ворот

Практичная и удобная система необходима для защиты частной территории. Она часто используется владельцами участков для обустройства въезда. Подвесной тип состоит из стоек, которые размещаются с двух сторон проема. Двигаться створка будет вдоль забора или стены.

Модель отличается устойчивостью к ветровым нагрузкам, может иметь автоматический или ручной привод. Недостаток подвесной системы заключается в ограничении высоты проема.

Рельсовые ворота приводятся в движение с помощью специального механизма. Такая конструкция не мешает движению авто. Она устойчива к взлому, ветровым нагрузкам, может использоваться для проемов до 6 метров.

Консольный вид был изобретен, чтобы избежать контакта с рельсом. Движение ворот осуществляется по специальной балке, которая закрепляется внизу. Такая система не ограничивает высоту пролета.

Закрытая балка в ней защищена от осадков. Консольный тип пользуется популярностью из-за удобства эксплуатации, невысокой стоимости на изготовление и установку.
