Пружина и аксессуары на калитку и ворота: фурнитура, закладные детали на фото

Заводские изделия

Производственные механизмы схожи с изготовленными собственноручно. Они тоже надёжны и просты в обращении. Однако вместо потраченного на изготовление времени, придётся расплачиваться финансами. Сейчас наиболее популярны следующие модели:

Ручки. Могут использоваться поворотные либо нажимные. Функции у таких ручек схожи — обеспечивать открытие/закрытие ворот и фиксировать их положение в закрытом состоянии. Исключения лишь в том, что первые необходимо поворачивать, а вторые — вдавливать. Для изготовления такого механизма понадобится специальное оборудование, поэтому производят их только на фабриках, а поставляют в комплекте или отдельно.
Накладные замки. Как понятно из названия, их устанавливают на дверь или ворота. Главное преимущество при монтаже — небольшой фронт работ. Здесь достаточно закрепить устройство на одной створке, а на вторую поставить заглушку.
Кодовые замки. Такие защитные механизмы были популярны в подъездах многих жилых домов до наступления «эры домофонов». И действительно, достаточно нажать на 2–3 кнопки и дверь сразу откроется. Однако значительный недостаток в том, что злоумышленники могут без труда разгадать код замка, если тот используется долгое время. Поэтому рекомендуется приобретать кодовый замок, в котором также есть запор на ключ. Стоит сказать, что несмотря на недостатки и сложность в установке, такие устройства до сих пор встречаются повсеместно на воротах и дверях гаражей.

Концевой ролик и заглушки

Концевой ролик

Снизу на окончание направляющего П-образного бруса, в его передней части, нужно зафиксировать съемный концевой ролик, который вставляется внутрь профиля. Крепится он легко, при помощи болтового соединения. С противоположенной стороны надо установить пробку (заглушку) или такой же ролик.

Такой ролик нужен для того, чтобы при закрытии ворот направляющая накатывалась на улавливатель, находящийся снизу, который будет установлен на столбе с другой стороны. Таким образом, вы сможете уменьшить нагрузку на опорные пластины, которые держат ролики на фундаменте. Заглушки или пробки служат препятствием для снега, дождя, грязи и мусора, который может проникать в направляющий брус. Если их нет, то роликовые тележки могут быстро выйти из строя, а ворота не будут плавно и легко открываться.

Список источников

kakpravilnosdelat.ru
svoizabor.ru
stroydomkin.ru
zabor-pro.ru
zavorota.ru
svoivorota.ru
funer.ru

Схема подключения электромеханического замка на калитку

Если решено выполнить установку электромеханического устройства своими руками одновременно с оборудованием для контроля территории, можно использовать классическую схему. При этом монтаж домофона производится стандартно, а для подсоединения к нему замка потребуется дополнительный провод.

Схема подключения к домофону

Принцип схемы установки и подсоединения электромеханической системы такой. Вначале нужно установить монитор и аккумулятор. Он требуется для подачи электричества на замок.

От вызывной части провод проводится к панели, а от блока питания – к запирающей конструкции. Но последнее соединение делается с петлей к задней части домофона.

Монтажная электрическая схема без размеров защелки

Один из проводов размыкает контакт управления блоком, другой находится свободным. По этой схеме подсоединения при нажатии клавиши происходит управление замком.

С монитора передается импульс на домофон, который замыкает внутри реле, и на закрывающий механизм подается ток.

На фото можно посмотреть схему подсоединения электромеханического замка и домофона.

Вариант подключения к контроллеру

Выбор замка в зависимости от материала калитки

При выборе замка важны следующие факторы:

Толщина дверного полотна. Учитывается как при выборе врезного, так и накладного механизма. Массивные тяжелые замки можно крепить на надежной калитке из толстого дерева, сплошных стальных листов, кованых полотен.
Уровень периодической, постоянной нагрузки. Для проходного места, большой семьи, где дверь будет часто открываться и закрываться, необходимо выбирать соответствующую модель, которая будет устойчива к таким нагрузкам.
Уровень безопасности изделия. Всего уровней четыре. Замки с первым уровнем проще всего поддаются взлому, четвертый уровень ‒ самые взломоустойчивые.

К деревянной калитке из штакетника, досок, реек, массива замок можно крепить саморезами (накладной) или же по разметке, чертежу вырезать проем и вставлять механизм внутрь полотна (врезной).

Зафиксировать накладной замок для калиток из любого материала гораздо проще, при этом полотно остается невредимым. Главное, чтобы стержни механизма свободно и без усилий зашли в пазы.

Если решено крепить замок с ручкой, то лучше составить схему, где будет наглядно видно расположение ручки и запора. Они не должны находиться рядом. Под ручку потребуется отдельный крепеж. Ручка не должна быть препятствием для поворота ключа, открытия замка.

Для электрических замков подвод кабеля делают в конце. Вести провода лучше под землей, тщательно их заизолировать. На калитке кабель лучше прятать в полость металлопрофиля, пластиковых накладок ‒ это станет хорошей защитой от влаги.

Накладные замки лучше закрывать накладкой из резины, пластика.

Затвор для калитки из профнастила

Следует не забывать, что все механические засовы, в отличие от ручных закрывающих устройств, подразумевают наличие ключей. Поэтому можно не переживать по поводу их потери, поскольку всегда можно запереть ворота либо калитку ручным механизмом.

На складе

В продаже есть несколько основных разновидностей таких закрывающих устройств:

Вертикальные задвижки.
Горизонтальные накладные задвижки.
Винтовые задвижки.
Накладные сдвижные запоры.
Поворотные пазовые конструкции.
Реечный ригельный механизм.
Врезная конструкция.
Защелки с креплением на основе пружины.
Кодовый замок.
Электромагнитный замок.
Электромеханический замок.

На прилавке

Защелка на калитку из профнастила может отличаться направлением запирания и принципом работы механизма.

Разновидности запоров для ворот

Придумать абсолютно новый засов на ворота сложно, да и зачем? Их и так достаточно:

«Вертушки». Так называют запоры с осью вращения посередине. При повороте «крылья» вертушки запирают обе створки. Простой временный запор, используется, когда вы уезжаете ненадолго.
«Шлагбаумы». Разновидность вертушек, когда ось вращения расположена на краю засова для ворот.
«Шпингалеты». Засовы на ворота этого типа наиболее распространены. Их можно купить готовые (красивые и не очень крепкие) или изготовить своими руками (мощные, но непрезентабельные). Засов для ворот этого типа используют не только для запирания, но и для фиксации створок в нужном положении. При необходимости конструкции этих трех типов можно дополнить «ушками» и навесить замок.
Запоры с фиксацией. Такой тип используется для запирания дверей у фургонов, бортов у грузовиков.
Запорные механизмы типа сейфа. При повороте рукоятки створки притягиваются и фиксируются сразу в двух местах, сверху и снизу.

Отметим, что все засовы на ворота не предназначены для посторонних глаз, поэтому требования внешнего вида на них не распространяются.

Разновидности дверных засовов

Итак, дверные засовы могут:

приобретаться в магазинах. Стоимость готовых устройств небольшая, а широкое разнообразие позволяет выбрать наиболее подходящий запорный механизм;
изготавливаться самостоятельно.

Готовые засовы

Засов на дверь различается по нескольким основным признакам:

способу установки;
способу работы.

Засов на калитку, дверь ворота может быть установлен:

внутрь дверного полотна. Врезной засов отличается сложностью монтажа, так как для установки потребуется делать нишу для основной части запорного механизма и более высокой стоимостью;

Засов с замком для калитки или двери

на поверхность дверного полотна. Накладной засов можно установить за несколько минут, имея необходимые инструменты и определенные навыки работы с ними. Стоимость накладных запорных механизмов ниже, чем врезных. Однако и степень защиты засова меньше, так как все рабочие элементы устройства располагаются на поверхности и легко просматриваются.

Засов-фиксатор, устанавливаемый на поверхность дверного полотна

Если врезные засовы выпускаются одного типа, то накладные запорные устройства могут быть следующих видов:

задвижка-засов. Наиболее популярное устройство, которое состоит из корпуса и двигающейся металлической пластины. Для фиксации пластины в закрытом положении на дверной раме устанавливается небольшая планка с отверстием. Задвижки выпускаются разных размеров и могут быть дополнены декоративными элементами;

Засов-задвижка для калиток и дверей

Задвижка может быть:

горизонтальной (рисунок выше). Такие устройства устанавливаются на двери разного назначения, в том числе и калитки;
вертикальной. Устройства предназначены для створок ворот.

Задвижки вертикальные для ворот

засов-крючок. Простейшее запорное устройство, которое можно приобрести в магазине или изготовить самостоятельно. Запорный элемент – крючок – опускается в скобу, тем самым фиксируя створку в закрытом положении;

Засов в форме крючка для фиксации двери

Как сделать засов своими руками? Необходимо:

найти проволоку подходящего диаметра;
согнуть проволоку в форме крючка;
изготовить две планки: для крепления устройства к дверному полотну и фиксации запорного элемента. Планки можно изготовить из той же проволоки или металлической пластины;

засов с пружиной. На стандартное запорное устройство устанавливается небольшая пружина, которая возвращает запорный элемент в исходное (закрытое) положение. Открывается засов вручную, а после закрытия двери защелкивается автоматически.

Задвижка для дверей на основе пружинного механизма

Засовы, изготовленные своими руками

Самодельный засов может быть:

Вертушка – это устройство, которое изготавливается из небольшого деревянного бруска и деревянного (металлического) прутка, выступающего в качестве оси вращения.

Принцип действия устройства достаточно прост. Лопасти вертушки, при расположении ее в горизонтальном направлении, зацепляются за раму калитки. Если лопасти засова расположены в вертикальном направлении, то засов открыт.

Засов вертушка для калиток

Шпингалет – это более надежное устройство для фиксации двери. Металлический профиль, являющийся запорным элементом опускается в специальные ниши, которые также изготавливаются из металла. Если изготовить шпингалет с проушинами, то засов можно дополнить навесным замком.

Металлический засов для ворот и калиток

Единственным недостатком шпингалета является необходимость постоянно следить за перекосами ворот (дверей, калиток), так как любое нарушение геометрии приведет к неработоспособности устройства.

Важные советы по изготовлению запора своими руками

Обратите внимание! Чтобы запор прослужил как можно дольше, предусмотрите его защиту от внешних воздействий. Для этих целей подойдет защитный карман из металла или другого материала — такое приспособление предупредит попадание влаги на механизм. Если вы планируете купить откатные ворота с калиткой, можете сами изготовить щеколду для запирания системы

Если вы планируете купить откатные ворота с калиткой, можете сами изготовить щеколду для запирания системы

Важное условие правильного монтажа — выполнение точных замеров и создание грамотного чертежа. С этой работой легко справится мастер на все руки, в арсенале которого есть необходимый инструмент. Если же описание процесса показалось вам сложным или вы не уверены в своих возможностях, рекомендуем приобрести готовый замок и заказать его монтаж в компании «Мастеровит»

В этом случае можно не сомневаться, что механизм установлен правильно и вашей собственности ничего не угрожает

Если же описание процесса показалось вам сложным или вы не уверены в своих возможностях, рекомендуем приобрести готовый замок и заказать его монтаж в компании «Мастеровит». В этом случае можно не сомневаться, что механизм установлен правильно и вашей собственности ничего не угрожает.

Делаем запорный механизм собственноручно

Можете самостоятельно соорудить запор для калитки в домашних условиях. Для удобства рекомендуется использовать самый простой механизм в виде горизонтальной щеколды на пружинной основе.

Перед тем как приступить к делу, определите место на калитке для монтажа задвижки, с помощью рулетки и карандаша обозначьте точные пометки. Теперь начертите схему будущей конструкции, наиболее полный и понятный рисунок представлен ниже.

Схема засова на ворота

Затем подготовьте все необходимые материалы и инструменты, такие как:

металлические пластины подходящего размера;
стальной стержень с ушком;
пружина;
тиски;
ножовка по металлу;
молоток, отвертки или гаечные ключи;
шуруповерт, дрель, сварочный аппарат.

Вначале вам следует смастерить каркас запора. Для этого возьмите металлическую пластину и приварите к ней держатели для стержня. Затем укрепите на стержне ручку и вставьте его вместе с пружиной в готовый каркас. Теперь пришло время заняться монтажом готового изделия.

Если у вас металлическая калитка, прикрепите к указанному месту замок с помощью сварочного аппарата или затяните крепления винтами и гайками.

Ну а если у вас деревянные ворота можно применить монтаж на саморезах. Напротив запорного стержня в соответствующем месте несущего столба или профиля ворот проделайте отверстие для фиксации затвора в закрытом состоянии.

Засов на железные ворота

Теперь ваш затвор практически готов. Однако, вы сможете его отворять только с внутренней стороны, поэтому лучше соорудить торсионный механизм. Для этого возьмите тонкий металлический трос нужной длины, проделайте для него небольшое отверстие в боковой нижней части ворот.

Прикрепите трос к ушку задвижки, протяните его на внешнюю сторону через отверстие и закрепите где-нибудь в закрытом месте. Потянув за него, вы сможете открыть калитку с внешней стороны.

Итак, в самостоятельном изготовлении и монтаже этой важной детали нет ничего сложного. Главное, перед началом работ нужно сделать точные замеры места для монтажа будущего изделия, правильно составить схему конструкции и иметь при себе определенный набор инструментов и материалов. Главное, перед началом работ нужно сделать точные замеры места для монтажа будущего изделия, правильно составить схему конструкции и иметь при себе определенный набор инструментов и материалов

Главное, перед началом работ нужно сделать точные замеры места для монтажа будущего изделия, правильно составить схему конструкции и иметь при себе определенный набор инструментов и материалов.

Откатные ворота из профлиста

Сдвижные разновидности имеют большую функциональность, ведь им для раскрытия не требуется много места. Этот вариант идеально подойдет для небольших дворов или тесных проездов.

Раздвижные ворота из профлиста, сделанные непосредственно своими руками, потребуются тем, кто часто выезжает за пределы своего участка. Их главное преимущество – отсутствие верхних направляющих, что дает возможность проезжать и очень высоким машинам. Причем в зимний период их владельцу не понадобится очищать большое пространство для того, чтобы распахнуть створки.

Откатные ворота с калиткой (или без нее) обычно снабжают электрическим приводом, поскольку вручную одну большую створку отодвигать не слишком удобно.

Есть, впрочем, у данной системы и ряд недостатков:

в фундамент необходимо закладывать арматуру;
придется купить немало дополнительных и довольно дорогих комплектующих;
изготовление и в равной степени установка откатных ворот повлечет большие траты.

Распашные ворота из профлиста – сооружаем своими руками

В первую очередь необходимо подготовить:

чертежи;
план-схему с привязкой к местности;
инструменты;
материалы.

Делая расчет, помните, чем уже подъезд к дому, тем шире следует делать проем. Вообще же работая над эскизом, учитывайте, какой именно тип транспорта будет въезжать во двор.

Наиболее оптимальные габариты выглядят так:

длина обеих створок не больше 4-х метров;
высота до 2-х.

Для того чтобы изготовить ворота по этим размерам самостоятельно, запаситесь следующим:

два подходящих по размеру куска профильной трубы с учетом погружения в фундамент (сечение минимум – 100×100 мм, толщина стенки – не меньше 4 мм);
материал на внешний каркас ворот (также квадратная труба 40 на 25 мм);
уголок для распорок 20 на 20 мм;
собственно профнастил;
саморезы к нему;
бетонный раствор;
антикоррозийная грунтовка и краска;
ножницы для металла;
электросварка;
шуруповерт;
болгарка;
лобзик;
дрель;
ватерпас;
рулетка;
штыковая и совковая лопаты.

Если вы намерены делать ворота с элементами ковки, приобретите также и их (готовые продаются в строительных магазинах).

Петли привариваем сразу к столбам для ворот, если они уже установлены вместе с оградой. В противном случае работы по монтажу опор следует провести в таком порядке:

квадратные трубы грунтуют и красят в два слоя;
по краям ворот роют ямы под фундамент (не менее 1 мера глубиной);
на дно насыпать слой щебня с песком;
опоры установить вертикально и закрепить арматурою непосредственно в ямке и сверху;
залить бетон;
оставить его до первичного схватывания (15 суток).

В этом случае петли приваривают лишь после застывания раствора.

Каркас самих ворот собирают на ровной площадке. Порядок действий следующий:

квадратную трубку разделывают по размерам;
ее торцы болгаркой обрезают под 45 градусов;
раму собирают и прихватывают сваркой;
измеряя диагонали, проверяют правильность углов;
дефекты устраняют и затем производят окончательную сварку;
внутри каркаса по углам устанавливают косые распорки;
затем фиксируют 2 поперечины для дополнительной жесткости;
швы шлифуют болгаркой;
раму окрашивают.

Обшивка делается только после полного высыхания декоративного слоя. Как вариант – монтируют листы металла уже после установки створок на петли. Саморезы в профнастил закручиваются только в местах его прилегания к основе. На метр квадратный достаточно 6 точек фиксации.

Как видим, делать распашные ворота непосредственно из профнастила не так уж и сложно.

Стоит ли изготавливать или лучше купить?

Если у вас нету лишних средств и вы без проблем можете выделить несколько дней на поиски нужных материалов и последующую их сборку своими руками, тогда конечно, единственным вариантом для вас будет самостоятельно изготовление. Если же у вас есть возможность заплатить солидные деньги за готовое изделие, тогда конечно, лучше купить заводскую сборку так, как она в разы качественней самодельной и гораздо лучше проявляет себя в работе.

Покупная фурнитура обойдётся вам в среднем в триста долларов, так что считайте какой вариант более приемлем для вашего кармана и, конечно же, ваши пожелания.

Правила эксплуатации

Сложности при эксплуатации защёлок калиток вызваны воздействием природных явлений. Особенно заметно это в осенне-зимний период. При высокой влажности воздуха металл активно ржавеет, что может вызвать заеданием механизма. Кроме того, ржавчина образует потёки, ухудшая внешний вид калитки. Для предотвращения коррозии весной и осенью задвижки снимают, обрабатывают от ржавчины и красят.

Некоторые умельцы воронят сталь, делая её устойчивой против влаги.

Опасность представляют ночные заморозки после оттепели. Скопившаяся влага может застыть на засове, исключив его передвижение в корпусе. Желательно защищать детали устройств от природных явлений. Для этого делают различные корпуса для скрытой установки.

Как соорудить упор собственноручно

Самостоятельное изготовление стопоров на ворота требует предварительной подготовки. Поэтому надо заранее ознакомиться с основными нюансами создания и установки воротных упоров.

Подбор деталей и подготовка инструмента

Сначала подготавливаются все инструменты и материалы, которые понадобятся для изготовления фиксатора.

При создании большинства разновидностей упоров используются следующие детали:

железные трубы;
металлическая пластина толщиной 3-5 миллиметров;
железные уголки 5-7 сантиметров в длину;
прутья.

Среди инструментов, при помощи которых выполняется работа, выделяют:

Сварочный аппарат. Незаменимое устройство, использующееся для крепления деталей, изготовленных из металла.
Дрель. Таким инструментом пользуются для создания отверстий, в которые будут вкручиваться крепежные шурупы или болты.
Тиски. Их используют для фиксации обрабатываемых металлических или деревянных деталей.

Сборка комплектации

Изготовление стопоров осуществляется в несколько этапов:

Установка труб. Все металлические трубы привариваются к железным пластинам, после чего в конструкции делают крепежные отверстия под шурупы.
Создания рычага. Для изготовления рукоятки к верхней части упора приваривают прут.
Крепление штыря. Чтобы закрепить его, придется открыть створку и вбить штырь на глубину сорок сантиметров.

Монтаж на ворота

На конечном этапе создания упора его устанавливают на ворота. Для этого между петлями просверливают отверстия, которые будут использоваться для установки фиксатора. Затем отверстия сверлят на стопоре, после чего его прикручивают к воротам. Закрепленную конструкцию упора надо проверить на надежность крепежа и только после этого использовать для фиксации ворот.

Виды запирающих устройств: особенности и надежность

Как было сказано ранее, калиточный запор для калитки можно изготовить своими руками, однако перед этим нужно определиться, какой именно вид наиболее подходящий в данном конкретном случае. Классифицировать типы запорных устройств можно по нескольким критериям. Например, по направлению монтажа:

вертикальные – чаще всего встречаются на воротах, расположены перпендикулярно земле;
горизонтальные – применяются для входных дверей и калиток, расположены параллельно земле.

Горизонтальное запирающее устройство

Типизация также происходит и по принципу действия:

Сдвижной. Представляет собой плоский стержень, закрепленный в упорах, который крепится исключительно на ровную поверхность. В противном случае, стержень не зайдет в паз. Для обеспечения дополнительной безопасности к механизму приделываются ушки – за них можно зацепить замок.
Винтовой. Устанавливается с внешней стороны. Он приводится в действие с помощью специального ключа.
Пазовый с поворотным механизмом. Один из самых простых типов, хотя вручную его изготовить проблематично.
С фиксацией. Данный вид используется как дополнение к основному комплексу закрывающих устройств.
Электронные и магнитные замки. К этому подклассу относится целый ряд механизмов, чье закрытие и открытие осуществляется с помощью подачи электричества. Их использование открывает широкие возможности эксплуатации, однако не всегда оправданно.

Запорный механизм с фиксацией

Разумеется, с точки зрения надежности и безопасности наиболее надежными являются разнообразные кодовые самки, однако они не являются темой для данной статьи, потому рассматриваться будут только виды, которые можно изготовить для калитки своими руками.

Обыкновенный запорный механизм типа «засов»

Среди оставшихся наиболее безопасным является пазовый механизм и механизм с фиксацией, так как повлиять на них снаружи практически невозможна. Оба варианта требуют наличия относительно уникального отпирающего устройства, что затруднят взлом.

В некоторых случаях, к безопасным можно отнести и сдвижной механизм. К примеру, когда тот расположен вертикально: чтобы открыть такую калитку нужно или вытащить его, находясь внутри, или же спилить снаружи через расстояние между полотном и землей, что повлечет за собой немало шума.

Подобные защитные механизмы рекомендуется использовать для дачных участков, а в жилых дворах использовать более надежные и устойчивые к взлому устройства.

Разновидности

Современные виды запоров для ворот различаются по особенностям крепления, типам конструкции, внешнему виду.

Тип конструкции

По особенностям установки выделяют горизонтальные, вертикальные и дополнительные запоры для ворот.

Горизонтальные устанавливаются в верхней, нижней, а также в центральной части створок. Используются преимущественно для ворот и калиток.

Запорные устройства с вертикальным принципом действия ставят сверху, снизу и в середине. Устанавливают в гаражах на приусадебных участках, сдвижных воротах дома.

Дополнительные используются в калитках, дверях небольших подсобных помещений и хозяйственных построек.

Легкость в монтаже

Особенности установки

Запирающие устройства могут быть врезного, поворотного, накладного сдвижного, винтового вида, а также с фиксацией. Последние виды запорных устройств имеют пружинный, поворотный или пазовый механизм.

Элементы запорного приспособления устанавливают на специальных рамах или непосредственно на дверном полотне.

Виды моделей

Вертушки. Ось вращения расположена посередине. Крутя засов, запирают оба полотна. Этот простой механизм прекрасно защищает от проникновения в помещение во время отсутствия хозяев. В течение долгого времени считалось, что открыть такое устройство невозможно.
Шлагбаумный тип запора. Данная модель устройства является видом вертушки. Ось вращения находится на краю.

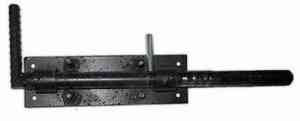

Шпингалет. Это самый распространенный вид засова. Их покупают, но часто изготавливают самостоятельно. В последнем случае обычно делают очень прочными, однако при этом значительно страдает внешний вид. Запор используют для закрывания и удерживания полотен в необходимом положении. Шпингалет с пружинной основой подходит для откатных ворот.
Конструкция фляжного типа. В механизме этого вида запоров выделяют петлю, фиксирующую рычаг, и сам рычаг. Засов крепится на полотно. Закрывая ворота, закрепляют петлю и перекидывают до конца рычаг. Считается, что если двери закрыты, все напряжение воспринимается фляжным механизмом. Открыть засов можно усилием, которое оценивается в несколько тысяч килограммов. Другое преимущество в том, что в таком запоре нет полых труб, поэтому они не засоряются.
Поворотные стоечные. Этот механизм представляет собой вертикальную стойку в форме трубки. Ее крепят на четырех петлях к полотну. Посередине устанавливается рычаг, его делают на болтовом соединении, чтобы была возможность складывать. Рычаг позволяет стойке вращаться вокруг своей оси.
Запоры с фиксацией. Такие приспособления применяются в грузовиках, контейнерах. По аналогии делают вертикальную блокировку также для дверей и ворот.
Сейфовое устройство. Блокировка происходит в верхней и нижней частях.

Самыми надежными являются фляжный запор, поворотное стоечное устройство, засовы, устанавливаемые на сварной раме, вертушка.
