Как сделать запор, засов и щеколду на калитку своими руками.

Потайной замок

Устройство потайного механизма

Иногда на полотне не видно ни скважины для ключа, ни отверстия для замка, а калитка не открывается, будто изнутри есть замок. Если рассмотреть полотно более внимательно, можно обнаружить, однако, что с обратной стороны есть задвижка. Но как закрывается она снаружи, поначалу механизм этого запора непонятен. Оказывается, на двери есть шестиугольная шляпка шурупа. Она поворачивается специальным ключом-воротком шестиугольной формы. С внутренней стороны стоит рейка, которая при повороте болта закрывает вращением запорное устройство двери. Делают такие запоры довольно легко.

На хвостике болта напильником выполняется плоская лыска. На нее укрепляется задвижка, в которой делается прорезь для лыски.

Собирают запор так:

сверлят специальное отверстие для резьбового участка болта;
толстым сверлом выполняют углубление для головки болта, чтобы на полотне она могла утонуть в углублении;
с другой стороны надевают на болт две шайбочки и прижимают с помощью гайки так, чтобы головка болта была утонувшей;
на подготовленную лыску насаживают задвижку и плотно прижимают ее с помощью гайки.

Выбор замка

Выбор зависит от имеющихся средств и требований к безопасности. Если вы хотите сэкономить, то вам подойдет навесной или простой накладной замок. Если задача обеспечить большую безопасность, то надо рассмотреть варианты более дорогих накладных или врезных замков. А если позволяют средства, то выбрать электромеханические замки или электромагнитные системы с электронными и радиоключами.

При выборе замка необходимо учесть устройство калитки. Например, если калитка решетчатая и снаружи можно дотянуться до ее внутренней поверхности, то предпочтительнее замок, который открывается – закрывается ключом с двух сторон, чем тот, что открывается изнутри просто поворотом ручки.

Покупая замок, надо учесть куда открывается калитка: во внутрь или наружу, какая она: левосторонняя или правосторонняя. Для каждого из этих случаев есть свои модификации. Помните, что вы покупаете замок для использования на улице, а значит стойкого к погодным условиям.

Пружинный засов

Пружина нужна для надёжной фиксации задвижки в закрытом положении. Если на массивные ворота или калитки действует сильный ветер, вибрации могут постепенно передвинуть засов в открытое положение.

Нетрудно самостоятельно изготовить устройство, взяв за основу заводскую конструкцию.

Для работы понадобятся болгарка, сварка и дрель.

В закрытом положении задвижку удерживает пружина. Если необходимо открыть дверь, потянув за ручку и преодолев сопротивление пружины, сдвигают засов. Для фиксации в открытом положении на противоположном от ответной планки конце имеются два лепестка, за которые заводят ручку.

Как в домашних условиях изготовить самодельный замок для калитки?

Каждый мужчина, имея своё собственное жилище, желает уделить максимум внимания не только его внутреннему обустройству, но и тому, как можно его внешне обезопасить. То есть следует позаботиться о том, чтобы вокруг дома находился надёжный забор или же калитка. И в первую очередь данное устройство должно быть не только привлекательно внешнего вида, оно должно быть функциональным, то есть – защищать

Именно поэтому хорошие хозяева в первую очередь обращают внимание, на то какую функциональность имеет калиточный замок или засов. Внимание! За счёт того что для полноценного замочного механизма будет необходим ключ который довольно часто теряется, ломается или же деформируется то в последнее время для того чтобы обезопасить вход на территорию устанавливают задвижки на калитки

Самыми распространёнными в настоящее время являются задвижки с вертикальной установкой. Для того чтобы произвести монтаж применяются прутья с рычагами которые следует зафиксировать в полу.

Запоры-фиксаторы

Такие запоры трудно назвать засовами. Они предназначены для плотного запирания ворот и применяются в основном в гаражах. Там имеется возможность поставить два засова, вверху и внизу, что редко бывает на воротах забора.

Самая распространенная конструкция добывается в запчастях для грузовичков и «Газелей». Запор для дверей фургона, для бортов – уже готовый вариант. Осталось только приложить его к своим воротам.

Принцип действия прост, его даже можно повторить самостоятельно. Неподвижная часть прихватывается петлей и притягивает створку. Из крайнего положения сама она выскочить не может. Для надежности достаточно повесить небольшой замок.

Выбор механизма

Если это ваша первая самодельная конструкция, то лучше начать с простейших элементов. Данный опыт, несомненно, пригодится для выполнения более сложных засовов.

Простой засов

Это самое легкое приспособление для крепления на воротах. Чтобы его закрепить, нужно запастись тремя скобами из металла, шпингалетом и основой для него. Потом скобы надо приварить сваркой к внутренней стороне ворот и закрепить на них шпингалет. Дальше для крепости к скобам прикручивают перпендикулярно к полу ограничитель. Главное, чтобы он был чуть выше скоб.

Изготовить очень просто

Запоры на проушинах

Такая конструкция не займет много времени для сборки. Любой дилетант легко справится с этой задачей. Потребуются проушины, купленные в магазине или выполненные из металлических пластинок.

Запоры для калитки со щеколдой и веревкой внутри

Чтобы смонтировать такой засов с веревкой, нужна щеколда, которая снабжена фиксирующим устройством с одной стороны. Ее закрепляют под углом 40.

Потом через направляющие кольца продевают прочный шнур, конец которого помещают в доступном для рук месте. Для открытия калитки за этот конец нужно дернуть. Такой запор удобен только хозяевам. Гости могут «испытывать» трудности. Этот запор хорошо устанавливать на металлические калитки. К защелке присоединяется веревка, с помощью которой дверь можно открыть снаружи и защелка для открывания запора изнутри. Чтобы щеколда с балкой взаимодействовала, нижняя часть щеколды стачивается под углом.

Изготовление самодельной щеколды

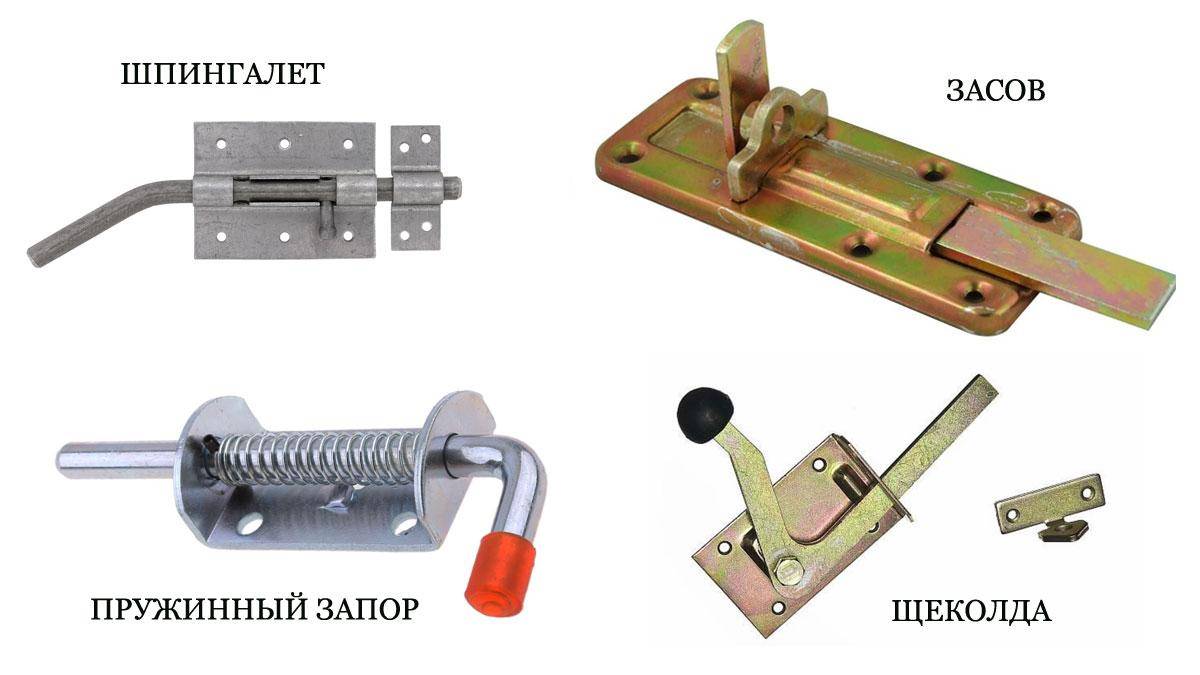

Существует несколько видов щеколд для домашнего использования, от простых поворотных, до автоматических.

Поворотная щеколда

Запирание с внутренней стороны удобно проводить простейшим устройством — поворотным крючком или щеколдой.

Для изготовления устройства понадобятся стальная полоса, саморезы, болты с гайками. Из инструментов готовят:

болгарку или ножовку по металлу;
дрель со свёрлами;
молоток, плоскогубцы, тиски;
линейка, метчик или карандаш;
сварочный аппарат.

Для финишной отделки приобретают грунтовку и краску для наружных работ.

Простейшее изделие состоит из засова, ответной запорной планки, ручки для открывания, ограничителя.

Алгоритм изготовления:

От стальной полосы отрезают засов длиной 15–20 см.
В одной стороне задвижки сверлят отверстие под крепёжный болт.
Приваривают или крепят болтами ручку для удобного открывания.
Просверлив насквозь дверное полотно, засов крепят болтом с гайкой к дверному полотну.
Между дверью и крючком устанавливают шайбу толщиной 2–3 мм, чтобы при движении засов не тёрся о дверь.
Из стальной полосы изготавливают ответную планку, изогнув деталь в тисках и просверлив отверстия для крепления.
Готовят ограничитель хода, крепят его к полотну двери.
Смазывают подвижные детали.

Простейшая односторонняя щеколда готова к работе.

Чтобы устройством можно было пользоваться, с двух сторон сверлят в полотне отверстие и устанавливают ручку с лицевой стороны двери. Ручка может быть съёмной. Таким образом получают потайной затвор, открыть который смогут только хозяева или посвящённые в секрет люди.

Щеколда с навесным замком

Немного усложнив конструкцию, можно получить надёжный запор, а для открывания калитки придётся вскрывать замок.

Для изготовления щеколды на ворота с навесным замком на подвижную и неподвижную части сваркой крепят проушины.

Варианты и чертежи легко найти в интернете.

Такое устройство может служить для калитки дачи. Здесь замок защищает от случайных нарушителей или хулиганов, а не он профессиональных воров.

Самозащёлкивающаяся щеколда

Сделать защёлку на калитку, которая работает автоматически, можно своими руками. Алгоритм работы таких устройств основан на самопроизвольном проворачивании засова под действием силы тяжести или пружины.

Простейший вариант состоит из вращающегося в вертикальной плоскости засова и ответной планки, передняя часть которой срезана под углом.

При закрывании двери засов скользит по наклонной плоскости и в конце движения под собственным весом опускается, в прорезь.

Для открытия калитки планку поднимают с помощью вращающейся ручки, выполненной в виде кольца или любой другой формы.

Изготовление шпингалета

Шпингалеты служат в качестве дополнительной защиты участка от проникновения посторонних в ночное время или когда все хозяева находятся дома.

Шпингалеты закрывают калитку с одной стороны.

Простейшее устройство состоит из нескольких деталей:

корпуса-направляющей;
засова;
ответной планки;
ручки для манипуляций;
ограничителя хода.

Изготавливают шпингалет из подручных материалов: металлической пластины, подходящего отрезка гладкой арматуры. Для крепления понадобятся саморезы, шурупы или болты с гайками.

Алгоритм работы:

Замеряют расстояние между створкой калитки и противоположным столбом, чтобы вырезать рабочий орган необходимой длины. Размеры выбирают таким образом, чтобы у засова был достаточный запас хода, и он минимум на 2 см перекрывал ответную планку в закрытом состоянии.
Соединяют детали шпингалета сваркой.
Приваривают ограничитель хода, чтобы детали задвижки не выпадали из корпуса.
Окрашивают детали.
Монтируют шпингалет на дверь.

Устройство готово к работе.

Двусторонний шпингалет

Если калитка изготовлена из металлического профиля, засов можно скрыть внутри поперечины. Для этого в трубе вырезают необходимые отверстия для хода ручки. Такую же прорезь выполняют в профнастиле.

Заканчивают работу привариванием ручек изнутри и снаружи калитки.

Недостаток в том, что закрываться дверь на замок не будет, тем самым путь на участок окажется свободен для любого человека. В то же время такие запоры надёжно фиксируют калитку от воздействия животных и ветра.

Шпингалет может закрываться на навесной замок, для чего на него приваривают проушины.

Монтаж ответной планки

Какой бы замок вы ни выбрали для своей калитки, необходимо грамотно смонтировать ответную планку, которая требуется для его запирания. Сделать это своими руками достаточно просто. Все зависит от того, какая опора используется в качестве элемента каркаса:

Металлическая труба большого диаметра или швеллер. В такой опоре просто вырезается углубление для захода замкового ригеля. Чтобы вырезать его точно, необходимо закрыть калитку, и перевести замок в открытое положение. Место прикосновения ригеля к опоре отмечается карандашом или маркером. Вырезать его можно сваркой, либо можно проделать сверлом несколько отверстий, а затем расширить отверстие напильником.
Уголок. Если ширина уголка позволяет проделать в нем отверстие, то на этом работа по подготовке опорной планки заканчивается. Если уголок слишком узкий, то производится наращивание ширины уголка металлической пластиной. Для этого используется сварка. В этой пластине и будет проделываться отверстие.
Труба небольшого диаметра. К ней обязательно нужно приварить пластину из металла, толщиной не менее 3 мм. На поверхности приваренной пластины отмечается и вырезается сквозное отверстие.

После установки опорной планки проверяется работа замка. При обнаружении каких-либо заеданий производится их устранение.

Особенности конструкции

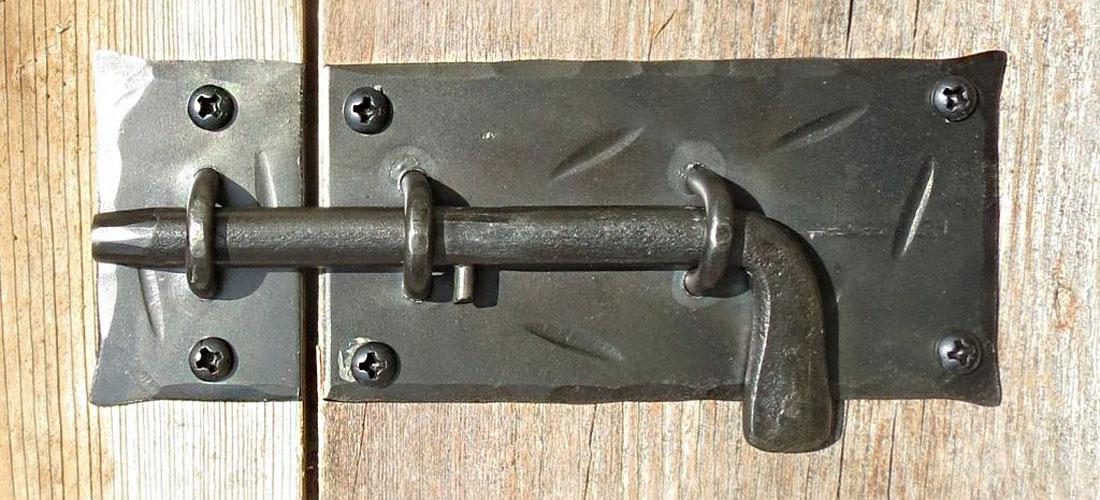

Засов — это запорный механизм, представляющий собой максимально упрощенный аналог замка. Он оснащен запорной планкой, но не имеет ключа и не может быть открыт снаружи.

Засов нельзя открыть снаружи

Конструкция засова состоит из нескольких элементов:

задвижка, ригель;
несущая конструкция;
ответный элемент;
ручка для перемещения задвижки.

Важно! Это основные детали самой распространенной конструкции засова. Существуют разные конструкции, среди которые есть более сложные или простые варианты

Однако наибольшей популярностью пользуются именно подобные засовы. Они просты и надежны, практически не выходят из строя и нуждаются в минимальном обслуживании.

Наличие потайного замка

Довольно часто можно встретить такой вариант, когда на дверном полотне калитки отсутствует, и отверстие для ключа и какой либо другой механизм, при помощи которого можно было бы его открыть, то в тоже время дверь является запертой изнутри. Если же внимательно присмотреться, то можно увидеть, то, что с обратной стороны попросту была установлена задвижка. Но если он установлен внутри, а наружных элементов для открытия нет, то, как же с ним работать снаружи? Если подробно в этом не разобраться, то вопрос непонятен. А всё дело в том, что на самом полотне имеется своего рода шестиугольная шляпка. Её нужно провернуть с помощью индивидуального ключа. А со стороны двора располагается рейка, которая именно при закрытии или же открытии вращает основное устройство. Сделать такую конструкцию довольно просто.

Хвостик заготовленного болта делается плоским и на его основание прикрепляется задвижка, в которой и производится прорезь под эту заточку.

Сама схема сбора данной конструкции выглядит следующим образом:

просверливается отверстие для болта, который имеет резьбу;
при помощи сверла с большим диаметром производится углубление для самой головки болта таким образом, что он идеально заходил в углубление;
с обратной стороны следует закрепить две шайбы на болте и прижать таким образом, чтобы головка болта стала «невидимой»;
на заготовку нужно поместить задвижку и прижать её к полотну при помощи гаек.

Задвижки и защелки для откатных ворот

Также для ворот, например гаража, можно применять и другие запорные устройства.

Засов-фиксатор

Чтобы понять, как сделать засов на откатные ворота, следует внимательно ознакомиться с рекомендациями. Данная конструкция довольно эффективна, ее нельзя будет открыть снаружи. Чтобы ее изготовить, понадобятся задвижные детали от автомобиля ГАЗель.

Но некоторые умельцы собирают его и из подручных материалов. Сначала к откатным воротам присоединяют два уголка. В них должны быть круглые отверстия, а фиксаторы располагают на одном уровне. Под ними в грунте нужно сделать небольшое углубление круглого диаметра.

Трубка с изгибом в форме буквы «Г» проводится через отверстия 2 уголков. Ее вставляют в отверстие в грунте. Такая модель часто монтируется и на откатные ворота гаража.

Вертикальные запоры

С их помощью можно защитить участок от проникновения посторонних лиц. Сначала устанавливается труба на стене либо раме самих ворот. Делается укрепление для рычага. К нему крепится трубка небольшого диаметра. Она и будет удерживать конструкцию от открытия. Такой механизм подойдет и для ворот из профнастила.

Пазовый засов с поворотным устройством

Работает он по простому принципу, но при этом высокоэффективен. Его механизм функционирует по аналогии с предыдущим вариантом. На створке производится монтаж поворотного устройства, а к нему присоединяется паз.

На забор или непосредственно на раму устанавливают фиксатор для паза. Можно установить и автоматические запоры. Самый известный производитель данных устройств – компания NICE.

Каждый владелец загородного участка самостоятельно выбирает вид засова на распашные или откатные ворота. Если он не находит подходящего готового механизма в магазине, то его можно изготовить и своими руками из подручных деталей. В последнее время прослеживается тенденция замены обычных запирающих механизмов на электропривод. Он удобен в эксплуатации, ворота с его помощью автоматически закрываются и открываются.

Всем привет! Когда делал ворота для своего нового гаража, озадачился вопросом идеальных запоров для ворот. Простые штыри не удовлетворяли никак. Во первых не добиться плотности поджатия ворот, во вторых при попадании снега или льда между рамкой и воротиной закрыть их не получится.Пытался сделать вот такую систему подсмотрев идею в интернете

Больше интересных бюджетных вариантов в сети мне найти не удалось, поэтому и решил сделать данную запись в блог, о данной системе запоров.

Практически на каждой калитке и створке дома или коттеджа стоит запор для ворот, причем это далеко не декоративная вещь. Частные владения неустанно требуют к себе мужского внимания, и для хозяина всегда найдется над чем поработать. Визитной карточкой каждого дома являются его входные ворота, и не стоит пренебрегать внешним видом этого элемента ограждения. К тому же ворота несут в себе функции безопасности, оберегая жилище от непрошеных визитеров.

Конструкция простого запора для ворот

Очень важно, чтобы ворота были не только красивыми, но и достаточно надежными. Именно для этого и существуют многочисленные запоры, не позволяющие незванным гостям проникнуть на частную территорию

Ими можно оборудовать не только массивные гаражные ворота и тяжелые двери, но и небольшие калитки, использование которых порой намного легче, чем открытие тяжелых створок на воротах и дверях. Запорные устройства для ворот и калиток не обязательно приобретать в хозяйственном магазине. Их возможно смастерить самим.

Как сделать простой засов «Вертушка»

Засов «вертушка» для гаражных ворот своими руками:

в качестве запорного механизма для двустворчатых ворот может служить металлическая полоса (5 мм) или деревянный брус. Длина полосы или бруса – 2/3 ширины ворот;
крутится такая вертушка на болте (12-15 мм) который устанавливается в фиксирующуюся створку ворот, примерно на уровне от земли 60 – 70 см, чтобы было удобно открывать и закрывать ворота;
с одной и с другой стороны створок, на высоте 60 – 70 см привариваем два профиля паза, в которые должна при закрытии свободно входить полоса задвижка;
расстояние – примерно по центру каждой створки распашных ворот – полоса в закрытом положении должна немного выступать за края удерживающего профиля;
для того чтобы болт легко проворачивался с двух сторон на него надеваем по две шайбы.

Важно. Снаружи шляпку такого болта надо сточить и закрасить, чтобы его не было видно

Засов типа шлагбаум

Принцип конструкции похож на засов вертушку, только запирающаяся металлическая полоса фиксируется не в отдельно приваренные неширокие пазы, а в швеллер, который приварен по всей ширине второй створки ворот.

Дополнительно можно приварить проушины на конце швеллера и запирающей полосы, чтобы можно было зафиксировать засов навесным замком.

Сдвижной засов для ворот с фиксацией

Если вертушку или шлагбаум просто сделать своими руками, при наличии сварочного аппарата, то хорошую надежную задвижку для гаражных ворот лучше покупать в магазине. В зависимости от материала створок можно подобрать дизайн и величину задвижки.

Минус такого запора – нет прочной фиксации, при сильном ветре створки ворот из профнастила перекручиваются. Поэтому лучше устанавливать три задвижки, фиксирующие створки, на расстоянии 50 см сверху и снизу и одну по центру ворот на ребре жесткости.

Вертикальные шпингалеты

Вертикальный засов – это просто согнутая с одной стороны в виде буквы Г арматура (12 или 14), длиной примерно 70 см. Принцип запирания створок вертикальным запором:

к створкам ворот с двух сторон надо приварить куски трубы, по диаметру прут арматуры должен входить в эту трубу;
в пол гаража цементируем с одной и с другой стороны еще два куска трубы – это фиксация для запорной арматуры;
в закрытом состоянии арматура зафиксирована в трубе, ворота открыть невозможно.

Чтобы было удобно открывать ворота, с двух сторон приварите фиксирующие пазы, в которые будете вставлять изогнутую ручку арматуры такого вертикального засова.

Шпингалеты

Принцип конструкции такой же, как и для вертикального засова, только арматура и труба, по которой она двигается, фиксируются на створках ворот в горизонтальном положении, примерно по центру.

Для надежности на засов можно приварить ушки для навесного замка.

Все перечисленные запоры не дают плотной фиксации створок ворот. Надо устанавливать несколько простых задвижек или приступать к изготовлению более сложного, но надежного запора, плотно прижимающего створки.

Запорный механизм засов по типу «морской контейнер»

Удобная конструкция запора для распашных гаражных ворот, которую оценит каждый гаражник – не надо нагибаться и тянуться при открытии и закрытии ворот гаража. Сделать своими руками запор нетрудно:

на прижимающей створке привариваем в трех местах фиксаторы кольца с ножкой для гладкой трубы, диаметром 15 – 16 мм. Первое на расстоянии от верха рамы ворот 20 см, второе по центру створки и третье 20 см от пола;
с двух сторон трубы крепим два крюка;
к раме сверху и снизу привариваем два фиксатора для крюков;
при повороте трубы крюки надежно фиксируют прижимающую створку.

Посередине поворачивающейся запорной трубки с крюками надо приварить кусок трубы 30 см – это будет ручка для удобного поворота засова. Принцип такого запора можно посмотреть и в фурах – крепит надежно и герметично.

Засовы и задвижки для пластиковых декоративных заборов и калиток

Ворота, калитка и забор из современных материалов, типа пластиковой сетки рабицы (пвх) – это красиво, недорого и удобно. Но какой запор на такие калитки и ворота можно установить? Если выбран пластиковый штакетник для строительства забора и такая же калитка, то лучший вариант – магнитный замок.

Изделия из металла не подойдут для таких современных конструкций и смотрятся не очень красиво. А магнитные замки – надежные, долговечные и практичные устройства.

Крепление такого замка на створки ворот или на калитку несложно своими руками. Все детали крепятся на саморезы. Как видно на фото, такое запорное устройство – лучшее решение.
