Как установить привод на откатные ворота самостоятельно

Сборка привода с реечной передачей

Самый распространенный способ передачи тяги от двигателя к воротам — с помощью цепи. На валу редуктора нужно закрепить сваркой звезду от мотоцикла или велосипеда. Цепь Галля с соответствующим шагом звеньев натягивается горизонтально вдоль всего полотна ворот и крепится на его краях. Таким образом, при вращении звездочки в ту или иную сторону тяга передается на цепь, которая, в свою очередь, тянет раму ворот.

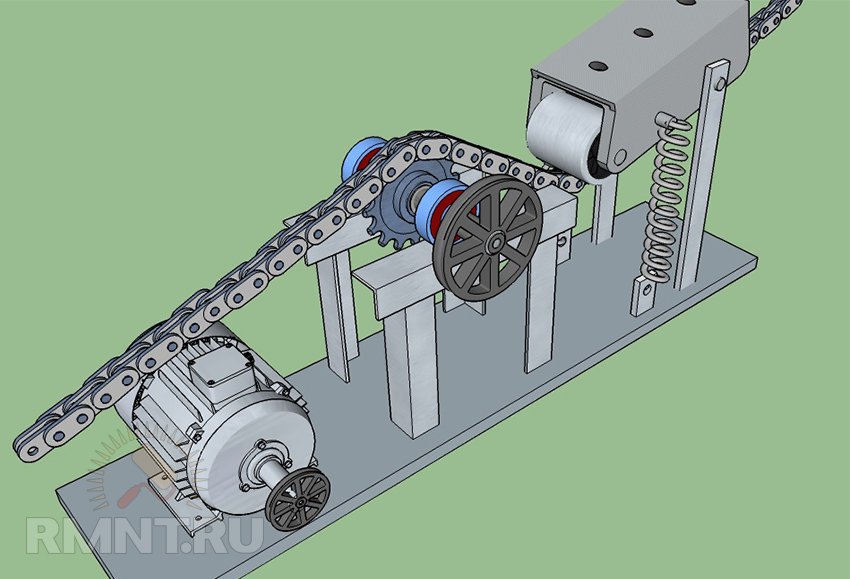

Крепление двигателя и механизма передачи

Для сооружения рамы, к которой будут крепиться двигатель и механизм передачи, разумнее всего использовать угловую сталь с шириной полки 50 мм. Рама должна быть жестко прикреплена к бетонному основанию.

При выборе двигателя и редуктора обратите внимание на такой параметр, как высота оси вращения. Если она неодинакова, то основание под оборудование нужно будет делать двухуровневым.. Двигатель с редуктором крепятся болтами с самоконтрящейся гайкой к ровной и жесткой металлической опоре

Отверстия в основании должны быть продолговатыми, чтобы была возможность правильно отрегулировать положение.

Двигатель с редуктором крепятся болтами с самоконтрящейся гайкой к ровной и жесткой металлической опоре. Отверстия в основании должны быть продолговатыми, чтобы была возможность правильно отрегулировать положение.

Крепление цепи к воротам

Самым очевидным местом для крепления тяговой рейки или цепи может показаться рельсовая направляющая. Это распространенная ошибка, ведь при таком расположении механическая передача подвержена сильному загрязнению, не говоря уже о проблеме накопления снега. Лучше установить дополнительную приводную балку на полотне ворот, соблюдая высоту от дорожного покрытия в 60–100 см. Снизу к этой балке прикрепите цепь или зубчатую рейку, защищенную боковым кожухом из резины или пластика. Крепление концов цепи к воротам выполняется сваркой.

Устранение некоторых проблем цепной передачи

Такой способ передачи сопряжен с рядом трудностей. Например, цепь имеет свойство растягиваться, особенно при столь значительных нагрузках. Этот эффект можно устранить, если приварить к последнему звену цепи шпильки и пропустить их через закрепленные на раме ворот проушины. Такой натяжитель позволяет периодически выбирать «слабое звено» и натягивать цепь. Также можно разместить на раме привода ролик-успокоитель с жесткой пружиной, который не только будет компенсировать провисание цепи, но и предотвратит ее соскакивание со звезды из-за так называемой “пляски”.

Всех этих сложностей можно избежать, если вместо цепи использовать рейку с зубьями. Изготовить такую своими руками вряд ли получится, потребуются услуги слесарной мастерской.

Руководство по установке привода

Обустройство железобетонной основы

Фундамент под откатные ворота представляет собой глубоко заглубленную бетонную ленту с армирующим поясом. На монтажное основание устанавливают болты, и фиксируют их гайками. Помните про горизонтальность и строгую параллельность створке ворот. Монтажное основание немного вдавливают (топят) в фундаменте, предварительно заложив в основании футляры для электрических кабелей.

В конце очистите поверхность монтажной основы от следов цемента и других стройматериалов. Подождите 7-14 дней, пока бетон застынет и затвердеет.

Установка привода

Автоматика на откатные ворота – это в первую очередь работа привода, который следует устанавливать согласно инструкции производителя. Общая схема представляет собой:

Общий план подключения конструкции

Фиксация зубчатой рейки

Корректная фиксация зубчатой рейки — важное условие безопасной и бесшумной работы всей конструкции. Сначала устанавливают на секции такие принадлежности из комплекса, как болты и гайки (в центре отверстий на рейке), которые обеспечат в дальнейшем регулировку положения

Затем помещают 1-ю секцию зубчатой рейки на шестерню корпуса мотора, прижимают крепежные втулки к полотну створки. Выдерживая зазор между рейкой и шестерней приблизительно 2-3 мм, закрепляют зубчатую планку равномерно на воротах.

Монтаж зубчатой рейки

Намечают места закрепления 2-й секции, и фиксируют ее на створке. Последующие секции зубчатой рейки монтируют аналогично до полного обхвата створки. Лишнюю часть в конце отрезают.

Работа выполнена хорошо, если при ручном движении портала шестерня находится в сцеплении с зубчатой рейкой, и обеспечен необходимый зазор.

Подключение привода

Монтаж автоматики на откатные ворота и разводка начинается с разблокировки привода. Проверяют, чтобы в открытом положении срабатывал выключатель конечного положения — на модуле управления должен погаснуть светодиод «OP.L», а в закрытом — светодиод «CL.L».

Блок управления воротами

Поставьте створку портала в промежуточное положение, и заблокируйте привод. Подайте команду управления движение створки в необходимом направлении, при открытии должна быть индикация «

», при закрытии « ». Если не совпадает с вышеописанным, то следует поменять местами провода на клеммах, обозначенных L1 и L2, заранее обесточив проводку.

Схема подключение к модулю управления

Режимы управления движением разделяют на:

Электронный модуль управления

Электроприводы Faac, Came и Doorhan

Самый простой вариант автоматики для откатных ворот – это приобретение электропривода от производителя Faac. Сделав выбор в пользу такого изделия, необходимо добавить в корзину подходящий комплект и изучить краткое описание по установке оборудования. В стандартную комплектацию входит сам привод Faac со встроенной платой управления. Дополнительно необходимо купить фотоэлементы, зубчатую рейку, пульты управления, лампы и приемники. В инструкции по эксплуатации пошагово расписан алгоритм действий по сборке всей конструкции. Четко следуя указаниям, справиться с задачей под силу даже неискушенному пользователю.

С электроприводом в комплекте идут двигатель, шестеренка и зубчатая рейка.  Для управления электроприводами используется специальная автоматика для откатных ворот. Блок управления, защищенный надежным корпусом от проникновения влаги и пыли, позволяет значительно упростить процедуру взаимодействия с конструкцией.

Сборка привода с реечной передачей

Самый распространенный способ передачи тяги от двигателя к воротам — с помощью цепи. На валу редуктора нужно закрепить сваркой звезду от мотоцикла или велосипеда. Цепь Галля с соответствующим шагом звеньев натягивается горизонтально вдоль всего полотна ворот и крепится на его краях. Таким образом, при вращении звездочки в ту или иную сторону тяга передается на цепь, которая, в свою очередь, тянет раму ворот.

Крепление двигателя и механизма передачи

Для сооружения рамы, к которой будут крепиться двигатель и механизм передачи, разумнее всего использовать угловую сталь с шириной полки 50 мм. Рама должна быть жестко прикреплена к бетонному основанию.

При выборе двигателя и редуктора обратите внимание на такой параметр, как высота оси вращения. Если она неодинакова, то основание под оборудование нужно будет делать двухуровневым

Двигатель с редуктором крепятся болтами с самоконтрящейся гайкой к ровной и жесткой металлической опоре. Отверстия в основании должны быть продолговатыми, чтобы была возможность правильно отрегулировать положение.

Крепление цепи к воротам

Самым очевидным местом для крепления тяговой рейки или цепи может показаться рельсовая направляющая. Это распространенная ошибка, ведь при таком расположении механическая передача подвержена сильному загрязнению, не говоря уже о проблеме накопления снега. Лучше установить дополнительную приводную балку на полотне ворот, соблюдая высоту от дорожного покрытия в 60–100 см. Снизу к этой балке прикрепите цепь или зубчатую рейку, защищенную боковым кожухом из резины или пластика. Крепление концов цепи к воротам выполняется сваркой.

Устранение некоторых проблем цепной передачи

Такой способ передачи сопряжен с рядом трудностей. Например, цепь имеет свойство растягиваться, особенно при столь значительных нагрузках. Этот эффект можно устранить, если приварить к последнему звену цепи шпильки и пропустить их через закрепленные на раме ворот проушины. Такой натяжитель позволяет периодически выбирать «слабое звено» и натягивать цепь. Также можно разместить на раме привода ролик-успокоитель с жесткой пружиной, который не только будет компенсировать провисание цепи, но и предотвратит ее соскакивание со звезды из-за так называемой пляски.

Всех этих сложностей можно избежать, если вместо цепи использовать рейку с зубьями. Изготовить такую своими руками вряд ли получится, потребуются услуги слесарной мастерской.

Установка концевых выключателей

Их нужно закрепить болтами на концевой рейке. Выключатели бывают механическими и на магнитах. Магнитные срабатывают даже во время суровых погодных условий. На зубчатой рейке осуществляют монтаж магнита и при прохождении определённого места ворот она останавливается. При этом выключатели нужно поделить на левый и правый – один со знаком «плюс», а второй со знаком «минус».

Лучше всего производить настройку и монтаж магнитных выключателей на расстоянии (минимум 1 м). Монтаж механических концевых выключателей откатных ворот производить очень просто, на самом деле. Они работают с помощью элементарной пружины.

Изготовление основных узлов самостоятельно

Актуаторы для привода делаются из подручных материалов

Перед тем как самому сделать электропривод на откатные ворота, выполняют чертеж или эскиз.

Самодельные приводы делают с применением подручных узлов, деталей автомобиля и бытовых приборов:

  • редукторные электрические двигатели с усилием свыше 120 Н;
  • подъемники стекол на машине;
  • домкраты винтового действия;
  • отрезки квадратной трубы;
  • два актуатора (поступательных устройства) спутниковой антенны.

Дистанционное управление организовывают с помощью простой автосигнализации, при этом используют реле 12В для подключения мотора. Помимо этого, нужна сигнальная лампа, провода, торцевые включатели.

Тип механизма определяют по расстоянию от полотна до внешней кромки опоры:

  • больше 15 см — рычажный;
  • до 15 см — линейный.

С домкрата убирают крышку, шестерни и ручку. Болгаркой срезают платформу подъемника. Разбирают стеклоподъемник, вынимают мотор и редуктор. Из трубы-квадрата (20 х 20 мм) делают муфту, присоединяют к винту домкрата.

Применяют шуруповерт для сверления отверстий в прутке 18 х 18 см, где затем нарезают винтовую резьбу для редукторного вала. Ответную часть муфты устанавливают на двигатель стеклоподъемника. По углам делают отверстия, соответствующие тем, что на корпусе. Винтовую часть и мотор соединяют шпильками с гайками.

Виды откатных ворот

Конструкционные решения откатных ворот могут быть разными. Ниже будут рассмотрены основные варианты.

Подвесные

Раньше эти устройства применяли на въездах в охраняемые территории. На высоте, позволяющей проехать грузовику, монтировали балку из металла. Затем на неё, используя роликовые тележки, вешали полотно ворот.

Сейчас их можно встретить редко из-за двух моментов:

  • наличие ограничения в габаритах проёма ворот;
  • материалоёмкость.

Откатные по рельсу

Данные конструкции отличает простота и надёжность. Полотно ворот ставят на ролики. На поверхности крепят специальный рельс, по которому оно будет ездить. Для устойчивости предусматривают дополнительную поддержку.

Подобные ворота рекомендуется ставить в регулярно убираемых местах, поэтому в нашей стране их используют нечасто. Заурядный снегопад может надолго вывести устройство из строя.

Консольные

Консольный вариант был придуман с целью нивелирования недостатков, имеющихся у двух предыдущих видов. Полотно такой конструкции не контактирует с поверхностью, а с помощью направляющей балки находится в подвешенном состоянии на консольных роликах.

Как правило, и балка, и ролики находятся внизу ворот. Но в некоторых случаях они могут располагаться и в середине, и сверху.

Мнение специалистов

Олег Степанович Серегин, монтажник: Организация цепной передачи связан с преодолением некоторых трудностей. К примеру, цепь может при больших нагрузках несколько растягиваться. Данный недостаток вполне можно устранить, если к самому последнему звену цепи приварить шпильки и их пропустить через проушины, оборудованные на воротной раме. Таким образом можно будет при необходимости выбирать «слабое звено» в цепи и периодически натягивать ее.

Геннадий Озеров, мастер-монтажник: Для того, чтобы защитить направляющую рельсу от попадания на нее снега, можно сверху соорудить специальный козырек. Изготавливается он из П-образного профиля для монтажа гипсокартонной плиты. Что касается размеров, то будет достаточно взять профиль: 40 х 100 х 40 мм.

Установка фотоэлементов безопасности

Их монтаж осуществить несложно. Фотоэлементы представляют собой 2 аппарата – один из них посылает луч света, а второй принимает его. Откатные ворота будут нормально двигаться, пока есть сигнал света. При появлении заслонки для луча (человек, машина, животное), ворота перестают закрываться.

Монтаж фотоэлементов для ворот можно произвести разными способами.

Все, что требуется – это закрепить их друг против друга для попадания светового сигнала и подключить. Можно сделать специальные столбики, или постаменты, приварить к ним. Еще один простой способ – сделать столбики из остатков профильной трубы и сделать монтаж фотоэлементов. Как видите, вариантов много, а ваша задача – выбрать оптимальный вариант.

Для подключения проводов делаем в трубе отверстия и проводим их под проезжей частью. Для избегания обрывов прячем провод в гофрированный шланг. Фотоэлементы можно закрепить при помощи обычных саморезов.

Конструкция механизма ворот в общем виде

Самодельный привод для откатных ворот

Откатные полотна работают на роликах или рельсах, обе модели различают по методу технического обустройства. Для передвижения откатной створки освобождают полосу вдоль ограды, рельеф в этом месте должен быть ровным. При возвышенностях механизм испытывает дополнительные усилия, выходит из строя.

Автоматическое устройство открывания включает систему несущих прогонов и шарниров, механизмы бывают стационарные и на передвигающихся колесах. Эффективность обеспечивают два роликовых устройства, которые движутся вдоль балки определенного сечения. Система с передвигающимися роликами относится к бюджетным вариантам, но требует установки фундамента под направляющий рельс и применения системы подшипников.

Конструкции с консолью не имеют второго рельса, створку навешивают на выдвижную балку. При открывании полотно отстоит от поверхности земли на 10 см, что позволяет осуществлять беспрепятственное движение. На консольном прогоне ставят зубчатую рейку с торцевыми элементами для регулировки открывания воротного полотна.

Концевые аксессуары исключают случайный удар створки по проходящему человеку или проезжающему авто в проходе. Калитку часто совмещают с полотном, и также снабжают автоматикой. При отсутствии электричества есть возможность разблокировки системы для ручного открывания створки ворот.

Монтаж механизма передачи с приводным роликом

Это более надежный привод, однако, его не так просто собрать своими руками. Главное преимущество данного решения – отсутствие дополнительных конструкционных элементов, которые обычно закрепляют на подвижную створку (зубчатая рейка).

Особенности конструкции

Схема установки электропривода

Несущая балка подвергается давлению ролика, наружная часть которого закрыта резиновой покрышкой. Данный элемент располагается на оси, прочно закрепленной на П-образном кронштейне. Именно на этот элемент оказывает воздействие пружина, установленная на шпильке толкателя. И она же создает прижимное усилие. А удерживает ее резьбовой крепеж.

С целью компенсации нагрузочного усилия с противоположной стороны крепится еще несколько роликов с той разницей, что их устанавливают по месту.

Важно:Выбор комплектующих

Если было решено своими руками собрать привод с роликовой передачей для откатных ворот, необходимо правильно подобрать основные элементы механизма. Можно сделать заказ из ассортимента продукции для тележек промышленного целевого назначения.

Основные критерии при выборе: скрытые подшипники, обслуживание которых не производится; металлическая основа. Уровень нагрузки должен лежать в пределах 300-360 кг. Также ограничивается и прижимное усилие, создаваемое пружинами: не меньше 3,5 кН и не более 4 кН.

Самодельный привод

При самодельном изготовлении и установке ворот следует помнить, то что они не обеспечивают абсолютной безопасности. Для дополнительной защиты можно использовать специальные датчики движения, которые включаю свет.

Если подъездная дорога к дому проходит по узкой территории и заезжать в двор требуется с поворотом, то устанавливая опоры для ворот нужно особенно обращать внимание на ширину всего проема.

Необходимые элементы

Откатные ворота состоят из таких частей:

  • монтаж и работа ворот;
  • электропривод с установленным датчиком управления потребуется для автоматизированной работы ворот;
  • комплект ведущих и ходовых элементов;
  • обшивка ворот;
  • рама, подготовленная в специальных заводских условиях.

Следует дополнительно отметить, что автоматизированные ворота консольного типа не нуждаются в направляющих балках ни вверху, ни снизу. Они открываться, как будто парят в воздухе.

Преимущество такой конструкции – открытие в любую погоду, отсутствие проблем с загрязнением направляющих балок грязью и замерзанию роликов.

Основа откатных ворот – глубокий бетонируемый фундамент, его глубина превышает уровень промерзания поверхности грунта для данной местности. Он необходим для прикрепления и установки двигательного элемента и элементов передвижения ворот, а именно – ведущие, опоры, специальные консоли.

Главный элемент, который отвечает за работоспособность и долговечность всей системы – ведущая балка. Она изготавливается только из высококачественной закаленной стали. Ее конструкция – специальным методом спрофилированная балка. К ней будет прикрепляться рама ворот и зубастая рейка приводящая привод в рабочее состояние.

Размеры изготавливаемых консольных балок, разные, на сегодняшний день максимальная длина составляет 13 м.

Важным элементом всей конструкции являются роликовые элементы, благодаря их работе ворота отъезжают в сторону. От качества их изготовления зависит плавность и бесшумность работы автоматизированных откатных ворот. Для надежной установки используются две или три специальных роликовых опоры. Они изготавливаться для различных размеров балок и отличаются своей конструкцией и размерами.

Роликовые опоры прикрепляться к основанию и на них в свою очередь наезжает ведущая консоль. Верхний ролик надежно закрепляет всю конструкцию от расшатывания. Для надежной установки в закрытом положении, используют специальные ловители.

Рекомендации от профи!

Аксессуары для бани Беседка своими руками Бетонный забор Буржуйка своими руками Веранда своими руками Винтовой фундамент Дачный туалет своими руками Декоративный кирпичЗабор из камня Заливка фундамента Как сделать забор Калитка из профнастила Камин своими руками Кирпичный забор Клумбы своими руками Кованые ворота Крыльцо своими руками Купель для бани Курятник своими руками Лестница своими руками Металлические ворота Монтаж вагонки Монтаж поликарбоната Насос для дачи Обустройство гаража Ограждения для клумб Отмостка своими руками Парилка в бане Перила для лестниц Погреб своими руками Покраска стен Пресс своими руками Решетки на окна Рулонные воротаСарай своими руками Сигнализация для дачи Скамейки для дачи Столбы для забора Стяжка пола Твердотопливные котлы Теплица своими руками Установка забора Утепление дома Утепление мансарды Утепление фундамента

Установка концевых выключателей

Их нужно закрепить болтами на концевой рейке. Выключатели бывают механическими и на магнитах. Магнитные срабатывают даже во время суровых погодных условий. На зубчатой рейке осуществляют монтаж магнита и при прохождении определённого места ворот она останавливается. При этом выключатели нужно поделить на левый и правый – один со знаком «плюс», а второй со знаком «минус».

Лучше всего производить настройку и монтаж магнитных выключателей на расстоянии (минимум 1 м). Монтаж механических концевых выключателей откатных ворот производить очень просто, на самом деле. Они работают с помощью элементарной пружины.

Допустимая замена деталей

Когда привод собирается своими руками, допускается использование деталей и узлов, снятых с другой техники

Но делать это нужно осторожно, учитывая все возможные нюансы такой замены

Так, в комплект автоматики должен входить двигатель, его можно взять из стиральной машинки. Сложность данного решения заключается в необходимости определения концов обмоток. При наличии мультиметра измеряется сопротивление. Значение данного параметра пусковой обмотки будет выше.

С этой целью значение диаметра большого шкива, находящегося в контакте с приводным колесом, необходимо разделить на эквивалентный размер малого, соединенного с валом двигателя. Основная трудность данного варианта заключается в необходимости использования натяжного устройства, без которого ремень будет провисать.

Сборка привода с цепной передачей

Перед монтажом проверяют наличие сигнальной лампы, от покупки которой не стоит отказываться с целью сэкономить средства. Бережливость в этом плане не оправдана, т. к. повышает риск опасности для людей.

Пошаговая инструкция:

  • Монтаж привода. Его крепят на основание, которое есть в комплекте, затем конструкцию помещают между каретками. Определяют местоположение зубчатой рейки в центре шестеренки. Двигатель фиксируют гайками.
  • Установка рейки. При открытых воротах рейку приваривают к створке так, чтобы на ней было место для торцевых реле. Привод разблокируют. Створку передвигают на 1 м, соединяют шестеренки и приваривают вторую шестерню. Регулируют промежуток между шестеренками и рейкой, чтобы был плавный ход, а полотно не стучало.

Настройка привода

Когда подключение питающего провода к фазному, нулевому и заземляющему произведено, можно производить настройку концевых выключателей. На большинстве современных моделей используются магнитные концевые. Они крепятся на рейку на определенной высоте. Высота задается кронштейнами с возможностью перемещения магнитов.

Когда магниты проходят напротив чувствительного элемента устройства, вращение двигателя останавливается.

Выключатель открытия должен срабатывать, когда полотно уже полностью вышло из проема, но концевой ролик еще не дошел до передней опоры. Выключатель закрытия требует более тонкой настройки. В идеале створка должна входить в улавливатель с зазором 5.10 мм. Контактные концевые старых моделей нажимают на рычажный выключатель на корпусе устройства. В остальном все то же.

Передатчик фотоэлемента на дальнем столбе подключается только к питанию 2-х-жильным проводом. С приемником сложнее, 2 его жилы отвечают за питание, 2 — за управляющий сигнал. Если все подключено верно, то автоматика должна срабатывать следующим образом: при перекрывании луча между передатчиком и приемником движение створки на закрытие прекращается, и она отводится в положение «открыто».

Сигнальная лампа подключается к клеммам, на которые подается питание при движении ворот в любом направлении. Большинством моделей приводов поддерживается установка автоматики, увеличивающей функциональность устройства.

К ним можно подключать любую нормально разомкнутую кнопку для открытия ворот по нажатию. Вместо кнопки можно использовать считыватели кодированного сигнала различных типов. Внешняя антенна позволяет улучшить качество и дальность приема сигнала брелка дистанционного управления. Внешний приемник сигнала позволяет эксплуатировать привод с несколькими сотнями брелков.

Главное — это внимательно изучать инструкцию, не путать цвета и сечения жил. Тогда автоматизировать откатные ворота своими руками будет нетрудно.

Третий вариант привода (почти рабочий)

Пришлось купить три велосипедных цепи и звездочку, (все вышло около 1000 рублей).

Склепал цепи в одну длинную, вышло что то около четырех метров

Приварил кронштейны к воротам по бокам, приварил цепь к длинному болту, для регулировки натяжения. Закрепил цепь на воротах. Далее установил привод из шуруповерта, фоток уже не делал, так как было темно. В общем вариант привода ворот своими руками из шуруповерта и редуктора от болгарки, не очень удачный вариант, слишком высокие обороты, слишком большая скорость открытия и закрытия ворот, как следствие удары в уловители и выход из строй конечников и самого привода.

А теперь к инструкциям

Далее отходим от лирики и расскажем подробнее об установке автоматики для откатных ворот. Понадобится оборудование и качественные материалы. Перечислим, что должно быть в комплекте:

  • Электронный привод для откатных ворот.
  • Рейка с зубцами.
  • Пульты для ДУ.
  • Элементы для безопасности.
  • Лампа – «сигналка».

Какое еще нужно оборудование:

  • Сварка.
  • Дрель и сверла для металла.
  • Электроприводы для питания.
  • Приводы для подключения элементов безопасности
  • Приводы для подключения сигнальной лампы.

Все это оборудование должно у вас быть в наличии, если вы ставили своими руками откатные ворота. А теперь поговорим об установке автоматики. Вам потребуется швеллер с двумя крепкими каретками. На швеллере будет установлен электрический привод.

Расчёт материала и подготовка инструментов

Обычно проём для ворот составляет 4 м, а при изготовлении дверного полотна используют профилированные листы, поэтому перед началом строительных работ нужно приготовить следующее:

  • закладной швеллер шириной 40 см и длиной ½ ширины ворот;
  • 15 м железных прутьев (арматура);
  • 10 м2 стенового профнастила;
  • профильная труба размером 60×60 мм и длиной не менее 5 м или кирпичи (для столбов);
  • труба 60×30 мм длиной 20 м;
  • труба 40×20 мм длиной 20 м;
  • жидкий бетон М250 с добавлением щебня;
  • песок;
  • красящая эмульсия, грунтовка и растворитель (по одной банке);
  • упаковка электродов;
  • кронштейн;
  • 200 штук заклёпок и анкеры со шпильками или набор саморезов (если столбы будут металлическими).

Необходимые инструменты

При работе с перечисленными материалами будут нужны некоторые инструменты:

  • шлифовальная машинка с диском для резки металлических изделий;
  • аппарат для сварки;
  • шуруповёрт;
  • дрель;
  • бетономешалка (для постоянного перемешивания жидкого бетона);
  • лопата;
  • топор;
  • молоток;
  • строительный уровень, пластмассовая лента с делением на сантиметры и отвес.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения

Они обычно располагаются в два ряда по 4 штуки в каждом

Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Крепление верхнего и нижнего уловителя

Уловитель

Чтобы закрепить нижний и верхний уловитель, вам нужно закрыть ворота до упора. На столбе отметьте места, где кончается рама ваших ворот. В этом месте, сверху и снизу, нужно закрепить закладные, к которым и будут крепиться уловители. В зависимости от закладных, крепить их можно при помощи сварки или болтовых креплений.

Уловители будут смягчать контакт рамы ворот с опорными роликами, а также сводить до минимума расшатывание конструкции при сильном ветре. Нижний уловитель еще служит для уменьшения провисания рамы, которое может появиться после долгой эксплуатации ворот. В конце проверьте правильность установки ваших ворот. Откройте и закройте их несколько раз, убедитесь в плавности и ровности хода.

Установка верхнего фиксатора

Верхний фиксатор

Чтобы при движении ворот они не съехали, сверху на столбе устанавливают фиксатор или направляющий. Он будет останавливать ворота и не давать им раскачиваться при сильном ветре. Для этого на опорном столбе следует отметить отверстия под крепления. Измеряйте все правильно, чтобы верхняя рама без препятствий могла заходить в фиксатор.

На столб надо установить кронштейн для крепления направляющей. Если вы будете закреплять его в бетоне или кирпиче, используйте анкера, диаметр шпильки которых 10 мм. Если же вы крепите его к металлу, то подойдут специальные саморезы. В случае когда применяется сварка, ролики нужно снять.

После закрепления фиксатора проверьте его. Ворота должны плавно ходить, сохранять вертикальность, а ролики должны их плотно охватить.

Фиксаторы есть разные, роликовые или в виде обычной скобы. Какое устройство выбирать – ваше решение.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
