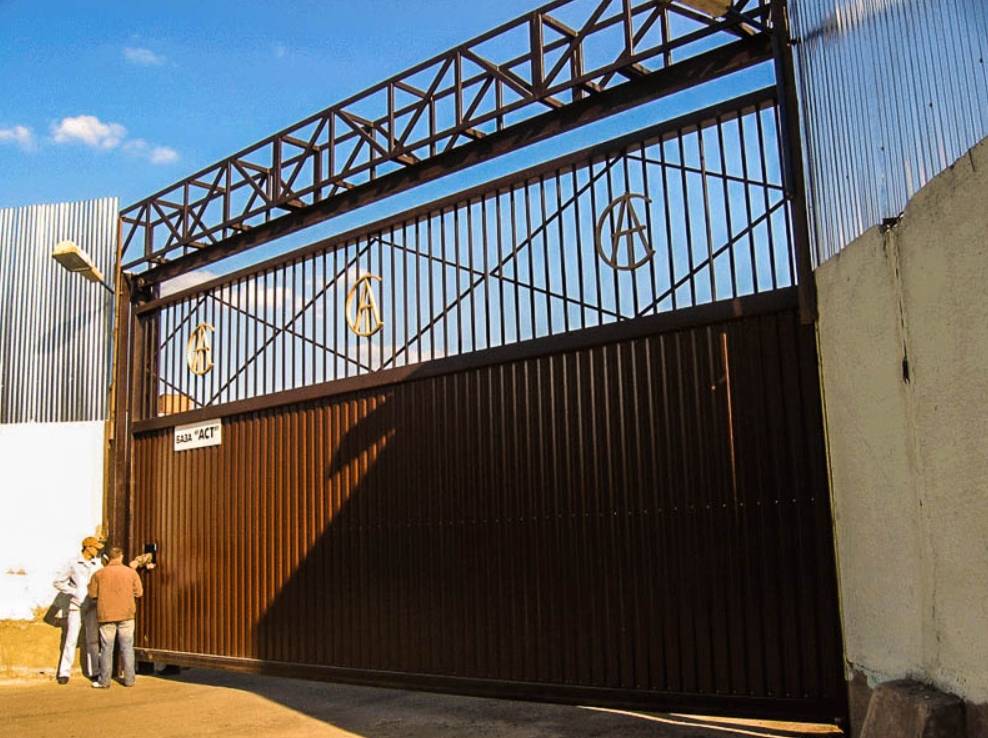

Откатные по рельсу
Эти ворота отличаются простой конструкцией и схемой сборки. Они компакты – при открытии створка занимает место, равное ширине проезда. Рельсовые ворота могут закрывать собой большие проемы (до 6 метров), при этом створка у них не провисает.
Полотно ворот, стоящее на роликах, ездит по уложенному поперек дороги рельсу. Сверху створка удерживается скобой с роликами. Получается, что полотно катается в проезде, как вагон по ж/д путям. Эти откатные ворота вполне можно сделать своими руками и при этом дешево. Единственный недостаток данной модели – необходимость регулярной очистки рельса от мусора, песка, снега и прочих помех, препятствующих нормальному движению створки.
Установка ворот своими руками
Лучше всего приварить каретки так, чтобы, в случае каких-то проблем, можно было их срезать.
На подготовленном фундаменте (швеллер) размещаем роликовые каретки на большом расстоянии друг от друга. Ставим на них ворота (ролики надо продеть в направляющую балку). После измерения уровнем свариваем каретки на швеллере.
Важно отметить, что многие используют для крепежа кареток на швеллер анкеры или болты (на роликовых каретках имеются отверстия). Это не верно
Сам процесс трудоемкий и забирает много времени. Обычно несколько дней уходит на вырезание отверстий. Если ошибетесь хоть на 1 мм, придется срезать все болты и начинать работу заново. Каретки привариваются на ворота до 800 кг, а на профнастиловые ворота – до 400 кг.
Закрепляем остальные комплектующие (фурнитура) на заранее подготовленные закладные 60*30 мм, закрепленные при помощи арматуры.
На конец направляющего рельса ставится концевой ролик (у него есть зажим). Направляющий рельс нужно закрыть с 2 сторон при помощи заглушек.
После подгонки, измерения уровнем довариваем каретки.
Что такое роликовая система откатных ворот
Откатные ворота — это створка, которая перемещается по верхним или нижним направляющим. Она может быть поставлена или подвешена на несущей системе, иногда используют сразу оба варианта (если створка тяжелая и надо обеспечить максимальную прочность). Для ее перемещения нужны специальные подвижные опоры — роликовые каретки. Они могут быть использованы как опорные или подвесные элементы, но общая конструкция этого узла в любом случае одинакова.
Поскольку нагрузка на ролики достаточно велика, существуют специальные требования к их рабочим качествам:
- компактность, отсутствие принципиального изменения размеров створки;
- износоустойчивость. Ролики должны обладать максимальной долговечностью;
- установка каретки должна быть произведена так, чтобы имелся хороший доступ для обслуживания, ремонта или замены;
- бесшумность перемещения. Это самый важный момент, так как ворота практически полностью создаются из металлических деталей и перемещаются по металлическим направляющим. Лишний грохот здесь недопустим.
Механизм откатных ворот состоит из комплекта деталей, которые в сборке обеспечивают плавное перемещение, а также надежную безударную фиксацию в конце движения
Еще одним условием хорошей работоспособности каретки является возможность плавной и безударной остановки в конце движения. Это требование условно, так как остановка возможна только при жестком контакте с упором, при котором одновременно задействуется концевой выключатель. Однако всегда есть возможность максимально смягчить контакт — пружинный или эластичный демпфер, мягкие накладки на самих роликах и т. п.
Безотказная работа откатных ворот, плавное и бесшумное движение, безударная остановка в конце движения – все это, в первую очередь, обеспечивают ролики, точнее роликовая система
На заметку! Все эти требования должны быть выполнены в полной мере. Даже один пункт, не реализованный в конструкции роликовой каретки, значительно ухудшает качество перемещения створки и всех ворот в целом.
Конструкция роликовой каретки

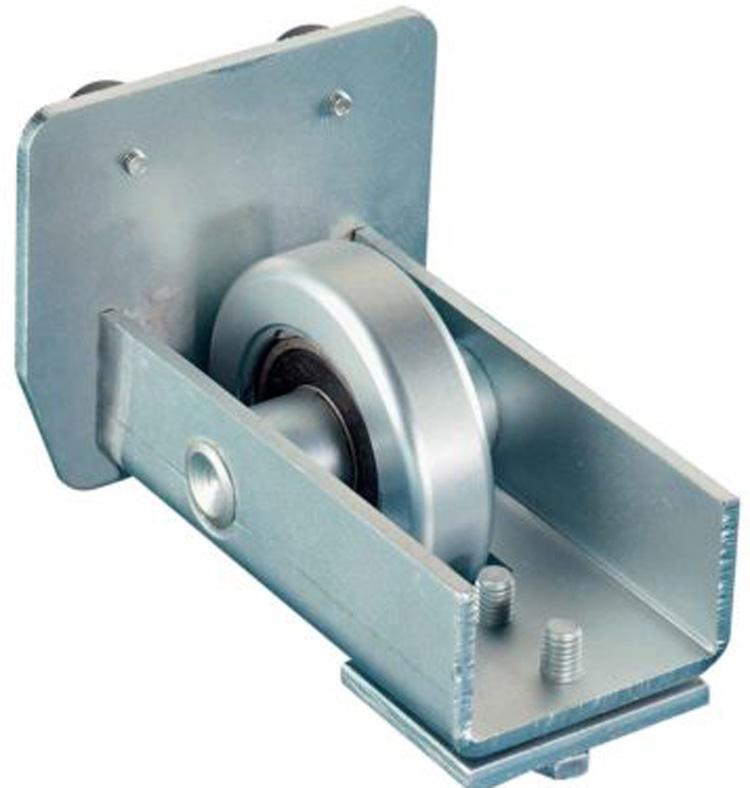

С точки зрения конструкции, роликовая каретка представляет собой комплект металлических колес, установленных на линейной опоре. Обычно на консоли устанавливают по 8 роликов — их прикрепляют попарно на вертикальную пластину, а вращение передается через подшипники закрытого типа. Несущая консоль прикреплена к монтажной площадке с помощью одного центрального шарнирного элемента. Это позволяет роликам плавно изменять положение при возникновении небольших деформаций направляющих.
Для небольших створок используются каретки с одним роликом — при сравнительно небольшой нагрузке этого вполне достаточно. Однако, если створка большая или подвешена на верхней направляющей балке, требуется сборка из нескольких роликов.
Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com
Это позволит равномерно распределить вес створки на несколько элементов и уменьшить их износ. В процессе перемещения створки с направляющими должно контактировать не менее 6 роликов. Это позволит распределить нагрузку и продлить срок службы каждой детали.
— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com
Большинство конструкций состоит из следующих элементов:
- направляющие элементы;
- ограничительные ролики и ловители, установленные в конечных точках движения створки. Ролики обеспечивают мягкое вхождение, а ловители останавливают створку без излишней жесткости и расшатывания несущих конструкций;
- улавливающие порталы, установленные в верхней и нижней частях стоек. Они принимают на себя часть веса створки;
- резиновая заглушка направляющей. Она обеспечивает защиту от грязи и мелкого мусора, предотвращая схождение роликов с рельсы;
- сами ролики, работающие на принципе тележки (или, точнее, как роликовые коньки);
- каретки, несущие ролики. Они устанавливаются на верхней или нижней поверхностях створки и обеспечивают передачу нагрузки на несущие элементы.
Монтаж откатных ворот
Не все конструкции роликовых систем имеют полный набор перечисленных элементов. Есть более простые, используемые на небольших и невысоких воротах. Однако большинство деталей так или иначе используются в конструкции, поскольку они обеспечивают остановку и поддержку створки в процессе передвижения.
ТОП-3 брендов по изготовлению фурнитуры для откатных ворот
Итальянский концерн Rolling Center является самым популярным брендом, продукция которого изготавливается на высокотехнологичном оборудовании, обладает отменным качеством и надежностью.
Alutex – белорусская фирма, которая также известна использованием безопасных и прочных материалов, которые выдержат любые погодные условия. Ценовая политика компании вполне лояльна, что позволит найти фурнитуру для откатных ворот покупателю любого уровня достатка.
Немецкий бренд Marantec популярен во всем мире благодаря высокому качеству свей продукции, которая отвечает наивысшим требованием европейских стандартов.
Комплектующие этих фирм имеют один недостаток – высокую цену, поэтому не каждый может себе их позволить. Но не стоит огорчаться, ведь многие отечественные бренды не уступают им по качеству, безопасности и надежности, но стоить будут в разы дешевле.
Подбор материалов
Откатные ворота обладают конструкций, состоящей из следующих элементов:
- опоры;
- створка;
- направляющая балка;
- электрический привод.
Для создания качественных ворот потребуется приобрести комплектующие в строительном супермаркете. Сборка откатной конструкции в этом случае займет меньше времени.
Готовые комплекты отличаются друг от друга. Все зависит от длины створки. Малыми являются изделия до четырех метров, обладающие весом створки не больше 0,4 т. К средним можно отнести конструкции длиной до 6 м и весом полотна до 0,6 т. Все остальные ворота относятся к большим. Для разных размеров откатных конструкций стоит выбирать автоматику определенной мощности. Рекомендуемые параметры створки указаны в инструкции.
Необходимые комплектующие откатных конструкций:
- Роликовые каретки. Их понадобится 2 штуки.
- Нижний и верхний улавливатели для створки. Эти элементы обеспечивают фиксацию полотна в закрытом состоянии.
- Планка, оборудованная поддерживающими роликами.
- Концевой ролик.
- Две заглушки на направляющую. Предотвращают попадание в балку мусора.
- Направляющая длиной 6 м.
- Двигатель, приводящий ворота в движение.
Среди инструментов, которые понадобятся для работы, стоит выделить:
- Чтобы выполнить разметку, следует подготовить рулетку, нить и отвес.
- Аппарат для сварки металлических деталей. Его мощность должна составлять 220 Вт.
- Лом, лопата и бур для выемки грунта под скважины для столбов.
- Дрель с шуруповертом.
- Болгарка, необходимая для нарезки металла и зачистки сварочных швов.
Перед началом установки ворот следует создать чертеж будущего изделия. Подробная схема не позволит допустить ошибок при расчете необходимых размеров конструкции.
Установка роликовой системы
После подготовки материалов и сбора инструментов, можно начинать монтаж конструкции. Для бесперебойного функционирования системы начните с подготовки входного проема. С помощью рулетки и строительного уровня проводятся замеры, на основании которых составляется схема будущих ворот.
Работу системы обеспечивает крепкий фундамент. Для его устройства в намеченных местах роются две ямы минимум полуметра в диаметре и полутора метров глубиной.
После выполнения подготовительных работ, порядок монтажа следующий:
- Установка в ямы опорных труб с проверкой их вертикальности уровнем. До половины в углубления засыпается щебень. Опоры соединяются трубой и завариваются на стыках.
- Подготовка цементного раствора из 1 части цемента, 3 частей песка, ¼ части воды.
- Заливка строительной смеси в ямы до уровня закладной опоры. Ждать полного высыхания нужно около недели.
- За время высыхания раствора и фиксирования опор, готовится воротное полотно. Стальные профили и уголки укладываются прямоугольником в соответствии со схемой. Прямые углы корректируются уровнем, после чего элементы свариваются между собой. В центр прямоугольника устанавливаются перекрестные металлические профили для усиления прочности.
- Для противовеса из профилей варится опорный треугольник. Его приваривают к боковому ребру каркаса.
- К готовой раме приваривается полотно из металла. При использовании профнастила, крепежами служат заклепки или саморезы по металлу.
- К нижней части створки приваривается балка для крепления роликового механизма.
- К опорной балке фундамента привариваются регулировочные планки, куда монтажными болтами устанавливаются роликовые держатели. Эта основа системы, ответственная за движение ворот.
- Закрепляются дополнительные регулирующие детали. На столбах опоры монтируются верхний и нижний уловители.На кронштейн ставится регулирующий ролик, ограничивающий движение. К бетонным, кирпичным стенам элементы крепятся дюбелями. Предварительно электродрелью подготавливаются отверстия. К металлической опоре детали привариваются или крепятся саморезами по металлу. Для надежности под крепления можно подложить пластинки из стали.
- Устанавливается полотно своими руками таким образом, чтобы опорные ролики для откатных ворот вошли в направляющую нижнюю балку. Верх и низ створки должны точно войти во все пазы и ограничители. Точность вхождения проверяется строительным уровнем. Для исправления неточностей используется гаечный ключ.
- Проверить быстроту, плавность перемещения полотна.
- Монтируется электрический привод. Зубчатые рейки автоматики устанавливаются к нижней основе балки, укрепляются саморезами. Шестеренки привода монтируются на бетонную основу и должны точно входить в пазы.
Механизм для автоматической работы воротной системы удобен и практичен. Кроме того, он оборудован защитной системой. Это избавит Вас от установки дополнительных замков. При правильной эксплуатации установленные ворота прослужат долгие годы. Иногда в процессе использования возникает необходимость смазать солидолом механизм. Это нужно будет сделать, если система во время работы станет скрипеть.
Привод для откатных ворот

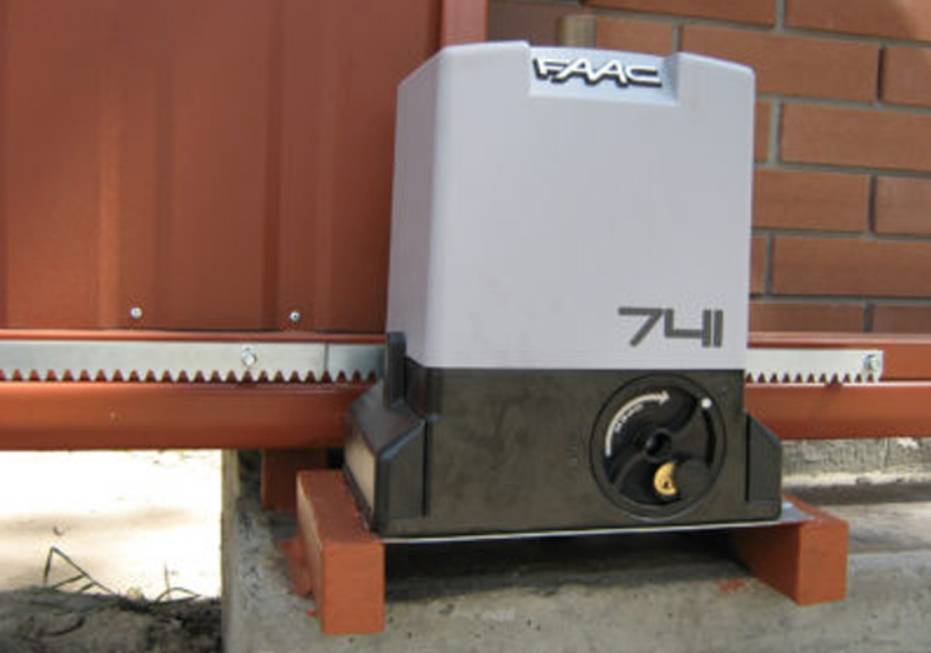

Дабы обеспечить закрытие/открытие откатных ворот дистанционным способом, нужно установить привод.
Привод обладает высокой надежностью, скоростью и удобством закрывания/открывания автоматических ворот. Высокий спрос на данные конструкции можно объяснить легкостью управления и монтажа автоматики и высокой эксплуатационной характеристикой.
Механизмы открывания ворот бывают электромеханические и гидравлические. Привод откатных ворот актуален для загородных домов, коттеджей, гаражей. Ворота открываются дистанционно пультом, что упрощает их использование. Привод для откатных ворот имеет простое устройство: ведущая шестерня, электродвигатель и редуктор.
Привод подбирается с учетом веса воротной створки. Для цельнометаллических створок требуется более мощный привод, чем для решетчатого полотна
Покупая привод, учитывайте его качественные характеристики. Автоматику подбирают исключительно индивидуально. В расчет берут тип и вес конструкции, параметры и интенсивность использования в будущем и другие параметры.
Детально определить, какой тип привода необходим для ваших ворот, может специалист при осмотре объекта. Модели отличаются ценой и дополнительными функциями. К примеру, у некоторых моделей имеется автономная подсветка, которая может включаться автоматически. Есть автоматический механизм, приводящий в действие обратный ход ворот. Эта функция предохраняет ворота от поломки. Есть механизм с функцией «пешеходный стоп», который открывает ворота только для прохода человека.
Установка ворот
Определите и обозначьте линию движения ворот
Натяните шнурку вдоль проема, обозначив всю линию движения полотна ворот. При этом расстояние от ответного столба до шнура должно быть 20-30 мм. Шнур, лучше всего расположить на высоте 150-200 мм. Это будет касательная линия к внешнему краю несущего профиля.
Определение границ положения роликовых опор
От края проема, по плоскости закладного элемента, отступите 150 мм и очертите линию. Это будет касательная переднего края первой роликовой опоры. Крайнее положение второй роликовой опоры определяется следующим образом: необходимо измерить общую длину ворот, включая консольную часть; вычесть из этого размера 100 мм; отложить получившийся отрезок, начиная от края ответного столба, через проем, на плоскости закладного элемента. Это будет касательная внешнего края второй роликовой опоры.
Подготовленные к монтажу роликовые тележки последовательно вставьте внутрь несущего профиля. Сместите их к центру ворот. Поставьте ворота вертикально, роликовыми опорами на закладной элемент. Установите первую и вторую опоры вплотную к соответствующим касательным, а ворота, параллельно и вплотную к шнурке.
Регулировка горизонтального положения щита и положения роликовых опор
Прихватите сваркой регулировочные площадки второй роликовой опоры. Затем выкатите ворота в проем до конца и сделайте, если потребуется, окончательные регулировки горизонтального положения ворот. После этого необходимо прихватить регулировочные площадки первой роликовой опоры.
- Снимаем полотно откатных ворот с роликовых опор.
- Снимаем роликовые опоры с регулировочных площадок.
- Обвариваем, по контуру, регулировочные площадки, приваривая их к закладному элементу.
- Крепим роликовые опоры на регулировочные площадки.
- Задвигаем полотно откатных ворот на роликовые опоры.
- Устанавливаем ворота в закрытом положении.
- Установите уровень на плоскость несущего профиля, и при помощи гаечного ключа выставьте полотно откатных ворот в горизонт, используя регулировочные площадки (поднимая или опуская, друг относительно друга, роликовые тележки на шпильках регулировочных площадок).
*Горизонтальное положение откатных ворот выставляется только для закрытого состояния ворот.
Как установить фурнитуру на ворота различного типа
Установить комплект фурнитуры для откатных ворот не так просто, как может показаться. Аналогичным образом обстоят дела с механизмами иных подобных конструкций. В большинстве случаев для работы потребуется следующий инструмент:
- дрель;
- пила по металлу;
- набор отверток;
- саморезы и иные метизы;
- сварка.
Инструмент для установки фурнитуры
Установка фурнитуры откатных ворот
Фурнитура для откатных ворот включает в себя множество предметов:
- направляющие (рельсы);
Направляющие конструкции для откатных ворот

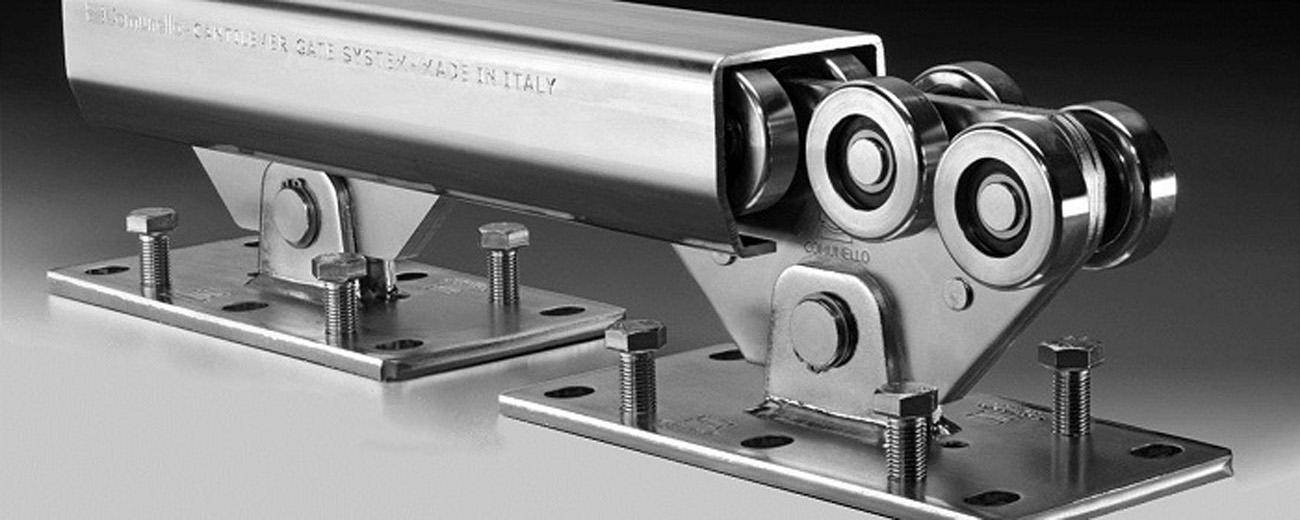

- роликовые каретки;
Роликовые каретки для откатных ворот
- концевой ролик;
- поддерживающие ролики сверху;
- нижний и верхний захваты;
- металлические и резиновые заглушки.

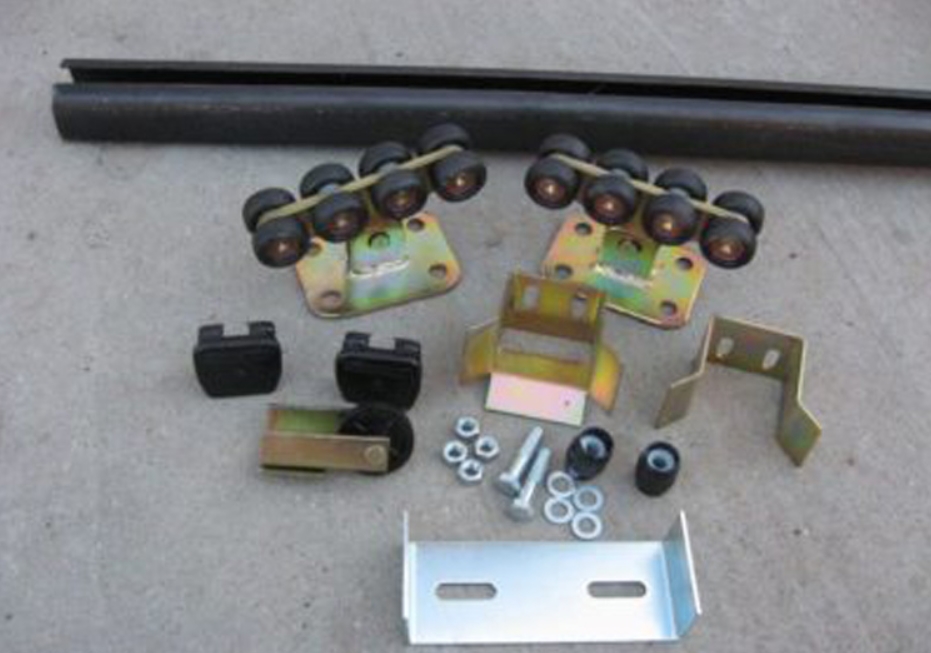

Полный комплект фурнитуры
Процесс монтажа фурнитуры осуществляется следующим образом:
- устанавливаются на специальную основу роликовые каретки (желательно как можно дальше друг от друга);
Установка роликовых кареток
- следующим этапом является установка остальных комплектов фурнитуры (верхние и нижние ролики, улавливатели);
Установка других элементов фурнитуры
- на конце направляющего рельса приваривается концевой ролик;
- направляющий рельс с двух сторон закрывается специальными заглушками.
Установка улавливателя ворот
Последним этапом данного процесса является подгонка всех комплектующих по размерам, после чего довариваются роликовые каретки. При необходимости их легко можно подрезать болгаркой и передвинуть в другое место. Поэтому необходимо для крепежа использовать именно сварочный аппарат. Так как если для установки используется анкерные болты или специальные шпильки, то процесс перемещения кареток становится очень долгим и крайне проблематичным.
Установка фурнитуры распашных ворот
Основной фурнитурой на воротах распашного типа являются петли. Для установки их или же замены потребуется:
- дрель;
- болты;
- сварочный аппарат.
Соответственно, необходимо наличие самих петель, ворот и места для крепления. Обычно на скобах, которые используются для крепления ворот, присутствуют специальные металлические закладные, которые будут в дальнейшем использоваться для приваривания на них составной части петли.
Процесс монтажа фурнитуры рассматриваемого типа выглядит следующим образом:
- петли предварительно смазываются солидолом либо иной подобной густой смазкой;
- выполняется монтаж подкладки, если она по какой-то причине отсутствует;
- на полотне ворот выполняется разметка – можно сделать это мелом или же специальным строительным карандашом;
Разметка полотна ворот перед сваркой
- выполняется установка полотна – при помощи отвеса, уровня и иные специальных приспособлений;
Разметка и предварительная установка распашных ворот
- выполняется процесс сварки:
- выполняется на воротах – сваривается штыковая часть петель;
- выполняется на столбах;
Приваривание распашных ворот на место
после выполнения первого шва необходимо проверить, насколько правильно закрываются и открываются ворота, особенно важно уделить внимание оси (велика вероятность наличия перекосов);
после завершения сварочных работ следует обработать поверхность швов шлифовальной машинкой и покрыть их краской.
Устанавливается фурнитура для секционных ворот не так просто, как может показаться со стороны. Именно поэтому необходимо максимально хорошо подготовиться к данному процессу. Причем не только заготовить все необходимые материалы, а также инструменты. Желательно ознакомиться с процессом «вживую», просмотрев представленное видео.
Очень важно учесть все возможные нюансы и выполнять работу максимально качественно. Дабы фурнитура прослужила максимально долго и не потребовала ремонта в ближайшие несколько лет
Подключение электропривода
Схема подключения привода своими руками достаточно подробно описана в инструкции по его эксплуатации. ACL подключается на фазу, а ACN – на ноль.
Типовая схема силовых и сигнальных линий автоматики откатных ворот
После этого следует в обязательном порядке произвести тестирование устройства. Если вы нажмете на соответствующую кнопку на пульте дистанционного управления откатных ворот, то они будут двигаться, однако не до упора. Чтобы настроить нормальный цикл открывания-закрывания, кнопку Р1 нужно будет удерживать в течение 3 секунд. Тогда запустится механизм полноценного закрывания и открывания створок.
Особенности

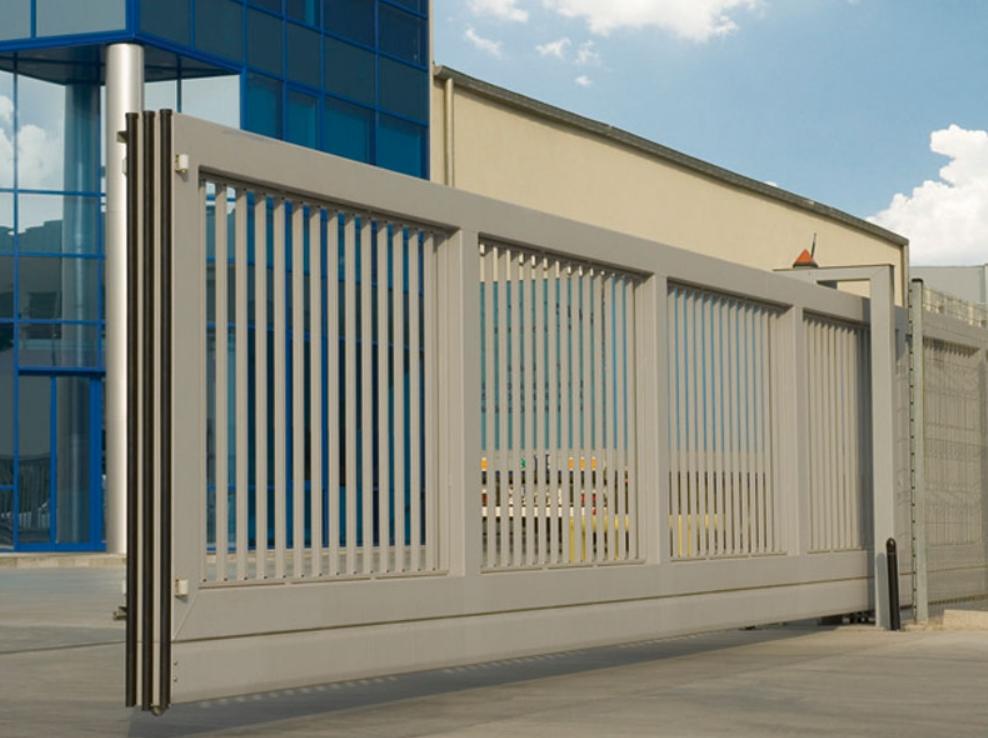

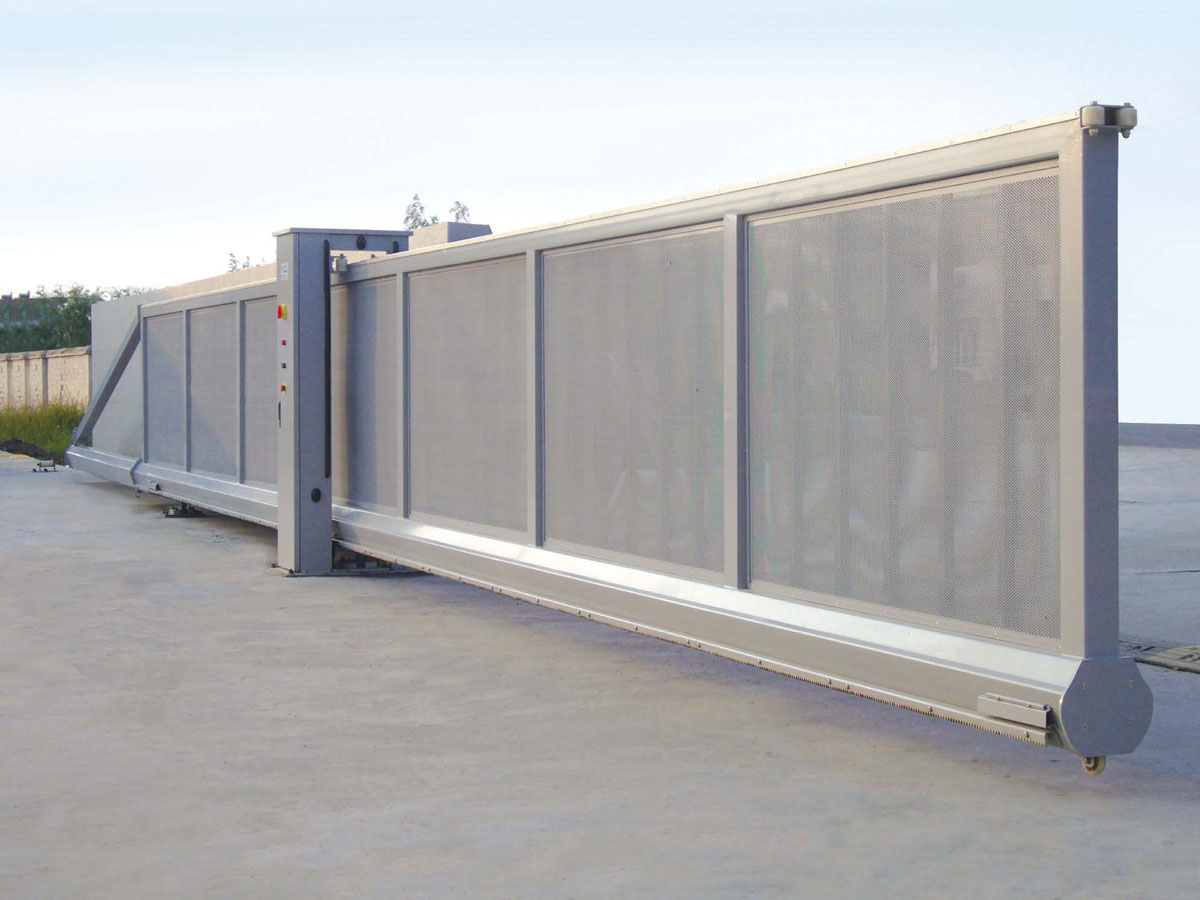

Откатные ворота представляют собой полотна, которые сдвигаются параллельно основному забору. Для таких целей используют специальные комплектующие, обеспечивающие минимальное трение между направляющей и приводом.
Откатные ворота обладают несколькими весомыми преимуществами:
- Плавный ход. Обеспечивается это хорошо притертыми роликовыми системами, двигающимися с минимальным трением.
- Сдвигание полотна выполняется в сторону. Это исключает уборку снега перед ним для открытия.
- Длительный срок службы.
- Возможность использовать как ручное, так и автоматическое управление.
- Высокая устойчивость к климатическим факторам.
Но подобные системы не решают множество проблем, так как имеют несколько минусов:
- Полотно при открывании закрывает боковую сторону. Чтобы это осуществить, нужно дополнительное пространство, которое не всегда доступно.
- Вес всей системы очень большой, поэтому все опоры устанавливают только с помощью бетонирования. Это же несет дополнительные финансовые и физические расходы.
- Роликовая система является довольно требовательной к чистоте. Чтобы все шестеренки работали исправно, следует постоянно следить, чтобы между ними не скапливались листья или снег.
