Power Bank своими руками

Сделать powerbank своими руками

Когда все перечисленные компоненты будут в наличии, можно приступить к процессу монтажа и сборки.

Вот план работ:

1. Аккуратно фиксируем элементы питания в выбранном корпусе (для этого подойдут клей, двухсторонний скотч или эпоксидная смола).
2. Последовательно соединяем все батарейки между собой.
3. Общий вывод кидаем на контроллер.
4. Монтируем входной и выходной usb-интерфейсы.
5. Элемент размыкания цепи в виде кнопки.
6. Финальная сборка корпуса.

Вот так незамысловато выглядит процесс сборки powerbank своими руками.

Для тех, кто не очень любит проводить много времени за пайкой, продаются стартер-киты, которые без проблем собираются руками, но экономия в таком случае будет меньше.

Шаг 4: Зарядник

У меня есть две опции для зарядки: быстрая и медленная. Вы можете выбрать одну любую из них, но мне хотелось, чтобы были доступны обе.

Первая и медленная опция позволяет использовать любой зарядник с микро USB, чтобы заряжать внешний аккумулятор медленно. Для этого нужно приспособить зарядную плату, которая понизит вольтаж до 4.2V и зарядит аккумулятор. (поищите на Ebay: 1s lithium battery charging module TP4056). Сила тока будет ограниченна выходным током зарядника (обычно до 2.1A). Этот модуль также может поддерживать силу тока 3A, так что он будет заряжаться и от трёхамперного зарядника, если он поддерживает такой ток на выходе. Соедините всё, как показано на фотографии.

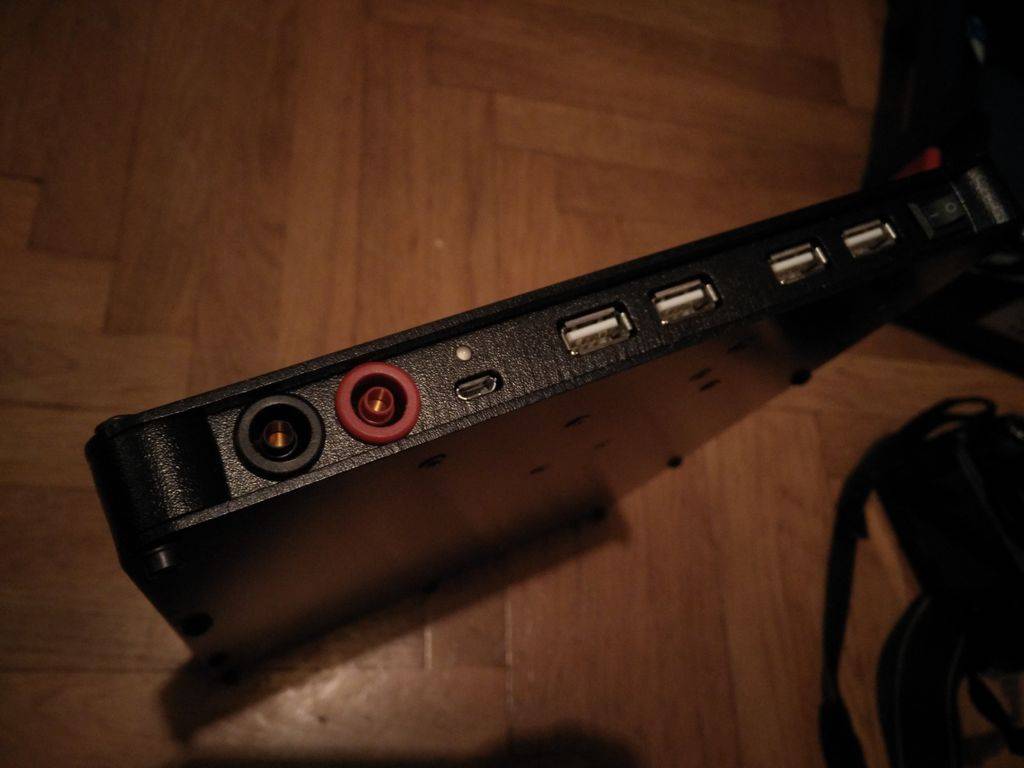

Если у вас есть зарядник для внешних литиевых аккумуляторов, вы можете добавить вход для быстрой зарядки. Просто добавьте два разъёма-банана и соедините их как показано на фото. Теперь ваш предел зарядки ограничен силой тока внешнего зарядного устройства. Я использую зарядник Reaktor на 30A, так что я могу зарядить мой аккумулятор всего за 1 час.

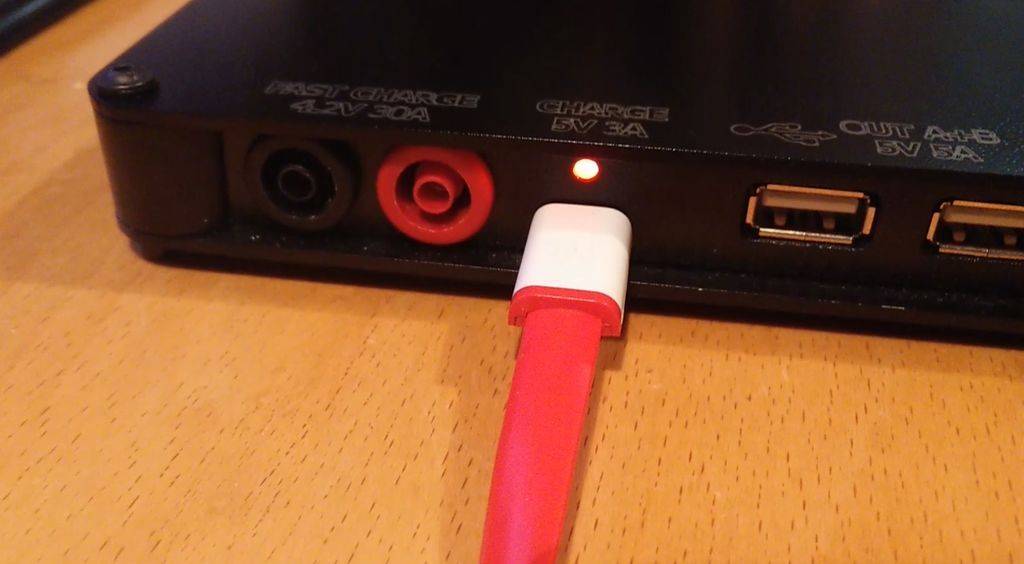

Осторожно! На фотографии разъемы-бананы подсоединены после платы BMS. Делайте также, если ваш внешний зарядник не выдаёт более 10A. Если он заряжает с силой более 10A, присоединяйте разъемы-бананы сразу после предохранителя на + и — аккумулятора перед BMS

Таким образом и собран мой внешний аккумулятор. Делайте так, только если вы понимаете, что делаете. Незащищённая зарядка может вызвать воспламенение!

Если он заряжает с силой более 10A, присоединяйте разъемы-бананы сразу после предохранителя на + и — аккумулятора перед BMS. Таким образом и собран мой внешний аккумулятор. Делайте так, только если вы понимаете, что делаете. Незащищённая зарядка может вызвать воспламенение!

Из автомобильной зарядки

Мощный портативный источник постоянного тока, предназначенный для восполнения емкости аккумуляторов ноутбуков, собирается на основе компонентов автомобильного зарядного приспособления для телефонов. Для сборки изделия потребуются элементы питания стандарта 18650, которые извлекаются из неисправных батарей для компьютерной техники.

Из имеющихся батарей собираются 2 банки, контакты соединяются последовательно. Суммарное напряжение каждой банки составит 14,8 В, для соединения элементов используется медный монолитный кабель, который крепится к полюсам при помощи припоя. Рекомендуется использовать провод сечением не менее 0,5 мм², который обеспечит передачу повышенной мощности и гарантирует надежность соединения.

Блоки устанавливаются в пластиковый бокс, для фиксации элементов применяется термоклей. В качестве корпуса рекомендуется использовать пластиковый бокс от реле, устанавливаемый в автомобилях. Материал стенок обладает повышенной прочностью, крышка устанавливается на винтах через резиновый уплотнительный кант, предотвращающий попадание воды на элементы питания и контроллер.

В стенках кожуха предварительно прорезаются технологические отверстия для дополнительных элементов (портов USB и трехпозиционного переключателя).

Выходы от батарей припаиваются к клеммам выключателя, шнуры выводятся к контроллеру от автомобильного зарядного блока. Затем подключается блок разъемов USB, все точки соединения изолируются специальной поливинилхлоридной трубкой или изоляционной лентой.

Кабели укладываются в пустоты между элементами, для крепления применяется термический клей или пластиковые хомуты. Затем на место ставится крышка и производится тестирование зарядного устройства, емкости хватает на 2-3 зарядки сотового телефона.

Существуют специальные боксы, рассчитанные на размещение 8 элементов стандарта 18650. При применении заводского кожуха нет необходимости соединять элементы питания проводами, в нижней части кожуха предусмотрены металлические контактные пластины.

Дополнительным достоинством бокса является фиксация источников тока пружинами контактов и специальными выступами на крышке. К недостаткам изделия можно отнести срок его поставки (оно производится в Китае) и хрупкость защелок, расположенных по периметру секций бокса.

Внутри корпуса установлен штатный контроллер зарядки, на внешней стороне предусмотрены порты USB, рассчитанные на ток 1 и 2 А. Для зарядки элементов имеется отдельный вход, снабженный контрольным диодом. Для поддержания выходного напряжения на уровне 4,85-5,0 В используется штатный регулятор. В конструкции предусмотрен регулятор зарядки элементов, автоматически разрывающий цепь питания.

Миниатюрный Power Bank для вашего гаджета.

При изготовлении самодельного блока зарядки возможно расширить функциональные возможности устройства, разместив на кожухе светодиоды. Источники света устанавливаются в заранее просверленные отверстия, для фиксации используется термоклей, который дополнительно герметизирует устройство.

Затем лампы соединяются в общую цепь, которая подключается к батарее через переключатель. Устройство применяется одновременно как фонарик и как блок зарядки, количество и схема расположения лампочек могут быть произвольными.

Power bank своими руками — лучшие проекты и инструкции как сделать зарядное устройство

В наше время электричество является одним из самых важных вещей. Оно используется повсюду, для освещения, связи или просто для работы бытовых устройств. И электричество, как и все другое, имеет свойство кончаться. Не исключено, что в любой момент у вас может разрядиться телефон или ноутбук, а подключить его к сети будет невозможно в данной ситуации.

Тогда на помощь приходит Power bank — внешний аккумулятор. С его помощью можно продлить жизнь вашего устройства. Пример Power bank вы можете увидеть на фото ниже.

В принципе, такие вещи сейчас можно в свободном доступе найти в магазине электротехники. Однако там внешние аккумуляторы стоят приличных денег, да и не всегда уместно его покупать, когда можно сделать самостоятельно дома. Поэтому хотим представить несколько простых инструкций по созданию Power bank дома.

Внешний аккумулятор из батарей мобильных телефонов

Одним из самых простых способов создать Power bank дома — собрать его из аккумуляторов мобильных телефонов. Ведь у современного человека точно где-то завалялась куча старых ненужных телефонов. Не спешите их выбрасывать, оказывается они могут вам еще пригодиться.

Необходимые материалы:

• Батареи от сотовых телефонов;
• Контроллер с USB-разъемом;
• Пара проводов;
• Коробочка.

Во-первых, необходимо уточнить, что батареи должны быть как можно более схожи, так будет проще (вместо батарей от телефонов можно использовать другие литий-ионные аккумуляторы). И все они должны быть одинакового объема, в нашем случае это 1020 mAh каждая.

Их количество влияет только на объем будущего Power bank, но оптимальным будет от 6000 до 20000 mAh в общем. К тому же любой из них требует энергии на собственную работу, поэтому необходимо из общей мощности вычесть примерно 20-30%. Это и будет чистый заряд, который может выдать ваш внешний аккумулятор.

Разъем на контроллере может быть совершенно любым, именно таким, какой вам нужен. Просто USB самый распространенный, поэтому мы выбрали именно его.

Итак, когда все собрано, можно приступать к сборке нашего устройства.

Сначала сгруппируем батареи для пущей удобности. Для этого устанавливаем их параллельно друг другу и фиксируем все это скотчем или изолентой (все производится с учетом ваших аккумуляторов)

Важно! Контакты должны быть открыты!

Теперь необходимо спаять батареи и контроллер между собой, а именно контакты «+» и «-» (это крайние). Центральные можно не трогать. Потом в «корпусе» нашего Power bank прикидываем расположение всех элементов и отмечаем места для будущих разъемов. Остается только проделать дырочки и зафиксировать все элементы термоклеем в коробочке.

Все готово! Этого Power bank из аккумуляторов вам хватит на несколько подзарядок телефона.

Power bank из обычного фонарика

На рынке сейчас можно встретить фонари с подзарядкой других устройств, примерно то же мы и попробуем сделать. Такое устройство будет совмещать в себе как фонарь, так и внешний аккумулятор.

Необходимые материалы:

• Простой фонарик;
• Преобразователь напряжения с USB разъемом (на 5 В);
• Контроллер заряда.

Для начала разберем фонарь и вытащим оттуда резистор, тот к которому припаян небольшой светодиод. Он нам больше не понадобится (по крайней мере здесь). Вместо него поставим туда контроллер заряда батареи.

Теперь на место, где подзаряжали фонарь, ставим конвертор с разъемом USB (опять же, разъем может быть тот, который нужен вам).

Далее к контроллеру надо припаять «+» и «-» от аккумулятора фонарика. Теперь спаиваем наш преобразователь энергии и контакты OUT+/OUT на контроллере. Не забываем освободить кнопку фонаря и соединить ее с конвертером энергии.

После всей проделанной работы нужно проверить, работает ли наше устройство. Если все отлично, то прикрепляем все элементы с помощью того же термоклея и собираем установку воедино.

1. Теперь Power bank из фонарика готов к использованию.

Это были лишь самые распространенные и простые в изготовлении способы сборки внешнего аккумулятора. Существует огромное количество других методов, но они требуют гораздо больше свободного времени, да и стоимость у них значительно выше. Но это, отнюдь, не говорит, что они лучше.

Как сделать power bank своими руками

Из АКБ от ноутбука

Чтобы сделать повербанк своими руками из батареи ноутбука, необходимы следующие компоненты:

АКБ ноутбука.

• платы заряда с защитным модулем от перезаряда;
• преобразователь, изменяющий напряжение с 3,7 до 5 В;
• металлический или пластиковый чехол;
• li-ion батареи 18650;
• конденсатор электролитический на 100 мкФ, 16 В;
• USB-разъем;
• кнопка активации powerbank;
• кабели.

Для начала необходимо разметить маркером корпус по размерам элементов питания, сделав соответствующие отверстия. Паяльником соединить литий-ионные батареи параллельным способом. Жало паяльника при этом должно быть массивным – сам процесс нужно выполнять быстро, чтобы не вывести из строя аккумуляторы. Готовую конструкцию закрепите скотчем или липкой лентой и вставьте в корпус по разметкам.

Далее установите зарядную плату с защитным модулем и с помощью паяльника подключите к ней li-ion аккумуляторы 18650. Через кнопку активации соедините с платой преобразователь напряжения. Если на нем есть USB-гнездо, то на этом изготовление повербанка может быть завершено. Если разъем отсутствует, его надо припаять. Для этого к гнезду крепится плюсовой и минусовой вывод модуля преобразователя.

Из телефонного аккумулятора

Повербанк из телефонных АКБ.

Батареи мобильных телефонов используются для изготовления компактных внешних аккумуляторов небольшой емкости. Необходимо от 6 однотипных элементов питания одинаковой емкости, которые подключаются в общую цепь, и устанавливаются в пластиковый корпус.

Для снижения габаритов готового устройства рекомендуется собирать 2 банки, а для крепления элементов использовать изоляционную ленту или скотч. Сами батареи соединяйте с контактными площадками в одном направлении – это позволит упростить коммутацию.

Далее с помощью медного кабеля подключите крайние контакты элементов питания к каждой банке. Проводка осуществляется при помощи паяльника, при этом перед соединением нужно проверить полярность тестовым устройством. Подключение проводится параллельным методом – это позволяет увеличить объем готового внешнего аккумулятора.

При сборке конструктивных элементов задействуются только крайние контакты на каждом источнике, средние – не используются, так как контролируют температуру АКБ. Аналогичным образом подключаются остальные банки.

Собранные аккумуляторные элементы и модуль управления зарядкой вставьте в пластиковый корпус с подходящим размером. Внутри него перед этим распределите соединительные провода и заднюю часть USB-гнезда.

Работу готового внешнего аккумулятора можно протестировать на любом мобильном устройстве. После этого соедините части корпуса и дополнительные крышки с помощью винтов или клея.

Из батареек

Для сборки простого внешнего аккумулятора из 4 батареек типа АА или АА необходимы следующие компоненты:

• никель-кадмиевые элементы питания;
• USB-разъем;
• корпус;
• 2 пустые пачки от спичек;
• коробка от фотопленки;
• проволока;
• кабель
• скобы;
• баночка из-под лекарств.

У пустых спичечных коробков отогните одну из стенок и склейте их вместе. В данную конструкцию поместите батарейки и закрепите их скотчем. С обратной стороны пачек сделайте электрические контакты из скоб, соединив их проволокой. Получившуюся конструкцию поместите в коробку от фотопленки. Измерьте тестером напряжение на выводе АКБ – оно должно быть чуть выше 5 В. У баночки от витаминов вырежьте дно и сделайте в нем отверстие для USB-гнезда. Вставьте его и припаяйте кабель, к которому подключены батарейки. Установите готовую конструкцию в корпус, подходящий по размерам, и закройте его. Протестируйте готовый повербанк на любом мобильном устройстве.

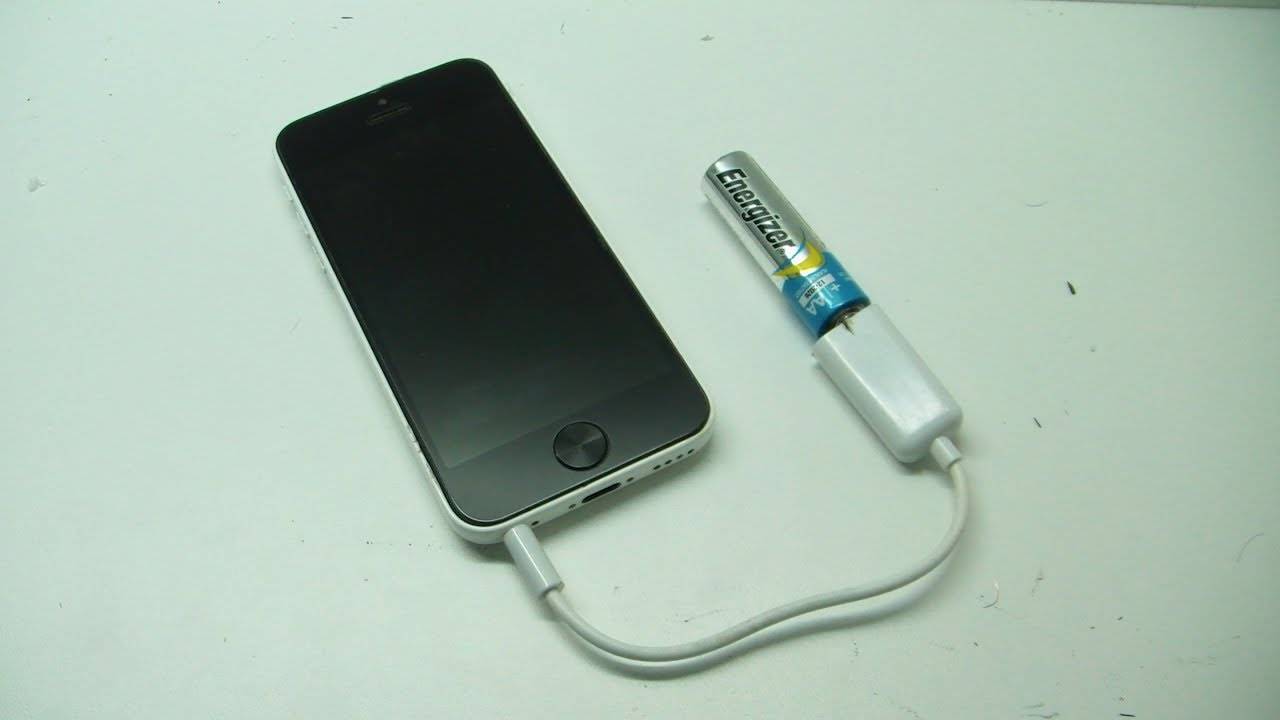

Повербанк из батареек.

Из телефонных аккумуляторов

Это достаточно простой способ. Устройство получается относительно компактным и удобным, а также, емким.

Для его изготовления понадобится 6 аккумуляторов – соответственно, чем больше у них емкость, тем больше будет суммарная емкость повер банка.

Сделать его можно так:

• Положите три аккумулятора друг на друга, сориентировав контактами в одну сторону, и смотайте стопку скотчем – достаточно аккуратно и плотно;
• Повторите то же самое с другими тремя аккумуляторами;
• Проследите за тем, чтобы все клеммы были направлены в одну сторону и нигде не перекрывались липкой лентой;
• Теперь попарно спаяйте между собой крайние клеммы в обеих стопках – плюсы с плюсами и минусы с минусами соответственно (сделать это будет проще, если аккумуляторы изначально были примерно одного размера);
• Средние клеммы трогать не надо;
• Теперь подготовьте корпус – это может быть пластиковая коробка любого типа;
• Наметьте место в коробке, где будет располагаться будущий контроллер заряда, и вырежьте участок под USB;
• Прикрепите обе стопки батарей к контроллеру;
• Закрепите устройство в корпусе на соответствующем месте и закройте корпус.

[/wpsm_list Оставьте пластиковую коробку разъемной для текущего ремонта и чистки, так как сквозь вырезанное отверстие может попадать пыль.

Обычно, такого устройства хватает на 4-5 циклов заряда среднего, не особо мощного, смартфона.

Помните, что для любых работ по фиксации оборудования в корпусе должен применяться только термоклей.

<�Рис. 4 Из аккумуляторов>

Навигация по записям

Затем ножиком убрал излишки застывшего клея. В качестве оценки КПД устройства я решил сравнить реальную емкость аккумуляторов и отдаваемую в нагрузку.

Одним из основных узлов схемы является повышающий dc-dc конвертор, инвертор — преобразователь напряжения.

Соедините всё, как показано на фотографии. Не забудьте о предохранителе. Причина повышения КПД кроется не столько в том, что устройство стало отключаться при более низком напряжении на аккумуляторе, сколько в том, что теперь напряжение на входе преобразователя выше, соответственно с повышением напряжения падает ток потребления по входу, соответственно более эффективно используется энергия.

Далее следует пайка. Вырезал из тонкого пластика подходящий кусок и приклеил. Кстати, разъемы очень легко запомнить, первый — ток 1 Ампер, второй — 2 Ампера, то есть , Происходит это очень быстро, нагрузка даже не успела это засечь, но из-за инерционности дисплея Повербанка удалось сфотографировать ток перед отключением.

Это более надежно и компактнее. Выше я писал, что есть два цветовых решения корпуса, я выбрал белый. За исключением корпуса. Подключать контакты контроллера надо в последовательности от «минимального» к «максимальному», т.

Я спроектировал его модель в программе Autodesk Inventor. Но при более внимательном осмотре видны следы флюса, а также иногда не очень аккуратная пайка. Я использовал проводник из меди с достаточно большим сечением, так как ток заряда аккумулятора порядка 1 ампер. Будет сделано также небольшое отверстие под выключатель питания.

Теперь о корпусе

Эта схема рассчитана на один литиевый аккумулятор. Их нужно заменить более яркими и вывести на переднюю панель. Входное напряжение LT может быть ниже 2,2 В. Для начала я выяснил, что на дорожках до диодов падает около 0.

Аккумуляторы также сойдут для наших потребностей! Разъем на контроллере может быть совершенно любым, именно таким, какой вам нужен. Планшет CUBE андроид , Данный планшет может без проблем брать от зарядного ток 2 Ампера, но в первом разъеме 1 А ток был превышен, а во втором 2 А ограничен на уровне 0. Ремонт POWER BANK (не заряжает телефон)

Есть ли смысл делать powerbank своими руками?

Изучив доступный на популярных торговых интернет-площадках ассортимент, можно с уверенностью сказать, что этот проект скорее для тех, кому по душе такое времяпровождение.

Цена на такого рода устройства стартуют от 700 рублей и, хотя это далеко не идеальный повербанк, он не сильно будет отличаться от собранного своими руками.

Но если вы получаете фан от работы руками и головой и с электроникой, что называется, «на ты», можете доказать китайским рабочим, что им еще далеко до ваших «кастомных» разработок.

Любые элементы питания со временем приходят в негодность, поэтому не нужно забывать об их правильной утилизации. Выброшенная вместе с бытовыми отходами батарейка наносит значительный ущерб окружающей среде.

Схемы разработки и создания повер банков своими руками

Из аккумуляторов от мобильников

Один из самых простых способов. Вам потребуется для этой цели выполнить следующую схему действий:

1. Найдите несколько батарей, желательно от 6 до 9, с ёмкостью более тысячи миллиампер-час каждая.
2. Сложите аккумуляторы друг на друга и закрепите их с помощью изоленты или скотча. Имейте в виду, что нужно вывести клеммы батарей на одну сторону, чтобы затем к ним можно было подсоединить провода.
3. Найдите тару или чехол, или ещё что-нибудь, что будет выполнять роль места хранения для аккумуляторов.
4. Затем нужно будет припаять все клеммы со знаком «плюс» к одному проводу и все клеммы со знаком «минус» к другому проводу, таким образом, замкнув батареи в одну цепь. Если на ваших аккумуляторах есть центральные клеммы, то их трогать не нужно, поскольку они играют для телефона только информативную роль, а именно: показывают на дисплее телефона, сколько ещё времени осталось до разряда аккумулятора.
5. В таре, где будут храниться ваши батареи, выполняющие роль power bank, сделайте разметку места, где будет установлена плата, и под неё просверлите отверстия для разъёма USB.
6. Закрепите плату на термоклей, протестируйте работоспособность повербанка и можете пользоваться вашим внешним аккумулятором, которого в среднем хватает на 4-5 стопроцентных подзарядок смартфона.

Power bank из фонаря

Для того чтобы сделать повер банк своими руками с помощью фонарика, нужно подготовить следующие предметы: непосредственно сам фонарь с батареей на три целых семь десятых Вольт; плату заряда; преобразователь напряжения, который способен напряжение фонаря в три целых семь десятых Вольт превратить в пять Вольт, обязательно с выходом на USB.

Порядок действий по созданию самодельного power bank следующий:

1. Полностью разберите фонарик.
2. Найдите резистор фонарика, к которому присоединён светодиод, и снимите его со светодиода. Теперь можно будет использовать один из режимов, в котором работает фонарь, под повербанк.
3. Найдите вилку, которая выполняет функцию зарядки фонаря при подключении его к электричеству. Уберите её и поставьте на её место преобразователь напряжения.
4. Сделайте припой от одного контакта переключателя фонаря к преобразователю напряжения, т.е. припаяйте тот контакт, про который говорилось в шаге 2.
5. Сделайте припой плюсовых и минусовых контактов от батареи к плате заряда. Затем припаяйте провода от преобразователя к соответствующим «плюсу» на выход (OUT+) и «минусу» на выход (OUT-) платы.
6. Проверьте, работает ли преобразователь.
7. Если все в порядке, используйте эпоксидный клей для фиксации преобразователя и платы на своих местах.
8. Осуществите сборку фонаря и пользуйтесь своим внешним аккумулятором для подзарядки ваших устройств.

Повер банк на пальчиковых батарейках

Для того чтобы сделать такой внешний аккумулятор, возьмите коробки из-под спичек в количестве двух штук, отогните одну из стенок у каждой из них, и приклейте эти коробки друг к другу. Затем положите в каждый из коробков по две батарейки. С помощью скоб обеспечьте надёжное соединение коробков друг с другом и дополнительно обмотайте их проволокой. Подберите корпус для вашего внешнего аккумулятора. Будет очень хорошо, если расстояние между спичечными коробками и корпусом будет минимальным или вовсе отсутствовать.

После этого найдите большую пластиковую баночку, в которую может поместиться ваш power bank, и в её крышке вырежьте отверстие, куда прикрепите разъём USB. Припаяйте провод к этому разъёму и соедините его с вашим повербанком. Положите ваш внешний аккумулятор в баночку и закройте его крышкой. Теперь изготовление повер банка закончено, и вы можете использовать его для удовлетворения собственных нужд.

https://youtube.com/watch?v=fH5iotXqObI

Схема и корпус самодельного Power Bank

Power Bank — это портативное, зарядное устройство, которое просто необходимо при путешествиях, да и вообще для быстрой подзарядки практически любого мобильного устройства.

На фото выше представлен готовый, работающий вариант устройства, собранного своими руками. Для начала стоит определиться с корпусом устройства, так как от этого зависит начинка девайса.

Вместимость корпуса (объем) дает возможность увеличить количество аккумуляторов устройста, а следовательно и емкость.

Включается Power Bank тумблером и при включении загорается зеленый светодиод. После включения на usb разъеме появляется напряжение 5 вольт (u = 5 В).

При зарядке загорается красный индикатор возле микро-usb, при полностью заряженных аккумуляторах загорается зеленый индикатор.

Характеристики Power Bank

• Выходная емкость (при токе разрядки 1 А) ~2500 мА/ч
• Максимальный выходной ток: 1.5А
• Емкость встроенных аккумуляторов ~4500 мА/ч
• Максимальный ток зарядки встроенных аккумуляторов: 2 А.

Принцип действия и детали

Сборка производилась по схеме на рисунке:

В конструкции использовал три АКБ с емкость ~ 1500 мА/ч каждый. (АКБ соединены параллельно).

Контроллер зарядки состоит из двух параллельных плат ( для увеличения тока до 2А.)

Вся электроника собрана на стеклотекстолите.

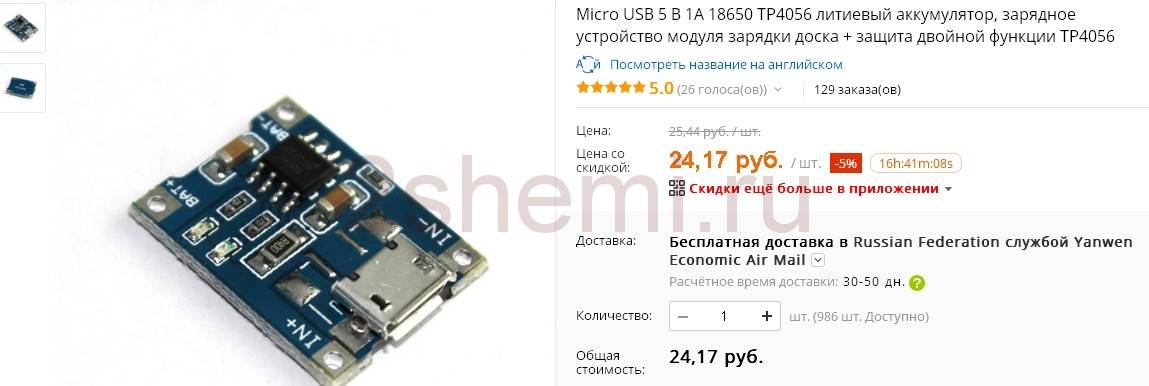

Основные модули покупал на Алиэкспресс:

Сборка производилась поэтапно. Необходимо при расчете места для деталей учесть: преобразователь может сильно нагреваться, потому стоит конструировать дальше от других деталей. Отверстия в корпусе делал с помощью мини дрели.

Преобразователь настраивается на u=5 B при подаче на него напряжения и регулировкой подстроечного резистора.

При подключении батареи к электроники необходимо использовать провода большого сечения.

Таким образом, получился отличный, проверенный на практике Power Bank, а вариант ещё более мощного аналогичного устройства смотрите в другой статье. Автор проекта — Сергей Голубкин.

Из фонарика

Для сборки Повер Банк подходит бытовой электрический фонарик с аккумулятором напряжением 3,7 В. Дополнительно потребуется сделать блок управления зарядкой и установить преобразователь (для конвертации напряжения до 5 вольт), а затем установить кабель, подающий ток на разъем USB. В качестве корпуса используется корпус фонаря, который модифицируют под установку дополнительных компонентов.

Алгоритм изготовления изделия:

1. Отвинтить крепежные шурупы, разделить кожух фонаря на половины. Возможно, потребуется снять дополнительные фиксирующие детали.
2. Найти резистор, который отвечает за подачу питания к контрольному светодиоду. Отделить диод от цепи питания.
3. Демонтировать металлические контакты, использовавшиеся для подзарядки встроенной батареи от бытовой сети. На место вилки установить заранее собранный или приобретенный конвертер напряжения, оснащенный пластиной с установленным разъемом типа USB.
4. Подсоединить коммутационные шнуры от батареи фонаря к блоку управления зарядкой. При соединении проводки требуется учитывать полярность элементов.
5. Найти на контроллере выходы, отмеченные символами «+» или «-«, встречаются модификации с обозначениями вида «Out-» и «Out+». Подключить к выходам ответные шнуры, идущие от преобразователя напряжения.
6. Подсоединить одну из цепей, идущих к преобразователю напряжения, через штатный переключатель фонаря. Проверить работоспособность изделия при помощи тестового прибора, если напряжение на порт USB не подается, то кабель переносится на другой штекер переключателя.
7. Проверить работоспособность полученного источника питания, компоненты закрепить в корпусе при помощи термоклея и дополнительных прокладок. Собрать половины внешней оболочки изделия.
   Преимуществом конструкции является ее универсальность — изделие можно использовать для подсветки дороги в темное время суток и для подзарядки смартфона. Емкости встроенного элемента хватает на 1-2 зарядки, допускается установка аккумулятора увеличенной емкости.

Блок повышения напряжения собирается на основе транзисторов и дополнительных электронных компонентов. В конструкции предусматриваются стабилитроны, путем подбора рабочих параметров обеспечивается нужное напряжения на выходе. Дополнительное влияние на работу узла оказывает катушка индуктивности, для регулирования рабочих параметров изменяют число витков провода.

Для самостоятельного изготовления преобразователя необходимо обладать знаниями в области схемотехники и электроники, в противном случае собрать узел не получится.

Способ 4. Внешний энергонакопитель с солнечной батареей

Ещё один интересный вариант. Поскольку световой день начинает увеличиваться, актуально обсудить преимущества энергонакопителей солнечной энергии. Вы увидите, как изготовить переносное зарядное приспособление с возможностью заряда от панелей-накопителей солнечной энергии.

Нам необходимо:

• Литий-ионный энергонакопитель формата 18650,
• Футляр от этих же накопителей

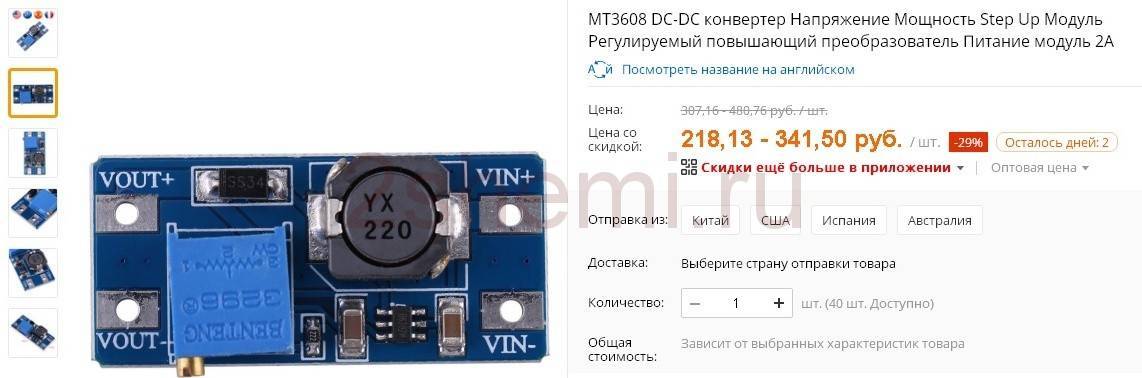

• Модуль повышения напряжения 5 В 1 А.
• Плата заряда для аккумулятора.
• Солнечная панелька 5,5 V 160 mA (любого размера)
• Проводки для соединения
• 2 диода 1N4007 (можно и другие)
• Липучка или двусторонний скотч для фиксации
• Термоклей
• Резистор 47 Ом
• Контакты для энергонакопителя (пластинки тонкой стали)
• Пара тумблеров

ВАЖНО. Рекомендуется применять электронакопитель вместе с платой защиты, чтобы избежать повреждений.. Базисная схема внешнего аккумулятора

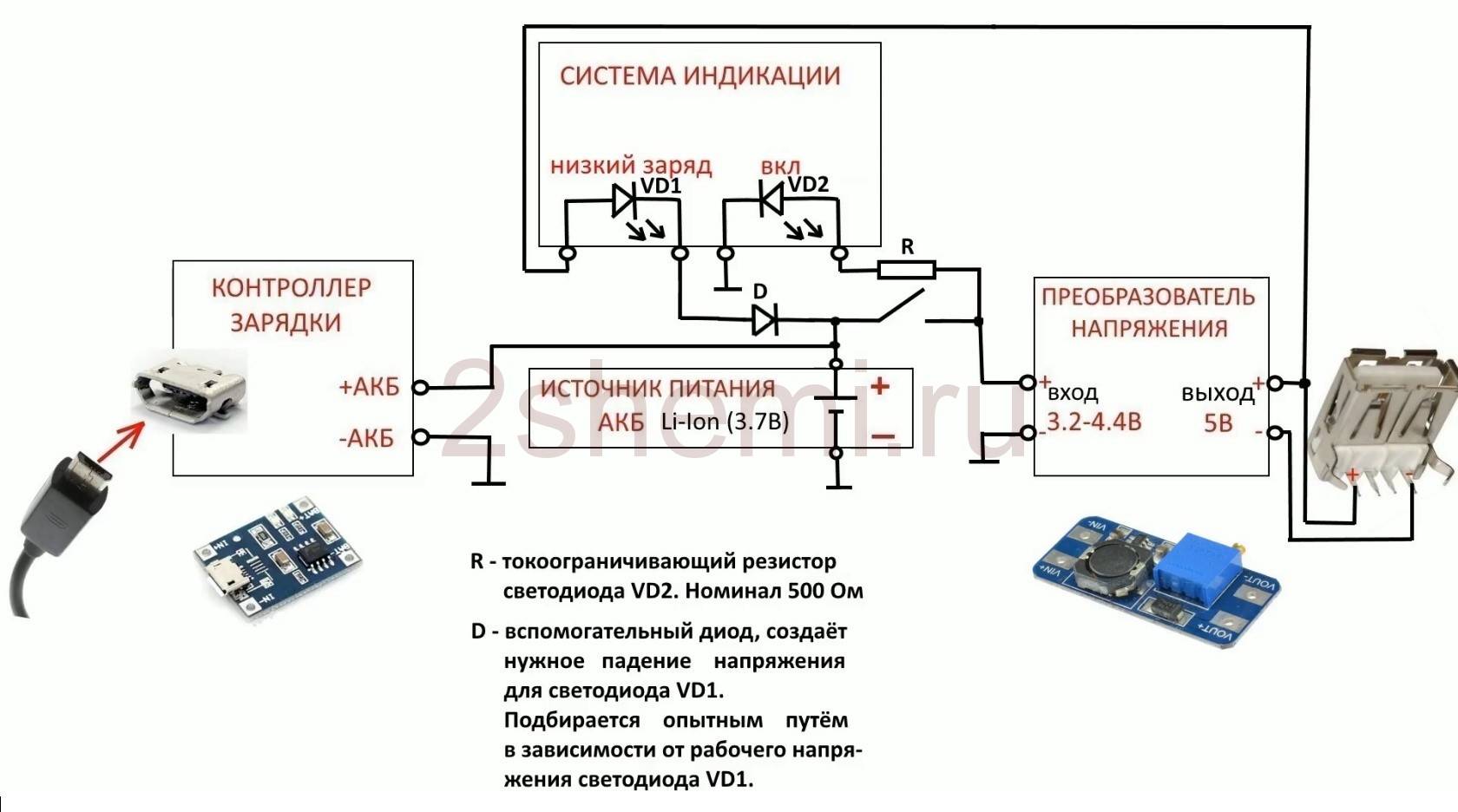

Базисная схема внешнего аккумулятора

1. Изучим базисную схему внешнего аккума.

На схеме видно 2 соединительных проводка разных цветов. Красный подсоединяется к «+», чёрный к «-».

1. Контакты к литий-ионной батарее паять не рекомендуется, поэтому поставим в корпусе клеммы и зафиксируем их с помощью термоклея.
2. Следующая задача — разместить модуль увеличения напряжения и плату зарядки для аккумулятора. Для этого делаем отверстия для USB-входа и USB-выхода 5 В 1 А, тумблера и проводков к солнечной панели.
3. Резистор (сопротивление 47 Ом) впаиваем к USB-выходу, с оборотной стороны модуля, увеличивающего напряжения. Это имеет смысл для зарядки IPhone. Резистор решит проблему с тем самым управляющим сигналом, который запускает процесс зарядки.
4. Чтобы панели было удобно переносить, можно осуществить прикрепление контактов панели с помощью 2 маленьких контактов типа «мама-папа». Как вариант, можно соединить основной корпус и панельки с помощью липучек.
5. Ставим диод между 1 контактом панели и платой заряда энергонакопителя. Диод стоит ставить стрелкой в сторону платы заряда. Это предотвратит разряжение накопительной батареи через солнечную панель.

ВАЖНО. Диод ставится в направлении ОТ солнечной панели ДО платы заряда.. На сколько зарядов хватит такого Повер банка? Всё зависит от ёмкости вашего аккумулятора и ёмкости гаджета

Помните, что разряжать литиевые накопителей ниже 2,7 В крайне нежелательно

На сколько зарядов хватит такого Повер банка? Всё зависит от ёмкости вашего аккумулятора и ёмкости гаджета. Помните, что разряжать литиевые накопителей ниже 2,7 В крайне нежелательно.

https://youtube.com/watch?v=G94tbhmDv58

Что касается заряда самого устройства. В нашем случае мы использовали солнечные панели с общей ёмкостью в 160 mAh, а ёмкость аккумулятора — 2600 mAh. Следовательно, при условии прямых лучей батарея зарядится за 16,3 часа. При обычных условиях — около 20–25 часов. Но пусть эти числа вас не пугают. Через миниUSB зарядится за 2–3 часа. Скорей всего, солнечной панелью вы будете пользоваться в условиях путешествий, походов, дальних поездок.

Вывод

Фонарь в данном случае использовался просто как аккумулятор. Главная «фишка» в преобразователе напряжения. С его помощью вы сможете подзарядить телефон от чего угодно: аккумуляторов металлоискателя, батареек от фонарика и т.д. Просто подключаем провода от преобразователя к батареям и все. Их даже не нужно вынимать из прибора или фонаря. Полностью телефон вы не всегда зарядите от маленьких батареек, тем более подсевших, но для нескольких звонков заряда точно хватит.

Преобразователь напряжения на алиэкспресс: https://goo.gl/kT5WnJ

Светодиодный модуль на фонарь МаглайтЛайтбарыНестандартные способы зарядки телефонаВыбор налобного фонаряНочевка в лесу
