Нюансы выбора петель для гаражных ворот

Несколько рекомендаций по сварке

Чтобы ворота раскрывались без усилий, не повело сталь и створки прикрывались вплотную, необходимо следовать этим рекомендациям профессионалов сварочного дела:

  1. Прямые петли гораздо комфортнее приварить непосредственно в горизонтальном виде, например, положив их на землю.
  2. Перед самой сваркой следует подложить подкладку, она должна находиться под нижней долей створки. Подкладка обязана быть примерно в половину длины петли, а верх области створки нужно удерживать рукой.
  3. Сварочный шов производится снизу и вверх.
  4. Пока петли еще незакрепленные, стоит положить вдоль них небольшой брусок прямоугольной формы, это поможет выставить эти детали правильным и точным образом.
  5. Не следует раскрывать ворота, пока швы от сварки до конца не остынут.
  6. Приваривать лучше небольшими прихватами, по 2 раза с каждой стороны поочередно.
  7. До окончания сварки, т. е приварки петель внутри, надо протестировать плавность хождения створок. Не должно быть рывков: если их заметили, то стоит сделать еще несколько прихватов сваркой с наружной стороны.
  8. Когда опорные столбики имеют безугольную форму, необходимо будет произвести выпуск в 5 мм наружу, а когда столбы имеют форму прямоугольника делается закрепление на одной высоте с лобовой поверхностью опорной стороны.
  9. Чтобы размеренно распределить нагрузку, стоит приварить к петлям вспомогательные стальные пластины — монтажные.

Скрытые петли, имеющие роликовый тип, лучше предоставить специалисту. Данный вид работы потребует навыков и профессионализма.

Как правильно приварить петли на воротах

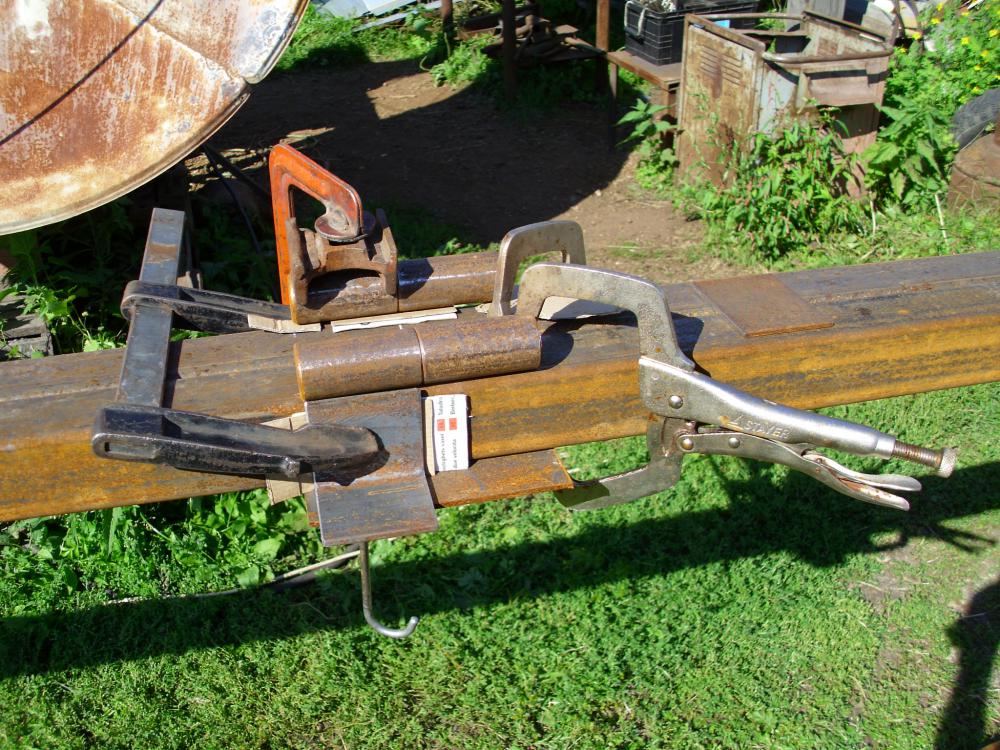

Первоначально петли следует приварить к створке. На земле необходимо выбрать ровный горизонтальный участок и уложить на него створку. Под каждую петлю устанавливается подложка толщиной менее четырех миллиметров. Подложка подкладывается под ее нижнюю часть, а верхняя часть прихватывается сваркой. Далее прихваченные петли необходимо выровнять специальным бруском и приварить окончательно.

Сварка петли к опоре производится с ее внутренней стороны. Она прихватывается в нескольких местах, после чего проверяется легкость и плавность хода створки при ее открывании и закрывании. Окончательная сварка производится при закрытой створке. Под противоположный от опоры угол створки устанавливается подставка, удерживающая ворота в штатном положении.

Сварочный шов выполняется с каждой стороны петли и только в единственном направлении — с нижнего положения в верхнее. Ворота нельзя открывать до полного остывания мест сварки.

Форма и способы крепления

Навесные петли для ворот бывают разной формы, от этого зависит и метод монтажа. Классификация гаражной фурнитуры по способу крепления:

  1. Шарнирные. Самая распространенная форма петель. Внутри изделия находится шарик, который осуществляет плавное движение навеса. Эта форма конструкции обеспечивает наиболее плотное прилегание распашных дверей. Для установки цилиндрической шарнирной фурнитуры используют сварку.
  2. Квадратные. Внешне смотрятся более привлекательно. Такие изделия надежно привариваются к двери, благодаря большей площади контакта с основанием.
  3. Шестигранные. Очень похожи внешне на квадратные элементы и тоже крепятся более прочно, если сравнивать их с цилиндрическими моделями. Однако они не нашли широкого применения, так как для их установки требуется предварительно приварить ушки для монтажа петель.
  4. Каплевидные. Петли с подшипником отличаются равномерным сварочным швом и удобством в установке.
  5. Петли-стрелы. Эта форма часто применяется для деревянных и металлических дверей. Имеет не только весьма колоритный внешний вид, но и высокую прочность.

Установка скрытых петель

Для обычной деревянной межкомнатной двери будет достаточно двух петель. Для более массивных и тяжелых дверей понадобится три. Из всех видов скрытые петли труднее всего устанавливать самостоятельно. Для их установки нужны специальные инструменты, навыки.

Порядок монтажа:

  1. Для установки необходимо очень точно разметить место положения петель.
  2. Фрезером в коробке и двери делается углубление, в них будет прятаться основной механизм.
  3. Разъединенные петли вставляют в углубления, больший элемент прячется в дверной коробке, меньший соответственно в полотне.
  4. После все соединяется. Затягивается крепежный винт.

Для того что бы избежать трудностей с монтажом, можно купить дверной блок в котором скрытые петли уже установлены в заводских условиях.

Регулировка скрытых петель межкомнатных дверей

При помощи шестигранника регулируются зазоры по всем сторонам двери:

  • высота – величина зазоров двери вверху и внизу
  • горизонталь – величина зазоров двери по бокам
  • прижим – настройка равномерного прижима полотна к коробке

После регулировки, устанавливаются декоративные элементы, скрывающие регулирующие болты.

Таким образом, если время и финансы позволяют установить скрытые петли, то это будет неплохое вложение. Благодаря долговечности и эстетике данных навесов, можно воплотить много смелых дизайнерских решений.

Применение внутренних петель

Несмотря на некоторые разногласия среди пользователей по поводу скрытой фурнитуры для гаражей, внутренние петли отличаются следующими преимуществами:

  1. Более высокий уровень безопасности и взломоустойчивости, что особенно актуально, если в гараже у вас хранится весьма дорогое и ценное для вас имущество.
  2. Длительный срок службы, который на практике исчисляется многими десятилетиями.
  3. Высокая устойчивость к нагрузкам, благодаря которой на скрытые петли можно без особых последствий для общей конструкции навесить двери массой до 400-500 кг каждая.

Если вы цените безопасность своего имущества, скрытые петли станут для вас отличной инвестицией и обеспечат вам спокойствие за свои владения.

Внутренние петли для гаража

Как приварить петли вертикально. Как правильно приварить петли к воротам — пошаговая инструкция и рекомендации

Монтаж ворот — сложный и кропотливый процесс. От правильности его выполнения зависит плотность прижима створки, надежность конструкции. Одним из ответственных этапов является установка поворотных элементов. До того, как приварить петли к воротам, необходимо подобрать соответствующую модель и адаптировать ее согласно характеристикам готовой конструкции

Выбор и подготовка петель

Для относительно небольшой створки массой до 200 кг подойдут обыкновенные цилиндрические петли. Количество на одну сторону – от 4-х и более

Важно правильно рассчитать нагрузку. Для поворота штифта в заводских моделях предусмотрен подшипник

Если его нет – нужно установить стальной шарик.

Суть модернизации заключается в увеличении площади контакта петлевой группы с плоскостью ворот и опорных столбов. Для этого нужно сделать следующее.

  1. Выбор платиков. Это пластины, обеспечивающие надежное крепление петли к полотну.
  2. Размер пластин зависит от массы створки. Толщина должна быть не менее 3 мм.
  3. Длина платиков не должна препятствовать нормальной работе створки.

По завершении этого процесса можно приступать к сборке конструкции.

Методика крепления к воротам

Петли привариваются на готовую створку. Они должны фиксироваться на опорной раме, запрещен монтаж на металлические листы обшивки. Оптимальный вариант сборки — при установленных опорных столбах. Могут возникнуть сложности с фиксацией ворот в рабочем положении. Для этого можно использовать дополнительные подконструкции.

Рекомендации по установке петлевой группы:

  • зазор между опорной стойкой и рамой створки – до 5 мм;
  • предварительно делается разметка с учетом того, что петли должны находиться на одной оси;
  • часть петлевой группы со штифтом располагается снизу, его направление – вверху;
  • сначала делается пробное приваривание максимум на три точки, рекомендуется начать с нижней петли;
  • после этого проверяется правильность работы ворот – они должны свободно открываться, закрываться, контролируется зазор, отсутствует самопроизвольное движение створки независимо от ее положения;
  • окончательная сварка пластин по периметру, после остывания – удаление окалины и очистка поверхности.

Со временем створка может просесть или поменять свое положение. Если зазор не компенсирует это — необходимо переделать монтажные узлы. Для решения подобной проблемы рекомендуется применять петли с функцией регулировки.

Материалы и инструменты

Для качественного выполнения работы потребуются профессиональные инструменты

Сварочный аппарат может быть любой, важно, чтобы он обеспечил достаточную мощность для формирования дуги. Это зависит от толщины металла и диаметра используемых электродов

Помимо сварочного аппарата потребуются такие инструменты и расходные материалы:

  • защитная маска сварщика;
  • измерительный инструмент: линейка, рулетка, строительный уровень;
  • смазка для петель – солидол или аналогичный ему по свойствам состав;
  • болгарка потребуется для зачистки сварочных швов и демонтажа неправильно установленной петлевой группы.

Опорные столбы лучше всего сделать из профильной трубы квадратного или прямоугольного сечения. Это обеспечит надежность конструкции и облегчит процесс монтажа полотна.

Рекомендации по установке

Надежность ворот напрямую зависит от соблюдения правил технологии их монтажа. Сначала крепятся опорные столбы. Если полотно будет изготавливаться самостоятельно – габариты рамы определят только после первого этапа

Важно помнить о технологическом зазоре

В нижней части расстояние до поверхности грунта должно быть не менее 100 мм. Это нужно для компенсации возможного проседания конструкции. В качестве материала обшивки можно использовать профнастил. Для надежной фиксации профнастила привариваются дополнительные ребра жесткости. Дополнительно можно предусмотреть небольшую калитку. Альтернатива – сделать ее отдельно, если позволяет ширина монтажного проема.

После приваривания петель поверхность зачищается от ржавчины, наносится слой грунтовки и краски. Во избежание посторонних звуков при открывании шарниры смазываются солидолом.

Как приварить петли на дверь или калитку

Установка металлических дверей, а также дверей ворот и калиток требует приварки петель к дверному полотну и коробке. Как подобрать петли для монтажа, как приварить петли своими силами и какое оборудование потребуется для работы – ответы на все вопросы можно найти в этой статье.

Монтаж петель методом сварки

Выбор петель

Правильный выбор петель для металлических ворот, калиток и дверей должен основываться на нескольких факторах:

  • определении и подборе вида петли,
  • определении количества и габаритных размеров петли.

Виды петель

В первую очередь петли приварные различаются по форме. Они могут быть:

  • цилиндрические. Разновидностью этой группы является приварная каплевидная петля,
  • квадратные. Применяются крайне редко. В настоящее время практически не производятся,
  • шестигранные.

Основные виды приварных петель, различающихся по форме

Все приварные петли могут быть дополнительно оснащены шариком, выполняющим роль подшипника. Шарик облегчает открывание двери и снижает силу трения, которая негативно влияет на сроки использования фурнитуры.

Приварная петля, оснащенная шариком-подшипником

Также в продаже можно найти усиленные приварные петли, которые применяются для установки на металлическую дверь большого размера или веса. Дополнительные пластины позволяют равномерно распределить нагрузку на петлю, что увеличивает срок службы изделия.

Приварная петля, дополненная металлическими планками

Какое количество петель требуется установить

Количество и габаритные размеры петель подбираются в зависимости от веса дверного полотна. Чем больше вес двери, тем больших размеров требуются петли, а также увеличивается их количество.

Таблица для выбора размеров и количества дверных петель

Монтаж приварных петель

Рассмотрим, как правильно приваривать петли. Для этого последовательно надо пройти три основных этапа:

  1. подготовка оборудования и материалов, требующегося для работы,
  2. подготовка металлической поверхности для сварки,
  3. приварка петель на дверь.

Инструменты и материалы

Перед тем, как правильно приварить петли на металлическую дверь, ворота или калитку, нужно подготовить необходимые для проведения работы материалы:

  • петли, подобранные по всем правилам, указанным выше,
  • металлические пластины (если приварка петель производится с усилением конструкции пластинами). Размеры пластин подбираются исходя из веса дверного полотна. Чем больше масса двери, тем большего размера пластины требуются. Например, гаражные петли на ворота стандартных размеров (приблизительно 2,5*2,5 м) привариваются на металлические пластины размером 80*80 мм,
  • электросварочный аппарат,
  • сухие электроды. Для проведения работы достаточно иметь электроды диаметром 3-4 мм,
  • щетка с металлической щетиной для предварительной очистки рабочей поверхности,
  • средства индивидуальной защиты мастера.

Этап 6: монтаж профилированного листа

Профнастил предварительно кроится. Режим материал шлифовальной машинкой, на которую устанавливаем отрезной круг или используем электрический лобзик с пилой по металлу. Лист для монтажа внутри рамы режем размером на 2-3 мм меньше внутреннего периметра. Затем вырезаем места, на которые будем прикручивать петли, замки, стойки опор и прочее. На установленный каркас монтируем профилированный лист при помощи шурупов. Саморезы вкручиваем в нижнюю волну профилированного листа. Шурупы устанавливаем через одну волну. Между собой профнастил стыкуем внахлест. Места стыка скрепляем при помощи заклепок. Планка, перекрывающая щель между створками устанавливается на саморезы. Деталь предварительно окрашивают.

Применение внутренних петель

Внутренние изделия устанавливаются на ворота гаражей, сараев, хозяйственных блоков и прочих сооружений. Особенную актуальность такие изделия приобрели в местах, где существует повышенная угроза взлома. Несмотря на некоторые сложности монтажа, внутренние петли для гаражных ворот применяются на практике все чаще. Этому способствуют следующие факторы:

  • Можно подобрать готовый вариант скрытых петель или изготовить его самостоятельно, применительно к любому варианту ворот.
  • Детали защищены от внешних воздействий, поэтому прослужат намного дольше, нежели петли наружного типа.
  • Обеспечивается повышенная безопасность гаража, так как у злоумышленников отсутствует возможность спилить или взломать ворота.
  • Имеется возможность навесить очень тяжелые створки, вплоть до 500 кг.

Еще пара полезных советов

Рекомендации специалистов помогут качественно приваривать навесы:

  • петли на гаражные ворота лучше устанавливать, положив их на землю;
  • вертикальные швы выполняются снизу вверх не давая стекать расплавленному металлу;
  • для удобного закрывания створок под нижней петлёй перед приваркой помещается подложка.

Процесс приваривания петель несложен, но не стоит надеяться на точность своего глазомера. Лучше семь раз перепроверить измерительными инструментами, чтобы не пришлось всё переделывать. Торопливость при опробовании ворот, не дожидаясь полного остывания сварных швов, тоже приведёт к повторному выполнению работы.

Азбучные истины

Процесс установки петель можно рассмотреть на примере металлической калитки. Чтобы она исправно выполняла свои основные функции, при приваривании петель необходимо выполнить ряд условий:

  1. Обеспечить зазор между опорным столбом и рамой калитки, который должен составлять 3-5 мм.
  2. Обеспечить зазор в несколько миллиметров между петлей и рамой калитки, приварив к петле платики — металлические пластины нужной толщины. Всего для каждой петли нужно два платика, длина каждого из них — на 2 мм меньше, чем длина половины.
  3. Оптимальное расстояние от края калитки до петли составляет 15-20 см. Если нужна средняя петля, то она располагается строго посередине между крайними петлями.

Сначала к столбу приваривается нижняя часть крепежа (со штырем), затем к створке приваривается верхняя часть (с пазом).

Грамотно собранная конструкция должна иметь следующие части:

  • петля;
  • платик;рама калитки;
  • опорный столб;
  • нижняя часть (со штырем);
  • верхняя часть (с пазом).


Данная конструкция состоит из нескольких элементов Все петли должны быть соосны, то есть их центры должны находиться на одной прямой. Требование соосности является крайне важным. Именно от его соблюдения зависит, насколько равномерно будет распределяться вес ворот на крепления и, соответственно, как долго они прослужат.

Для работы мастеру понадобятся:

  • сварочный аппарат;
  • металлическая пластина для изготовления платиков;
  • болгарка;
  • молоток;
  • отвес;
  • масло для смазки петель;
  • средства защиты — маска, перчатки, спецодежда.

На подготовительном этапе следует разметить раму калитки и створку, определив места, где будут привариваться петли. Очистить их от пыли, грязи, ржавчины. Для этого можно воспользоваться металлической щеткой и растворителями. Далее, выполняется аналогичная обработка поверхности петель, а на их внутреннюю часть наносится смазка.

Традиционный метод сварки предполагает на этом этапе установку платиков, для чего рекомендуется:

  1. Взять 2 одинаковые пластины необходимой толщины и длины. Положить их так, чтобы между ними был зазор в 2-3 мм.
  2. Уложить на них нижнюю часть петли.
  3. Приварить петлю к одной из пластин (в рассматриваемом случае, к правой).
  4. Проделать все то же самое для верхней части петли и приварить ее к левой пластине.
  5. Затем необходимо установить створки в рабочее положение и зафиксировать их.
  6. Платики с нижней частью каждой петли точечно привариваются к столбу, затем в нижние части вставляются верхние элементы шарниров и точечно привариваются к створке. После проверки соосности петель и работы калитки производится окончательная обварка по контуру платиков.

Виды петель

  1. Цилиндрическая с опорным подшипником. Этот вид петель отличается стандартной формой и внешним видом. Такие модели напоминают состоящий из двух частей цилиндр. На первой створке находится штырь, на второй — специальное отверстие. Цилиндрические петли с опорным подшипником используются для легких створок из металла, которые по весу не превышают 400 кг. Этот вид навесов крепится лишь с помощью сварки. Слабой стороной цилиндрических моделей являются возникающие сложности в смазывании. Это происходит по той причине, что створку нужно приподнимать перед тем, как наносить смазку.
  2. Усиленные модели. Свое название они получили благодаря тому, что способны выдерживать гораздо большую нагрузку, чем другие модели. В них использован наиболее прочный материал. Выдерживают сильную нагрузку они еще и потому, что стенки со стержнем намного толще. От этого в несколько раз возрастает их несущая способность.
  3. Сквозные навесы. Этот вид петель получил свое название, потому что через них идет стержень. Он входит в один край и выходит через другой. Наиболее простой вариант имеет 3 части: штырь и 2 петли. Такие навесы необходимо собирать как конструктор. Современный рынок предлагает варианты, состоящие из четырех и более элементов.
  4. Потайные петли. Это особый вид навесов с конструкцией, которая дает возможность не показывать, закрыты ворота или нет. Зачастую петля находится в раме створки. Основное преимущество моделей в том, что они незаметные. К тому же их невозможно снять либо обрезать без использования специального инструмента.
  5. Трехсекционные промышленные. Это прочный и надежный вариант, довольно востребованный на сегодняшний день. По своей конструкции трехсекционные промышленные петли напоминают сквозной вариант. Посредине прикреплены 2 штыря, направленные в разные стороны. На них надевают пустые цилиндры, которые приваривают к столбам. Такие петли без специального инструмента также невозможно снять.

Тонкости установочных процедур

Для ворот гаража петли можно установить самостоятельно. Всего существует 3 способа крепления петель к воротам:

  1. При помощи сварки. Это наиболее надежный способ. Петля просто приваривается к створке и раме. Рекомендуется использовать усиление в виде пластин для повышения надежности крепления.
  2. Болтовым соединением. Применяется такой способ в случаях, если нет возможности воспользоваться сваркой или нет такой необходимости. Петли имеют несколько отверстий, через которые они крепятся к раме и створкам болтами. Как правильно приварить петли на гаражные ворота? С обратной стороны болты фиксируются гайками. Недостаток состоит в том, что головки болтов можно сбить зубилом или срезать.
  3. С использованием саморезов по металлу. Если створки изготовлены из тонкого металла, то допускается их крепление на саморезах по металлу. Такие саморезы оснащены сверлами, имеют шестигранные головки для удобства закручивания. В этом случае детали должны иметь лепестки с просверленными в них отверстиями.
  4. С использованием саморезов по дереву. Применяются исключительно в тех случаях, когда ворота деревянные.

Последовательность изготовления

На практике есть 3 основных способа, как правильно сварить гаражные ворота:

  1. До окончания постройки гаража отдельно подготавливают раму створок в виде цельного изделия. После этого их перевозят на стройплощадку и монтируют в проем. Затем металлическая рама обкладывается строительным материалом.
  2. В готовом гараже изготавливают створки по габаритам проема, устанавливают раму и крепят полотна.
  3. По уже изготовленному проему сваривают все части конструкции поэтапно прямо на месте.


Перед обработкой

В этом случае не нужна высокая точность предварительных расчетов и замеров, не потребуется до миллиметра выдерживать диагонали конструкции и не нужно перевозить массивные металлические изделия.

При правильном выполнении работы сварное изделие будет надежно стоять и работать без поломок в течение длительного времени.


Необходимо правильно сварить каркас

Необходимые для работы инструменты

Монтаж петельных ворот предполагает наличие ряда инструментов.

Заблаговременно стоит позаботиться о минимальном наборе сварщика:

  • аппарат для сварки;
  • рулетку;
  • молоток;
  • уровень;
  • шарнирная установка;
  • маску и перчатки для защиты.

Приобрести все недостающие приборы можно в строительном магазине. Относительно петель: перед их покупкой стоит задуматься о надежности выбранного механизма. К примеру, это может быть петля гаражная, которая идет с шариком или на штырьке.

Технология процесса

Размеры петель для гаража

Перед монтажом требуется подготовить все необходимые инструменты и позаботиться о соблюдении мер предосторожности. После выполнения всех подготовительных этапов работ можно перейти к свариванию петель и установке конструкции

Как приваривать петли

Установка петель потребует наличия следующих инструментов:

  • аппарат для газовой или электросварки;
  • электроды диаметром 3 мм;
  • сварочная маска, костюм и рукавицы;
  • молоток;
  • ножовка по металлу;
  • зубило;
  • кусок листового металла (или готовые платики);
  • петли с шариками;
  • рулетка;
  • мел для разметки;
  • лазерный уровень;
  • болгарка;
  • шкурка;
  • кисти;
  • солидол;
  • грунтовка по металлу;
  • краска.

Петли на ворота из профнастила или металлические створки любых калиток привариваются для плавного открытия и закрытия. При этих действиях не должно происходить ни скрипа, ни скрежета, ни рывков. Как правильно приварить петли на ворота, чтобы добиться этого? Для выполнения сварочных работ нужно оценить материал ворот и столбов для них. Сами створки могут быть сделаны из дерева и профнастила, из поликарбоната и других материалов.

Столбы могут иметь еще больше разновидностей:


Приваривание петель к воротным столбам

  • из металлических труб;
  • из бревен;
  • из пенобетона;
  • бетонные;
  • каменные;
  • кирпичные.

Лучшими вариантами петель на ворота будут шариковые. Они значительно улучшают ход створок ворот. Если соблюдать всю технологию, сварка должна начинаться с приваривания к петлям дополнительных деталей, которые именуются платиками, иногда их называют пластиками. Это небольшие прямоугольники из листовой стали.

Привариваются они сплошным швом на ровной поверхности. Размеры платиков выбираются на глаз и зависят от размеров петель и веса створок ворот. Платики образуют дополнительную площадь для сварки, что не позволяет полотнам разорваться при любом их весе.

Привариваются платики следующим образом:

  • уложить 2 пластины на горизонтальной плоскости с зазором 2-3 мм;
  • сверху положить петлю;
  • приварить верхнюю или нижнюю часть петли к платику;
  • то же самое проделать с другой частью петли.

Перед привариванием петель необходимо створки ворот поставить в проем двери и надежно зафиксировать там. Затем с помощью рулетки наметить мелом места установки петель. Такая схема позволит более точно и красиво расположить их на створках и столбах. Теперь можно начинать сварочные работы. Сначала следует прихватить нижние петли на столбах.

После приваривания деталей к столбам на них надеваются верхние части вместе с шариками.


Полотно плотно прижимается к петле и приваривается. Если возникает необходимость установки внутренних петель, лучше пригласить профессионалов. Монтаж таких петель является довольно трудоемкой операцией. Собственными руками с ней справиться очень трудно.

К створкам ворот из профнастила петли привариваются следующим образом:

  • делаются перемычки параллельно низу и верху створок;
  • к данным перемычкам привариваются воротные петли;
  • поверх приваренных петель прикручиваются листы профнастила.


Пример приваренных петель к воротам из профнастила

Петли в данном случае берутся длинные — не менее 1 м. Чем больше толщина, тем лучше. Тоньше 3 мм брать не следует. После окончания сварочных работ все швы зачищаются болгаркой и шкуркой, обрабатываются грунтовкой и красятся.

Именно такой технологией пользуются профессиональные службы, которые занимаются монтажом ворот и дверей. После полного окончания сварочных работ необходимо дать створкам время на остывание. Только после этого можно открывать и закрывать ворота.

Тонкости установочных процедур

Для ворот гаража петли можно установить самостоятельно. Всего существует 3 способа крепления петель к воротам:

  1. При помощи сварки. Это наиболее надежный способ. Петля просто приваривается к створке и раме. Рекомендуется использовать усиление в виде пластин для повышения надежности крепления.
  2. Болтовым соединением. Применяется такой способ в случаях, если нет возможности воспользоваться сваркой или нет такой необходимости. Петли имеют несколько отверстий, через которые они крепятся к раме и створкам болтами. С обратной стороны болты фиксируются гайками. Недостаток состоит в том, что головки болтов можно сбить зубилом или срезать.
  3. С использованием саморезов по металлу. Если створки изготовлены из тонкого металла, то допускается их крепление на саморезах по металлу. Такие саморезы оснащены сверлами, имеют шестигранные головки для удобства закручивания. В этом случае детали должны иметь лепестки с просверленными в них отверстиями.
  4. С использованием саморезов по дереву. Применяются исключительно в тех случаях, когда ворота деревянные.

Выбор механизма

Основные виды гаражных петель

Стремительный технический процесс затрагивает многие аспекты нашей жизни, и даже петли для деревянных ворот (как и металлических) не являются исключением. Если раньше фурнитура для гаражных дверей была очень простой и однообразной, то сегодня можно найти множество видов различных петель, которые отличаются своими особенностями и достоинствами.

В таблице представлены основные виды.

Шарнирные петли. В середине изделия, выполненного из стали, находится шарик, благодаря которому и осуществляется движение петли. Более подробно данный вид будет рассмотрен ниже.
Цилиндрические. Также эта фурнитура называется петлями с подшипником. Она крепится к специальной опоре посредством сварки металлов. Ввиду особенностей конструкции и крепления на воротах, цилиндрические петли с опорным подшипником хорошо подходят лишь для распашных ворот с небольшой массой – суммарная нагрузка не должна быть более 400 килограмм на каждую петлю. В противном случае высока вероятность поломки.
Цилиндрические усиленные. Эти приварные петли являются улучшенным вариантов рассмотренных ранее петель – они отличаются более усовершенствованной структурой и оптимальным распределением нагрузки. Максимальная масса, которую может держать одна такая петля без каких-либо последствий составляет порядка 600 килограмм, поэтому усиленные цилиндрические петли можно использовать для монтажа тяжелых ворот.
Сквозные. В том случае, если петли для гаражных ворот по определенным причинам нельзя установить путем сварки или привинчивания к поверхности, используются петли сквозного типа. Для установки такой фурнитуры в конструкции ворот высверливаются на всю длину монтажные колонны, в которые продевается часть петли. После этого она прочно закрепляется при помощи гаек подходящего размера. Из-за такой схемы крепления сквозные гаражные петли рассчитаны на нагрузку не более 200 килограмм.
Накладные. Это наиболее востребованные среди владельцев гаражей петли для ворот, которые получили такую популярность благодаря своей высокой надежности, прочности и износостойкости. Еще одно достоинство накладных петель – полное отсутствие скрипа при открывании и закрывании створок. Такая фурнитура полностью берет на себя нагрузку от дверных створок и не дает им провисать. Также накладные петли еще и взломостойкие.
Кованые. Это старинный вид гаражных петель, который появился на свет многие столетия назад и применялся для удержания створок деревянных ворот. Несмотря на это, петли кованого типа часто используются и сейчас, в том числе и для создания дизайнерских решений. Некоторые современные модели кованых петель ничуть не уступают другим.

Какие петли на ворота выбрать из такого разнообразия? Если у вас уже плывет перед глазами от широкого ассортимента современных магазинов, читайте дальше, чтобы узнать правила выбора.

Почему шарнирные петли так хороши

Нельзя не отметить тот факт, что шарнирные воротные петли отличаются высокой популярностью. Она во многом обусловлена многочисленными достоинствами таких петель, которые приведены ниже:

  • Легкость, плавность и бесшумность поворота при условии регулярного смазывания.
  • Шарнирные петли для металлических ворот обладают высокой стойкостью ко взлому.
  • Способность выдерживать большую нагрузку, особенно у петель с большим шарниром.
  • Отсутствие вероятность самопроизвольного закрывания и открывания (при условии правильной установки ворот для гаража в вертикальной плоскости).

Указанные выше положительные качества позволяют устанавливать шарнирные петли на ворота из профнастила. Так, шарниры, которые устанавливаются внутри петель, изготавливаются из прочных и надежных металлов с достойными эксплуатационными характеристиками. Благодаря этому увеличивается не только возможная нагрузка на петли со стороны тяжелых дверных створок ворот, но и продолжительность их службы.

Цилиндрические гаражные петли разных размеров

Важно правильно подобрать количество и параметры шарниров, исходя из массы двери ворот, например:

  • Для легкой калитки из профнастила достаточно одного шарнира на петлю с диаметром 25 мм.
  • Для стандартной воротной двери придется выбирать петли с шарнирами диаметром от 35 мм.
  • В случае, если планируется установить массивную гаражную дверь, необходимо увеличивать не только диаметр шарнира, но и количество таких шариков в одной петли (до 2-3 штук на створку).

Инструкция по установке петель на гаражные ворота

Рассмотрим установку на примере самой распространенной цилиндрической петли на шарикоподшипнике. Сначала надо приварить ушки к петлям, на которые и будем крепить их к полотну и коробу ворот:

  • вырезаем болгаркой металлические пластины ушки по размеру петель, которые усилят жесткость крепления;
  • две крепежные пластины кладем горизонтально, зазор между ними 2 – 3 мм;
  • по центру между пластинами укладываем петлю;
  • крепим с двух сторон петлю к пластинам сваркой;
  • аналогично готовим и все остальные петли ворот;
  • теперь надо выставить строго по уровню ворота и закрепить их подпорками.

Очень важно при установке выставлять петли строго по уровню, поэтому лучший вариант лазерный уровень, а не обычный водяной

  • прикладываем петли и отмечаем места крепления на полотне и на каркасе ворот;
  • начинаем приваривать петли с нижней петли, сразу шов не свариваем, а лишь прихватываем, чтобы была возможность выставить по уровню;
  • порядок точечной сварки на прихватке – верх, низ, центр;
  • вначале крепеж привариваем к полотну, а потом к коробу ворот;
  • еще раз выставляем ворота и проверяем на свободное открытие и закрытие.

Если все нормально, то можно окончательно приварить петли горизонтальным и вертикальным сплошным швом. Вертикальный шов – движение всегда снизу вверх.

Проще, но не надежней, сначала приварить петли к каркасу ворот, а потом выставлять створки и приваривать верхнюю часть петли. Проще и понятней посмотреть процесс на видео инструкции и послушать важные рекомендации профессионалов.

Петля шарнирная ГОСТ 16561-76, петля ГОСТ 14225-83, ГОСТ 5088-2005

Товар находится в неверной категории?

Нажмите на ссылку и мы подберем для товара правильную категорию.

Производственная изготавливает арматуру металлическую для деревянных и металлических ящиков по ГОСТ 14225-83, ГОСТ 16561-76, ОСТ 4ГО.440.202-80. Замки защёлки, замок накидной, замки для ящиков, замок типа лягушка, замки на армейские ящики, замки чемоданные, замки регулируемые, замки патефонные, замок защёлка, замок накидной, замок ящичный, замок регулируемый, замки стяжные, замки для пресс-форм, защёлки для бортов, защёлка фляжная, защёлка на армейский ящик, фурнитура на ящик для боеприпасов, стяжной замок, замок для воздуховодов, замок 1-1, замок 2-2. Фурнитура тарная АИСТ и АТВ. Фурнитура для ящиков: уголки, угольник, оковки, петли, ручки, ручки для ящиков, ручки для военных ящиков, ручка ящичная, петля с ограничителем, петли рояльные.

Товар есть в наличии, отправка в регионы транспортными компаниями. Изготовление фурнитуры по вашим чертежам в короткие сроки.

Источник статьи: https://promportal.su/goods/10918335/petlya-sharnirnaya-gost-16561-76-petlya-gost-14225-83-gost-5088-2005.htm

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
