Подъемные ворота для гаража: устройство, популярные размеры и характеристики, виды, производители, цены и отзывы

Виды ворот (секционные, автоматические)

Наиболее комфортными в использовании считаются автоматические подъемные ворота. Они позволяют открыть створку и заехать в гараж, не выходя из автомобиля. Любой автолюбитель оценит возможность не покидать теплый салон в ненастье или при необходимости быстро убрать автомобиль с проезжей части, если гараж построен на краю участка и граничит с дорогой. Обеспечивает это удобство электрический привод и пульт дистанционного управления.

Автоматические подъемные гаражные ворота имеют один существенный недостаток – дверь блокируется при отключении электричества. Решением проблемы может стать установка специального деблокиратора или подключение автоматики к бензиновому или дизельному генератору.

Откатные гаражные ворота своими руками

Перед работой следует подготовить точный чертеж. Если знаний в этой области нет, стоит обратиться к специалисту. Для самостоятельного сооружения откатной конструкции понадобится учесть особенности монтажа таких изделий. Поскольку ворота будут отодвигаться в сторону, для них следует освободить соответствующее пространство.

Это расстояние рассчитывают исходя из ширины проема и величины консольной части, играющей роль противовеса. Эта часть конструкции не закрывает въезд. Консольный элемент равняется половине ширины проема.

Устройство фундамента

Установка откатных гаражных ворот требует устройства надежного основания. Для этого следует сделать разметку, выкопать котлован, изготовить и забетонировать закладной элемент. Затем, при необходимости оборудовать ворота системой автоматики, провести разводку кабелей. Перед этим необходимо установить створку и ответный столб, и только потом провести монтаж привода.

Для грамотного изготовления и установки гаражных ворот своими руками схему следует продумать до мелочей. Место под основание размечают в определенной последовательности. Разметку закладывают в месте, куда будет производиться откат ворот. Здесь следует отступить от стены на полметра. Такой будет ширина основания для ворот. Длину фундамента определяют согласно длине консольной части ворот – ½ от ширины проема.

Фундамент необходим, чтобы воспринимать нагрузки от створки, находящейся в покое и движении. Для этого следует установить на основание швеллер №20 длиной 2 м. Под фундамент выкапывают котлован длиной 2 м. Яма должна примыкать к опорному столбу. Глубину фундамента определяют, исходя из уровня промерзания почвы.

Чтобы армировать фундамент и соединить с ним швеллер, необходимо сварить 3 квадратных каркаса со стороной 15 см из арматурных элементов №16 длиной 1,4 м. Поперечные связи создают из арматуры №10-12. Их приваривают на расстоянии 40 см друг от друга.

Готовые каркасы соединяют с поверхностью швеллера при помощи сварки. Осевые линии каркасов, расположенных по краям, следует располагать в 40 см от краев швеллера. Третий приваривают ровно посередине. Затем следует сделать песчаную подушку толщиной 10 см и хорошо ее утрамбовать. Затем швеллер помещают в яму.

Важно учитывать некоторые нюансы:

• Швеллер монтируют впритык к несущему столбу. Он должен располагаться строго параллельно линии перемещения ворот. Этого можно добиться, если натянуть шнур.
• Чтобы из готового бетона не утекало цементное молочко, необходимо выстелить стенки и дно ямы полиэтиленом.
• Поверхность швеллера располагается на нулевой отметке. Каркасы следует зафиксировать надежно, поскольку во время подачи бетона на них будет воздействовать большая нагрузка.
• Чтобы сверху бетон было легче ровнять со швеллером, следует уложить обрезные доски.
• При желании использовать привод с автоматикой и устройствами безопасности, необходимо сразу заложить нужные провода. Схему прокладки определяют исходя из особенностей гаража. Кабели укладывают в гофротрубе.

После этого приступают к бетонированию. Для заливки основания откатных ворот следует использовать бетон марки не ниже М25-М300. Чтобы его приготовить, приобретают такие составляющие:

• ведро цемента М400;
• два ведра очищенного песка;
• четыре ведра гравия;
• вода – ее объем зависит от уровня влажности песка.

Если используются пластификаторы, воды потребуется меньше. При их добавлении подвижность смеси увеличивается.

Для устройства фундамента понадобится больше указанных компонентов. Главное – соблюдать пропорции. Лучше использовать бетономешалку. Если перемешивать раствор вручную, его качество будет низким.

Первые компоненты, которые следует засыпать в бетономешалку – это цемент и песок. После того, как они будут перемешаны, можно заливать воду и доводить раствор до однородного состояния. Затем в бетономешалку засыпают гравий. Впоследствии добавляют воду, пока бетон не приобретет подвижность. В процессе его заливки в котлован следует:

• Подавать бетон постепенно, чтобы установленная конструкция не сдвинулась.
• После заливки очередной порции раствора следует проткнуть его в разных точках арматурой – чтобы удалить воздушные пузыри.
• После разравнивания верха бетонной массы следует протереть мокрой швеллер намоченной тряпкой. Она должна оставаться чистой для дальнейших действий.

Бетон полностью созревает в течение четырех недель. Однако спустя 7 дней он уже готов для установки ворот. Это время можно занять выполнением других действий.

Монтаж направляющих на проём

При установке направляющих важно соблюсти вертикаль и горизонталь

Монтаж подъёмных ворот начинают со сборки и установки направляющих, которые крепят с внутренней стороны проема

Важно соблюсти вертикаль и горизонталь, так как любое отклонение от них станет препятствием для свободного движения секций при открывании и закрывании ворот. Во время монтажа желательно использовать лазерный уровень

Этапы работ:

1. От уровня пола по направлению вверх отмеряют 100 см и ставят отметки на боковых стенках проема.
2. С помощью болтовых соединений собирают раму из несущих профилей.
3. Вставляют уплотнитель в пазы профилей.
4. В угловых точках, в местах перехлёста уплотнительных лент, излишки иссекают острым ножом.
5. Для придания раме устойчивости и соблюдения её геометрических параметров в нижней части крепят временную монтажную перемычку.
6. Устанавливают раму вплотную в проём.
7. В местах ранее сделанных отметок на высоте 100 см. фиксируют профили струбцинами.
8. Крепят раму к стенкам и притолоке анкерами или дюбелями, предварительно проверив соответствие положения профилей вертикали и горизонтали.

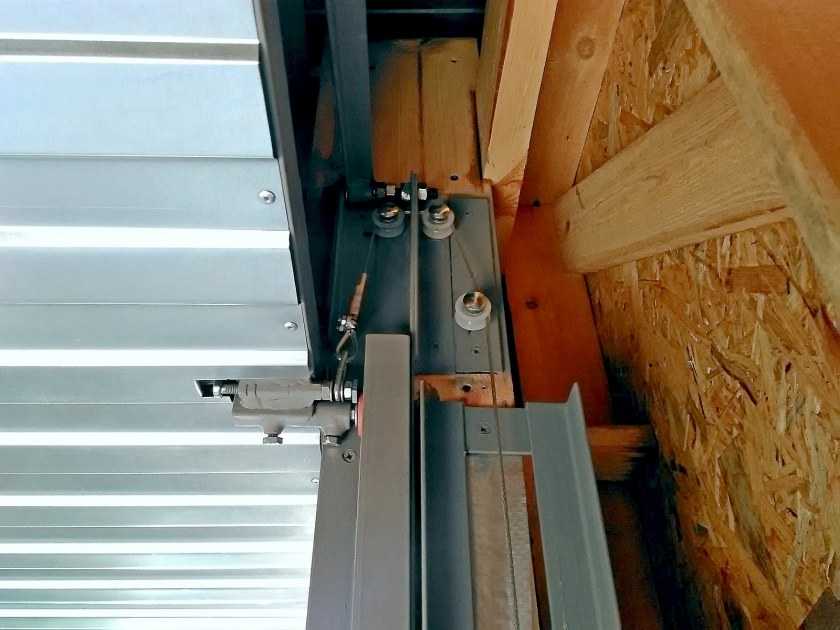

9. В верхних угловых точках вертикальных стоек крепят ролики.

Монтаж подвижного механизма

Заключительная часть работы для мастера – это установка подвижного механизма. Собранные ворота временно устанавливают в проём, чтобы отметить точки расположения направляющих пазов, противовесов и лебедки (или пружин).

Далее крепят непосредственно сами направляющие пазы, размер которых должен соответствовать размеру роликов на воротах.

Последним этапом монтируют рычажно-пружинный механизм или лебедку с симметричными грузами. Окончательно монтируют воротную панель и проверяют качество её работы. Для герметизации проёма можно дополнительно проклеить резиновые полоски по контуру рамы.

Как самостоятельно сделать подъемные ворота в гараж?

Хорошо оборудованный гараж – залог долговечного хранения автомобиля. Однако не все автолюбители знают, что определяющую роль в этом играют гаражные ворота, которые должны быть не только удобными, но и практичными.

С этой точки зрения среди всех разновидностей конструкций выгодно выделяются подъемные гаражные ворота.

Подъемные ворота в гараж

Такое изделие представляет собой цельную воротную створку, которая открывается благодаря подъемному механизму, задвигаясь под потолок. Его лавным преимуществом является экономия места и легкость в процессе эксплуатации. Подъемные ворота действительно удобны.

Теперь вы можете забыть о долгом и трудоемком отворении замков и створок распашных ворот. Благодаря подъемному механизму легким движением одной руки вы сможете открыть гаражные ворота за считанные секунды.

Еще одним немаловажным преимуществом такого изделия является его надежность. В отличие от секционных конструкций, цельное воротное полотно обладает большей герметичностью и теплоизоляцией, а если по контуру проема гараж обустроен хорошими уплотнителями, такие ворота станут просто незаменимыми.

Вдобавок ко всем этим плюсам конструкция ворот настолько проста, что ее сможет изготовить своими руками и установить в гараж человек, не обладающий глубокими познаниями в строительном деле.

Плюсы и минусы конструкции

В пользу подъемного механизма для гаражных ворот стоит сказать следующее:

1. Для поднятия не нужно много свободного пространства снаружи или внутри помещения. Используется место под потолком.
2. Цельное полотно станет надежной защитой от злоумышленников.
3. Створка подлежит утеплению разными теплоизоляторами (пенополистиролом, пенопластом, минеральной ватой).
4. Допускаются наружная отделка, украшение.
5. Изделие получится оснастить автоматикой.
6. Возможна установка подъемных полотен не только в одинарных, но и двойных гаражах.

Среди недостатков:

1. В открытом виде уменьшается высота проема.
2. Монтаж рекомендуется выполнять только в проемы прямоугольной формы.
3. Не подлежит частичному ремонту. При повреждении придется менять все полотно.
4. Нужно четко соблюдать нагрузку на ворота. Неправильный расчет при выборе готового изделия или при самостоятельном изготовлении приведет к сокращению срока его службы.

Разновидности подъемных ворот

Ворота подъемно поворотные открываются при помощи поднятия. Они имеют несколько разновидностей, различающихся по способам их открывания. Они бывают поворотно или подъемно секционного вида. Секционные группы представляют собой монолитную конструкцию, имеющую открывающуюся нижнюю часть. Основная их часть во время открывания уходит внутрь строения, снаружи можно увидеть лишь небольшого размера козырек.

Подъемно-поворотные механизмы требуют немного больше свободного пространства, при этом, они отличаются значительно низшей стоимостью, нежели предыдущая разновидность.

Ворота подъемно-секционного типа

Секционные конструкции представляют собой ряд панелей, отдельно стоящих друг от друга. Каждая из них составляет около 50 см. Они могут быть изготовлены из стали, древесины, пластмассы. Панели соединяются между собой при помощи петлей шарнирного вида. Вся система оснащается муфтой, роликами, иными подвижными элементами. Все они изготавливаются их поливинилхлорида или стали.

Направляющие создаются из нержавеющего сырья. Внутреннюю часть полотна можно утеплять, используя пенополиуретан. Это позволит сохранять внутри тепло на протяжении длительного времени.

• безопасность функционирования;
• простота эксплуатации;
• максимальное удобство применения;
• высокие прочностные характеристики.

Среди недостатков, пользователи отмечают полное отсутствие механизмов защиты от взлома, а также незаконного проникновения. Сделать самостоятельно подобные ворота очень трудно. Единственным вариантом будет покупка заводской модели, последующий её самостоятельный монтаж.

Ворота подъемно-поворотного типа

Подъёмные ворота, имеющие поворотный механизм, отличаются простотой сборки, возможностью самостоятельной установки. Когда такая конструкция открывается, происходит подъем целой створки. Движение происходит посредством шарнирно-рычажного устройства.

Эта въездная группа отличается высокими характеристиками прочности, позволяет надежно защищать собственное имущество от проникновения злоумышленников.

Некоторые владельцы предпочитают собирать этот механизм, без оснащения направляющими роликами. Это позволяет добиваться бесшумного движения полотна.

Процесс сборки прост, не требует особых навыков, а также больших финансовых вложений.

Выделяют две разновидности механизмов открывания:

• Устройство с противовесами: это приспособление состоит из троса, закрепленного к раме на нижней её части. Он проходит сквозь противовесы, крепящиеся на лебедке. Устройство используется, когда система отличается тяжестью.
• Шарнирно-рычажное: отличается простотой, очень популярен. Его надежность обеспечивает простоту передвижения, без блокировки устройства.

Виды ворот

Подъемные ворота для гаража бывают двух видов:

1. Подъемно-секционные;
2. Подъемно-поворотные.

Подъемно–секционные ворота представляют собой механизм, состоящий из отдельных панелей в полметра высотой, которые при открытии подтягиваются вверх под потолок.

Панели секционных створок могут быть выполнены из стали, дерева или пластика. Крепятся они между собой шарнирными петлями, а движутся по направляющим с помощью металлических или пластиковых роликов. Направляющие, в свою очередь, изготавливаются из нержавейки. Панели изнутри обязательно утепляются полиуретаном.

У подъемно-секционных ворот есть ряд достоинств:

• Удобство при эксплуатации;
• Безопасность использования;
• Отсутствие шума при подъеме ворот;
• Возможность установки автоматической системы открытия и закрытия.

Недостатками же таких ворот являются:

• Высокая стоимость;
• Невозможность самостоятельного изготовления;
• Трудности при утеплении ворот;
• Сложность монтажа;
• Плохая прочность (велика вероятность механического повреждения и взлома).

Подъемно-поворотные или вертикальные ворота для гаража представляют собой цельное полотно, которое поднимается под потолок с помощью специального устройства, состоящего из шарнирно-рычажкового механизма.

Подъемно-поворотные ворота

Основными достоинствами подъемных ворот являются:

• Надежность и прочность;
• Экономия пространства перед гаражом (по сравнению с распашными);
• Возможность изготовления подъемных гаражных ворот своими руками;
• Разнообразие обшивки наружной части створок;
• Возможность установки автоматической системы подъема;
• При желании наличие калитки.

Однако есть у подъемных гаражных ворот и ряд недостатков:

• В подтянутом под потолок состоянии они крадут около 20см пространства (это нужно учитывать при наличии высокого автомобиля);
• Невозможность частичного ремонта при повреждении поднимающегося полотна (менять придется всю конструкцию);
• Большой вес полотна;
• Неудобство при подъезде к гаражу – между воротами и авто с улицы должна быть дистанция не менее, чем в 1,5-2 м для того, чтобы они открылись;
• Невозможность установки в проемах непрямоугольной формы.

Не смотря на все недостатки откидных поворотных ворот, их главным преимуществом все же является возможность построить их своими руками. Самодельные гаражные ворота ничем не будут уступать производственным их аналогам. К тому же для того, чтобы сделать подъемные ворота самостоятельно, необходимо будет лишь потратить время на тщательную разработку схемы их складывающегося механизма и закупку всех необходимых материалов.

Последовательность изготовления

На практике есть 3 основных способа, как правильно сварить гаражные ворота:

1. До окончания постройки гаража отдельно подготавливают раму створок в виде цельного изделия. После этого их перевозят на стройплощадку и монтируют в проем. Затем металлическая рама обкладывается строительным материалом.
2. В готовом гараже изготавливают створки по габаритам проема, устанавливают раму и крепят полотна.
3. По уже изготовленному проему сваривают все части конструкции поэтапно прямо на месте.

Перед обработкой

В этом случае не нужна высокая точность предварительных расчетов и замеров, не потребуется до миллиметра выдерживать диагонали конструкции и не нужно перевозить массивные металлические изделия.

При правильном выполнении работы сварное изделие будет надежно стоять и работать без поломок в течение длительного времени.

Необходимо правильно сварить каркас

Изготовление ворот своими руками

Тем, кто принял решение делать секционные ворота своими силами, стоит учесть ряд важных факторов, а именно:

1. Определенные сложные детали, нужные для процесса сборки, нельзя сделать без специального соответствующего оборудования. Если говорить о самодельных воротах, у них есть ряд недостатков: они отличаются большим весом, холодные, а также с высокой вероятностью будут пропускать холод в помещение.
2. Утеплять полотно конструкции можно исключительно изготовленными для этого уплотнителями. Так, не утепленное полотно в итоге окажется куда дороже, чем то, которое заказано у специалистов.
3. Многие владельцы, «мастера на все руки», в качестве утеплителя предпочитают использовать пенопластирол и минерально-ватное волокно, однако это незначительно влияет на потерю тепла по причине сквозняков.
4. На материалы, транспортные расходы, покраску, а также работу токаря, который изготовит направляющие балки, вал, полотно и пружины, придется потратить значительную сумму денежных средств. В итоге человек выкинет гораздо больше денег, чем если бы он заказал уже сделанный комплект, готовый к установке. К слову, при соблюдении последовательности действий, установка конструкции легко осуществляется самостоятельно.

Далее предлагаем ознакомиться с пошаговым алгоритмом изготовления секционных ворот.

Прежде всего, нужно удалить или должным образом закрепить все покрытия, которые являются непрочными. Далее проверяют, насколько ровный пол (погрешность составляет 1 миллиметр). Если все в норме, можно подготавливать панели к установке. Помните, ворота дорогостоящие, поэтому с полотном необходимо обращаться максимально деликатно, чтобы избежать повреждений.
Нужно нанести отметку, где планируется крепить направляющие. Сначала закрепляются фиксирующие профили по вертикали с помощью монтажных саморезов. Потом крепятся направляющие по горизонтали. Следите за тем, чтобы «рельсы» находились под прямым углом друг к другу, так как в противном случае полотно не будет подниматься.
Если не приобреталось готовое изделие, следующий этап – сборка панелей

Тут важно провести грамотные замеры, чтобы не было перекоса.
На этом этапе закрепляют элементы управления, а также ставят подъемный механизм. Перед работой стоит тщательно изучить инструкцию фирмы-производителя

В целом, эта процедура, при точном следовании правилам, не доставит труда.
В самом конце, когда панели уже установлены, происходит фиксация дополнительных элементов (сюда относятся петли, замки и ручки). Помните, что замок тут играет большую роль, так как именно благодаря ему будет обеспечиваться защитная функция ворот, поэтому экономить на нем не стоит.
Завершающий этап – установка пружин, отвечающих за открытие и закрытие ворот. Тут нужно зафиксировать ограничители движения полотна.

При грамотном подходе и соблюдении правил установки на работу потребуется не более одного дня.

Пошаговая инструкция по изготовлению и монтажу ворот

После расчистки места для установки конструкции и подготовки материалов и инструментов можно начинать основную работу.

1. Разметить место для закапывания опорных столбов, а затем буром сделать ямы под их установку глубиной примерно 1,2 м, а диаметром 0,5 м. Если нет бура, можно использовать лопату. Столбы должны стоять очень прочно, так как от этого зависит и надёжность будущих ворот.

2. Зачистить трубы, удаляя с них ржавчину, обработать антикоррозийным средством и обернуть нижний край рубероидом. Это необходимо для защиты деталей от коррозии.

3. На дно каждой ямы насыпать слой щебня толщиной около 15 см, установить трубы и залить бетоном. Верхние части каждой стойки закрыть специальными заглушками, чтобы внутрь не попадала вода.

4. Вертикальность опор проконтролировать с помощью уровня. Чтобы столбы не покосились, их можно подпереть специальными брусьями. Подождать, пока бетон высохнет (3–5 дней).

5. Собрать раму на специальной ровной площадке.

6. Сварить её и дополнительно укрепить стальными уголками.

7. Длинные стороны каркаса зрительно разделить на 3 части и к условным точкам приварить перемычки — рёбра жёсткости. Можно приварить планки ещё и по диагонали.

8. Приварить петли к местам крепления перемычек.

9. Облицевать каркас профлистом, предварительно вырезав ножом по металлу прямоугольные выемки для петель.

10. Для крепления использовать шурупы с шестигранной головкой, подобранные под цвет основного материала.

11. Петли лучше приваривать, когда каркас ещё находится на площадке. Чтобы ворота невозможно было снять, приварить над верхней частью дополнительные крепёжные уголки.

12. Навесить ворота на петли и подложить под середину конструкции деревянную подставку.

Электропривод для распашных ворот

Эту деталь также можно сделать своими руками, если вы разбираетесь в электричестве. Главная её часть — механизм от параболической антенны с червячной передачей. Спутниковое ТВ старого образца имеет поворотный механизм, который можно установить на распашных воротах. Червячная передача действует, как и поворотный механизм, но может работать от низкого напряжения в 36 вольт. Заводские приводы работают только от электросети в 220 вольт.

Электропривод от спутниковой антенны можно установить на распашные ворота

Для сборки понадобится:

• два электрических привода с наиболее длинными штоками, которые можно купить в специализированных магазинах;

• пульт дистанционного управления с дальностью действия не менее 50 м;

• понижающий трансформатор;
• электрическое реле для предотвращения поломки привода в случае попадания под ворота посторонних предметов.

Собрать устройство можно за один день.

Установка заводского электропривода

Если вы предпочитаете более надёжную систему, лучше использовать автоматические заводские устройства. Но вначале необходимо определиться, куда будут открываться створки — внутрь или наружу.

Створки распашных ворот могут открываться внутрь или наружу

Инструменты для установки привода:

• электрическая дрель;
• плоскогубцы;
• шуруповёрт;
• рулетка;
• изоляционная лента;
• молоток.

Чтобы выбрать тип устройства, понадобится замерить расстояние между петлями и внутренней стороной опоры:

• если оно менее 15 мм, подойдёт более дешёвый линейный механизм, не оборудованный рычагами;

• если от 15 до 30 мм, то придётся приобретать рычажный вариант или сделать определённые ниши для первой системы.

Далее, мы определяем ширину створки, а также учитываем обязательную ветровую нагрузку. Створки ворот должны ходить легко, чтобы электропривод мог плавно открывать и закрывать их. Если конструкция открывается внутрь, можно устанавливать любые электрические приводы. Для стальных столбов лучше всего взять линейную или рычажную модель, а для кирпичных — только вторую. Если створки ворот открываются наружу, то подойдёт любая система, которую монтируют внутри проёма. Места она займёт около 15 сантиметров с каждой стороны конструкции.

Порядок работы:

1. По кругу колонны приварить металлические усилители при осуществлении монтажа электропривода на кирпичный столб.

2. Установить гидравлический привод на ручной режим и подсоединить с помощью сварки крепёжные элементы к воротам.

3. Если выбрана линейная модель, то после приваривания оставить после полного открывания ворот хотя бы 1 см для плавного и свободного хода. Проверить ход створок и чёткость движения электропривода, а затем поставить упоры и двигатели.

4. Поставить планки, подшить пульты и включить систему. Затем автоматику оборудовать выключателями.

5. Установить сигнальную лампу и фотографическое устройство, которое невозможно оборудовать, пока не будут отрегулированы все остальные системы.

Работа над дверным проемом

Важно подготовить дверной проем, а также помещение. Чтобы не происходило сбоев в работе конструкции, лучше больше уделить времени тому месту, куда она монтируется

Для этого заплечики и притолока располагаются в одной плоскости. Используя уровень, вымеряют горизонталь и вертикаль.

Потребуется необходимая глубина, иначе конструкция не сложится. Для этого высота ворот должна быть больше на 50 сантиметров, а если это секции с приводом, то 100 сантиметров. На потолке нужно будет сделать вход для запитки электроэнергией. Сечение провода лучше подобрать большим.

Вес таких ворот будет немаленьким, поэтому стоит укрепить потолок и притолоку, ведь нагрузка пойдет именно на них. Заплечики также должны быть прочными, потому что в процессе монтажа к ним будут фиксироваться направляющие. Есть низкий и высокий подъем – многое зависит от притолоки (ее размер – от 20 до 55 сантиметров). Монтаж промышленных секционных ворот производится таким же образом. Некоторые производят оштукатуривание проема для повышения теплоизоляционных свойств.

Основные шаги стоит выполнять строго по инструкции. Нужно стараться создать максимально надежную конструкцию, способную прослужить несколько лет.
