Изготовление самодельных подъемно поворотных ворот

Подъемные ворота: какими бывают и чем отличаются

Все поворотные конструкции используют один и тот же принцип, когда воротное полотно смещается его подъемом; но реализуется этот принцип по-разному. Распространение получили две разновидности: модели подъемно-секционного и подъемно-поворотного вида.

Подъемно-секционные

Полотно состоит из секций (панелей), соединенных между собой с некоторой степенью свободы при помощи петлей шарнирного типа. Движение полотна при открывании происходит сначала вверх, а затем внутрь гаража, вдоль потолка. Конструкция обладает следующими особенностями:

  • Ширина панелей в среднем 50 см. Для их изготовления используют сталь, пластик, иногда древесину.
  • Оптимальный вариант для теплоизоляции гаражного помещения – пенополиуретан.
  • Для направляющих используют нержавеющую сталь. Подвижные элементы, ролики, муфты сделаны из стали или поливинилхлорида.

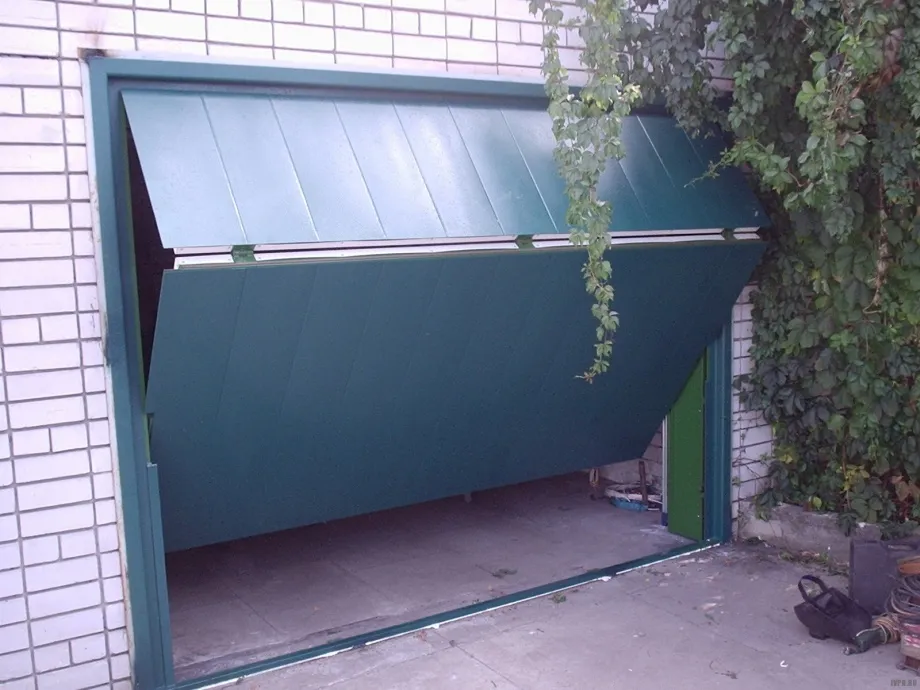

Подъемно-секционное полотно с двумя панелями

Плюсы конструкции очевидны: она удобная, безопасная и простая в эксплуатации, обладает высокой прочностью и рассчитана на долгий срок службы. Серьезным недостатком и препятствием для установки является отсутствие механизмов защиты от взлома. Собрать их своими руками сложно, и единственным вариантом остается монтаж готовой воротной системы заводского изготовления.

Подъемно-поворотные

Полотно ворот подъемно-поворотного типа – цельная конструкция, которая при подъеме целиком смещается внутрь гаража к потолку. У конструкции выделяют следующие особенности:

  • Движение возможно благодаря шарнирно-рычажному механизму.
  • Воротная система отличается прочностью, хорошо защищена от взлома.
  • Модель подходит для самостоятельной сборки: процесс состоит из простых монтажных работ, не требующих особых умений.

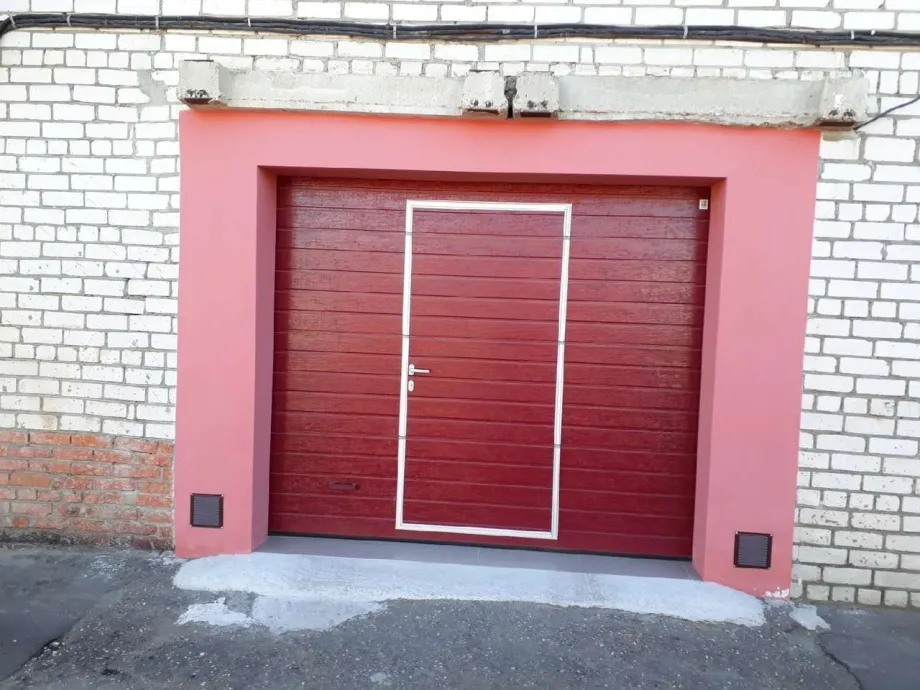

Полотно подъемно-поворотного типа с дверью

В самодельных подъемных воротах для гаража с поворотным механизмом используют два вида систем открывания:

  • С противовесами. Подходит для тяжелых воротных систем. Подъемный механизм включает систему противовесов, которые крепятся к раме с помощью троса. Движение тяжелых ворот управляется лебедкой.
  • Шарнирно-рычажное. Популярный способ приведения механизма в движение, простой и надежный, практически исключающий блокировку.

Технология

Выбрав вид механизма, стоит приступать к изучению советов по монтажу гаражных ворот. Но прежде нужно окончить отделку находящихся впритык к нему потолка и стен. Бетонировать пол можно после установки.
Стадии изготовления конструкции:

  • Соединить каркас из брусков. Два должны быть продольным, а один — поперечным.
  • Скрепить брусы при помощи пластины. Каркас внизу заглубить в пол на 2 см.
  • Зафиксировать коробку штырями в проеме.
  • Осуществить сборку полотна.
  • Обшить его листовым металлом.
  • Из уголка сконструировать опору устройства.
  • Проделать отверстия. Их диаметр должен составлять 10 мм. Они нужны для скомбинирования кронштейна и пружины.
  • Сделать в продольных рейках 2 отверстия. Их диаметр должен быть 10 мм.
  • Сконструировать пластину для регулирования.
  • Скрепить ею пружину и кронштейн.
  • Из уголка сконструировать шарнирный узел.
  • Сварить раму, шарнирный узел.
  • Из 2-х уголков сделать рельсы для полотна.
  • Соединить сваркой пластину с отверстиями и направляющую.
  • Скрепить швеллера болтом к брусу, который находится на потолке.

Плюсы и минусы самодельных секционных ворот

Хочется отметить, что самодельные ворота приобретают не только экономные автовладельцы, но и те, кто получает от такой работы моральное удовлетворение. Многие отзывы позволяют говорить о том, что монтаж можно сделать так, как удобно, к тому же при желании можно что-то добавить от себя.

Но не стоить забывать, что это работа сложная. И в некоторых случаях лучше просто купить уже собранные на заводе части, нежели собирать их самому и беспокоится о том, что размеры полотна могут отличаться от имеющегося проема. Так вы экономите время и деньги.

Отрицательной стороной самодельных секционных ворот является то, что в этом случае никто не даст гарантий относительно надежности конструкции. А если конструкция полностью или даже одно полотно упадет на автомобиль, то вся вина будет лежать на самом автовладельце.

Для того чтобы такой неприятности не случилось, нужно самодельные ворота использовать только по назначению, точно следуя прилагаемым схемам и инструкциям. Только этот способ является действенным и поможет экономить с помощью недорогих заводских деталей. Эти детали должны идеально совмещаться с воротами. Есть, конечно же, универсальные запасные части, но тщательная проверка никогда не повредит.

Разновидности подъемных ворот

Ворота подъемно поворотные открываются при помощи поднятия. Они имеют несколько разновидностей, различающихся по способам их открывания. Они бывают поворотно или подъемно секционного вида. Секционные группы представляют собой монолитную конструкцию, имеющую открывающуюся нижнюю часть. Основная их часть во время открывания уходит внутрь строения, снаружи можно увидеть лишь небольшого размера козырек.

Подъемно-поворотные механизмы требуют немного больше свободного пространства, при этом, они отличаются значительно низшей стоимостью, нежели предыдущая разновидность.

Ворота подъемно-секционного типа

Секционные конструкции представляют собой ряд панелей, отдельно стоящих друг от друга. Каждая из них составляет около 50 см. Они могут быть изготовлены из стали, древесины, пластмассы. Панели соединяются между собой при помощи петлей шарнирного вида. Вся система оснащается муфтой, роликами, иными подвижными элементами. Все они изготавливаются их поливинилхлорида или стали.

Направляющие создаются из нержавеющего сырья. Внутреннюю часть полотна можно утеплять, используя пенополиуретан. Это позволит сохранять внутри тепло на протяжении длительного времени.

  • безопасность функционирования;
  • простота эксплуатации;
  • максимальное удобство применения;
  • высокие прочностные характеристики.

Среди недостатков, пользователи отмечают полное отсутствие механизмов защиты от взлома, а также незаконного проникновения. Сделать самостоятельно подобные ворота очень трудно. Единственным вариантом будет покупка заводской модели, последующий её самостоятельный монтаж.

Ворота подъемно-поворотного типа

Подъёмные ворота, имеющие поворотный механизм, отличаются простотой сборки, возможностью самостоятельной установки. Когда такая конструкция открывается, происходит подъем целой створки. Движение происходит посредством шарнирно-рычажного устройства.

Эта въездная группа отличается высокими характеристиками прочности, позволяет надежно защищать собственное имущество от проникновения злоумышленников.

Некоторые владельцы предпочитают собирать этот механизм, без оснащения направляющими роликами. Это позволяет добиваться бесшумного движения полотна.

Процесс сборки прост, не требует особых навыков, а также больших финансовых вложений.

Выделяют две разновидности механизмов открывания:

  • Устройство с противовесами: это приспособление состоит из троса, закрепленного к раме на нижней её части. Он проходит сквозь противовесы, крепящиеся на лебедке. Устройство используется, когда система отличается тяжестью.
  • Шарнирно-рычажное: отличается простотой, очень популярен. Его надежность обеспечивает простоту передвижения, без блокировки устройства.

Как сделать конструкцию

Делается рама так: берут толстый уголок, его параметры стоят в прямой зависимости от полотна щита, при 25-ке берут 75-й, при 50-ке 100-й уголок. Далее меряем гараж и готовим проём к прикреплению рамы, нужно проследить чтобы его поверхности были гладкими и ровными, если этого нет – берём болгарку в руки и работаем. Далее ищем рабочее пространство для процесса сварки. 2 швеллера у нас будут лежать на площадке для сварки, их параметры меньше рамы на 20 см. Отрезаем уголки по длине с обоих концов, следим, чтобы они прилегали плотно. Привариваем их вместе, делаем зарезы и используем четвёрку (пятёрку) электрода, создаём каркас, но не привариваем очень плотно. Прикладываем к проёму и контролируем плотность, если её нет, то подгоняем что получилось и снова свариваем, далее зачищаем швы. Делаем то же самое со второй частью рамы, дальше то же – на вторую стену, раму следует сделать двойной – внутренней и наружной, устанавливаем её.

Из уголка делается опора для швеллерного кронштейна, в одной полке делаем дыру, чтобы закрепить к стойкам, в другой – 3 дыры, чтобы закрепить пружинный кронштейн. Закрепляем кронштейн, просверливая 3 дырки в одной из полок. Далее из железной полосы изготавливаем регулировочную пластину, ею объединяем пружину и кронштейн. Последние витки пружины выгибаем зацепами, присоединяя к низу регулятор напряжения из прутка. Создаём из уголка шарнирный угол для нижней части, просверливаем дыру в 8,5 мм и привариваем к раме, отступая от нижнего ребра до центральной части отверстия. Таким образом делаем подготовку для изготовления рычага для подъёма на 12-см шарнире. Дальше к его торцу привариваем крепим пластину для регулятора напряжения.

Два уголка нам понадобятся, чтобы ворота двигались. Берём два уголка, состыкуем и соединяем по краю, чтобы расстояние меж верхами было не менее 5 см. Привариваем рельс к пластине с дырками, меж нижним ребром поперечины и осью направляющего оставляем 8 см. Ко второму концу рельсы привариваем кусок швеллера с отступом 12-15 см. Далее крепим его к потолочному бруску. Можно установить дополнительные устройства защиты по желанию, также резиновую окантовку и накладки, они сделают конструкцию устойчивее которые придадут устойчивости конструкции.

Гаражные ворота

Советуют пролить бетоном траншею по длине хода меж боковых стоек, вдавить швеллер параллельно земли, когда затвердевает – привариваем обе рамы.

Преимущества ворот с подъёмным механизмом

В условиях дефицита свободной площади (узкий частный двор или сектор, отведенный под строительство в многоквартирном дворе) подъёмные ворота для гаража являются наиболее практичным выбором.

Конструкции подобного типа не требуют дополнительного места для отката воротной пластины, которая в данном случае выводится в свободное пространство под потолочными балками.

Кроме того, к плюсам строительства подъёмных ворот в гараж своими руками следует отнести:

  1. Достаточно большое количество пошаговых инструкций и чертежей для самостоятельной работы.
  2. Надежная защита гаражного бокса от ветра, дождя. Гараж, оборудованный подъёмной дверью, может быть обустроен в виде теплого помещения. На практике используется не только монтаж внутреннего отопления, но и дополнительное утепление самой воротной пластины.
  3. Ворота на гараж отличаются достаточной прочностью, которая защитит помещение, автомобиль, инструментарий от незваных посетителей.
  4. Наружная сторона ворот для гаража, выполненных своими руками, может быть оригинально и стильно декорирована самим мастером (роспись красками по металлу или профилю).

К удобству владельцев, опытные умельцы помогают начинающим мастерам ценными советами по строительству ворот в гараж своими руками.

Процесс установки

Поворотные ворота своими руками сначала собирают, а затем уже монтируют, придерживаясь следующей последовательности: готовится рама, крепятся ролики, создается самостоятельно или подбирается уже готовое полотно секции; производится установка вспомогательных деталей; монтируется механизм управления.

Как сделать раму?

Крепление подвижной створки производится в проеме гаража посредством коробки. Чтобы ее изготовить, задействуют деревянные брусья. Крепятся они с помощью металлических угольников/пластин. Для упрочнения конструкции брусья заглубляют в стяжку пола на несколько сантиметров. Крепление короба осуществляется посредством анкеров по всему периметру.

Собираем раму полотна ворот и обшиваем щитом, снаружи покрываем листовым железом;

Установка роликов

Предварительно выполняется монтаж верхних кронштейнов и направляющих. Первые из названных элементов располагаются немного дальше, чтобы обеспечить беспрепятственное перемещение створки.

Шарнирный узел снизу изготавливается из уголка с отверстием (0,85 см) и приваривается к раме между нижним ребром и серединой отверстия для рычага подъема на 12 см.

Крепятся кронштейны к направляющим. На этом этапе нужно установить ролики. Снизу поддержку створки обеспечивает пружинный механизм. Он включает в себя кронштейн, регулятор напряжения пружины, регулировочную пластину.

Изготовление подвижной секции

Подготавливается каркас, для чего используют металлический уголок. Ширина и высота рамы изменяется в зависимости от габаритов проема. Для жесткости нужно обязательно предусмотреть поперечины. Внутрь створки закладывается дерево и утеплитель по необходимости. Снаружи конструкция обшивается листовым металлом.

В качестве полотна можно использовать щит из досок, оббитый металлом, цельное стальное полотно или сэндвич-панель.

При желании полотно закрывается пластиковыми панелями. При выборе теплоизоляционных материалов рекомендуется учитывать их толщину, чтобы утеплитель разместился в щите, не выступая за его пределы. Исходя из этого, будет лучше, если использовать теплоизоляцию в форме листов, плит или матов.

Монтаж вспомогательных элементов

По окончании установки щита, можно начинать монтаж замков, для которых необходимо заранее предусмотреть место еще на этапе создания створки. Также крепится ручка, с помощью которой осуществляется открывание ворот, а еще фиксаторы (щеколды). Ручка снаружи и внутри должна располагаться ближе к основанию конструкции, что упростит эксплуатацию. Задвижки также крепятся изнутри помещения.
Монтаж узла автоматики

Любые виды подъемных ворот могут быть оснащены приводом: секционные, подъемно поворотные и пр. Комплектация этого узла определяется производителем. При желании вполне реально сделать подвижную секцию на дистанционном управлении. Монтаж выполняется в соответствии с прилагаемой инструкцией, так что сложностей при установке возникнуть не должно.

Выбор привода осуществляется на основании информации о массе конструкции. Чем она крупнее, тем более мощный подбирается механизм автоматики. Таким образом, любой вид подъемных ворот (секционные, поворотные и т. д.) под силу собрать самостоятельно.

Установка своими руками

Для изготовления каркаса необходимы точные длина и ширина проема гаража. Сначала определяют размеры будущих ворот. Также делают чертежи будущей конструкции. Чтобы сделать основу гаражной конструкции, нужен сварочный аппарат.

Схема устройства каркаса

Каркас выполняется из металлического уголка, который приваривается по всему периметру дверного проема. Таким образом отделывают откос внутри и снаружи. Между собой внутренние и наружные уголки сваривают металлическими полосками в нескольких местах. Должна получиться каркасная рамка.

Далее к наружному уголку приваривают швеллер, который будет частью открывающихся ворот. Сверху он не должен доходить до каркасной рамки на 1 см, а снизу – на 2 см. Справа и слева между уголком и каркасной рамкой должен остаться зазор в 5 мм.

Эскиз распашной рамы

Далее необходимо разрезать верхнюю часть каркасной рамки для того, чтобы дать возможность створкам открываться.

После того как каркас готов, по бокам приваривают разборные петли. Нижнюю часть необходимо соединить наружным уголком, а верхнюю – с каркасной рамкой. Такая конструкция подойдет и для гаража из профнастила.

Металлическим воротам для гаража, сделанным своими руками, необходимо утепление.

В качестве утеплителя используют такие материалы:

Пенопласт набивают на заранее приготовленный каркас из бруса, прикрученный на внутреннюю часть металла. Каркас соединяют с металлической основой саморезами с использованием металлических уголков. Пенопласт крепят жидкими гвоздями непосредственно к обрешетке. Если есть стыки или щели, их необходимо заделать монтажной пеной.

Пеноизол и пенополистирол крепятся по такому же принципу на монтажный профиль. Для начала делается обрешетка из металлического профиля. Каркас выполняют из пристенного профиля, внутренняя обрешетка – из направляющего.

Детальные схемы использования профилей всех видов есть на любом строительном сайте. Затем к обрешетке дюбелями крепится любой из выбранных материалов.

Нежелательно утеплять гаражные ворота минеральной ватой: возможно ее намокание во влажном помещении.

Поверх конструкции из утеплителя необходимо прикрепить облицовочный материал в виде:

  • деревянной вагонки;
  • пластиковой вагонки;
  • ДСП.

По краю дверь обшивают специальным уплотнителем, не давая проникать холодному воздуху с улицы.

При выборе утепляющих материалов не стоит экономить

Важно найти качественные и долговечные стройматериалы, чтобы после зимнего сезона не пришлось все переделывать

Технология изготовления и особенности установки

Сначала следует купить все необходимые материалы и инструменты, их список расположен на картинке ниже. В зависимости от типа ворот и индивидуальных особенностей, вам могут понадобиться и дополнительные инструменты, которых нет в списке.

Следующий шаг в изготовлении – замеры. Их необходимо производить особенно тщательно, чтобы все данные сошлись с результатом выполненной работы. Также следует учитывать то, из чего сделан гараж (из блоков, кирпича или другого материала). Можно сделать секционные ворота своими руками, но для установки потребуется минимум два человека.

После замеров можно сразу приступать к созданию полотна. Большинство специалистов не рекомендуют изготавливать его самостоятельно, так как срок его эксплуатации может быть значительно ниже, чем у фабричных образцов. Мы советуем заказать самые простые и дешевые секционки, скорее всего, стоимость не будет существенно отличаться от самостоятельно изготовленных ворот. А вот установить изделие можно самостоятельно, сэкономив приличную сумму. Многие специалисты рекомендуют во время процесса установки постоянно следить за местонахождением направляющих, так как очень часто они отклоняются от оси, а этого быть не должно.

В статье представлен подробный план по изготовлению и установке секционных ворот своими руками, даны примерные чертежи и рекомендации. Надеемся, что они окажутся полезными.

Подъёмно-секционные ворота

Вариант сложен, но они герметичные и лучше защищают помещение. Могут быть электроприводными или ручными. Первый вариант удобен, стоит нажать кнопку или пульт – готово. Но ручной привод реже ломается, а щит для него сделать проще. Необходимые детали невозможно изготовить дома. Детали нельзя покупать на рынке, лучше купить заводской комплект.

Дверной проём гаража следует измерить и прикинуть, подойдёт ли стандартное полотно, также проверить, чтобы боковые части и верхняя с нижней части проёма пребывали в одной плоскости. К высоте дверного проёма добавляем 50 см (если ворота с приводом – 100 см), это длина гаража, необходимая, чтобы к её потолку ложились ворота.

Вариант сложен, но они герметичные и лучше защищают помещение

Секционные ворота состоят из полотна, замков, механизма движения, механизма пружинного уравновешивания и направляющих модулей. По краям проёма крепятся шины, которые заводятся под перекрытие, по ним и двигаются ворота. Секции лучше купить полимерные, они практически не поддаются коррозии, не создают шум, выдерживая температуры -50 – +60.
