Сигнализация для дома своими руками

Разновидности датчиков

Детектирование присутствия человека часто берут на себя инфракрасные датчики. Они довольно универсальны, но имеют ограниченный радиус действия и не определяют цель, находящуюся за преградой.

Лучевые датчики располагаются парно, обмениваются световыми импульсами. Если просвет между датчиками нарушается, они срабатывают. Они хороши для охраны периметра, но иногда легко обходятся, человек, например, может проползти под лучом.

Высокой надежностью отличаются емкостные и радиоволновые датчики. Они следят за состоянием среды внутри помещения, реагируют на изменение внутреннего объема или появление инородного тела. Имеют высокую чувствительность и требуют правильной настройки.

Датчики открытия основаны на работе геркона. Они срабатывают на удаление от датчика магнита, что происходит, например, при открытии окна.

Отдельные виды датчиков реагируют на разбитие стекла. Акустические детекторы срабатывают от специфического звука, вибрационные крепятся к стеклопакету и реагируют на вибрацию.

Виды

Охранная сигнализация основывается на датчиках, которые встраиваются во всех местах, где возможно проникновение. Они подсоединяются к прибору сигнализации, и когда происходит вторжение, сигнализация включается.

Существуют разные типы датчиков:

• датчики инфракрасного характера;
• датчики, которые основаны на радиоволнах;
• датчики вибрации;
• емкостные структуры датчиков;
• системы магнитного типа;
• лучевые типы;
• при разбитии стекла срабатывают акустические системы датчиков;
• датчики ударного характера;

Кроме этого, охранное оборудование делится в зависимости от того, каков тип его поддержки:

• автономная поддержка;
• поддержка, которая подключается к пульту охраны;
• также поддержка может быть подключена к пульту центрального наблюдения;
• бывает, что реагирование подключено к линии телефона;
• существует также сигнализация типа GSM;

Категории охранных систем по способу оповещения:

По радиосигналу

Сигнализация по радиоканалу – это такой тип сигнализации, которые осуществляет передачу сигнала тревоги по радиоканалу.

Есть несколько обязательных условий, которые должны соблюдаться для того, чтобы произвести установку такого вида сигнализации:

1. Должен быть радиоканал, который функционирует.
2. Объект, который находится под охраной, должен располагаться в области покрытия радиосвязи.
3. Не должно быть никаких помех для передачи радиосигнала.

Одним из плюсов такого рода сигнализации является то, что скорость передачи сигнала достаточно быстрая, а сопротивление радиоканала к разнообразным помехам акустического характера довольно высокое.

Охранная система типа GSM

Этот вид охранной сигнализации представляет собой комплект устройств, которые предназначаются для охраны. Это оборудование владелец может установить самостоятельно, без посторонней помощи. Принцип действия очень простой: во время проникновения или при пожаре, сигнализация звонит и отправляет сообщение с информацией о том, что случилось с владельцем на мобильный телефон. Этот тип охранной сигнализации считается самым новым и популярным.

Есть ряд преимуществ сигнализации именно этого типа:

1. Установка очень простая. Установить эту сигнализацию можно в течение пятнадцати минут без посторонней помощи.
2. Сигнализация функционирует без абонентской платы.
3. Для того чтобы приспособление работало нет необходимости иметь телефонную линию, поэтому этот тип является незаменимым для тех сооружений и зданий, где не проводится линия телефона городского характера.
4. Охранная сигнализация по телефонной линии.

Этот тип сигнализации базируется на связи с линией телефона. Охраняемый объект оснащается датчиками и моделью для передачи сигнала. Каждое из приспособлений присоединяется с центральной панелью. Если какой-то из датчиков срабатывает, активизируется специальный прибор, который дозванивается.

С помощью него отправляют сообщения голосового типа на определенные номера телефонов. Текст сообщения, которое получает владелец телефона, набирается заранее. Включить или же отключить такую сигнализацию можно при помощи особой клавиатуры или специального брелка.

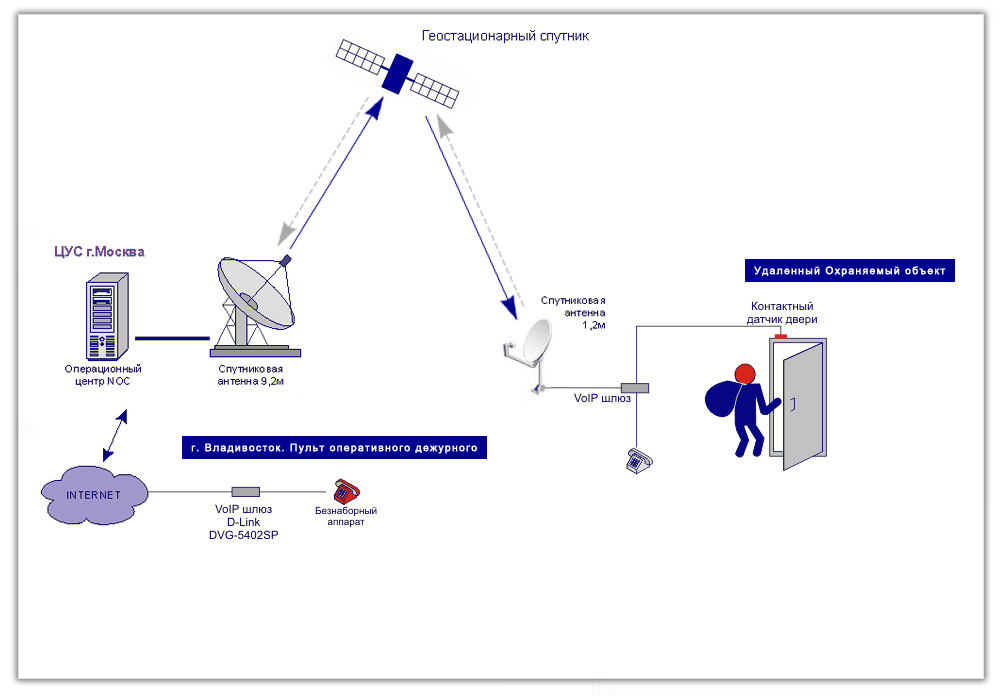

По спутниковому каналу

Данный вид представляет собой связь по каналу спутника. Дальность, на которую может действовать такого рода сигнализация, неограниченна.

Видео о том, как сделать GSM-сигнализацию из телефона своими руками:

Схема световой и звуковой сигнализации на реле РТД12

Схема звуковой сигнализации на реле РТД12 показана на рисунке 4.

Если предыдущие схемы идеально подходят реализации для одноканальной сигнализации, то при подключении нескольких приборов не всегда может быть удобно определять каким именно прибором вызвано включение сигнализации. Схема, приведенная ниже работает таким образом, что при срабатывании сигнализации от неограниченного числа приборов включается общая звуковая сигнализация – сирена и загорается одна или несколько лампочек, указывающая на канал (прибор, устройство) от которого сработала сигнализация.

Рисунок 4. Схема световой и звуковой сигнализации на реле РТД12

K1 – реле опробования сигнализации . Напряжение катушки = ~220 вольт.
K2 – реле включения / отключения звуковой сигнализации. Напряжение катушки = ~220 вольт.
B1 – звонок / сирена ~220 вольт.
S1…Si – контакты реле уставок приборов (может быть неограниченное количество)
E1…E2 – лампочки накаливания ~220 вольт, 10 Вт
VD1…VDi – диоды типа Д226Г или более современные, на напряжение не менее 400 вольт.
SB1, SB2 – кнопки «опробование сигнализации» и «съем звука».
R1 – резистор 2.2 кОм, мощностью не менее 10 Вт.

Особенность схемы заключается в том, что при замыкании одного из контактов реле выходных устройств приборов, фаза ~220 Вольт подается через соответствующую лампочку канала на вход реле РТД12, вызывая его включение. При этом лампочка горит и включается звуковая сигнализация.

Если лампочка неисправна, то не происходит включение реле, и соответственно не сработает ни звуковая, ни световая сигнализация. Чтобы избежать этого, требуется периодически проверять работу сигнализации, исправность лампочек. Для этих целей предназначена кнопка SB1 – «опробование сигнализации». При ее нажатии срабатывает реле K1, загораются все исправные лампы сигнализации, а также включается сирена / звонок звуковой сигнализации.

Отключение звука производится кнопкой SB2 – «съем звука».

Охранная сигнализация для гаража своими руками

Установка охранной системы и ее обслуживание стоят немалых денег, поэтому многие не спешат приобретать ее и, стараясь сэкономить, собирают простые самодельные схемы. Они способны обеспечить подачу звукового сигнала при взломе, при этом автоматически возвращаются в режим охраны спустя определенный период времени, если цепь восстановилась.

Порядок действий для постановки на охрану такой сети следующий:

1. Включить тумблер сигнализации
2. Запереть дверь (в течение 3-5 мин система не реагирует на срабатывание датчиков)
3. Через указанный промежуток времени она активизируется и входит в режим охраны
4. После вскрытия двери хозяину необходимо поднести ключ к геркону в течение 15 сек, чтобы избежать срабатывания сирены
5. Выключить устройство

Охранная система для гаража, выполненная своими руками, одна из самых дешевых, так как собирается на одной микросхеме, транзисторе и нескольких других деталях. В качества ключа используют магнит, а датчиком для нее служит геркон.

Смотрим видеообзор, самодельного устройства:

Преимуществом самодельной сигнализации является ее нестандартная схема, автономное питание и удобная эксплуатация.

Советы специалистов

Что поможет владельцу автомобиля предотвратить его угон? Если ваш гараж находится в кооперативе с централизованной охраной, то запишите стационарный и мобильные телефоны охранников. Это поможет обратиться к ним в случае получения тревожного сообщения от GSM сигнализации.

Часто в таких помещениях уровень сигнала бывает недостаточным, поэтому рекомендуется установить сотовый усилитель.

Возможен вариант установки в гараже и пультовой сигнализации, которая гарантирует мониторинг ситуации и реагирование на тревогу.

Если требуется реализация удаленного видеонаблюдения, то необходимо установить видеокамеры.

Какую модель выбрать?

Задавая себе такой вопрос нужно определиться нужна ли вам сигнализация, включающая сирену и посылающая СМС или подключенная к пульту централизованного наблюдения.

Стоимость моделей отличается. Например, система для гаража без подключения стоит примерно 120 долларов, а со сдачей на пульт – 220 $.

Сигнализация, включающая сирену, на рынке представлена различными производителями, изделия которых практически одинаковы по качеству, но отличаются по функционалу и возможностям

Главное на что следует обращать внимание при выборе – количество подключаемых шлейфов, простоту монтажа и гибкость настроек

Вторая категория сигнализаций имеет более широкий ассортимент. Среди них можно отметить ППК Дунай. На их базе можно построить полноценную сигнализацию, которая в случае тревоги будет включать звуковой или световой сигнал и передавать тревожное сообщение на пульт.

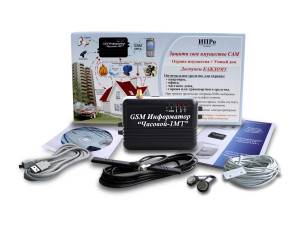

Модель Часовой является также эффективным решением. Она позволяет контролировать состояние датчиков с помощью обычного мобильного телефона. С ее помощью можно организовать фото или видеоконтроль за гаражом и автомобилем, за температурой в помещении. Блок сигнализации системы получает сигналы от датчиков и в случае тревоги включает сирену.

В комплекте с сигнализацией можно использовать различные типы датчиков:

• Замыкания на дверь
• Движения
• Разрушения стены

Как избежать угона?

Выбор системы сигнализации – это прерогатива владельца гаража. Но стоит напомнить, что экономя на ней, вы ставите под сомнение надежность. Сегодня на рынке есть большое количество дешевой и некачественной сигнализации, установив которую вы можете потерять свой автомобиль.

На практике специалистов есть масса случаев, когда такие модели просто не сработали или наоборот часто происходило ложное срабатывание, в результате которого сигнализация просто отключалась владельцем.

Поэтому не стоит экономить на ее приобретении и установке. Лучше купить надежную и современную систему, оснащенную по последнему слову техники, и спать спокойно, чем установить дешевую и вскакивать от каждого СМС сообщения, приходящего на телефон.

Всем, перечисленным выше требованиям соответствуют модели беспроводных GSM систем для гаража. Они незамедлительно оповестят вас о несанкционированном проникновении в помещение, выслав сигнал на телефон (возможно задавать до 6 номеров).

И немного об системе GSM, совет специалиста по настройки:

https://youtube.com/watch?v=3E6MPVZs9Vk

Благодаря установке такой системы можно визуально контролировать безопасность в помещении и сохранность находящегося в нем автомобиля на расстоянии. В этом случае вам не потребуются лишние денежные затраты и дополнительные усилия для охраны. Приобретая GSM сигнализацию, можно быть уверенным в том, что машина и гараж будут у целости и сохранности.

Плюсы и минусы самодельной сигнализации

Достоинства кустарных систем:

1. Минимальные расходы.
2. Возможность модернизации.

Недостатки самодельной сигнализации:

1. Уязвимость перед действиями опытных взломщиков.
2. Требования к минимальному уровню квалификации монтажника.
3. Отсутствие связи с пультами правоохранительных органов.

Минимальные расходы являются главным плюсом самодельной сигнализации.

Самостоятельно изготовленные охранные системы не смогут защитить квартиру, дом или дачу от действий расхитителей, знающих, что внутри помещения хранится дорогостоящее имущество, а хозяева находятся далеко. Они способны отпугнуть лишь маргинальных воришек.

Сигнальные приборы

Для подачи сигнала могут применяться самые разные устройства. Например, можно применять акустические элементы, звонки повышенной мощности или электрические сигнализаторы, которые получают питание от электрической сети. Также довольно эффективной является электронная сирена. Но, если хочется применить более современные системы, стоит выбрать устройство, которое способно передавать сигнал тревоги, используя радио или сотовую систему связи. Простейшим же решением является применение сирены от охранной системы обычного автомобиля. В любом магазине, где продается электроника для автомобилей, такое устройство можно купить, и стоит оно недорого.

Для выключения системы сигнализации, которая сработала, потребуется обеспечить логическую единицу на выводе 6 компонента D1.2. Для блокировки сигнализации, нужно сберегать эту единицу, в таком случае сигнализация не сработает. Если на выводе 6 компонента D1.2 появится сигнал, на выходе будет обеспечен логический нуль, и изменения на другом входе не будут оказывать на него никаких действий.

Порядок установки сигнализации на автомобиль

Перед началом электромонтажных работ нужно выключить зажигание и отсоединить провод «массы» от аккумулятора. Это позволит избежать проблем, вызванных замыканием проводов на корпус во время их подключения к замку зажигания и блоку предохранителей. Во время работы нужно руководствоваться прилагаемой инструкцией.

Подключение сигнализации «Старлайн» начинается с выбора места для монтажа блока. Наилучшим образом подходит место под панелью приборов в районе рулевой колонки. Это самое удобное и защищенное от злоумышленников место в салоне. Даже если посторонние откроют дверь, быстро найти и отключить сигнализацию у них не получится. Для подключения сигнализации к замку зажигания нужно обеспечить доступ к его контактам.

Чтобы это сделать, нужно выполнить такие операции:

• снять боковые накладки, закрывающие стойки лобового стекла;
• разобрать декоративный корпус рулевой колонки;
• демонтировать панель приборов.

Индикаторный светодиод устанавливается в левой накладке, а антенна сигнализации — на лобовом стекле за зеркалом заднего вида.

Дальнейшие действия выполняются в такой последовательности:

• Закрепить блок сигнализации «Старлайн» под приборной панелью с помощью пластикового хомута.
• Подключить провода питания. Плюсовой подключается к замку зажигания (к клемме, на котором есть напряжение даже при выключенном зажигании) или к аккумулятору. «Массу» нужно надежно зажать под болт или саморез, находящийся поблизости.
• Подсоединить провода центрального замка к блоку в соответствии со схемой подключения. Чтобы найти блок и правильно соединить провода, при установке сигнализации нужно руководствоваться схемой конкретного автомобиля. Если центральный замок отсутствует, его придется установить своими руками. Иначе вы лишитесь многих полезных функций.
• Подключить провод световой индикации сигнала тревоги к проводам, которые идут к выключателю аварийной сигнализации.
• Для управления зажиганием подключить два провода к замку в соответствии со схемой,указанной производителем.
• Подключить провода, идущие к датчикам открытия дверей, к соответствующим контактам на панели приборов. При необходимости, установить отдельные «концевики» под капот и багажник и провести к ним провода.
• Закрепить сирену рупором вниз в подкапотном пространстве и провести от нее провод, протянув его в месте входа основного жгута в салон. Место надо выбирать так, чтобы минимизировать воздействие грязи и воды на устройство. Обычно сирену ставят на чашке амортизатора или в районе стеклоочистителя.
• Закрепить датчик удара к кузовному элементу под приборной панелью. Производитель рекомендует располагать его примерно в середине кузова. Однако там тяжело найти подходящее место. Практика показала, что вариант с размещением под панелью не имеет недостатков.
• Закрепить в скрытом месте кнопку ручного отключения сигнализации. Тут сложно давать конкретные советы. Все зависит лишь от вашей фантазии и изобретательности.

После того как установка сигнализации завершена, нужно подключить аккумулятор и проверить работоспособность системы. После этого необходимо выполнить настройку.

Имитация охранной сигнализации для гаража

В интернете также можно найти много информации об использовании муляжей для защиты гаражей. Предлагается оснастить гараж не только светодиодом, но и магнитоконтактными датчиками и даже сиреной. Получается уже не имитация, а самодельная сигнализация. Однако, неизвестно, что выйдет дороже – базовый комплект охранной сигнализации или эта система. При этом, такая сигнализации в лучшем случае включит звуковой сигнал. Однако ворам не составит труда найти источник звука и прекратить шум. Как и в предыдущих вариантах – советуем выбрать охранную систему, которая поддерживает оповещение – по смс или по телефону через оператора станции мониторинга.

Необходимые компоненты для создания

Любая охранная система состоит из следующих модулей:

1. Сенсоров, улавливающих попытки проникновения и признаки движения внутри контролируемого объекта или в непосредственной близости от него.
2. Коммуникатора датчиков с сигнализаторами (прямым или через блок управления).
3. Исполнительного устройства (сирены, источника светоизлучения, линии связи с пультом охраны).

Охранная система состоит из сенсоров, коммуникатора датчиков и сирены.

Самодельная система устроена по тому же принципу, но в большинстве случаев упрощена. Например, при применении мобильного телефона ее функции сводятся к информированию владельца о нарушении границ его собственности, а правоохранительные органы он оповещает о происшествии сам. В других случаях последствия срабатывания сигнализации ограничиваются громким звуком сирены и миганием лампы.

Как убавить громкость или отключить звук совсем?

Звук сигнализации является одной из главных функций

Ведь именно он, при попытке угона или кражи имущества из автомобиля, сообщит об этом вам, привлечет внимание окружающих и напугает преступника. Серьезно подумайте, прежде чем выключить его

Если звук доставляет вам неудобства во время снятия и постановки на охрану, то воспользуйтесь «бесшумным» режимом. На каждой модели брелка охранной системы он активируется по-разному, но в основном, необходимо зажать клавишу с перечеркнутым громкоговорителем, а затем на клавишу открытия или закрытия дверей (в зависимости от того, что вам нужно).  В этом случае автомобиль просигнализирует вам о выполнении команды только световым сигналом поворотников. Также сообщение отобразится на брелоке.

Для полного отключения звука на автосигнализации можно воспользоваться следующими способами:

• отсоединить провода от звукоизвещателя – самый простой метод;
• командами брелка (если это предусмотрено);
• через специализированное оборудование, подключившись к программному обеспечению системы охраны.

Если вам необходимо выключить звук штатной охранной системы, то вы можете отключить его двумя способами:

• в настройках бортового компьютера (если это позволяет система);
• у официального дилера при помощи специализированного диагностического оборудования.

Убавить громкость сигналов уже не такая простая задача. Звукоизлучатель имеет определенные характеристики и не может работать громче или тише. Вопрос можно решить одним единственным способом – установкой громкоговорителя меньшей мощности.

GSM сигнализация: купить или сделать самому?

Ответ на вопрос зависит от требований, запроса, предъявляемых охранной установке. Разнообразие функционала, возможностей беспроводных систем широко. Дополнительная комплектация предусмотрена конструктивной особенностью этого оборудования. При желании, потребности, возможно организовать автономную схему, оптимально подходящую данному объекту. Прежде всего это касается охраны частных домов, загородных дач, городских квартир, гаражей для автомобилей и т.д.

Но есть случаи, когда обширный функционал не нужен, только усложняет использование устройства. Здесь рекомендуется приобретать системы попроще, с необходимым набором возможностей. Самые дешевые использовать не рекомендуется из-за слабой эффективности, невысокой надежности.

При наличии желания, а также знаний из области радиоэлектроники, радиотехники возможно GSM сигнализацию организовать самостоятельно. Комплектация – самые базовые инструменты, несложные устройства (например, старый мобильный телефон, платформа Ардуино, GSM модуль, аккумулятор и т.д.).

За самостоятельную организацию охранной сигнализации лучше браться специалисту, который качественно сделает сборку, со знанием многих нюансов. Такая модель подойдет установке внутри гаража, автомобиля, небольшого складского сооружения. Охрану серьезных объектов (жилые дома, квартиры, офисные помещения, магазины) рекомендуется доверить промышленным моделям с удаленным управлением, разветвленной схемой подключенных датчиков разнообразной направленности.

Виды и комплектации автомобильных сигнализаций

Когда производится установка сигнализации своими руками, степень сложности процесса зависит от вида выбранного оборудования. А вид, в свою очередь определяется тем, какие охранные и сервисные функции хотелось бы получить от сигнализации автовладельцу. По большому счету современные сигнализации для автомобилей (точнее охранные системы) можно разделить на три больших класса:

1. Простые автосигнализации;
2. Сигнализации с обратной связью;
3. GSM-сигнализации.

Простые автосигнализации (в просторечии “открывашки”) имеют минимальный набор сервисных функций:

• дистанционная постановка (снятие) на охрану,
• дистанционное отпирание (запирание) дверей,
• режим “паники” (отпугивание звуковым и световым сигналами или поиск автомобиля на большой загруженной стоянке).

К этому набору обычно добавляются несколько охранных функций:

• при несанкционированном доступе блокировка запуска двигателя,
• срабатывание звуковых и световых сигналов от проникновения в салон, подкапотное пространство и багажник (несанкционированное отпирание) и при механических воздействиях на поставленный под охрану автомобиль (удар, раскачивание).

Отличительная особенность такого типа сигнализаций – устаревший (и потому несложно определяемый злоумышленниками) протокол радиосвязи (упрощённо – радиокоманда, передаваемая с брелока на блок управления). Это, пожалуй, и главный недостаток такой системы.

Кроме того, с брелока подаются команды, а что «отвечает» на них автомобиль можно понять, только находясь в пределах видимости и/или слышимости. Поэтому такие сигнализации называют ещё односторонними, а диапазон их действия ограничивается несколькими десятками метров. Главное достоинство сигнализаций для авто такого класса – низкая цена.

Автосигнализации с обратной связью обладают расширенным набором сервисных функций и современным диалоговым протоколом радиосвязи. На бытовом языке это означает, что владелец машины получает возможность не только посылать управляющий сигнал, но и получать от машины отчёт о его выполнении, а также информацию о текущем состоянии (не было ли попыток взлома) на экран брелока-пейджера. Что касается диалогового протокола, то он предусматривает не просто команду управляющему блоку, а обмен с ним данными, перехватить которые весьма непростая задача.

Наконец, следует отметить существенное расширение сервисных возможностей у этого типа оборудования:

• дистанционный запуск двигателя,
• турботаймер (работа двигателя на холостых оборотах для охлаждения турбокомпрессора после парковки и постановки на охрану),
• доводчик стёкол (люка при наличии) – автоматический подъём стёкол, если они были открыты,
• специальные режимы подсветки салона и многое другое.

Диапазон действия таких сигнализаций может достигать нескольких сот метров, а цена в среднем вдвое-втрое выше, чем у «открывашек».

GSM-сигнализации для авто – принципиально новый уровень охранных систем. Основной блок содержит модуль GSM (отсюда и название), модуль определения геопозиции (GPS) и контроллер (фактически – это компьютер для сбора, обработки и выдачи информации).

Первый модуль, по сути, похож на мобильный телефон – прием и передача сигналов в зоне действия мобильной связи. Второй – через спутник определяет геопозицию автомобиля в текущий момент. Контроллер обрабатывает информацию от датчиков и рассчитывает параметры управляющих сигналов.

Контроль состояния и управление автомобилем, таким образом, может осуществляться посредством SMS и голосовых сообщений, а также через web-интерфейс (в интернете, или, как теперь принято говорить, средствами телематики).

Помимо качественно нового расширения функциональных возможностей, этот вид сигнализаций имеет неограниченный расстоянием диапазон действия в зоне покрытия сотовой сети. К сожалению и цена такого оборудования принципиально выше стоимости традиционных автосигнализаций.

После того, как выбран вид сигнализации и определён требуемый набор охранных и сервисных функций, необходимо понять обеспечиваются ли все эти функции конкретной моделью охранной системы и входят ли в комплект поставки все необходимые датчики и исполнительные механизмы.

Например, автовладелец хотел бы установить датчик наклона / качения, и возможность подключения такого датчика есть, но сам датчик в комплект не входит. Поэтому перед приобретением сигнализации необходимо внимательно изучить её технические характеристики.

Подключение сигнализации к панели управления

Итак, продолжается установка сигнализации на машину самостоятельно. Приступаем к подключению ее к панели управления. Для этого необходимо подключить выходы сигнализации на поворотники или же на габариты, также можно провести подключение на индикатор открытой двери или на контроль двигателя. Все остальные автомобильные сигналы поступают в электронном виде. Далее нужно найти лампочки поворотов на обратной панели и можно приступать к подключению. На основной плате лампочек есть специальные дорожки. Необходимо найти контакт, он обладает мощностью в 12 В. После того ка контакт найден, нужно проверить его работоспособность. Для проверки цепляем разъем к самой дорожке, включаем поворот и проверяем напряжение при помощи специального устройства, например мультиметра. На экране прибора появляется индикатор напряжения, когда лампочка горит. Если все нормально, значит, подключение провели правильно, необходимый провод был найден.

Важно помнить, что установка сигнализаций на автомобили дело крайне чувствительное, необходимо соблюдать осторожность. Поэтому никогда не нужно искать необходимые провода, по так называемому принципу «лампочки». Это может спровоцировать замыкание подушек безопасности, может выйти из строя реле генератора, а также к другим подобным вещам

Необходимо помнить, что самостоятельная установка автосигнализации дело, требующее внимания и нужно соблюдать правила безопасности. Далее так же само ищем провод с отрицательным зарядом. Этот провод должен реагировать в случае открытой двери. На самом контакте напряжение должно быть отрицательным, минус 12 В. Если дверь закрыть, то напряжение будет показывать 0

Это может спровоцировать замыкание подушек безопасности, может выйти из строя реле генератора, а также к другим подобным вещам. Необходимо помнить, что самостоятельная установка автосигнализации дело, требующее внимания и нужно соблюдать правила безопасности. Далее так же само ищем провод с отрицательным зарядом. Этот провод должен реагировать в случае открытой двери. На самом контакте напряжение должно быть отрицательным, минус 12 В. Если дверь закрыть, то напряжение будет показывать 0.

Таким же образом ищем и провод контроля запуска мотора машины. Если эта задача возложена на тахометр, но необходимо знать, что он не поддается проверке. Там эта функция выполняется несколькими проводами. Далее проводим те же действия с лампой зарядки машины и аварийного давления двигателя автомобиля

В целом установить сигнализацию самому не так то и сложно, важно разобраться в деталях процесса

Виды самодельных схем

Сборка и установка системы собственными руками имеет ряд преимуществ. Она позволяет сэкономить средства, исключает возможность пособничества сотрудников компании, занимающейся установкой, ворам. Но самое главное в процессе изготовления и монтажа вы тщательно изучите структуру сигнализации, сможете сами устранять неполадки, вносить коррективы в нее, подключая дополнительные датчики и усовершенствовать свою разработку.

Смотрим видео, самодельная система охраны:

Существует несколько способов оборудования дома простой охранной сигнализацией, собранной и установленной своими руками. Первый и самый простой, но в то же время наиболее дорогостоящий – пригласить сотрудников специальной компании, которые разработают проект, подберут необходимое оборудование, установят его и выполнят пуско-наладочные работы. Этот вариант подходит для жилых и складских помещений, но непригоден для дачи, так как затраты будут превышать стоимость хранящегося там имущества.

Еще один способ – купить оборудование, внимательно изучить инструкцию по его установке и эксплуатации, и выполнить монтаж самостоятельно. В общем ничего невыполнимого в таком подходе нет.

Тем более, что многие торговые фирмы занимаются программированием ПКП, что избавит вас от необходимости приобретения программатора, изучения правил работы с ним и попыток выполнить этот этап работ без посторонней помощи.

Для самого простого варианта сигнализации требуется запрограммировать шлейфы прибора, включить их в общую сеть и записать в память требуемое число ключей для доступа. Они потребуются для снятия и постановки объекта на охрану. Кроме этого программируется включение светового устройства, причем с ограничением времени работы до 10-20 минут и релейного выхода для дозвона на мобильный.

Cмотрим видео, дополнение к основной сигнализации с помощью мобильного телефона;

На рынке можно найти немало GSM модулей для подачи сигнала на указанный номер при замыкании контактов на одном из входов. Эти приборы универсальны и могут подключаться к любому ПКП.

Если вы уже выбрали датчики охранной сигнализации, то далее идет их подключение к запрограммированному прибору, что достаточно легко выполнить каждому, кто в состоянии найти «плюс» и «минус» в схеме. Опять же при самостоятельно произведенном монтаже вы сможете детально разобраться с прокладкой кабелей и в случае поломки устраните ее без проблем.

Смотрим видео о покупной системе GSM:

Для тех, кого проводная система не устраивает можно выбрать беспроводной вариант. В этом случае монтаж еще упрощается, так как потребуется только развесить датчики в необходимых местах и вставить в них батарейки. Достоинством таких систем является возможность работы на одном источнике питания до года, да и стоимость их, при комплектации одним или двумя датчиками невысока.

У извещателей также есть свои плюсы. Они могут переносится с одного места в другое, при необходимости, без особых хлопот. Рассмотренный выше вариант можно удешевить, купив оборудование бывшее в употреблении. Этот вариант может использоваться как охранная сигнализация для гаража и легко собирается своими руками.

Еще один, самый дешевый, но и малоэффективный способ – установка муляжей. Такая система вряд ли сможет испугать матерого вора, но вот мальчишек, решивших пошалить на чужой даче остановить сможет.

Необходимые компоненты для создания

Любая охранная система состоит из следующих модулей:

1. Сенсоров, улавливающих попытки проникновения и признаки движения внутри контролируемого объекта или в непосредственной близости от него.
2. Коммуникатора датчиков с сигнализаторами (прямым или через блок управления).
3. Исполнительного устройства (сирены, источника светоизлучения, линии связи с пультом охраны).

Охранная система состоит из сенсоров, коммуникатора датчиков и сирены.

Самодельная система устроена по тому же принципу, но в большинстве случаев упрощена. Например, при применении мобильного телефона ее функции сводятся к информированию владельца о нарушении границ его собственности, а правоохранительные органы он оповещает о происшествии сам. В других случаях последствия срабатывания сигнализации ограничиваются громким звуком сирены и миганием лампы.
