Установка кованых ворот с калиткой

Подготовка к работе

Изготавливаются кованые ворота за 7 этапов:

• создание чертежа конструкции;
• выбор и покупка материала, инструментария;
• установка столбов для опоры сооружения;
• создание каркаса 2 створок;
• изготовление декоративных кованых элементов;
• сварка художественных элементов и украшений;
• покраска ворот.

Чертеж

Первым делом создаются чертежи кованых ворот, на которых отмечается форма и размеры всех деталей, конструкции в целом. Модель ворот может быть любой: прямоугольная, классическая, круглая, с изгибами и пиками на верхней линии. На схеме должно быть видно расстояние между элементами и ребрами жесткости, а также их расположение, размещение декоративных врезок.

На эскизе рисуется тип крепления ворот с забором, конфигурация створок и вид их соединения. Рядом с воротами почти всегда монтируются калитки, эскиз которых также фигурирует на общем чертеже с обозначением типа креплений к сооружению, и размерами.

пример чертежа для кованых ворот

Инструменты

Предположим, вы планируете сделать ворота в готическом стиле, которые иногда называют классическими. Створки сооружения заполняются декоративными элементами, на которых крепятся длинные пики, возвышающиеся над воротами.

Для задумки нужны следующие инструменты:

• сварочное оборудование для сварки деталей;
• горн и наковальня;
• молоты разного размера;
• клещи;
• станок;
• прошивни;
• понадобится точечная сварка, которая выполняется газовым сварочным аппаратом;
• тиски;
• лекальные тиски;
• электроды в наборе;
• шлифующая машинка для работы по металлу.

Материалы

Количество листового железа вымеряется в зависимости от размера ворот, числа элементов. Чтобы рассчитать, сколько материала уйдет на создание пик, к общему числу всех деталей прибавьте 30 %. Получится нужное количество металла в листах.

Что понадобится:

• стальные листы для сплошного заполнения створок толщиной 1 мм;
• сталь листовая для ковки остроконечных пик;
• кирпичи;
• столбы;
• раствор для установки столбов;
• трубы профильные для создания каркаса сооружения и пик (5 мм);
• четырехгранные элементы для создания острия пик.

Этапы изготовления кованных ворот с калиткой

Создание кованых распашных ворот начинается с замера параметров вашего проема, для этого на объект приезжает наш специалист и выполняет все манипуляции. После происходит подбор эскиза ограждения и расчет цены – мы предлагаем каталог с фото доступных для заказа моделей на любой вкус, есть услуга индивидуального проектирования. Этапы изготовления включают в себя:

• Подготовку материалов. Процесс предполагает очистку металлических элементов от налета, шлифовку, обезжиривание и т. д.
• Нарезку и сваривание элементов каркаса полотна. Жесткость конструкции придают угловые стальные вставки.
• Шлифовку и антикоррозионную обработку швов.
• Производство створок. Основой полотна служит металлический профиль или прут, к которому затем привариваются оригинальные декоративные элементы.
• Ручное изготовление спиралей, завитков, растительного орнамента, геометрических фигур и т. д.
• Финальная сборка конструкции. Окрашивание.

Самостоятельная сборка ворот из готовых элементов художественной ковки

Наиболее удобна технология изготовления калитки, ворот из готовых элементов следующего вида:

подготовка – домашнему мастеру потребуется ровная бетонированная поверхность, в качестве которой обычно используется пол гаража, подсобного помещения, парковка;

• нанесение эскиза – одна или обе створки (при наличии достаточного свободного пространства) рисуются на бетонной поверхности в натуральную величину;
• сборка каркаса – куски профильной трубы стыкуются сваркой, швы зачищаются УШМ («болгаркой»);

• измерение длины заготовок для каждого фигурного элемента – кусок многожильной медной/алюминиевой проволоки изгибается по контуру нанесенного рисунка, выпрямляется, к нему прибавляется необходимый запас (0,5 – 0,3 м);
• изготовление элементов – в специальных приспособлениях методом холодной, горячей ковки изгибаются, свиваются необходимые детали, при использовании готовых рюшей, колец, эллипсов этот этап пропускают;
• заполнение пространства створки – в соответствии с эскизом внутри сваренного каркаса размещают крупные, мелкие элементы, приваривая их к контурному профилю, стыкуя друг с другом;

Петли устанавливаются при навешивании створок, что позволяет учесть существующий ландшафт, компенсировать возможные дефекты вертикальности столбов, горизонтальности дорожного покрытия.

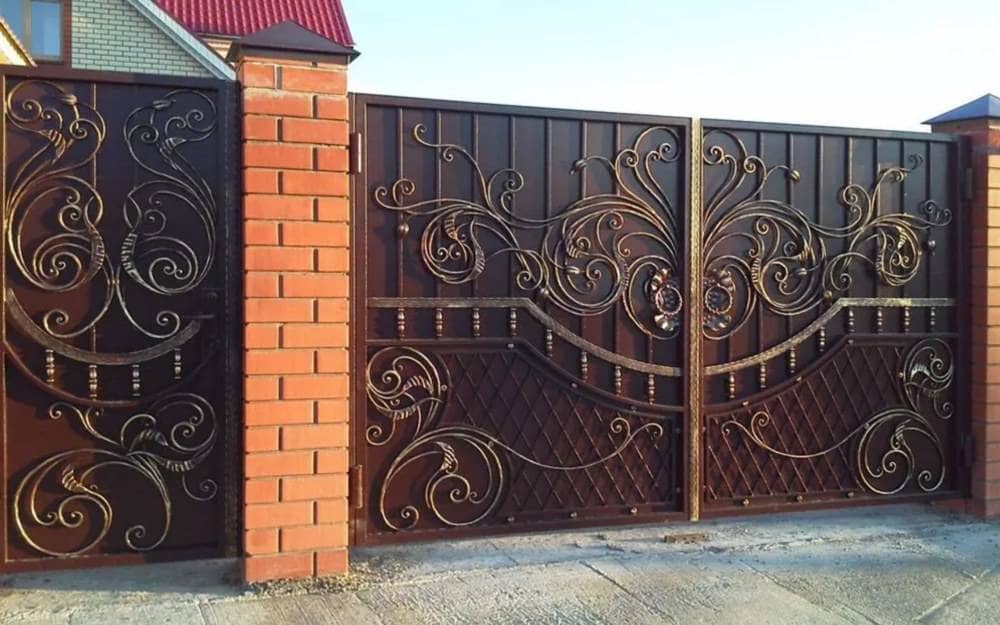

Ворота из профлиста с элементами ковки являются бюджетным вариантом входных групп участка. После обшивки каркаса профлистом конструкция получат необходимую прочность, кованые элементы помимо украшения ворот являются дополнительными ребрами жесткости. Это позволяет снизить бюджет строительства за счет использования проката меньшего сечения. Однако, в массивных крупноформатных конструкциях не следует применять слишком тонкий пруток. Это снизит эстетику восприятия конструкции. Специалисты рекомендуют использовать пруток минимального диаметра 14 мм или сечения 14 х 14 мм (круг, квадрат, соответственно).

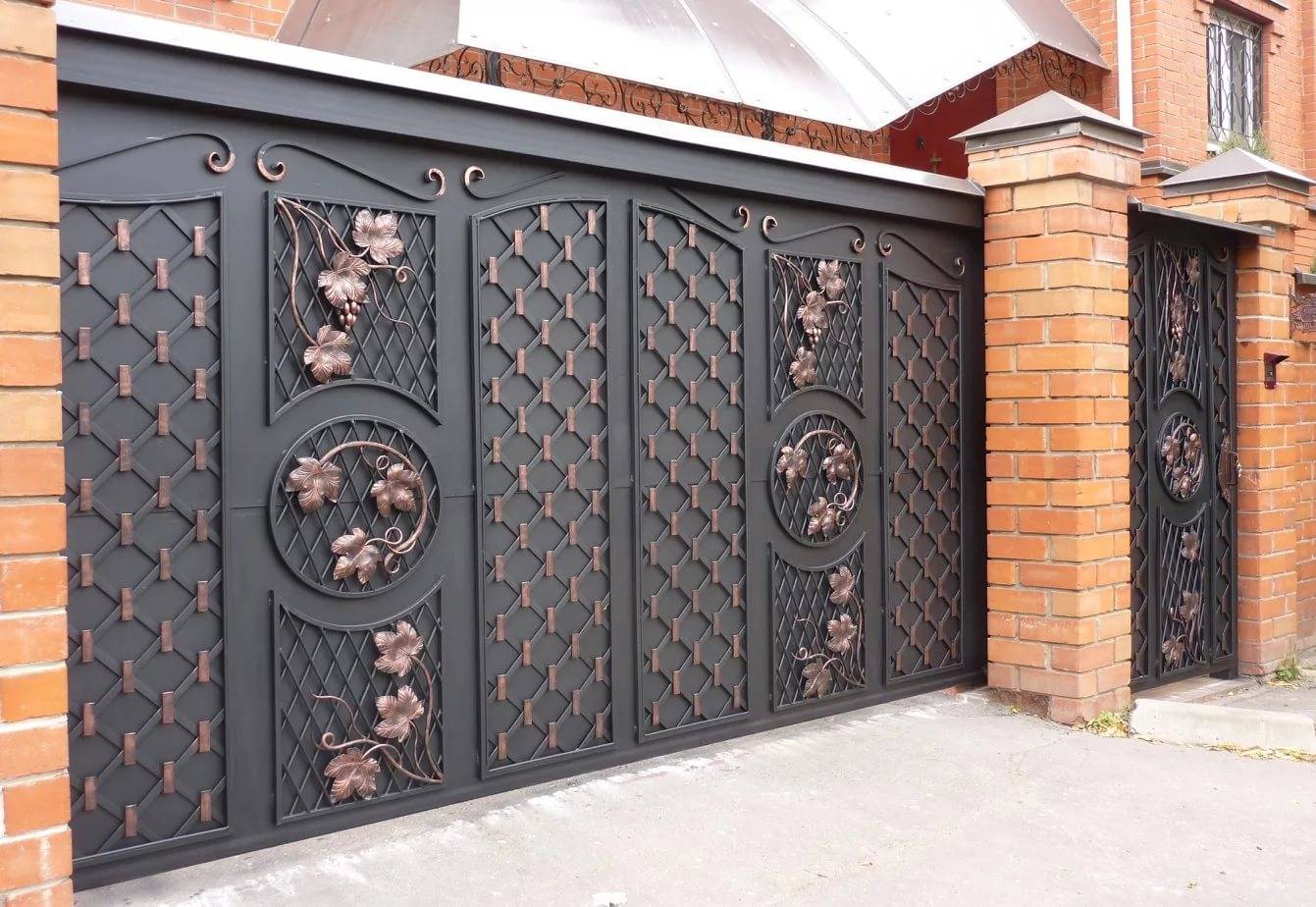

Кованые откатные ворота значительно сложнее конструкционно – вместо двух створок с рациональным соотношением сторон здесь используется одна длинная секция. Поэтому для нормальной эксплуатации конструкции требуется большая жесткость, применяется более массивный профиль.

Ворота и калитки с элементами ковки на фото имеют ограничения по архитектуре жилища, экстерьерам фасадов. Металлические ворота обладают 70 – 50% прозрачностью, поэтому более уместны для фасадов, облицованных кирпичом, клинкером, сайдингом, панелями. Для деревянных срубов лучше выбрать плетень, частокол, классический штакетник.

Установка распашных кованых ворот

Завершающим этапом обслуживания является монтаж готового ограждения в проем. Мы обеспечиваем бережную транспортировку конструкций на объект заказчика и выполняем весь спектр работ, начиная от выемки грунта под бетонное основание и заканчивая установкой полотна.

Перед началом монтажа мастер проводит замер участка, намечает места, где будут возводиться опоры для вашего ограждения. Чем массивнее и выше створки, тем более мощное и надежное должно быть основание. Мы предлагаем варианты строительства опор для забора из камня, кирпича – эти материалы эффектно смотрятся, отлично сочетаются с металлическим полотном и имеют долгий срок службы. После этого происходит монтаж створок, установка оборудования, если вы заказывали модель с автоматикой. Специалист проведет настройку работы устройства.

Стиль и дизайн

Въездные ворота, калитка, ограда являются своеобразной обложкой общего оформления участка, расположенного на нем дома, других сооружений. В первую очередь все элементы ограждения должны сочетаться между собой, а также соответствовать общему дизайну огражденной территории, существующим на ней объектам. Для наглядности рассмотрим несколько наиболее популярных стилей:

• Ренессанс. Калитки и ворота должны содержать орнамент. Развитие узора начинается с центра. Главным элементом рисунка являются спиралевидные завитки, созданные из прутков круглого сечения, которые пересекаются друг с другом. Художественная ковка кажется невесомой.

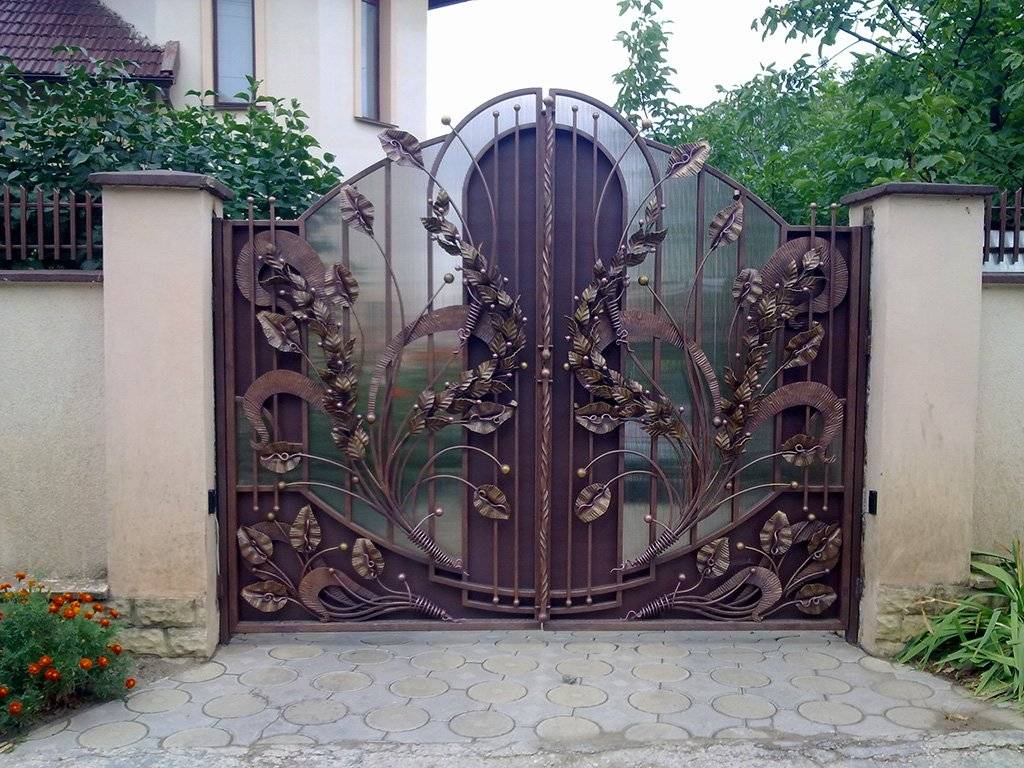

• Модерн. При создании композиции используются плавные линии, похожие на изгиб стеблей растений. В основе орнаментального рисунка лежит образец цветов. Животный мир представлен лебедями, орлами, летучими мышами.
• Минимализм. Изделия имеют строгий вид и самую простую форму. В них практически отсутствуют завитки, но есть изгибы.
• Арт-деко. Конструкция выглядит дорого и натурально. Здесь нельзя использовать штампованные заготовки. Каждая деталь эксклюзивная, сначала ее надо нарисовать.
• Романский. При оформлении применяются сказочные сюжеты, растительные и животные орнаменты. Характерны симметричные узоры и полукруглые арки, расположенные над въездом.

Подготовительные работы, проектирование

Чтобы правильно установить распашные ворота, нужно учесть ряд обстоятельств:

1. Расстояние от ворот до ближайшего строения должно обеспечивать свободное пространство для раскрытия внутрь участка. При несоблюдении этого условия следует рассмотреть вариант конструкции, открывающейся наружу.
2. Створки наружного открывания не должны перегораживать тротуар на улице.
3. Ворота в открытом состоянии не должны препятствовать манёвру автомобиля при въезде на участок.
4. При любом направлении открывания ворот нужно изготовить устройства для фиксации створок, чтобы они не перемещались под порывами ветра. В противном случае возможны повреждение имущества или нанесение травмы человеку.

Ворота должны свободно открываться внутрь участка

Если ни одно из этих условий не выполняется, нужно подумать о другой конструкции, например, об откатных устройствах. Определившись с конструкцией ворот, нужно выполнить эскизный проект этого сооружения. Для этого необходимо:

1. Выбрать материал для изготовления ворот.
2. Рассчитать потребность по видам и размерам металлических профилей.
3. Составить материальную ведомость с ценами на материалы в регионе, оценить затраты на изготовление и установку. В неё внести также вспомогательные материалы и инструменты, которые придётся докупить.
4. Аналогично поступить с опорными столбами для установки ворот.

На основании составленных документов закупить и завезти на участок все необходимые материалы.

Пошаговая инструкция по самостоятельной установке ворот

Итак, чтобы установка кованых распашных ворот, сделанных своими руками прошла правильно, нужно придерживаться следующего алгоритма действий:

• Для начала делаем набросок будущих ворот в реальном масштабе. Этот творческий процесс наиболее ответственен. Если вы никогда не рисовали и не имеете достаточной фантазии можно воспользоваться каталогами или Интернетом. Для тех, кто имеет малый опыт в сварке лучше выбрать самый простой вариант, без всяких излишеств.
• На гладкой горизонтальной поверхности выкладываем все части рисунка, внимательно сверяясь с эскизом и следим, чтобы рисунок был ровный.

• Сварка всех элементов. Этот этап работы не терпит торопливости и стоит уделить ему больше всего внимания. Готовые швы должны быть еле заметными и тонкими.
• После сварки, следует аккуратно обработать все швы, убрать всю пыль. Затем загрунтовать металл и покрасить его в заранее выбранный цвет.

На этом этап изготовления самих ворот закончен, можно приступать к его установке:

1) Необходимо установить столбы, на которых будут держаться наши створки

Здесь важно подобрать столбы, которые бы выдерживали тяжелые нагрузки.Самый лучший вариант это металлический каркас, который потом будет облажен кирпичом

Последовательность установки столбов выглядит следующим образом:

• Делается разметка места, куда будет установлена металлическая труба. Глубина должна быть не меньше одного метра, а ширина рассчитывается из ширины конструкции (с учетом кирпича) плюс 10 см с каждой стороны.
• Вставляются столбы, проверяется перпендикулярность, а затем засыпается щебнем.

• Приготавливаем раствор из песка и цемента (в соотношении 3:1 для цемента М300), добавляем воду и размешиваем смесь до однородного состояния. Заливаем щебень, проверяем ровность, при необходимости поправляем.
• Выкладываем кирпич. Каждый следующий ряд, должен перекрывать шов предыдущего.
• Делаем точку крепления створок: для этого, там где будут крепиться завесы привариваем шинку и выпускаем ее через шов.

2) На одной створке просверливаем отверстия для замка и засова. Отверстие для задвижки на второй половине ворот, делаем уже в процессе сбора.

3) Навешиваем ворота на готовые столбы, которые должны быть полностью просушены.

4) Делаем отверстие для защелкивания замка.

5) Проверяем закрываются ли двери, нет ли перекоса. Это будет завершающим этапом установки распашных ворот

Монтаж откатных ворот чем то схож с распашными:

1. Устанавливаются опорные столбы.
2. Делается фундамент с использованием швеллера 20 см, который устанавливается на глубине от 1,5м. К нему приваривается арматура с сечением 12-16 мм, длиной не меньше половины длины ворот. Затем швеллер заливается бетоном и дается время на усадку 28 дней.
3. Устанавливаем электропроводку. Обычно к откатным воротам прилагаются схемы, по которым вы можете сделать этот пункт самостоятельно.
4. На залитый в фундаменте швеллер, устанавливают каретки. Затем на них одевается рама ворот и выставляется по нужному уровню. Далее платформа кареток слегка приваривается к швеллеру. Если все сделано правильно, можно обварить полностью платформу каретки ворот.
5. Убедитесь, что нет косины и можете приварить поддерживающие и концевые ролики к уловителям.

Если сможете справиться с этой работой, в итоге вы получаете красивые ворота и экономите свои деньги.

Изготовление

Вне зависимости от того, планируется делать ворота или калитку, последовательность действий будет сходной. Только для разных конструкций готовится каркас определенных габаритов. Узор можно повторить на любых изделиях.

Смотрим видеурок:Весь процесс изготоления

Разметка материала, составление эскиза

Для работы потребуется болгарка (для резки металла, шлифовки), сварочный аппарат. Технология холодной ковки реализуется посредством специфического инструмента. В первую очередь нужен станок для скручивания. Это может быть «улитка», гнутик, твистер, шаблон.

Элементы художественной ковки

Дополнительно используют еще и тиски, с их помощью детали подгоняются под нужную форму, размеры. В работе будет использоваться и мелкий инструмент: молоток, пассатижи, напильник.

Можно изготовить самостоятельно все детали, но есть возможность приобрести готовые элементы для будущей конструкции. На первом этапе составляется эскиз изделия. Определяются габариты каркаса, а затем уже происходит его заполнение коваными деталями с учетом собственных предпочтений и возможностей. Ворота и самодельная кованая калитка должны соответствовать друг другу по высоте, а также по параметрам каркаса: одинаковый материал с равным сечением (достаточно трубы 30х30 мм).

Крупные кованые детали изготавливают из металлического прутка 12-14 мм. Для мелких элементов достаточно прутьев меньшего размера – квадрат 10 мм. Разметив трубы для каркаса в соответствии с эскизом, следует переходить к нарезке. Делать это необходимо, постоянно проворачивая трубу. Это обеспечит более ровный срез.

Процесс ковки и сварочные работы

Изделия, созданные методом холодной ковки, производят, начиная с каркаса. Выполнив нарезку металла по эскизу, можно переходить к сварочным работам. Сначала на ровной поверхности укладываются все отрезки труб, затем с помощью рулетки нужно проверить, соответствует ли конструкция эскизу и заданным габаритам.

Горячая ковка: прменяет большинство технологий самой обработки метала, это лучше сказывается на разнообразии вариантов декора.

Сварка выполняется методом прихватки металла (сверху, с боковой стороны). Такая мера позволит избежать серьезных ошибок. Если при повторном измерении неточностей не обнаружено, можно приваривать изделия полноценным сварочным швом.

Холодной ковка: это придании формы металла путем её изгибания, опрессовывания и сварки. Этот метод проще по выполнению.

Чтобы узнать фактическую длину заготовок для изготовления завитков, следует распечатать или срисовать мелом на полу готовый эскиз в натуральную величину. Затем останется выполнить измерения завитков, используя сантиметр. В соответствии с этими замерами нарезаются металлические прутья.

Приступая к этапу ковки, важно не перекрутить заготовки, так как в данном случае будет сложнее получить симметричные элементы. Видео урок 2:Элементы фигурной ковки

Видео урок 2:Элементы фигурной ковки

Если материал немного разогреть, это упростит задачу по изготовлению кованых деталей. Но в таком случае нельзя опускать металл в воду с целью охлаждения. Это приведет к тому, что заготовки закалятся и работать с ними дальше (гнуть, менять форму) будет невозможно, так как произойдет излом прутка.

Когда все элементы для будущего изделия подготовлены, их необходимо расположить на ровной горизонтальной поверхности, желательно прямо внутри каркаса. Далее, осталось только прихватить сварочным аппаратом все элементы. Длина сварного шва не должна быть более 1 см для изогнутых элементов. Участки соединений шлифуются болгаркой.

Сборка кованых ворот и калитки

Не все могут позволить купить готовое изделие. Поэтому многие самоделкины изготавливают кованые створки ворот и калитки самостоятельно из готовых фрагментов и узоров, выполненных холодной ковкой.

Чертеж для изготовления

Инструменты и материалы

При изготовлении въездной калитки нужно помнить, что не стоит жертвовать прочностью изделия, создавая декор. Металл – тяжелый материал, поэтому любой элемент из железа добавит веса полотну. Соответственно, каркас, опорные столбы, петли необходимо выбирать с учетом общей массы готового изделия. Также немаловажный нюанс во время проектирования – дистанция на створках между элементами декора.

Эскизы ворот

Чтобы ковать различные изделия своим руками, будут необходимы:

• большой ровный стол для соединения деталей;
• аппарат для сварки;
• инструменты для работы с металлом;
• болгарка для обработки сварочных швов.

При изготовлении въездной калитки с помощью холодной ковки необходим специальный инструмент: тиски, станок для гибки профиля, лекальные тисы.

Схема створок и калитки

Кроме элементов декора, потребуется материал для изготовления каркаса: профтруба или уголок. Опорные столбы также изготавливаются из профильных труб. Для крепления опор требуется щебенка, бетон, лопата или садовый бур.

Принцип холодной ковки

Это технология сгибания металлических заготовок на специальном оборудовании в домашних условиях. Станки для промышленного производства оборудованы электрическим приводом, поэтому процесс не отнимает много сил.

Эскиз калитки и ворот

Чтобы придать железному пруту требуемую форму, не нужно его нагревать. Для сохранения формы применяется опрессовывание и использование сварки.

Особенности горячей ковки

Во время изготовления декоративных узоров металл разогревается до температуры, делающей его эластичным. Умелое использование специального оборудования позволяет кузнецу изготавливать красивые элементы.

Чертеж створок с коваными элементами

Причем это очень тяжелая работа. Без специального инструментария и определенных знаний начинающим не стоит браться изготавливать самодельные элементы с помощью горячей ковки. Такую работу лучше доверить специалистам.

Готовые ворота и калитка, изготовленные с помощью горячей ковки, представлены на фото ниже.

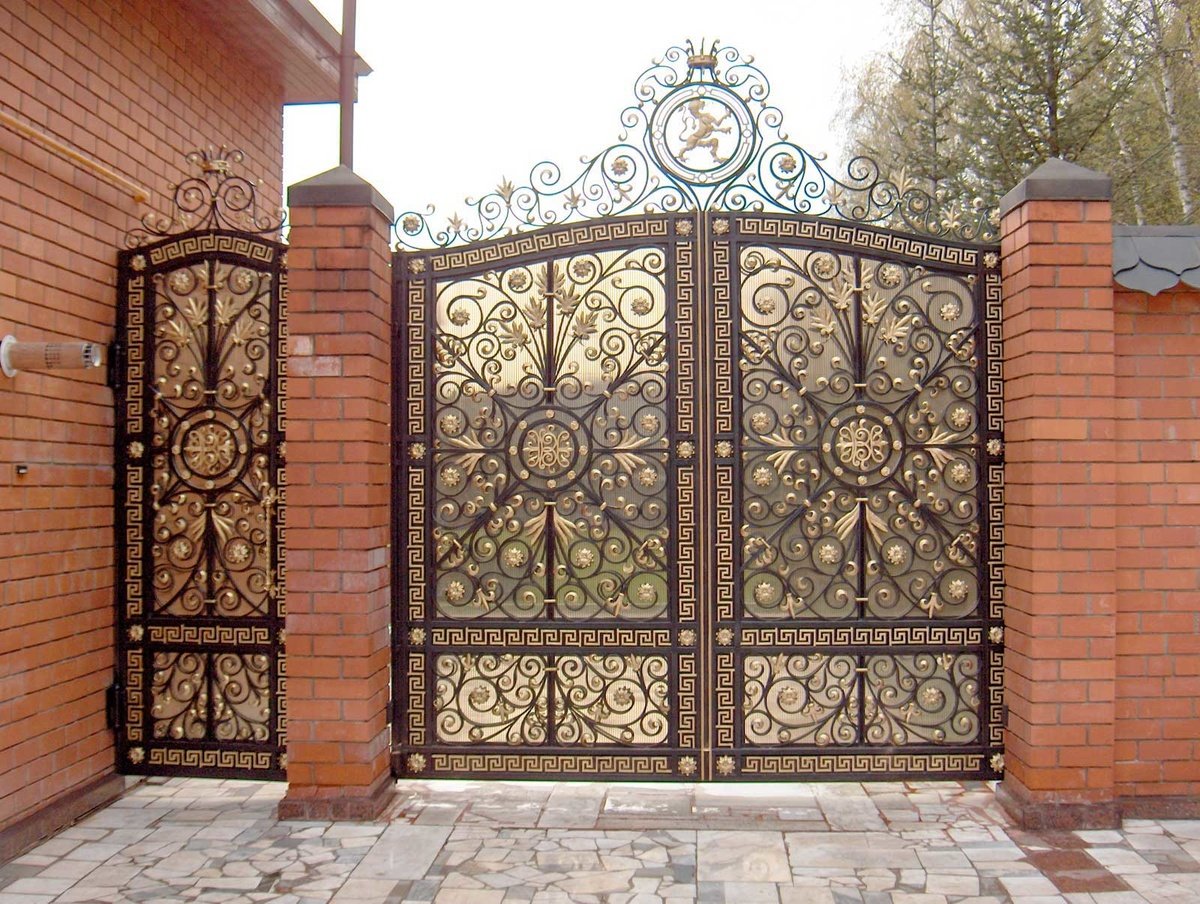

Около дома

Изготовление створки

Прежде чем начать работу, нужно подготовить все материалы. Далее пошаговая инструкция выглядит таким образом:

1. Сварка каркаса из профтрубы 30х30 мм. Если обшивать каркас с одной стороны металлическим листом, то желательно использовать более толстую профильную трубу.
2. Предварительная сварка производится точечно, чтобы створку не перекрутило.
3. Каркас проверяется на соответствие размеров.
4. Швы проваривают инвертором.
5. С помощью сварки крепят ручки, после чего обрабатывают шлифмашиной.
6. Все металлические элементы покрывают антикоррозийным составом. Белый налет, который появляется после обработки, снимается ветошью. Далее приступают к окрашиванию изделия. Современные краски не только украшают элементы сооружения, но также защищают от негативных внешних факторов.

Створки с калиткой

Монтаж кованых ворот и калитки

Надежность и долговечность изделия зависят непосредственно от правильного монтажа. Для крепления профильные трубы заглубляют в землю, заливают цементом, дополнительно закрепляют кладкой камня или кирпича. С учетом значительной нагрузки при установке конструкции торопиться не стоит. Нужно выждать, пока фундамент полностью наберет прочность.

Схема для установки конструкции своими руками

Когда опоры будут закреплены, створки навешивают на петли. Чем створки тяжелей, тем большее количество петель требуется.

Подробную инструкцию по изготовлению и монтажу конструкции кованых ворот и калитки можно посмотреть на видео ниже.

Разновидности

Ворота со встроенной калиткой подразделяются на несколько разновидностей. Вариант зависит от типа открывания и используемых для изготовления материалов.

Откатные

Эскиз откатных систем с проемом для входа

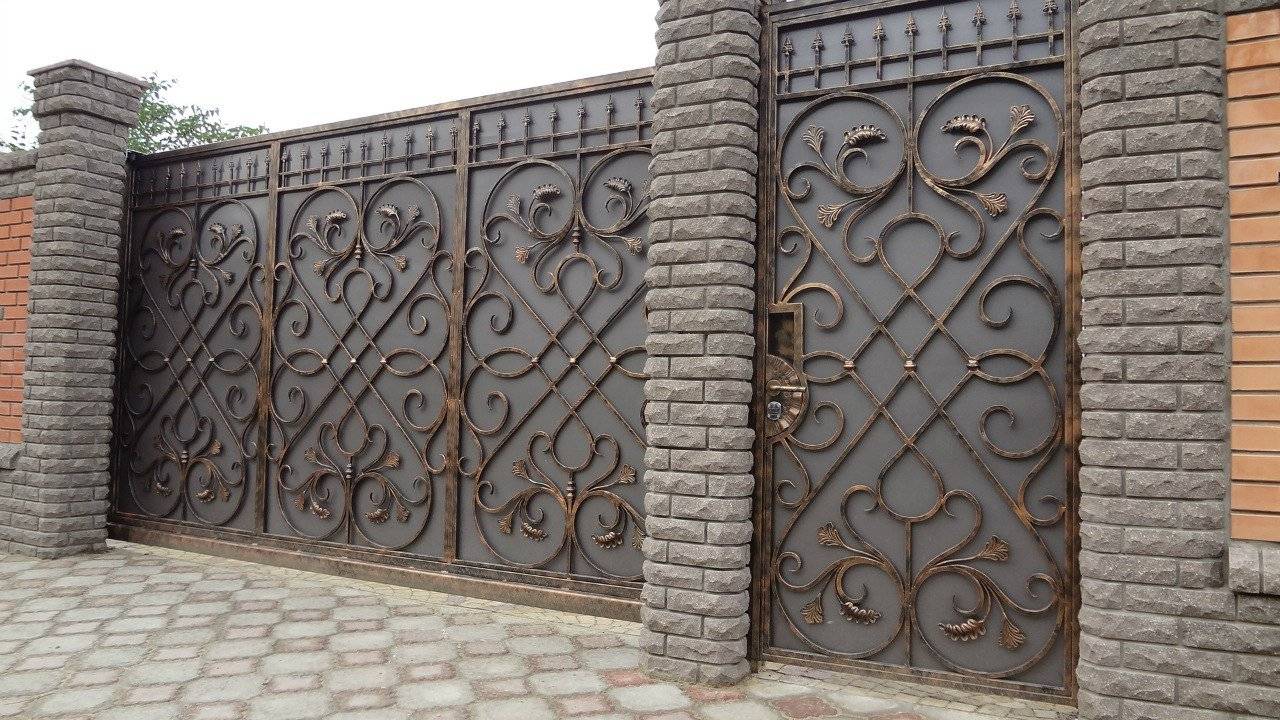

Откатные ворота с калиткой внутри – распространенный уличный вариант. Его используют часто, поскольку они удобны в эксплуатации и не требуют много места для нормального функционирования. Однако чтобы конструкция работала правильно, требуется ровная поверхность.

Составляющая часть таких ворот — направляющие для роликовых кареток полозья, специально предназначенные для упрощения их открывания и закрывания. Такие полозья приобретают в магазине строительных материалов и инструментов. Откатные ворота удобны в использовании, поскольку открываются и закрываются автоматически посредством двигателя и редуктора.

С автоматизацией

В эту конструкцию входят один или два электропривода, сигнальная лампа, антенна, блок управления, электромагнитный замок. Для работы конструкции к ней подводят электричество.

Распашные

Чертеж с размерами для распашных изделий

Еще одна разновидность ворот с калиткой во двор.

У этого типа есть преимущества по сравнению с другими:

• простота в эксплуатации;
• легкость установки;
• для максимальной защиты, возможность оснащения защитным устройством.

Но есть у них и серьезный недостаток — они требуют площади для нормального функционирования. Много проблем возникает при эксплуатации в зимнее время, когда рядом лежат снежные сугробы. Поэтому прежде чем выехать или выйти, придется убрать снег с площадки.

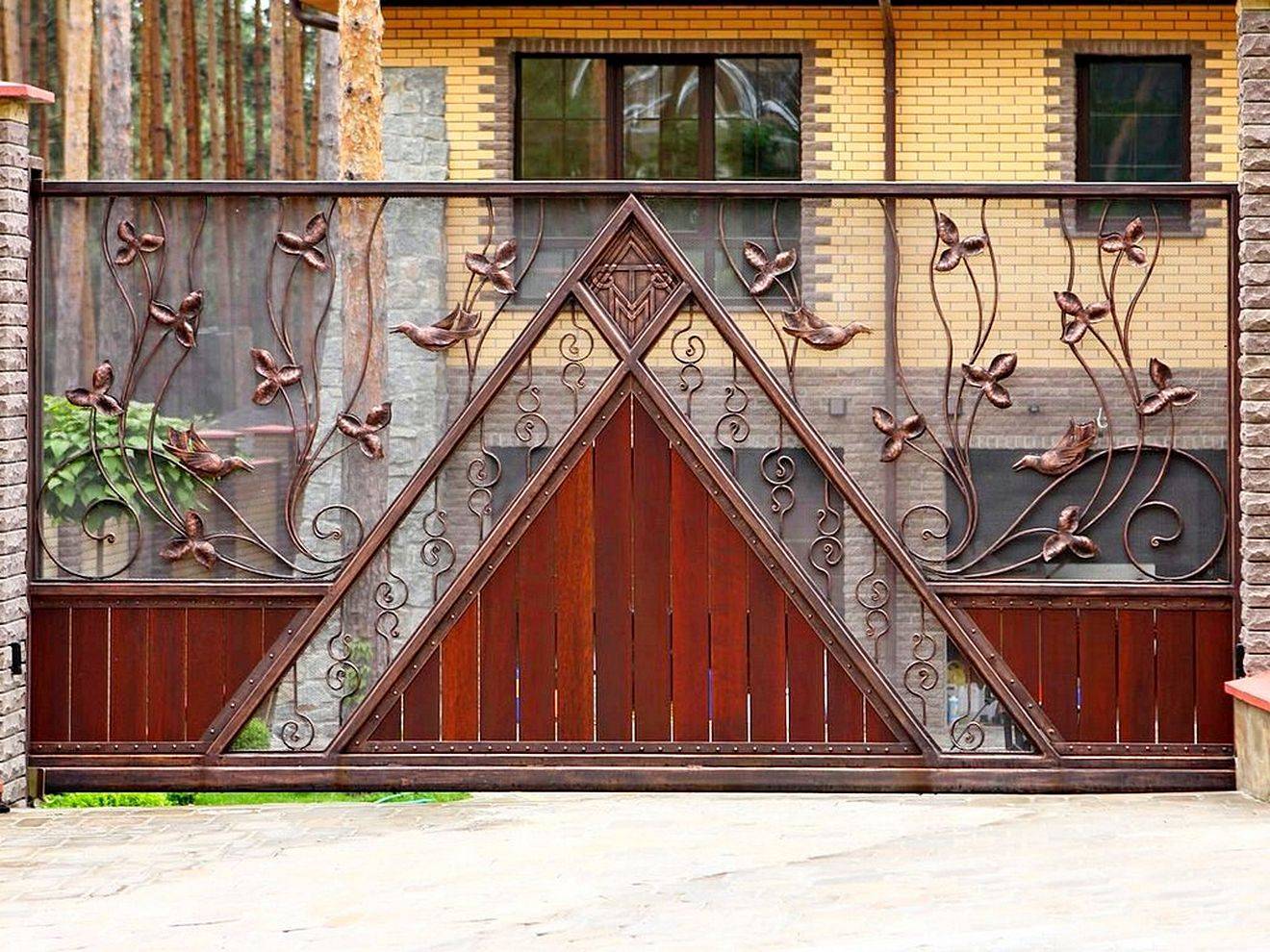

Ворота с калитками из древесины

Деревянные калитки и ворота отличаются привлекательным внешним видом и массивностью. Однако срок эксплуатации деревянных конструкций низкий. Это связано с тем, что дереву плохо рядом с негативными условиями окружающей среды.

Вред деревянным изделиям наносит контакт с водой. Поэтому прежде чем изготовить и установить деревянные ворота вокруг двора или дачного участка, нужно позаботиться об их защите. Для этого обрабатывают поверхность специальным веществом.

Также важно правильно подобрать саму породу древесины. Дуб, например, отличается устойчивостью к воздействию негативных факторов

Из профнастила

Вид изделий из профнастила

Легко устанавливаются, низкой стоимости, при этом высокого срока эксплуатации.

К достоинствам относятся:

• широкая цветовая гамма;
• стойкость к погодным условиям, придаваемая специальными полимерами защита от коррозии;
• небольшой вес конструкции;
• отсутствие необходимости создавать прочный каркас.
