Откатные ворота из профнастила: виды и порядок возведения.

Разновидности ворот из профнастила

Существует три основных разновидности ворот:

Распашные ворота

Открываются в горизонтально-поперечной плоскости. Самая распространенная конструкция, считающаяся классической. Ворота имеют петельную систему крепления и подходят как для помещений, так и для ограждений.

Подъемные ворота

Обычно открываются по направлению кверху и применяются в основном для помещений.Этот тип ворот имеет три подгруппы:

  1. Роллетные – пластичный профлист скользящий по жестким направляющим и складывающийся в компактный роллет. Имеет самое широкое распространение и применяется в качестве ворот для помещений, а также в виде штор-ставней для дверей, окон и других проемных элементов зданий.
  2. Секционные – складывающаяся или ползущая по направляющим система из жестких панелей-секций. Применяется в качестве ворот для помещений.
  3. Поворотные – система из единой жесткой секции и подъемно-поворотного механизма. Применяется в качестве ворот для помещений.

Чертежи

Перед тем, как начать монтаж, необходимо составить чертеж с указанием спецификации материалов. При составлении чертежа необходимо учитывать:

  • ширину и высоту створки;
  • тип ворот (стандартные или подвесные);
  • запланированные нагрузки и интенсивность эксплуатации;
  • тип опорных столбов;
  • необходимость использования автоматики.

Также во время составления чертежа учитываются:

  • сплошное полотно из профилированного листа используется только для лицевой части с небольшим заходом за забор, остальная часть створки выполняется в виде противовесной части, свариваемой из профилированной трубы и стального уголка;
  • длина противовеса должна быть достаточной для обеспечения устойчивости ворот, ее длина должна быть больше 33% от общей длины профлиста;
  • при составлении схемы створки учитывается, что рама изготавливается из профилированной трубы с сечением 60*30 мм или 40*40 мм (зависит от габаритов ворот), лаги будут иметь меньшее сечение, например, 40*20 мм.

Для изготовления противовеса можно использовать трубу или уголок, при этом для расчетов используется такая простая формула: длина полотна (листа профнастила) составляет L, общая длина с учетом рамы составляет L + 200, длина противовеса будет равна 0,4 * L. Согласно такой формуле, для изготовления четырехметровых ворот проемная часть будет равна 4200 мм (створка обязательно должна перекрывать проем на 100-200 мм в каждую сторону!). противовес будет иметь длину в 1800 мм, то есть в процентном соотношении консольная часть составляет 45% от общей проемной. Это полностью соответствует техническим требованиям к откатным воротам.

При составлении чертежа также необходимо учесть высоту рамы с направляющими, что можно рассмотреть на таком примере:

  • для ворот используется направляющая 70*60 мм;
  • ширина дорожного просвета составляет 75 мм;
  • высота для направляющей принимается равной 60 мм, при этом высота внешней трубы каркаса равна 30 мм, внутреннего каркаса – 40 мм.

При расчете общей высоты необходимо суммировать такие значения, как высота верхней направляющей, высота листа профнастила и труб каркаса, высота нижней направляющей трубы. Общая высота предполагает, что к полученному значению будет придавлена высота швеллера с роликовой кареткой.

Откатные ворота своими руками – монтаж

Можно приобрести уже готовые откатные ворота – в таком случае не придется самостоятельно варить основу/раму, зашивать ее отделочным материалом и ждать, пока полностью высохнет фундамент. Но можно и створку откатных ворот сделать своими руками – это не потребует внушительных финансовых затрат, да и время сушки фундамента пройдет незаметно. Причем, с работой по изготовлению рамы откатных ворот и отделки ее декоративным материалом справится даже человек с минимальным опытом в сварочном процессе.

Изготавливается рама из металлических труб, уголков и швеллеров – их можно приобрести даже в пункте приема металлолома, что будет практично и выгодно.

Не забудьте приобрести фурнитуру, которая будет приводить в действие весь механизм откатных ворот.

Пошаговая инструкция изготовления рамы откатных ворот:

  1. Подготавливаем материал – металлические детали нужно очистить от ржавчины и окалин – для этого используется «болгарка». Обязательно при работе используйте защитные очки – мелкие частицы ржавчины и окалин могут попасть в глаза, повредить их. Последний этап подготовительных работ – обезжиривание поверхности металлических фрагментов, которое выполняется с использованием растворителя.

Обратите внимание: специалисты рекомендуют именно на этапе подготовки материалов провести грунтовку металла. Многие игнорируют этот момент, но после сборки рамы будет проблемно тщательно прогрунтовать поверхность элементов в местах их соединения

  1. Приступаем к сварке несущей рамы. В принципе, каких-либо стандартов при выборе профилированной трубы нет – тут уж нужно исходить из своих возможностей: некоторые приобретают новый материал, некоторые пользуются услугами пунктов приема металлолома. Сначала свариваем несущую раму откатных ворот, затем навариваем обрешетку – она придаст каркасу прочности.

Обратите внимание: если планируется зашивать ворота с одной стороны, используя толстый материал, то внутреннюю трубу нужно сместить на край рамы. Если же планируется обшивать раму с двух сторон, то эта же труба должна располагаться посередине

  1. После изготовления каркаса нужно приварить несущую из набора фурнитуры, который был приобретен заранее. Учтите, что и направляющую, и трубы нужно приваривать к раме в шахматном порядке, прихватки должны быть не менее 20 мм и расположены на расстоянии 25 см. Только при соблюдении таких правил можно быть уверенным в прочности всей рамы откатных ворот, ее «не поведет» даже при длительном и агрессивном использовании.

Рекомендуется варить раму с «укосиной» — этим будет обеспечена устойчивость к ветровым нагрузкам.

После проведения сварочных работ нужно зачистить все сварочные швы и покрасить готовую конструкцию. Причем, специалисты рекомендуют использовать для этого алкидную краску – да, она стоит недешево, но зато перед ее нанесением ненужно проводить подготовительные работы и качество покрытия будет на самом высоком уровне.

Теперь нужно зашить раму любым декоративным материалом – это может быть профилированный лист, доски. Крепится обшивочный материал к каркасу с помощью саморезов, а если для проведения работы использовать шуруповерт или дрель, то процесс пройдет быстро и без проблем.

Монтаж откатных ворот из профилированного настила

В этой части рассмотрится сборка и монтаж откатных ворот с обшивкой из профилированного металла. Описываться будет монтаж именно консольного типа ворот, как наиболее сложного, функционального и популярного варианта из всех откатных систем.

Необходимые средства для сборки и монтажа откатных ворот

На начальном этапе проводится проектная работа, выполняются необходимые замеры, чертеж, подготовка инструментов и материалов.

Инструменты

Для сборки и монтажа металлических конструкций:

  • Углошлифовальная машина (болгарка);
  • Шуруповерт;
  • Аппарат сварочный;
  • Набор ключей.
  • Лопаты;
  • Лом;
  • Бур;
  • Уровень;
  • Причальный шнур.

Материалы

Для ворот:

  • Арматура;
  • Металлический швеллер;
  • Металлический уголок;
  • Металлическая обрештка;
  • Профнастил;
  • Фурнитура для ворот.

Для бетонирования:

  • Песок с минимальным содержанием балластных частиц;
  • Низколещадный малофракционный щебень;
  • Цемент марки М-400.

Изготовление ворот из пиломатериала

Для формирования каркаса потребуются доски толщиною 40 или 50 мм и шириною 150 мм. Лучше, если они будут сосновые. Их так же, как и в случае с профильной трубой, подрезают под ширину и высоту воротного проема.

Также на ровной плоскости, или на выставленных в одной горизонтальной плоскости кирпичах или блоках их собирают в каркас. Единственное отличие – соединение и крепление. Для этого концы стыкуемых элементов придется подготовить. То есть создать соединение – в пол доски. На фото ниже этот способ показан

Здесь очень важно точно выдержать размеры запилов. Для увеличения прочности крепления можно использовать металлические уголки, которые устанавливаются по углам каркасной конструкции. После чего все элементы собираются в прямоугольную конструкцию и соединяются между собой саморезами

Вместо последних можно использовать болты, под которые придется высверлить отверстия

После чего все элементы собираются в прямоугольную конструкцию и соединяются между собой саморезами. Вместо последних можно использовать болты, под которые придется высверлить отверстия.

Далее для придания жесткости собранных створок устанавливаются промежуточные элементы. Вариантов в плане конфигурации расположения этих элементов здесь также немало. Добавим, что в их качестве можно использовать доски толщиною 25-30 мм. Если обшивка деревянных ворот – доски, то промежуточный элемент может быть один, установленный по диагонали полотна. Жесткость создастся за счет самой обшивки.

Что касается последней, то чаще всего доски устанавливаются по вертикали. Их верхние торцы можно сделать прямыми, скругленными или придать любую другую формы для повышения декоративности деревянных ворот. Крепление – саморезы или болты.

Способы утепления

В качестве утеплителя для ворот на болтах, как правило, используется пенопласт. Вначале выполняется разметка. Далее острым ножом вырезают куски требуемого размера. Между профлистом и пенопластом необходимо оставить небольшой зазор при помощи брусьев. Закрепить их на металлической поверхности можно с помощью жидких гвоздей.

Пространство заполняется утеплителем. Стыки пенопласта обрабатывают строительной пеной. Мостики холода, которые остались на ребрах жесткости, можно закрыть фольгированным утеплителем.

Рядом с домом

Использование профлиста при изготовлении ворот без сварки позволяет значительно сэкономить и самостоятельно сделать надежное ограждение. Нужно только внимательно продумать устройство, правильно подойти к созданию проекта и точно соблюдать технологию.

Откатные ворота из профнастила: инструкция по изготовлению с фото процесса

Подобные конструкции пользуются особой популярностью из-за возможности экономии внутреннего пространства небольших дворов. Предлагаем разобраться с тонкостями монтажа откатных ворот из профнастила, познакомившись с фото, подробно описывающими процесс монтажа.

Для открытия откатной системы требуется минимум местаФОТО: content.onliner.by

Чертежи и схемы

Приступая к разработке схемы откатных ворот для частного дома из профнастила, стоит внимательно рассмотреть фото готовых конструкций и изучить их отличительные особенности. Это позволит лучше разобраться в особенностях и приобрести необходимые узлы. Такая система включает:

  • несущую платформу;
  • уловители;
  • несущие тележки;
  • накатной ролик;
  • плату, предотвращающую раскачивание створки в момент движения;
  • систему автоматики, если ворота решено сделать автоматическими.

Схема откатных воротФОТО: content.onliner.by

Инструкция по изготовлению

Монтажные работы начинаются с установки опорных столбов. Процесс аналогичен описанному для распашной системы. Глубина подготавливаемых ям в этом случае должна быть около метра.

Для его формирования потребуется швеллер шириной 14–22 см и арматура с поперечными размерами 15 мм. Работы выполняются в следующей последовательности:

  • из арматуры и швеллера изготавливаются армирующие элементы. Для этого пруты режутся на части и привариваются к полке швеллера;
  • выкапывается траншея, на дне которой формируется подушка из песка толщиной 15 см;
  • устанавливаются «банкетки» из арматуры;
  • готовится раствор бетона и заливается в подготовленную траншею. Даётся время для его полного застывания.

Фундамент должен быть достаточно прочнымФОТО: zabor-zabory.ru

Изготовление каркаса производится в следующей последовательности:

  • трубы отрезаются в размер согласно чертежу;
  • места соединение очищаются, обезжириваются, грунтуются и окрашиваются;
  • варится внешний каркас;
  • приваривается обрешётка, к которой будет крепиться профлист;
  • крепится отделочный материал.

Все основные комплектующие стоит приобрести заранееФОТО: vorotas.com.ua

Сборка конструкции осуществляется в следующей последовательности:

  • на ролики устанавливаем раму. Прихватываем её с помощью сварки, предварительно обеспечив требуемое пространственное положение. Выверив положение всех элементов, окончательно их привариваем;
  • привариваем уловители, концевой ролик;
  • контролируем положение накатного ролика. Он должен находить на уловитель;
  • проверяем геометрию каркаса;
  • обшиваем раму профнастилом.

Более детально с процессом сборки откатных ворот можно познакомиться в следующем видео:

Watch this video on YouTube

Watch this video on YouTube

Как рассчитать размеры металлических ворот?

Какие бы ворота вы не собирались устанавливать, их размеры нужно спланировать заранее. Это даст возможность рассчитать бюджет, который должен быть предусмотрен на эту статью расходов, а также предусмотреть, какой транспорт и каких размеров будет иметь возможность попасть на территорию двора или же в гараж. Попробуем прикинуть, какие размеры металлических ворот будут наиболее подходящими для того или иного типа.

Есть ли стандартная величина для ворот? Скорее всего, нет, но есть здравый смысл и прагматизм, который позволит вычислить ваши личные стандарты. Например, гараж – в нем не нужны ворота шириной 5 метров, если туда максимум будет заезжать 1 машина. А если 2? Тогда, может и нужны, а может быть лучше сделать 2 гаражных бокса с отдельными воротами каждый?

Для откатных ворот оптимальными размерами считаются три метра ширины и два высоты. Если же может понадобиться, чтобы на территорию заехала грузовая машина, тогда ширина должна быть уже 4 метра при той же высоте 2. Разница в цене будет в пределах одной-двух тысяч рублей.

Более чем достаточно будет размеров 4×2 и для распашных ворот. Но следует учитывать, что чем больше створки распашных автоматических ворот, тем дороже они будут стоить.

В секционных воротах очень индивидуальными являются расценки на секции, то есть шаг ширины и высоты. На это влияют технологические особенности каждого производителя. Кроме того, важным фактором, влияющим на цену, будет наличие или отсутствие утеплителя.

В рулонных воротах на размеры и цену влияют не какие-то стандартные ограничения, а ширина профиля, который будет применяться для определенных размеров.

Самыми популярными являются размеры металлических ворот 3×2 и 4×2 метра. Если вы решите заказать ворота шириной не 4, а 4,5 метров, то, скорее всего, разница в цене будет небольшой – около тысячи рублей. Но, если же решите изменить высоту и вместо общепринятых двух метров добавите те же полметра, разница будет более ощутимой – от 5 до 10 тысяч рублей.

Да, и если речь идет о въездных воротах, не забудьте о калитке. Она может как входить в указанную ширину и высоту, так и увеличивать общие размеры. Цена ворот со встроенной в стандартные размеры калиткой будет меньшей, чем стоимость ворот, площадь которых увеличивается за счет площади калитки.

Монтаж откатных ворот своими руками

Производить установку створки откатных ворот можно только после окончательного высыхания фундамента.

Сначала следует выставить ролики на направляющей и выставить створку по уровню. Делать это следует вдвоем или даже втроем, потому что после правильной установки следует прихватывать сваркой роликовые тележки к швеллеру. Конечно, их можно прикрепить при помощьи шпилек и гаек, но такой вариант монтажа в исполнении неопытного мастера займет гораздо больше времени (возможно, несколько дней), чем сварка.

Если в дальнейшем из-за неправильно выставленной тележки потребуется переделка, используйте для подрезания болгарку. Воротам это не нанесет никакого ущерба.

Следующий шаг – приваривание верхних поддерживающих роликов, установка концевого ролика и обоих улавливателей. Если опорные столбы из металла, улавливатели приваривать лучше к ним. В случае опор из другого материала, их следует приваривать к дополнительной трубе, прикрепленной к столбу, любым надежным способом (арматура, дюбеля, закладками).

Изготовление несущей рамы откатных ворот

Переходим к основному разделу статьи – как самому сделать откатные ворота для дачи, то есть будем разбираться непосредственно с процессом сборки.

Обратите внимание, что комплектующие для сборки можно закупать отдельно или готовыми наборами. Например, примеры таких готовых комплектов для сборки откатных ворот можно найти у производителя ворот и комплектующих «АЛЮТЕХ». В первую очередь надо изготовить раму

Для этого используется один из видов металлопрофиля. Сегодня мастера свое предпочтение отдают профильной трубе. С ней проще работать, плюс, этот материал обладает невысокой массой, но высокой несущей способностью

В первую очередь надо изготовить раму. Для этого используется один из видов металлопрофиля. Сегодня мастера свое предпочтение отдают профильной трубе. С ней проще работать, плюс, этот материал обладает невысокой массой, но высокой несущей способностью.

Рама собирается из двух каркасов, вставленных друг в друга. Внешний будет выполнять функции несущей конструкции, внутренний используется для обшивки и увеличения жесткости общего изделия. Поэтому для первого лучше использовать трубу сечением 60х30 мм, для второго 40х20 мм.

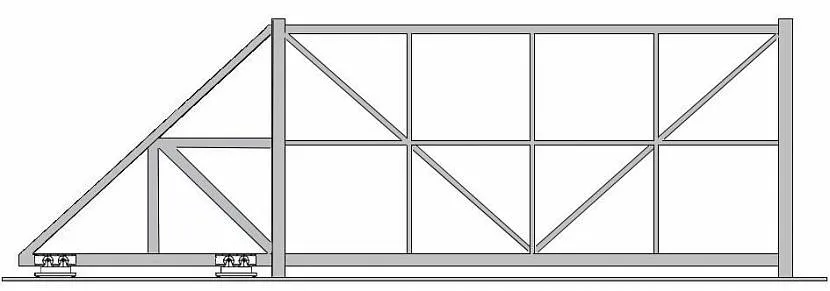

Вариант схемы рамы откатных ворот

Сначала собирается внешний каркас. Перед тем как сварить откатные ворота, имеется в виду каркасную конструкцию, необходимо определиться с размерами. С длиной все понятно, об это было написано выше. Что касается высоты, то оптимальный размерный диапазон – 1,8-2,0 м.

Поэтому профильная труба подрезается под эти размеры с учетом требуемого их количества

Обратите внимание, что нижняя направляющая должна иметь длину – ширина проема, плюс 40%. Верхняя должна равнять ширине проема

Отрезаются и две вертикальные стойки, а также наклонный элемент, который сформирует хвостовик.

Теперь потребуется ровная площадка, где все отрезанные трубы укладываются по месту своего расположения и привариваются друг к другу электросваркой.

Если спросить у мастера, как самому сделать раздвижные ворота, то он ваше внимание обратит на следующие требования к раме:

  • все углы конструкции должны быть прямыми;
  • само воротное полотно должно быть в одной плоскости без перекосов и искривлений;
  • швы делаются сплошными.


Рама из внешнего и внутреннего каркасов

Определяемся с размерами и проектируем чертеж

Чтобы правильно составить чертеж можно воспользоваться готовой схемой, взятой в интернете. Сначала нужно определиться с шириной проема, так как от этого зависят остальные размеры. При перпендикулярном въезде легковому автомобилю хватит 2,5 — 3 м. Грузовику или трактору потребуется не меньше 3,5 м. Если въезд возможен только под углом, ширина увеличивается в полтора раза. По условиям безопасности расстояние от наиболее выступающих элементов автомобиля до опорных столбов выбирается не менее 30 — 50 см. Оптимальной шириной проема, достаточной для удобного проезда всех видов транспорта, будет 4,5 м.

Ширина створки делается на 20 см больше размера проема, чтобы при закрытии по бокам не оставались щели. При установке нижний край створки приподнимается на 10 см от земли. Составляя чертежи, также необходимо учитывать толщину опорной балки, чтобы высота ворот была вровень с забором.

Чтобы створка при движении не проваливалась вниз, к ней приваривается откос, используемый как противовес. Его длину делают равной 0,5 ширины полотна. Всю нагрузку воспринимают опорные тележки, поэтому они крепятся к швеллеру, установленному на прочном бетонном фундаменте. Его также используют для монтажа электропривода дистанционного открытия ворот.

Чтобы правильно составить чертеж можно воспользоваться готовой схемой, взятой в интернете

Монтаж ворот

Переходим к следующему этапу – как установить откатные ворота:

  1. Надо установить каретки, входящие в фурнитуру откатных ворот. Их две. Располагать их надо на максимальном расстоянии друг от друга в пределах длины хвостовика.
  2. Вставляем в направляющую рамы ролики.
  3. Устанавливаем раму на каретки, выравниваем и привариваем последние к швеллеру, расположенному в фундаменте.
  4. Приваривать надо точечно, чтобы осталась возможность выровнять или что-то подправить. Если все нормально, варим сплошным швом.
  5. Далее привариваем верхние поддерживающие ролики и один концевой. А также уловители: верхний и нижний. Оба эти элемента фурнитуры крепятся сваркой к нащельнику – это профильная труба, которая сама приварена к закладным столба воротного проема. Если столб – это труба или швеллер, тогда прямо к ним.

Монтаж кареток фурнитуры откатных воротИ некоторые нюансы, которые необходимо знать, реализуя задачу – как сделать выдвижные ворота своими руками:

  • ролик концевой имеет стандартный размер – 110 мм, поэтому переднюю каретку устанавливают с учетом этого значения в сторону от проема;
  • дальнюю каретку устанавливают так, чтобы она не сбила заглушку;
  • чем больше пролет между каретками, тем лучше, но без особых усердий;
  • накатной ролик монтируется так, чтобы при открытии ворот он накатывался на нижний уловитель, таким способом добивается снижении нагрузки на ворота в их закрытом состоянии;
  • сегодня производители фурнитуры для откатных ворот предлагают каретки с регулирующими платформами, с их помощью можно выставлять в небольших пределах ворота по высоте, устранять перекосы.
