Комплект для откатных ворот: рекомендации специалиста по выбору качественного комплекта для изготовления раздвижных ворот

Как оснастить автоматикой

Оснащать конструкцию автоматическим механизмом можно только тогда, когда она легко и беспрепятственно перемещается.

Магазины продают автоматику только наборами. В ходе работ понадобятся те же самые инструменты, что и при монтаже конструкции.

Этапы:

• Рейку с зубчатой поверхностью прикладывают к трубе. Соединяют с шестеренкой привода, отмечая его месторасположение между роликовыми механизмами. При поднятии привода на некоторое расстояние, к закладной фиксируют стальную пластину;
• Сварочным аппаратом фиксируют основание автоматики к опорной площадке;
• Монтируют механизм;
• Открывают ворота, рейку фиксируют к направляющей. В длину она должна быть такой, чтобы в боковых положения образовывалось запасное расстояние до 10 см;
• На зубчатой рейке устанавливают концевики;
• Подсоединяют электричество;
• Монтируют фотоэлементы.

Нельзя напрочь забывать о безопасности. Рекомендуется на боковую стойку монтировать сигнальную лампочку. После ее установки, проверяют, правильно ли подсоединена проводка и приступают к подаче электропитания.

В роли привода для откатной конструкции может выступать шуруповерт или любой другой электрический двигатель, работающий с редуктором.

Возможность удаленного управления дает самая обычная, бюджетная сигнализация для машины.

Откатывающиеся ворота – не самый дешевый вариант, но можно сэкономить даже на них, если сделать их собственноручно, используя пошаговую инструкцию. Дистанционное управление – удобно, комфортно. А сама конструкция порадует надежностью и возможностью экономить свободное пространство.

Как рассчитать размеры металлических ворот?

Какие бы ворота вы не собирались устанавливать, их размеры нужно спланировать заранее. Это даст возможность рассчитать бюджет, который должен быть предусмотрен на эту статью расходов, а также предусмотреть, какой транспорт и каких размеров будет иметь возможность попасть на территорию двора или же в гараж. Попробуем прикинуть, какие размеры металлических ворот будут наиболее подходящими для того или иного типа.

Есть ли стандартная величина для ворот? Скорее всего, нет, но есть здравый смысл и прагматизм, который позволит вычислить ваши личные стандарты. Например, гараж – в нем не нужны ворота шириной 5 метров, если туда максимум будет заезжать 1 машина. А если 2? Тогда, может и нужны, а может быть лучше сделать 2 гаражных бокса с отдельными воротами каждый?

Для откатных ворот оптимальными размерами считаются три метра ширины и два высоты. Если же может понадобиться, чтобы на территорию заехала грузовая машина, тогда ширина должна быть уже 4 метра при той же высоте 2. Разница в цене будет в пределах одной-двух тысяч рублей.

Более чем достаточно будет размеров 4×2 и для распашных ворот. Но следует учитывать, что чем больше створки распашных автоматических ворот, тем дороже они будут стоить.

В секционных воротах очень индивидуальными являются расценки на секции, то есть шаг ширины и высоты. На это влияют технологические особенности каждого производителя. Кроме того, важным фактором, влияющим на цену, будет наличие или отсутствие утеплителя.

В рулонных воротах на размеры и цену влияют не какие-то стандартные ограничения, а ширина профиля, который будет применяться для определенных размеров.

Самыми популярными являются размеры металлических ворот 3×2 и 4×2 метра. Если вы решите заказать ворота шириной не 4, а 4,5 метров, то, скорее всего, разница в цене будет небольшой – около тысячи рублей. Но, если же решите изменить высоту и вместо общепринятых двух метров добавите те же полметра, разница будет более ощутимой – от 5 до 10 тысяч рублей.

Да, и если речь идет о въездных воротах, не забудьте о калитке. Она может как входить в указанную ширину и высоту, так и увеличивать общие размеры. Цена ворот со встроенной в стандартные размеры калиткой будет меньшей, чем стоимость ворот, площадь которых увеличивается за счет площади калитки.

Что будет влиять на подбор автоматики

Конечно же, от особенностей ворот следует отпираться в первую очередь, когда вы хотите установить себе автоматику на ваши откатные конструкции. Если вы произведёте подбор без подготовки и купите первую попавшуюся систему отката, тогда есть большой риск что она абсолютно никак не поможет вам справиться с задачей и просто не сможет сдвинуть с места большие и увесистые ворота.

Комплект автоматики для сдвижных ворот

Так что первым делом, вы обязательно должны учитывать ряд следующих причин, когда подбирается автоматика для откатных ворот:

• Масса движимой составляющей ограждения.
• Параметры установленного противовеса.
• Погодные условия, при которых система должна исправно и стабильно работать.
• Качество фурнитуры, которая применяется в ваших воротах.
• Качество монтажа.
• Интенсивность использования всей конструкции.

Теперь давайте разберём все перечисленные критерии по порядку, чтобы вы смогли получить более ясную и подробную картину.

Масса откатной конструкции

Начнём по порядку с массы откатной конструкции ворот. Этот показатель является одним из самых важных и больше всех влияет на подбираемую автоматику для них. Чем больше номинальная масса, тем больше должна быть как мощность, так как внутренняя начинка, которая отвечает за движение и принимает всю нагрузку на себя.

Параметры противовеса

Исходя из параметров противовеса, следует подбирать и максимально возможную длину, которую сможет лучше потянуть мотор автоматической системы. Как правило, противовес равен примерно семидесяти процентам от длины самих ворот, так что подбирая автоматику, вам необходимо добавить длину противовеса к длине ворот, и вы получите минимальный размер, который должна тянуть автоматика.

Климатические условия

Также вам обязательно необходимо учитывать те погодные условия, которые могут быть в вашем регионе

Особенно это важно в тех регионах, где очень повышенная влажность и дожди идут значительную часть года

В условиях Сибири в некоторых случаях бывает необходима установка дополнительного подогрева.

Помимо влаги, необходимо учитывать и минимальные температуры которые могут возникать в зимнее время года, и какое время такие температуры удерживаются. Учитывая все эти критерии, ваша механика должна без проблем выдерживать такие погодные условия и работать стабильно и без сбоев.

Качество фурнитуры

Учитывая то насколько качественную фурнитуру, вы установили на свои ворота, следует и лучше корректировать возможную работоспособность мотора. Для качественны хи дорогих фурнитур, вполне достаточно не слишком мощного мотора, без всяких усилителей и вспомогательных модификаций.

Для плохих фурнитур, которые открывают ворота с довольно сильным трением и трудом, тогда необходимо выбирать такой мотор, который способен выдерживать повышенные нагрузки и имеет большую тяговую способность.

Качество установки и интенсивность эксплуатации

Подбор автоматики также зависит и от качества монтажа. Чем более ровно и максимально точно будут установлены ваши новые откатные ограждения, тем меньше усилие должен сделать механизм для открытия.

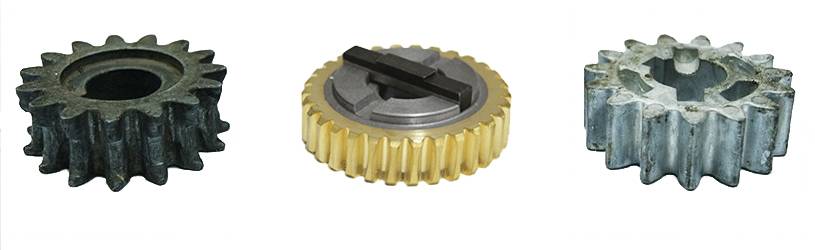

Использование в редукторе приводах пластиковых шестерней: 100% гарантия снижения эксплуатационного периода автоматики в 3 раза.

Интенсивность использования въезда, будет вторым по важности критерием, после массы откатной конструкции. Автоматика для откатных ворот came должна иметь износостойкие детали, чтобы лучше выдерживать повышенные условия эксплуатации

Необходимые материалы для монтажа

В зависимости от вида ворот потребуется выполнение различных работ по их установке.

Откатные ворота делают трех типов:

1. подвесные;
2. рельсовые;
3. консольные.

Подвесные достаточно просты в изготовлении и надежны, но требуют больших затрат металла и ограничивают въезд по высоте.

Рельсовая конструкция считается самой простой в изготовлении. На поверхность земли устанавливается рельса, по которой на роликах движутся откатные ворота. Такие ворота очень удобны тем, что не требуют много пространства для открывания. Но в тоже время они чувствительны к погодным условиям, и снег может надолго вывести их из строя.

Подвесные и рельсовые ворота просты по монтажу. Установить их под силу даже неспециалистам.

Грязь, мороз, лед и т.п. не будут оказывать никакого воздействия на раздвижную систему откатных консольных ворот.

Ворота третьего типа — консольные, требуют профессиональных навыков, но и лишены недостатков предыдущих видов.

Конструкция консольных ворот ничем не ограничивает их сверху, она не привязана к лежащему на земле рельсу. В нижней их части делается направляющая балка. К ней крепятся роликовые блоки, к которым на консолях подвешивают полотно ворот. Иногда балку с блоками устанавливают в середине либо вверху ворот. Такие ворота легко открываются. Им не страшны даже самые сильные снегопады. Но они требуют много места для установки, что иногда невозможно сделать.

Для установки откатных ворот требуется подготовить место. Для начала желательно определить, будут забор и ворота строиться на новом месте или будут использоваться старые закладки. Во втором случае надо убедится в надежности и прочности опорных столбов.

Опорный столб должен быть расположен таким образом, чтобы была возможность вырыть рядом с ним яму под фундамент, размерами 0.5 на 2 метра.

Ширину для откатных ворот делают в четыре метра. Это общеевропейский стандарт, под который изготавливают составляющие материалы.

Еще до начала монтажных работ нужно определиться с облицовочными материалами.

Каждый из них имеет разный вес, и в зависимости от веса заранее просчитываются силовые элементы, которые будут использованы для установки ворот.

Итак, вдоль забора копается яма под фундамент. Если предполагается, что ворота будут автоматические, то там размещается подводка для электрокабеля и система привода. Потом все бетонируется, но привод должен при этом остаться на поверхности.

Через неделю, после застывания бетона, ставят тележки с роликами, которые будут двигать ворота.

Створки начинают устанавливать только после того, как фундамент окончательно затвердел. Ролики выставляют по направляющей. После установки роликовые тележки приваривают к швеллеру. Далее устанавливают концевой ролик, улавливатели и верхние ролики.

Если потребуется автоматизация ворот, то покупается нужная фурнитура. Чтобы правильно подобрать привод — рассчитывается вес конструкции и ее размер.

Для автоматизации ворот потребуются:

• блок управления;
• электронный привод;
• элементы безопасности;
• рейка с зубчиками;
• пульт дистанционного управления;
• сигнальная лампа.

Монтаж электропривода делается следующим образом:

на швеллер устанавливается основание привода и прикручивается к нему болтами. Посередине привода крепят зубчатую рейку. Далее устанавливают концевые выключатели и подключают привод. Затем устанавливают фотоэлементы систем безопасности и присоединяют сигнальную лампу.

Выбор и монтаж электропривода желательно поручить специалистам.

Автоматика от разных производителей

Отправляясь на поиски подходящей автоматики, каждый человек сталкивается с большим ассортиментом в местах продаж. Представлена продукция от разных производителей, уже находящихся не первый год на рынке. Сложно сказать, какая лучше автоматика для откатных ворот. Каждый бренд имеет свои плюсы и минусы, преимущества и недостатки. Можно это проследить на примере наиболее популярных производителей: Came, Doorhan, Nice, Faac, An-motors, Hoermann.

Электропривод от итальянской фирмы Came пользуется большой популярностью. Он легко справляется со своей работой по открыванию и закрыванию ворот в летний период. Зимой могут возникнуть небольшие трудности – на концевых выключателях и зубчатой рейке образуется лед. Его можно удалить и автоматика опят будет исправно функционировать.

У электропривода Came внешняя шестерня выполнена из стали, внутренняя из фторопласта, который отличается износостойкостью и устойчивостью к высоким температурам. С помощью механических концевых выключателей автоматика отключается при попадании створки в конечную точку.

Электропривод для откатных ворот Nice полностью удовлетворяет запросам покупателей, которым нужна автоматика для облегченных ворот, весом 500 кг. Она будет стоить дешевле, хорошо справится с возложенными функциями, прослужит долго, если нагрузка на электропривод не превышает допустимые пределы, иначе не избежать быстрого износа внутренних шестерней, выполненных из пластика. Здесь также предусмотрены механические концевые выключатели.

Автоматика для откатных ворот Faac изготавливается в Италии и заслужила большое доверие со стороны покупателей. Она полностью приспособлена для использования в суровых зимних условиях, так как имеет большой запас мощности и магнитные выключатели, на которые не намерзает лед. Все детали выполнены из прочных, износостойких материалов. Внутренняя шестерня из латуни, внешняя сделана из стали. Становится примерно ясно, как подобрать автоматику для ворот, чтобы она соответствовала важным требованиям.

Перейти в категорию товаров

Как определить размеры подъемных ворот?

Стоимость ПВ сильно зависит от их габаритов. Чтобы заказать индивидуальную конструкцию или изготовить ее самостоятельно, нужно правильно рассчитать размеры.

К примеру, 180-200 сантиметров – это оптимальная ширина ворот для легкового автомобиля. Соответственно, ПВ должны быть чуть больше, чтобы при движении машина не повредилась. Для этого нужно с обеих сторон сделать запас где-то по 50 сантиметров. В итоге, ширина ворот достигнет трех метров. Этот принцип проходит и для расчета высоты конструкции. По стандарту высота проема достигает 210-250 сантиметров. Этот показатель можно брать за основу при выборе ворот.

Если вы хотите купить готовые ПВ, то каждый производитель имеет свои стандартные габариты. К примеру, белорусский производитель Alutech выпускает модели для притолоки 45-50 сантиметров, а у других изготовителей этот показатель равен 31 сантиметру. Используемый механизм также очень важен. Для этой роли могут использовать пружину растяжения или торсион. Производители пользуются своим собственным шагом, поэтому создают индивидуальные таблицы размеров ПВ.

Высота ворот для грузовых автомобилей должна учитывать габариты машины

Если решили ворота по особому проекту, тогда вам нужно точно определить размер ПВ. Лучше всего пригласить сотрудника фирмы на дом, чтобы он проделал все замеры, и вы смогли сразу решить все нюансы.

Рекомендации

Чтобы получить надежные и долговечные откатные ворота, следует руководиться несколькими простыми правилами:

1. Покупайте механизмы, которые оптимизированы друг к другу по всем параметрам.
2. Отдавайте предпочтение только продукции известных производителей, так как это является залогом долговечной работы.
3. Установка ворот и автоматики должна осуществляться только опытными специалистами. Желательно доверять это представителям магазина, где вы приобретали товар.

Выбор комплектующих для откатных ворот – это сложная операция, которую лучше осуществлять после консультации с опытным установщиком. Он сможет проанализировать все недостатки выбранной модели и подобрать оптимальный вариант.

Обзор фурнитуры для откатных ворот смотрите в следующем видео.

Выбор направляющей для откатных ворот

На первый взгляд, такая деталь, как направляющая, кажется простой, а выбор ее несложным. Но она выполняет самую важную функцию (несет на сбе полотно ворот), поэтому не стоит торопиться с принятием конечного решения. Балка отвечает за плавность движения ворот, уровень их шума и износостойкость ресурса.

При выборе данного элемента мы рекомендуем Вам акцентировать свое внимание на следующие параметры:

• Сечение детали по всей длине — не выбирайте вариант, где они разные, иначе ролик будет застревать.
• У хорошей направляющей верхняя часть параллельна нижней.
• Грани должны быть ровными и аккуратными.
• Для дополнительной гарантии длительной и качественной эксплуатации важную роль играет весовой запас балки, который в идеале должен быть больше веса конструкции в 1,5 раза.
• Выбирайте балку из специальной конструкционной стали, отличающейся особой прочностью, тогда не придется волноваться о том, выдержит она большие нагрузки или нет.
• Проверьте толщину профиля, некоторые производители экономят на расходных материалах, предлагая слишком тонкий и хрупкий вариант, не отличающийся долговечностью. В оптимальном варианте:
  • направляющий рельс для конструкций до 400 кг, должен иметь размер 60×70 мм. и толщину используемой стали 3,5–3,8 мм;
  • для конструкций до 800 кг. габариты направляющего элемента 90×75 мм. и толщина стали 4,4-5,5 мм;
  • для изделий более 800 кг, размеры от 130×135 мм. и толщина стали более 5-6 мм и дополнительно усиленный профиль (например Ролтэк МАКС).

Монтаж

Установка откатных ворот ДорХан происходит по инструкции в несколько этапов, согласно схеме.

Если покупатель ранее никогда не сталкивался с подобной работой, то собирать самому их не желательно, а лучше поручить специалистам, так как некоторые моменты требуют специализированных расчетов, а каждое действие должно быть четко выверено.

• Первым шагом будет подготовка и создание фундамента. Также сюда можно отнести устройство специальных опорных столбов, если это не было сделано ранее. Может быть так, что столбы уже стоят, так как заказчик просто меняет устаревшую и неудобную конструкцию на сдвижные ворота ДорХан.
• Столбы обязательно нужно углубить ниже уровня, на котором находится точка промерзания почвы. К зафиксированным закладным элементам крепятся сварным методом металлические опоры. Длина фундамента примерно равна половине планируемого (или существующего) проема.
• Для полного затвердевания бетона необходимо время – около двух недель, поэтому установка может несколько растянуться по своей продолжительности.
• Полотно крепится на раму каркаса необходимых размеров и устанавливается на несущую балку.
• Готовое полотно прикрепляется к опорным столбам. Установка на фундамент осуществляется с помощью опорных кареток.
• Далее монтируются все необходимые технологические детали – кронштейны, уловители и прочее.

В следующем видео вас ждет инструкция по монтажу откатных ворот ДорХан:

https://youtube.com/watch?v=P38HBWzJqi8

Автоматические ворота: особенности, достоинства и недостатки

Если не брать во внимание чересчур оригинальные конструкции, то все существующие ворота можно разделить на три группы:

• откатные;
• распашные;
• гаражные.

Распашные конструкции имеют самую богатую историю и знакомы всем по двум створкам, которые при помощи петель крепятся к боковым опорным столбам. Такие ворота отличаются простотой и надёжностью, но требуют места для открывания перед въездом на участок или во двор. Распахивающиеся створки являются незаменимым вариантом для узких проездов и в сравнении с другими конструкциями обладают максимальной надёжностью. Самый большой минус ворот этого типа заключается в повышенных требованиях к устойчивости боковых столбов. Недостаточная жёсткость стоек со временем приводит к их наклону, а это, в свою очередь, вызывает заклинивание створок. Недостатком является и то, что для их автоматизации потребуется пара синхронно работающих приводов, в то время как другие системы нуждаются лишь в одном исполнительном механизме.

Для автоматического открывания распашных ворот потребуется пара синхронно работающих приводов

Откатные ворота имеют полотно, которое можно отодвинуть в сторону буквально вплотную к забору. В зависимости от опорной поверхности, откатные системы делятся на три вида:

• консольные — полотно опирается на ролики, установленные на бетонном фундаменте за пределами площадки для проезда. Из всех откатных систем ворота с верхней направляющей и нижними роликовыми тележками сегодня считаются наиболее надёжными и практичными;

  Система «ролик-направляющая» для откатных ворот консольного типа

• рельсовые — створки опираются на ролики, которые передвигаются по установленной на проезжей части направляющей. Сегодня практически не используются, поскольку требуют идеально ровной площадки и постоянного ухода за рельсом;
• подвесные — с верхней направляющей, по которой на роликах передвигается створка. Их устанавливают там, где требуется полотно высотой более 2 м, а также при больших перепадах высот и на въездах для рельсового транспорта. При нехватке пространства по бокам от проезда подвесные ворота могут состоять из двух полотен.

Сдвижная система является наиболее практичной, поскольку не зависит от наличия места перед въездом.

Откатные ворота сегодня используются как в частных домовладениях, так и для оснащения автостоянок, открытых площадок и различных промышленных объектов

Что же касается минусов, то к ним можно отнести необходимость в обустройстве фундамента и более сложную, чем у распашных ворот, конструкцию. Кроме того, сдвигающееся в сторону полотно на узком участке не поставить — потребуется не менее 5 дополнительных метров в сторону от проезда. Несмотря на это именно откатные ворота легче всего поддаются автоматизации и отличаются самим высоким удобством и надёжностью в работе.

Хоть для обустройства гаража и подходят все описанные выше конструкции, «истинно гаражными» считаются подъёмно-поворотные, секционные и роллетные механизмы. Такие системы являются наиболее сложными для изготовления в кустарных условиях, поэтому домашними мастерами практически не используются.

Это интересно: Регулировка откатных ворот — познавайте с нами

Автоматика от разных производителей

Отправляясь на поиски подходящей автоматики, каждый человек сталкивается с большим ассортиментом в местах продаж. Представлена продукция от разных производителей, уже находящихся не первый год на рынке. Сложно сказать, какая лучше автоматика для откатных ворот. Каждый бренд имеет свои плюсы и минусы, преимущества и недостатки. Можно это проследить на примере наиболее популярных производителей: Came, Doorhan, Nice, Faac, An-motors, Hoermann.

Электропривод от итальянской фирмы Came пользуется большой популярностью. Он легко справляется со своей работой по открыванию и закрыванию ворот в летний период. Зимой могут возникнуть небольшие трудности – на концевых выключателях и зубчатой рейке образуется лед. Его можно удалить и автоматика опят будет исправно функционировать.

У электропривода Came внешняя шестерня выполнена из стали, внутренняя из фторопласта, который отличается износостойкостью и устойчивостью к высоким температурам. С помощью механических концевых выключателей автоматика отключается при попадании створки в конечную точку.

Электропривод для откатных ворот Nice полностью удовлетворяет запросам покупателей, которым нужна автоматика для облегченных ворот, весом 500 кг. Она будет стоить дешевле, хорошо справится с возложенными функциями, прослужит долго, если нагрузка на электропривод не превышает допустимые пределы, иначе не избежать быстрого износа внутренних шестерней, выполненных из пластика. Здесь также предусмотрены механические концевые выключатели.

Автоматика для откатных ворот Faac изготавливается в Италии и заслужила большое доверие со стороны покупателей. Она полностью приспособлена для использования в суровых зимних условиях, так как имеет большой запас мощности и магнитные выключатели, на которые не намерзает лед. Все детали выполнены из прочных, износостойких материалов. Внутренняя шестерня из латуни, внешняя сделана из стали. Становится примерно ясно, как подобрать автоматику для ворот, чтобы она соответствовала важным требованиям.

Перейти в категорию товаров

Производители

Качество откатных ворот зависит от надежности всех составляющих элементов

Поэтому так важно обращать внимание на рейтинг производителей таких систем

Обзор

Среди всего этого разнообразия следует выделить несколько популярных марок фурнитуры:

«Ролтэк». Компания уже давно занимается выпуском автоматики для откатных ворот, а также всех их составных элементов. Среди преимуществ можно выделить применение специальных смазок, которые позволяют комфортно эксплуатировать ролики, независимо от температуры окружающей среды. Все направляющие изготавливают из антикоррозийной стали, которая хорошо переносит практически любой вес створки. Производитель гарантирует работу системы на протяжении 5 лет.

Came. Компания выпускает на рынок как промышленные, так и бытовые модели, которые подойдут для решения любых современных задач. Среди положительных особенностей можно выделить оптимальное соотношение цены и качества, а также простоту монтажа. Качество материала является одним из самых лучших в Европе, но отличается продукция очень невысокой ценой.

Alutech. Продукция белоруской компании, которая имеет оптимальное соотношение цены и качества. Комплектующие могут дополняться створками, вес которых не превышает 800 кг. При изготовлении фурнитуры специалисты используют качественную оцинкованную сталь.

Что входит в комплект?

Откатные ворота отличаются практичностью, так как створка передвигается параллельно основному забору, не занимая место перед входом. Поэтому их применяют для обустройства проходных на промышленных или бизнес-предприятиях.

Сегодня существует несколько типов подобных конструкций, которые отличаются техническими нюансами. Но, независимо от этого, состоит такая система из нескольких основных комплектующих:

Закладная. Она представляет собой обычный металлический швеллер, который располагается в почве. Для придания прочности к нему приваривают арматурные прутья. Внешне вся эта конструкция напоминает букву «П», которая забетонирована в траншее. Длина подобной системы составляет половину размера проема. Консольные и подвесные ворота не оснащаются такими элементами.

• Уловители. Их разделяют на верхние и нижние системы. Первый тип предназначается для ограничения перемещения полотна перпендикулярно его основной плоскости. По-простому, с помощью верхних уловителей защищают конструкцию от сильного ветра в закрытом положении. Нижние конструкции используются для поддержки полотна. При движении оно наезжает на уловитель сверху, который частично воспринимает нагрузку.
• Накатной ролик. Его крепят на нижнем углу полотна таким образом, чтобы он попадал на нижний уловитель. Изготавливают продукцию из различных материалов, но в большинстве случаев для этого применяют пластик.

• Заглушки. Эти элементы используются для закрытия пустот направляющей трубы. Такой подход исключает попадание воды, мусора или снега внутрь. В свою очередь, подобная защита продлевает срок службы системы в несколько раз, а также не позволяет образоваться наледи на движущихся роликах.
• Полотно ворот. Практически всегда створки изготавливают из прочных металлических труб, способных выдерживать максимальные нагрузки и вес.

Сегодня откатные ворота очень часто комплектуют автоматическими системами перемещения. Автоматика не является обязательным атрибутом, но она присутствует практически всегда. Состоит эта система из нескольких основных устройств:

Электродвигатель. Данный механизм является основным, так именно он приводит в движение полотно. Устанавливают его на бетонном основании, а также дополняют специальными защитными кожухами, предотвращающими попадание влаги и мусора. Некоторые модели могут управляться удаленно, что дает множество преимуществ, позволяя практически полностью исключить участие человека в работе ворот.

• Концевые выключатели. Основной задачей подобных механизмов является управление работой электродвигателя. Технически это своеобразные реле, которые отключают подачу тока, когда ворота доходят в концевую точку.
• Защитный блок. Система состоит из множества электрических узлов, которые связаны между собой различными связями. Основной задачей является контроль работы электрического двигателя, а также предотвращение его перегрузки во время работы.

Обратите внимание, что не все комплекты обязательно включают все устройства и механизмы. Сегодня многие производители выпускают модификации, которые состоят из определенного набора элементов

Откатные ворота своими руками: этапы изготовления

Перед тем, как начинать работы, нужно убедиться в возможности установки откатной модели. Следует проверить:

• наличие достаточного количества незанятого пространства вдоль ограждения для нормальной эксплуатации подобного устройства;
• прямолинеен ли необходимый участок забора, поскольку ворота могут двигаться только по прямой;
• отсутствие калитки и неровностей рельефа в области движения полотна.

Проектирование: создание чертежей, расчет стоимости

Прежде, чем закупать материалы, нужно сделать схематичный чертёж, указать основные размеры, составить спецификацию. Если возникли затруднения, то стоит выбрать готовое решение из альбома производителей ворот.

К расчёту стоимости следует переходить после:

• проведения измерений проёма;
• выбора материала для обшивки и каркаса;
• оценки общего веса и решения вопроса с количеством створок.

Для упрощения задачи можно воспользоваться специальной программой.

Подготовка необходимых материалов и инструментов

Для возведения откатной конструкции своими руками нужны комплектующие. Их можно купить или сделать самим. Говоря об оборудовании, ничего особо сложного не потребуется – необходимые приспособления имеются даже у новичка.

Набор для изготовления включает в себя:

• нижнюю направляющую;
• поддерживающую скобу с роликами;
• пару роликовых опор;
• пару поддерживающих подставок роликовой платформы;
• опорный ролик;
• улавливатели;
• заглушки.

К выбору обшивки стоит подходить с учётом собственного вкуса и величины кошелька. Подойдёт ряд материалов:

• профнастил;
• листовая сталь;
• поликарбонат;
• вагонка;
• ковка;
• филёнка.

Поскольку при строительстве ворот не обойтись без бетонных работ, нужно запастись:

• ломом и лопатой;
• трамбовкой;
• сваркой;
• вёдрами для бетонного раствора;
• болгаркой;
• молотком и шуруповёртом;
• рожковыми ключами;
• малярными кистями;
• рулеткой.

При обшивке деревянными изделиями понадобятся слесарные инструменты. А ещё монтаж откатного устройства не возможен без профильных труб, швеллеров, толстого листового металла, стального прутка, песка, щебня и цемента.

Монтаж столбов

Стойки могут быть дубовыми, стальными, кирпичными, бетонными. Рекомендуемая глубина бетонирования столбов – 1 метр. При высоком уровне подземных вод необходим единый фундамент для всех опорных деталей устройства.

Для монтажа опор выполняют несколько действий:

1. Выкапывают яму.
2. Устанавливают в неё столб.
3. Выверяют вертикальность уровнем.
4. Бетонируют.

Заливка фундамента

Шаги при заливке фундамента:

1. Разметка на местности.
2. Выкопка траншеи
3. Изготовление закладкной из швеллера и прутков.
4. Установка опалубки и укладка армопояса.
5. Заливка бетонной смесью, трамбовка.

Через 28 суток бетон полностью затвердеет.

Изготовление створки

Несущий остов полотна изготавливают из профильных труб размером не менее 5*5 см. Инструкция:

1. Оборудовать ровную горизонтальную площадку.
2. Из труб и направляющего рельса сварить наружную раму.
3. К основанию полученной заготовки прикрепить составляющие заполняющего каркаса с помощью сварки.
4. Зачистить сварные швы шлифмашинкой.
5. Нанести на конструкцию грунтовку, а затем, после ёе высыхания, 2 – 3 слоя краски.
6. Обшить профнастилом.

Монтаж конструкции

Чтобы установить ворота откатного типа, необходимо:

• провести разметку;
• выставить поддерживающие площадки роликовых опор;
• установить ролики и полотно, чтобы проверить правильность монтажа столбов;
• снять створку и демонтировать тележки;
• приварить регулировочные пластины;
• вновь установить роликовые опоры и полотно;
• зафиксировать ворота в закрытом положении;
• выставить конструкцию «в горизонт»;
• прикрепить накатной ролик к направляющей;
• установить роликовый ограничитель на верхний край полотна;
• прикрутить сначала нижний, а потом верхний улавливатели;
• провести окончательную регулировку всех элементов;
• закрыть заглушкой торцевую часть направляющей;
• защитить и закрасить места сварки.
