Как установить автоматические гаражные ворота распашные и автоматику на них

Что стоит учесть при монтаже распашных ворот?

После установки металлических столбов, на них при помощи петель навешиваются каркасы будущих створок, с учетом всех необходимых зазоров.

Расстояние между створками позволяет оставаться калитке и воротам в исправном рабочем состоянии, при незначительном смещении столбов. Данный сдвиг может происходить из-за определенного движения грунта при смене времен года.

Уйти от этого процесса можно только с помощью жесткой рамы по всему каркасу распашных ворот, например, в гаражных металлических воротах это может ограничить проезд по высоте. Использование съемной планки и связки столбов с деталями всего ограждения, позволит свести до минимума данный процесс.

Ответим на вопрос: куда будут открываться ваши ворота? Для монтажа и установки это не имеет особого значения, а вот для удобства использования значительно влияет. Как правило, в ряде случаев открывание идет наружу. При данном варианте экономится внутренняя территория двора, а съемная планка не препятствует полному распахиванию ворот. При монтаже и установке распашных ворот своими руками нужно оставлять определенный просвет, с учетом холодного времени года.

Купить готовые ворота в Петровиче =>>

Характеристика и монтаж распашных ворот

Въездные распашные ворота очень экономичны, достаточно просты и удобны в использовании. Данную конструкцию наиболее часто используют для загородных коттеджей. Применяют их и на дачных и садовых участках, а также в разных производственных цехах, автосервисах, на территориях крупных производственных компаний.

За десятки лет использования, изменилась не только цена монтажа распашных ворот, но и применяемый материал, внешний вид, характерные особенности. Например, раньше данные ограждения выполняли в основном только из дерева. Сейчас же это долговечный и качественный металл. Наиболее часто при установке и монтаже распашных ворот можно встретить систему автоматизации.

Конструкцию распашных ворот можно разделить на две категории – с двумя створками и одной. При этом стоимость распашных ворот однопольного или двупольного типа существенно различается.

Существует и более распространенный вид конструкции ворот, который сочетает в себе две категории. В таких воротах есть две металлические створки и калитка. Данная конструкция позволяет экономить место и материал. И вам не потребуется создание дополнительного входа.

Также можно заказать установку и монтаж автоматики распашных ворот двупольного типа, а калитку поставить рядом.

По внешности распашные ворота могут быть полностью закрытыми, например, покрыты профлистом, или же быть ажурными кованными с применением художественного декора.

Автоматические ворота

Выше мы рассмотрели схему монтажа распашных ворот. И если вам надоело вручную постоянно закрывать и открывать створки, вы легко можете модернизировать их. На данный случай конструкторами были придуманы линейные автоматические электроприводы.

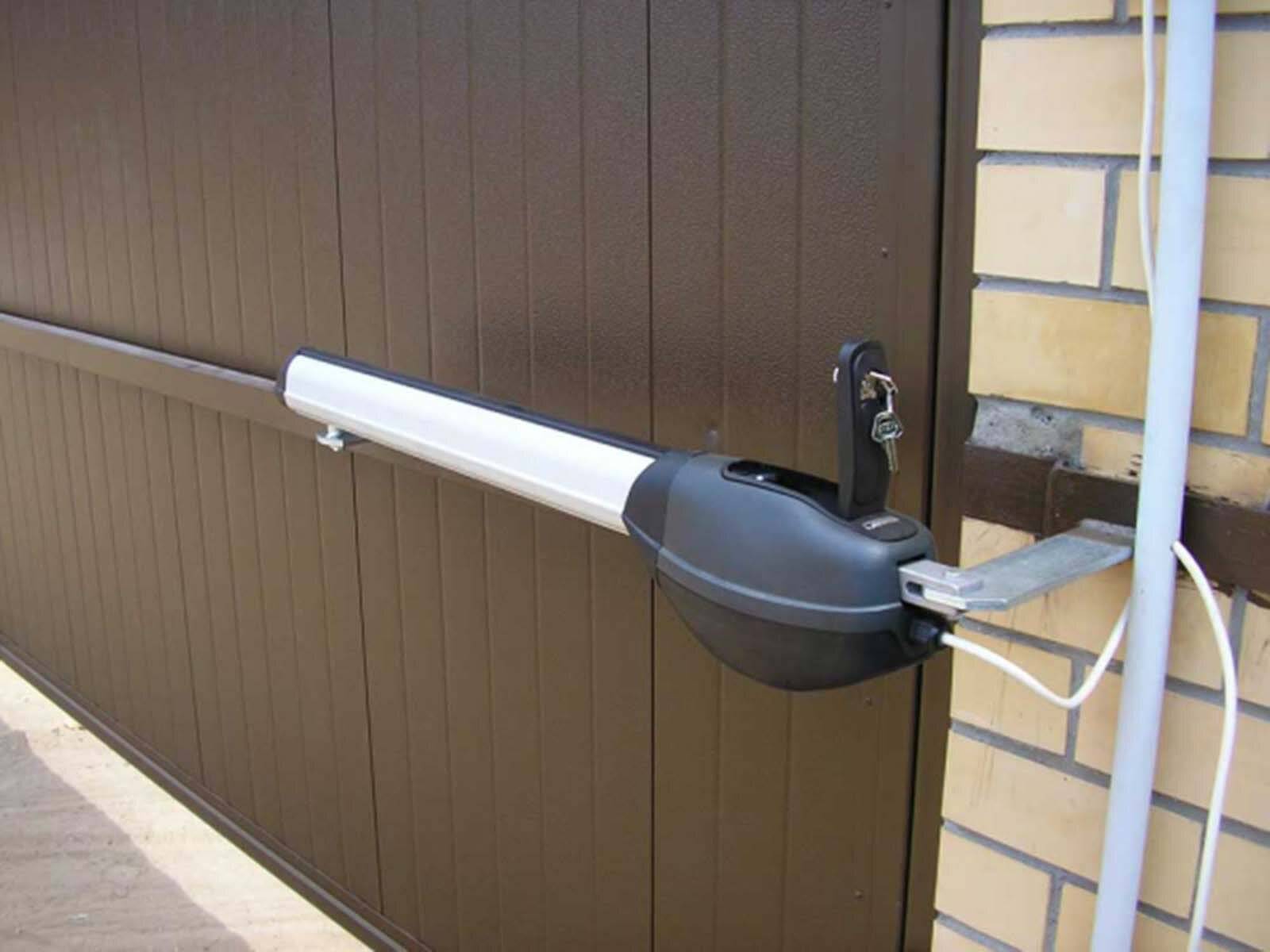

Данная система состоит из двух линейных электроприводов и блока управления, а также антенны, сигнальной лампы и электромагнитного замка. Стоит отметить, что автоматические распашные ворота подключают к обычной бытовой электрической сети переменного тока с напряжением в 220 Вт.

Достаточно важно до установки и монтажа автоматики заранее поставить несущие столбы. Желательно выполнить их из бетона либо из кирпича

На сегодняшний день существуют три основных варианта установки автоматических распашных ворот.

Все будет зависеть от направления открытия створа: вовнутрь, наружу или вовнутрь с доработкой несущих бетонных столбов. При каждом из них, установка автоматики идет в строго определенной последовательности. Иногда может потребоваться установка наружу, или на перспективу под будущую автоматизацию.

Блок управления системы может располагаться слева и справа, очень важно правильно подобрать все сечения проводов.
Купить готовые ворота в Петровиче =>>

Электропривод для установки обладает характерной особенностью, для него необходимо предусматривать определенное расстояние от несущего бетонного столба.

Если вы этого не предусмотрели и ворота необходимо выполнить вовнутрь, то просто аккуратно выдолбите и оформите места под них.

Работы по регулировке

Чтобы ворота правильно функционировали, придется заранее отрегулировать натяжение тросов. Регулировочные работы проводятся в такой последовательности:

  • Фиксация кронштейнов, установленных в нижней части ворот.
  • Закрепление шпонки на полотне.
  • Ставим ручку вала и поворачиваем ее, пока тросы не перестанут провисать. Для обеспечения оптимального уровня натяжения достаточно провернуть вал 2-3 раза.

После выполнения перечисленных действий тросы хорошо натянутся, и вороты будут правильно работать. Работы по регулировке тросов необходимо периодически повторять, так как со временем их натяжение может ослабнуть.

Этап 4. Установка секционных ворот

https://www.youtube.com/watch?v=GsUmF-ABH9Q

Установка гаражных секционных конструкций представляет собой следующий процесс:

удалить, укрепить существующее покрытие, если оно не отличается прочностью;
проверить горизонт пола (погрешность допускается не превышающая миллиметра);
нанести разметку в той области, где будут закреплены направляющие;
зафиксировать вертикальные профили, крепящиеся с помощью саморезов монтажного типа с длинной ножкой;
беря во внимание полосы, расположенные вертикально, ставят направляющие горизонтального типа. Рельсы должны стоять строго с соблюдением прямого угла, иначе полотно просто не поднимется;
собрать панели (если они не были поставлены в готовом виде), тщательно измерять все параметры, чтобы не допустить дальнейшего возникновения перекосов

При необходимости осуществления выравнивания, применять разного размера металлические прокладки. Дощечки, монтажную пену использовать строго запрещено;
прикрепить управляющие элементы, подъемный механизм (предварительно изучить инструкцию, представленную производителем);
проверить точность сделанных измерений;
когда панели установлены, зафиксировать другие элементы;
установить пружины, определяющие процесс функционирования воротной группы;
зафиксировать ограничители.

Когда речь идет об установке системы, имеющей возможность автоматически осуществлять управление конструкцией, понадобится монтаж привода, работающего от электрической сети. Чтобы правильным образом выполнить все монтажные работы, нужно предварительно изучить инструкцию, представленную производителем.

Установка торсионного механизма и направляющих

На начальном этапе монтажных работ должны установиться направляющие с торсионным механизмом.

Монтаж вертикальных направляющих

Крепление начинается с монтажа и последующей подрезки вставок для уплотнения конструкции. Специалисты советуют пользоваться вставками, которые продавались вместе с воротами, так как их не придется подрезать.

Когда уплотнительные материалы будут установлены, занимаются прикреплением нащельника с опорными стойками. При установке направляющих следят за тем, как расположен профиль. Его перекос по вертикали не должен превышать 1-2 миллиметра.

Монтаж горизонтальных направляющих

При выполнении монтажа придерживаются такой последовательности действий:

Прикрепление направляющих горизонтального типа к стойкам опор.
Соединение профилей к поверхности потолка при помощи подвеса.
Передний профиль удаляют от проема на 850 миллиметров, а задний — на 400 миллиметров.
Элементы, выступающие за пределы конструкции, осторожно подрезаются болгаркой.

Монтаж торсионного механизма

Монтажные работы должны выполняться с соблюдением инструкции, состоящей из нескольких этапов:

  • Монтаж механизма в опорные кронштейны.
  • Прикрепление к валу подшипников, состоящих из двух пружин.
  • Просверливание в барабане отверстия, в которое будет пропускаться трос.
  • Установка барабана на вал и фиксация троса при помощи крепежных болтов.
  • Регулировка интенсивности натяжения установленного троса.

Что представляют собой распашные ворота на дистанционном управлении

Работа распашной системы от дистанционного управления

Из всех типов автоматических ворот распашные – самые распространенные и наиболее привычные. Каркас их создается из жесткого профиля. Для обшивки применяются панели, которые могут быть изготовлены из дерева или металла. Можно применить и кованые решетки, но их покупку далеко не каждый может себе позволить.

Основными элементами конструкции любых распашных ворот являются:

  • столбы, к которым прикрепляются створки ворот;
  • сами створки (при желании, с врезной калиткой);
  • петли, посредством которых осуществляется крепление;
  • центральные и боковые упоры;
  • ручки для более удобного открывания и закрывания;
  • засов;
  • электроприводы с кронштейнами.

Столбы, к которым прикреплены створки, могут быть соединены друг с другом в верхней части с помощью уголка или швеллера. Обычно это делается, когда масса створок слишком большая. Соединение не позволяет столбам расходиться в разные стороны или, наоборот, сходиться.

Открывание распашных ворот осуществляется по классической схеме: пара створок распахивается в разные стороны. Для того чтобы контролировать процессы открывания и закрывания, используются специальные рычаги. На каждой створке имеются электрические приводы, от которых с помощью рычагов передается энергия.

Открываться автоматические распашные ворота могут в обе стороны: внутрь и наружу. С точки зрения пожаробезопасности, лучше установить створки таким образом, чтобы они открывались в сторону дороги. Это поможет избежать лишних неприятностей во время возможного пожара. Кроме того, ворота, открывающиеся наружу, выглядят более красиво. Главное, заранее перед их установкой позаботиться о том, чтобы было достаточно места для их открывания.

Также возможны автоматические распашные ворота вместе с врезной или отдельно стоящей калиткой. Открыванием калитки, как и воротами, можно управлять дистанционно. Она комплектуется электромеханическим замком. Стандартные размеры калиток – 1,8*0,8 м.

Пошаговая установка механизма распашных автоматических ворот своими руками

Когда мы решаем установить автоматику для распашных ворот, первым делом мы должны выбрать наиболее подходящую модель автоматики. В большинстве случаев покупается система с электродвигателем и шарнирным рычагом, способным перемещать ворота, чтобы они могли открываться и закрываться.

Мощность электродвигателя для распашных ворот и шарнирное сочленение рычага, который физически перемещает ворота, необходимо выбирать исходя из некоторых факторов, таких как: размер ворот, их вес и желаемый ход для движения открытия и закрытия. После того, как вы выбрали наиболее подходящий тип изделия, можно переходить к собственно установке двигателя для распашных ворот!

ШАГ 1: проверяем уровень и ход ворот. Для идеальной работы автоматики на распашных воротах нам потребуется выставить ворота в максимально нулевом положении, чтобы столбы не были завалены друг на друга или в разные стороны. Далее проверяем свободный ход петель, для полного счастья нужно их обильно смазать или заменить петли, если старые пришли в негодность. Для установки автоматики на ворота необходимо чтобы створки беспрепятственно и свободно перемещались по всей своей оси движения в разные стороны.

ШАГ 2: площадки под механизм. Теперь нам необходимо определиться с местом крепления электродвигателей с шарнирным механизмом. Обычно это делает чуть ниже средины ворот. Электродвигатели нужно максимально надежно закрепить на опорных столбах. Для этого необходимо сделать специальные площадки из стали не менее 3мм и закрепить их на столбах. А вообще, лучше купить уже готовые регулировочные площадки и установить их. Если опорные столбы металлические, то лучше всего будет приварить, а если бетонные или кирпичные, то закрепить на анкерные дюбеля так, чтобы это было на века!

ШАГ 3: монтаж распашного механизма. На данном этапе нашей пошаговой инструкции по установке распашных ворот своими руками мы фиксируем систему на ранее подготовленных площадках. Надежно стягиваем все болтами. При закрытых створках подводим шарнирный механизм к самим воротам, отмечаем место, где они будут крепиться и усиливаем его. Лучше всего это будет сделать из профильной трубы подходящего диаметра. Сварка- самый надежный вид крепления в данном случае. Далее необходимо будет сделать площадку из стали для фиксации шарнирного рычага к воротам.

ШАГ 4: проверка. Перед подключением электрической части всего механизма необходимо удостовериться, что по механической части все сделано нормально. Еще раз проверяем надежность крепления распашного механизма, открываем и закрываем двери вручную, если никаких проблем не выявлено, то переходим к сборке электрической части распашных ворот.

На данном этапе нашей простой пошаговой инструкции по монтажу распашных автоматических ворот мы выполнили все работы по механической части. На самом деле здесь нет ничего сложного. Никакая профессиональная подготовка и опыт и сноровка не нужны. Все это можно сделать своими руками и без помощи специалистов, имея в арсенале минимальный запас инструментов. Готовые комплекты автоматики продаются в свободном доступе в специализированных строительных магазинах.

Преимущества автоматических распашных ворот

Среди всех положительных характеристик автоматизированных распашных ворот отдельного внимания заслуживают несколько весомых преимуществ:

  1. Забота о человеке в плохую погоду. Для открытия-закрытия входной группы ему не нужно выходить из автомобиля или дома. Дополнительным плюсом послужит экономия времени.
  2. Моментальное открытие. На распахивание створок уходит около 15 секунд.
  3. Надежная фиксация приводом.
  4. Возможность подсветки придомовой территории.
  5. Надежность, долговечность и бесшумная работа устройства.
  6. Дополнительная безопасность, достигаемая за счет блокировки створок.
  7. Наличие ключа, позволяющего открывать ворота вручную при неожиданном отключении электроэнергии.

Автоматизировать входную конструкцию хозяин может на своё усмотрение. Производители и цены разнообразны, цели и материальные возможности потребителей также неодинаковы. В ходе многолетней работы доверие покупателей завоевали итальянские производители – Came, Nice, Faac. Компании выпускают качественный надежный товар, простой в монтаже и легкий в эксплуатации.

Для частного использования бренды предлагают несколько наименований электроприводов:

  • Toona;
  • Wingo;
  • Hyppo;
  • PopKCE.

К бюджетным моделям относится китайская продукция. Но не каждая азиатская компания следит за своей репутацией, поэтому шанс столкнуться с некачественным товаром повышается. Цена китайских электроприводов низкая, качество – невысокое. Рано или поздно привод потребует замены, т. к. в большинстве случаев бюджетные модели не поддаются ремонту.

Электроприводы марки An-Motors – это детище отечественной компании «Алютех». Устройства хорошо работают в любое время года и выдерживают зимние отрицательные температуры и высокую влажность. Выпускают их в Китае, но специалисты компании контролируют качество изделий и дают гарантию на хорошую службу.

Место установки

Устройства автоматизации обычно устанавливают на воротную створку, но для рычажных конструкций возможна и подземная установка

Поскольку для открытия требуется значительная нагрузка, критично важно, чтобы опорные столбы или колонны обладали большой прочностью и имели закладные для монтажа привода. Наиболее распространённый вариант — металлическая труба, обложенная кирпичом, и выведенные наружу приваренные детали для крепежа

Для рычажных систем, у которых усилие прилагается в одной точке створки, место установки не играет особой роли и определяется в основном удобством монтажа или эстетическими соображениями. Для линейных моделей, у которых усилие распределяется по всей ширине полотна, выбор оптимального места монтирования во многом зависит от парусности конструкции. Наиболее распространённые варианты — поверху или посредине воротной створки. В любом случае имеет смысл получить консультацию у продавца и получить понятные точные чертежи по установке купленного изделия.

Что нужно знать о секционных воротах?

Перед тем как перейти к инструкции по сборке и установке гаражных ворот, мы более подробно расскажем о секционных воротах. Понимая принцип работы и особенности их механизма, вы сможете произвести установку без лишних сложностей.

Секционные ворота представляют собой подъемный механизм, который убирает гибкое полотно ворот вверх. Само полотно представляет собой цельную створку, собранную из нескольких панелей (как правило – 4-6), которые соединяются между собой специальными петлями на шарнирах. Когда ворота открываются секции поднимаются и складываются друг на друга. Подъем происходит за счет барабанов и тросов, которые уравновешиваются пружинным механизмом.

Стандартные размеры секционных ворот для гаража:

  • высота – 2-6 м;
  • длина – до 5 м;
  • ширина секции – 35-61 мм.

Если есть возможность выбора, то лучше остановиться на минимально возможных для вас размерах. Ворота небольшого размера работают более стабильно и их легче устанавливать.

Преимущества секционных ворот:

  • такой тип ворот позволяет значительно сэкономить место, ведь они не требуют дополнительного пространства ни перед гаражом, ни внутри его;
  • секции из sandwich-панелей обладают высокой теплоизоляцией (0,5 Вт/кв.м) и звукоизоляцией (29 Дб);
  • секционные ворота обеспечивают надежную и долговечную герметизацию дверного проема (при условии качественной сборки);
  • универсальность ворот позволяет устанавливать их в проемах разных размеров, что делает их еще удобнее;
  • современные системы секционных ворот изготавливаются из негорючих материалов, что позволяет обеспечить безопасность в гараже;
  • на секции ворот можно нанести любой рисунок, что позволяет им вписаться в любой дизайн;
  • секционные ворота имеют довольно долгий гарантийный срок – до 10 лет;
  • для проведения ремонта достаточно будет заменить поврежденную секцию.

Недостатков у секционных ворот гораздо меньше, чем достоинств. К ним можно отнести относительно высокую стоимость и необходимость в перманентном обслуживании систем.

Многие автолюбители изготавливают секционные ворота своими руками. Это довольно трудоемкий процесс, требующий специальных материалов и навыков, так как самостоятельно спроектировать и создать систему таких ворот непросто. Довольно часто в попытках сэкономить, рукодельники только усложняют себе жизнь, ведь из-за несовершенства и сложности конструкций, такие самодельные ворота могут обойтись только дороже и работать нестабильно. Поэтому лучше довериться проверенным системам и купить уже готовые ворота, которые останется только установить.

Особенности, достоинства и недостатки

Встречаются автоматические ворота различных видов. Существуют конструкции оригинального типа со сложными механизмами

Но если не брать их во внимание, то всего есть три вида:

  • распашные;
  • откатные;
  • гаражные.

Перед тем, как сделать один из перечисленных типов автоматических ворот своими руками, стоит внимательно изучить их особенности, характеристики, плюсы и минусы.

Распашные автоматические ворота пользуются наибольшей популярностью. Представляет собой такая конструкция две створки, которые крепятся благодаря шарнирным петлям к стальному каркасу. Створки состоят из стального каркаса, обшитого листовой сталью или профилированным листом.

Достоинства таких ворот заключаются в простом и удобном монтаже, высоком уровне безопасности, доступной стоимости всех элементов конструкции. Недостатком конструкции является необходимость обеспечения свободного пространства для раскрытия створок. В зимний период это пространство нужно будет расчищать от снега.

Откатные ворота гораздо сложнее в эксплуатации, чем распашные. Суть работы данного типа походит на движение дверей шкафа-купе. Для этого над проемом ворот устанавливается направляющая, благодаря которой воротное полотно выполняет движение в сторону, открывая тем самым проезд. Для обеспечения полноценной работы выполняется установка специального улавливателя, который выполняет контроль за движением полотна.

Для изготовления откатных ворот используются панели, закрепленные на металлическом каркасе. Для снижения шума каркас заполняется полиуретаном.

К достоинствам откатных ворот относятся:

  1. удобная эксплуатация, особенно если сравнивать этот тип с распашными воротами;
  2. возможность свободного отката полотна без необходимости организации дополнительного свободного пространства;
  3. надежность в работе;
  4. красивый и стильный дизайн;
  5. длительный срок службы.

К недостаткам этого типа относятся высокая стоимость автоматики, необходимость организации аварийного открывания полотна в случае внезапного отключения электроэнергии.

Гаражные ворота, в свою очередь, делятся на 3 типа: секционные, подъемно-поворотные, роллетные. Эти типы практически невозможно сделать самостоятельно. Для этого необходимо иметь специальное оборудование и некоторые умения и навыки.

Этап 5. Проверка

Чтобы проверить правильность проведенных монтажных работ, нужно убедиться в том, что опущенное полотно не дает просветов или пробелов. Только так можно получить качественную работу уплотнителей в зимний период, защищающих помещения от воздействия атмосферных осадков.

Затем нужно внимательно осмотреть нижнюю панель. Уплотнитель, что зафиксирован внизу, должен максимальным образом прилегать к поверхности пола. При наличии зазоров, нужно провести проверку при помощи лазерного уровня. Когда дефект не относится к соблюдению уровня, нужно отрегулировать положение направляющих.

В последнюю очередь, проводится проверка балансировочных пружин. Они находятся на боковых частях профилей, либо торсионной балке (конкретное расположение зависит от площади исходного полотна). При поднятии системы на полтора метра, пружины можно увидеть, не поднимаясь, не опускаясь.

Монтаж автоматики для распашных ворот: основные правила и нюансы

Имеется множество вариантов производства воротных сооружений для въезда и выезда. Одни предпочитают откатные ворота, другие – распашные. Сегодня как раз речь пойдет о втором варианте.

Распашные конструкции могут выглядеть привлекательно и благородно. В качестве обшивки сооружения может быть использован любой материал: древесина, сталь, профлист, пластик и сэндвич-панели.

Для большего комфорта при эксплуатации современные ворота оснащают автоматическим механизмом. Произвести монтаж такой конструкции можно самостоятельно, но нужно владеть знаниями и опытом. Лучше в такой ситуации поручить дело специалистам. А мы представим нашу обзорную статью как инструкцию для тех, кто все же хочет попробовать свои силы.

Монтаж подъемной конструкции и элементов управления

Прежде чем установить подъемные конструкции, надо ознакомиться с особенностями их монтажа. Установка осуществляется следующим образом:

Конструкцию осторожно помещают в кронштейн, придерживая его изнутри.
Если при выполнении монтажных работ устанавливается вал, состоящий из двух частей, придется воспользоваться специальной муфтой для ручной регулировки натяжения троса.
Конструкция монтируется таким образом, чтобы петли, ролики не выступали за боковые части кронштейна. После этого на вале крепится стопорный элемент.
К кронштейну фиксируется пластина и подшипник, который отвечает за работу подъемного механизма.. Если элементы управления и подъемную конструкцию установят правильно, ворота будут открываться и закрываться равномерно и плавно

Если элементы управления и подъемную конструкцию установят правильно, ворота будут открываться и закрываться равномерно и плавно.

Автоматические распашные ворота

Установка автоматики на распашные ворота – это достаточно сложный процесс, требующий скрупулезности, большой аккуратности и, как правило, соответствующей квалификации. Даже специалисты некоторых воротных фирм могут часто допускать ошибки при выполнении монтажа автоматики вида распашных ворот, что приводит к некорректной работе.

Если вариант с откатной автоматикой, там достаточно будет установить на основание и только выставить соответствующий зазорный угол и промежуток, между элементами, а именно между звездочкой механизма привода и основной зубчатой рейкой, то будущую систему автоматики нужно выполнять с полноценным соблюдением множества критериев. Угловое положение кронштейна на установленном столбе, нахождение дополнительного кронштейна на самой створке, а положение этой створки относительно установленного столба.

Кроме того, вся распашная автоматика имеет больше электрических выводов и подключений и выставляемых на самой плате управления работы. Все эти факторы делают очень сложным правильную установку систем автоматики распашных ворот, для простых пользователей.

Но, если Вы готовы к данным трудностям, то не боитесь их и окончательно приняли для себя решение установки и полноценно автоматизировать свои ворота, тогда начнем.
