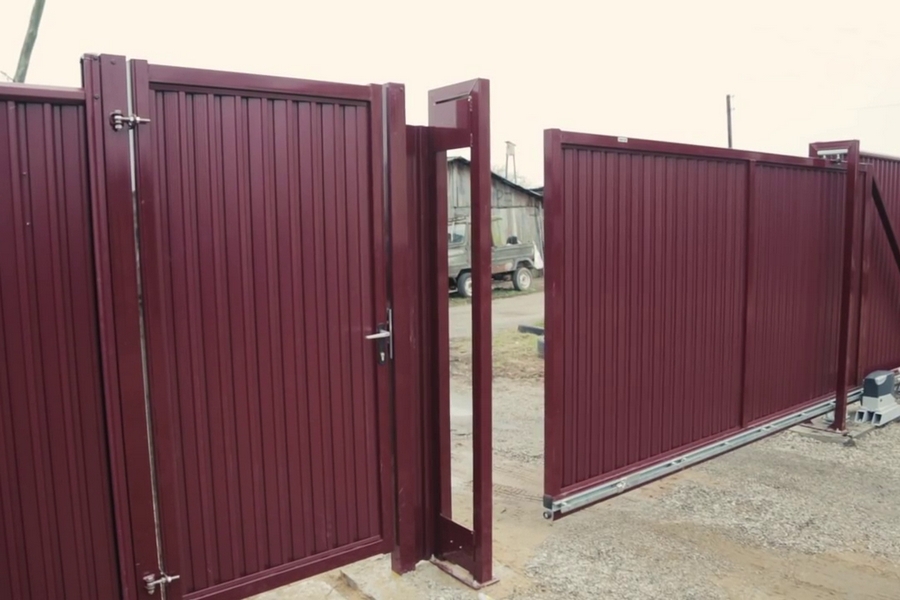

Откатные ворота с электроприводом своими руками

Монтаж роликовых тележек к швеллеру

Монтаж роликовых тележек

Роликовые тележки можно назвать самым важным механизмом, так как они должны выдерживать нагрузку всей конструкции, поэтому крепить их к швеллеру следует максимально надежно. Пластины для крепления роликов необходимо приварить к швеллеру. Все делают максимально ровно и в одной плоскости, чтобы ворота свободно двигались. Чтобы ровно их выставить, вы можете воспользоваться лазерным указателем или натянутым шнуром. Другой вариант – провести параллельную линию на фундаменте, которая будет касательной линией к краю пластины. Приваривать пластины следует посередине швеллера. Для этого отступите 15 см от края, ближе к проему и зафиксируйте первую пластину. Вторая пластина крепится на 10 см от противоположенного края.

Установленная роликовая опора

Теперь нужно закрепить роликовые тележки на пластине. Обычно они соединяются при помощи болтов и гайки. Затянуть их нужно надежно и установить ворота. Проверьте плавность хода, проведите контрольные замеры и отрегулируйте положение роликовых опор, чтобы выставить ворота идеально ровно. Для этого можете воспользоваться шнуром, который необходимо натянуть вдоль линии открытия ворот, на расстоянии 20 см от поверхности и 3 см от второго столба. Шнур будет служить ориентиром, который поможет выставить ворота идеально ровно.

Устройство откатных ворот

Схема откатных ворот

1. Направляющая балка
2. Опора роликовая (тележка)
3. Ролик концевой съёмный
4. Ловитель нижний
5. Ловитель верхний
6. Верхний фиксатор с роликами (кронштейн)
7. Подставка

На фундаменте для сдвижных (откатных) ворот установлены две несущие роликовые опоры. К нижнему краю полотна для откатных ворот приварена направляющая балка. Опоры воспринимают основную нагрузку от ворот и обеспечивают перемещение створки. Опоры монтируются на подставки либо при помощи закладных болтов.

В консольной части ворота устанавливаются на несущих роликовых опорах. Ролики опор находятся внутри несущей балки. Откатные ворота такой конструкции легко открывать вручную, она обеспечивает надежную работу привода в зимнее время.

Необходимое условие при изготовлении сдвижных ворот

Створка ворот должна быть жёсткой для того, чтобы выдерживать весовые и ветровые нагрузки. Полотно не должно изгибаться под собственным весом. Направляющая приваривается к жёсткой створке.

Чертежи откатных ворот

Для изготовления внешней рамы ворот используется профильная труба 60х40х2 мм, обрешетка изготавливается из трубы 20х20х1,5 мм. Чертеж рамы ворот для проема шириной 3 метра приведен ниже:

К готовой конструкции рамы ворот приваривается направляющая (на чертеже представлена направляющая «ЭКО» от РОЛТЭК)

Выбор комплектующих

Тип комплектующих для откатных металлических ворот подбирается исходя из общего веса устанавливаемых ворот, ширины перекрываемого проема и высоты плотна ворот. Основным элементом конструкции откатных ворот, определяющим работоспособность и долговечность является направляющая. Рекомендуем использовать комплектующие для ворот Ролтэк.

Изготовление и монтаж

Изготовить откатные самонесущие ворота своими руками и осуществить монтаж откатных ворот можно, зная некоторые особенности монтажа и конструкции откатных ворот. Полотно откатных ворот движется вдоль забора со стороны участка (дома). Поэтому необходимо предусмотреть место, куда будет откатываться полотно ворот.

На схеме — вариант с правой стороной отката ворот. Ворота движутся вдоль забора изнутри территории, поэтому надо предусмотреть, чтобы их движению не было помех. Расстояние, куда будут откатываться ворота должно быть больше ширины проема ворот на размер консольной части (часть, которая не закрывает проем и служит противовесом).

Длинна консольной части – это, примерно, 1/2 ширины проема. Соответственно участок, необходимый для движения ворот, в длину должен быть не менее, чем ширина проема *1,5 а в ширину, обычно, достаточно 400 мм. Если проем соответствует требованиям, то Вы можете установить откатные ворота.

Для монтажа откатных ворот своими руками потребуется:

1. Заложить фундамент: разметить яму и вынуть грунт, изготовить и установить закладной элемент, залить яму бетоном
2. Если ворота будут автоматизированы, сделать разводку кабелей
3. Установить ворота и ответный столб
4. Установить автоматику для откатных ворот

Выбор фурнитуры

После подготовки фундамента и «закладной» выбираются все необходимые комплектующие. К фурнитуре относятся:

• направляющий рельс длиной в 5-7 м;
• заглушки;
• пара роликовых кареток;
• захваты;
• концевой и верхние ролики.

Вначале следует определить длину рельса. Она должна составлять 1,5 ширины проема. Изделие в 1,3 ширины берется в двух случаях:

• если вес ворот незначительный (менее 250 кг);
• если недостаточно места для открывания.

Вся фурнитура обычно рассчитана на конкретный вес – примерно 500-800 кг. Если полотно обшивается профнастилом, то следует подбирать фурнитуру для веса в 350-400 кг. Но если материал, использованный для обшивки, весит много, то лучше остановить выбор на 800 кг.

Полотно будет «ездить» на роликах, металлических или пластиковых. При грамотной эксплуатации оба варианта прослужат достаточно долго, но все же предпочтительнее выбирать пластиковые – они издают меньше шума при открытии/закрытии ворот.

При покупке следует обращать внимание и на наличие верхнего захвата и резиновых заглушек

Делаем раздвижные ворота своими руками

Оборудование

Для начала нужно иметь весь необходимый инструмент и материал.

Инструменты, которые понадобятся в процессе изготовления раздвижных ворот:

1. Строительный миксер для бетона, аппарат для выполнения сварочных работ, машинка для шлифовки или болгарка;

Важно! Сварку необходимо выполнять в шахматные порядки. Иначе каркас может перегреться и деформироваться.

1. Все, что может понадобиться для кладки кирпичей;
2. Шуруповерт, ножницы для металла, дрель, перфоратор используются на этапе возведения каркаса и его обшивки;
3. Лопата, молоток, лом, понадобиться при выполнении земельных работ;
4. Стремянка, уровень, рулетка и гаечные ключи;
5. Инструменты для окрашивания.

Материалы

С инструментом обычно все просто, а вот подобрать материалы уже затруднительно.

Дело в том, что при подборе комплектующих по-отдельности, они могут просто не подойти друг к другу, а это скажется на качестве и функциональности конструкции.

Например, ворота будут перекошенными в одну сторону или будут заметны зазоры между элементами. Поэтому, если есть возможность, лучше купить комплектующие специальным набором, где все детали уже согласованы.

Есть много фирм, которые занимаются продажей таких комплектов с возможность доставки заказа на место.

Основные элементы комплекта раздвижных ворот

1. Каркас;
2. Несущая тележка;
3. Несущая балка;
4. Плато с роликами от боковых качаний;
5. Концевой ролик;
6. Ловушка концевого ролика.

Перед началом работы важно составить точные чертежи с указанием габаритных размеров конструкции и отметками просветов, расстояния для отката. Только тогда можно будет определиться с тем, как сделать ворота

Материалы для выполнения работ

1. Составляющие бетона: цемент, песок, щебень;
2. Для фундамента: арматура, швеллер, двутавр;
3. Для сбора опорных столбов: кирпичи, бетонные блоки или дерево;
4. Опорный каркас потребует металлический профиль;
5. Материал для наружной отделки. Например, листы профнастила.

Этапы сборки раздвижных ворот своими руками

1. Подготовка основы под ворота. Здесь нужно учитывать состав почвы на которой планируют монтировать конструкцию и массу самих полотен. Обычно верхний слой грунта убирают и устанавливают арматуру. Затем переходят к формированию фундамента под столбы и прокладке трубы с электрикой для автоматики.
2. Создание каркаса. Раму будущих ворот выполняют из профильной трубы. По низу полотна приваривается шина из набора для раздвижных ворот, а если ворота планируются автоматическими, то на шину крепится зубчатая рейка из того же комплекта. Крепеж должен быть приварен точно по горизонтали. Иначе неизбежна излишняя нагрузка на привод и, как следствие, скорая поломка.
3. Окрашивание ворот. В условиях самостоятельного исполнения ворот наиболее оптимальным будет метод распыления краски либо нанесение обычной кистью.
4. Монтаж несущих кареток с роликами и оставшихся элементов конструкции на забетонированный фундамент. Обычно для этого используют крупный анкерный болт или приваривают к закладному элементу.

После крепят улавливатели и накатной ролик к шине, верхний держатель полотна к столбу, а также зубчатую рейку.

1. Наполнение полотен и монтаж их на каретки. Заполняют полотна створок любым отделочным материалом. Например, из металллопрофиля, дерева или металлического штакетника.

Важно! Наполнение полотен следует выполнить до их монтажа.

Наполнение выполняется при помощи заклепок или саморезов.

1. Установка и наладка автоматического привода и системы безопасности.

Это были основные шаги в создании раздвижных ворот своими руками. На деле может оказаться гораздо больше манипуляций, это будет зависеть от выбранной модели.

Самодельные раздвижные ворота выйдут на порядок дешевле, чем заказ у коммерческой фирмы по розничной цене. Но придется приложить усилия и вникнуть в правила их возведения, чтобы потом не жалеть о сэкономленных средствах, а наслаждаться конструкцией.

Виды конструкций

Всего существует несколько видов конструкций:

• Подвесной тип пользуется популярностью за счет отличных характеристик, гарантирующих прочность и надежность конструкции. В данном случае полотно на роликовых тележках крепят к верхней горизонтальной опоре, располагающейся на пятиметровой высоте.
• Консольные откатные системы предназначены для установки в регионах со сложными климатическими условиями. Установка верхней балки здесь не требуется, фундамент служит точкой опоры и надежно удерживает вес конструкции. Воротам этого типа не страшны снежные заносы, сильный ветер и прочие неблагоприятные природные явления.
• Монтаж ворот на винтовых сваях занимает больше всего времени и сил. Сваи выступают в качестве несущих элементов, надежно удерживающих конструкцию.
• Эксплуатация механических ворот осуществляется ручным способом. Простые в установке, они не требуют больших финансовых вложений.
• Автоматические ворота оснащаются электрическим приводом и пультом ДУ. Автоматика идеально подходит, если пользоваться воротами приходиться часто.

Любой из вышеперечисленных типов конструкции отличается надежностью и долгим сроком эксплуатации.

Все детали собираются по инструкции, прилагаемой к роликам

Ролики для откатных ворот собирают своими руками по эскизу и точно следуя пошаговой инструкции от производителя. Работа это кропотливая, но выполнимая.

Для изготовления нужны:

• комплектующие для фурнитуры;
• опорные трубы;
• электродрель;
• стальные уголки;
• гаечный ключ, набор сверл.

Может понадобиться электропривод и аксессуары к нему.

Концевой ролик

Основная его задача – снимать нагрузку с основных роликов. Работает он вместе с нижним улавливателем и должен входить в него без проблем. Концевик выглядит как пластиковое кольцо, вращающееся в П-образном профиле. Вместо полимерного колеса может быть использовано стальное с подшипником. Ролик заезжает в нижний уловитель и распределяет весовую нагрузку полотна на две точки. Закрытые ворота опираются с одной стороны на роликовые каретки, с другой – на концевой ролик.

Роликовый кронштейн

Эта часть роликового механизма изготавливается обычно из оцинкованной стали. Устанавливается на нижнюю панель раздвижных ворот. Предназначение – защита полотна от падения в случае обрыва.

Верхний и нижний уловитель

Это фиксаторы, которые удерживают ворота в закрытом положении. Нижний улавливатель вместе с концевым роликом создает дополнительную фиксацию полотна. Уловители имеют толщину от 2 до 5 мм. Половина веса полотна ложится на нижние уловители.

Ограничитель бокового качания

Вертикальная поддержка в виде поддерживающих роликов используется для поддержания полотна без раскачивания от порывов ветра. Состоит ограничитель из полимерного колеса с креплениями.

Роликовые каретки

Особое внимание при монтаже раздвижных ворот нужно уделить этой детали. Именно на роликовую каретку ложится вес конструкции

По кареткам перемещается несущий профиль, к которому приварено воротное полотно. Каретки принимают на себя ударные и динамические нагрузки, передавая их на опоры. Некачественные ролики быстро разрушаются. Дешевые подшипники вызывают скрип при каждом открывании ворот. Для длительного использования лучше применять усиленные подшипники. Каретки могут быть с полимерными или металлическими роликами. Крепить их лучше на сварку, а не на шпильки и болты.

Рытье траншеи и подготовка фундамента

Процесс подготовки фундамента

Первым делом вам нужно выполнить подготовительные работы для устройства фундамента. Начните с планирования траншеи. Для этого придерживайтесь следующих советов:

От границы воротного проема отступите расстояние, которое равно половине ширины всего проезда. К примеру, ширина вашего проезда 4 м, тогда длина фундамента будет составлять 2 м от границы.
Ширина траншеи зависит от ширины конструкции самих ворот. К примеру, ширина ваших ворот 20 см, тогда траншею нужно рыть шириной на 10–15 см больше в две стороны, то есть 40–50 см.
Глубина является предметом споров для специалистов

Одни говорят, что важно углублять траншею ниже уровня промерзания, другие – что этот фактор совсем не влияет на будущий фундамент. По мнению первых, фундамент должен уходить вглубь на 1–1,5 м, по мнению вторых – 0,5–0,7 м будет достаточно

Какую глубину выберете вы, сугубо ваше решение. Рекомендуем делать его не больше 1 м.

После того как вы определились с размерами, при помощи лопаты выройте траншею в нужном месте. У вас должно получиться так, как на картинке ниже.

Монтажные работы

Сооружение каркаса

Трубы при помощи электроинструмента нарезают в соответствии с размерами, отмеченными в проекте. Далее собирается рама: методом сварки скрепляют все угловые соединения, приваривают стыковочные места. Сварные швы шлифуют, каркас проходят грунтовкой с антикоррозионными добавками и окрашивают алкидной эмалью.

Створку полотна зашивают с одной или с двух сторон. В первом варианте каркас приваривают вровень с лицевой частью рамы. Второй вариант предусматривает сварку посередине: в раму закладывают готовый каркас и проваривают небольшими участками. К раме, а точнее, к нижней ее части приваривают направляющие.

Обустройство фундамента

Для начала необходимо выполнить разметку для будущего фундамента. Далее выполняется установка ответного столба, чтобы не уменьшить проем, его располагают со стороны участка. Оставляют место под электрические кабели для подведения автоматики в дом.

Следующий этап – подготовка котлована, его глубина обычно не превышает 2 м. Далее по ширине рва закладывают швеллер. К швеллеру приваривают арматуру диаметром 12 мм. Закладка элемента выполняется арматурой вниз, швеллер устанавливают по уровню, параллельно открытию ворот. Бетонные работы выполняют только после укладки закладного элемента.

Установка ворот на участке

После полного застывания бетона можно приступать к установке ворот. Первоначально делают разметку. Далее две каретки размещают на некотором расстоянии друг от друга, а полотно ворот вставляют в направляющую рельсу. Систему необходимо отрегулировать, чтобы ворота не доезжали до края одной каретки примерно на 10 см.

После заваривания стыковочных участков каретки и закладной полости, выполняют установку оставшихся деталей: верхних роликов и металлической пластины на анкерных болтах. К столбу необходимо прикрепить отрезок трубы, на ней впоследствии будут установлены верхний и нижний ловители. По окончанию монтажных работ устанавливаются резиновые заглушки.

Об установке откатных ворот своими руками смотрите видео:

Выгоды автоматизации откатных ворот

Тут «Чем удобны откатные ворота с электроприводом?» мы уже затрагивали тему выгоды от автоматизации откатных ворот. Еще раз перечислим основные моменты.

Автоматика для откатных ворот – это 15 лет эксплуатации без дополнительных вложений

• Управление воротами дистанционно, быстро и удобно.
• Автоматика экономит ресурс ворот.
• Полезные опции для максимального комфорта: автозакрытие, работа в режиме калитки, управление дворовым освещением.
• Надежная защита территории.
• Автоматика позволяет регулировать скорость разгона и торможения створки.

Установив автоматику, вы сэкономите на ремонте и обслуживании откатных ворот, потому что она обеспечивает плавную работу конструкции.

Изготовление рельсовых откатных ворот своими руками

Рельсовыми они называются потому, что створки при открывании и закрывании своим нижним краем катятся на роликах по специальному рельсу. Им может служить полудюймовая водопроводная труба, приваренная к более крепкой балке. Ворота могут быть одностворчатыми или двухстворчатыми. Технология их изготовления от этого не меняется, просто перераспределяются некоторые линейные размеры, и удваивается количество опорных роликов.

ФОТО: youtube.comОткатные ворота ФОТО: youtube.comОткатные рельсовые ворота

Необходимые для работы инструменты и материалы

Для качественной и быстрой работы мастер должен иметь комплект необходимых инструментов и уметь ими пользоваться. В этот набор входят молоток, плоскогубцы, ножницы по металлу, рулетка, электродрель, электрозаклёпочник, сварочный аппарат, гаечные ключи и отвёртки.

Подготовка основания для двигательного механизма

Вдоль линии ворот в грунте проделана узкая щель. В неё укладывается профильная труба сечением 60×60×4 мм и длиной, равной удвоенной длине створки ворот. Затем она заливается бетоном. Конструкция является базой для нижней направляющей.

Установка опорных столбов и монтаж направляющих

На верхней части на рамку ворот приварена полудюймовая труба. Это верхняя направляющая. Она снизу вверх упирается в верхний ролик и не позволяет полотну ворот отклоняться от вертикали.

К верхней полке забетонированной профильной трубы приваривается полудюймовая круглая труба. Это и есть нижняя направляющая, по ней будут кататься опорные роли. Она должна не деформироваться и не изменять свой профиль в течение всей эксплуатации.

ФОТО: youtube.comНижняя направляющая рельсовых ворот

Изготовление полотна откатных ворот

Сначала рама выкладывается из уголков и швеллеров на верстаке. Все прямые углы выверяются по угольникам и прихватываются сваркой. Выкладывается и вымеряется четвёртый угол и тоже прихватывается сваркой. Промеряются диагонали прямоугольной рамы и, при необходимости, производится выравнивание. После этого выполняется окончательная сварка. В соответствии с чертежами устанавливаются диагональные растяжки и вертикальные поперечины. Всё приваривается. По окончании сварки швы зачищаются болгаркой, и всё изделие покрывается краской.

ФОТО: youtube.comИзготовление рамы ворот

ФОТО: youtube.comОкраска рамы ворот

Когда рама полностью сварена и покрашена, на неё укладываются листы профнастила. Его можно крепить точечной сваркой, болтиками и заклёпками. В этом случае используют электрозаклёпочник.

ФОТО: youtube.comКаркас ворот, обшитых профнастилом

Установка конструкции и фурнитуры

Створки ворот катятся по нижней направляющей на роликах. Для их установки сооружается несложная конструкция под названием «каретка». На одну створку устанавливают две каретки с роликами.  По одному ролику ставится сверху для удерживания створки ворот от наклона.

ФОТО: youtube.comОпора с роликом для рельсовых воротФОТО: youtube.comРолик, на котором катится створкаФОТО: youtube.comВерхний ролик

Все элементы конструкции покрываются антикоррозионной краской, они должны работать в любое время года как в мороз, так и в жару.

Статья по теме:

Установка откатных ворот

При самостоятельном монтаже ворот рекомендуем использовать регулировочные подставки, чтобы правильно установить полотно по вертикали и горизонтали. Зазор от земли должен быть не менее 10 сантиметров в расчете на подвижку грунта весной.

Регулировочные подставки устанавливаем на закладочный швеллер, «прихватываем» их точечной сваркой. Выравниваем полотно по горизонту, отпуская или поднимая регулировочные опоры. Задвигаем полотно на роликовые опоры и устанавливаем его в закрытое положение. Еще раз проверяем горизонтальное положение ворот.

Регулируем ролики, чтобы полотно легко скользило по направляющему профилю. Осталось установить концевые ролики и заглушки профиля.

Особое внимание следует уделить грамотному монтажу верхнего и нижнего уловителей откатных ворот. Как это делать, вы узнаете из инструкции к комплектующим для ворот

Вы следовали нашей инструкции, изготовили полотно откатных ворот своими руками, правильно установили автоматические ворота на своем участке. Комфортно и легко подъезжаете к гаражу или навесу. Сохраните такой результат надолго – автоматические ворота требуют ухода. Вовремя смазывайте ролики, очищайте их от грязи, проверяйте электрооборудование и фотоэлементы. Подъездные пути к воротам уложите прочной плиткой и содержите их в образцовом порядке. Безаварийная эксплуатация автоматических ворот в этом случае вам гарантирована.

Как осуществляется движение конструкции

Перед началом строительства необходимо продумать, в какую сторону будут откатываться ворота, рассчитать свободное место

Особенно важно наличие свободного места при создании консольной конструкции, требующей в полтора раза больше места

Рама движется по роликам, находящихся на горизонтальной направляющей. Ролики могут размещаться как на самом полотне, так и на неподвижной раме. В конечной точке, при закрытой створке, полотно фиксируется нижним и верхним ловителями. Тем самым снижается нагрузка на саму конструкцию.

Установив самостоятельно ручные откатные ворота, вы сможете долгие годы комфортно пользоваться данной конструкцией, которая не будет зависеть от наличия электричества.

Преимущества откатных ворот

Существует множество причин популярности таких изделий

Для частных домов и небольших загородных участков важно как можно экономнее использовать пространство, с чем распашные ворота с электроприводом справляются не лучшим образом, а откатные модели, например, поставляемые российской компанией Дорхан (DoorHan) подходят идеально. Кроме того они отличаются универсальностью и гибкостью монтажа практически в любой проем

Среди особенностей и достоинств современных откатных и роллетных ворот можно выделить:

• возможность изготовления по индивидуальным замерам заказчика (электропривод для ворот тоже может быть подобран индивидуально);
• значительная экономия пространства перед воротами за счет сдвигания створок в стороны или роллетов вверх (для распашных ворот может понадобиться больше десяти метров в зависимости от ширины проема);
• не требуется тщательная очистка снега перед въездом;
• невосприимчивость к ветровым нагрузкам;
• универсальность применения, как для частных домовладений, так и для крупных промышленных предприятий;
• надежность и долгий срок эксплуатации.

Предлагаемые сейчас на рынке стандартные габариты для откатных ворот (для гаражных ворот и для секционных ворот) – до восьми метров в ширину и до шести метров в высоту. Современные откатные ворота без электропривода с легкостью может открывать и закрывать даже подросток или хрупкая девушка, а монтаж электропривода позволяет и вовсе упростить управление до нажатия одной кнопки на пульте.

Монтаж ворот

Переходим к следующему этапу – как установить откатные ворота:

1. Надо установить каретки, входящие в фурнитуру откатных ворот. Их две. Располагать их надо на максимальном расстоянии друг от друга в пределах длины хвостовика.
2. Вставляем в направляющую рамы ролики.
3. Устанавливаем раму на каретки, выравниваем и привариваем последние к швеллеру, расположенному в фундаменте.
4. Приваривать надо точечно, чтобы осталась возможность выровнять или что-то подправить. Если все нормально, варим сплошным швом.
5. Далее привариваем верхние поддерживающие ролики и один концевой. А также уловители: верхний и нижний. Оба эти элемента фурнитуры крепятся сваркой к нащельнику – это профильная труба, которая сама приварена к закладным столба воротного проема. Если столб – это труба или швеллер, тогда прямо к ним.

Монтаж кареток фурнитуры откатных ворот

И некоторые нюансы, которые необходимо знать, реализуя задачу – как сделать выдвижные ворота своими руками:

• ролик концевой имеет стандартный размер – 110 мм, поэтому переднюю каретку устанавливают с учетом этого значения в сторону от проема;
• дальнюю каретку устанавливают так, чтобы она не сбила заглушку;
• чем больше пролет между каретками, тем лучше, но без особых усердий;
• накатной ролик монтируется так, чтобы при открытии ворот он накатывался на нижний уловитель, таким способом добивается снижении нагрузки на ворота в их закрытом состоянии;
• сегодня производители фурнитуры для откатных ворот предлагают каретки с регулирующими платформами, с их помощью можно выставлять в небольших пределах ворота по высоте, устранять перекосы.

Видео описание

В видео показано, как установить откатные ворота своими руками, поэтапно:

На этом можно считать, что ответ на вопрос, как сделать раздвижные ворота, был дан полностью

Конечно, есть множество дополнительных нюансов, на которые надо обращать внимание. Но, как показывает практика, у каждого мастера с большим опытом свой подход к реализации поставленной задачи

Поэтому тот, кто решает задачу, как сделать раздвижные ворота своими руками, должен понимать, что качество конечного результата – это опыт проведения строительных операций этого типа, плюс навыки работы с инструментами: электросварочный аппарат, болгарка и прочие.

Регулируемая по высоте каретка

Заключение

Итак, мы разобрали тему – как сделать сдвижные ворота своими руками. Поэтапно рассмотрели не только сборку рамы, обшивку и монтаж, но и обозначили строительные процессы, связанные с установкой столбов воротного проема и закладкой фундамента под саму воротную конструкцию. Отметим, что все эти процессы не такие простые, как это может показаться на первый взгляд. Поэтому стоит рассмотреть вариант привлечения специалистов, чем испытывать судьбу и испортить приобретенные материалы.

Изготовление полотна откатных ворот своими руками

Специалисты рекомендуют идеальные размеры полотна откатных ворот:

• Въездной проем шириной четыре метра
• Рама из металлопрофиля 4,4 метра на 2 метра
• Треугольная косынка длиной 1,6 метра и высотой – 2.

Внешняя рама полотна ворот изготавливается из металлической трубы 6 на 4 сантиметра толщиной не менее двух миллиметров. Для обрешетки подойдет более узкий профиль квадратного сечения 2 на 2. Необходимо четыре трубы высотой два метра и одна горизонтальная направляющая длиной 4,4 метра. Отдельно для косынки потребуется 1,6 метра металлопрофиля прямоугольного сечения и такая же диагональ.

При помощи сварки соединяем все детали, чтобы получить жесткую конструкцию. Тщательно обрабатываем места сварки, все участки трубы, где есть ржавчина и окалина. Грунтуем трубы и окрашиваем их в два-три слоя.

Обшиваем окрашенную раму стеновым профилированным листом или сотовым поликарбонатом. Получаем относительно легкую конструкцию, которая не потребует мощного электропривода. Это еще одна статья экономии при изготовлении ворот своими руками.

Совет: можно рассмотреть другие варианты обшивки рамы откатных ворот – дерево, кованый металл, легкий пластик.

К готовой раме ворот привариваем направляющую из наших комплектующих.

Разновидности откатных ворот

Для постоянного использования рекомендуется устанавливать автоматические ворота, которые открываются нажатием кнопки на пульте дистанционного управления. Бывают также откатные ворота без электропривода, открывать и закрывать которые необходимо вручную, прикладывая порой немалые усилия. Это не всегда удобно, хоть и стоит механическая конструкция дешевле. В обоих случаях главное, чтобы у ворот была устойчивая основа и надежный откатный механизм.

По конструкционным особенностям откатные ворота можно разделить на такие категории:

Подвесного типа – отличаются массивностью и в то же время высокой надежностью. Полотно таких откатных ворот с электроприводом монтируется на закрепленную над проездом балку, которая также является ограничителем высоты въезда, что может стать проблемой для нестандартного и крупногабаритного транспорта;
Консольного типа – идеальный вариант для отечественных погодных условий. Они не имеют подвесных балок сверху и направляющих рельсов снизу, поэтому грязь и снежные заносы им не страшны. Полотно для откатных ворот расположено по бокам проема на специальных тележках, установленных на прочном фундаменте. Низ рамы закреплен на профиле из сверхпрочной стали, создающем противовес, что позволяет воротам плавно кататься по консольным рейкам. Покупка и установка откатных ворот такого типа может обойтись недешево, особенно если используется мощный электромотор. Кроме того, требуется предварительная подготовка грунта;
На винтовых сваях – отличаются простотой монтажа, надежностью и долговечностью. Несущая конструкция откатных ворот с электроприводом устанавливается с помощью вкручивающихся в землю железных свай. Их необходимо закрепить на глубине ниже границы промерзания грунта;
На откатном ролике – устанавливаются на профиле, напоминающем трамвайные рельсы. Используемая профильная труба обладает достаточной жесткостью и стойкостью, чтобы обеспечит долгий срок службы ворот без поломок и деформации. Наличие противовеса такой механизм не предусматривает

Плавное передвижение и защита от качания обеспечиваются с помощью высококачественных подшипников, что особенно важно, если откатные ворота без электропривода.

Конструкция электрическая для открывания и закрывания въездных или гаражных секционных ворот может быть оборудована специальной автоматической защитой, останавливающей движение створок при обнаружении препятствия.

Заключение

Простой вывод из данной информации — монтаж откатных ворот с электроприводом своими руками довольно сложная задача. Если человек имеет мало опыта, то лучше обратиться в специальные организации, которые выполнят все замеры, монтажные работы на высшем уровне. Установив электропривод на ворота откатного типа значительно повышается пропускная способность и общая эффективность пропускного пункта.

Решив выполнить установку откатных ворот с электроприводом своими руками, нужно соблюдать правила монтажа и не пренебрегать рекомендациями знающих людей. Не стоит экономить на специалистах, ведь неверно собранная конструкция быстро выйдет из строя.
