Устройство фундамента для забора с кирпичными столбами
Чаще всего возводят МЗЛ — мелкозаглубленный ленточный фундамент. Его несложно сделать своими руками.
Забор с кирпичными столбами для дачи – особое сооружение. Для него требуется монолитный ленточный фундамент. Чаще всего возводят МЗЛ – мелкозаглубленный ленточный фундамент. Его несложно сделать своими руками. Такое основание для столбов располагается выше точки промерзания грунта и представляет собой сплошную бетонную линию по всему периметру забора.
Этапы возведения МЗЛ
- Производится разметка участка. В угловых точках руками устанавливаются колышки, между ними натягивается шнур.
- Ширина ленты должна соответствовать толщине кирпичного столба, который будет на нее устанавливаться. Но можно выбрать и более экономичный вариант: под столбами сделать ленту шире, а под пролетами из профнастила – уже. Все параметры будущего забора нужно предусмотреть и рассчитать заранее.
- Выкапывается траншея по линиям разметки. Ее глубина должна быть не менее 70 см. Дно канавы нужно утрамбовать. Для этого изготавливают простое приспособление: деревянный брусок нужной длины, к которому прибиваются ручки.
- Следующий этап – отсыпка песчаной подушки высотой 20 см. Ее следует полить водой и тщательно утрамбовать. Предназначение подушки – предотвратить деформацию фундамента при его промерзании.
Армирование бетонной ленты
- Важную роль в устройстве МЗЛ играет армирование. Арматура должна обязательно связываться между собой с помощью проволоки и укладываться в два слоя. В этом случае фундамент будет долговечным. Армирующий каркас лучше всего собирать на земле, а в траншею его опускать после установки опалубки.
- Если участок дачи имеет уклон или большие перепады по высоте, то делать бетонную ленту одного уровня высоты будет слишком накладно и трудоемко. Поэтому лучше всего сделать ступенчатое основание, которое через равные промежутки повторяет особенности рельефа. В этом случае армирующие конструкции каждой “ступеньки” нельзя связывать между собой, так как это приведет к деформации фундамента во время замерзания грунта.
Устройство опалубки для цоколя
- Сооружаем своими руками опалубку: высота цоколя выбирается владельцем участка самостоятельно, но она должна быть не меньше 10 см. Если фундамент ступенчатый, то и опалубка должна повторять его форму. В качестве строительного материала используется полуобрезная доска. Их следует укрепить перемычками, так как давление бетона будет большое.
- Когда опалубка будет установлена, а арматурный каркас опущен в траншею, в местах возведения кирпичных столбов устанавливаются трубы или уголки. Это усилит конструкцию будущих опор из кирпича.
Приготовление и заливка бетона
- Бетоносмеситель следует установить таким образом, чтобы раствор из горловины выливался сразу в траншею.
- Состав раствора: 1 часть цемента М400, 3 части песка, 6 частей щебня средней фракции, 0,7 части воды.
- Для повышения морозостойкости и пластичности бетона в него закладывают специальные добавки. Но можно повысить качество раствора и довольно простым способом: на ведро воды добавить 10 мл жидкого мыла.
- После заливки фундамента бетон накрывается полиэтиленовой пленкой. Дальнейшие работы можно начинать не ранее чем через 2-3 дня.
Если раствор решено готовить вручную, то последовательность закладки ингредиентов будет другая:
- В емкость не менее 100 л засыпается ведро цемента и 3 ведра песка. Смесь тщательно перемешивается лопатой.
- В пустое ведро наливается в нужном количестве жидкое мыло и наполняется водой из шланга. Желательно добиться того, чтобы было как можно больше мыльной пены. Затем вода выливается в емкость с песком и цементом. Все тщательно перемешивается.
- Закладывается 6 ведер щебня, и смесь вновь тщательно перемешивается.
https://youtube.com/watch?v=WuDo5ksCy1c
Этапы изготовления забора своими руками
Чтобы разобраться, как сделать красивый забор своими руками, необходимо рассмотреть каждую часть работ отдельно.
В процессе нет ничего сложного, но при этом важно соблюдать все рекомендации, чтобы гарантировать хороший результат
Подготовка металла
Если использовать столбы и другие элементы как есть, то они быстро начнут ржаветь. Поэтому, после приобретения заготовок подходящего размера, нужно провести такие работы:
- Поверхность столбов очистить от коррозии. Проще всего это делать болгаркой с наждачным диском или проволочной насадкой. Так же следует обработать и перемычки.
- Обезжирить металл растворителем или бензином. Нанести грунтовку с противокоррозионными добавками, оставив места будущего крепления прожилин без краски. Лучше обработать металл в 2-3 слоя.
- Подземную часть столбов стоит дополнительно покрыть битумно-полимерной мастикой, чтобы защитить металл как можно лучше.
- Торцы обязательно нужно заварить. Оставлять их в исходном виде не стоит, так как коррозия будут разрушать металл изнутри.
Установка столбов
Опоры нужно выставить правильно, так как именно на них ложится основная нагрузка. Инструкция выглядит так:
Для начала следует разметить линию будущего забора. Обычно на углах вбивают колышки или куски арматуры, между которыми натягивают шнур, чтобы он держался идеально ровно и не провисал посередине.
Разметить расположение ям, сделав контур лопатой и сняв верхний слой грунта
Особое внимание надо уделить месту, где будут размещаться калитка и ворота. Следует выкопать ямы нужной глубины, прибавив 20-30 см дополнительно.
Насыпать на дно подушку из гравия либо щебня толщиной 20-30 см и хорошо утрамбовать.
Приготовить необходимое количество раствора, чтобы заливать опоры
Лучше всего использовать бетоносмеситель, это существенно упростит и ускорит процесс.
Поставить столб в яму и провести первоначальное выравнивание. Залить раствор до нужного уровня, можно предварительно набросать в яму камни и другой наполнитель.
Выровнять элемент окончательно и зафиксировать его в неподвижном положении с помощью распорок.
После того как все опоры установлены, нужно оставить их, как минимум, на пару дней, чтобы бетон начала набирать прочность. Затем распорки убирают.
Установка перемычек
Эту часть работ проще и быстрее всего проводить с помощью сварки. Если нет аппарата и навыков, можно нанять сварщика, за 1-2 часа работы он не запросит много денег. Процесс выглядит так:
- Выставить элементы в правильном положении и первоначально прихватить их на 1-2 точки. Если все нормально, обварить соединение по периметру. Оптимально располагать поперечины на расстоянии 30 см от верхнего и нижнего края.
- После приваривания отбить окалину молотком, зачистить соединения и хорошо обработать эти места грунтовкой, предварительно обезжирив поверхности.
- Если используют соединение болтами, на столбы заранее крепят пластины. Способ сложнее в реализации, зато потом, при необходимости, перемычки можно снять.
Монтаж профлиста
Работу можно проводить по-разному. Поэтому стоит заранее определить способ крепления, тут могут быть такие особенности:
Листы нужно соединять так, чтобы каждая крайняя волна следующего заходила на предыдущий. Чтобы они стояли идеально ровно, следует натянуть шнур по верхней линии забора.
Работу проводят вдвоем или втроем
Важно придерживать лист, а затем вкрутить саморезы шуруповертом. Надо затягивать крепеж так, чтобы резиновая проставка плотно прижалась к поверхности, но не передавливалась
Лучше всего подбирать крепеж под цвет забора.
Если применяют заклепки, лучше тоже подбирать цветной вариант. В этом случае предварительно высверливают отверстия под диаметр крепежа, после чего их ставят и защелкивают специальным пистолетом.
После окончания работы можно убрать защитную пленку с поверхности. Если обнаружены царапины, их необходимо подкрасить специальным составом.
Калитка для ворот из профнастила
Оптимальная ширина калитки для ворот из профнастила составляет 1–1,2 метра, высота зависит от проекта металлического забора и личных предпочтений. Для установки калитки потребуется:
- профнастил;
- стальной профиль сечением 20х20 для изготовления каркаса;
- навесы;
- запорные устройства.
Калитка для забора из профнастила Источник sovetclub.ru Установку входной калитки для ворот выполняют, придерживаясь следующих этапов работ:
- Изготавливают прочный каркас с использованием профилированных труб.
- Закрепляют навесы к раме и опорным столбам.
- Устанавливают запоры и замки.
- Подвешивают раму к опорным столбам.
- Обрабатывают все сварные швы защитными антикоррозийными средствами.
- Фиксируют профнастил на раме.
- Проверяют свободную работу замков и запоров.
- При необходимости на калитке устанавливают кованые декоративные элементы.
Составляем проект фундамента
Железобетонный фундамент будет лучшим основанием для кирпичных столбиков. Забор из профнастила с монолитным ленточным фундаментом будет выглядеть солидно, а сам фундамент надежно защитит участок от уличных животных и потоков дождевой воды. Ширина фундамента в нашем примере равна ширине кирпичных столбов.
Если на участке большой перепад высот, фундамент лучше разбить ступеньками
В нашем примере участок имел большие перепады высоты (более 0,5 м на 10 м длины). При строительстве одноуровневой ленты фундамента мы столкнулись бы с серьезным перерасходом бетона. К тому же при монтаже ворот уровень фундамента может быть оказаться довольно высоким, т.е. между землей до воротами будет промежуток. Чтобы избежать этих сложностей, фундамент разбивается на несколько участков с различными уровнями. Высота фундамента над уровнем земли не опускается ниже 10 см, чтобы во время дождя на верхней плоскости фундамента не собиралась грязь.
Можно делать ленту фундамента с единой толщиной (на рисунке слева) или с разной – полной под столбиками и узкой под профнастилом (на рисунке справа). Фундамент с разной толщиной позволяет сократить земельные работы и уменьшить расход бетона, но опалубку в этом случае собирать сложнее. Так как в нашем случае толщина ленты невелика (25 см), то мы выбрали вариант с фундаментом одной толщины.
Лента фундамента может быть разной по толщине – это позволяет сэкономить на земельных работах и бетонировании
Изолинии глубины промерзании грунта в РФ
В приведенном примере фундамент под кирпичными столбами закладывался на глубину промерзания грунта – 1 м. Это позволило гарантировать устойчивость и неподвижность фундамента, следовательно, надежное функционирование ворот, крепящихся к стальным трубам в столбах. В менее ответственных местах (под стальными столбиками, к которым крепится профнастил) глубина фундамента составляла 0,5 м. Это позволило сэкономить на работе и бетоне.
Так как глубина участков фундамента под забор из профнастила была различной, в единую конструкцию их не соединяли.
Прежде всего, это связано с тем, что выталкивающие силы грунта будут неодинаково воздействовать на фундамент, находящийся на разной глубине. Если такие участки связать в единую конструкцию, менее заглубленные участки фундамента примут большую нагрузку и попросту деформируют остальные участки, разрушив конструкцию. Подобные деформации особенно опасны для той части ленты, на которой расположены столбы для ворот, так как это приведет к нарушению их функционирования.
Так разделяются залегающие на разных уровнях ленты фундамента
Ленту фундамента расширяют к низу для большей надежности
Для эффективного противодействия пучению грунта, сила которого стремится вытолкнуть из грунта фундамент, его делают расширяющимся к низу.
Выбор правильной конструкции
Забор из профлиста и кирпича подготовка к строительству
В первую очередь, следует определиться с проектом будущих работ. Нужно определиться с тем, где именно будет стоять сам забор и какой именно толщины предполагается его сделать. Для этого проводится немного работ на «свежем воздухе»: в предполагаемых точках будущего размещения конструкции устанавливаются колышки, по которым в дальнейшем будет натянуты капроновые нити (одна на высоте забора, а вторая идет по фундаменту). Длина всего периметра делится на равные части — между ними как раз и будут возведены кирпичные столбы. Далее при помощи рулетки производятся замеры и составляется чертеж кирпичного забора.
Исходя из этого плана-проекта, можно уже в дальнейшем ориентироваться на объем будущих работ. Следует учесть, что потенциальная конструкция не должна быть слишком широкой (поэтому обычно столбы кладут с лицевой стороны в полтора кирпича, а с боковой хватит и одного). Чтобы усилить их способность, туда будет заложена специальная труба и произведено дополнительное армирование.
Стандартные чертежи кирпичного забора предполагают наличие следующих элементов:
- фундамент из железобетона;
- столбы кирпичные;
- трубы профильные и стальные.
Инструменты и материалы
Многое зависит от выбранного типа, но чаще всего при работе используют следующее:
- Профлист в необходимом количестве.
- Металлические столбы для забора.
- Профильную трубу для перемычек.
- Крепеж для профнастила. Это могут быть как саморезы по металлу, так и заклепки.
- Песок, цемент и гравий для замешивания раствора.
- Сварочный аппарат.
- Доски и другие материалы для опалубки, чтобы сделать фундамент для забора своими руками (подземную часть можно формировать даже с использованием старого шифера, рубероида или пленки).
- Строительный шнур и колышки для разметки линии будущего ограждения.
- Лопаты.
- Шуруповерт или заклепочный пистолет.
- Водяной уровень или лазерный нивелир, рулетку и фломастер для разметки.
- Кирпич и раствор для его кладки, если этот материал будет использоваться.
- Краску для столбов, а также небольшое количество состава под цвет забора, чтобы заделать царапины, если они вдруг появятся.
Расчет количества материала
Посчитать количество ингредиентов можно вручную. Сначала определяем объем стаканов под кирпичные столбы, а потом объем надземной и подземной части фундамента. Для экономии материалов не имеет смысла заливать бетон на глубину промерзания. Дешевле получится, если залить его под профнастилом на глубину 30 см, но здесь необходимо армирование. Под ленточный фундамент надо засыпать песчано-гравийную подушку толщиной около 20 см для отвода воды.
Чтобы облегчить вычисления, рекомендуем использовать онлайн-калькуляторы расчета материалов. Они точно просчитают количество цемента, песка, щебня, арматуры и пиломатериалов для опалубки. Поскольку онлайн-калькуляторы не могут рассчитывать фундаменты с разным сечением, то придется считать дважды:
- Первый раз рассчитываем объем строительных материалов при толщине ленты равной 1,5 кирпича (размеры столбов).
- Второй раз считаем объем стройматериалов при толщине ленты 150-200 мм под профнастилом.
- После этого вычитаем меньший объем от большего и получаем точное количество цемента, песка, щебня, арматуры, пиломатериалов.

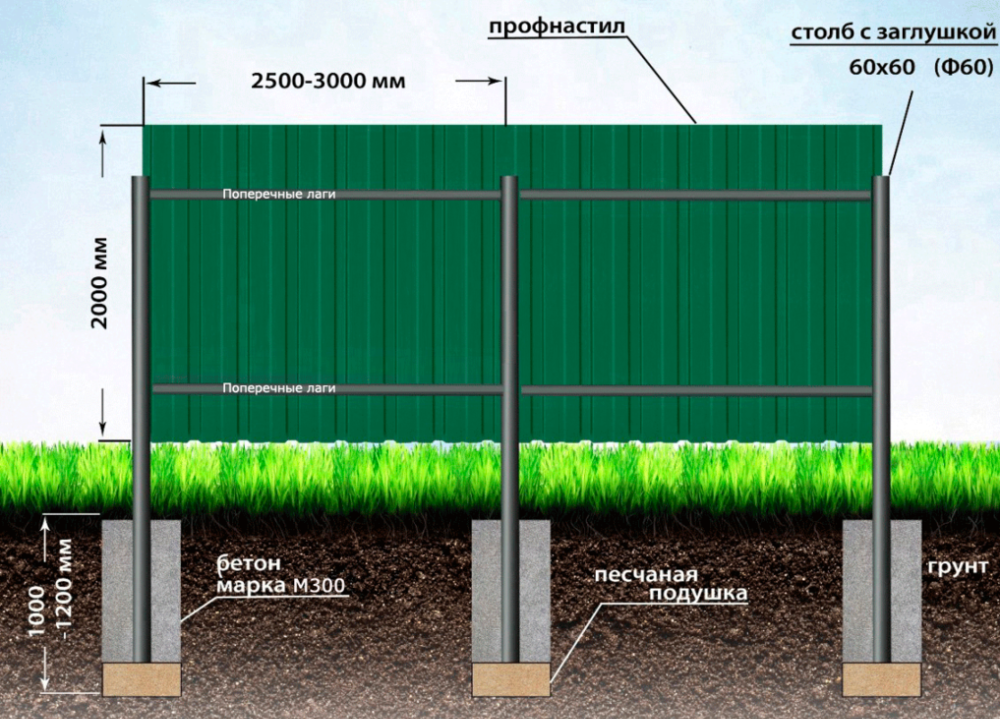

Фото: схема расстояний и используемых материалов при монтаже ограды
Для установки столба необходимо забетонировать на всю глубину фундамента стальную трубу диаметром 63-125 мм. Это связано с тем, что между кирпичом и бетонным основанием должен быть слой гидроизоляции. Сильный ветер из-за большой парусности может опрокинуть забор. Трубу необходимо устанавливать впритык к одной из стенок с наветренной стороны, чтобы при сильном ветре столб имел опору. Оставшееся внутреннее пространство залейте раствором. Чистый раствор заливать не стоит, потому что будет перерасход. Используйте для забутовки битый кирпич.
Вместо трубы используйте четыре прутки арматуры. Но в таких случаях их необходимо предварительно забетонировать.
Кроме этого необходимо обратить внимание на несущую способность грунтов. Если грунты супесчаные с высоким уровнем паводковых вод, то надо делать расчет на ветроустойчивость
При сильном ветре ограду может вывернуть и она наклонится.
Замер периметра
Разметка территории под будущий забор начинается с определения позиций расположения возводимого ограждения.
Для этого необходимо вбить колышки по предполагаемым углам конструкции и протянуть между ними шнур или капроновую нить.
При более точном обозначении замера, длина периметра подразделяется на равные отрезки и отмечается колышками, под каждым из которых подготавливается отверстие для монтажа трубы.
Следующий этап касается точного представления забора: он может быть любой высоты и ширины. Боковая сторона забора из профнастила должна быть толщиной в один кирпич, лицевая — в полтора; каждый 2 ряд кирпичного столба укрепляется армированной стальной сеткой.
Обязательно стоить перепроверить перпендикулярность методом диагоналей и определить абсолютный ноль будущего ограждения при помощи нивелира.
Выбираем профнастил для забора
Листы профнастила имеют разное предназначение: кровельные, для несущих конструкций, для отделки фасадов.
Листы профнастила имеют разное предназначение: кровельные, для несущих конструкций, для отделки фасадов. Чтобы своими руками выстроить надежный забор для дачи, следует покупать стеновой профлист. Цены на него минимальны, а качество материала позволяет получить прочное и долговечное ограждение
Важное значение имеет покрытие листа. Не стоит приобретать материал без полимерной окраски, так как без этого защитного слоя на заборе вскоре появятся пятна ржавчины
Медный или алюминиевый профлист без покрытия не подвержен коррозии, но стоимость этого материала довольно высока. Поэтому оптимальным вариантом будет использовать в сооружении ограждения для дачи оцинкованный профиль или лист с полимерным цветным покрытием.
Большую роль играет его толщина. Это показатель устойчивости материала к неблагоприятным воздействиям окружающей среды и механическим повреждениям. Чем меньше толщина, тем ниже цена металлопрофиля. Чтобы забор прослужил много лет и не требовал ежегодного сезонного ремонта, следует покупать листы толщиной не менее 0,6 мм. Если ориентироваться на марку профнастила, то таким требованиям соответствуют С8, С10, С13, С18 и С21. Цветовое решение каждый хозяин выбирает в соответствии со своими предпочтениями
Следует обратить внимание и на толщину полимерного покрытия. Чем она больше, тем меньше будет сколов и необходимости подкрашивать царапины и другие изъяны
