Монтаж распашных ворот сварным способом
Перед тем как делать ворота, составляется схема, в которой нужно указать размер проема, месторасположение петель, засовов и крепления поперечин. Чертеж разрабатывается с учетом вида автомобиля и ширины дорожного покрытия, которое подходит к дому.
Чаще всего выбираются следующие размеры:
- высота ограждения – приблизительно 2,3 м;
- длина полотна – не больше 1,9 м.
Каркас
Для монтажа потребуются:
- трубы для рамы 50х35 мм;
- опоры – профиль квадратного сечения (80х80 мм);
- профнастил (порезка производится на заводе или можно раскроить материал своими руками);
- уголок 30 мм;
- цемент;
- крепежи (саморезы, болты);
- заклепки для облицовки конструкции;
- ножницы;
- акриловая краска;
- уровень, линейка, лопата;
- сварочный аппарат;
- электродрель.
Сварка створок
Монтаж опор
Если на дачном участке уже находится ограждение с металлическими опорами, то сваривать элементы каркаса с петлями можно на них.
Эскиз
Крепление отдельных опор может производиться так:
- Опорная труба покрывается грунтом и окрашивается.
- Размечается ширина ворот, и бурятся 2 ямы глубиной 125–160 см.
- На дне необходимо сделать песчаную подушку.
- Далее происходит монтаж подготовленных опор и укрепление их арматурой.
- Выравнивание труб по уровню, заливка их цементом.
- Цемент затвердеет приблизительно через 12–15 дней.
- Петли устанавливаются, когда основание застынет.
Сборка рамы
Для сборки рамы подготавливается площадка (желательно около проема забора), которой хватит для укладки створок.
Сварочные работы
Пошаговая инструкция:
- Когда создан эскиз, то с учетом этого чертежа нарезается металлическая труба (50х35 мм) под острым углом 45 градусов.
- После этого каркас нужно уложить и прихватить с помощью сварочного аппарата.
- Далее требуется померить ширину каркаса и диагональ.
- Если нужно, то откорректировать положение труб.
- Затем производится окончательная сварка.
- По внутреннему периметру каркаса приделывается уголок.
- Для повышения прочности на каждом углу крепят «косынки» – металлические треугольники.
- К каркасу привариваются 2 поперечные трубы.
- С учетом схемы прикрепляются петли и засовы.
- Участки сварки шлифуются, обрабатываются грунтом и окрашиваются.
Шлифовка
Таким же образом можно сделать ворота на болтах.
Обшивка каркаса
Затем, когда конструкция полностью затвердела, приступают к облицовке профлистом. Лист аккуратно укладывается на раму и крепится с помощью саморезов либо заклепок.
Крепеж производят лишь на участках углубления «волны». Шаг между креплениями делается небольшой (на 1 метр профилированного настила требуется не менее 7 заклепок), поскольку створка обязана выдерживать сильный ветер и общую массу облицовки.
Далее ворота устанавливаются на петли, которые предварительно закрепляются на опоры.
Крепление
Во время монтажа нужно внимательно следить, чтобы сверху и снизу зазоры на ограждении были более 25 см. Свободное пространство внизу поможет обеспечить беспрепятственное открывание зимой. Зазор сверху даст возможность в дальнейшем установить декоративные элементы.
Варианты установки столбов для металлических ворот
Установка столбов для ворот — непростая работа. Если не владеть опытом правильной установки столбов для ворот, то результат будет плачевным. Столбы ворот со временем будут наклоняться, ворота будут подклинивать или вовсе перестанут нормально работать. Всего этого можно избежать. Что необходимо знать, перед тем как начать монтаж столбов для ворот.
Первое, это обратить внимание на материал столбов для ворот. Подходящим материалом будет являться толстостенный металлопрокат. Например, горячекатаный швеллер 14, 16 или швеллер меньшего сечения, предварительно сваренный в короб
Металлическими столбами для ворот могут служить и профильные трубы сечением от 100 х 100 мм и стенкой не меньше 5 мм. Чем больше толщина стенки трубы, тем прочнее столб для ворот
Например, горячекатаный швеллер 14, 16 или швеллер меньшего сечения, предварительно сваренный в короб. Металлическими столбами для ворот могут служить и профильные трубы сечением от 100 х 100 мм и стенкой не меньше 5 мм. Чем больше толщина стенки трубы, тем прочнее столб для ворот.
Второе, в конструкции металлических столбов для ворот должны в основании присутствовать нижние поперечины. В идеальном варианте, столб перед бетонировкой должен опираться на крестовину уголка 50, 63. А другая крестовина должна быть притоплена на 100 – 200 мм от поверхности земли. Длина поперечин крестовины варьируется от 500 мм до 1 метра.
Третье, это обязательная заливка бетоном основания металлических столбов для ворот. При этом столб для ворот нужно устанавливать на глубину не менее полутора метров, а где-то и больше. Все зависит от состава и свойств грунта, куда будут установлены столбы для ворот.
Четвертое, не пренебрегайте заливкой в столб для ворот, жидкого бетонного раствора. Это позволит сделать из пустотелой трубы прочный железобетонный столб с наружным армированием, достигая тем самым самой жесткой конструкции столба из возможных.
Пятое, надежнее, если фундамент столбов ворот, будет частью общего фундамента забора. И бетонирование при установке столбов для ворот будет осуществляться одновременно с общей заливкой фундамента.
Шестое, целесообразней предусмотреть дополнительное крепление между столбом ворот и забором в его верхней части. Если вы выкладываете забор из кирпича, то кирпичный столб внутри которого спрятан столб для ворот, должен быть дополнительно перевязан толстой металлической полосой с самим забором. Не редко случается так, что кирпичный столб от нагрузки ворот наклоняется и отрывается от кладки забора, образовывая трещину между ними.>
Седьмое, иногда, в сложных глинистых грунтах, невозможно установить столбы для ворот в строго вертикальном положении и надежно их зафиксировать. В этом случае, нужно использовать дополнительные верхние и нижние поперечины (перемычки) между столбами ворот. Нижняя перемычка выполняется из металла, аналогичному тому, что был использован на столбы для ворот, и закапывается в землю на глубину 300 – 400 мм. В дальнейшем, поверх нижней перемычки устраивается обычный проезд. Верхняя поперечина устанавливается по верхним окончаниям столбов ворот. Разумеется, что верхняя перемычка не добавит красоты и аккуратности воротам, но это вынужденная мера и очень эффективная. Верхнюю поперечину необходимо сделать съемной для обеспечения проезда при случае высокой машины или провоз крупногабаритного груза через ворота.
- Установка опорных столбов
- Изготовление створок ворот
- Установка створок на опорные столбы
Ворота, устанавливаемые при въезде на загородный участок, отличаются многообразием конструкций используемых материалов и имеют различную функциональность. К основным типам ворот для дач и загородных участков относятся подъемные, откатные и распашные. Наиболее распространены распашные ворота. По сравнению с другими видами они достаточно просты в монтаже и установка их менее затратна. Распашные ворота можно выполнить из различных материалов, оформить разнообразными декоративными элементами. Сборку и установку ворот такого типа можно провести самостоятельно.
На загородном участке возникает необходимость в установке ворот. Они повышают уровень Вашей безопасности и безусловно являются красивым дополнением к дому.
Его можно выполнить на бумаге или на экране компьютера. На этом этапе рассчитываются размеры сооружения, соответствующие условиям эксплуатации. Определяются конструктивные особенности устройства, перечень и количество необходимых материалов. На эскизе следует изобразить створки ворот в закрытом и открытом положениях для точного отображения размеров. Основные инструменты, которые понадобятся для работы: сварочный аппарат, болгарка, угольник, рулетка, строительный уровень.
Как самостоятельно установить ворота из профнастила: инструкция
Сначала рассмотрим технологические этапы изготовления ворот из профлиста с отдельной калиткой. В процессе нужно учитывать размеры профлиста листа, точнее, количество волн в одном листе. Нужно сопоставить данные, с учётом планировки территории участка.
При установке ворот из профнастила важным показателем является их ширина. Она должна быть доступной для въезда легкового автомобиля. В размер свободного въезда необходимо включить ширину зеркал заднего вида и взять 1 метр запаса.
В учёт берётся ширина опорных столбов. Если мы ведём речь об установке ворот из профнастила с отдельно стоящей калиткой, то нам необходимо подготовить 3 опорных столба. При этом необходимо учитывать величину зазоров между рамой каркаса и опорными столбами.
Часто в расчёт забывают внести размер зазора между створками ворот и фурнитуру. Специалисты и практики рекомендуют при установке распашных ворот использовать следующие показатели ширины въезда 4,5-5 м, как оптимальный вариант. При этом калитка из профнастила не должна быть уже 70 см. Наиболее распространённые рабочие показатели ширины калитки порядка 1,2 м.
Схема установки закладных.
И ещё один немаловажный показатель – это высота. Исходя из стандартов профлиста (длина 2000 мм) формируется базовая высота распашных ворот. Это 2200-2500 мм
При расчётах берётся во внимание нижний зазор земли и створок ворот, составляющий 150-300 мм
В конструкцию можно внести различные элементы декора, которые могут оказать влияние на высоту забора. Речь идёт об использовании ковки при производстве и установке ворот. Но, это большая и отдельная тема, которая должна освещаться отдельно. Смотрите видео по установке забора своими руками:
https://youtube.com/watch?v=kBmCOqxYyNU

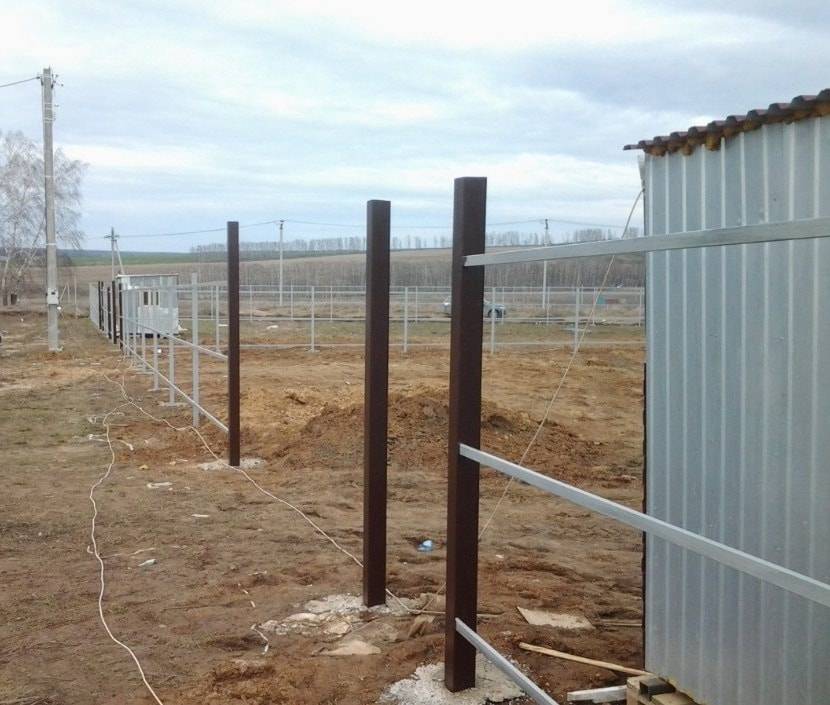

Установка опор
1. Тщательный обмер и расчет местности.
Прежде, чем начинать устанавливать опорные столбы, нужно произвести тщательный обмер и расчет местности. Для этого, желательно максимально расчистить ландшафт, убрать мусор, траву и все остальное, что может мешать выполнить разметку.
2. Отмечаем местоположение будущих конструкций.
Местоположение будущих конструкций удобно отметить с помощью кусков арматуры или электродов
Важно перемерить несколько раз, чтобы точно убедиться в правильности расположения опор – после их установки, что-либо подвинуть уже не получится
3. Врываем опорты в грунт.
Чтобы установить опорные столбы, их нужно врыть в грунт. Сделать это нужно с учетом длины опор – глубина ямы под опору как минимум равна длине надземной ее части, но лучше, если она будет чуть больше. Габариты ямы под опору выполняются с учетом размера самой опоры, ширина отверстия в грунте должна быть немного больше материала.
Опора для раздвижных ворот, как правило, имеет внутри металлический стержень (труба, швеллер), а снаружи обкладывается кирпичом, который затем уже можно декорировать чем угодно.
4. Бетонируем опору.
Как бы там ни было, чтобы получить прочную основу для опоры, ее нужно капитально забетонировать. Сделать это не сложно, достаточно соблюдать несколько требований:
- Во-первых, под нижний (подземный) край трубы, налить 5-7 см цементного раствора – это предотвратит возможность преждевременной коррозии металла;
- Во-вторых, нижнюю часть сердечника можно дополнительно снабдить крестовиной из арматуры или тонких уголков – они обеспечат прочный фундамент для будущей опоры ворот.
Бетон для заливки можно приготовить самостоятельно. Для этого потребуется цемент, обычно используется М200, песок, щебень и вода. Соотношение песка с цементом – стандартное: три к одному. Щебня потребуется сколько же, сколько и песка, экономить на этом материале не следует – именно он обеспечивает долговечность застывшего раствора и не дает ему растрескиваться.
Забетонированные опоры примерно через неделю будут готовы к дальнейшим работам – за это время раствор полностью укрепиться и застынет.

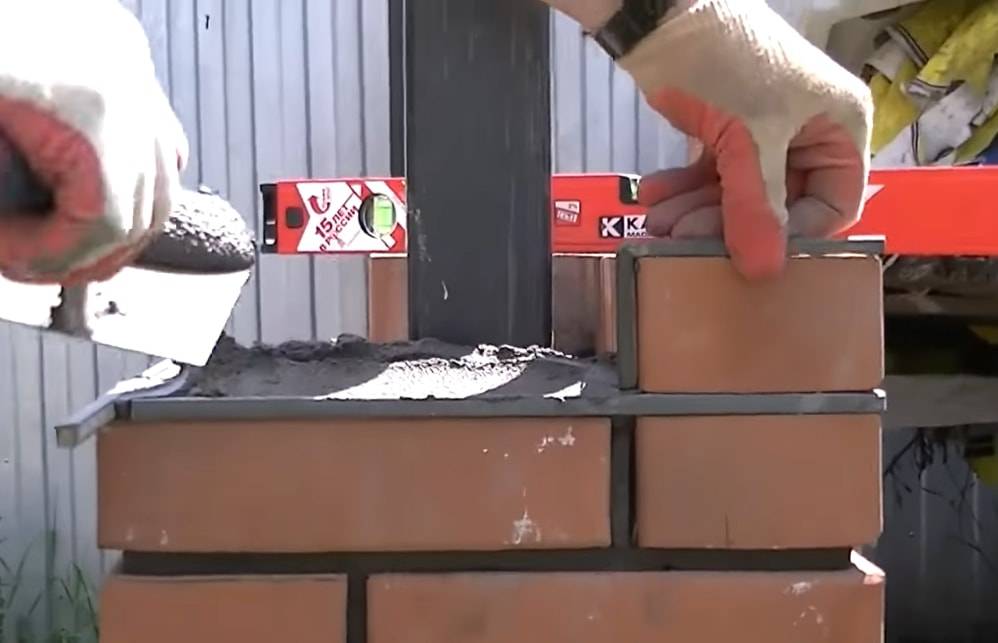

5. Обкладываем опору кирпичом.
Далее – опору обкладывают кирпичом, устанавливая равномерно металлические закладки – они нужны для крепления створок.
Инструкция по сборке: основные этапы
Порядок создания ворот из профлиста:
- Разработка проекта ограждения. Составление чертежей расположения деталей. Определение размеров заборных частей.
- Расчет количества материалов, фурнитуры.
- Подготовка инструментов.
- Создание заготовок.
- Заливка фундамента при необходимости, установка столбиков.
- Возведение каркаса, рамки.
- Защита металлических деталей от коррозии.
- Крепление петель.
- Навешивание створок.
- Обшивка профнастилом.
- Встраивание автоматики.
Тематический материал:
- Как построить забор из профнастила своими руками
- Крепеж для забора из профнастила
Подробности каждого этапа описаны ниже.
Полезные замечания
Забор закончен. Чтобы выполнить работу как можно лучше и сделать конечный результат как можно более привлекательным, следует ознакомиться с некоторыми полезными советами и учесть их при выполнении работы.
- Установите ворота заподлицо с забором.
- Ворота и калитка должны быть оснащены надежными замками и практичными ручками.
- Заборы и ворота должны сочетаться по цвету друг с другом и с окружающим ландшафтом.
Эти знания помогут вам построить качественные, надежные и красивые ворота из профилированного листа своими руками. Следуйте инструкциям, и все пройдет хорошо.
Замки для вертикальных ворот
Типы конструкции
Конструкция ворот разделяется на несколько видов, каждый из которых отличается друг от друга:
- Подвесные. Еще с советских времен эта тяжелая, но в то же время надежная конструкция приобрела огромную популярность. В ней полотно на роликовых тележках закрепляется к балке, которая располагается над проездом, высотой до 5 м. Как следствие эта высота является ограничением при въезде высоких машин.
- Консольные. Этот тип ворот идеален для климатических особенностей России. Эта конструкция не оборудуется балкой над проездом. Такие ворота не смогут вывести из строя заносы снегом, ветер, пыль и тому подобное. Так, полотно закрепляется к балке с помощью роликовых тележек. При этом вся конструкция закреплена на мощном фундаменте, который заливается сбоку проема.
- На винтовых сваях. На глубину 1500 мм в землю закручиваются металлические сваи, которые будут являться несущими всего сооружения. Их изготовление и установка займет до 3 дней.
- Механические. Такие ворота открываются/закрываются вручную. Механические намного дешевле в себестоимости и проще в установке. Подходят они для тех случаев, если дачей или загородным домом пользуются редко.
- Автоматические. Такие ворота – полная противоположность механическим. Они оснащаются электроприводом и ПДУ. Для регулярного использования оптимальный вариант.
Как сделать ворота в частном доме. Распашные ворота – изготовление и установка своими силами
Знакомство с домом начинается с ворот. По сути, это визитка хозяев. Поэтому, их вид должен быть по определению солидным и красивым. Но, в тоже время, основное их назначение – обеспечение сохранности и безопасности частных загородных домов и дач.
Как соединить эти два назначения вместе? Как сделать распашные ворота для дачи красивыми, надежными и функциональными. Какие виды распашных ворот бывают и какие лучше выбрать. Как изготовить и установить. Обо всем этом подробная пошаговая инструкция в нашей статье.
Распашные ворота своими руками – изготовление
Преимущества распашных ворот:
- простая конструкция;
- относительно низкая цена;
- нетребовательны в обслуживании;
- длительный срок эксплуатации;
- прочность;
- простота эксплуатации;
- неограниченная возможность выбор дизайнерских решений и формы;
- отсутствие необходимости в бетонировании площадки. Например, под ролики для откатных ворот ;
- возможность установить автоматику.
Недостатки:
- необходимость предусмотреть довольно много места для открытия-закрытия;
- необходимость учитывать ветровую нагрузку в регионе.
Простая арифметика показывает, что преимуществ у распашных ворот значительно больше. А недостатки устранимы или не критичны. Длительная история их существования только подтверждает надежность системы.
Конструкция распашных ворот
Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:
столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;
рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;
отделочный (облицовочный) материал для обшивки;
петли;
задвижки и замки.
Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.
Изготовление распашных ворот – инструмент и материал
Убедившись, что можем изготовить их своими руками, приступим к строительству.
Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.
Инструмент
Обязательный для изготовления каркаса и обустройства стоек:
- болгарка. Предназначена для резки и шлифовки металлических заготовок;
- нарезные диски;
- шлифовальные диски;
- сварочный аппарат;
- электроды;
- рулетка;
- строительный уровень;
- уголок;
- молоток;
- лопата;
- мастерок.
Вспомогательный:
- компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
- дрель. Если понадобится для крепления обшивки ворот;
- клепатель, а также заклепки к нему.
Материал
труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;
труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.
Общие рекомендации по выбору таковы:
- вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
- вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
- вес ворот превышает 300 кг. Труба –140х104х5.
Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.
петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;
замки. Могут быть механические и электромеханические. Выбор на усмотрение;
краска. Нужна для окраски стоек и/или обшивки;
обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;
автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.
Как сделать распашные ворота своими руками
Не думайте, что самодельные, это синоним слов «некрасивые» и «ненадежные». Как раз наоборот – самодельные распашные ворота – означают креатив, индивидуальность и заботу о собственной безопасности.
Последовательность выполнения работ.
- этап – установка стоек для навешивания ворот.
- этап – изготовление распашных ворот.
Этапы, естественно, можно менять. Но установленные стойки (столбы для распашных ворот) должны выстоять как минимум неделю. Чтобы, не растягивать удовольствие, время ожидания можно занять свариванием ворот.
1 этап – размеры ворот из профнастила с калиткой и без
Отметим, что установка распашных ворот предполагает учет планировки территории участка/двора.
Ширина ворот из профнастила
Ширину проема для ворот определяют исходя из ширины
автомобиля (включая зеркала) плюс один метр дополнительно, на запас.
Также учитывается ширина опорных столбов (колон). При способе установки ворот с отдельно стоящей калиткой будет три столба. Кроме этого, нужно учесть величину зазоров между опорными столбами и рамой каркаса. А также размер зазора между створками распашных ворот с учетом параметров фурнитуры.
Оптимальная ширина проема для ворот составляет 4500-5000 мм.
Стандартная ширина калитки из профнастила составляет 1200 мм.
Совет. Поскольку, одним листом на створку не обойдешься,
целесообразно рассчитывать ширину створки исходя из ширины листа профнастила.
В таблице показана зависимость ширины створки ворот от ширины профлиста.
| Вид профнастила и ширина волны, мм. | Примечание | |||
| Количество листов | ПС–8 (1 200/1150) | ПС–10 (1 200/1180) | ПС–20 (1 150/1100) | |
| 1 | 1 200 | 1 200 | 1 150 | Общая ширина листа |
| 1,5 | 1 775 | 1 790 | 1 700 | Половина рабочей ширины + общая ширина листа |
| 2 | 2 350 | 2 380 | 2 250 | Рабочая ширина + общая ширина листа |
| 2,5 | 2 925 | 2 970 | 2 800 | Полторы рабочей ширины + общая ширина листа |
Материал подготовлен для сайта www.moydomik.net
Высота ворот из профнастила
Высота распашных ворот из профлиста составляет 2200-2500 мм.
Это объясняется стандартной длиной листа профнастила – 2 000 мм. Хотя
завод-изготовитель может предложить любую длину с дискретностью 50 мм.
Кроме этого учитывается зазор снизу (между створками ворот и
землей), который необходим, чтобы обеспечить функционирование ворот при
образовании наледи и высоком снежном покрове. Зазор под воротами составляет
150-300 мм.
На высоту ворот влияет наличие декоративных элементов
сверху. Например, использование ковки, позволяет увеличить высоту ворот из
профнастила и декоративно украсить конструкцию, в результате чего въездная
группа выглядит более респектабельно.
Совет. Если зазор от земли кажется слишком большим, можно
установить снизу ворот съемную планку, которую нужно снимать в начале зимы.
Разметка под опоры и требуемые размеры
Чтобы провести монтаж столбов, стоит заняться точными измерениями. Главные показатели, с которыми придется определиться – ширина ворот, а также высота столбов и глубина, на которую они погружены в почву. Средний показатель ширины проема для распашных конструкций составляет 3- 4 м. Также ворота должны располагаться по линии забора.
Разметка места для ворот проводится достаточно просто:
- сначала отмечают положение одной опоры;
- затем от него отмеряют расстояние до второго столба с учетом необходимой ширины проема;
- после этого проводят установку второй опоры.
Вне зависимости от массы ворот опоры для них нельзя просто вбить в грунт. Для монтажа столбов потребуется их вкопать или забетонировать. Глубина, на которую помещают нижнюю часть столбов, должна быть не менее 1,5 м. Это необходимо, чтобы опоры не повело во время пучения грунта.
Если поместить столбы на небольшую глубину, почва их просто вытолкает вверх. В результате ворота могут перестать функционировать. Чтобы установить опорные конструкции, необходимо пробурить скважины, или выкопать ямы в отмеченных местах. Затем стоит поместить в них столбы и забетонировать. Диаметр ям должен ненамного превышать диаметр вкапываемых изделий. Это позволит сократить расход бетонной смеси и не разрыхлить грунт вокруг столбов. Чтобы разобраться, как правильно установить столбы, потребуется выполнить ряд подготовительных действий.
Выбор комплектующих
Наличие тех или иных комплектующих напрямую зависит от высоты и ширины створки, а также ее веса. Так, сегодня на рынке можно найти ряд компаний, которые предоставляют качественное оборудование, а именно:
- Combi Arialdo и Flatelli Comunello из Италии.
- Ролтэк и Doorhan из России.
- Alutech из Беларуси.
Для примера, произведем некоторые расчеты. В базовой комплектации обязательно устанавливается несущая рельса, длиной в 6 м. И чтобы правильно подобрать к ней комплектующие, необходимо учитывать длину створки и плюс 40%. Также подбор осуществляется по длине направляющей балки и возможных нагрузок. Так, если ширина проема равняется 3,8 м, то длина створи равна 3,8 м + 40% = 5,32 м. В таком случае можно приобрести готовый набор с балкой 6 м.
Инструкция по сборке: основные этапы
Порядок создания ворот из профлиста:
- Разработка проекта ограждения. Составление чертежей расположения деталей. Определение размеров заборных частей.
- Расчет количества материалов, фурнитуры.
- Подготовка инструментов.
- Создание заготовок.
- Заливка фундамента при необходимости, установка столбиков.
- Возведение каркаса, рамки.
- Защита металлических деталей от коррозии.
- Крепление петель.
- Навешивание створок.
- Обшивка профнастилом.
- Встраивание автоматики.
Тематический материал:
- Как построить забор из профнастила своими руками
- Крепеж для забора из профнастила
Подробности каждого этапа описаны ниже.
