Разбираем поэтапно, как сделать прочное ленточное основание для забора

Подготовка и расчеты

Расчета размеров, арматуры и количества бетона монолитного ленточного фундамента зависит от габаритов основания. Количество бетона и арматуры связано с:

• типом фундамента (прокладывается только контур дома или есть разбивки внутри на сектора);
• маркой бетона;
• шириной и длиной «ленты»;
• толщиной и высотой основания.

Тип ленточного фундамента определяется уровнем нагрузки:

1. Заглубленный – для массивных зданий, строящихся на мягкой почве.
2. Мелкозаглубленный – используется при незначительных по весу постройках, а также для заборов и домов из дерева.

По глубине заложения, в мелкозаглубленном варианте, пояс из бетона при малоэтажном строительстве устанавливается на 20-50 см в землю. Во втором случае – он заглубляется ниже 50 см.

Для расчета количества материалов нужно определить площадь фундамента, найти требуемый объем бетона для заливки и количество металла, которое потребуется. Также понадобится определиться с объемом дерева для опалубки.

Чтобы рассчитать арматуру самому, посмотрите видео:

Расчет фундамента по несущей нагрузке отражен в видео:

Подробнее о расчете ленточного фундамента читайте здесь.

Этапы возведения

Если делать все не отступая от технологии возведения фундамента, забор простоит не менее 10 лет. Как же правильно сделать это самостоятельно?

Разметка периметра

Для этой процедуры нужно приготовить следующие приспособления:

• Бечевку или веревку длиной большей, чем длина будущего забора.
• Колышки.
• Рулетку.
• План участка с нанесенным на него местом расположения забора и привязкой его к границам земельного надела.

В соответствии с планом размечаем положение начала забора и забиваем первый колышек. Далее, отмеряем длину стороны забора и забиваем второй колышек. Всю остальную разметку проводят аналогично строго соблюдая углы, согласно плана.

Рытье траншеи

Траншею под ленточный фундамент несложно вырыть самостоятельно. Ее делают глубиной от 500 до 600 мм и шириной на 200 мм большей, чем ширина будущего ограждения. Если в качестве ограждающего полотна выбран профнастил, то ширину фундамента стоит увеличить до 600 мм. Это сделает забор более устойчивым при шквальных ветрах.

На дно траншеи насыпается песок, который увлажняется и тщательно утрамбовывается.

Опалубка

Есть два метода выполнения фундамента:

Без опалубки. При этом методе опорные столбы устанавливаются в траншею строго вертикально и закрепляют их подручными средствами. После этого столбы обвязываются арматурой. Соединения арматуры со столбами нужно прихватить сваркой

Важно, чтобы верхний слой обвязки был ниже уровня верхней границы бетона на 10 см и на столько же выше уровня земли.

С опалубкой. Обычно опалубка нужна, если его верхняя граница будет выше уровня земли

Для изготовления опалубки можно использовать обрезные доски или листы OSB. Шиты нужно установить по всему периметру траншеи, между ними важно установить распорки. Внутри опалубки нужно при помощи сварки закрепить арматуру.

Бетонирование

Если объем бетонных работ велик, то лучше приобрести готовый раствор и производить послойную заливку. Каждому слою необходимо дать время на схватывание. После того как бетонная смесь залита на необходимый уровень, фундамент должен порядка 3-5 дней должен постоять в опалубке.

После этого щиты можно снять и оставить бетон для окончательного набора прочности и просыхания. Через 10-15дней можно приступать к возведению забора.

Порядок работ по монтажу фундамента ленточного для забора

Перед тем как приступить к любому виду работ, необходимо тщательно к нему подготовиться, для этого нужно:

• разобрать поэтапно порядок выполнения работ;
• подготовить все необходимые инструменты;
• закупить расходные материалы.

Поэтапно порядок выполнения работ описан ниже.

Теперь переходим к подготовке необходимых инструментов. Итак, вам понадобятся:

• листы OSB для опалубки (в качестве альтернативы можно использовать и доски, и фанеру);
• арматура, арматурные прутья;
• распорки (бруски, которые подпирают опалубку);
• колышки (деревянные или металлические);
• лопата;
• лобзик электрический;
• бетономешалка (если нет, подготовьте емкость для замешивания раствора бетона);
• киянка (это специальный деревянный молоток);
• леска (можно заменить веревкой или проволокой);
• уровень (заменяется отвесом);
• складной метр (можно применять рулетку);
• сварочный аппарат;
• электроды;
• трамбовка;
• мастерок;
• шуруповерт;
• угломер;
• простой карандаш;
• саморезы.

Теперь предстоит разобраться с расходными материалами для вашего фундамента, это:

• бетонный раствор или цемент (если цементный раствор вы будете готовить самостоятельно, тогда вам понадобится и гравий);
• песок;
• полиэтиленовая пленка;
• вода (для приготовления бетонного раствора и для смачивания песочной подушки).

Разметка территории и подготовка траншеи

Сооружение любого фундамента начинается с разметки территории (участка), по которому предстоит монтировать фундамент.

Перед разметкой участок необходимо очистить от мусора, удалить всю мешающую растительность, выкорчевать пни и так далее.

Затем отмеряются участки по размерам, необходимым для забора, на отметках устанавливаются колышки (деревянные или металлические).

Эти колышки соединяются между собой леской, таким образом, выделяя место для траншеи. Ширина траншеи берется в соответствии с глубиной будущего забора и должна быть примерно на 20 см шире.

По размеченной территории приступают к рытью траншеи. Слишком глубокую траншею делать не нужно, достаточно от 60см до 80см (ориентироваться необходимо и на перепады поверхности). Также стоит обеспечить и соответствие размеров всех углов, что проверяется уровнемером.

Траншея под фундамент вырыта

Те места, где при рытье траншеи образовались ямы или значительные перепады, необходимо устранить. Для этого в проблемные места подсыпается щебень (ни в коем случае не грунт), и утрамбовывают его.

Пример установки деревянной опалубки под забор

Установка деревянных щитов для заливки фундаментов бетоном является самым распространённым способом изготовления опалубки для забора. Для изготовления деревянной формы под заливку бетонным раствором готовят следующие материалы и инструменты:

• обрезная струганая доска шириной 150 мм и толщиной 25 мм;
• брус сечением 50х50 мм;
• металлические шпильки;
• молоток;
• шуруповёрт;
• гвозди, саморезы и шурупы;
• полиэтиленовая плёнка, рубероид.

Схема крепления щитов опалубки для забора Изготавливают и устанавливают деревянную опалубку в следующей последовательности:

1. По отмеченной оси фундамента прорывают траншею.
2. Дно траншеи засыпают слоями песка и щебня толщиной 200 мм. Каждый слой тщательно трамбуют.
3. Доски сбивают в щиты, скрепляя их брусом.
4. Щиты устанавливают внутри траншей с двух сторон. Расстояние между щитами должно соответствовать ширине фундамента.
5. Под вертикальные опоры делают уширение, чтобы увеличить площадь основания вертикальных стоек ограды.
6. Чтобы щиты не разъезжались в стороны, их наземную часть закрепляют с внешней стороны укосами из бруса и досок.
7. Для устойчивости верхние части щитов распирают отрезками бруса или металлическими шпильками.

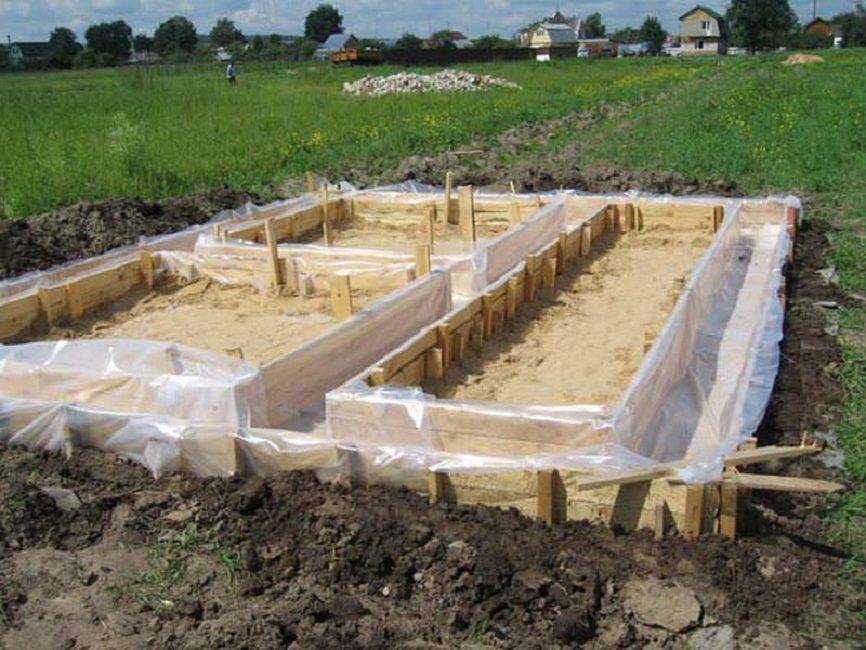

8. Внутреннюю поверхность опалубки покрывают полиэтиленовой плёнкой или листами рубероида. Этим преследуют достижение 2 целей: облегчить демонтаж деревянных конструкций и устроить гидроизоляцию фундамента.
9. Внутреннее пространство опалубки заполняют арматурным каркасом.
10. Устанавливают вертикальные стойки ограды. Обычно для вертикальных опор используют металлические трубы, которые связывают с арматурой сваркой или вязальной проволокой.
11. По окончании работ опалубку заполняют жидким бетонным раствором.

Видео «Деревянная опалубка под забор»:

Сплошная плита

Толщина перекрытия чаще всего принимается равной 200 мм. Армирующий каркас в этом случае включает в себя две сетки, расположенные друг над другом. Такие сетки нужно связать из стержней диаметром 10 мм. В середине пролета устанавливают дополнительные пруты усиливающей арматуры в нижней части. Длина такого элемента назначается 400 мм или более. Шаг дополнительных прутов принимают таким же, как шаг основных.

В местах опирания нужно тоже предусмотреть дополнительное армирование. Но располагают его в верхней части. Также по торцам плиты нужны П-образные хомуты, такие же как в фундаментной плите.

Пример армирования плиты перекрытия

Расчет армирования плиты перекрытия по весу для каждого диаметра стоит выполнить до закупки материала. Это позволит избежать перерасхода средств. К полученной цифре прибавляют запас на неучтенные расходы, примерно 5%.

Вязка арматуры монолитной плиты

Для соединения элементов каркаса между собой пользуются двумя способами: сварка и связывание. Лучше вязать арматуру для монолитной плиты, поскольку сварка в условиях строительной площадки может привести к ослаблению конструкции.

Для выполнения работ используют отожженную проволоку, диаметром от 1 до 1,4 мм. Длину заготовок обычно принимают равной 20 см. Существует два типа инструмента для вязания каркасов:

• крючок;
• пистолет.

Второй вариант существенно ускорят процесс, снижает трудоемкость. Но для возведения дома своими руками большую популярность получил крючок. Для выполнения задачи рекомендуется заранее подготовить специальный шаблон по типу верстака. В качестве заготовки используют деревянную доску шириной от 30 до 50 мм и длинной до 3 м. На ней делают отверстия и углубления, которые соответствуют необходимому расположению арматурных прутов.

Изготовление опалубки (пошаговая инструкция)

Изготовление опалубки

Устройство фундамента включает в себя изготовление опалубки. Изготовить, а потом установить её на строительной площадке самостоятельно вполне возможно, выполняя несложные правила.

Щитовая

Перед работами по изготовлению формы необходимо:

1Подготовить инструмент: рулетка, уровень (простой – 1 м, водяной – 10 м), молоток, шуруповерт, саморезы по дереву

2Выполнить расчет материала

3Приобрести материал: доска обрезная, брус 50*50 мм, шпильки металлические ф10 мм с шайбами и гайками

Котлован под фундамент

1ШАГ 1

Котлован. Приступая к работам необходимо подготовить котлован будущего фундамента. Копать траншеи нужно на 5-10 см шире, чтобы после установки и раскрепления плоскостей из досок можно было засыпать пространство землёй, тем самым укрепив конструкцию.

При установке опалубки на поверхности, требуется выполнить разметку с помощью специальной проволоки (струна обноски). Любой шнур будет ненадёжен, так как может порваться в процессе работ.

Разметка фундамента

2ШАГ 2

Расчет. После выполнения разметки выполняется расчет количества материала.

Для определения количества доски вычисляется периметр фундамента, показатель умножается на 2. Затем, исходя из высоты конструкции и ширины доски, определяем количество досок по вертикали. Умножая этот показатель на вычисленный ранее удвоенный периметр, получается количество пиломатериала в погонных метрах. Разделив на 3-4 м (обычная длина доски) вычислим количество досок в штуках (так их легче заказать).

Количество бруска берется из расчета высоты конструкции, принимая во внимание тот факт, что бруски размещаем через 40-50 см по всей длине. Распорки устанавливаются напротив вертикальных брусков через один, а между распорками будут размещаться металлические шпильки

Распорки устанавливаются напротив вертикальных брусков через один, а между распорками будут размещаться металлические шпильки.

Учитывая все вычисления, а также места установки элементов, можно определить количество материала.

Заказывать материал необходимо с погрешностью +5%. Этот запас поможет устранить погрешности при расчетах.

Изготовление щитов

3ШАГ 3

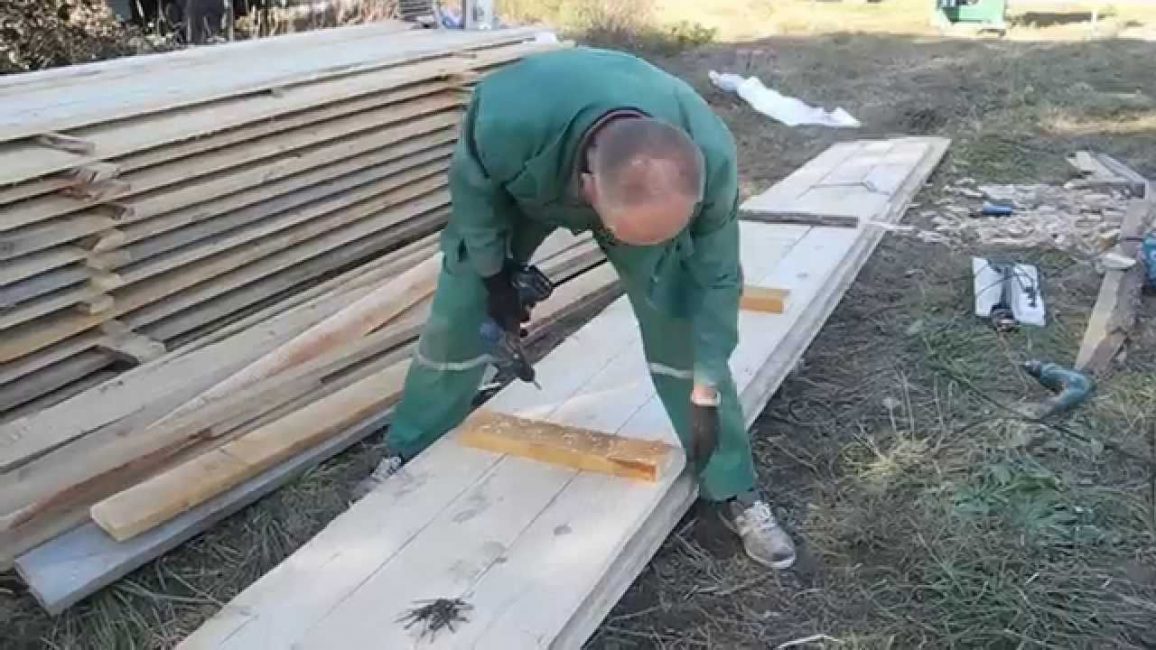

Изготовление щитов. Исходя из высоты конструкции, сбиваются изделия из досок и брусьев, которые располагают по длине через 40-50 см. Длина плоскостей зависит от размера доски (это может быть 3 или 4 метра).

Установка опалубки

4ШАГ 4

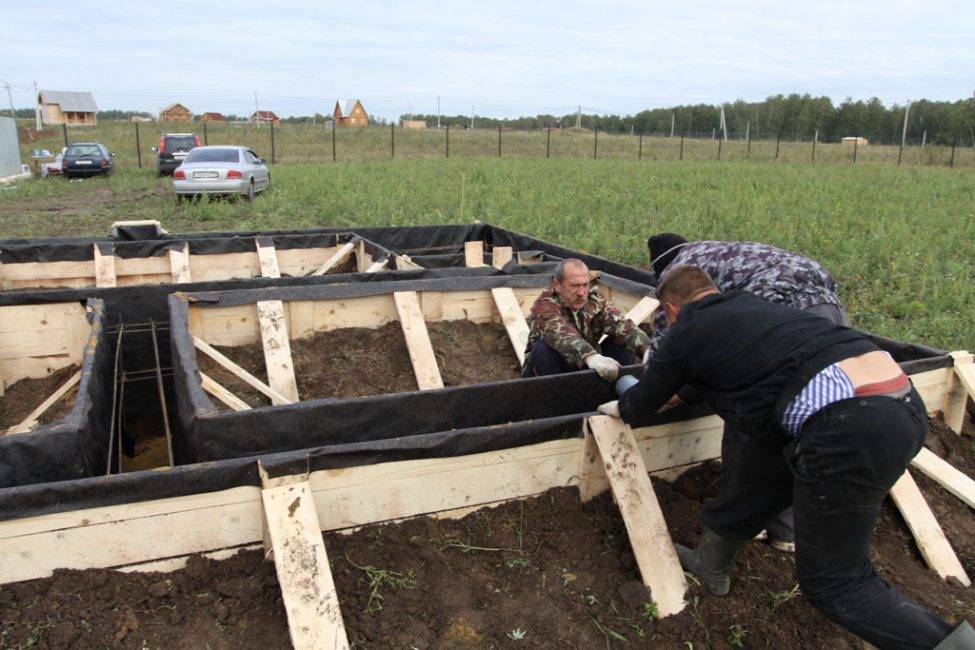

Установка опалубки. Первым этапом забиваются колья из брусков по углам фундамента. Между этими кольями с промежутком 60 – 80 см забиваются промежуточные бруски. Вдоль брусков укладывается направляющая доска, на которую устанавливаются заготовленные щиты. Плоскости саморезами крепятся к установленным кольям.

Для фиксирования геометрических размеров, внутри конструкции крепятся  распорки. Для защиты опалубки от «распирания» бетоном, устанавливаются шпильки.

Установку и фиксирование щитов необходимо контролировать уровнями, как по горизонтали, так и по вертикали. Шпильки в каркас необходимо устанавливать через трубки (втулки) большего, чем шпилька, диаметра. Это необходимо для последующего демонтажа.

Подготовка к заливке

5ШАГ 5

Подготовка к заливке. После установки плоскостей, проверяют всю конструкцию на отсутствие щелей. Для гарантированного обеспечения герметичности конструкции, внутреннюю поверхность выстилают плёнкой, чтобы исключить протечку бетона.

По окончании монтажа, проводят армирование будущего основания: устанавливают подготовленные армокаркасы и закладные детали, если этого требует конструкция.

При установке конструкций опалубки, в местах, где планируется провести коммуникации (трубопроводы, кабели) через фундамент, необходимо установить трубы диаметром 100 мм.

Как залить свайный фундамент своими руками: пошаговая инструкция

Проблемы при строительстве

Во время проектирования забора требуется учесть несколько важных факторов:

• Парусность, то есть, высокая ветровая нагрузка может привести к опрокидыванию забора.
• Неравномерные деформации грунта, обусловленные его типом, близостью грунтовых вод.

Во избежание неприятностей, связанных с грунтом, необходимо предпринять ряд мер, в том числе правильно рассчитать глубину залегания ленточного основания, при подготовке траншеи подготовить подушку из песка и щебня

Перед возведением фундаментного основания, надо посмотреть на заборы, установленные на соседних участках. Если их «повело», то скорее всего, в этом виноват грунт.

Виды фундамента ленточного типа

Фундаментные основания ленточного типа для возведения ограждений представлены несколькими видами.

По глубине заложения такие конструкции бывают:

• незаглубленными фундаментами с низкими показателями несущей способности;
• заглубленными фундаментами, уходящими в грунт максимум на метр;
• мелко заглубленными фундаментами, уходящими в грунт максимум на 0,4 м.

Последний вариант используется преимущественно при возведении деревянных изгородей, а также заборов на основе металлического штакетника и профилированного настила.

Заглубленные фундаментные основания ленточного типа уместны при строительстве заборов из камня или кирпича. В этом случае траншея роется ниже уровня промерзания грунта. Ширина траншеи определяется тяжестью материала, используемого при изготовлении ограждения.

В зависимости от способа изготовления ленточный фундамент под забор бывает:

• сборного типа;
• монолитного типа;
• прямоугольного типа;
• с Т-образным расширением в нижней части.

Вариантов обустройства ленточного фундаментного основания для ограждения может быть несколько:

• применение железобетонных конструкций на основе цементно-гравийно-песчаной смеси, которой заполняется армирующая конструкция в опалубке; такое основание является оптимальным для обустройства на песчаных грунтах;
• применение бутобетонной конструкции на основе смеси, представленной песком, цементом и щебенкой;
• применение кирпичной или бутовой фундаментной конструкции с высокими показателями прочности и долговечности.

Ленточно-столбчатый фундамент

С целью удешевления строительства фундаментного ленточного основания для забора часто выполняется возведение конструкции на основе бутового камня, смешиваемого со стандартным цементно-песчаным раствором.

Глубина выкапываемой траншеи, а также её размеры рассчитываются с учетом показателей пучинистости грунта, особенностей всех используемых в возведении забора строительных материалов и расположения грунтовых вод.

Земляные работы

Небольшие траншеи роют вручную с использованием штыковой лопаты и лома. Корни в земле перерубают топором. Для фундамента большой протяженности понадобится большой объем выемки грунта, поэтому используют механизированный способ с применением экскаваторов.

В любом случае производят зачистку дна котлована до проектной отметки, процедуру делают вручную. Учитывают высоту щебеночной и цементной подсыпки при расчете глубины траншеи, чтобы сохранить требуемые размеры бетонной ленты.

Устройство траншеи и щебеночного основания

На дно траншеи засыпают гравий

В первом случае траншею по ширине роют так, чтобы была возможность выполнить деревянную опалубку для бетона. Второй вариант предполагает заливку смеси непосредственно в траншею, ширина которой соответствует расчетному размеру ленты. Оба варианта имеют право на существование.

На дне делают подсыпку из песка (5 см), щебня (10 см). Трамбованная подушка усиливает основание под подошвой, увеличивает его плотность. Служит дренажом для отвода грунтовых вод, препятствует сдвигу и пучению почвы.

Фундамент под массивные ограждения

Для ограждений, выполняемых из бетонных плит, стоит однозначно выполнять заглубленные ленточно-столбчатые типы фундамента с усиленным армированием в виде дополнительных металлических лаг. Нагрузка на почву происходит за счет веса самой конструкции. Это поможет уберечь основание от трещин и разрывов. Но стоит учитывать подвижность почвы и близость грунтовых вод.

Да и для заборов из шлакоблоков необходимо использовать ленточные типы основания заглубленного вида. Тогда нагрузка на почву будет распределяться более равномерно за счет высоты самой конструкции фундамента.

Ограждения, создаваемые из природного или искусственного камня тоже весьма тяжелые. Под них используют ленточное основание, но при этом укладка слоев фундамента в траншеи происходит по немного измененной схеме.

Так как, почти под каждый из типов ограждений применяется ленточный вид фундамента или его вариации, следует рассмотреть его создание более пристально.

Монтажные работы при изготовлении забора

Чтобы провести установочные операции необходимо придерживаться определенной схемы работ:

• Выполняется замер габаритов;
• Нарезаются металлические трубы;
• Проводятся сварочные работы.

Прежде чем сделать замер, требуется предусмотреть будущий дизайн. Самым дешевым и простым способом, будет приварка трубы под 90 градусов к столбикам. Таким образом можно добиться сильного сокращения расхода материалов. Однако самым распространенным способом является установка арматурных прутьев параллельно вкопанным столбам.

монтаж арматуры параллельно столбам забора

Замеры проводятся согласно выбранному варианту. Когда делается перпендикулярная сварка, длина трубы должна соответствовать длине между столбами, при параллельном варианте, длина должна равняться высоте забора. Причем для таких работ нужно будет иметь и дополнительные связующие трубы. Их приваривают непосредственно к столбикам, чтобы получить основание для крепления других перемычек.

Операция разрезания труб делается с учетом нескольких нюансов, которые дают возможность сильно сократить время работы. Сборка забора из арматуры проводится непосредственно на месте, поэтому заготавливать материал заранее нет необходимости. Практически все сварочные аппараты, используемые в бытовых условиях, требуют 15-минутного перерыва. В это время выполняется нарезка следующих заготовок. Этого времени вполне достаточно, чтобы нарезать прутки арматуры для монтажа одного пролета.

Особенности устройства ростверка

Для ограды из легких стройматериалов можно построить основание типа ростверка. Основы под винтовые стойки (колонны) нужно заливать на уровень замерзания земли.

Общая схема устройства песчано-гравийной подушки фундамента.

Требования к бетонированию участка в форме ригеля:

• глубина закладки — 0,5-0,75 м;
• толщина подушки под подошву опоры — 25-30 см;
• ширина боковой подушки — 15-20 см.

Такая конструкция предоставляет возможность распределить основную нагрузку на опоры, защитить ростверковые компоненты от пучения земли в период промерзания.

Не рекомендуется сооружать ростверк из бутобетона, который не позволит сделать армирование основания. А бетонировать нужно одновременно опорную и ростверковую часть конструкции.

Армирование

Чтобы защитить фундамент от деформации его можно дополнительно армировать. Процедура не является обязательной, но рекомендуется.

Пошаговая инструкция для армирования:

• армирование выполняется в 2 пояса;
• материал — арматура диаметром 12 мм;
• шаг между поперечными элементами — 10-15 см;
• продольные элементы связывают поперечными через каждые 0,35 м.

Армирование ростверка осуществляется по центру, на участках примыкания его компонентов со столбчатым фундаментом.

Гидроизоляция

Вода разрушительно действует на бетон, поэтому фундамент требует монтажа гидроизоляции. Если основание под каменный забор не подвержено воздействию подземных вод, можно не делать обмазочную гидроизоляцию.

Гидроизоляция может быть выполнена одним слоем, но рекомендуется делать в 2. Поверхности, на которые укладывается материал, предварительно смазываются битумной мастикой.

Строение и особенности ленточного фундамента

Ленточный тип в новых заборах используется чаще других. Это железобетонный бордюр, окружающий участок по периметру. Он неглубок, но достаточно крепок, чтобы удержать даже массивные конструкции заборов. Например, его заливают при монтаже забора из профнастила. Скреплённые вместе листы обладают высокой массой и дают сильный парусный эффект. Удержать эту конструкцию фундаментам другого типа будет сложно.

Схематически создание фундамента для ограждения можно разделить на такие этапы:

1. Расчёт глубины и ширины ленты.
2. Разметка участка.
3. Укладка арматуры.
4. Монтаж опалубки.
5. Заливка траншеи бетоном.
6. Застывание фундамента. Монтаж забора.

Ленточный фундамент для забора

Подбор столбиков по сечению

Для возведения деревянного забора рекомендуется использовать в качестве опор такие материалы:

• брус сечением 10 х 10 см, минимум — 8 х 10 см;
• бревно с диаметром от 100 до 150 мм;
• для частокола лучше взять кругляк максимального размера — 15 см.

Для столбов желательно подобрать брёвна одинакового диаметра

При подборе опор из дерева следует обращать внимание не только на сечение, но и выяснить породу древесины. Берёза и тополь малопригодны для уличных сооружений, поскольку быстро гниют

Лучший выбор по соотношению цена / качество — это материалы из хвойных пород. В них содержится значительное количество природных смол, помогающих противостоять влиянию окружающей среды.

Профильные трубы для забора

При подборе металлических столбов учитывайте следующие рекомендации:

• при высоте забора 2—2,5 м принимайте сечение профильной трубы 60 х 40 мм, на полутораметровую изгородь пойдут изделия размером 40 х 40 мм;
• оптимальный диаметр круглой трубы — 57 мм;
• максимальный размер уголков и швеллеров, устанавливаемых поодиночке, принимайте равным 90 и 160 мм соответственно.

Схема с указанием сечения труб

Столбы, к которым прикрепляются створки ворот и калитка, несут повышенную нагрузку, поэтому их сечение должно быть больше. Как правило, достаточно размера профильных труб 100 х 120 мм или диаметра круглых 109 мм. Сечение швеллеров и уголков остаётся неизменным, но для ворот их попарно объединяют сваркой в «коробочку».

Инструкция по изготовлению фундамента под забор

Практически любое основание для ограждения можно изготовить своими руками, если тщательно изучить технологию и соблюдать все её предписания.

Ленточный фундамент

Процесс создания данного типа основания для забора состоит из определённых последовательных этапов. При последовательном и тщательном исполнении каждого из них в итоге вы получите добротную основу для вашего забора. Итак, вам необходимо:

1. Провести разметку территории. Для этого по периметру участка, который будет обноситься забором, нужно вбить колышки, между которыми натянуть бечёвку. Отдельно необходимо обозначить места расположения калитки и ворот.
2. Выкопать траншею. Глубина канавы не менее 35 см, в местах установки опор — 60–90 см. Ширина около 40 см.
3. Установить столбы опоры. В их качестве можно использовать любой материал. Обычно это трубы, диаметром около 80 мм. Высота их должна быть такой, чтобы при вкапывании в грунт, хватило и на всю высоту будущего забора. Их нужно установить в подготовленные лунки, засыпать битым кирпичом, гравием или камнем.

Ленточный фундамент можно считать оптимальным решением для забора

Опалубку обычно делают из досок

Лента должна немного выступать над уровнем земли

Видео: ленточный фундамент для забора своими руками

Основание под лёгкий забор из профнастила

Для забора, изготовленного из профилированного листа, фундамент может быть не таким основательным. Такое ограждение можно установить на столбчатый фундамент:

1. Сначала проводится разметка, при этом нужно обозначить места расположения столбов. Расстояние между ними должно быть около 2 м.

Столбы необходимо обрабатывать антикоррозийным раствором

Много времени на возведение забора из профнастила не уйдёт

Чтобы увеличить прочность фундамента дополнительно можно вырыть неглубокую траншею, дно которой застелить геотекстилем, засыпать щебней и покрыть плёнкой. Далее установить опалубку, дно армировать, затем залить цементной смесью.

Видео: столбовая основа под забор

Фундамент забора из кирпича

Кирпичный забор нуждается в основательном и добротном фундаменте, ведь масса такой конструкции внушительная. Последствия несоблюдения технологии или выбора неподходящего типа основания могут проявляться в виде трещин на самом заборе. Есть два варианта обустройства фундамента для кирпичного забора, которые одинаково подходят как для трёхметровой конструкции, так и для небольшого ограждения:

• ленточный фундамент (глубина 40–50 см, ширина 40 см), часть которого находится над землёй (его обязательно необходимо армировать арматурой 12–14, по две сверху и снизу);
• ростверк обустраивается в местах расположения столбов на глубину промерзания, то есть на 120–1250 см вглубь грунта, а между ними привычная армированная лента.

Второй вариант обустройства фундамента более надёжный в случае строительства кирпичного забора.

Кирпичный забор требует основательного фундамента

Есть секреты, зная которые можно значительно увеличить срок службы фундамента:

• под лентой можно обустроить песчаную подушку, которую дополнительно смочить водой, что значительно снизит риск смещения основания;
• использовать цемент не ниже марки М-200;
• заливать бетон за один раз;
• если раствор вы изготавливаете не сами, а заказывается в специализированной фирме, то заказывать нужно на 10% больше, поскольку часть воды обязательно впитается в грунт;
• между фундаментом и кирпичной кладкой должен быть слой гидроизоляции.

Цокольная часть забора составляет единое целое с фундаментом

Фундамент под ограждение с кирпичными столбами

Кирпичные столбы выполняют скорей декоративную функцию, нежели практичную. Однако такой забор можно устанавливать на тех участках, когда необходимо немного выровнять перепад высот на участке.

Под кирпичные столбы можно использовать свайный фундамент

Процесс создания фундамента происходит по следующему плану:

1. Вырыть канаву по периметру будущего забора глубинойдо 70 см и шириной не менее 80 см.
2. На дно уложить дренажную подушку. Использовать нужно для этого песок и щебень крупной фракции.
3. Уложить рубероид.
4. Залить слой цементного раствора в 20 см. В этом слое уложить арматурную сетку. Используйте арматуру диаметром в 6 мм.
5. После того как бетон полностью затвердеет, укрыть его рубероидом.
6. Теперь можно обустроить ленту кладкой в два кирпича. Её придётся поднять до уровня грунта.
7. Теперь необходимо армировать места расположения столбов. Проволоки диаметром в 3 мм будет достаточно.
8. Выложить цоколь из кирпича, причём и цоколь, и столбы выкладываются как единое целое. Далее столбы выкладываются монолитной кладкой.

Оригинально смотрится ленточный фундамент под забором с кирпичными столбами

Опалубка для забора

Специальная конструкция для возведения ровного фундаментного основания называется опалубкой. Она изготавливается из обрезной доски. Фундаменты для легких заборов чаще всего заливаются без применения опалубки, но без такой конструкции не обойтись, если необходимо возвести массивный кирпичный (каменный) забор.

Опалубка основания для забора выполняется также как и для обычного фундамента, с той лишь разницей, что армированное основание обустраивать не требуется.

Зачем она нужна

На любое ограждение воздействует ветер, на фундаментное основание — дождевые воды, пучение грунта в морозный период. В результате таких воздействий фундамент начинает деформироваться, кирпичный забор трескаться.

Со временем эти факторы способствуют разрушению всей оградительной конструкции. Чтобы этого не произошло как можно дольше, рекомендуется обустраивать основу монолитного типа. А для этого обязательно обустраивается опалубка.

Материалы для опалубки

Для изготовления конструкции одноразового применения можно использовать любые подручные материалы: фанеру, куски досок или жести.

Для опалубки многоразового применения понадобятся следующие материалы:

• водостойкая фанера иностранного производства — не менее 1 см (толщина материала);
• обрезная доска — 3 см;
• плиты ОСБ — не менее 1 см.

С помощью фанеры, досок или ОСБ-плит формируются вертикальные стенки для заливки монолитного бетона. Для фиксации стенок нужны бруски и подпорки толщиной 3-5 см.

Перед заливкой бетонной смеси рекомендуется проверить стяжки и упоры по периметру опалубки.

Как и куда она устанавливается

Правильная геометрия конструкции будет зависеть от монтажа опалубки. Поэтому опалубка обустраивается на том же месте и на ту же высоту, где должен быть фундамент согласно плану строительства.

Конструкция опалубки выполняется на 3-5 см выше, чем планируется высота фундамента, так как бетонный раствор имеет свойство усадки. Она монтируется в предварительно подготовленный котлован, ширина которого на 15-20 см больше ширины опалубочной конструкции.

Закрепление опалубки

Перед заливкой бетона опалубку нужно тщательно закрепить, чтобы при механических воздействиях не нарушить размеры и геометрию будущего фундаментного основания.

Стяжку опалубки также можно сделать при помощи стальных шпилек.

Требования к закреплению конструкции опалубки:

1. Для предотвращения смещения нижней части конструкции забиваются деревянные колышки.
2. При обустройстве ленточного фундамента опалубка укрепляется в верхней части и по центру по всей длине деревянными распорками под углом 45º. Их упирают в колышки или грунт.
3. Крепление опалубки столбов ограждения осуществляется по периметру.

Фиксация геометрии опалубки

Раствор на основе цемента — это тяжелый стройматериал. Он весит больше 2 т на 1 м³ и создает в нижней плоскости высокое давление на стенки опалубки. Это может вызвать деформацию фундамента, увеличится расход жидкого бетона. Поэтому при обустройстве опалубки нужно предотвращать возможные ее деформации.

Если нет желания изготавливать скрутки и распорки самостоятельно, можно купить специальный комплект фиксирующих элементов на строительном рынке.

Армирование

При сооружении армирующей конструкции фундамента под ограждение необходимо учитывать размеры защитного слоя бетона — минимум 5 см в каждом направлении. Элементы армирования укладываются на специальные прокладки, предварительно установленные на грунт.

Между внутренней поверхностью опалубки и арматурой также необходимо выдерживать зазор не меньше 5 см. При армировании основания опор ограждения зазоры нужно выдерживать во всех направлениях.

При использовании армирующих каркасов, сеток можно применять специальные компоненты из пластмассы, предназначенные для таких целей. Их можно купить в любом магазине строительных материалов.

Заливка бетона и оборачиваемость

Перед тем, как заливать бетонную смесь, внутреннюю поверхность опалубки надо обработать специальной пропиткой, которая уменьшит адгезию раствора к материалу.

При заливке жидкого бетона в опалубку нужно стараться сохранить ее первоначальное положение. Поэтому нужно подавать раствор медленно, отдельными слоями по 0,5 м. После заливки бетон необходимо уплотнять, чтобы заполнить пустоты.

Когда монолитный бетон схватиться и наберет первоначальную прочность, можно аккуратно снимать опалубку и монтировать на новый участок.

Расчет конструкции

В ходе расчета определяют требуемые характеристики материалов — бетона и арматуры — и их расход. Согласно рекомендациям СП 50-101-2004 для фундамента под забор оптимально использовать бетон класса не ниже В 12,5 (марка М150). Чем сложнее грунтовые условия, тем качественнее должен быть бетон и выше его класс.

Расход бетонной смеси определяют в кубах. Для этого высоту и ширину фундамента умножают на его длину. Необходимо добавить объем раствора, который будет залит под каждую опору. Это примерно составляет 40-60 литров в зависимости от размеров скважины и способа бетонирования (полное, частичное).

Ленточный фундамент необходимо армировать даже в случаях, где нагрузка от ограждения незначительна. Бетон хорошо работает на сжатие. При растягивающих или изгибающих нагрузках, которые возникают в результате неравномерной осадки от пучения грунта, он разрушается. Чем больше нагрузки и пучинистость грунта, тем выше потребность в армировании.

Самая распространенная схема армирования — двухрядный каркас из стержней Æ10-12 мм с вертикальной перевязкой арматурой Æ6-8 мм, установленной с шагом 300 мм.

При сложном рельефе и большом весе ограждения каркас может быть из 3 рядов рабочей арматуры. Изготовление таких конструкций более трудоемкое и затратное, но только так можно добиться долговечной работы основания.

Армирование ленточного и столбчатого фундамента проводится совместно. Стержни, установленные в скважины под опоры, выводят на поверхность и загибают так, чтобы их можно было связать с арматурным каркасом ленты. Это обеспечивает жесткость конструкции и ее правильную работу.

Расход арматуры определяют исходя из размеров каркасов. Не забудьте учесть армирование столбов.
