Как своими руками сделать автоподъемник для гаража, виды и конструкции, чертежи и инструменты

Надежность и безопасность

Кроме стоимости, есть еще два фактора, которые ставят под сомнение целесообразность изготовления подъемного механизма для авто своими руками – это надежность и безопасность. Вес даже небольшого авто нередко превышает одну тонну.

Автомобиль может упасть с подъемника по следующим причинам:

  • вес машины оказался больше, чем способен выдержать приводной или исполнительный механизм;
  • стопорное устройство оказалось неправильной конструкции;
  • стопорное устройство не выдержало нагрузки;
  • опоры подъемника недостаточно или неправильно закреплены.

Чтобы изготовить подъемник своими руками, приходится или брать готовую схему, надеясь, что ее автор тщательно просчитал прочность всех деталей, или выполнять эти расчеты самостоятельно. Такую работу может осилить только высококвалифицированный инженер, обычному автолюбителю она не под силу. Кроме того, необходимо просчитать, какую нагрузку сможет выдержать привод и тормозной механизм. Если любой из этих расчетов выполнен с ошибками, подъемник для авто превращается в смертельно опасную ловушку. Не менее важен и расчет основания этого механизма. Тут недостаточно просто залить толстый слой бетона, ведь необходимо предусмотреть крепления, расположенные в строго определенных местах.

Читать также: Стабилизатор напряжения 220в фото

Поиск деталей

Если вы все же решили своими руками построить подъемник для авто, и вас не пугает опасность этой самоделки, то подборку деталей начинайте с поиска приводного механизма и стопора. Эти детали можно найти в следующих местах:

  • магазинах, торгующих комплектующими для специальной техники;
  • предприятиях, имеющих на балансе старую строительную технику;
  • предприятиях, которые проводят обновление парка деревообрабатывающих или металлообрабатывающих станков;
  • пунктах приема черного и цветного металла.

Для ножничного подъемника вам понадобятся два гидроцилиндра подходящей мощности и длины, компрессор для них и гидравлические шланги. Ножничная схема проще всего в изготовлении, но в ней невозможно сделать надежный тормоз. Поэтому если лопнет шланг или протечет один из цилиндров, беды не избежать. Валы и электромоторы с редукторами, подходящие для платформенных или вилочных подъемников, проще всего найти там, где меняют старые станки на новые. Это обойдется гораздо дешевле, чем заказ червяков токарю. Да и стопор таких механизмов не отличается сложностью – косозубая планка с фиксатором, изготовленные из стали толщиной 1–2 см.

Вывод

Если вы все же решили рискнуть и сделать подъемник для авто своими руками, то прежде, чем выбрать какую-то схему и приступить к сборке, найдите тех, кто уже сделал такое устройство. Поглядите, как оно работает, убедитесь в его безопасности. Ведь вы рискуете не машиной, а своей жизнью. Если же в момент падения машины под ней вместе с вами окажется кто-то из членов семьи, то вы поставите и его жизнь под угрозу.

Для обслуживания автомобиля в условиях станции технического обслуживания используется куча специального оборудования, от копеечного до очень дорогого, совершенно недоступного частному мастеру или просто владельцу транспортного средства, который привык своими руками обслуживать машину. Есть очень узкоспециализированные устройства, которые могут пригодиться частнику раз-два в год. А есть и такие, без которых любой ремонт или профилактика просто невозможны. Автомобильные подъёмники — как раз тот случай.

Как сделать надежный автоподъемник своими руками

Самостоятельно изготовить автоподъемник из домкрата непросто, и поэтому надо заранее ознакомиться с инструкцией.

Расчет размеров и создание чертежа

Сначала необходимо определиться с размерами оборудования для работы с автомобилями.

Выбор габаритов автоподъемника зависит от площади гаража, в котором он будет использоваться. Средняя высота устройства составляет три с половиной метра, а ширина — три метра. Оборудование с такими габаритами способно поднять транспортное средство, масса которого достигает 3-4 тонны.

Необходимые компоненты и инструменты

Определившись с размерами автоподъемника, можно приступить к подготовке нужных инструментов и материалов. Для работы понадобятся:

  • сварочный аппарат для соединения железных компонентов;
  • сверла;
  • дрель;
  • рулетка для измерения размеров деталей устройства.

К материалам, из которых изготавливается устройство, относят:

  • стельные уголки шириной восемь сантиметров;
  • железные плиты, толщина которых должна быть 1-2 сантиметра;
  • редуктор червячного типа.

Инструкция по сборке

На начальном этапе создания подъемника в стенки гаражной ямы устанавливают уголки из стали. После этого на их полки устанавливают металлическую плиту и прикрепляют ее к поверхности. Сверху устанавливается редуктор, после чего на приводном валу фиксируется шпонка.

После установки редуктора на поверхности плиты делают отверстия, через которые будет пропускаться цепь. Когда цепь будет установлена, на вал надевают звездочку. Для установки второй цепи с противоположной стороны плиты проделывают такие же отверстия.

Какие типы подъемников бывают

Существуют три основных вида механизмов, которые применяют для ремонта машин:

  • гидравлические;
  • цепные;
  • винтовые.

Подъемники также разделяют по способу поднятия автомобиля:

  • ножничные;
  • платформенные;
  • вилочные.

Самый популярный вид подъемников – винтовые вилочные. Их основа длинный резьбовой вал из инструментальной стали, выдерживающий нагрузку до 2–3 тонн. Однако сделать такой механизм дома почти нереально из-за сложности изготовления вилок. Поэтому для изготовления своими руками больше подходят винтовые платформенные устройства. Они выполнены в виде двух параллельных швеллеров, уложенных ребрами вниз и прикрепленных к винтовым приводным механизмам, обеспечивающим подъем платформ. В таких устройствах требования к валам заметно ниже, ведь подъем обеспечивают не два, а четыре вала. Их существенным минусом является необходимость использования домкрата для ремонта подвески, ведь колеса машины не висят в воздухе, а стоят на швеллерах.

Нередко вилочные и платформенные подъемники для авто изготавливают с цепным приводом. По своим характеристикам они ничем не уступают винтовым, но их сложней сделать своими руками. Ведь требуется согласованная работа всех электромоторов привода, а также тормозных устройств. Для изготовления ножничных подъемных устройств чаще всего используют гидравлический привод, хотя некоторые самодельщики экспериментируют с цепным или винтовым приводом.

Для гаража на одну машину автолюбители придумали множество различных подъёмных устройств. Это блоки, домкраты, тали, тельферы и другие.

Домкрат является самым популярным устройством. Такое оборудование малого размера должно обязательно лежать в багажнике, чтобы была возможность приподнять машину при смене колеса. Большие домкраты могут находиться в гараже для выполнения серьёзных работ.

Один блок, подвешенный к потолочной балке гаража, позволяет вдвое уменьшить усилие, необходимое для поднятия конкретного груза. Комбинация таких механизмов уменьшает потребную силу в геометрической прогрессии от количества задействованных блоков. Например, с помощью четырёх подвешенных к потолку гаража блоков можно за четыре угла поднять всю машину.

Блок для подъёма грузов ФОТО: youtube.com

Таль представляет собой конструктивно оформленную совокупность блоков. А тельфер является комбинацией тали и тележки, которая передвигается по потолочной балке над машиной. Тельфер можно оснастить двумя электромоторами: один предназначен для перемещения тележки, другой – для вращения барабана с тросом. В результате, получится подъёмный кран в миниатюре.

Другие конструкции основаны на принципах превращения горизонтального перемещения тяги в вертикальное перемещение платформы с машиной.

Подъемник – делать самому или купить подержанный

Основная проблема, с которой сталкиваются все, кто хочет самостоятельно сделать подъемник для авто – высокая стоимость деталей, из-за чего гораздо дешевле купить подержанное устройство. Ведь гидроцилиндры достаточной длины и грузоподъемности обходятся в десятки тысяч рублей. Изготовленные на заказ прочные червяки (резьбовые валы) из инструментальной стали обойдутся как минимум во столько же. В итоге затраты для строительства самого простого ножничного подъемника своими руками достигают 100–120 тысяч рублей, тогда как стоимость новых китайских устройств различных типов начинается от 80 тысяч рублей.

Правила эксплуатации подъемника

Чтобы самостоятельно сделать подъемник, нужно приложить немало усилий. Но чтобы данный агрегат работал эффективнее, необходимо соблюдать все правила его эксплуатации:

  1. Перед использованием подъемника обязательно удаляют болты, которые скрепляют двигатель и раму транспортного средства.
  2. Под двигатель заводят петлю стального троса. На его конец накидывают крюк подъемника.
  3. Выполняют перебор цепи.
  4. Со временем движение перейдет на приводной вал, который передаст усилие на грузовой, что приведет к натяжению тросов.
  5. Силовой агрегат поднимают медленно и аккуратно, чтобы избежать повреждений.
  6. После изъятия двигателя с применением подъемника необходимо остановить его работу. Груз теперь будет удерживаться редуктором.
  7. Транспортное средство можно отодвинуть и установить на его место прочный стол, который сможет выдержать нагрузку от двигателя.

Инструкция по эксплуатации и ТБ

При въезде автомобиля на яму траверсу выравнивают по опорным точкам, регулируя вылет крыльев и высоту упоров. Далее производится блокировка катков. При снятом домкрате устанавливается штанга-толкатель, которая поджимается винтовым штоком домкрата. Далее усилием гидравлики траверса поднимается на нужную высоту, и подъёмник блокируется шпильками.

Если домкрат не обеспечивает нужную высоту подъёма, его сливают, оставляя блокировочные шпильки для временного упора. После этого штанга меняется на более длинную и производится подъём в более высокое положение. Для большинства ситуаций нужен комплект максимум из 2–3 штанг разной длины, которые стыкуются со штоком домкрата переходной втулкой.

Спуск автомобиля производится в обратном порядке: сначала удаляются блокировочные пальцы, затем сливают домкрат. Если использовалась удлинённая штанга, спуск производится с промежуточным положением для замены толкателя. При необходимости переместить автомобиль вдоль ямы его нужно опустить до уклона не более 3–5°, затем убрать клинья из-под катков и перекатить подъёмник вручную или с помощью небольшой лебёдки. Такая конструкция допускает полноценное безопасное поднятие автомобиля с двух сторон, однако для этого рекомендуется продумать систему жёстких связей между обеими площадками, например, с помощью длинных резьбовых шпилек.

Распространенные модели

Из отечественных моделей наиболее востребованы одноместная под маркой 3449б и двухместная 3851б. Они имеют одну и две консоли. Первый подъемник больше распространен. Он используется на зданиях высотой до 150 м и может поднять вес до 500 кг. Подъемный механизм состоит из лебедки и двух барабанов, расположенных под настилом платформы. Аппарат оснащен электродвигателем мощностью 2,2 Вт.

Груз весом 500 кг можно поднять со скоростью 5,5 м/мин. Отечественные модели отличаются надежностью, простотой обслуживания и длительным сроком эксплуатации. Для установки сначала монтируют консоли, на них фиксируют противовесы, потом на 4 тросах на консолях устанавливают платформу. Снизу к ней подвешивают контргрузы. В случае обрыва троса автоматически включается тормозная система.

Распространенные импортные модели выпускаются китайской компанией под маркой ZLP. Самый востребованный подъемник — ZLP-630. Он обладает грузоподъемностью 630 кг и высотой подъема 200 м. ZLP бывают и более мощными, например ZLP-800. Основным достоинством является то, что их конструкция разборная.

Платформа состоит из трех секций, поэтому длину платформы можно менять в зависимости от количества пассажиров и грузов, которые будут поднимать.

Платформа изготавливается из стали или алюминия. Высота консоли может регулироваться. ZLP 630 может регулировать длину вылета консоли от 120 до 170 см.

Подъемник в гараж своими руками

Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.

Самодельный подъемник изготавливается с применением следующих деталей:

Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции. Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма

Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг. Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования

Комплект болтов, крепежный крюк, шпонки формой звездочки. Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы. Стальной трос, толщиной 5 мм.

Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции. Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора.

Подъемник цепной своими руками

В плите проделываются отверстия, подходящие диаметру цепи, после этого происходит монтаж цепного механизма

Важно уделить внимание безопасности, в раме изготавливаются отверстия через определенное расстояние, ими вставляется стопорный механизм

Особенности эксплуатации такого подъемника

Использование при  работе агрегата червячного типа подходит для подъема двигателя автомобиля или несущих частей. Порядок применения автоподъемника, изготовленного своими руками прост, необходимо следовать следующим действиям:

  • Демонтировать крепления двигателя, болты, гайки.
  • После происходит подвод петель из стального троса, сцепление конструкции.
  • Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

После подъема, необходимо удалить автомобиль из зоны проводимых работ, подставив под двигатель стол. Подставку или стол возможно изготовить своими руками, конструкция должна быть прочной, выдерживать большие нагрузки. Удобным при использовании является стол на колесах, который позволяет перемещать деталь в необходимых направлениях.

Если автомобиль слишком большой

Ремонт крупных автомобилей не редкость, размер колес и высота клиренса могут не дать поднять необходимые части на нужную высоту. Процесс происходит с помощником, который оттягивает деталь на заранее подготовленный стол. Вращение редуктора происходит противоположной стороной к установленному элементу.

Автоподъемник для больших автомобилей

Такие ситуации приводят к мыслям об улучшении и модернизации автомобильного подъемника для гаража своими руками. Возможно изготовить подвижную конструкцию, которая будет давать возможность двигать поднимаемую часть на необходимые расстояния. Возможно изготовить агрегатную установку с электродвигателем на понижающем редукторе, при этом случае может получиться настоящий кран для подъема крупногабаритных механизмов.

Это интересно: Разновидности и установка автомобильного двухстоечного подъемника — разбираемся в сути

Ножничный подъемник своими руками

Для обслуживания автомобиля в условиях станции технического обслуживания используется куча специального оборудования, от копеечного до очень дорогого, совершенно недоступного частному мастеру или просто владельцу транспортного средства, который привык своими руками обслуживать машину. Есть очень узкоспециализированные устройства, которые могут пригодиться частнику раз-два в год. А есть и такие, без которых любой ремонт или профилактика просто невозможны. Автомобильные подъёмники — как раз тот случай.

Зачем он нужен

Покупать его в большинстве случаев не имеет смысла. Как с точки зрения финансов, так и с точки зрения свободного места в гараже. Хотя, для владельцев машин, имеющих большой гараж-мастерскую, его наличие уже огромный плюс.

Во-первых, не будем усложнять жизнь и копать смотровую канаву, которая в принципе, кроме как для доступа к днищу больше ничего не даёт. Однако в случае с подъёмником любого типа получаем определённую выгоду:

  • очень удобно проводить сварочные и рихтовочные работы по кузову;
  • работы по обслуживанию и замене ходовой части, подвески, тормозов, выхлопа и всей трансмиссии;
  • шиномонтаж и замена колес при помощи подъёмника проходит быстрее и проще;
  • можно совмещать профилактический осмотр с мелким ремонтом.

Рыночные цены

Словом, преимуществ-то много, но вот цена кусается. К примеру, один из самых надежных видов, ножничный, стоит в пределах 150-220 тысяч рублей. Цена кусается, тем более, если придется обслуживать десятилетнюю девятку, которая стоит втрое дешевле. Да и качество дешевых изделий оставляет желать лучшего, а более-менее серьезные модели можно купить уже от 300 тысяч.

Чтобы не тратить такую сумму, вполне возможно сделать его своими руками. Стоит ознакомиться с заводскими образцами и взвесить все за и против, чем мы сейчас и займёмся. Некоторые чертежи и схемы ножничных устройств мы разместили на страничке и они, возможно, натолкнут на нужную конструкторскую мысль. Понятно, что копировать размеры со схем не имеет смысла, поскольку условия бывают разные, как и разные требования к механизму.

Требования к оборудованию

В первую очередь, от этого оборудования понадобится возможность подъёма машины на такую высоту, на которой удобно её обслуживать. Можно просто приподнять, а можно поднять на полный человеческий рост

Кроме этого надо продумать привод и систему подъемного механизма, продумать управление, регулировку и крепление к полу гаража. Кстати, большинство заводских изделий наглухо крепятся на анкеры к полу и бетонируются. Это необходимо, чтобы исключить опрокидывание и снизить риск получения травмы и порчи имущества, тем не менее, есть и самоходные гидроподъёмники.

Привод и подъёмник

Привод всех подъёмников может быть как гидромеханическим, так и электромеханическим. В первом случае для подъёма эстакады или стола используется электрический двигатель с помпой и система гидравлических цилиндров. Принцип работы его довольно прост и он понятен по схемам и приведённым чертежам. Как правило, для работы гидростанции подъемника используется трехфазный электродвигатель на 380 Вольт, а гидравлическая арматура должна быть строго выверена по параметрам в зависимости от ожидаемой нагрузки.

Бюджетные гидростанции работают и от 24-вольтового электродвигателя, но их грузоподъемность сильно ограничена, а надежность, исходя из страны изготовления, невероятно низка. Именно поэтому гораздо рациональнее и дешевле будет собрать самому, чем покупать китайский металлолом, хотя производитель производителю рознь.

урок

Как бы там ни было, но к проектировке и технологическим инженерным расчётам нужно подходить очень серьёзно. Так, необходимо будет вычислить минимальное сечение балок, расчёт осей гидроцилиндров, подбор гидроцилиндров по производительности и длине штока, правильно подобрать гидронасос и систему управления

Особое внимание при проектировке уделяют безопасности и аварийным механизмам подъёма/опускания автомобиля

Задача довольно непростая, но решаемая. При наличии материалов и знаний можно собрать небольшой ножничный подъёмник, который станет полезным не только вам, но и вашим друзьям и соседям. Удачной проектировки!

Сборка, подгонка и навороты

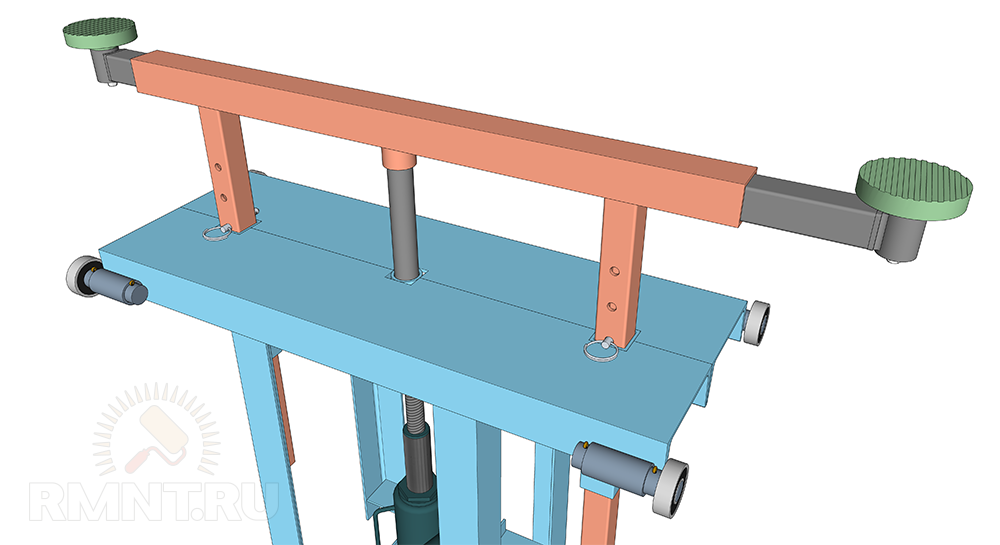

Траверса должна свободно перемещаться в направляющих по всей высоте хода. При необходимости можно отметить места притира, после чего снять лишний металл с помощью УШМ, либо вывернуть направляющие или стаканы в нужную сторону. С периодической проверкой плавности хода выполняется крепление стаканов к площадке по всем точкам соприкосновения. После закрепления направляющие смазываются пластичной смазкой.

Далее работа веётся над штангой толкателя. Её лучше выполнить из круглого прута толщиной около 33–35 мм. Штанга вставляется в центрирующую втулку и упорный стакан, при этом зазор втулки не должен быть меньше 2 мм для удобного выравнивания. После установки штанги в подъёмник сначала нужно приварить стакан: по обеим соприкасающимся поверхностям наложить двойной шов. Далее приваривается втулка, врезанная в площадку. Её крепление не должно быть излишне прочным, гораздо важнее хорошо поработать над устранением перекоса. Движение толкателя во втулке осуществляется насухо.

Чтобы обеспечить надёжную блокировку подъёмника, необходимо рассчитать положение стоек под площадкой так, чтобы направляющие находились точно между ними. В стойках сверлится вертикальный ряд соосных отверстий через каждые 50 мм, при этом желательно вести отметку от нижних концов направляющих по мере подъёма траверсы. В полученные отверстия вставляют длинные шпильки, фиксируемые на шплинтах. Обездвижить площадку можно с помощью квадратных прутков со скошенными торцами, которые вставляют между катками с зазором по 3–5 мм.

Надежность и безопасность

Кроме стоимости, есть еще два фактора, которые ставят под сомнение целесообразность изготовления подъемного механизма для авто своими руками – это надежность и безопасность. Вес даже небольшого авто нередко превышает одну тонну.

Автомобиль может упасть с подъемника по следующим причинам:

  • вес машины оказался больше, чем способен выдержать приводной или исполнительный механизм;
  • стопорное устройство оказалось неправильной конструкции;
  • стопорное устройство не выдержало нагрузки;
  • опоры подъемника недостаточно или неправильно закреплены.

Чтобы изготовить подъемник своими руками, приходится или брать готовую схему, надеясь, что ее автор тщательно просчитал прочность всех деталей, или выполнять эти расчеты самостоятельно. Такую работу может осилить только высококвалифицированный инженер, обычному автолюбителю она не под силу. Кроме того, необходимо просчитать, какую нагрузку сможет выдержать привод и тормозной механизм. Если любой из этих расчетов выполнен с ошибками, подъемник для авто превращается в смертельно опасную ловушку. Не менее важен и расчет основания этого механизма. Тут недостаточно просто залить толстый слой бетона, ведь необходимо предусмотреть крепления, расположенные в строго определенных местах.

Читать также: Стабилизатор напряжения 220в фото

Поиск деталей

Если вы все же решили своими руками построить подъемник для авто, и вас не пугает опасность этой самоделки, то подборку деталей начинайте с поиска приводного механизма и стопора. Эти детали можно найти в следующих местах:

  • магазинах, торгующих комплектующими для специальной техники;
  • предприятиях, имеющих на балансе старую строительную технику;
  • предприятиях, которые проводят обновление парка деревообрабатывающих или металлообрабатывающих станков;
  • пунктах приема черного и цветного металла.

Для ножничного подъемника вам понадобятся два гидроцилиндра подходящей мощности и длины, компрессор для них и гидравлические шланги. Ножничная схема проще всего в изготовлении, но в ней невозможно сделать надежный тормоз. Поэтому если лопнет шланг или протечет один из цилиндров, беды не избежать. Валы и электромоторы с редукторами, подходящие для платформенных или вилочных подъемников, проще всего найти там, где меняют старые станки на новые. Это обойдется гораздо дешевле, чем заказ червяков токарю. Да и стопор таких механизмов не отличается сложностью – косозубая планка с фиксатором, изготовленные из стали толщиной 1–2 см.

Вывод

Если вы все же решили рискнуть и сделать подъемник для авто своими руками, то прежде, чем выбрать какую-то схему и приступить к сборке, найдите тех, кто уже сделал такое устройство. Поглядите, как оно работает, убедитесь в его безопасности. Ведь вы рискуете не машиной, а своей жизнью. Если же в момент падения машины под ней вместе с вами окажется кто-то из членов семьи, то вы поставите и его жизнь под угрозу.

Для обслуживания автомобиля в условиях станции технического обслуживания используется куча специального оборудования, от копеечного до очень дорогого, совершенно недоступного частному мастеру или просто владельцу транспортного средства, который привык своими руками обслуживать машину. Есть очень узкоспециализированные устройства, которые могут пригодиться частнику раз-два в год. А есть и такие, без которых любой ремонт или профилактика просто невозможны. Автомобильные подъёмники — как раз тот случай.
