Гараж ракушка своими руками: как сделать

Как собрать «ракушку» своими руками

Удачная конструкция гаража дала возможность большому количеству городских автолюбителей сохранить свой автомобиль за относительно небольшие деньги. Единственным весомым недостатком гаража ракушки была необходимость устанавливать конструкцию на проезжей части придомовой территории. Сегодня «ракушку» практически не выпускают, но автолюбителю средней квалификации вполне по силам сделать ее своими руками. Для этого потребуется:

  1. Стальной уголок с шириной полки 70 мм, металлический лист толщиной 2- 3 мм;
  2. Сварочный аппарат и пакет электродов, болгарка с комплектом дисков для отрезки металла, электрическая дрель с набором сверл;
  3. Измерительные средства, штангенциркуль, рулетка, метизы, болты и гайки.

Изготавливаем основные узлы гаража «ракушки»

Прежде чем приступать к сборочным работам, потребуется изготовить главные узлы гаража. По заготовленным габаритам машины определяем общую длину каждой из секций и высоту потолка. Традиционно подвижная часть «ракушки» изготавливается большего размера, чем неподвижная. Такой подход дает возможность ставить автомобиль в помещение гаража любым удобным способом.

Для изготовления неподвижной секции вырежем из стального уголка две вертикальные стойки на высоту, равную высоте гаража, и металлическую поперечину, равную ширине гаража. Заготовленные отрезки свариваем в виде буквы П и устанавливаем в вертикальном положении наподобие футбольных ворот.

Чтобы «ворота» не упали, на время зафиксируем их деревянными подпорками. От основания вертикальных стоек откладываем половину длины гаража и по этим размерам отрезаем еще два куска уголка, которые привариваем к вертикальным стойкам. Чтобы получить полный каркас задней секции гаража, остается приварить поперечину к горизонтальным отрезкам, изготовить и установить две направляющие дуги.

Изогнуть мощный стальной уголок своими руками без использования станка достаточно сложно, поэтому вместо дуги сделаем многосекторную полуокружность. Уголок длиной в 6 метров размечаем на участки шириной 30- 40 см. По линиям разметки на одной из полок уголка с помощью болгарки выполним надрезы по 65 мм каждый. Теперь длинный уголок можно изогнуть в виде полуокружности, и проварить выполненные надрезы с помощью электросварки. Полученную заготовку разрезаем на две половинки и привариваем на каркас задней секции.

Аналогичным способом изготавливаем переднюю секцию, при этом следует учитывать, что радиус кривизны и высота второй половинки гаража должны быть меньше неподвижной секции. Чтобы между двумя секциями получился минимальный зазор, вертикальную П-образную стойку первой секции будем изготавливать, используя каркас задней половинки, как шаблон.

Перед тем как собрать две половинки каркаса «ракушки» в единую конструкцию, устанавливаем их на ровной площадке, совмещаем рабочее положение и определяем место установки шарнира. В самом простом случае в качестве шарниров можно использовать пару гаражных петель, которые привариваются до завершения сборки к одной из половинок.

Собираем гараж «ракушку»

Сборочные операции при изготовлении гаражной конструкции выполняем в три приема:

  1. Устанавливаем неподвижную секцию и фиксируем ее положение с помощью анкерных болтов;
  2. Совмещаем переднюю часть «ракушки» с установленной ранее задней секцией, закрепляем вторые половинки петель и привариваем их;
  3. Каждую из секций гаража «ракушки» последовательно обшиваем полосками металла, предварительно вырезанного по размеру и высоте, места креплений облицовки обвариваем электросваркой.

Остается на стыке двух секций приварить крепление для навешивания замка и обработать корпус «ракушки», особенно внутреннюю поверхность стен, защитным антикоррозионным составом. После нанесения грунтовки окрашиваем корпус «ракушки» в непопулярный у автомобилистов серый цвет. Чтобы сделать гараж заметным, в центральной части корпуса необходимо нанести полоски яркого красного, желтого или белого цвета.

«Ракушка» из тентованной ткани

Чтобы обеспечить защиту от дождя и солнца, «ракушку» необязательно изготавливать из металла. С помощью приведенного чертежа можно изготовить раскладной вариант с использованием полиэфирной ткани или брезента. В различных модификациях такая конструкция изготавливалась с консольным креплением на стене или в виде навеса по типу «крыша фаэтона». Понятно, что мягкие варианты ракушки можно использовать только в домашних условиях, для дачи или загородного участка.

Изготовление

Итак, с особенностями и достоинствами конструкции мы разобрались. Теперь давайте рассмотрим, как своими руками сделать гараж ракушку. Данную операцию можно условно разбить на три этапа:

Этап 1: Подготовка проекта

Начинать работу необходимо с подготовки проекта. На данном этапе нужно определиться со следующими моментами:

  • Размерами
    . Подбираются с учетом габаритов автомобиля, размеров свободной площадки и собственных пожеланий;
  • Особенностями конструкции.
    Как я уже сказал выше, конструкция гаража ракушки состоит из каркаса и обшивки. Как правило, каркас изготавливают в виде прямоугольного параллелепипеда из металлического уголка или профилированных труб.
    Конструкцию каркаса надо изобразить на бумаге, отображая при этом расположение всех основных деталей;
  • Количеством материалов
    . Подсчитать количество материалов можно на бумаге после составления схемы с размерами конструкции.

Надо сказать, что необязательно создавать точные чертежи с соблюдением масштаба. Можно выполнить схему даже от руки. Главное, чтобы она отображала особенности конструкции и ее размеры.

Этап 2: Строительство коробки

После подготовки проекта можно начинать изготовление коробки пенала. Инструкция выглядит следующим образом:

ИллюстрацииОписание действий
Материалы.
Для строительства коробки необходимо подготовить:

  • Металлический профиль или профилированные трубы;
  • Стеновой профнастил;
  • Кровельный профнастил;
  • Электроды для сварки.
Создаем заднюю стенку.
Основной элемент, из которого будет состоять пенал – это прямоугольники из уголка или профилированной трубы, обшитые профнастилом.

Прежде всего сделайте треугольник, который будет служить задней стенкой. Изготавливается он так:

  • Отрежьте два профиля по ширине будущего гаража и два профиля по его высоте;
  • Из подготовленных деталей сварите прямоугольник. При этом следите, чтобы углы соответствовали 90 градусам;
  • Для придания прочности конструкции можно приварить несколько поперечин;
  • Сразу же можно закрепить на каркасе профлист, воспользовавшись болтами или сваркой.
Изготовление боковых стенок.
Каждая боковая стенка состоит из трех квадратов или прямоугольников, которые изготавливаются по описанной выше схеме.
Сборка каркаса:

  • Объедините стеновые прямоугольники, чтобы получить сплошные боковые стенки;
  • Соедините боковые стенки с задней торцевой стенкой;
  • Снизу и сверху боковые стены соедините поперечинами, как показано на схеме. Сверху шаг поперечен должен с оставлять не более 50 см, чтобы не прогибался кровельный профлист.
Монтаж профнастила на кровлю:

  • Закрепите листы профнастила на крыше саморезами. Желательно, чтобы листы были на всю длину кровли, т.е. чтобы на крыше не было поперечных стыков;
  • Для герметизации кровли, места стыков листов можно заполнить строительным герметиком.

На этом ракушка для автомобиля своими руками практически построена, осталось лишь изготовить ворота и установить их.

Этап 3: Изготовление и установка ворот

Гаражные ворота для пенала изготавливаются довольно просто:

ИллюстрацииОписание
Материалы.
Для изготовления ворот понадобятся те же материалы, что и для изготовления стенок. Кроме того, понадобятся мощные навесы.
Изготовление ворот
:

  • Сварите из профилей два прямоугольника. Размеры каждого должны равняться половинке торцевой стенки;
  • Дополнительно укрепите прямоугольники перемычками;
  • Усильте места крепления навесов, наварив дополнительные планки из профиля;
  • Если будет использоваться навесной замок, приварите петли. Если замок будет встроенным, нужно также усилить место его расположения;
  • Обшейте каркас ворот профнастилом.
Монтаж ворот:

  • Нанесите разметку на стойки стенок гаража;
  • Приварите навесы по разметке;
  • Выровняйте ворота относительно стен и приварите их к навесам.

Конструкция гаража пенала изготавливается из металлического оцинкованного профлиста. Благодаря антикоррозионной обработке этому материалу не страшна влага, он устойчив к любому внутреннем и внешнему воздействию, позволяет обеспечить устойчивость и жесткость конструкции. Согласно расчетам специалистов, крыша на гараж пенал может выдержать нагрузку от ветра и снега в пределах 100-150 кг на 1 кв. м.

Гараж ракушка: плюсы и минусы

Классический гараж «ракушка» используется для хранения легкового автомобиля. Как правило, он состоит из двух стальных или железобетонных створок. Одна из них прочно зафиксирована и стоит на полу. А вот вторая, подобно воротам, открывается. Она поднимается, проворачивается и ложится поверх основы ворот.

Для изготовления гаража используется прочный металл. Толстые листы, как правило, и весят достаточно много. Обычно их вес находится в пределах тонны. Поэтому работать с ними без использования специальной техники бывает трудно.

Также нельзя не отметить и тот факт, что ракушку практически невозможно поднять и передвинуть без крана.

Безопасность

Конструкция, сделанная из двух створок, многими считается уязвимой. Ведь в щель между ними может легко попадать снег или капли дождя. Для того чтобы дополнительно защитить авто, специалисты рекомендуют использовать различные уплотнители. В качестве альтернативы покупают и брезентовые накидки. Впрочем, этот вариант тоже рискованный, поскольку под брезентом металл может покрыться ржавчиной.

Альтернативой и выходом из положения становится гараж-ракушка или гараж-пенал. Это конструкция, которая представляет собой компактное и удобное сооружение. Главное преимущество гаража-ракушки в том, что его можно строить без официального разрешения (если речь идет об узаконенном личном земельном участке).

Гараж-ракушка

Для изготовления гаража-пенала используются жесткие холоднопрокатные материалы. В частности, речь идет о гофрированном профнастиле, «волны» которого обеспечивают строению беспрецедентную прочность.

Гараж-ракушка

Такая конструкция была крайне популярна во времена Советского союза, но в наше время ее популярность возросла в силу многих причин, которые будут описаны ниже.

Чтобы возвести полноценную конструкцию, которая сослужит долгую службу, понадобятся следующие материалы:

  • профиль из металла;
  • профилированные листы;
  • листовой прокат;
  • болты;
  • петли;
  • винты с прессшайбой;
  • пенопласт;
  • жидкие гвозди.

Благодаря свои компактным размерам и простой установке гараж пенал или ракушка становится тем единственным выходом из ситуации, когда решается проблема сохранности автомобиля и возможности спокойно отдыхать в ночные часы без страха, что машина за это время исчезнет в неизвестном направлении.

Металлические гаражи ракушки имеют свои неоспоримые плюсы:

  • надежность конструкции (к автомобилю не подберется даже самый находчивый угонщик);
  • защита от плохих погодных условий (транспорт, покрытый снегом или поливаемый в течение дня дождем – это зрелище «разбивает сердце» автолюбителю);
  • простота монтажа (не нужен фундамент, обшивка устанавливается на каркас);
  • ракушку или пенал можно разобрать и транспортировать в любое другое удобное место;
  • если есть в собственности земельный участок, на возведение гаража не требуется разрешение административных органов;
  • возможность использования помещения и в других целях (хранение инструментов, например);
  • экономичность (денежные затраты минимальны, в среднем ракушка или пенал обходятся в 35000 рублей);
  • компактные размеры (гараж ракушка пенал не создает сложностей другим автомобилистам, даже если размещен на придомовой территории многоквартирного дома).

К недостаткам относится:

  • постепенная порча металлических деталей, подвергающихся коррозии;
  • высокая теплопроводность;
  • теснота в помещении;
  • скромный внешний вид.

Полноценная постройка

Во многом возведение полноразмерного мотогаража похоже на процесс постройки мини-бокса, изложенного выше. Но тут речь идет уже не о пристройке, а потому нужно выбрать правильное место. Желательно, чтобы гараж стоял на относительной возвышенности – так ему не будет угрожать грунтовые и дождевые воды.

Если подходящее место для мотогаража есть лишь в низине, или если там расположен весь ваш участок, то фундамент под него придется сделать выше уровня земли, а со стороны ворот построить пандус для съезда.

ВАЖНО: Любые хозяйственные постройки должны отстоять от границы вашего участка не менее чем на метр, а между вашим гаражом и любыми постройками на участке соседа должно быть не меньше 6 метров. Несоблюдение этих правил может привести к судебным тяжбам и принудительному сносу.

Теперь пора выбрать размеры будущего дома для «железного коня»

Теперь пора выбрать размеры будущего дома для «железного коня».

Для примера, вам нужно построить гараж для квадроцикла на дачу. Ширина квадроцикла 1,2 м, длина 2,3 и высота 1,2 метра. От этих размеров мы и будем отсчитывать габариты будущего гаража. Для удобства слева и справа от стоящего в нем квадроцикла должно быть не менее полуметра, такое же расстояние отсчитаем от него до ворот.

А перед квадроциклом желательно оставить 2 м, необходимые для организации рабочей зоны с верстаком и стеллажами для запчастей. Высота постройки должна быть 2-2,5 метра, чтобы человеку было комфортно в ней находиться. В итоге мы получаем, что по размерам гараж должен как минимум иметь в длину 4-5 метра, и ширину с высотой по 2,5 метра каждая.

СПРАВКА: Такой гараж подойдет не только для квадроцикла, но и для скутера, велосипеда или мотоцикла (может даже для нескольких).

Что касается инструментов, необходимых для возведения, то тут необходимо смотреть на то, из какого материала вы планируете делать мотогараж. Но в любом случае вам понадобится ведра, корыта, выравниватель и лопаты для создания фундамента, электролобзик, шуруповерт и саморезы для работы с деревом.

Итак, мы выбрали место, разметили размеры будущей постройки. Теперь очищаем стройплощадку от мусора и вырываем котлован глубиной 30-50 см. Его примерно на треть следует засыпать смесью гравия и песка, а затем залить бетоном.

Если вы будете использовать каркас – на этом этапе следует вмуровать в фундамент его основу из металлического профиля или деревянного бруса (не забудьте обработать его антисептиками и огнеупорными пропитками). Для защиты фундамента от дождевых вод следует сделать его немного выше уровня земли и сделать отмостку вокруг будущей постройки.

Следующий этап возведения гаража – стены и ворота. Стены можно сделать из деревянного бруса, профилированного листа, обычной стали или из строительных блоков. В последнем случае сначала нужно сделать цоколь, его можно залить бетоном.

Дальше укладываются поперечные балки крыши, первый слой из досок, второй из рубероида, третий из черепицы или профнастила. Заключительным этапом постройки гаража будет внешняя и внутренняя отделка и подведение электричества и прочих коммуникаций.

Читайте подробнее в статье о том, как провести проводку в гараже своими руками.

Некоторые мотолюбители используют для внешнего украшения своего гаража стилизованные граффити, нанесенные с помощью баллончиков с краской.

Гараж для квадроцикла своими руками:

Как видите, построить гараж для мотоцикла своими руками не так сложно, как могло бы казаться на первый взгляд. Здесь дело требует не столько особых умений и навыков, сколь элементарного желания и свободного времени.

Варианты гаража

На современном рынке предлагается несколько модификаций такой конструкции. Самым популярным является разборной гараж, который может монтироваться как независимая постройка для укрытия авто. Подобная конструкция не считается полноценной постройкой, для нее не требуется фундамент, регистрация документов и уплата налогов. Это тент для машины, который может устанавливаться во дворе многоэтажных домов. Однако чтобы избежать проблем в будущем лучше решить этот вопрос в муниципалитете заранее.


Для гаража ракушки не требуется регистрация документов и уплата налоговИсточник con.varykel.ru.net

На территории личного участка можно установить встроенную модель гаража. Такая конструкция может монтироваться к боковой стене дома и выглядит как полусфера. Так дополнительно экономится место на участке и снижается стоимость конструкции. Но в этом случае все надо продумать еще на этапе обустройства фундамента дома и возводить постройку с соответствующими креплениями.

Если решено установить такой гараж после возведения дома, тогда надо приобретать пристроенный вариант. Его не надо монтировать к стене, но можно устанавливать в любом удобном месте от капитальной постройки. Соединить конструкцию и дом можно навесом или коридором.

Выбор материалов для строительства

Для строительства фундамента нужно подготовить щебень, песок и цемент. Пригодятся брусья или металлические панели для основания и каркаса.

Возведение строения возможно из следующих материалов:

  • Прочностью и надежностью отличаются строения из металла.
  • Строение из кирпича отличается прочностью, надежностью и долговечностью, но для возведения кирпичных стен нужны навыки.
  • Пеноблоки отличаются меньшей стоимостью, чем кирпич. Строение из пеноблока хорошо удерживает тепло и устойчиво к влаге. Конструкцию собрать не составит труда.
  • Экономичным вариантом является гараж из древесины. Строения из дерева красиво смотрятся, хорошо сохраняют тепло, прочные и долговечные. Предварительно следует материал обработать антисептиками, пропитать антипиренами. Эти составы дезинфицируют поверхность и повышают противопожарный уровень.
  • Легко и быстро возвести гараж возможно из сэндвич-панелей или профнастила.

Чтобы работать было быстро и легко, потребуются инструменты: лопата, дрель, саморезы, анкеры, шуруповерт, сварочный аппарат, болгарка.

Как собрать?

Чтобы собрать его своими руками, нужно заранее сделать проектный план и купить материалы.

Расчет конструкции

Общая цена будет зависеть от комплектующих. Нам нужны следующие элементы для гаража 3 на 6, высотой 2,5:

  1. Металопрофиль. Около 60 листов. Цена за квадрат – около 170 рублей. В итоге около 10 тысяч.
  2. Нам нужны саморезы для крепления. Цена за один – 2 рубля. Нужно около 370 штук. Поэтому цена – 740 рублей.
  3. Необходимы внешние уголки для профнастила. Размер одного уголка – 1 метр (стоит около 1000 рублей).
  4. Также нам нужны профили в форме квадрата 5 на 5 сантиметров. Один стоит около 50 рублей. Нам нужно 110 метров, поэтому цена – около 6000 тысяч рублей.
  5. Петли. От 100 рублей.
  6. Болты (длиной 7 и 12 сантиметров), по 10 штук каждый. Общая цена – около 500 рублей.
  7. Металлические пластины. Они понадобятся в процессе сварки. Цена – 100 рублей за каждые 1,5 метра.

Общая цена будет около 20 тысяч рублей.

Необходимые материалы и инструменты

Для сбора нужны следующие инструменты:

  1. Электроды и аппарат для сварки.
  2. Болгарка и круги по металлу.
  3. Шуруповерт.
  4. Шлифованные и отрезные диски (для болгарки).
  5. Дрель и набор сверл.
  6. Рулетка, маркер и угольник.

Еще нам нужно заранее купить материалы:

  1. Квадратный металопрофиль.
  2. Листы профиля для обшивки, с цинковым покрытием. Для стен подойдет маркировка С20. Для потолка нужно выше.
  3. Металлическая полоса 5 миллиметров.
  4. Болты и гайки различного размера.
  5. Петли для ворот, которые можно приваривать. Диаметр – около 16.
  6. Жидкие гвозди.
  7. Пенополистирол, трубы ПВХ или фольгированная вата.
  8. Саморезы и винты.

Поэтапная сборка гаража

  1. Необходимо собрать каркас. Для начала монтируем заднюю стенку. Ее делают из профиля.
  2. На средине рамы стены монтируем поперечную полосу. Она выполняет функцию ребра жесткости.
  3. Привариваем раму.
  4. Теперь нам нужно собрать боковые стенки. Для этого понадобится металопрофиль.
  5. Делаем крышу. Устанавливаем скат к задней стене.

Установка готовой конструкции

Установка происходит следующим образом:

  1. Сначала необходимо выставить заднюю стену.
  2. Устанавливаем боковины. Соединяем их рамы.
  3. После того, как 3 стены будут стоять, приварить петли и установить створки для ворот.
  4. Теперь нужно обшить конструкцию. Хорошо подойдут металлические листы.
  5. В углы снаружи гаража нужно поставить защитные доборы.
  6. Устанавливаем крышу. Кровлю монтируем, начиная с задней стенки гаража. Обязательно сделать скат к задней стене, чтобы на крыше не накапливалась вода.

Собрать гараж-ракушку нетрудно. Возможно, понадобится пару человек для помощи. Но в результате получится идеальное место для хранения автомобиля.

https://youtube.com/watch?v=8ZFSa9xgaAk

ГАРАЖ РАКУШКА СВОИМИ РУКАМИ

Гараж ракушка – это легкое сооружение сборно-разборной конструкции, пользующейся большой популярностью у современных автолюбителей. Такой тип гаражного сооружения появился еще в середине 90-х годов и быстро стал востребован среди владельцев частных машин. Несмотря на простоту возведения, несложный набор используемых материалов и инструментов, гараж ракушка своими руками построенный будет служить владельцу авто долго и надежно.

Возведение гаража ракушки гарантирует любому автовладельцу следующие преимущества:

  1. Экономию средств. Стоимость любого гаража ракушки по сравнению с капитальными строениями значительно ниже. Экономию времени. Возвести такой тип сооружения вполне можно за 1-3 дня. Продолжительность работ зависит от уровня подготовки основания и комплектации стройки.
  2. Простоту установки. Сделать гараж ракушку самостоятельно сможет даже человек без навыков в области строительства.
  3. Удобное месторасположение гаража ракушки, который можно расположить на небольшом участке рядом с домом.
  4. Надежная защита автомобиля от различных воздействий и посягательств. Для установки этого типа гаража необходима только выровненная площадка земли и немного свободного времени.

Подготовительные работы

Для установки гаража ракушки нужно выполнить определенные подготовительные работы. В первую очередь разравнивают площадку под гараж и делают разметку места под сооружение, на котором оно будет располагаться. Исходя из размеров автомобиля, определяются с линейными размерами конструкции гаража. На выбранном участке устанавливают угловые колышки и натягивают между ними веревку или бечевку по размерам внешних размеров конструкции. Площадку рекомендуется залить бетонным раствором или утрамбовать поверхность с использованием щебня или гравия. Чтобы сделать бетонное, надежное основание необходимо сделать опалубку и заранее тщательно выровнять землю, убрать растительность и лишнюю почву. Если грунт на участке глиняный, опалубку можно не устанавливать. В противном случае монтируют опалубку из любых древесных материалов. По краям основания желательно подготовить шесть несущих опор: по одной в каждом углу и по одной по длине сооружения.

Чертеж гаража ракушки

Основанием для гаража ракушки может также служить конструкция из досок толщиной не меньше 5 см. Специалисты советуют использовать доску шириной не менее 20 см. Для каркаса рамы нужно подготовить прочный, без сучков и трещин деревянный брус. Сечение бруса 40х80 мм или 50х100 мм. Для скрепления отдельных брусьев используется клей, а для соединения элементов используют более прочные усиления. Для этих целей готовят железные или фанерные косынки. Технология постройки В основании рамы устанавливают шарниры. Для крепежа отлично подходят болты или проушины, которые делают из полосовой стали. В качестве рам для сооружения можно также использовать дюралевые или стальные трубы, которые при сборке фиксируют с металлическими направляющими элементами. Деревянные реи, применяемые для сборки рам, сцепляют болтами из латуни. Также можно для крепления деревянных деталей применить специальный казеиновый клей. При монтаже каркаса рекомендуется использовать уровень, чтобы избежать перекоса сооружения. Сквозь углы каркаса протягивают прочный и надежный шнур, способствующий повышению устойчивости строения. Для обшивки гаража ракушки используют брезент или любую высокопрочную ткань, которую применяют в производстве тентов для грузовиков или в пошиве палаток. Вместо ткани можно применить тонкие листы профнастила, которые можно раскроить на отдельные элементы. Фиксируют ограждение гаража ракушки к конструктивным элементам капроновым шнуром или металлической высокопрочной проволокой. Дополнительные рекомендации В зимнее время с гаража ракушки нужно регулярно счищать снег для предотвращения протекания конструкции или ее деформации вследствие значительной массы снежной шубы. Гараж ракушка, в зависимости от модели, может оборудоваться разнообразными механизмами для открывания ворот. У некоторых видов ворота закатываются вверх за счет использования противовеса или специального пружинного механизма. У других моделей – раскрываются нараспашку.

Гараж ракушка — механизм ворот

Если гараж ракушка будет установлен в проходном месте, а не на своем загородном участке, желательно его оснастить противоугонной сигнализацией. Затраты финансов и времени на постройку гаража значительно меньше, чем угон транспортного средства. Поэтому любому автовладельцу выгоднее выкупить небольшой по размерам участок земли и поставить на нем гараж, чем постоянно волноваться за автомобиль, оставленный без присмотра.

Сборка конструкции

Первым делом собирают основание и боковые панели конструкции. Перед сборкой следует все просчитать по чертежу и сделать заготовки в виде отрезков стального профиля или трубы. По схеме монтажа маркируем каждый элемент и подписываем согласно месторасположению на чертеже. Идеально, если для разных фрагментов (потолок, стены, основание) будут использованы маркеры разных цветов.

Далее нужно собрать нижний контур. Для этого в землю следует забить монтажные колышки, а после выложить прямоугольник контура из кусков трубы, соединить при помощи болтов и прихватить сварочным аппаратом. Если все сошлось в точности до мм и с углами, можно сваривать все окончательно. После этого остается приварить поперечные отрезки по нижнему контуру.

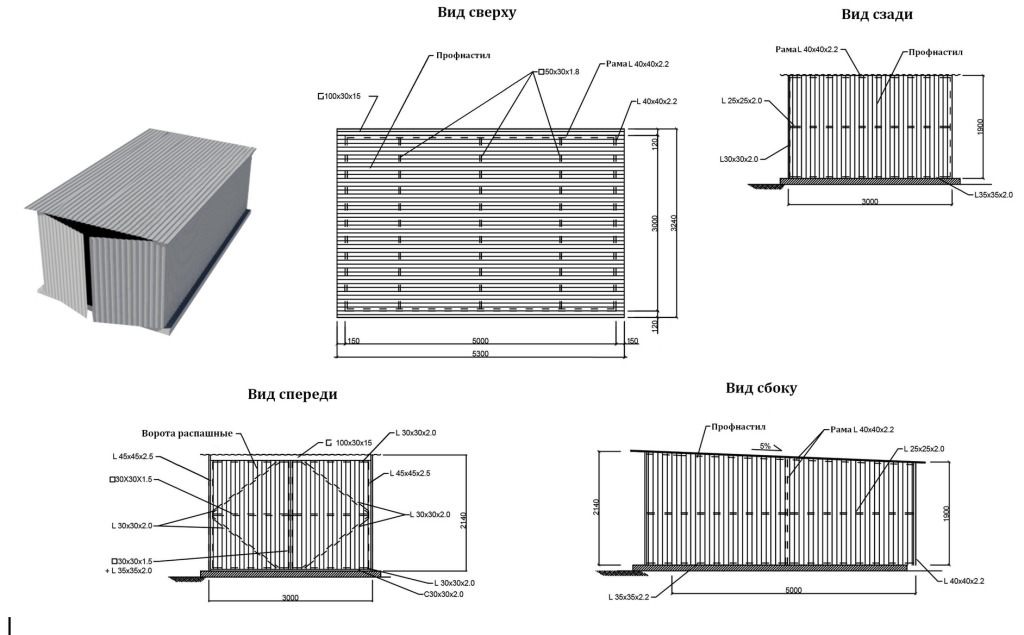

Чертежи конструкции

Теперь нужно приварить верхний контур, но сначала сделаем его. На вертикальных стойках установите боковые отрезки и зафиксируйте болтами или сваркой. Такую же операцию проведите с перемычками задней и передней стенки металлического гаража-пенала.  Больше всего времени уйдет именно на выравнивание верхнего контура труб, но после этого места стыковки можно проварить сварочным инвертором или полуавтоматом.

Когда каркас готов, остается лишь прикрепить листы профнастила и повесить ворота. Профнастил закрепляют только на саморезы. По рекомендации специалистов головки саморезов нужно заварить сваркой, или же просто срезать болгаркой. Это усложнит жизнь злоумышленникам, но учтите, что в этом случае конструкция уже не будет считаться разборной.

В идеале для гаража-пенала заказывайте только подъемные ворота. Это уменьшит и выровняет нагрузку на каркасную стенку гаража. Да, распашные ворота обойдутся вам дешевле, но после их нужно будет время от времени постоянно выравнивать и подгибать, а значит, срок эксплуатации будет меньше.

Почему именно ракушка

Гараж, как известно, защищает автомобиль не только от угона, но и негативных атмосферных воздействий. Но, построить его возле многоквартирного дома в условиях мегаполиса практически нереально. Однако, выход есть — это гараж ракушка, или, как его еще называют, пенал.

Дело в том, что юридически такая конструкция считается укрытием-тентом, а не гаражом. Поэтому она не требует оформления документов, а значит и установить ее можно в любом удобном месте.

ГАРАЖ ПЕНАЛ

Гараж-пенал можно установить в любом удобном для вас месте

Пенал представляет собой металлическую конструкцию в виде каркаса, обшитого профнастилом. Таким образом, он отлично справляется с функциями гаража — защищает автомобиль от атмосферных воздействий и в некоторой степени может защитить от угона.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
