Слайд 1309/12/2019Кафедра горнозаводского транспорта и логистикиПараметры стеллажных рамВысота стеллажной рамы определяется высотой
верхнего уровня хранения с необходимым технологическим запасом от 40 мм до 500 мм и более. Ведущие производители стеллажей выпускают цельные (без стыков) стойки рам длиной до 14 м. При необходимости получить раму большей высоты используются стыковые элементы, позволяющие наращивать длину стойки. Глубина рамы определяется размером хранимых паллет с вычетом указанного в стандарте FEM свеса 50 мм. Таким образом, при поперечном хранении европаллет (1200 x 800 мм) в стеллаже глубина рамы будет равна 1200 – 50 x 2 = 1100 мм. У немецких производителей стеллажей в этом же случае глубина рамы равна 1200 – 75 x 2 = 1050 мм. В случае продольного расположения паллет глубина стеллажной рамы либо определяется свесом по FEM, либо равна размеру паллеты в зависимости от конструкции самой паллеты. У немецких производителей в этом же случае глубина рамы превышает размер паллеты на 50 мм. Поверхность элементов стеллажных рам либо окрашивается износостойкой краской методом горячего порошкового напыления, либо оцинковывается.
Цена фронтальных стеллажей
Цена на фронтальные стеллажи зависит от массы и объема хранимого груза, высоты стеллажа, количества ярусов хранения. В зависимости от этих факторов, купить фронтальные стеллажи можно от 1100 руб. до 2000 руб. за 1 паллетоместо.
Приемо-сдаточные испытания
Фронтальные стеллажи проходят приемо-сдаточные испытания на соответствие ГОСТу 55525-2013 Складское оборудование. Стеллажи сборно-разборные. Общие технические условия и ТУ завода-изготовителя, по всем необходимым параметрам:
- проверка габаритных размеров
- качество порошкового покрытия
- осмотр качества сварных швов
- кривизна и скручивание стоек и ригелей вокруг продольной оси
- испытания статической нагрузкой на отсутствие остаточной деформации
- допускаемый прогиб ригеля в середине пролёта
- момент затяжки раскосов
Более подробно про испытания и техническое освидетельствование стеллажей вы можете почитать в соответствующих разделах.
Условия эксплуатации и техника безопасности
Необходимо соблюдать условия эксплуатации стеллажей и подъёмно-погрузочной техники, а также правила техники безопасности в зоне стеллажного хранения. Это позволит увеличить срок службы глубинных стеллажей и их преждевременного выхода строя.
Стеллажи фронтальные передвижные (МСС)
Мобильные стеллажи представляют собой ряды фронтальных стеллажей, которые устанавливаются на мобильные основания, при помощи электроприводов перемещающиеся по рельсовым направляющим, вмонтированным в пол складского помещения. Таким образом, в помещении склада или склада-холодильника остается всего один (или два) проезда между стеллажами.

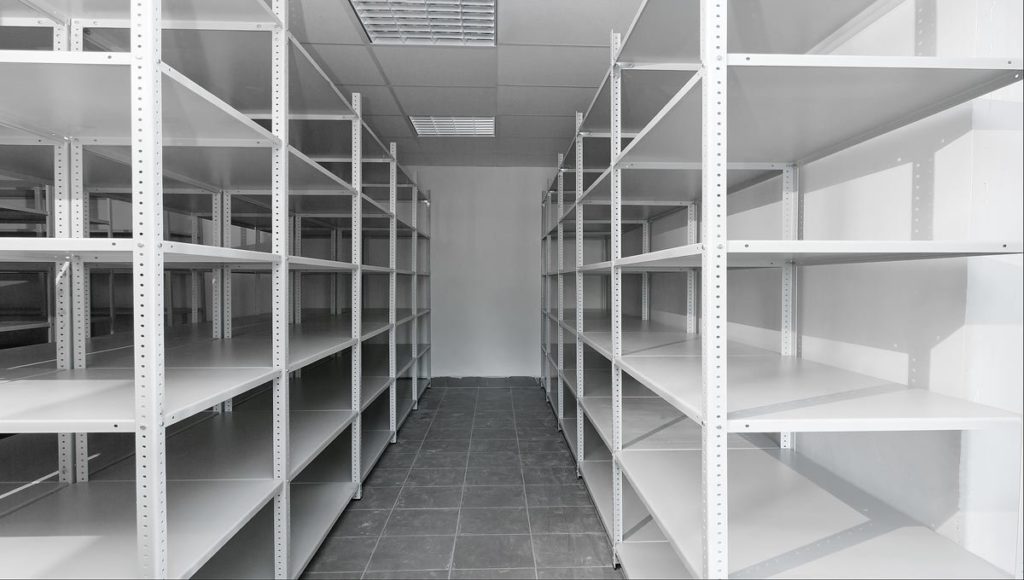

Архивные стеллажи
Просты в монтаже и демонтаже. При сборке Вы сами определяете высоту и расположение полок и перегородок, что позволяет получить как простую продольную, так и сложную многоячеистую конструкцию. В качестве материала обычно используется ДСП и ДВП, а также древесина различных пород.
Также стеллаж может комплектоваться дополнительными ограничителями (сбоку и сзади) набором держателей и пр.
Из преимуществ использования таких стеллажей можно выделить их универсальность, простоту сборки, жёсткость конструкции, удобство при транспортировке, лёгкую трансформацию ячеек и невысокую рыночную стоимость.
К недостаткам можно отнести острые кромки (у оцинкованный вариантов), а также обязательное наличие ровной площадки
Слайд 2609/12/2019Кафедра горнозаводского транспорта и логистикиПередвижные стеллажи для хранения паллетированного груза (mobile
racking)
Использование передвижных оснований для грузовых стеллажей позволяет увеличивать емкость складских помещений по сравнению со стандартными системами хранения.Использование передвижных систем хранения продиктовано необходимостью увеличения емкости хранения или нехваткой складских площадей. В среднем, применение передвижных стеллажей позволяет хранить в 1,6-1,8 раза больше продукции, чем при использование любых стационарных конструкций.Система передвижного хранения с грузовыми высотными стеллажами, применяются там, где высокая себестоимость складских площадей и необходимость соблюдать специальные требования к хранению грузов (низкие температуры, особые микроклиматические условия).
Мезонинные стеллажи
Мезонин является своеобразным гибридом обычного полочного и паллетного стеллажа, о котором речь пойдёт ниже. Это позволяет создавать бесчисленное множество конфигураций, обеспечивая функциональность и универсальность при работе с товарами любых габаритов.
Очень часто мезонинный стеллаж оснащён дополнительными встроенными лестницами и целыми подъёмниками – для облегчения работы на автоматических погрузчиках.
Если высота стеллажа достигает четырёх и более метров, правила безопасности обязывают крепить каждую отдельную секцию непосредственно к стене для снижения риска обрушения конструкции. Крепление производится при помощи анкерных болтов или сварки (при наличии надёжного арматурного каркаса).
Говоря о преимуществах мезонинов, следует выделить простой и быстрый доступ к любому товару на полке, простоту монтажа и трансформации в зависимости от технических требований, просторную площадь хранения. К недостаткам мезонинов относят узкую ширину проходов, сложность ремонта и демонтажа (при наличии дополнительных пристроек), малую ударопрочность (особенно сказывается при использовании рабочей техники, высокую стоимость и необходимость частых диагностик.
Слайд 3009/12/2019Кафедра горнозаводского транспорта и логистикиДостоинства и недостаткиДостоинством стеллажей с мобильными базами
является большая компактность хранения паллетированных грузов. Коэффициент использования полезной площади в 1,6– 1,8 раза превышает аналогичный показатель для обычных фронтальных паллетных стеллажей. При этом обеспечивается прямой доступ к любому поддону с грузом. Стеллажи с мобильными базами отлично работают в специальных климатических условиях хранения, диапазон рабочих температур от – 30 до +40 °С. К недостаткам стоит отнести сравнительно невысокую скорость доступа к ячейкам хранения в стеллажах; необходимость применения погрузочной техники со специальными габаритами; обязательное наличие систем безопасности (механической или инфракрасной) и пожаротушения в зоне перемещения мобильных стеллажей. Также высока вероятность, что в случае выхода из строя электрического привода стеллажная система будет парализована и вызовет задержки в работе склада. Ориентировочная стоимость данной конструкции – 100 евро за поддоно-место. Кроме того, технология монтажа рельсов для мобильных стеллажей такова, что требуется учитывать их наличие в складе уже на этапе строительного проекта. Этот фактор сдерживает широкое применение данной системы хранения. Таким образом, грузовые паллетные стеллажи с мобильными базами целесообразно применять, когда: требуется высокая компактность; присутствуют различные товарные группы; есть возможность учесть специальные технические требования к конструкции пола и климатическим условиям при проектировании и строительстве складского помещения.
Стоит ли покупать отечественные стеллажи?
Стеллажи для склада
Сегодняшние отечественные складские поставщики собирают конструкции по иностранным технологиям, но имеют место и отечественные технологии, которые практически ничем не отличаются от зарубежных, а напротив даже лучше в некоторых аспектах.
Иностранные конструкции отличаются техническими возможностями, везде выдерживаются габаритные размеры, тем самым обеспечивая высокое качество сборки. Отечественные конструкции больше ориентированы на прочность и грузоподъемность, а не на точность сборки. Но бывают и исключения.
В некоторых областях складской мебели отечественные производители до сих пор не могут сравниться с их иностранными конкурентами. Так, например, в сегменте передвижных и гравитационных (нестандартных) стеллажей.
Если ваш склад имеет нестандартные параметры, то лучше всего приобрести стеллажное оборудование у иностранных поставщиков или их дилеров на российском рынке.
На 2014-2015 года по оценкам экспертов необходимость в нестандартных складских стеллажах колеблется на уровне пары процентов. Наши производители также не сидят на месте и уже некоторые способны конкурировать с иностранными поставщиками.
Выбирайте складское оборудование правильно, учитывая все детали. Не гонитесь за дешевизной.
Как устроены гравитационные стеллажи
В металлические рамы устанавливаются планки круглого сечения, называемые роликами, которые свободно вращаются за счет их специального крепления с торцов. Ролики есть инерционные и стандартные, что дает возможность регулировать скорость перемещения коробок и паллет.
Такие рамы, устанавливаемые под углом, в дальнейшем называются роликовыми дорогами, по которым и продвигается груз от места загрузки к точке выгрузки. Причем груз принимается на роликовую дорожку в самом высоком её месте и под действием гравитации и собственного веса он движется вниз по крутящимся роликам со скоростью 30-40 см в секунду. В конце пути груз упирается в тормозную конструкцию.
Роликовые дорожки включают в себя разные модули:
- загрузочный;
- центральный;
- разгрузочный.
Загрузочный модуль оборудован направляющими, которые отвечают за центровку груза на дорожке. От центрального модуля отличается тем, тем, что ролики расположены с меньшим интервалом, что дает возможность снизить на них динамическую нагрузку от веса паллет или коробок. В зависимости от используемой погрузо-разгрузочной техники на складе выбирается и тип загрузочного модуля.
Центральный, второй, модуль предназначается для соединения первого и третьего модуля, т. е. загрузочного и разгрузочного.
На разгрузочных модулях происходит выгрузка паллет и коробок с роликовых дорожек. Они могут быть оборудованы сепаратором (сортировочными устройствами, разделителями или делителями паллет, коробок). Это происходит вследствие давления следующих по дорожке друг за другом грузов. Сепаратор дает возможность безопасно снять с дорожки прибывший первым поддон, предварительно отделив его от заднего. Разгрузочные модули так же выбираются в зависимости от используемой грузовой техники, работающей на складе.
Гравитационные стеллажи для коробокоборудованы тормозными устройствами и магнитными или фрикционными контролерами скорости, вне зависимости от веса груза, который может составлять от 60 — 1250 кг.
Контролеры встраиваются в сами ролики. А их механизм дает возможность плавному передвижению различных по весу грузов. Приблизившись к последней черте роликовой дорожки в зоне разгрузки, груз останавливается.
Стеллажи паллетные металлические: особенности
Стеллажи паллетные металлические имеют ряд особенностей, выделяющих их среди других стеллажей.Стеллажи паллетные, благодаря своим конструктивным особенностям, являются оптимальной системой складирования не только для поддонов, но и для других видов тары, так как стеллажи паллетные могут комплектоваться сплошными или сетчатыми металлическими настилами. Эти свойства говорят о том, что стеллажи паллетные складские являются универсальными. На стеллажи паллетные металлические Вы можете разместить груз в несколько уровней на поддонах, в ящиках и контейнерах, которые Вы можете загружать и снимать с помощью погрузчиков или штабелеров. Поддоны устанавливаются на две горизонтальные грузовые балки, обычно узкой стороной вглубь стеллажа. При этом первый уровень поддонов может храниться непосредственно на полу, или, при необходимости, на балках, установленных на минимально допустимой высоте.Стеллажи паллетные имеют простую конструкцию, что обеспечивает не только быструю первоначальную сборку, но и легкость переустановки горизонтальных балок по высоте при необходимости.Стеллажи паллетные имеют относительно небольшой вес. Легкость их конструкции достигается за счет использования проката с меньшей толщиной металла и более сложного геометрического профиля. Однако, стеллажи паллетные, несмотря на свою легкость, выдерживают серьезные нагрузки.Стеллажи паллетные металлические отличаются мобильностью и высокой плотностью загрузки. Это означает, что стеллажи паллетные Вы можете быстро и легко переоборудовать, установив балки на необходимую высоту в зависимости от высоты складируемого груза, так как в креплении балок использованы зацепы.Стеллажи паллетные металлические также обладают высокой несущей способностью. Благодаря этому стеллажи паллетные могут выдерживать большие нагрузки – до 16000 кг на одну раму.Металлические стеллажи паллетные также позволяют использовать различную складскую технику, сортировать груз, иметь быстрый доступ к каждому виду груза, иметь визуальное представление о товаре и его количестве, производить быструю перепланировку складского помещения.Стеллажи паллетные металлические, кроме того, очень надежны и имеют низкую среднюю стоимость одного паллетоместа. Стеллажи паллетные повысят коэффициент использования полезной площади Вашего складского помещения в несколько раз.
Слайд 2709/12/2019Кафедра горнозаводского транспорта и логистикиВ комплект мобильных стеллажных систем входит: Стеллажная надстройка
(паллетные, консольные, полочные стеллажи) Передвижные основания Комплект электрооборудования Комплект рельсового пути Комплект дополнительного оборудования (система дистанционного управления, система дистанционной диагностики) .Стеллажная надстройка – стеллажные конструкции до 10,5 метров и до 1,5 тоны/поддономесто.
Передвижные основания – сварные металлоконструкции с колесными парами и механическими системами оснащенные необходимым количеством электродвигателей (в зависимости от нагрузок). Ширина – 2 653мм (Возможны и другие размеры). Высота – 265 мм. Длина – до 50 м.Расстояние от пола до низа передвижного основания – 15мм.Скорость движения – 4,5м/мин. Температурный диапазон работы системы, в зависимости от исполнения от -30 С до +40 С.
Слайд 709/12/2019Кафедра горнозаводского транспорта и логистикиИспользование узкопроходной технологии хранения Несколько отличается узкопроходная технология
хранения (Very Narrow Aisle Technology). В этом случае ширина проезда составляет 1,5–1,7 м, а узкопроходный штабелер (Narrow Aisle Stacker) движется в проезде, не разворачиваясь, направляемый специальными рельсами, которые смонтированы на полу (рис. 2). Использование узкопроходной технологии храненияНесколько отличается узкопроходная технология хранения (Very Narrow Aisle Technology). В этом случае ширина проезда составляет 1,5–1,7 м, а узкопроходный штабелер (Narrow Aisle Stacker) движется в проезде, не разворачиваясь, направляемый специальными рельсами, которые смонтированы на полу (рис. 2).
Изготовление металлических стеллажей для дома
При планировании системы хранения необходимо определиться, что именно будет размещаться на полках. От этого зависит ширина и материал настила.Для обычного хранения заготовок достаточно ширины до 40 см. Можно выполнить комбинирование размеров. Например, нижние полки сделать более широкими, верхние — немного уже. Предметы с большим весом размещаются внизу, легкие — выше.
Рекомендуемая длина полок – около метра. Для уменьшения прогиба, к нижним элементам крепятся габаритные уголки.
В качестве крепления можно использовать сварку, болты или зацепы. Выбор зависит от назначения и маневренности конструкции. Сварная система устанавливается стационарно. Болтовое соединение легко демонтировать, сборка также сложностей не вызовет. Для большей устойчивости конструкцию можно закрепить к стеновой поверхности. Конструкции с зацепами просты в сборке, но и стоимость их несколько выше.
Сборка при помощи болтового соединения пошагово приведена в инструкции.
Инструкция по самостоятельной сборке металлического стеллажа
Перед началом процесса сборки необходимо подготовить перфорированные стойки, полки, болты, подпятники. В качестве инструмента понадобится только маркер и шуруповерт с необходимыми насадками. Размеры стоек и полок определяются исходя их площади помещения. С замерами можно обратиться в магазин за приобретением готовых конструкций, выполнить нарезку элементов на заказ или самостоятельно.
| Фото | Описание работ |
 | На каждую стойку устанавливается подпятник. |
 | На каждой стойке отмечается место установки полок. Перфорация позволит выполнить правильные отметки. |
 | Расстояние от поверхности пола до нижней полки должно быть меньше 30 см. |
 | На отмеченных местах верхней и нижней полки устанавливаются уголки жесткости. |
 | Уголки закрепляются болтами по 4 штуки в двух направлениях. |
 | Закрепляется болтами нижняя полка через уголки жесткости. |
 | Аналогично закрепляется верхняя полка. |
 | Сверху на полки укладывается стойка. |
 | Закрепляется болтами стойка к полкам. |
 | Стеллаж устанавливается и выравнивается по вертикали. |
 | По заранее нанесенным отметкам устанавливаются и закрепляются болтами горизонтальные полки. |
 | Промежуточные полки устанавливаются без уголков жесткости. |
 | После сборки необходимо проверить затяжку всех соединений. |
Конструкция может быть дополнена глухими стенками.
Видео с подробным процессом поможет правильно собрать стеллаж своими руками:
Watch this video on YouTube
Фронтальные грузовые стеллажи –область применения, конструкция, функциональные особенности, рекомендации по выбору оборудования.
Любая современная стеллажная система хранения паллетированных грузов содержит одинаковый набор базовых конструктивных элементов, независимо от степени технической сложности, технологии хранения, уровня механизации и автоматизации. Действительно, если рассмотреть две такие разные внешне и по степени технологичности системы, как фронтальный стеллаж с двойной глубиной (Double Deep Racking) и автоматизированный компактный склад на основе системы сателлитного складирования (Satellite Storage System), то, в сущности, ясно – в обоих случаях присутствует набор вертикальных элементов (стеллажные рамы) и набор горизонтальных продольных и поперечных элементов (балки). Сочетание этих элементов образует каркас, служащий основой для остальных элементов, определяющих технологию обработки грузов, то есть для элементов механизации, автоматизации, дополнительных аксессуаров, элементов безопасности. На уровне деталей, с точки зрения способов обеспечения жесткости конструкция каркаса может иметь различные особенности. В целом, и базовые стеллажные системы (basic systems) и интегрированные стеллажные системы (integrated systems) проектируются из одинаковых элементов и на одинаковых принципах, хотя количество факторов, которые необходимо учитывать при проектировании интегрированных систем, безусловно, гораздо больше.
В данной статье подробно рассматриваются фронтальные грузовые стеллажи (pallet racking system), являющиеся базовой системой хранения паллетированных (и не только) грузов. Подробно будет описана конструкция несущих элементов стеллажа, дополнительных элементов, будут рассмотрены функциональные особенности и даны рекомендации по выбору оборудования.
В начале рассмотрим вопросы технологии хранения во фронтальных грузовых стеллажах на складе. Стеллажи располагаются в складском помещении параллельными рядами, как правило, одиночными рядами вдоль стен и сдвоенными рядами в середине помещения. Стеллажи имеют глубину ячейки хранения в одну паллету – таким образом, обеспечивается свободный, независимый доступ к любой хранимой паллете (Рис.1). Как правило, стеллажная секция содержит от 2 до 4 ячеек хранения (то есть от 2 до 4 паллет) на одном уровне хранения, этот параметр зависит от веса и габаритов паллет с грузом. Длина стеллажного ряда определяется количеством стеллажных секций. Высота стеллажей и количество уровней хранения может быть различным. Для российских высотных складов (т.е. с высотой верхнего уровня хранения выше 5 м) характерны высоты стеллажей от 9 до 12 м.
Рис.1
Размеры меж-стеллажных проездов (Picking Aisles) определяются подъемно-погрузочной техникой, которая применяется для обслуживания данных стеллажей. При небольших высотах верхнего уровня хранения (до 5-6 метров) используются относительно дешевые электрические или дизельные погрузчики с габаритной базой (Fork Lift Truck). В этом случае ширина проезда составляет 3,5 – 3,7 метра, причем размер этот определяется по выступающим поверхностям паллет, хранимых в стеллажах. При высотах хранения от 7-8 метров и выше используются более дорогие ричтраки (Reach Truck), имеющие базу меньших размеров. В этом случае размер проезда рекомендуется делать от 2,8 до 3,1 метра. В обоих случаях подразумевается, что подъемно-погрузочная техника способна разворачиваться в проезде на 360 градусов с достаточным зазором (порядка 100 мм), имея на вилах поддон с грузом. Несколько отличается узкопроходная технология хранения (Very Narrow Aisle Technology), в этом случае ширина проезда составляет 1,5 – 1,7 метра, а узкопроходный штабелер (Narrow Aisle Stacker) движется в проезде не разворачиваясь, направляемый специальными рельсами, смонтированными на полу (рис.2).
Рис.2
Особенности складских стеллажей под паллеты
Широкий размерный ряд стеллажей под склад и их компактность позволяют максимально использовать складское пространство. Крепления на зацепах делают конструкцию не только простой в сборке, но и более безопасной, чем модели на болтах. Грузовые стеллажи под паллеты для склада при необходимости скрепляются в ряды, фиксируются на полу или у стен. Порошковое покрытие защищает металлические элементы конструкции от влаги и царапин. В таком исполнении складские стеллажи под паллеты могут использоваться не только внутри помещения, но и для уличного хранения.
Рамы паллетных стеллажей для склада состоят из 2-х катанных
стоек, которые скрепляются между собой диагональными и горизонтальными связями,
подпятников и комплекта крепежа. Для удобства транспортировки рамы поставляются
в разобранном виде, что позволяет более эффективно использовать транспорт.
Стойки стеллажей под паллеты для склада представлены двумя
видами профиля:
- П-образного;
- Р-образного.
Такая конфигурация профиля стоек складских стеллажей под
паллеты со множеством гибов обеспечивает необходимую прочность и
грузоподъемность конструкции. Покрытие рам — оцинкованное.
Достоинства и недостатки стеллажей под паллеты для склада
разных видов
Среди очевидных преимуществ паллетных стеллажей для склада можно выделить основные.
Широкая сфера эксплуатации.
Конструкция идеально подойдет для склада розничной или оптовой торговли, на промышленных предприятиях, частных территориях, заводах, фабриках и в цехах.
Разнообразие видов стеллажей под паллеты для
склада.
Их количество позволяет каждому владельцу склада выбрать
вариант, который подходит именно ему. Параметры подбираются в зависимости от
площади помещения, нагрузки, которую должны выдерживать паллеты, и количества
размещаемых грузов.
Удобство эксплуатации.
На предприятии может быть организована как ручная работа,
так и применение техники, которая взаимодействует с грузами. Стеллажи под
паллеты для склада позволяют полностью оптимизировать пространство и заполнить
все полки. При этом разместить продукцию можно на разных уровнях: это позволяет
соблюдать условия хранения с учетом специфических характеристик товара. Более
того, паллеты упрощают инвентаризацию.
У складских стеллажей под паллеты есть и недостатки. Паллетные стеллажи позволяют правильно организовать пространство склада, если главной целью является размещение товаров. Если же при этом вам необходимо большое рабочее пространство, то стоит отметить, что паллеты могут отнять до половины площади помещения.
При сборке некоторых стеллажей под паллеты для склада возникают
сложности.
Каждая серия стеллажей под паллеты для склада изготавливается
в нескольких типоразмерах:
- Серия «П» — 90, 120 мм;
- Серия «Р» — 55, 80, 100, 120 мм.
Балки для паллетных стеллажей для склада изготовлены из двух
С-образных профилей при соединении образующих в сечении замкнутый контур.
Именно такое сечение балки является геометрически правильным и при нагрузке не
возникает его кручения. Балки окрашиваются порошковым полимерным покрытием на
современных линиях, отвечающим самым строгим требованиям по качеству покрытия. За
счет этого покрытие стеллажей под паллеты для склада надолго сохранит
привлекательный вид и защитит металлические элементы от контакта с воздухом и
влагой.
Конструктивные особенности
Мобильные стеллажи передвижные имеют достаточно простую конструкцию. В нее входят вертикальные модули с полками, которые приводятся в движение по рельсам при помощи штурвала и цепного привода. Благодаря им легко подвинуть даже заполненный до отказа стеллаж. Экономия места достигается за счет того, что все мобильные платформы в обычном состоянии находятся вплотную друг к другу.
Число секций на одних рельсах обусловлено их длиной и размером помещения. Чтобы достать содержимое одного из них, нужно будет перекатить закрывающие доступ крайние модули. Существует несколько видов подобных стеллажей, они делятся по следующим признакам:
- Конструкции базы — сборные или сварные.
- Методу установки рельс. Последние могут встраиваться в пол или монтироваться сверху него.
- Типу приводного механизма.
Преимущества стеллажей
Выбрать металлические стеллажи стоит ради следующих плюсов:
- Стойкость к влиянию коррозии.
- Мобильные характеристики изделий.
- Современный дизайн.
- Практичность и рациональный подход. Большой выбор моделей в зависимости от определенных требований.
- Простота в обслуживании и несложный ремонт.
- Безопасность конструкций.
Перед приобретением любой модели стеллажей следует определиться с целью её использования. При выборе конструкции учитываются такие параметры, как максимальная нагрузка на полку, технические характеристики и габаритные размеры.
