Гараж из металлопрофиля своими руками

Выбираем место на участке и составляем проект

Еще до начала составления проекта нужно выбрать место для установки гаража:

• Металлоконструкцию лучше установить по возможности ближе к выезду со двора. Отличным вариантом считается расположение ворот гаража на одном уровне с ограждением участка. Если постройка будет утоплена внутрь двора, тогда для выезда напротив нее придется в заборе монтировать еще одни ворота.
• Под строительные работы выбирают ровное место с учетом противопожарных и санитарных норм. Устанавливать гараж из профнастила своими руками надо не ближе 6 м от жилых и хозяйственных построек. Минимальное расстояние от межи соседнего участка – 1 м.
• Существует такое понятие, как красная линия. Она условно обозначает границу от всех видов коммуникаций: ЛЭП, газовая магистраль, водопровод, канализация. Через красную линию лучше не переступать, так как в будущем при ремонте коммуникаций соответствующие службы заставят демонтировать гараж. Оптимально отступить от указанных границ на расстояние 5 м.
• Если во дворе имеется любой искусственный накопитель воды или маленький пруд, постройку от него желательно удалить минимум на 3 м.

Размеры гаража, рассчитанные на один и два автомобиля

Составление проекта гаража начинают с определения оптимальных размеров. Здесь следует учесть два важных нюанса. Габариты гаражей из профнастила зависят от количества автомобилей и их размеров. Стандартно на одну единицу легкового транспорта достаточно постройки с параметрами 3.3×5×2.5 м. Если предполагается монтаж гаража для двух авто, оптимально выдержать размеры 5.3×5×2.5 м.

Конструкция крыши для такой постройки берется несложная. Кровля укладывается из того же профнастила.

Гаражи с односкатной кровлей

Самый простой вариант – это обустройство односкатной крыши. Высокую сторону кровли разворачивают от ветра, чтобы резкие порывы не сорвали листы профнастила. Скат крыши можно расположить вбок или вдоль гаража, но не в сторону ворот. Оптимальный уклон кровли – от 12 до 15о. Этого достаточно, чтобы на поверхности крыши не скапливались осадки. Уклон более 35о в ветреных регионах делать нельзя, иначе снизится сопротивление кровли ветровым нагрузкам.

Схема двухскатной крыши

Более сложный вариант двухскатной крыши позволяет организовать чердачное помещение для хранения вещей. Кровля обойдется дороже из-за большего расхода материала. Понадобится больше профиля или трубы для изготовления треугольных ферм.

Возводим каркас

Теперь поговорим о том, как построить каркас будущего дома для автомобиля. Для этих работ понадобятся:

• металлические уголки 80 мм;
• болгарка;
• электросварка;
• петли для ворот;
• теплоизолирующий материал (если предусмотрено утепление стен);
• саморезы;
• шуруповерт;
• профлист.

На первом этапе необходимо установить нижнюю обвязку. Для этого к квадратным трубам (которые заранее вмонтированы в фундамент) горизонтально по всему периметру будущего гаража привариваются металлические уголки.

Затем к нижней обвязке привариваем вертикальные стойки. Они также будут выполнены из уголка. При этом нужно соблюдать шаг соответствующий ширине профлиста. После этого к верхней части по всему периметру приваривается еще один уголок (это будет верхняя обвязка). Конечно, при всех работах необходимо строго следить за горизонтальностью и вертикальностью всех стоек и перекладин.

Для самих ворот также делается каркас из металлических уголков, которые нужно усилить ребрами жесткости. На каркас привариваются петли, и вся конструкция вешается на стойки проема. После этого их нужно обшить профлистом. Более подробно с изготовлением ворот и их установкой можно познакомиться, просмотрев видео.

Теперь стоит сделать стропила для крыши. Тут можно выбрать два варианта, в зависимости от типа крыши. Она может быть:

• односкатной;
• двухскатной.

Первый вариант наиболее простой. При использовании односкатной крыши каркас гаража делается с уклоном в одну из сторон. Выбор наклона зависит от положения самого гаража. Сторона выбирается так, чтобы вода, которая будет стекать с крыши, не попадала на соседние строения. Иногда гараж со всех сторон (кроме передней) окружен строениями, в этом случае уклон делается в сторону ворот. При этом на крыши следует установить желоб для отвода воды.

После этого к верхней части, поперек гаража, привариваются металлические уголки, а уже на них ложится кровельный материал. В качестве последнего можно выбрать профнастил, только в этом случае кровельный.

Если принято решение делать крышу двухскатной, то все стенки гаража делаются на одном уровне. Затем устанавливают стропильные пары, усиленные откосами. Число таких пар должно соответствовать количеству вертикальных стоек. Как это должно выглядеть, можно посмотреть на фото.

Необходимые материалы и инструмент

Чтобы построить металлический гараж своими руками, необходимо в первую очередь начертить чертеж с указанием всех размеров. Размеры гаража должны учитывать условия его эксплуатации: чтобы просто ставить и хранить автомобиль, достаточно ширины машины с открытыми дверцами, если в гараже планируется хранить запчасти и проводить техобслуживание машины – нужно расширить его габариты так, чтобы в гараж вошел верстак, полки и ящики для хранения инструмента и другие необходимые предметы.

Из материалов и инструмента потребуются:

• Бетон и арматурные прутки или готовые бетонные блоки для капитального фундамента или металлическая труба с диаметром 10-15 см для выполнения полозьев;
• Металлический уголок 50 мм;
• Листовой металл толщиной 2-2,5 мм;
• Сварочный аппарат и электроды;
• Болгарка, отрезной и шлифовальный круги;
• Петли, засовы и замок для ворот;
• Доски для настила пола и съезда в случае выполнения ленточного фундамента  или гаража на полозьях;
• Грунтовка и краска для металлических конструкций.

Основание для металлического гаража

Место для гаража, наверняка, уже определено, но оно требует соответствующей подготовки.

Первое – необходимо провести разметку, а значит, определиться и с точными размерами будущей постройки. Все зависит от того, рассматривается ли гараж в качестве узкого тесного бокса, позволяющего лишь загнать автомобиль и открыть боковую дверцу, или же там будут предусмотрены элементы «гаражного интерьера» — рабочий верстак, стеллажи или шкафу для запчастей и инструментов и т.п.  Большинство хозяев, безусловно, изберет второй вариант,и в таком случае оптимальными видятся размеры 6 × 4 метра.

Оптимальные размеры гаража

Высота ворот – от 1,8 до 2 м, с учетом роста хозяина, чтобы исключить травмирование головы.

Конструкция должна быть установлена на ровное и прочное основание. Оптимальным решение будет возведение специального фундамента. Больших нагрузок со стороны самого гаража не предполагается, то есть сильного заглубления не потребуется.

Заливка ленточного фундамента для гаража

Очень часто предпочтение отдают ленточному фундаменту. Ленту достаточно будет углубить в грунт на 200 ÷ 300 мм, высота цоколя и ширина фундамента– также порядка 200 мм. Такой вариант удобен тем, что уже после возведения гаража внутри можно дополнительной устроить смотровую яму или даже погреб, а затем уже произвести настил любого типа гаражного пола.

Металлический гараж можно расположить на монолитной плите

Другой часто используемый вариант – так называемы плавающий или плитный фундамент. В этом случае заливаемая монолитная плита становится не только основанием для гаражной конструкции, но и черновым полом, на который уже, в принципе, можно загонять автомобиль.

Какой бы тип бетонного фундамента ни использовался, его необходимо тщательно выровнять по горизонтали – это значительно облегчит дальнейшую сборку гаража. Заливку ленты или плиты рекомендуется проводить разово, в течение одного дня, чтобы добиться требуемой их монолитности.

Один из вариантов закладных анкеров

Очень важный вопрос – заблаговременная установка и замуровывание в бетон закладных деталей. Это могут быть арматурные штыри диаметром 16 мм, выступающие над фундаментом на 150 ÷ 200 мм, или же применяют специальные закладные анкеры с резьбовой верхней частью. К этим деталям сваркой или резьбовым соединением будет крепиться нижний пояс (обвязка) гаражного каркаса. Таким образом, они должны быть установлены и очень точно позиционированы как минимум по углам конструкции, а если есть такая необходимость – и дополнительно по линии стенок.

Иногда металлический гараж размещают и вовсе без фундамента, например, на уже имеющуюся заасфальтированную или забетонированную площадку. В этом случае крепления обвязочного пояса можно провести забивными анкерами.

Гараж, смонтированный на трубчатых полозьях

Еще одни вариант, когда гараж и вовсе не крепится к поверхности. Так, некоторые мастера устанавливают свою конструкцию на широкие полозья, изготовленные из трубы диаметром более 100 мм. С обеих сторон на полозьях делаются загибы из короткого отрезка трубы, установленного и приваренного под углом, или из отвода соответствующего диаметра. Такой гараж можно разместить на любой твёрдой площадке, например, на слой засыпанной и утрамбованной щебенки. Правда, внутри дополнительно придется делать полы из толстой доски, способной выдержать вес автомобиля. И кроме того, необходимо будет продумать въездную аппарель, так как ворота будут возвышаться над уровнем грунта.

Как собрать гараж из металлопрофиля

Вариантов в этом деле два. Первый — вы приобрели заводской комплект гаража. В этом случае производитель продаёт готовые к сборке элементы, подогнанные друг под друга. В наборе с ними — инструкция, как преобразовать детали в цельную конструкцию с помощью болтов. Вам остаётся только закрепить гараж в фундаменте. Как это делается, можно увидеть на видео.

Внимание! Далеко не для всех гаражей из металлопрофиля такого типа необходим полновесный фундамент. Иногда достаточно ровной площадки, вымощенной тротуарной плиткой.

Второй способ подразумевает самостоятельное изготовление элементов

Это несколько сложнее, зато дешевле и расширяет вариации оформления постройки. Подберите место, подготовьте чертёж проекта и приступайте к работе над гаражом:

Второй способ подразумевает самостоятельное изготовление элементов. Это несколько сложнее, зато дешевле и расширяет вариации оформления постройки. Подберите место, подготовьте чертёж проекта и приступайте к работе над гаражом:

Вкопайте или забетонируйте стойки-опоры. Глубина — ниже уровня промерзания почвы.
Натяните леску или крепкую нить по линиям будущих прогонов. Её следует выровнять, используя уровень.
Рассчитайте, в каких точках на прогонах и столбах нужны отверстия. Проведите разметку.
Закрепите прогоны на стойках строго под 90°. В процессе постоянно проверяйте работу уровнем.
Установите нарезанные предварительно наружные панели

Последовательность их сборки важно просчитать ещё во время составления чертежа. Как правило, это делают слева направо, сверху вниз. Нахлёст горизонтальный — в одну профильную волну, вертикальный — не требуется, поскольку строение невысокое.

Нахлёст горизонтальный — в одну профильную волну, вертикальный — не требуется, поскольку строение невысокое.

После этих процедур гаражом уже можно пользоваться. Но для полной функциональности профнастил необходимо обшить. Наиболее популярно и эффективно оформление стен и кровли сэндвич-панелями. У них есть прочные к внешнему воздействию внешние слои и утеплитель. С такими панелями можно дополнительно не утеплять гараж изнутри.

Чтобы гараж из металлопрофиля не развалился через несколько лет, не стройте его на плодородном грунте. Помните об удобстве: автомобиль должен беспрепятственно въезжать и выезжать из своего дома.

Подготовительные работы

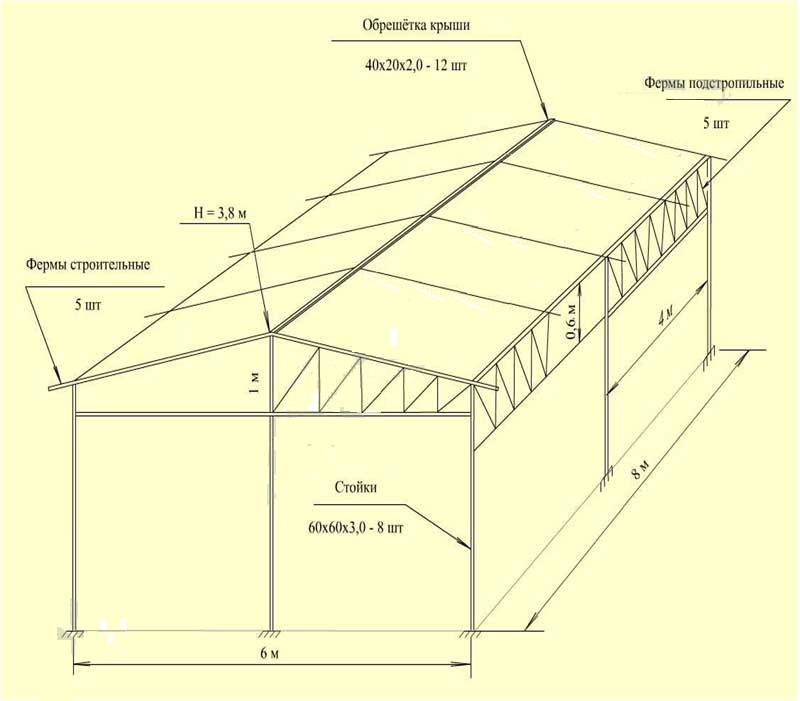

Чертеж каркаса

Максимальная скорость и простота работ — главные достоинства каркасной технологии. Но, несмотря на простоту, строительство каркасного гаража требует предварительной подготовки, разработки проекта, с помощью которого можно будет рассчитать необходимое количество материалов и комплектующих элементов. Проект рассчитывается самостоятельно, с привлечением опытных специалистов или скачивается из профильных интернет ресурсов. Размеры строения должны учитывать количество автомобилей, наличие открытого навеса для летнего хранения авто и мансардного этажа, который многие автолюбители устраивают над гаражом.

Обшивка гаража

Монтаж обшивки производится уже на финальном этапе. Для этого используются листовой прокат, профлист (желательно с оцинкованным покрытием). Конкретный тип выбирается на стадии проектирования, чтобы затем не пришлось спешно менять схему монтажа, крепеж. Самый распространенный способ – на саморезах. Но для этого потребуется заранее рассчитать их количество, подготовить монтажный инструмент.

Для профлиста крепление производится на спаде волны, отверстие сверлится диаметром чуть меньшим, чем размер самореза. Обязательно нужно подкладывать под головку специальную шайбу, препятствующую проникновению влаги, разрушению металла под действием коррозии.

Возведение гаража

Строительство начинается с работ нулевого цикла и закладки фундамента, после чего происходит сборка каркаса из труб. Их можно соединять с помощью сварки или с крепёжных элементов. Перед возведением фундамента следует сделать разметку местности, предварительно освободив её от мусора, веток и растительности. По периметру устанавливаются клинья, на которые натягивается шпагатная нить для разметки фундамента.

Особенности закладки фундамента

Самый простой и недорогой тип фундамента для гаражей – плитный или свайный. Вместо металлических стержней можно соорудить колонны из шлакоблоков. Для этого на углах разметки выкапываются ямы глубиной около 1 м, в которые закладываются шлакоблоки.

Перед этим необходимо насыпать в яму песок и щебень, плотно утрамбовать их – это нужно, чтобы фундамент впоследствии не дал просадку и гараж не перекосился. Опорные столбы должны возвышаться на высоту одного шлакоблока.

Каркас

Сооружение каркаса – наиболее ответственный этап строительства гаража. Удобнее и целесообразнее собирать его непосредственно на фундаменте.

1. Из двух длинных и двух коротких труб сооружается нижняя обвязка, которая крепится к фундаменту с помощью анкерных болтов.
2. Вертикальные профили устанавливаются сначала по углам, затем соединяются горизонтальными элементами.
3. После этого устанавливается верхняя обвязка.
4. По завершению установки первичного прямоугольного каркаса можно установить рёбра жёсткости и диагональные крепления (укосины).
5. В верхней части конструкции крепятся фермы кровли.

Ворота

При желании можно соорудить простые распашные ворота из того же материала, что и стены – профилированного оцинкованного или окрашенного листа. Для этого необходимо предусмотреть специальные фурнитурные элементы – петли.

Перед установкой створок из профлиста необходимо сварить специальную раму из труб в виде двух прямоугольников по высоте гаража и в половину его ширины. На раму крепятся профнастил и укрепляется диагональными рёбрами жёсткости. Рама устанавливается на петли, которые крепятся к стенкам профиля саморезами.

Обшивка и кровля

Кровля сооружается на основе ферм, которые свариваются или соединяются с помощью болтов на земле, затем устанавливаются на верхнюю обвязку гаража. Кровля может быть двускатной или односкатной. Плоскую делать нежелательно, т.к. зимой она будет подвергаться большой нагрузке из-за снега.

И стены, и кровля обшиваются профилированным листом, о котором шла речь выше. Это делается с помощью специальных крепёжных изделий – болтов и саморезов, которые вкручиваются гаечным ключом вручную.

Как утеплить гараж

Утепление целесообразно делать с внутренней стороны. Сверху на стены с помощью строительного степлера крепится гидроизоляция из полиэтиленовой плёнки. Далее устанавливают обрешётку по периметру стен (можно взять тонкие деревянные рейки). На неё крепится теплоизоляционный материал – рулонная минеральная вата, полистирол или пенопласт с помощью шуруповёрта или степлера. На утеплитель снова устанавливается гидроизоляция, а затем – финишная обшивка стен на основе ДСП, фанеры или пластика.

Установка ворот

Для комфортного въезда в гараж потребуется соорудить ворота. Какие они будут – распашные, шторные или сдвижные – решать заказчику. Для монтажа гаражных ворот понадобятся стойки, которые способны выдержать вес створок

При этом важно, чтобы общая масса ворот, их надежность не превышали подобные показатели основных конструкций

Обязательно выполняются замеры рамы по диагонали (расхождение должно быть минимальным), проверяется правильность углов. Успех предприятия (монтажа) зависит от точности расчета. Для створных ворот главным требованием является полное перекрытие проема, прилегание к ответным поверхностям гаражных конструкций. При закрытии навешенных (смонтированных) ворот не должны прилагаться значительные усилия, перекосы также не допустимы.

Гараж своими руками. Выбор места

Выбор места для гаража — непростая задача. Очень хочется, чтобы было удобно им пользоваться, но при этом чтобы постройка не портила внешний вид участка. Сразу надо определиться будет он отдельно стоящим или пристроенным к дому или другому зданию на участке.

• Отдельно стоящий. Этот вариант выбирают в том случае, если дом уже построен и/или форма участка такова, что подъездные пути занимают слишком много места. В этом случае имеет смысл вынести постройку ближе к въездным воротам, или сделать так, чтобы ворота гаража открывались прямо на улицу.
• Являющиеся частью постройки. Это может быть дом или хозблок, а сам гараж может строится вместе с зданием, или пристраиваться позже. Хорош в том случае если дом построен близко к границе участка. Привлекателен тем, что нет необходимости думать о том, как его отапливать и тянуть дополнительные коммуникации.

При самостоятельном строительстве гараж чаще всего ставят отдельно, так как пристройка к уже существующему дому требует серьезных мер по усилению фундамента, а это точно недешево. Дешевле будет построить отдельно. Только при выборе места надо иметь в виду, что расстояние до соседского участка должно быть не менее 1 м, а вход на расстоянии не менее 10 метров от окон соседа. Также нормируется расстояние до ближайшего жилого дома. Оно должно быть более 9 метров, если дом из негорючего материала и 15 метров, если дом пожароопасен.

Уход и эксплуатация за гаражом из металлопрофиля

Для того чтобы гараж прослужил как можно дольше и при этом сохранил свою эстетическую привлекательность, выполняют ряд рекомендаций по уходу за строением из металлопрофиля.

1. Профлист – достаточно «мягкий» материал, на котором от сильных ударов неизбежно останутся вмятины. Об этом нужно знать и избегать механического воздействия на стены и крышу.
2. Независимо от типа облицовочного покрытия, оно легко повреждается острыми предметами. Впоследствии в этих местах появляется ржавчина. Поэтому все сколы и царапины необходимо без промедления покрывать антикоррозийными составами и окрашивать в цвет металлопрофиля.
3. Для создания более комфортной остановки внутренние стены гаража обшивают ОСБ и утепляют.

Гараж из металлопрофиля можно спроектировать и выстроить самостоятельно. В этом помогут пошаговые инструкции по монтажу и рекомендации по выбору материалов.

Как рассчитать затраты?

Начальный этап сооружения гаража из профильных труб – проектирование и расчёт необходимых материалов.

Прежде всего нужно составить схему будущего строения с учётом габаритов и количества автомобилей. Для одного легкового авто понадобится минимальное количество расходных материалов. Их количество зависит от схемы гаража, которая определяется индивидуально.

Чаще всего каркасные гаражи строятся размером 3*6 или 4*6 метров, что вполне соответствует требованиям для содержания легкового автомобиля класса седан или хэтчбек.

Для кроссоверов, минивэнов, внедорожников, а также лёгких грузовых авто может потребоваться постройка побольше – 5*7 метров и других пропорций.

Независимо от габаритов транспортного средства, необходимо учитывать требования к размеру гаража:

• конструкция должна быть минимум в 1,5 раза шире автомобиля;
• гараж должен быть в 2,5 раза длиннее машины.

Обычно водители предпочитают строить более просторные гаражи, что целесообразно не только из соображений удобства, но и с точки зрения безопасности. Маленькое внутреннее пространство способствует повышенной концентрации паров горючего, что опасно для здоровья и чревато возгоранием/взрывом.

Материалы и инструменты

Для сооружения гаража требуются несложные материалы и инструменты:

• профилированная труба;
• профнастил;
• сварочный аппарат (при необходимости);
• крепёжные элементы для соединения элементов конструкции;
• гаечный ключ;
• дрель или шуруповёрт для работы по металлу;
• болгарка (УШМ) для резки металла (при необходимости);
• маркер для разметки.

Важно также учесть материалы и инструменты для устройства фундамента:

• штыковая лопата;
• лом;
• уровень;
• отвес;
• кирпич, шлакоблок, газоблок, бетон или сваи;
• песок, щебень.

Необходимые инструменты и материалы

Именно чертеж помогает подсчитать сколько материала понадобится, без него это сделать невозможно. Для возведения основного каркаса лучше всего использовать квадратные профильные трубы, они соединяется легче чем изделия с прямоугольным сечением. Основные стойки гаража можно изготовить из профиля диаметром 100 на 100 мм – это обеспечит высокую устойчивость и достаточную прочность.

А вот ребра жесткости не обязательно изготавливать из таких массивных профилей, для них подойдет профтруба сечением 60 на 60 мм. Используя чертеж подсчитайте сколько труб изображено на нем

Обратите внимание что ребра жесткости следует устанавливать через каждые 2 метра

Кроме профиля потребуется отделочный материал для обшивки каркаса и создания кровли, для этого лучше всего использовать профилированный лист – он недорогой и позволяет выпонить все работы быстро. Так же потребуются крепежные изделия, такие как уголки, болты для соединения и гайки – их количество так же нужно подсчитать используя чертеж.

Инструментарий для возведения при помощи резьбового соединения достаточно небольшой:

• Измерительные инструменты – рулетка, уголок, линейка, уровень;
• Электрическая дрель и сверла к ней;
• Болгарка и набор дисков по металлу;
• Ключи и шуроповерт с набором головок;

Кроме этого может потребоваться определенный набор инструментов для возведения фундамента – если вы не будете использовать готовые фундаментные плиты для основания.

Последовательность работ:

1. Размечаем территорию;
2. Возводим основание/фундамент под гараж;
3. Монтируем каркас;
4. Устанавливаем ворота;
5. Сооружаем крышу и настил кровли;
6. Работы по обшивке стен.

Имея на руках готовый план действий, можно начинать работы по монтажу конструкции.

Теплоизоляция стен и крыши

Внутреннее утепление гаража

Выстроенный гараж из профнастила летом будет жаркий, а зимой холодный. По завершению строительства металлоконструкции, ее нужно утеплить. Проще и дешевле на стенах, потолке, а также воротах закрепить обрешетку из оцинкованного профиля. Внутрь ячеек укладывают базальтовые или стекловатные плиты. Неплохо подойдет в качестве утеплителя экструдированный пенополистирол. Теплоизоляцию закрывают гидроизоляцией, после чего крепят облицовку из фанеры или вагонки.

Отлично в качестве теплоизоляции подходит жидкий пенополиуретан. Застывшая масса образует монолитное покрытие. Недостатком считается дороговизна метода и необходимость специального оборудования.

Гараж из профлиста

Достоинством металлических гаражей считается их дешевизна. Например, под заказ можно купить готовую конструкцию размером 5х3 м с односкатной крышей за 33 тыс. рублей. Гараж с двухскатной крышей размером 6х5 м обойдется около 87 тыс. рублей. Недостатком считается слабая защита от злоумышленников. Профлист легко можно разрезать ножницами по металлу, чтобы проникнуть внутрь гаража.
