Подготовка чертежа или схемы
Чертеж ворот из металлопроката квадратного сечения 40х20
При разработке учитывается расположение:
- ребер жесткости и их количество;
- мест фиксации петель;
- калитки и какая сторона открытия;
- автоматики;
- точек усиления;
- металлических стоек;
- фурнитуры.
Схема ворот со встроенной калиткой
Если при разработке эскиза выяснилось, что длина створок получается довольно большой, то лучше взять металлопрофиль с усиленными стенками. Так получится минимизировать парусность конструкции.
Створки должны свободно фиксироваться в сваренной рамке.
В случае, если ворота решено обновить, а забор устанавливался раньше, схему все равно необходимо разрабатывать. Это поможет избежать старых ошибок и лучше поработать над дизайном.
Видео: ворота из профильной трубы
В ролике содержится полезная информация об особенностях конструкции распашных ворот.
Пошаговая инструкция по установке распашных ворот представлена в ролике.
Применение профильной трубы при самостоятельном изготовлении ворот позволяет достичь экономии денежных средств и своими руками создать надёжную конструкцию, прочность которой не вызывает сомнений
Важно тщательно продумать устройство, ответственно подойти к разработке документации, использовать качественные материалы и соблюдать технологию. Простота конструкции и возможность применения различных видов отделки создают широкое поле для творчества. Кроме того, самостоятельно изготовленные ворота — серьёзный повод для гордости
Кроме того, самостоятельно изготовленные ворота — серьёзный повод для гордости.
Рекомендации по выбору материала для обшивки
Самыми популярными материалами, которыми получится украсить ворота, считаются:
- профлист;
- поликарбонат;
- евроштакетник;
- ковка;
- доска (обрезная, необрезная);
- металлические листы;
- сетка-рабица;
- панели из ПВХ.
Фиксация профнастила, металлического штакетника, поликарбоната выполняется кровельными саморезами или заклепками. Цвет подбирается в тон листов.
Крепеж выполняется с наружной стороны двора или с обеих сторон. При монтаже ворот гаража используется исключительно односторонняя фиксация.
Тематический материал:
- Выбираем лучший профнастил для забора
- Забор из металлического прутка
При крепеже цельных металлических листов применяется сварка. Они весят много, поэтому нужно предусмотреть монтаж усиленных петель.
Как правильно сварить калитку
Выбирают место размещения прохода в ограждении с учетом удобного подхода к зданию, ровной местности без уклона. Под раздвижные калитки делают фундамент:
- убирают плодородный слой с поверхности земли на 15 – 20 см;
- роют траншею на ширину и глубину 0,5 м, длина основания будет равна половине длины створки (для полотна 1 м нужно вырыть траншею 0,5 м);
- делают два углубления для установки столбов на глубину 1,3 – 1,5 м, а ширину применяют в 2,5 раза больше сечения стойки или столба;
- выполняют песчано-щебеночную подсыпку, трамбуют;
- сваривают арматуру, укладывают на дно фундамента.
Установка столбов
Масса калитки оказывает влияние на подбор диаметра стоек. При расчете учитывают вес каркаса и заполнителя, навесов, запоров. Столбы калитки не должны визуально отличаться от опорных элементов забора. Единственное отличие состоит в том, что на них будут размещены навесы и запоры.
Опоры ставят так, чтобы по высоте они были немного выше калиточного полотна, а створка была выше уровня земли на 5 – 10 см. Створка со временем может расшатать столб, поэтому его закапывают на глубину не меньше 1 м, при этом нижний конец углубляют в подушку из щебня.
На подземной части наваривают металлические пруты крест-накрест для устойчивости, которые затем бетонируют. Навешивают каркас только через неделю, когда бетон полностью застынет и наберет прочность.
Изготовление каркаса
Чтобы сделать калитку из металлопрофиля, нужно сварить каркас из трубы. Перед порезкой деталей поверхность обезжиривают и очищают специальными препаратами. Наносят антикоррозионное средство. Трубу в углах нарезают под 45°, а Т-образные соединения стыкуют под 90°.
Измеряют ширину изделия между столбами по месту.
Пошаговая инструкция:
- отрезают поперечины и стойки (по 2 штуки);
- перекладины прихватывают точечной сваркой к закладным деталям, учитывая горизонтальность;
- к ним сплошным швом приваривают стойки;
- контролируют вертикальность, прямые углы, ставят навесы.
Навешивание на столбы
Установка закладных
Для крепления рамного каркаса в столбах бетонируют закладные элементы. В кирпичных опорах аккуратно подрезают кирпич, чтобы села пластина. На один пролет их ставят, как минимум, две штуки. На металлических стойках петли фиксируют к столбам с помощью вертикальных шин из уголка для установки навесов. Сваривать нужно сплошным швом, ведя его по месту стыка.
Бытует мнение, что петли можно фиксировать непосредственно к закладным элементам. Но такие детали не смогут долго выдерживать динамические нагрузки от передвижения створки. Поэтому ставят вертикальную шину. Элемент дополнительно заглубляют в грунт, если вес калиточного полотна большой. Дополнительно приваривают швеллер по низу на ширину от одного столба к другому.
Установка петель
Монтаж петель на шине столба — ответственный момент, которому уделяют внимание. Первой устанавливают нижний навес, при этом делают неоднократную проверку горизонтальности и вертикальности уровнем и перепроверяют отвесом
Предварительно его прихватывают сваркой, а после выверки сваривают сплошным швом.
Второй монтируют верхнюю петлю, при этом соблюдают вертикальную ось установки. Действия ничем не отличаются — контролируют горизонтальность и вертикальность. После окончательной выверки отбивают точки крепления горизонтальных перекладин. Калитка должна открываться в проеме без задержки.
Обшивка и декор
Кованая конструкция
Заполнение из дерева является популярным, т. к. материал относится к категории экологически безопасных зашивок. Древесина горит, уничтожается микроорганизмами, впитывает влагу, поэтому для обшивки требуется обработка перед установкой.
Профилированный профнастил монтировать просто, на его поверхности уже присутствует антикоррозионная защита. Материал легкий с большим выбором вида поверхности.
Ковка представляет собой художественную разновидность металлических деталей отделки. Это долговечная орнаментная вязь, которая сочетается со многими отделками.
Поликарбонат бывает прозрачным и с цветовым оттенком. Материал позволяет рассматривать внутреннее пространств двора в размытых очертаниях.
Покраска изделия
Просто покрасить детали калитки нельзя, т. к. покрытие со временем потускнеет или начнет отходить слоями. Изменения внешнего вида вызывает коррозия под отделочным слоем.
Последовательные действия в процессе окончательной обработки:
- зачистка покрытия с применением болгарки с кругом;
- если на конструктивном металле есть следы строй краски (б/у труба), его удаляют специальными смывками;
- обработка препаратами от ржавчины;
- зачистка наждаком, обезжиривание ацетоновыми растворителями.
Преимущества калитки из профиля
Конструкция обладает рядом преимуществ, которые владелец дома оценит по достоинству:
- дешевизна материала, позволяет при минимальных затратах смастерить отличную калитку;
- долговечность элемента забора;
- простота изготовления и установки;
- прочность и надежность;
- возможность выбора дизайна и декоративных элементов в виде ковки.
Материалы для изготовления калитки
Прежде чем приступить к сооружению калитки для забора из профиля, соберите нужный инструмент и материал:
столбы опоры.
- труба профильная металлическая для рамы. Для работы годится, материл диаметром 20 х 40 мм?
- уголки из металла 40 × 40 мм. Используются для создания перемычек;
- навесы из металла для монтажа;
- лакокрасочные и грунтовочные материалы для покрытия каркаса;
- фурнитура: ручка, замок, и др.
Для фиксации опорных столбов подготовьте щебенку, песок и цемент.
Заготовка материалов
После то как все замеры произведены, перепроверены и составлен эскиз, можно закупать материал. Для каркаса ворот лучшим материалом является профильная труба, так как она обеспечивает наибольшую жесткость конструкции
Неважно с прямоугольным или квадратным сечением она будет, чем больше створка, тем больший профиль нужно использовать. Рекомендуют делать ворота из профтрубы с сечением 50×50 или 60×30 для въездных ворот, а калитку из профиля 40×20
Обшивку ворот практичнее всего делать из профнастила своими руками (оцинкованного, цветного), в случае необходимости его легко покрасить.
Список необходимых расходных материалов:
- профильная труба;
- грунтовка и краска для каркаса;
- профнастил;
- саморезы и заклепки для крепления профнастила;
- петли;
- замки.
Также нужно подготовить свой рабочий инструмент. Вам понадобятся:
- рулетка;
- строительный уголок;
- уровень;
- болгарка;
- сварочный аппарат, электроды, маска (часто забывают);
- кисточка;
- дрель (шуруповерт);
- кисточка для покраски;
- заклепочник.
После того как весь нужный инструмент и материал собран, можно приступать к изготовлению ворот.
Изготовление ворот из профильной трубы своими руками
Так как обращение в специализированные компании обычно требует больших затрат, многие владельцы гаражей задаются вопросом, как сварить ворота на гараж из профильной трубы своими руками. Для этого не нужно приобретать дорогостоящие наборы. Достаточно купить:
- стальной уголок;
- металлопрофиль;
- лист металла;
- необходимую фурнитуру;
- крепежные элементы.
Перед началом работ необходимо разработать проект
При создании чертежа важно определиться с точными размерами проема. Он зависит от высоты автомобиля и его ширины
Стандартные готовые изделия выпускаются размерами, не превышающими ширины в 5 метров и высоты 2.5 метров.
Процесс изготовления разбивается на три основных этапа:
- Создание рамы железных ворот для гаража. Несущий элемент состоит из двух частей: внутренней и внешней. Они изготавливаются из стального уголка. Для этого потребуются: рулетка, угольник, строительный уровень, болгарка для резки листа и профилей, а также сварочный аппарат.
Вначале замеры отмечаются на уголке и вырезаются заготовки. После каждый уровень соединения нужно отрегулировать, чтобы обеспечить ровность конструкции, и начинать сваривать.
Полученные швы тщательно отшлифовываются. Для обеспечения жесткости конструкции по углам вертикально можно приварить рычаги (для этого можно использовать остатки уголков). - Установка каркаса. Основой всей системы является каркас. Он состоит из двух частей, формирующих створки. Основой для каркаса может стать профиль из металла. При изготовлении створок применяется профильная труба:
- процесс начинается с раскладки труб ровной поверхностью вверх на разглаженной поверхности;
- затем в прямоугольнике следует расставить направляющие;
- при помощи угольника углы выставляются и варятся;
- после основного этапа необходимо позаботиться о ребрах жесткости. Для створок стандартного размера достаточно по два на одну штуку.
Важно! Чем тяжелее ворота, тем больше ребер жесткости необходимо установить. Изготовление полотна
Для этого понадобится лист металла толщиной до 3 миллиметров. Крепление полотна осуществляется при помощи сварки к обрешетке. Для повышения жесткости узла можно добавить металлический уголок в горизонтальном положении
Изготовление полотна. Для этого понадобится лист металла толщиной до 3 миллиметров. Крепление полотна осуществляется при помощи сварки к обрешетке. Для повышения жесткости узла можно добавить металлический уголок в горизонтальном положении.
Устанавливаем фурнитуру
Для оснащения калитки замком, защелкой и другими комплектующими важно подобрать те, которые подходят для эксплуатации в условиях улицы. В противном случае срок службы фурнитуры снижается в разы
Замок рекомендуется брать такой конструкции, чтобы открывался со двора поворотом защелки, а не ключом. Если зимой на замке замерзнет лед, то у хозяев не возникнет трудностей с открытием двери.
Для створки, которая открывается внутрь усадьбы, подойдет врезной или накладной замок.
Порядок крепежа врезного замка в калитку следующий:
- Отмечается место установки. Наносится прямоугольная прорезь для корпуса, окружности для сердечника. Указывается место крепежа ручки.
- Болгаркой прорезаются отмеченные участки вдоль длинных сторон.
- Вдоль короткой стороны придется поработать дрелью.
- Отверстия высверливаются не прямо по разметке, а приближенно к внутренней части прямоугольника. Чтобы придать отверстию нужную форму, размеры, используется напильник.
- Круглые проемы под сердечник высверливаются по контуру или борфрезой по металлу.
- Не нужно забывать про отверстия для монтажных винтов.
- Место установки замка и вокруг него зачищается от ржавчины, обрабатывается антикоррозийным средством.
- Замок монтируется без накладок. Его фиксируют после обшивки каркаса профнастилом.
- Ручка крепится на высоте 90 см.
Ответная часть замка вставляется в столб, когда калитка навешена на опоры.
Помимо стандартного врезного мастера хорошо отзываются об электромагнитном замке.
Для удобства использования, особенно на дачах, хозяева оснащают дверь защелкой или запором. Защелка покупается вместе с замком или устанавливается отдельно.
Врезка замка
Каждой входной калитке нужен замок. Выбор замков большой: от навесных до электронных. Но большинство замков врезные, они надежные, имеют много степеней защиты. При изготовлении рамы используют профильную трубу 40х20 мм, которая подходит для установки врезного замка.
Для удобства замок врезают, когда каркас еще не сварен и легко работать с заготовками. На 40 полочке, отступив от низа 90 см, делают разметку проема под замок с внутренней и внешней стороны.
Обустройство места под врезной замок
Для вырезания берут маленькую болгарку, устанавливают круг маленького диаметра, обычно это использованные круги. Разметку делают от центра профиля с запасом по 1 мм с каждой стороны.
Сначала делают продольные резы в профилированной трубе. Затем маленьким кругом делают небольшие поперечные надрезы с двух концов и посередине. Средний рез делают по диагонали, так легче прорезать планку. Затем посередине отверткой поддевают пластину. Зажимают край плоскогубцами и ломают по очереди две половины. Вырезают с двух сторон, внутри и снаружи. Подробно можно посмотреть на видео в конце статьи.

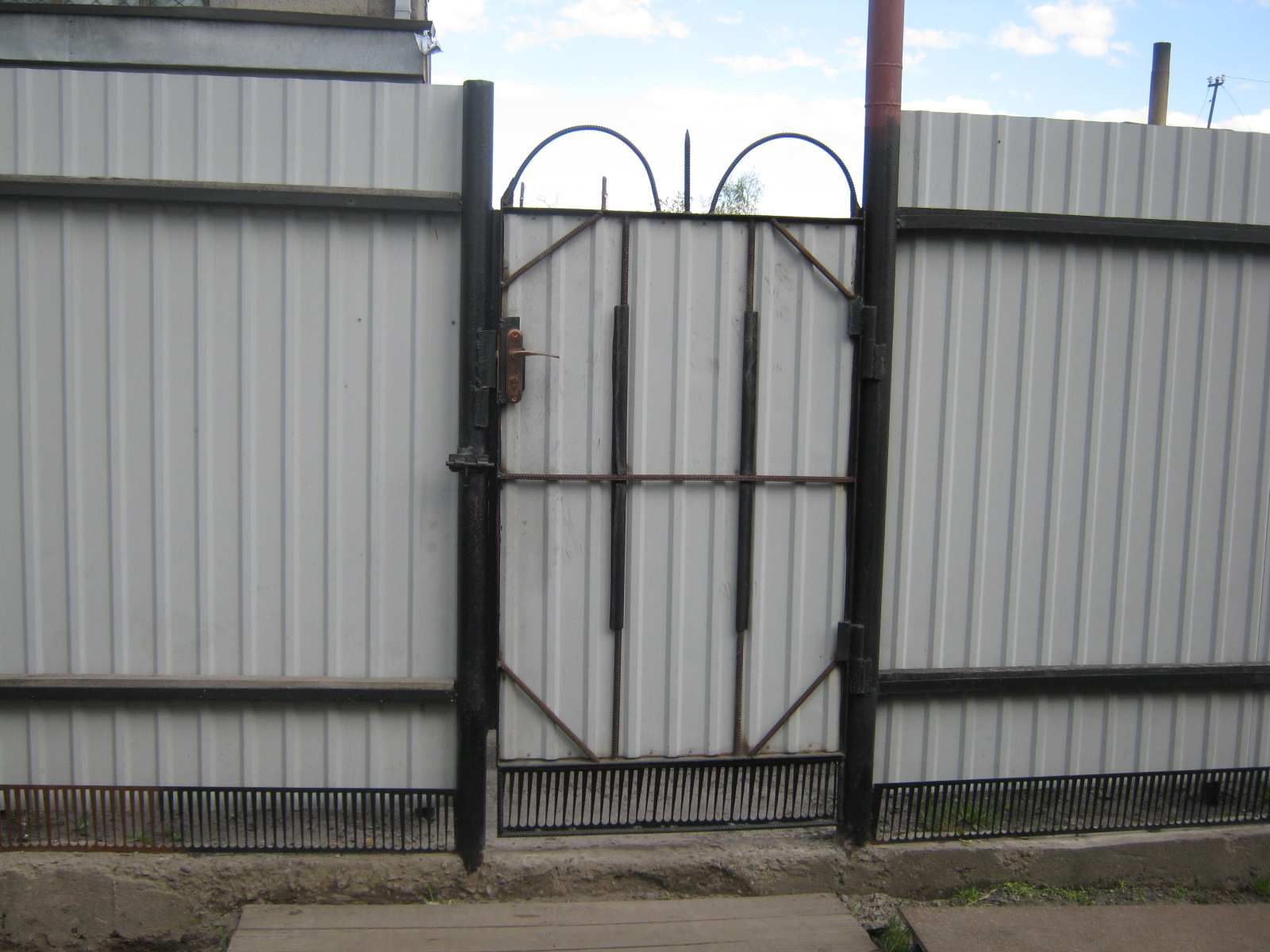

В собранном виде конструкция должна выглядеть представленным образом
Виды калиток из профтрубы
Ворота и калитка смотрятся цельно и гармонично, когда их делают одной высоты в едином художественном стиле. По типу заполнения изделия бывают коваными, металлосварными, открытого и закрытого типа. Выбор зависит от особенностей участка, архитектуры дома, а также задачи, которую выполняет ограждение.
Объединяет все виды калиток первооснова — профтруба
Внешний вид конструкции с элементами ковки
Конструкция из профнастила выглядит как рама, обшитая профлистом. Пространство заполняют двумя способами. Первый – профнастил прикручивают сверху каркаса. Второй способ – лист вставляют внутрь рамы.
Вариант устройства дверцы из профилированного листа
Конструкция получается жесткая, удобная для крепления профлиста. Плюсы: изделие легкое, цена невысокая, монтаж простой. Минусы: требуется аккуратное отношение, чтобы не повредить профлист, требуется установка резинового уплотнителя, чтобы готовое изделие бесшумно закрывалось.
Калитка закрытого сварного типа — к каркасу приваривают металлический лист толщиной 1,5 мм или 2 мм, получается прочная конструкция, которую оформляют узорами из кованых элементов или создают строгие формы. За счет металлического листа конструкция выходит тяжелая, вес изделия 1х2,5 м приблизительно 70 кг.
Пример создания кованой сварной модели
Производитель предлагает готовое изделие с комплектом, в который входят засовы, навесы, проушины, его стоимость 13000 руб. Дополнительно можно приобрести столбы 80х80х3 мм длиной 3 м за 1300 руб. Плюсы: надежность, долгий срок эксплуатации. Минусы: высокая цена и большой вес.
Открытый тип калитки, в котором пространство заполнено выгнутой для жесткости сеткой из проволоки 3–6 мм. Детали выкрашены специальным способом в несколько слоев, гарантия изделия 20 лет. Калитку из 3D-сетки устанавливают вместе с аналогичными системами ограждения.
Входная группа из объемной сетки позволяет огородить участок от несанкционированного проникновения
Цена ограждения зарубежного производства составляет 10000 руб. за изделие 2х1 м. Плюсы: простой монтаж, легкий вес, современный вид, долгий срок эксплуатации. Минусы: высокая цена.
Необходимые материалы
Перед тем как сварить калитку необходимо собрать весь необходимый инструмент и материал. Так, вам потребуется следующее:
- Столбы в качестве опор. Длина столба опоры определяется исходя от высоты двери. Также учтите, что до 1 м максимум столб будет заглублен в грунт. Можно использовать ту же профильную трубу сечением 60×60 мм.
- Профильная труба для изготовления каркаса. Для каркаса используется преимущественно труба сечением 20×40 мм.
- Металлические уголки с соотношением сторон 40×40 мм. Они необходимы для перемычек.
- Металлические петли для установки.
- Краска и грунтовка для окрашивания каркаса.
- Замок, ручка и другая фурнитура.
- Необходимые строительные материалы для бетонирования столбов опоры, а именно песок, щебень, цемент и тому подобное.
Что касается инструментов, то заранее подготовьте такой комплект:
- Болгарка для выполнения среза профильной трубы и шлифовки при помощи специального шлифовального круга.
- Сварочный аппарат.
- Строительный уровень или отвес.
- Рулетка.
- Лопата.
Распашная или раздвижная?
Конструктивно калитки делятся на два типа: распашные или раздвижные.
Достоинства и недостатки их приведены в таблице:
Тип калитки | Достоинства | Недостатки |
Распашная | простота изготовления | зимой необходимо расчищать снег |
небольшой вес | полностью отсутствует звукоизоляция | |
небольшая цена | ||
красивый внешний вид | ||
проверенная временем конструкция с петлями безотказна | ||
Раздвижная | изготовление сложнее, чем распашной | при отключении электропитания могут возникнуть сложности со входом на участок |
цена выше (электродвигатель и автоматика стоят дороже простых профилей и листа металла или профнастила) | при поломке электродвигателя требуется время на покупку и замену, в это время калиткой нельзя пользоваться | |
красивый внешний вид | полностью отсутствует звукоизоляция | |
небольшая экономия пространства | самостоятельно смонтировать сложно |
В целом выбор типа калитки — дело вкуса, хотя многие предпочитают традиционную конструкцию на петлях — так привычней. Основные плюсы раздвижных работ — автоматизация и экономия места для распахивания не столь актуальны для небольших калиток.
Пошаговая инструкция изготовления ворот
Прежде чем перейти к вопросу: «Как правильно сварить ворота и калитку?», нужно разобраться с этапами изготовления:
- Подготавливается чертеж металлической конструкции, определяются размеры изделия.
- Приобретаются все необходимые материалы и инструменты.
- Делается разметка и нарезка металлических элементов.
- Осуществляется установка опор.
- Сваривают каркас из профильных труб и усиливают его жесткостями.
- Производят установку петель и помещают конструкцию на опоры.
- Окрашивают элементы каркаса.
- Производят обшивку и декорирование коваными узорами.
- При необходимости устанавливают автоматику.
Плюсы и минусы ворот из профтрубы
Ворота, сделанные из металла, красиво смотрятся и пропускают через себя лучи солнца. Плюс ко всему они отлично справляются с функцией защиты территории от тех, кто хочет вломиться туда без приглашения.
Вариант изготовления простого забора из профильной трубы
В качестве сырья для возведения таких ворот часто выбирают низколегированную стальную профтрубу, сечение которой имеет квадратную или прямоугольную форму 4х4 или 5х5 сантиметров. Толщина стенок трубы должна быть 3 миллиметра.
Несомненными преимуществами данного вида ограды являются:
- Материал недорогостоящий. Его низкая себестоимость в сочетании с тем, что забор легко можно возвести самостоятельно существенно экономят бюджет.
- Конструкция из профтрубы является прочной и долговечной. Если ворота грамотно спроектировать и вовремя обрабатывать его антикоррозийными покрытиями, то прослужит оно вам не одно десятилетие.
- Профильную трубу можно скомбинировать с другими материалами. Профильная труба прекрасно сочетается с другими строительными материалами, благодаря чему можно создать оригинальный и стильный вход. Интересным сочетанием будет труба и кирпичная кладка. Помимо этого, каркас из профильных труб можно покрыть металлопрофилем.
К недостаткам такого входа можно отнести то, что это всё же открытая конструкция, которая не укроет вас от любопытствующих глаз. Хотя, если обшить такую конструкцию металлопрофилем или полупрозрачным поликарбонатом, то проблема решается.
Специалисты могут создать на таких воротах кованый орнамент и геометрические узоры.
Как сделать ворота в частном доме. Распашные ворота – изготовление и установка своими силами
Знакомство с домом начинается с ворот. По сути, это визитка хозяев. Поэтому, их вид должен быть по определению солидным и красивым. Но, в тоже время, основное их назначение – обеспечение сохранности и безопасности частных загородных домов и дач.
Как соединить эти два назначения вместе? Как сделать распашные ворота для дачи красивыми, надежными и функциональными. Какие виды распашных ворот бывают и какие лучше выбрать. Как изготовить и установить. Обо всем этом подробная пошаговая инструкция в нашей статье.
Распашные ворота своими руками – изготовление
Преимущества распашных ворот:
- простая конструкция;
- относительно низкая цена;
- нетребовательны в обслуживании;
- длительный срок эксплуатации;
- прочность;
- простота эксплуатации;
- неограниченная возможность выбор дизайнерских решений и формы;
- отсутствие необходимости в бетонировании площадки. Например, под ролики для откатных ворот ;
- возможность установить автоматику.
Недостатки:
- необходимость предусмотреть довольно много места для открытия-закрытия;
- необходимость учитывать ветровую нагрузку в регионе.
Простая арифметика показывает, что преимуществ у распашных ворот значительно больше. А недостатки устранимы или не критичны. Длительная история их существования только подтверждает надежность системы.
Конструкция распашных ворот
Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:
столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;
рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;
отделочный (облицовочный) материал для обшивки;
петли;
задвижки и замки.
Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.
Изготовление распашных ворот – инструмент и материал
Убедившись, что можем изготовить их своими руками, приступим к строительству.
Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.
Инструмент
Обязательный для изготовления каркаса и обустройства стоек:
- болгарка. Предназначена для резки и шлифовки металлических заготовок;
- нарезные диски;
- шлифовальные диски;
- сварочный аппарат;
- электроды;
- рулетка;
- строительный уровень;
- уголок;
- молоток;
- лопата;
- мастерок.
Вспомогательный:
- компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
- дрель. Если понадобится для крепления обшивки ворот;
- клепатель, а также заклепки к нему.
Материал
труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;
труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.
Общие рекомендации по выбору таковы:
- вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
- вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
- вес ворот превышает 300 кг. Труба –140х104х5.
Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.
петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;
замки. Могут быть механические и электромеханические. Выбор на усмотрение;
краска. Нужна для окраски стоек и/или обшивки;
обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;
автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.
Как сделать распашные ворота своими руками
Не думайте, что самодельные, это синоним слов «некрасивые» и «ненадежные». Как раз наоборот – самодельные распашные ворота – означают креатив, индивидуальность и заботу о собственной безопасности.
Последовательность выполнения работ.
- этап – установка стоек для навешивания ворот.
- этап – изготовление распашных ворот.
Этапы, естественно, можно менять. Но установленные стойки (столбы для распашных ворот) должны выстоять как минимум неделю. Чтобы, не растягивать удовольствие, время ожидания можно занять свариванием ворот.
Чем обшить каркас ворот
По завершении монтажа каркаса следует отделка створок. Технология обшивки зависит от используемого материала. Целесообразно использование идентичной с забором обшивки. Иначе ворота не впишутся в общую картину ограждения.
На дачном участке
Для заполнения рамы створок из профиля используется материал различных вариаций:
- кованые элементы;
- листовой металл (оцинкованный);
- профилированные листы;
- обрезные и шпунтовые доски, обработанные грунтовочными, антисептическими или лакокрасочными составами.
Обшивка из профнастила
Это самый практичный вариант для отделки данной конструкции. Материал отличается низкой ценой и легкостью в монтаже. Его можно комбинировать с коваными элементами (засовами, наличниками). Зачастую листы приобретают с покрашенным и оцинкованным покрытием. К каркасу створок профнастил крепится саморезами.
Виды профлиста
Обшивка деревом
Она выигрывает в презентабельности внешнего вида, но проигрывает в прочности. Древесина подвержена гниению и механическим повреждениям. Для улучшения прочности и продления срока эксплуатации используемый пиломатериал обрабатывается ингибиторами горения и анти-грибковыми средствами.
Кованые элементы
Часто обшивка каркаса конструкции выполняется из элементов ковки, изготавливаемых из металла, который нагревается до ковочной температуры и поддается высокотемпературной обработке давлением. Осуществление оригинальных дизайнерских решений возможно путем нарезания и сварки такой продукции.
Кованые створки
При наличии сварочного аппарата и паяльной лампы ковать из металла узор на створки можно самостоятельно. Впрочем, проще купить готовые элементы ковки, но обойдутся они гораздо дороже. К примеру, цена за 1 м2 готовой продукции составит не менее 1 тыс. рублей.
Второй этап: установка опор
Важное условие – абсолютная вертикальность опор, чтобы ворота не могли накрениться или самопроизвольно открываться/закрываться
Важно правильно установить опорные столбы, чтобы ворота были устойчивыми
Качество установки стоечных опор под ворота из профильной трубы определяет их долговечность и безупречность эксплуатации. Столбцы должны быть глубоко вкопаны в землю и тщательно забетонированы, при этом не должны погружаться под весом всей конструкции.
Для установки основания ворот нужно сделать разметку под 3 ямки – 2 под створки ворот и 1 под калитку (если планируется). Конечно, калитку можно крепить на тот же столбец, что и одна половина ворот, но это создаст дополнительную нагрузку. Под опоры роют глубокие округлые ямки диаметром до полуметра и глубиной не более 1м. Дно рытвины выравнивают и засыпают щебнем с песком, хорошо утрамбовывая.
Столбы располагают строго вертикально в яме, обсыпая щебнем или бутовым камнем под раствор бетона. После небольшого слоя выверяют вертикаль и окончательно заливают бетоном доверху. Получится некое подобие фундамента под каркас.
Как приварить точеные петли
Есть несколько правил, без соблюдения которых, калитка у вас будет открываться с проблемами.
- Часть петли со штырем, «папу», приваривают к столбу, а «маму» — к калитке.
- Между каркасом и опорным столбом вставляем пластины 4-5 мм или два гвоздя (вверху и внизу). Поверхность рамы располагаем заподлицо с поверхностью столба в сторону открывания. Прижимаем струбцинами.
- Петли должны находиться на одной оси. Для этого к раме, со стороны, где варятся навески можно прижать струбцинами ровный профиль 20х20 мм или уголок на расстоянии половины диаметра петли от края. Теперь, если прижать обе петли к профилю 20х20, то они будут на одной оси.
- Чтобы петля не терлась об опорный столб, под ее подкладывают тонкую пластинку (можно спичку) и прихватывают на две точки.
- Проверяют работу калитки. Если все нормально варят окончательно.
Достоинства профиля
Калитку можно сделать из уголка, но профиль обладает рядом достоинств. Конструкция из него имеет большой запас прочности
Для такой калитки это качество особенно важно. На нее оказываются не только статические нагрузки, но и динамические при многократных ежедневных открываниях
Профильная труба недорогая, в сравнении с другими видами металлопроката с такими же техническими характеристиками. При хорошей обработке после сварки конструкция будет служить долгое время.
С помощью квадратов можно изготовить калитку любой конфигурации. Она может быть глухой, зашитой разноцветным прочным профнастилом, плоским шифером, «картами» из листового металла. Калитку украшают элементами ковки или просто обшивают металлической сеткой и отрезками профиля.
Сама конструкция достаточно проста в изготовлении электросваркой.
Если у вас получится сварить калитку, то вам станет подвластна и других рамных конструкций для дома.
Есть возможность изготовления калитки без сварки. Детали закрепляют на кронштейнах и болтах. Но сварка – это более надежный и прочный вариант.
Необходимое оборудование и инструменты
В процессе работы понадобятся:
- Веревка, деревянные колышки, рулетка и уровень – для проведения разметки.
- Лопата или садовый бур, трамбовка – для установки столбов.
- Болгарка и круг по металлу – для резки металлопрофиля на подходящие по размеру сегменты.
- Сварочный аппарат, электроды, защитная маска – для соединения деталей каркаса, крепежа готовой рамки к столбам.
Фото: привариваем дверной проем калитки к закладным элементам столба
- Шуруповерт с саморезами – для фиксации профнастила.
- Щетка по металлу, шлифовальная машинка – для зачистки деталей от ржавчины, сварочных швов.
- Кисть, валик или краскопульт – для покраски, грунтовки металлических элементов.
Пригодится молоток, дрель со сверлами по металлу. При бетонировании опор понадобится строительный миксер, чтобы ускорить замес раствора.
Рекомендуем ознакомиться: «Панели для имитации кирпичных столбов».
Стоимость и вес
Цена трубы зависит от размера и толщины стенки. Продукцию выпускают квадратной и прямоугольной формы. Размеры полочек профиля 10–180 мм. Толщина стенки 1–14 мм. Для частного строительства используют профильную трубу толщиной от 1 до 4 мм, она прочная, легкая, круглый аналог тяжелее на 20 %.
Разновидности профтрубы для создания каркаса
Самый ходовой профиль для строительства калитки из профильной трубы в домашних условиях:
- Для столбов и каркаса 3D-калиток используют трубу 60х30 и 60х40 мм с толщиной стенки 2 мм. Приблизительная стоимость 128–140 рублей за погонный метр.
- Для изготовления рамы открытого типа больших размеров применяют трубу 50х25х2 мм. Цена в зависимости от региона составляет в среднем 110 руб.
- Профиль 40х20х2 мм – самый распространённый для продукции данного вида. Его применяют для изделий из профнастила, а также из металлического листа. Цена трубы за один метр – 78 руб.
- Для облегчения конструкции применяют профиль 40х20 мм с толщиной стенки 1,5 мм. Цена одного метра – 75 руб. Перемычки для жёсткости делают из профиля 20х20х1,5 мм, стоимость составляет 40 руб. за погонный метр.
Форма прямоугольника позволяет с большим удобством крепить облицовочный материал
Благодаря прямоугольной форме у трубы есть естественные ребра жесткости, за счет этого она прочная, выдерживает большие нагрузки, в этом преимущество профилей перед круглым аналогом.
