Этапы монтажа и схемы подключения
Предположим, вы решили самостоятельно заняться установкой домофона
Не важно, что послужило этому причиной, – завышенные расценки монтажников или несогласие со сметой расходов в целом. Весь процесс, для простоты реализации, разбивается на отдельные этапы
К ним относятся:
- Коммутация с наружной вызывной панелью. Начать лучше от квартиры, постепенно двигаясь к распределительному щиту на площадке. Кабель укладывается в специальном рукаве – пластиковом или металлическом. Задача заключается в подведении провода к коммутационному модулю или непосредственно к наружному блоку, расположенному у входа в подъезд.
- Монтаж трубки. Заранее определяют место установки, так, чтобы хозяевам было комфортно пользоваться (сбоку от входной двери в квартиру). Держатель крепится к стене, дверному косяку саморезами или дюбелями быстрого монтажа.
- Непосредственно подключение. Открыв панель трубки, можно обнаружить электрические контакты (зажимные клеммы). Если их 2, то предусмотрена установка одного терминала, 4 контакта говорят о возможности монтажа дополнительной трубки.
Данный способ описывает «длинный» путь, предусматривающий управление электрозамком на входной двери в подъезд. Но существует и упрощенный. Для его реализации вызывной модуль устанавливается на площадке, а внутренний блок используется для видео (аудио) связи с посетителем.

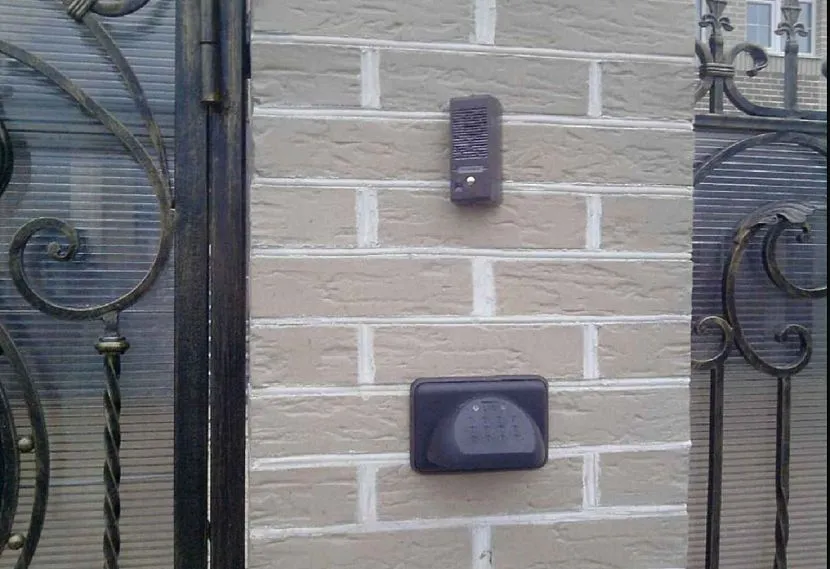

Кнопка выхода и вызывной панели
Вызывная панель – это специальный клавиатурный блок с датчиком для магнитного ключа. Может оборудоваться дисплеем, упрощающим набор кода вызываемого абонента. Монтируется снаружи подъезда, должна сохранять работоспособность в условиях пониженной температуры, осадков.
Тип монтажа – потайной, панель утапливается в поверхность. Для этого потребуется поработать электроинструментом, создавая необходимое углубление. Кнопка выхода, напротив, находится внутри квартиры. Часто размещается на панели держателя трубки (самой трубке). Посылает сигнал на запорное устройство (электромеханический замок) для открытия двери.
Блок коммутации и питания
Данное устройство обеспечивает все модули энергией, трансформируя ее из получаемых в бытовой сети 220 Вольт в требуемые для функционирования устройства. Обычно это 12 Вольт. А от того, какое напряжение в домофоне, насколько этот параметр стабилен, зависит работоспособность системы.
Коммутационный блок сводит сигналы от разрозненных трубок, обеспечивает их связь с вызывной панелью и электрозамком.
Часто размещается на площадке, в специальном щитке. При его установке соблюдаются требования электробезопасности.
Электромагнитный замок
Один из узлов системы, обеспечивающий безопасность жильцов. В нормальном состоянии ток подается на катушку, препятствуя открытию двери. По сигналу с вызывной панели (после воздействия магнитного ключа) или по команде из квартиры замок обесточивается, отпуская пластину двери.
Схема подключения магнитного замка домофона предусматривает прокладку питающего кабеля к распределительному щитку (сетевому адаптеру). По типу замки могут быть накладными или врезными, это влияет на объем работ по установке. Основное условие – точность и аккуратность. Полностью смонтированный замок должен обеспечивать притягивание ригеля, а после подачи управляющего сигнала – четкое срабатывание, открытие двери.
Трубка
Относится к стандартному оборудованию, имеет унифицированную конструкцию. Внешне напоминает проводной телефон упрощенной конструкции, с микрофоном, динамиком, но без наборной панели. Монтаж трубки сводится к выбору места размещения. Еще он должен обеспечивать надежную фиксацию в нерабочем положении, удобство пользования.
Кабели
Поскольку работа домофона связана с электричеством, для его подключения используются кабели. Это может быть комплектная или отдельно приобретенная продукция. Для электрозамков нужен силовой кабель сечением не менее 2х0,75 квадратных миллиметра. Например, ШВВП. Для коммутации используются кабели «витая пара», слаботочные. Рекомендации можно найти в руководстве по эксплуатации домофона.
Подключение
При подключении домофона, трубок соблюдается полярность. Если проигнорировать данное условие, то, как минимум, устройство будет работать нечетко, с помехами. А то и откажет. Для правильной коммутации руководствуются схемой, используют тестер. Все зажимные, клеммные контакты окончательно затягивают.
Пусконаладочные работы
После завершения монтажа остается отрегулировать срабатывание замка (выставить зазоры), добиться четкой реакции на нажатие управляющей кнопки из квартиры.
Основные особенности
Для установки на калитку используют беспроводные звонки, которые имеют ряд отличий от проводных моделей, а именно:
- Такой звонок на калитку не нуждается в доступе к электросети. Это позволяет избежать прокладки проводов по участку и делает эксплуатацию устройства предельно безопасной. Проводные системы оповещения нередко повреждаются под воздействием внешних факторов, что может быть опасно для человека.
- Отсутствие проводов позволяет установить звонок в считанные минуты. Никаких специальных знаний и навыков для этого не требуется. Механизм при необходимости можно легко демонтировать и перенести в другое место, что особенно актуально для дачников, которые пользуются участком только в летний период
- Современные механизмы отличаются оригинальным дизайном. Можно приобрести устройство для лаконичной калитки из металлопрофиля, выбрать изысканную модель для входной кованой системы.
- Дополнительные комплектующие дают возможность оповещать о приходе гостей сразу в нескольких помещениях. Например, один динамик можно установить в гостиной, а второй — в гараже или в спальне на втором этаже.
Дверной звонок с двумя мониторами
Есть и минусы:
- Необходимость в регулярной замене батареек. Но если вы выбираете качественную модель звонка, то в среднем эту процедуру понадобиться делать не чаще 1 раза в 2 года.
- При резких перепадах влажности и температуры, попадании внутрь устройства пыли возможны некоторые сбои в работе устройства. Особенно чутко на низкие температуры реагируют батарейки, быстро теряющие свой заряд и требующие более частой замены.
- Если кнопка отделена от динамика преградами из металла или бетона, качество передачи сигнала может снизиться. Поэтому, даже если расстояние от калитки до дома небольшое, лучше выбирать модель с солидной дальностью радиосигнала (100-130 м).
- Электронная начинка при длительной эксплуатации, может выйти из строя, что грозит искажением звукового сигнала или полным его прекращением.
Компании-производители
Сегодня электромеханические замки изготавливает множество компаний. Естественно, из этой массы выделяется только несколько надежных производителей, которые можно купить в сети магазинов «Леруа Мерлен».
В магазине
Наиболее популярные из них:
- Iseo изготавливает уличные замки, а также сопутствующую им продукцию. Их электромеханические запорные системы выдерживают большие диапазоны температур в отличие от конкурентов, поскольку они делают замки для регионов с суровыми климатическими условиями.
- Замки для калитки Cisa созданы для обеспечения повышенной степени защиты придомовой территории. Производитель сделал акцент на стойкость к взломам. Изделия все время совершенствуются и отвечают всем требованиям.
- Компания Doorhan специализируется на комфорте эксплуатации замков и продолжительной работоспособности. В комплекте находится пульт управления или видеодомофон.
- Фирма Falcon Eye производит замки для людей, которые любят устанавливать современное новое оборудование. Устройства Falcon Eye совместимы с разными сигнализациями, видеокамерами и домофонами.
- Электромеханические закрывающие устройства Tantos используются для уличных калиток с возможностью открывания вручную или пультом. В частности, для одновременной работы с видео- и аудиодомофонами.
Также можно выделить популярные модели замков: Atis lock iso 9001, Fort el-101, Corn Rustic Oak, «Абла».
Doorhan
Электромеханический замок – правильное решение для придомовой территории. Отличие этих механизмов для калитки состоит в том, что они гарантируют защиту от проникновения злоумышленников.
Порядок установки домофона
Перед тем как начать монтажные работы необходимо составить план размещения элементов домофонной системы
Особенно важно продумать место размещения разговорной трубки или видеотерминала. Они должны располагаться в том месте, где чаще всего находятся люди в течение дня. Возможно, таким местом окажется кухня
Возможно, таким местом окажется кухня.
Составив план и оценив необходимое количество провода, производят прокладку силового и сигнальных кабелей. Затем монтируют элементы СКУД. На следующем этапе производят электрические соединения и проверку работоспособности домофона.
Прокладка кабелей
Провода и кабели следует прокладывать в гофрированных гибких трубах, пластиковых или металлических. Гофру можно использовать при наружной прокладке проводов и при прокладке в стенах, за гипсокартонном. Для прокладки кабелей в земле можно применить полиэтиленовые трубы низкого давления. Глубина прокладки кабеля в земле должна составлять не менее 40 – 60 см. При наружной прокладке по стенам провода укладываю кабель каналы.
Внимание! Прокладывая кабели для домофона, следует помнить, что слаботочные и силовые кабели нельзя прокладывать в одной трубе. Близкое расположение силовых и сигнальных кабелей может привести к наводкам, которые будут проявляться в виде звукового фона сети или помех на изображении.
Три совета
Оставляйте небольшой запас на концах кабельных линий. Это облегчит монтаж и позволит облегчить ремонт
Три совета. Оставляйте небольшой запас на концах кабельных линий. Это облегчит монтаж и позволит облегчить ремонт.
Если линию приходится делать из нескольких кусков, выполняйте паяные соединения и защищайте их с помощью термоусадочных трубок.
Прокладывая провод к электромеханическому замку наденьте на место изгиба гибкую защиту.

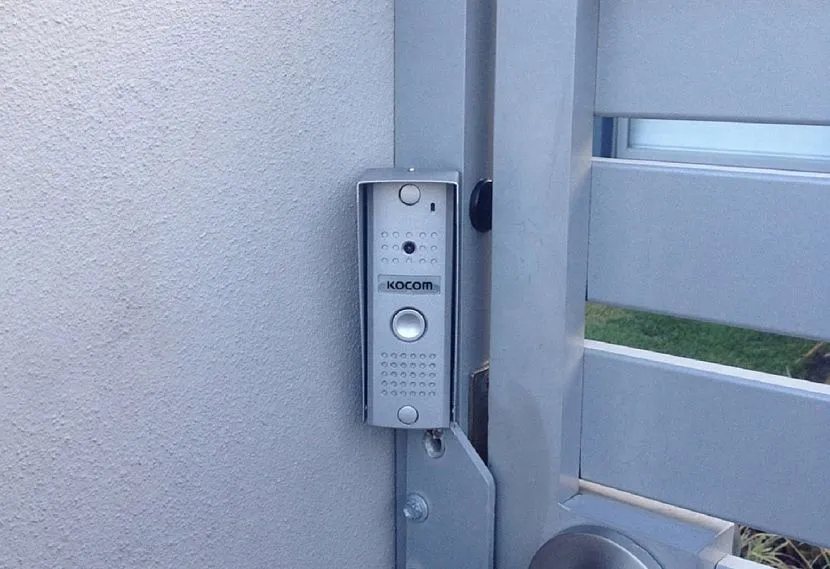

Монтаж вызывной панели
При монтаже панели вызова видеодомофона постарайтесь обеспечить максимальный обзор перед калиткой и прилегающей территорией. Возможно, для этого вызывную панель придется развернуть в сторону калитки.
Монтаж разговорной трубки
Обычно в комплект поставки домофонных трубок входят элементы крепежа и дополнительные аксессуары. Поэтому серьезных проблем с установкой трубки быть не должно. Смонтируйте рядом с трубкой электрическую розетку и установите терминал на высоте удобной для всех членов семьи.
Монтаж контроллера
Контроллер размещают вблизи вызывного устройства и считывателя электронных ключей. Контроллер можно поместить в герметичный бокс или спрятать в нише за вызывным устройством. Главное чтобы он был надежно защищен от воздействия влаги и прямых солнечных лучей.
Подключение и наладка
Соединение блоков домофонной системы следует выполнять согласно с монтажной схемой. Чтобы не случилось ошибок, помечайте цвета проводников и их назначение на чертеже. Если вы используете кабели с многопроволочными жилами, напрессовывайте на них наконечники. Применение наконечников улучшает надежность контактов.
Как показывает практика, правильно собранные схемы домофонов начинают работать сразу и в дополнительной наладке не нуждаются.
Программирование электронных ключей
При использовании контроллера считывателя ключей имеется возможность «программирования» чипов. Процедуру можно выполнить с помощью, так называемого мастер ключа или путем перевода контроллера в режим программирования с помощью перемычек.
Программирование с помощью матер ключа выполняется следующим образом. Вначале к считывателю подносится мастер ключ. При этом котроллер переводится в режим программирования. После этого к считывателю подносится «программируемый» ключ. В этот момент контроллер запоминает номер ключа. Тем самым «программируемый» ключ поучает разрешение на открытие двери.
В отсутствии мастер ключа контроллер можно перевести в режим программирования с помощью переключения перемычек. Подробно об этой процедуре можно узнать из технической документации.
Типы домофонов и общие схемы их подключения
Современный домофон — устройство не только для разговора владельца жилья и его гостя. Умные коммуникаторы предоставляют возможность рассмотреть посетителя, задать ему вопросы и получить на них ответ, удаленно открыть замок на входных дверях. Полный перечень и уровень сервиса зависит от конкретной модификации устройства.
Многоквартирный домофон
В обобщенном виде схема подключения домофона для многоквартирного дома выглядит следующим образом:
Из рисунка видно, что в многопользовательском варианте переговорной системы присутствуют дополнительные коммутаторы, направляющие сигнал в требуемую квартиру. Кроме того, разводка ведется многожильным кабелем, количество проводников в котором соответствует числу подключенных абонентов. Звуковой и видеосигналы идут по раздельным проводам, а это еще более усложняет подключение всех элементов. В более продвинутых системах используются системы мультиплексирования или цифровой формат связи, что требует от монтажников довольно высокой квалификации.
Многопользовательская система достаточно дорогое удовольствие и приобретается обычно в коллективное пользование в складчину. Для ее монтажа приглашаются специалисты, которые хорошо знают, как подключить видеодомофон к каждой квартире.
Домофон индивидуального пользования
Совершенно по-другому строится спикер-система в индивидуальных коттеджах и частных домах. Поскольку таким домом владеет только одна семья — для организации связи достаточно только одного комплекта, состоящего из внутреннего и наружного спикерфонов. Многие современные блоки позволяют подключать дополнительную трубку или второй терминал для размещения на втором этаже, в гараже или другом нужном месте согласно потребности владельцев дома.
В отличие от многопользовательской системы, установка домофона в частном доме не представляет большой сложности и вполне под силу любому электрику или другому человеку, имеющему навыки электромонтажных работ. Как подключить домофон конкретной модели — всегда подробно объясняется в инструкции производителя, и такая работа обычно не вызывает особых сложностей.
На рисунке представлены все элементы простой спикер-системы для частного дома. По нему хорошо видно, как установить домофон в частном доме. В систему входит:
- домашний спикерфон (1);
- блок питания (2);
- вызывная наружная кнопка-спикер (3);
- электромеханический или магнитный замок (4);
- связной кабель.
В зависимости от конкретных условий и марки устройства данная схема может основываться на разной комплектации. Рассмотрим основные составляющие.
Какому типу замка отдать предпочтение
Электромеханический вариант замка представляет собой модификацию простого замка, в котором выдвижная защелка может открываться как ключом, так и электромагнитом. В самых простых вариантах электромагнит размещается отдельно от замка и связан с ним механической тягой.
- калитка или входные двери будут заперты даже при отключении электроэнергии;
- при поломке замок можно поменять на обычный, подобный по конструкции.
Недостаток — как и любой механизм, такой замок требует постоянного внимания, смазки и регулировки. Учитывая его наружное применение, срок работы такого замка гораздо меньше электромагнитного.
Электромагнитный замок представляет собой магнит с очень большим усилием отрыва. Он устанавливается на неподвижной части, а на самой двери устанавливается магнитная плита, притягивающаяся к электромагниту. Усилие отрыва такого замка составляет 200-300 кг. При попытке открыть такую дверь, скорее оторвется ручка, а замок по-прежнему будет крепко удерживать дверное полотно.
Очень весомый аргумент в пользу электромагнитной системы — ее механическая прочность и стабильность. Поскольку никаких движущихся частей механизма тут нет — замок может работать вечно, да и внимания к себе он практически не требует.
Главный недостаток заключается в том, что если отключается электричество, то дверь оказывается разблокированной. Поэтому электромагнитные замки ставят на калитку и ворота, но не на входную дверь.
Коммуникаторы
Наружный и внутренний коммуникаторы могут иметь только звуковой или одновременно звуковой и визуальный канал связи. В наружной спикер-кнопке как правило располагается динамик, микрофон и камера. Внутренний спикер имеет еще и экран, на котором можно увидеть лицо гостя.
Подключение видеодомофона к дополнительным наружным видеокамерам значительно увеличивает обзор и контроль ситуации за входной дверью. Для открывания дверей на внутреннем спикере существует специальная кнопка. Ряд изделий предусматривает возможность подключения дополнительных трубок, сигнализации и включение тревоги.
Типы домофонов и особенности их устройства
Если раньше практически на каждой двери были установлены глазок и звонок, то сейчас их заменяют таким современным оборудованием, как домофон.
Существует большой выбор устройств, которые отличаются между собой техническими параметрами и другими особенностями.
Классификация домофонов происходит по следующим признакам:
- Количество подключаемых абонентов:
многоабонентные домофоны устанавливают в подъездах, на входах в офисы и другие здания;
индивидуальные — предназначены для установки в квартире или доме.
- Вид связи. По этому параметру оборудование делится на:
аудиодомофоны — при помощи таких устройств с посетителем можно только разговаривать;
- видеодомофоны позволяют не только разговаривать с посетителем, но и видеть его на экране монитора.
- Тип монитора. Этот параметр относится только к видеодомофонам. Экран может быть:
- чёрно-белый;
- цветной.
- Способ монтажа. По типу установки домофоны могут быть:
врезными или встраиваемыми в стену, при этом её глубина должна быть порядка 4–10 см;
- навесными, такие модели монтируются на стену.
Кроме этого, видеодомофоны отличаются по размеру экрана. Если у самых дешёвых моделей размер экрана всего 3,5”, то у дорогих моделей он составляет 10”, но может быть и больше. Существует отличие и по количеству видеокамер. Домофон может иметь как одну, так и несколько видеокамер, что позволяет получать обширный обзор и более качественную картинку. Оборудование может также быть проводным или беспроводным, в котором внешний и внутренний блок связаны между собой только радиосигналом.
Особенности устройства
По типу устройства аудио и видеодомофоны отличаются между собой, но по остальным параметрам они практически одинаковы.
Аудиодомофоны
Такое оборудование является бюджетным, поэтому обычно устанавливается в подъездах многоквартирных домов. Стоимость аудиодомофона невысокая, так как он имеет ограниченный набор функций:
- оповещение владельца дома о приходе посетителя;
- переговоры с посетителем;
- разблокировка электрозамка.
В состав бюджетного аудиодомофона входят:
- Уличный блок, который состоит из:
- кнопки вызова;
- микрофона;
- громкоговорителя.
- Внутренний блок состоит из:
- телефонной трубки;
- базы, в которой есть место для крепления трубки и кнопка разблокировки замка;
блока питания.
Если говорить о преимуществах таких устройств, то это будет дешевизна, простота конструкции и лёгкость использования. Основной недостаток в том, что вы не можете видеть посетителя, а это снижает уровень безопасности системы.
Видеодомофоны
Домофон с видеосистемой является современным оборудованием, которое имеет много дополнительных функций, повышающих безопасность охранной системы.
Видеодомофон имеет следующее устройство:
- наружная панель — состоит из кнопки вызова, видеокамеры, переговорного устройства;
внутренняя панель — включает в себя монитор, кнопку для открывания замка, переговорное устройство.
- вызывная панель должна быть из прочного материала и надёжно защищена от повреждений. Кроме этого, вызывная панель, устанавливаемая на улице, должна иметь высокий уровень влагозащиты, не меньше IP66. Более надёжными являются панели, не имеющие механических переключателей, но сенсорные устройства чаще повреждаются вандалами;
- тип установленной видеокамеры. Если в ночное время нет постоянного освещения, то покупать домофон с цветной камерой нет смысла. В таком случае чёрно-белая камера будет передавать более качественное изображение;
монитор, при его выборе надо учитывать параметры используемой видеокамеры. Если камера выдаёт 0,5 Мpx, то не стоит для неё приобретать устройство с экраном высокого разрешения;
- вывод видеосигнала, Очень удобно, когда есть возможность вывести видеосигнал на телевизор или компьютер;
- наличие встроенного датчика движения. Он позволяет включать камеру на запись во время приближения посетителя;
- диапазон температур, в котором может работать домофон. Учитывайте, что внешний блок обычно устанавливается в неотапливаемых помещениях или на улице, поэтому он должен выдерживать как высокие, так и низкие температуры;
- совместимость с другими устройствами. Если домофон подключают к многоабонентной системе, он должен быть совместим с имеющимся оборудованием.
Как выбрать
У пользователя, принявшего решение установить на калитку домофон, есть два варианта решения проблемы:

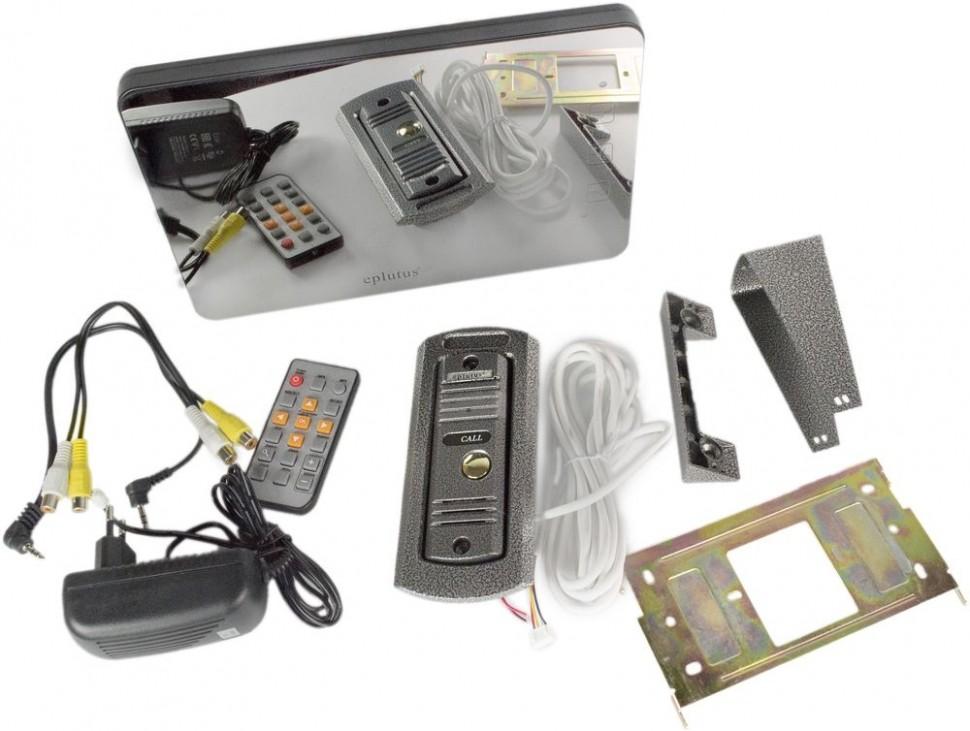

- приобрести готовый комплект, в составе которого присутствуют все необходимые компоненты;
- набрать комплект из отдельных устройств.
Видеодомофоны на калитку различают по числу субъектов, которые используют устройство
Первый вариант используется чаще всего, так как он позволяет сразу получить все необходимое для установки. Единственной проблемой здесь может стать цена вопроса — стоимость большинства готовых комплектов находится в диапазоне от 10 000 до 30 000 ₽, но есть и более дорогие варианты.
Однако специалисты рекомендуют собирать комплект по отдельности. Во-первых, это позволит выбрать некоторые компоненты исходя из собственных предпочтений и потребностей, а во-вторых — можно собрать систему не торопясь и не вкладывая сразу большую сумму денег.

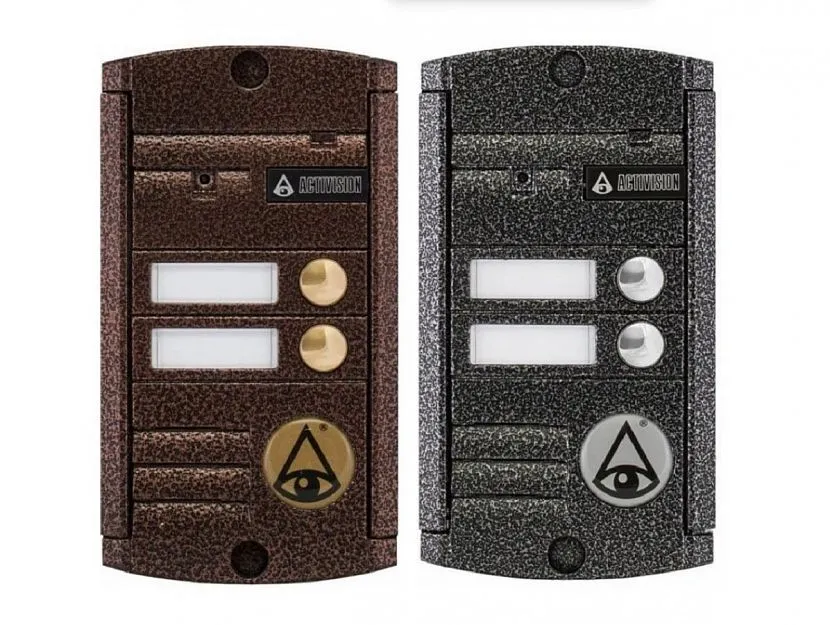

Одним из важнейших моментов является правильный выбор вызывной панели. Она находится на улице, что выдвигает к ее конструкции и качеству максимальные требования
Надо обратить внимание на материал и толщину панели, учесть ее рабочие характеристики. В первую очередь, необходимо посмотреть на тип защиты — он обозначается буквами IP и двумя цифрами
Первая обозначает степень защиты от пыли, вторая — от влаги. Для условий улицы подойдет тип IP55 и выше.

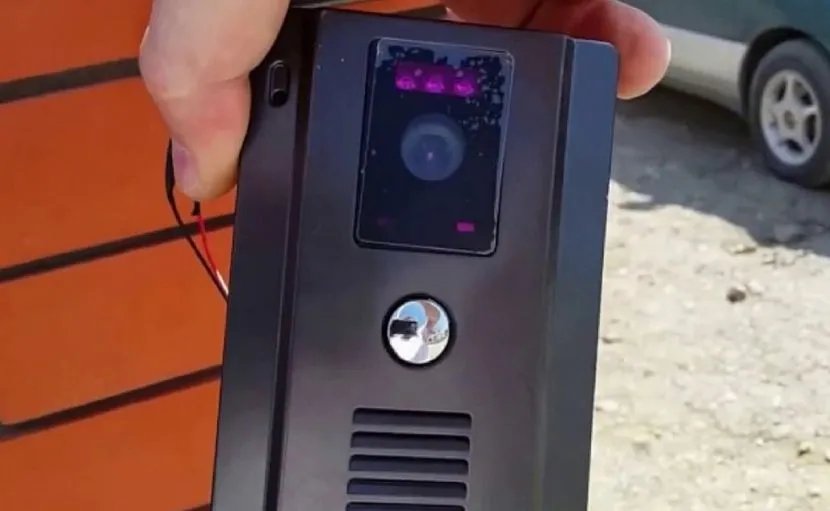

Пользователь может самостоятельно выбрать переговорную панель
Обратите внимание! Кроме этого, надо рассмотреть тип защиты от механических повреждений. Он обозначается буквами IK и одной цифрой — индексом
Для домофона на улице подойдет значение от 5 до 7 (всего существует 10 степеней защиты от повреждений).
Общение через видеодомофон
Если имеется видеокамера, необходимо проверить ее параметры. Минимальные показатели:
- матрица — 0,3-1 Мп;
- угол обзора — 70-90°;
- инфракрасная подсветка зоны обзора до 1 м.
Выбирая замок, многие пользователи предпочитают электромагнитные модели. Однако специалисты рекомендуют предпочесть электромеханический замок. Его придется периодически смазывать, но наличие ригеля не позволит сорвать его, как это нередко делается с электромагнитными моделями.
KRF Fass steel
Дори-4
Atis lock SS CK
Atis Lock B
FZB AX071
VIRO V09 BS50мм
Кроме того, при внезапном отключении электропитания калитка останется закрытой, что очень важно — хозяев в этот момент может не оказаться дома, и злоумышленники получат возможность свободно проникнуть на частную территорию. При выборе охранного оборудования учитывают полезные критерии и популярность моделей
