Как из профнастила построить гараж своими руками, пошаговая инструкция и чертежи

Этапы возведения каркаса стен и крыши

Черновой пол с его жестким основанием – опорная точка для возведения каркаса стен и монтажа стропильной системы под кровлю. Это один из самых трудоемких этапов строительства каркасного дома.

Монтаж вертикальных стоек для внешних стен

По уже имеющейся нижней обвязке делают разметку для крепления вертикальных стоек каркаса. Их длина определяет высоту потолка на этаже за минусом его чистовой отделки.

Работу начинают с установки угловых элементов с сечением не менее 100х100 мм. Их фиксируют двумя основными способами:

  • С помощью деревянного нагеля, который должен возвышаться над угловым соединением обвязки на 80-100 мм. В этом случае стойку буквально нанизывают на него.
  • С помощью оцинкованных металлических уголков с усилением.

Для стоек на прямых участках подойдет брус с меньшим сечением – 50х100 мм. Его соединение с обвязкой выполняют путем полной, неполной вырубки или с помощью стальных уголков. Здесь можно использовать крепежные элементы без усиления.

При определении шага стоек ориентируйтесь на ширину утеплителя или листового материала обшивки стен. Чтобы вертикальные элементы каркаса не кренились, их можно зафиксировать временными укосинами.

Верхняя обвязка каркаса и межэтажное перекрытие

Только после фиксации стоек строго вертикально и в неподвижном положении приступают к работе над верхней обвязкой. Все пазы и крепления в ней должны быть аналогичны тем, что имели место в аналогичном нижнем поясе. Это придаст конструкции хорошую пространственную жесткость.

Лаги из доски 50х200 мм с шагом 600-800 мм крепят гвоздями к брусьям верхней обвязки

Межэтажное перекрытие монтируют аналогично цокольному. Лаги из доски 50х200 мм с шагом 600-800 мм крепят гвоздями к брусьям верхней обвязки.

Если перекрытие является не элементом стропильной системы крыши, а полом второго этажа, его необходимо дополнительно усилить распорками. Их функцию выполняют обрезные доски, которые выстраивают между лагами в одну линию и фиксируют с помощью гвоздей. При ширине пролета второго этажа в 2,5-3 м достаточно одной линии распорок. Для большего пролета понадобится две параллельных линии.

Сборка стропильной системы

Стропильная система определяет форму крыши каркасного дома, возводимого с нуля. Чаще всего она бывает двухскатной.

Для стропил подходят доски с сечением 50х150 мм или 50х200 мм. Их устанавливают на брусья верхней обвязки с шагом 0,6-1,1 м.

Стропила также соединяют между собой, что придает кровле соответствующую жесткость и обуславливает ее несущую способность. Для этого используют следующие элементы:

  • продольные прогоны;
  • обрешетку;
  • ригели;
  • стойки;
  • лежень;
  • затяжку.

Если ширина пролет второго этажа или мансарды составляет менее 10 м и в доме нет несущих стен, кроме внешних, можно монтировать висячие стропила. Эта система предполагает крепление каждой стропилы одним концом к обвязке, а вторым – к встречному элементу. Затяжка в виде горизонтальной балки позволяет усилить конструкцию.

Видео описание

Как сварить навес к дому из профильной трубы под профнастил, можно подсмотреть в видеоролике:

Монтаж кровли

Когда несущая основа каркаса готова, поперёк ферм крепят обрешётку. Она может быть как металлической, так и деревянной. Дерево перед настилом на стропила обязательно обрабатывают антисептическим средством. Все металлические части конструкции тоже защищают от коррозии с помощью грунтовки и краски.

В качестве кровельного покрытия для автомобильных навесов используют разные материалы: профнастил, металлочерепицу, ондулин, сотовый поликарбонат.

Профилированные листы укладывают в направлении от нижнего свеса к коньку или верхней линии навеса с перехлёстом на одну волну. И фиксируют кровельными саморезами с резиновой прокладкой.

Поликарбонат монтируют продольными полосками вдоль свеса, чтобы образующийся в нем конденсат стекал в низ. Стыкуют его встык с помощью специальных Н-образных профилей, крепят саморезами с термошайбами, а торцы закрывают перфорированным П-образным профилем.

Крепление сотового поликарбонатаИсточник ytimg.com

Выбираем место на участке и составляем проект

Еще до начала составления проекта нужно выбрать место для установки гаража:

  • Металлоконструкцию лучше установить по возможности ближе к выезду со двора. Отличным вариантом считается расположение ворот гаража на одном уровне с ограждением участка. Если постройка будет утоплена внутрь двора, тогда для выезда напротив нее придется в заборе монтировать еще одни ворота.
  • Под строительные работы выбирают ровное место с учетом противопожарных и санитарных норм. Устанавливать гараж из профнастила своими руками надо не ближе 6 м от жилых и хозяйственных построек. Минимальное расстояние от межи соседнего участка – 1 м.
  • Существует такое понятие, как красная линия. Она условно обозначает границу от всех видов коммуникаций: ЛЭП, газовая магистраль, водопровод, канализация. Через красную линию лучше не переступать, так как в будущем при ремонте коммуникаций соответствующие службы заставят демонтировать гараж. Оптимально отступить от указанных границ на расстояние 5 м.
  • Если во дворе имеется любой искусственный накопитель воды или маленький пруд, постройку от него желательно удалить минимум на 3 м.


Размеры гаража, рассчитанные на один и два автомобиля

Составление проекта гаража начинают с определения оптимальных размеров. Здесь следует учесть два важных нюанса. Габариты гаражей из профнастила зависят от количества автомобилей и их размеров. Стандартно на одну единицу легкового транспорта достаточно постройки с параметрами 3.3×5×2.5 м. Если предполагается монтаж гаража для двух авто, оптимально выдержать размеры 5.3×5×2.5 м.

Конструкция крыши для такой постройки берется несложная. Кровля укладывается из того же профнастила.


Гаражи с односкатной кровлей

Самый простой вариант – это обустройство односкатной крыши. Высокую сторону кровли разворачивают от ветра, чтобы резкие порывы не сорвали листы профнастила. Скат крыши можно расположить вбок или вдоль гаража, но не в сторону ворот. Оптимальный уклон кровли – от 12 до 15о. Этого достаточно, чтобы на поверхности крыши не скапливались осадки. Уклон более 35о в ветреных регионах делать нельзя, иначе снизится сопротивление кровли ветровым нагрузкам.


Схема двухскатной крыши

Более сложный вариант двухскатной крыши позволяет организовать чердачное помещение для хранения вещей. Кровля обойдется дороже из-за большего расхода материала. Понадобится больше профиля или трубы для изготовления треугольных ферм.

Как правильно выбрать профнастил

Профилированные листы из оцинкованной стали, покрытые пуралом либо полиэстером, являются уникальным строительным материалом, подходящий и для крыши, и для каркаса строения. Он влагоустойчив, не подвергается коррозии при правильной обработке, устойчив к перепадам температуры.

Его жесткость обеспечивается многочисленными ребрами жесткости различной величины, которые противостоят деформации.

Размеры каркаса гаража.

С целью постройки гаражей, небольших строений зачастую применяют следующие виды профнастила:

  1. Несущий пофнастил. Маркируется большой буквой Н, которая означает, что материал имеет повышенную прочность и устойчивость. У него есть дополнительные бороздки, которые добавляют жесткость конструкции. Несущий профнастил универсален, поскольку из него можно строить крышу, стены гаражей, ангаров и контейнеров. В связи с этим отпадает необходимость приобретения других материалов.
  2. Несуще-стеновой профнастил. Маркировка НС. Данный кровельный материал считается не менее надежным, несмотря на то, что он имеет меньшую толщину основания, меньшую высоту гребней и, соответственно, меньшую жесткость. Он хорошо себя показывает в строительстве малогабаритных строений. Достоинством является невысокая стоимость материала и его доступность.
  3. Стеновой профнастил. Маркируется буквой С. У такого типа листа меньшая высота рифлений и толщина. Он используется с целью обшивки стен, а вот для крыши совершенно не подходит, потому что плохо отводит влагу и чем более крыша пологая, тем хуже. Такой профлист необходимо часто крепить, а в ветреную погоду он очень «шумный» из-за маленького коэффициента жесткости.

Очень важно, чтобы гараж из профильного листа обладал устойчивостью к проникновению влаги, коррозии и представлял собой мощное и надежное укрепление. С этой целью в строительстве часто применяют марки Н114 или Н60. Небольшие гаражи можно строить из листа марки С44

Небольшие гаражи можно строить из листа марки С44.

В ходе разработки в проект стоит заложить термоизоляцию, поскольку у профнастила высокая теплопроводность и холодной зимой либо жарким летом в нем находиться некомфортно.

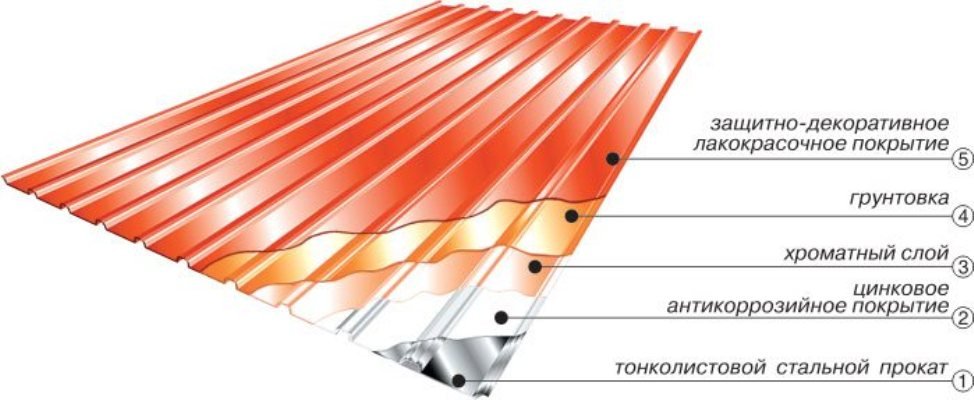

Листы защищают следующими веществами:

Цинковая защита

Цинк хорошо защищает и продлевает срок службы металла, и чем он толще, тем лучше. В зависимости от толщины слоя существует 3 класса листов: бизнес, стандарт и премиум. Класс определяет, сколько цинка находится на одном квадратном метре материала.

Бизнес класс – 126-220 г/м2, стандарт класс – 275 г/м2, премиум класс – свыше 275 г/м2 . Эти данные можно узнать в сертификате качества, выдаваемом на партию продукции.

Лакокрасочная защита

Лак наносится на поверхность порошковым напылением и является достаточно хорошей защитой. К тому же выглядит достаточно эстетично благодаря разнообразной палитре красок.

Но у лака есть свой недостаток – по истечении определенного времени он теряет свои свойства и потом требуется перекрашивать покрытие, что приводит к дополнительным расходам.

Полимерная защита

Она лучше лакокрасочной, но и здесь есть нюансы, какой именно полимер использован. Полиэстер наносится толщиной 20-35 микрон и является надежной и недорогой защитой. Он отлично противостоит сложным погодным условиям и имеет хорошую стойкость цвета.

Пластизол обладает хорошими физическими и эксплуатационными характеристиками, достаточно устойчив к механическим нагрузкам. Наносится слоем толщиной 200 микрон. Пурал напыляется слоем 50 микрон и способен выдерживать большие перепады температур. Он стойкий к царапинам, сколам и вмятинам, не выгорает под солнцем.

Материал ПВДФ – отличное стойкое покрытие, которое при толщине всего 27 микрон имеет все достоинства вышеперечисленных материалов. Данный материал можно смело использовать в агрессивной среде, к примеру, на морском берегу. А если постелить его на крышу, то срок ее службы практически не имеет предела.

Как видим, выбор материала достаточно сложен и на вид определить, какой именно тип покрытия используется, не всегда сможет даже специалист. На помощь придёт сертификат качества с подробной информацией об изделии. Из него можно узнать размеры, вес профнастила, дополнительные свойства, вид материала и тип его покрытия.

Лучший профнастил для гаража

Есть три типа листовых профилей, которые можно использовать для обшивки гаражного каркаса или стен:

  • Лист с индексом «Н» в маркировке способен выполнять несущие функции за счет толщины материала и высоты волны;
  • Лист с индексом «НС» пригоден как для выполнения несущей функции, так и подходит для декоративной, защитной отделки стен;
  • Стеновой лист с индексом «С» рекомендовано использовать только для обшивки стен, изготовленных из более прочного материала.

Самый крепкий гараж из профилированного листа каркасного типа получают, применяя несущий лист. Цифры «Н-75» в маркировке говорят о следующем:

  • Лист имеет волну высотой 0.075 метра;
  • Толщина металла колеблется в пределах от 0.7 до 1.0 мм;
  • В соответствии с толщиной, квадратный метр листа выдерживает нагрузку от 9.2 до 12 кг.

Профлист Н-75

Выбираем место на участке и составляем проект

Еще до начала составления проекта нужно выбрать место для установки гаража:

  • Металлоконструкцию лучше установить по возможности ближе к выезду со двора. Отличным вариантом считается расположение ворот гаража на одном уровне с ограждением участка. Если постройка будет утоплена внутрь двора, тогда для выезда напротив нее придется в заборе монтировать еще одни ворота.
  • Под строительные работы выбирают ровное место с учетом противопожарных и санитарных норм. Устанавливать гараж из профнастила своими руками надо не ближе 6 м от жилых и хозяйственных построек. Минимальное расстояние от межи соседнего участка – 1 м.
  • Существует такое понятие, как красная линия. Она условно обозначает границу от всех видов коммуникаций: ЛЭП, газовая магистраль, водопровод, канализация. Через красную линию лучше не переступать, так как в будущем при ремонте коммуникаций соответствующие службы заставят демонтировать гараж. Оптимально отступить от указанных границ на расстояние 5 м.
  • Если во дворе имеется любой искусственный накопитель воды или маленький пруд, постройку от него желательно удалить минимум на 3 м.

Размеры гаража, рассчитанные на один и два автомобиля

Составление проекта гаража начинают с определения оптимальных размеров. Здесь следует учесть два важных нюанса. Габариты гаражей из профнастила зависят от количества автомобилей и их размеров. Стандартно на одну единицу легкового транспорта достаточно постройки с параметрами 3.3×5×2.5 м. Если предполагается монтаж гаража для двух авто, оптимально выдержать размеры 5.3×5×2.5 м.

Конструкция крыши для такой постройки берется несложная. Кровля укладывается из того же профнастила.

Гаражи с односкатной кровлей

Самый простой вариант – это обустройство односкатной крыши. Высокую сторону кровли разворачивают от ветра, чтобы резкие порывы не сорвали листы профнастила. Скат крыши можно расположить вбок или вдоль гаража, но не в сторону ворот. Оптимальный уклон кровли – от 12 до 15о. Этого достаточно, чтобы на поверхности крыши не скапливались осадки. Уклон более 35о в ветреных регионах делать нельзя, иначе снизится сопротивление кровли ветровым нагрузкам.

Схема двухскатной крыши

Более сложный вариант двухскатной крыши позволяет организовать чердачное помещение для хранения вещей. Кровля обойдется дороже из-за большего расхода материала. Понадобится больше профиля или трубы для изготовления треугольных ферм.

Наружная отделка стен и кровля

Выбирая профнастил для обшивки стен снаружи, стоит оценить величину листа и высоту волны (С8 и С21), чтобы положить его максимально эффективно для стекания дождевой воды. Если профнастил приходится укладывать в несколько рядов, то каждый верхний ряд должен перекрывать на 10 см нижний. Чтобы не было затекания воды внутрь гаража.

Стеновые листы С8 вполне надёжный материал для стен с утеплением и внутренней отделкой.


Их крепят саморезами с резиновыми прокладками, заделывая стыки и шляпки саморезов герметиком.

На углах подгоняют волну так, чтобы можно было осуществить нахлёст листов.

По нижнему краю лист слегка отгибают, чтобы вода стекала подальше от цоколя гаража.

Профнастил НС — отличный материал для сборки распашных или подъёмных ворот на раме. Им можно покрыть крышу, поскольку его жёсткость выше, чем жёсткость профлиста С. При двухскатной крыше из профнастила достаточно завершить стык коньком из листового металла.

В продажу профнастил поступает с оцинкованной или обработанной полимерным составом поверхностью. Такой материал представлен в широкой цветовой гамме. Причём, в зависимости от высоты волны и способа покрытия различают лицевую сторону для стеновой отделки и обратную — для кровли.

Важно: Профнастил — лёгкий облицовочный материал, пожаробезопасный, стойкий к воздействию солнечных лучей и перепадов температур. Чтобы покрыть профильный гараж используйте лёгкие, но прочные материалы: металлочерепицу, шифер, ондулин

Кровля гаража, как и стены, нуждается в утеплении и гидроизоляции. Значение имеет и правильно выбранный уклон, обеспечивающий сток воды в теплое время года и сход снежного пласта зимой

Чтобы покрыть профильный гараж используйте лёгкие, но прочные материалы: металлочерепицу, шифер, ондулин. Кровля гаража, как и стены, нуждается в утеплении и гидроизоляции. Значение имеет и правильно выбранный уклон, обеспечивающий сток воды в теплое время года и сход снежного пласта зимой.

Необходимые материалы и инструменты

Для собственноручного строительства гаража из металлопрофиля потребуются инструменты:

  • нивелир;
  • бетоносмеситель (если проектом предусмотрен бетонированный фундамент);
  • болгарка и диски по металлу толщиной 1,5-2 мм;
  • ножницы по металлу;
  • шуруповёрт;
  • свёрла;
  • рулетка;
  • пузырьковый уровень длиной не менее 80 см;
  • лопаты совковая и штыковая;
  • отвес;
  • виброплита или приспособление для утрамбовывания грунта (например, металлическая бочка, на 1/3 заполненная камнями).

Из материалов понадобятся:

  • профильные трубы;
  • профлист;
  • саморезы;
  • арматура для усиления фундамента;
  • песок;
  • гравий мелкой (для отсыпки) или средней (для фундамента) фракции;
  • петли для навешивания ворот и калитки;
  • замки и засовы.

Подготовка

Постройку гаража в частном доме или на даче надо начать с определения места его расположения. Оно должно быть удобным для въезда, находиться недалеко от дома, не ближе, чем на 1 м, от соседнего участка, за 6 м от других построек, за 5 м от красной линии (земных и подземных инженерных сетей) и за 3 м от искусственного водоема (если есть). Строительство начинается с подготовки участка под фундамент, он должен быть как можно ровнее.

Выбрав участок, нужно определиться с размерами и конструкцией гаража, сделать его чертеж.

От этого будет зависеть вид фундамента.

Сначала надо измерить участок, затем следует решить, для какого количество машин вы планируете использовать гараж, и что вы желаете разместить в нем кроме автомобилей. Не забудьте предусмотреть место для стеллажей, где можно хранить инструменты, запчасти и сменный комплект резины с дисками. Оптимальная высота гаража – 2,5 метра, ширина равна размеру машины с прибавлением одного метра, также рассчитывается и длина гаража.

Подготовительные мероприятия

Гидроизоляция крыши

Перед закрытием кровли металлопрофилем необходимо будет побеспокоиться об обустройстве гидроизоляции, предохраняющей деревянные элементы конструкции и утеплитель от разрушающего воздействия влаги. Гидроизоляция, в качестве которой, как правило, используется толстая полиэтиленовая пленка, крепится непосредственно между стропил с помощью небольших строительных скоб. В местах стыковки соседних полос пленки делается небольшой нахлест (порядка 15 см).

Поверх гидроизоляционного слоя монтируются специальные вентиляционные рейки, создающие условия для циркуляции воздуха в свободных пространствах под обрешеткой и исключающие возможность скопления в этом месте нежелательных влажных испарений.

Подготовка обрешетки

Для монтажа заготовок металлического профиля должна использоваться специальная обрешетка, обеспечивающая требуемую прочность кровельной конструкции и противостоящая ее разлому или прогибу под воздействием ветровых нагрузок или под тяжестью выпавшего снега.

Схема крыши из профнастила

Производители кровельных металлических изделий указывают основные параметры и порядок обустройства обрешетки под них в прилагаемой к товару инструкции. Вот почему перед началом работ рекомендуется внимательно изучить все указания по порядку применения приобретенного материала.

Крепление торцевой планки

По окончании монтажа обрешетки на ее скатном срезе прибивается специальная торцевая доска, ширина которой должна соответствовать высоте выбранного кровельного профиля.

Таким образом, общий состав кровельного покрытия, завершающим слоем которого является сам металлический профиль, обычно выглядит следующим образом:

  • внутренний облицовочный слой, например, изготовленный из гипсокартона;
  • потолочные рейки, используемые в качестве внутренней обрешетки;
  • пароизоляционная защитная пленка;
  • плиты утеплительного материала, укладываемого в ниши между стропильными ногами;
  • гидроизоляционное защитное покрытие, исключающее возможность скопления влаги в зоне расположения утеплителя;
  • специальный вентиляционный зазор;
  • наружная обрешетка;
  • само покрытие (металлический профиль).

Разработка проекта

Неопытному человеку сложно сразу приступить к строительству гаража не разобравшись подробно со всеми деталями. Облегчить процесс поможет собственноручно составленный проект. В него надо включить все размеры конструкции начиная от пола и заканчивая крышей, а по этим данным можно будет подсчитать расход материала.

Для разработки проекта потребуется сделать чертеж постройки на листе бумаги. Вначале определяется масштаб. Можно, например, за 1 м реального размера взять 10 см нарисованного, ну или меньше по желанию.

Проект должен отображать следующие данные:

  • Традиционно первый чертеж содержит общую схему постройки с видом спереди, сбоку и сверху. Процесс можно упростить, нарисовав трехмерное изображение гаража. По рисунку можно представить общий вид строения и его эстетичность относительно ландшафта двора.
  • Второй чертеж отображает размеры каркаса. Все расчеты основываются на габаритах автомобиля. Здесь еще надо учесть, для каких целей необходимо построить гараж. Если только для стоянки авто, то достаточно таких размеров, чтобы можно было свободно открыть дверцы и выйти из машины. Под мастерскую надо увеличить пространство для установки верстака и предусмотреть конструкцию пола со смотровой ямой. Беря в расчеты габариты обычной легковой машины, ширину постройки делают 3 м, а длину – 5 м. Высоту определяют по свободному откидыванию капота на крышу авто, и, конечно, по росту хозяина.

    Изображая каркас, необходимо указать все вертикальные стойки. В первую очередь отображают угловые опоры, а затем промежуточные с расчетом расстояния между ними 700–800 мм. Для жесткости каркаса на схеме надо нарисовать расположение распоров по углам.

  • Третий чертеж – это кровля. Для гаража можно построить односкатную или двускатую крышу. Схему первого вида можно отобразить на общем чертеже всей постройки из-за ее простоты. Чертеж двускатной конструкции лучше нарисовать отдельно. Здесь надо учесть минимальный ее уклон 30о и 3 поперечные балки длиной равной ширине постройки. Они нужны для установки вертикальных стоек, образующих конек крыши.

Во время составления проекта, начертить правильно крышу является самым сложным действием. Чтобы иметь лучшее представление о конструкции, на фото можно посмотреть схемы, где отображена одно – и двускатная крыша:

Характеристика металлопрофиля как материала

Металлопрофиль выбирают в первую очередь за простоту в обращении

Металлопрофиль (профнастил, профлист, гофролист) – лёгкий и в достаточной степени гибкий материал, который изготавливают из тонколистовой стали. Металлические полотна с обеих сторон покрывают слоем цинка, тем самым обеспечивая защиту от развития коррозии. Эстетически привлекательный вид придают с помощью полимеров.

Материал имеет информативную маркировку, сообщающую о его предназначении и основных технических характеристиках:

  • «Н» – несущий профлист, используется для монтажа кровли и облицовки несущих конструкций;
  • «НС» – несуще-стеновый, универсален, пригоден для устройства ограждений;
  • «С» – стеновый;
  • R – кровельный;
  • А – защитное покрытие нанесено только на внешнюю, лицевую сторону полотна;
  • В – защита нанесена на тыльную сторону.

Металлопрофиль различают по нескольким параметрам, определяющим технические характеристики конкретного материала:

  • толщине полотна и, соответственно, его жёсткости: от 0,1 до 2 мм;
  • высоте и ширине волны: 1-114 мм;
  • форме волны;
  • степени антикоррозийной защиты, определяемой типом внешнего покрытия.

В соответствии с последним параметром различают несколько видов защиты стальных полотен.

  1. Оцинковка – самый недолговечный слой.
  2. Алюминиево-цинковое – немногим надёжнее предыдущего.
  3. Полиэстер – декоративен, недолговечен, подвержен отслаиванию.
  4. Поливинилфторид. Надёжен, прочен, имеет УФ защиту, долговечен.
  5. Пурал. Близок по свойствам и характеристикам к поливинилфториду.

Полотна соединяют между собой методом нахлёста на 1-2 волны. Для металлопрофиля выпускают специальные крепежи: стальные саморезы с пресс-шайбой и шляпкой, окрашенными в те же цвета, что и профлист.

Подготовка

Постройку гаража в частном доме или на даче надо начать с определения места его расположения. Оно должно быть удобным для въезда, находиться недалеко от дома, не ближе, чем на 1 м, от соседнего участка, за 6 м от других построек, за 5 м от красной линии (земных и подземных инженерных сетей) и за 3 м от искусственного водоема (если есть). Строительство начинается с подготовки участка под фундамент, он должен быть как можно ровнее.

От этого будет зависеть вид фундамента.

Сначала надо измерить участок, затем следует решить, для какого количество машин вы планируете использовать гараж, и что вы желаете разместить в нем кроме автомобилей. Не забудьте предусмотреть место для стеллажей, где можно хранить инструменты, запчасти и сменный комплект резины с дисками. Оптимальная высота гаража – 2,5 метра, ширина равна размеру машины с прибавлением одного метра, также рассчитывается и длина гаража.

Если позволяет место, добавьте ещё по метру, ведь со временем вы можете поменять машину, приобрести габаритные инструменты и приспособления. Для двух автомобилей длину гаража надо рассчитывать по самому большому авто, а между ними запланируйте расстояние хотя бы 80 сантиметров. Если ширина участка не позволяет ставить машины рядом, придется делать гараж длиннее с расчетом на 2 автомобиля, хотя это не совсем удобно.

Необходимые инструменты и материалы

Именно чертеж помогает подсчитать сколько материала понадобится, без него это сделать невозможно. Для возведения основного каркаса лучше всего использовать квадратные профильные трубы, они соединяется легче чем изделия с прямоугольным сечением. Основные стойки гаража можно изготовить из профиля диаметром 100 на 100 мм – это обеспечит высокую устойчивость и достаточную прочность.

А вот ребра жесткости не обязательно изготавливать из таких массивных профилей, для них подойдет профтруба сечением 60 на 60 мм. Используя чертеж подсчитайте сколько труб изображено на нем

Обратите внимание что ребра жесткости следует устанавливать через каждые 2 метра

Кроме профиля потребуется отделочный материал для обшивки каркаса и создания кровли, для этого лучше всего использовать профилированный лист – он недорогой и позволяет выпонить все работы быстро. Так же потребуются крепежные изделия, такие как уголки, болты для соединения и гайки – их количество так же нужно подсчитать используя чертеж.

Инструментарий для возведения при помощи резьбового соединения достаточно небольшой:

  • Измерительные инструменты – рулетка, уголок, линейка, уровень;
  • Электрическая дрель и сверла к ней;
  • Болгарка и набор дисков по металлу;
  • Ключи и шуроповерт с набором головок;

Кроме этого может потребоваться определенный набор инструментов для возведения фундамента – если вы не будете использовать готовые фундаментные плиты для основания.

Последовательность работ:

  1. Размечаем территорию;
  2. Возводим основание/фундамент под гараж;
  3. Монтируем каркас;
  4. Устанавливаем ворота;
  5. Сооружаем крышу и настил кровли;
  6. Работы по обшивке стен.

Имея на руках готовый план действий, можно начинать работы по монтажу конструкции.

Пример создания бюджетной постройки

Качественную установку конструкции могут обеспечить опытные специалисты, которые выполнят свою задачу в короткие сроки и предоставят владельцу готовую постройку. Однако такое решение автоматически приведет к тому, что потребуются дополнительные денежные вливания в создание гаража, коих хочется избежать.

Из этой ситуации остается единственный выход – устанавливать металлический гараж своими руками.


Чертеж металлического разборного гаража

Итак:

Безусловно, эта задача чисто физически не под силу одному человеку, поэтому необходимо заранее продумать, кто из друзей и знакомых может выступить в качестве толкового помощника

Чем больше рабочих рук, тем быстрее и проще покажется процесс монтажа.
Сразу надо обратить внимание на розничную торговлю, здесь есть масса стандартных вариантов. Они продаются в комплекте. Многие производители пытаются максимально облегчить их дальнейшую установку, предлагая покупателю готовые конструкции, которые транспортируются отдельными частями.

Многие производители пытаются максимально облегчить их дальнейшую установку, предлагая покупателю готовые конструкции, которые транспортируются отдельными частями.

  • Процесс монтажа такой конструкции не отнимает много времени. Достаточно запастись терпением и следовать всем указаниям инструкции. План сборки входит в комплект поставляемой модели разборного гаража.
  • Чтобы собрать металлический гараж, необходимо правильно соединить все составляющие конструкции и надежно зафиксировать их при помощи крепежных элементов. С этой задачей запросто справится и один человек.
  • Среди автомобилистов такая постройка имеет необычное название – «гараж без места». Это объясняется тем, что конструкция может быть установлена на любом удобном участке земли – идеальный вариант для владельца, который не желает платить деньги за отдельный участок, а также заниматься оформлением пакета документов на него (см. Как оформить землю под гараж).

Преимущества и недостатки гаражей из профнастила

Преимущества и недостатки гаражей из профнастила Главные достоинства гаражей из профнастила:

  • Относительная простота монтажа, которая позволяет самостоятельно соорудить гараж практически любому человеку, обладающему минимальными навыками и умениями в строительной области;
  • Скорость возведения. Общее время, необходимое для строительства такого гаража не превышает 10 дней, 7 которых необходима для застывания бетона;
  • Долговечность постройки. Срок службы подобных гаражей составляет как минимум 30 лет, а при соблюдении условий эксплуатации может доходить до 50-70 лет;
  • Относительно низкая себестоимость строительства;
  • Возможность вторичного использования материалов, использованных при строительстве. К примеру, при необходимости, профнастил и профильная труба могут быть использованы в качестве материала для забора.

В качестве недостатка подобного рода строений нужно отметить низкую устойчивость к температурным перепадам. Однако данное свойство можно нивелировать качественно проведённым утеплением.

Монтаж крыши

При обустройстве крыши для гаража тоже есть два варианта:

  • Утеплить готовую крышу профнастилом. Листы накладываются на крышу и закрепляются между собой посредством герметичных болтов.
  • Использовать профилированные листы как самостоятельный материал.

Во втором случае нужно определиться, какую крышу вы хотите построить: одно- или двухскатную. Обычно для гаражей делают односкатную крышу, поскольку она является более простой по монтажу и дешевле по материалам.

Кровельные листы желательно выбирать такой длины, которая полностью перекроет скат.

  1. Стыки профилированных листов делаются с перехлестом минимум 20 см. Выкладывать их следует внахлест, а заполнять – битумными герметиками.
  2. Листы укладываются строго параллельно относительно горизонтального карниза. Обязательно оставляют 40 см на свес за край карниза.
  3. На прогонах, коньке, обрешетке в области 1,5 м по периметру кровли необходимо удвоить число креплений листов.
  4. Между верхним слоем кровли и теплоизоляцией оставляют зазор в 30 ± 10 см.

Подходящие материалы: дерево, металл, листы, панели

В отличие от жилых построек, у гаража есть несколько особенностей:

  • не обязательно сохранять постоянную температуру на уровне 18…25 градусов Цельсия. Согласно СНиП 21-02-99, для отапливаемых гаражей принято за норму 5 градусов Цельсия, для неотапливаемых этот параметр не нормируется. При этом в случае частой необходимости срочного выезда рекомендуется использование отопления;
  • необходима постоянная приточно-вытяжная вентиляция. На самом деле это требование выполняется только для герметичных помещений, поскольку в них нет возможности естественного проветривания;
  • допустимо отсутствие звукоизоляции. Она обязательна только в том случае, если гараж примыкает к жилым помещениям или рядом располагаются зоны отдыха.

Есть требование, которое так же важно для гаража, как и для обычного дома: это качественная гидроизоляция. Причем, в отличие от жилых зданий, здесь требования к определенному уровню влажности особенно жесткие, поскольку даже качественные автомобили и другая техника (а также материалы, оборудование, традиционно хранимые в гараже) быстро корродируют при высокой влажности и могут выйти из строя. Требования к пожарной безопасности в деревянных и выполненных из панелей и плит на базе дерева гаражах выдержать невозможно: даже пропитка антипиренами не дает полной гарантии негорючести

Требования к пожарной безопасности в деревянных и выполненных из панелей и плит на базе дерева гаражах выдержать невозможно: даже пропитка антипиренами не дает полной гарантии негорючести.

Как вывод, можно рекомендовать такие материалы для строительства каркасных гаражей:

  • брус, доска, вагонка. Необходима пропитка антисептиком и по возможности антипиреном, желательна поверхностная защита в виде нескольких слоев краски или лака;
  • деревянный каркас (брус, доска) с обшивкой плитами ОСБ, ДСП, ДВП, МДФ, сайдингом;
  • металлопрокат (профильная труба, уголок, швеллер, полоса) с обшивкой плитными материалами или сайдингом;
  • металлопрокат с обшивкой профнастилом;
  • минеральная (каменная, базальтовая) вата, стекловата в качестве утеплителя или пенополистирол/пенопласт под облицовку.

Для настила кровель часто используют рулонные материалы с обязательным нахлестом и дополнительной гидроизоляцией, а также металлочерепицу.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
