Как сделать засов для ворот: своими руками на гаражные распашные створки

Откатные ворота из профлиста

Сдвижные разновидности имеют большую функциональность, ведь им для раскрытия не требуется много места. Этот вариант идеально подойдет для небольших дворов или тесных проездов.

Раздвижные ворота из профлиста, сделанные непосредственно своими руками, потребуются тем, кто часто выезжает за пределы своего участка. Их главное преимущество – отсутствие верхних направляющих, что дает возможность проезжать и очень высоким машинам. Причем в зимний период их владельцу не понадобится очищать большое пространство для того, чтобы распахнуть створки.

Откатные ворота с калиткой (или без нее) обычно снабжают электрическим приводом, поскольку вручную одну большую створку отодвигать не слишком удобно.

Есть, впрочем, у данной системы и ряд недостатков:

• в фундамент необходимо закладывать арматуру;
• придется купить немало дополнительных и довольно дорогих комплектующих;
• изготовление и в равной степени установка откатных ворот повлечет большие траты.

Распашные ворота из профлиста – сооружаем своими руками

В первую очередь необходимо подготовить:

• чертежи;
• план-схему с привязкой к местности;
• инструменты;
• материалы.

Делая расчет, помните, чем уже подъезд к дому, тем шире следует делать проем. Вообще же работая над эскизом, учитывайте, какой именно тип транспорта будет въезжать во двор.

Наиболее оптимальные габариты выглядят так:

• длина обеих створок не больше 4-х метров;
• высота до 2-х.

Для того чтобы изготовить ворота по этим размерам самостоятельно, запаситесь следующим:

• два подходящих по размеру куска профильной трубы с учетом погружения в фундамент (сечение минимум – 100×100 мм, толщина стенки – не меньше 4 мм);
• материал на внешний каркас ворот (также квадратная труба 40 на 25 мм);
• уголок для распорок 20 на 20 мм;
• собственно профнастил;
• саморезы к нему;
• бетонный раствор;
• антикоррозийная грунтовка и краска;
• ножницы для металла;
• электросварка;
• шуруповерт;
• болгарка;
• лобзик;
• дрель;
• ватерпас;
• рулетка;
• штыковая и совковая лопаты.

Если вы намерены делать ворота с элементами ковки, приобретите также и их (готовые продаются в строительных магазинах).

Петли привариваем сразу к столбам для ворот, если они уже установлены вместе с оградой. В противном случае работы по монтажу опор следует провести в таком порядке:

• квадратные трубы грунтуют и красят в два слоя;
• по краям ворот роют ямы под фундамент (не менее 1 мера глубиной);
• на дно насыпать слой щебня с песком;
• опоры установить вертикально и закрепить арматурою непосредственно в ямке и сверху;
• залить бетон;
• оставить его до первичного схватывания (15 суток).

В этом случае петли приваривают лишь после застывания раствора.

Каркас самих ворот собирают на ровной площадке. Порядок действий следующий:

• квадратную трубку разделывают по размерам;
• ее торцы болгаркой обрезают под 45 градусов;
• раму собирают и прихватывают сваркой;
• измеряя диагонали, проверяют правильность углов;
• дефекты устраняют и затем производят окончательную сварку;
• внутри каркаса по углам устанавливают косые распорки;
• затем фиксируют 2 поперечины для дополнительной жесткости;
• швы шлифуют болгаркой;
• раму окрашивают.

Обшивка делается только после полного высыхания декоративного слоя. Как вариант – монтируют листы металла уже после установки створок на петли. Саморезы в профнастил закручиваются только в местах его прилегания к основе. На метр квадратный достаточно 6 точек фиксации.

Как видим, делать распашные ворота непосредственно из профнастила не так уж и сложно.

Разновидности засовов

Существует несколько видов засовов на ворота, которые под силу сделать своими руками любому мастеру, даже если у него нет опыта в этом деле. Принято классифицировать их по методу крепления, по виду конструкции.

Если сравнить засовы только по методу крепления, то весь ассортимент строительных магазином получится разделить на три группы. Горизонтальные засовы визуально похожи на обычную щеколду, только большого размера. Составные части такие же – есть внешняя часть, петля-фиксатор и подвижный стержень. Последний изготавливается из металла. Благодаря конструкции многие горизонтальные засовы называют шпингалетом.

Обычно такой засов закрепляется на верхней части ворот, реже – на средней части. Однако при желании можно разместить засов даже в нижней части ворот.

Вертикальные засовы визуально похожи на горизонтальные. Располагают их на верхней или средней части ворот. Однако у них отличается вид крепления. Засов двигается за счёт стальных прутов. Использовать вертикальные модели – отличный способ, как сделать запоры на распашные вороты.

Третья подгруппа – дополнительные запоры, которые располагают не на внутренней стороне ворот, а снаружи. Этот засов не может быть единственным на воротах с точки зрения безопасности. Поэтому на тыльной стороне ворот обязательно устанавливается либо вертикальный, либо горизонтальный запор.

Разные конструкции

Другая классификация подразумевает разделение всех моделей по конструкции. Самая простая – засов. Собирается из минимального количества деталей. Именно поэтому многие мастера интересуются, как сделать засов на калитку своими руками. Несмотря на простоту механизма, засов отличается надёжностью. Он прочен, его сложно сломать с помощью механического воздействия. Засову не страшны тяжёлые погодные условия: даже в регионах, где постоянно ветреная погода, можно устанавливать на ворота засовы.

Второй тип защитных механизмов – запоры на проушинах. Не так часто можно увидеть на воротах, в основном запор устанавливается на гаражной двери. Сборка механизма простая, с ней может справиться даже непрофессионал.

Штырьковый запор несложен для изготовления. Однако есть особенность – у замка очень большие размеры. То есть для самостоятельной установки придётся устанавливать в землю два боковых штыря. А для изготовления запора необходимо будет найти две полуметровых арматуры.

Для изготовления откидной защёлки нужны стальные детали: четыре крюка и пластина. Но в некоторых случаях мастер может использовать деревянные крюки и пластины. Алгоритмом сборки откидной защёлки мастер интересуется, если хочет знать, как сделать задвижку на калитку своими руками.

Есть несколько разновидностей уже готовых моделей. Самая простая – ручка. Она бывает пружинной или поворотной. Несмотря на внешнюю простоту, собрать ручку в домашних условиях сложно. Этот вид запора состоит из нескольких петель, стержня, который искривлён в определённой форме, а также нескольких петель. Конструкция универсальна: установить можно на калитки или на дверь гаража.

Накладной замок тоже относится к запорам. Механизм состоит из двух частей: погружной и замочной конструкции. Самые простые разновидности закрываются с помощью ключа. Но есть и электронные механизмы.

Электроника задействована и во врезных замках с кодовым ключом. Там запирающий механизм может быть магнитный или электромеханический.

Самодельные защелки

Простую защелку легко собрать самому. Для удобства используется простейший механизм горизонтальной пружинной защелки.

Перед тем как сделать защелку для калитки своими руками, следует определить месторасположение на полотне двери для установки щеколды. Рулеткой и маркером обозначают участки монтажа.

После этого необходимо подготовить:

• стержень с ушком;
• стальные пластины;
• сварку;
• пассатижи;
• пружину;
• шуруповерт;
• молоток;
• набор ключей;
• ножовку.

Изготавливается защелка на калитку своими руками последовательно. Вначале делается каркас. Для чего к пластине привариваются ушки, которые будут удерживать в дальнейшем стержень. К стержню закрепляется рукоять, все устанавливают одновременно с пружиной в подготовленный каркас. Далее производится установка готовой защелки.

Если ворота выполнены из профнастила, замок закрепляют сваркой к помеченному месту или фиксируют крепление болтами.

Если модель деревянная, для установки используют саморезы. Напротив запирающего стержня в требуемом месте опоры створки проделывается отверстие для крепления затвора при закрывании.

Защелка почти готова. Но открывать ее можно лишь изнутри, потому можно сделать торсионную конструкцию. Для этого следует взять стальной трос необходимого размера. Для него делают отверстия снизу калитки.

После этого трос прикрепляют к защелке, протягивают наружу сквозь отверстие и фиксируют на закрытом участке. Если потянуть трос с улицы, то дверное полотно откроется.

Самодельную конструкцию защелки можно посмотреть на фото ниже.

Потайной механизм

Случается так, что на двери не видны замочные скважины либо потайной механизм, а открыть дверь невозможно. Если присмотреться к этой конструкции, можно определить, что с внутренней части все же находится задвижка.

Но открывается она с улицы, и вначале трудно понять, как именно. Секретом является головка болта в виде шестигранника, затерявшаяся между саморезами на дверном полотне. При помощи шестигранника этот хитрый замок с легкостью открывается.

Смысл в том, что простая рейка-щеколда находится изнутри двери, а во время проворачивания болта она дублирует поворот, отпирая либо запирая ворота. Изготавливаются эти защелки очень легко.

Туда ставится затвор, имеющий разъем под лыску. Собирается защелка так: вначале делают отверстие для стержня, после этого снимают фаску, чтобы утопить головку заподлицо.

Самое важное во время изготовления и установки запорного механизма − это грамотно составленная схема, точно выверенные размеры, внимательность. Также необходимо предусмотрительно сделать защиту для защелки от негативного действия погодных явлений. Требуемую защиту от осадков поможет обеспечить специально сделанный металлический козырек

Требуемую защиту от осадков поможет обеспечить специально сделанный металлический козырек.

ВЕЧНАЯ ЗАЩЕЛКА НА ВОРОТА ГАРАЖА , ДВЕРИ , КАЛИТКИизготовление защелки на калитку

Что можно сделать самому

Любая защитная система, изготовленная самостоятельно, имеет свои преимущества: позволяет изготовить конструкцию, которая уже не производится, а ещё сэкономить время и деньги. Предлагаем детальные инструкции по изготовлению запоров для гаражей своими руками, чтобы Вы смогли выбрать наиболее подходящий вариант.

Самым простым в создании замков станет проверенная годами вертушка. Найти её в продаже крайне проблематично. Если коротко – это зафиксированная сквозным болтом планка, при запирании она проворачивается вокруг горизонтальной оси и укладывается в пазы.

Вертушка закрывается только изнутри и обеспечивает плотное прилегание створок распашных ворот.

Из материалов Вам понадобятся металлическая планка или брус (оптимальная толщина – 50 мм, длина – две трети ширины ворот).

1. Фиксируем брус по центру ворот, к краю одной из створок, закрепляем сквозным болтом (10- или 12-мм) и насаждаем на него шайбы.
2. Устанавливаем несколько петель для запора вверху и внизу, что позволит открывать двери вращательным движением.

Не будет лишним обработать материалы для замка антикоррозийным составом для сохранения механизма при непогоде и осадках.

Горизонтальный ригель

Другими словами – шпингалет. Данный тип зачастую используется для въездных ворот. К сожалению, он не создаст плотного прилегания створок, тем не менее, всё же остается надёжной и прочной системой.

Создание запорного устройства:

1. Загибаем отрезок арматуры (диаметр – 20 мм) в форме буквы Г либо привариваем ручку.
2. Монтируем на створках отрезки трубы, кольца или петли.
3. К противоположной створке крепим трубку (диаметр – чуть больше 20 мм) для плотной фиксации отрезка.

Резьбовой запорный механизм

Чтобы сделать запоры на гаражные ворота данного типа, потребуется металлическая планка. Длина материала должна превышать длину створок. С одной стороны устанавливаем планку на отдельное ушко на стене.

В конце другой стороны нужно создать в рейке отверстие для болта. В стенном или воротном отверстии делаем резьбу. Поверх неё для большей защиты механизма крепится металлический кожух.

Защитный вертикальный засов

Устанавливаем конструкцию на раме, ближе к краю створки крепится рычаг. Основной материал – профильная труба или металлический уголок. Для засова нужно несколько отрезков трубы приварить к раме и сделать в ней отверстия для фиксации створки.

Необходим и фиксатор для закрепления самого замка. Этому поспособствует выступ для рычага запора.

При создании отверстия учитывайте все параметры ворот – длину, высоту и вес.

Электромеханический замок

Для самостоятельного создания комбинированной электромеханической конструкции используют уже упоминаемый нами сувальдный механизм. Из замка вынимают пластины с фигурными вырезами, меняют на направляющую и крепят к ригелям. Для них делают отверстие в торце второй створки ворот (менее зафиксированной).

На месте крепления приваривают уголки, а в дальнейшем устанавливают замок. Подводом источника питания выступают аккумулятор или блок питания. Этот тип замков достаточно затратный. Не забывайте также, что без электроэнергии в гараже он не будет функционировать.

Безопасность автомобиля – прежде всего. Мы подобрали информацию о конструкциях, типах и работе механизмов дополнительных гаражных замков; собрали материал о том, как создать запоры для охраны гаражей своими руками. Всё, чтобы гараж стал крепостью для железного коня.

Надеемся, мы внесли вклад в защиту вашего автомобиля от злоумышленников. Будем рады комментариям и распространению нашей информации.

Засов своими руками

Чтобы выполнить засов самой простой конструкции, понадобится стальная труба, элементы уголков и стальных листов. Также стоит найти сварочный аппарат и болгарку. Для распашных ворот подходят засовы любого типа. Наиболее эффективными считаются фляжные запоры, работающие по принципу запорного механизма на крышке молочного бидона.

Обеспечить высокую надежность способны как контейнерные, так и пружинные запоры. Для откатных конструкций понадобится вертикальный засов.

Сегодня популярны ворота, выполненные из профнастила. Все замки и запоры крепятся непосредственно к раме. Чтобы повысить безопасность своего участка для таких ворот стоит соорудить сдвижные накладные механизмы, крепящиеся к раме. При наличии распашных двустворчатых ворот каждая створка должна быть оборудована таким засовом.

Задвижки и защелки для откатных ворот

Также для ворот, например гаража, можно применять и другие запорные устройства.

Засов-фиксатор

Чтобы понять, как сделать засов на откатные ворота, следует внимательно ознакомиться с рекомендациями. Данная конструкция довольно эффективна, ее нельзя будет открыть снаружи. Чтобы ее изготовить, понадобятся задвижные детали от автомобиля ГАЗель.

Но некоторые умельцы собирают его и из подручных материалов. Сначала к откатным воротам присоединяют два уголка. В них должны быть круглые отверстия, а фиксаторы располагают на одном уровне. Под ними в грунте нужно сделать небольшое углубление круглого диаметра.

Трубка с изгибом в форме буквы «Г» проводится через отверстия 2 уголков. Ее вставляют в отверстие в грунте. Такая модель часто монтируется и на откатные ворота гаража.

Вертикальные запоры

С их помощью можно защитить участок от проникновения посторонних лиц. Сначала устанавливается труба на стене либо раме самих ворот. Делается укрепление для рычага. К нему крепится трубка небольшого диаметра. Она и будет удерживать конструкцию от открытия. Такой механизм подойдет и для ворот из профнастила.

Пазовый засов с поворотным устройством

Работает он по простому принципу, но при этом высокоэффективен. Его механизм функционирует по аналогии с предыдущим вариантом. На створке производится монтаж поворотного устройства, а к нему присоединяется паз.

На забор или непосредственно на раму устанавливают фиксатор для паза. Можно установить и автоматические запоры. Самый известный производитель данных устройств – компания NICE.

Каждый владелец загородного участка самостоятельно выбирает вид засова на распашные или откатные ворота. Если он не находит подходящего готового механизма в магазине, то его можно изготовить и своими руками из подручных деталей. В последнее время прослеживается тенденция замены обычных запирающих механизмов на электропривод. Он удобен в эксплуатации, ворота с его помощью автоматически закрываются и открываются.

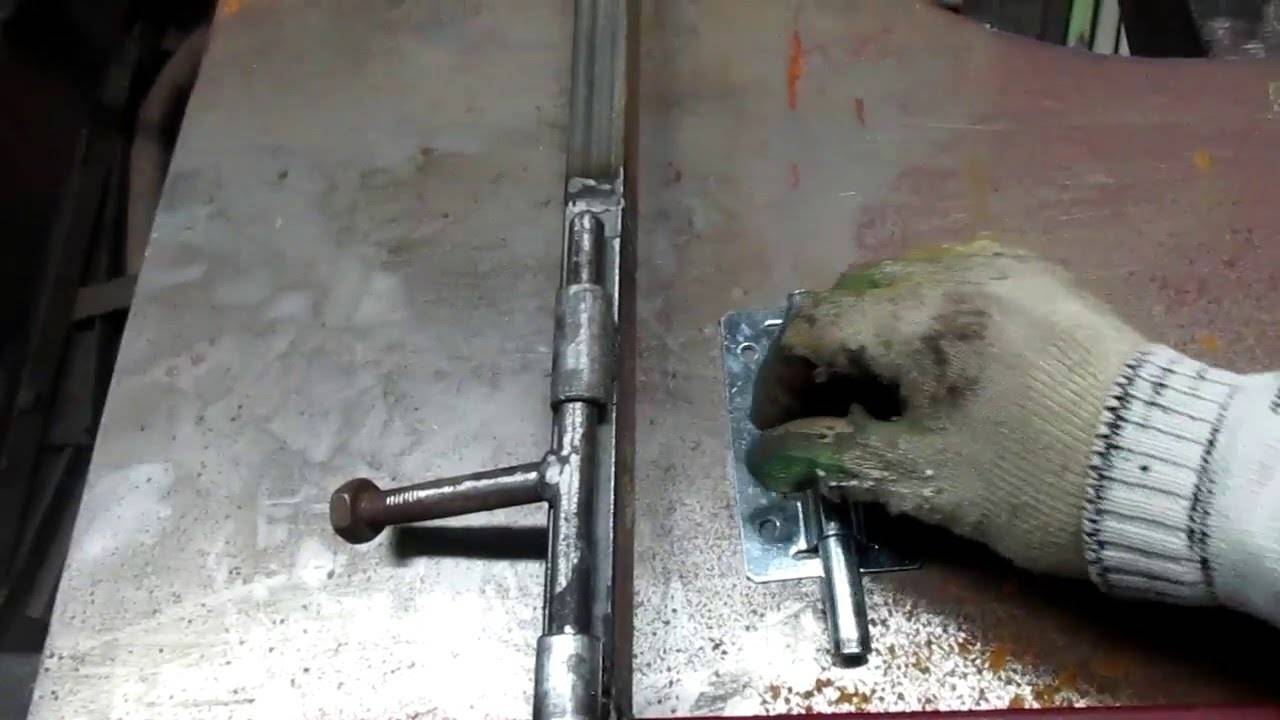

Всем привет! Когда делал ворота для своего нового гаража, озадачился вопросом идеальных запоров для ворот. Простые штыри не удовлетворяли никак. Во первых не добиться плотности поджатия ворот, во вторых при попадании снега или льда между рамкой и воротиной закрыть их не получится.Пытался сделать вот такую систему подсмотрев идею в интернете

Больше интересных бюджетных вариантов в сети мне найти не удалось, поэтому и решил сделать данную запись в блог, о данной системе запоров.

Практически на каждой калитке и створке дома или коттеджа стоит запор для ворот, причем это далеко не декоративная вещь. Частные владения неустанно требуют к себе мужского внимания, и для хозяина всегда найдется над чем поработать. Визитной карточкой каждого дома являются его входные ворота, и не стоит пренебрегать внешним видом этого элемента ограждения. К тому же ворота несут в себе функции безопасности, оберегая жилище от непрошеных визитеров.

Конструкция простого запора для ворот

Очень важно, чтобы ворота были не только красивыми, но и достаточно надежными. Именно для этого и существуют многочисленные запоры, не позволяющие незванным гостям проникнуть на частную территорию

Ими можно оборудовать не только массивные гаражные ворота и тяжелые двери, но и небольшие калитки, использование которых порой намного легче, чем открытие тяжелых створок на воротах и дверях. Запорные устройства для ворот и калиток не обязательно приобретать в хозяйственном магазине. Их возможно смастерить самим.

Современные виды запоров

Прогресс не стоит на месте, и сейчас уже не редкость увидеть на воротах электроприводы либо электрические замки. Для автоматики распашных ворот используются как приводы соленоидного типа, так и устройство, состоящее из электродвигателей и тросов. Последний тип часто собирается самостоятельно, если это, конечно, не касается откатных ворот, которые работают именно по этому принципу.

Для закрытия калитки, в основном, используются два вида замков — электромеханические и электромагнитные.

Электромагнитные замки довольно часто встречаются в специальных магазинах и организациях, занимающихся системами контроля доступа. Принцип их работы в том, что при подаче на него напряжения срабатывает электромагнит, который притягивает к себе калитку или створку ворот. Причем притяжение происходит с довольно большой силой, и без спецтехники открыть такие ворота практически невозможно.

Смонтированный электромагнитный замок для ворот

Электромеханические замки

Для некоторых особо заядлых любителей безопасности в настоящий момент компании могут предложить детектор отпечатков, который откроет ворота при считывании отпечатков пальцев. Для калиток обычно эти системы дополнительно оснащаются аудио- или видеодомофонами, которые позволяют из дома поговорить с посетителем и открыть ему калитку. В последнее время эти устройства работают от электрического тока не более 12 вольт, что делает их безопасным для использования и исключает поражение электричеством.

Вариант электромагнитного замка для сварных ворот

механические кодовые замки

Рекомендуется как можно чаще менять комбинацию цифр для большей безопасности. К тому же со временем цифры начинают стираться, и определить, какие необходимо нажать для открытия замка, не составит труда.

На рынке представлен очень широкий выбор замков и запоров для калиток и ворот. Различные конструкции засовов и их типы позволят практически каждому владельцу подобрать засовы на свой вкус и под свои нужды. Выбор устройства зависит от цели, которую требуется достичь, и, естественно финансовых возможностей. Некоторые простые виды запоров возможно изготовить самостоятельно в домашних условиях.

Фиксаторы-ловушки

Приспособления такого плана имеют более сложную конструкцию, однако их большой плюс в автоматической фиксации. Существует два вида исполнения – с пружиной и без.

Ловушка с пружиной

Перед началом работы подготовьте:

• профильную трубку размерами 5 на 3 см;
• металлическую пластину размерами 30 см в длину и 5 см в ширину;
• болты;
• пружина;
• кольцо.

Фиксатор создаётся в несколько действий:

1. Трубу необходимо закопать в грунт, предварительно сделав на ней отверстие под пластину, в будущем именно она будет стопором ворот. Чтобы сделать конструкцию более надёжной, рекомендуется её забетонировать.
2. Из одной части пластины нужно сделать конус, затем приварить к нему маленькую накладку. Она должна выступать за край примерно на 2 см и в итоге конструкция станет немного похожей на крюк. На другой части пластины и посредине сделайте отверстия, одно понадобится под крепления, а другое под пружину.
3. После установления трубы прикрутите к ней сделанный на втором этапе фиксатор используя болты. К нижней части нужно приварить кольцо, за которое будет цепляться конец пружины. Она же и будет возвращать стопор в исходное положение.
4. Чтобы обеспечить горизонтальное положение приварите фиксатор на трубу со стороны пружины. Его можно изготовить из обрезков металла. Действие стопора происходит за счёт придавливание к нему ворот гаража.

Ловушка без пружины

Есть вариант изготовить надёжный упор-ловушку без пружины. Для этого нужна толстая пластина из стали, предварительно изогнутая с одной стороны и приваренная к изогнутому концу рукоятки. К нижней стороне пластинки нужно приварить стальной пруток, в дальнейшем он будет вставляться в закреплённые в грунт скобы.

Шпингалет

Такой щеколдой нередко пользуются на калитках из профлиста. Ее основа – железный прут сечением 10 мм. Из него изготавливают засов в виде буквы Г. Понадобится также трубка, через которую он свободно будет проходить. Ее разрезают на три детали:

• одна длиной 100 мм;
• две остальные по 50 мм.

Первая приваривается горизонтально к калитке, вторая – прямо напротив нее на неподвижной части ворот. Затем засов вставляется и задвигается до упора. На его конец надевают последний отрезок трубки и также фиксируется.

Как видим, засовы для ворот описанные выше по большей мере весьма просты и незамысловаты, потому их совершенно нетрудно изготовить самостоятельно.
