Схема ворот: 135 оригинальных, типовых фото-проектов распашных, секционных для гаража и откатных ворот (эскизы + чертежи)

Что потребуется для изготовления

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м3.

Что такое откатные ворота: как выглядят и основные характеристики

Откатные ворота имеют вид прямоугольной рамы, обшитой сэндвич-панелями. Материалом для изготовления профиля выступает высокопрочный алюминий либо нержавеющая сталь. Для защиты от разных неблагоприятных факторов конструкцию обрабатывают особыми препаратами.

Основная характеристика воспроизведена в названии. Устройство, обладающее отличными прочностными свойствами и длительным сроком службы, будто бы откатывается в сторону, именно вследствие этого данная модель пользуется сегодня большим спросом.

Функцию каркаса выполняет стальная рама. Чтобы улучшить эксплуатационные качества, её бетонируют. Под направляющими понимают детали, находящиеся в верхней части рамы. Напротив них располагаются уловители. Ролики монтируют так, чтобы был выдержан равный шаг.

Преимущества откатных ворот

Среди преимуществ откатных конструкций выделяют:

  • богатый внешний вид;
  • долговечность, надёжность, прочность;
  • простоту использования;
  • плавность и бесшумность хода;
  • отсутствие необходимости в уборке снега перед воротами в зимний период;
  • возможность автоматического открытия/закрытия;
  • устойчивость к неблагоприятным атмосферным явлениям и воздействиям механического характера;
  • возможность установки сигнальных ламп;
  • низкую теплопроводность.

Недостатки откатных ворот

Из недостатков стоит отметить:

  • необходимость бетонирования столбов и самих ворот для большей надёжности и устойчивости;
  • необходимость выделения свободного пространства для отката таких конструкций, чтобы калитка не перекрывалась;
  • необходимость защиты роликовой системы от снега и упавшей листвы;
  • высокую стоимость по сравнению с распашными моделями.

Расчёт


Произвести расчёт можно вручную, с использованием формул, либо с помощью специального калькулятора

Профессиональный расчёт прочностных характеристик и геометрических параметров материалов для изготовления гаражных ворот выполняют с помощью комплекса сложных математических формул. Учитывают следующие факторы:

  • жёсткость проёма;
  • депланирующие деформации при заданных размерах створок и использовании определённого материала;
  • прочность на изгиб;
  • скручивающие усилия (от напора ветра, весовой нагрузки, механических воздействий).

Для выполнения точных расчётов разработаны специализированные калькуляторы. При необходимости можно ими воспользоваться.

Что стоит учесть при монтаже распашных ворот?

После установки металлических столбов, на них при помощи петель навешиваются каркасы будущих створок, с учетом всех необходимых зазоров.

Расстояние между створками позволяет оставаться калитке и воротам в исправном рабочем состоянии, при незначительном смещении столбов. Данный сдвиг может происходить из-за определенного движения грунта при смене времен года.

Уйти от этого процесса можно только с помощью жесткой рамы по всему каркасу распашных ворот, например, в гаражных металлических воротах это может ограничить проезд по высоте. Использование съемной планки и связки столбов с деталями всего ограждения, позволит свести до минимума данный процесс.

Ответим на вопрос: куда будут открываться ваши ворота? Для монтажа и установки это не имеет особого значения, а вот для удобства использования значительно влияет. Как правило, в ряде случаев открывание идет наружу. При данном варианте экономится внутренняя территория двора, а съемная планка не препятствует полному распахиванию ворот. При монтаже и установке распашных ворот своими руками нужно оставлять определенный просвет, с учетом холодного времени года.

Купить готовые ворота в Петровиче =>>

Характеристика и монтаж распашных ворот

Въездные распашные ворота очень экономичны, достаточно просты и удобны в использовании. Данную конструкцию наиболее часто используют для загородных коттеджей. Применяют их и на дачных и садовых участках, а также в разных производственных цехах, автосервисах, на территориях крупных производственных компаний.

За десятки лет использования, изменилась не только цена монтажа распашных ворот, но и применяемый материал, внешний вид, характерные особенности. Например, раньше данные ограждения выполняли в основном только из дерева. Сейчас же это долговечный и качественный металл. Наиболее часто при установке и монтаже распашных ворот можно встретить систему автоматизации.

Конструкцию распашных ворот можно разделить на две категории – с двумя створками и одной. При этом стоимость распашных ворот однопольного или двупольного типа существенно различается.

Существует и более распространенный вид конструкции ворот, который сочетает в себе две категории. В таких воротах есть две металлические створки и калитка. Данная конструкция позволяет экономить место и материал. И вам не потребуется создание дополнительного входа.

Также можно заказать установку и монтаж автоматики распашных ворот двупольного типа, а калитку поставить рядом.

По внешности распашные ворота могут быть полностью закрытыми, например, покрыты профлистом, или же быть ажурными кованными с применением художественного декора.

Автоматические ворота

Выше мы рассмотрели схему монтажа распашных ворот. И если вам надоело вручную постоянно закрывать и открывать створки, вы легко можете модернизировать их. На данный случай конструкторами были придуманы линейные автоматические электроприводы.

Данная система состоит из двух линейных электроприводов и блока управления, а также антенны, сигнальной лампы и электромагнитного замка. Стоит отметить, что автоматические распашные ворота подключают к обычной бытовой электрической сети переменного тока с напряжением в 220 Вт.

Достаточно важно до установки и монтажа автоматики заранее поставить несущие столбы. Желательно выполнить их из бетона либо из кирпича

На сегодняшний день существуют три основных варианта установки автоматических распашных ворот.

Все будет зависеть от направления открытия створа: вовнутрь, наружу или вовнутрь с доработкой несущих бетонных столбов. При каждом из них, установка автоматики идет в строго определенной последовательности. Иногда может потребоваться установка наружу, или на перспективу под будущую автоматизацию.

Блок управления системы может располагаться слева и справа, очень важно правильно подобрать все сечения проводов.
Купить готовые ворота в Петровиче =>>

Электропривод для установки обладает характерной особенностью, для него необходимо предусматривать определенное расстояние от несущего бетонного столба.

Если вы этого не предусмотрели и ворота необходимо выполнить вовнутрь, то просто аккуратно выдолбите и оформите места под них.

Как оснастить их автоматикой

Устанавливать на такие ворота систему автоматического открывания можно лишь в том случае, когда они легко и без рывков передвигаются по роликам. Для этого необходимо приобрести:

  • зубчатую рейку;
  • электропривод;
  • сигнальную лампочку;
  • концевые выключатели или фотоэлементы;
  • пульт ДУ;
  • блок управления.

Сегодня нет необходимости покупать составляющие по отдельности — в продаже можно найти готовые комплекты автоматики. Для монтажа системы понадобятся такие же инструменты, которые использовались при изготовлении и установке ворот.

  • К профильной трубе прикладывают зубчатую рейку. После этого её совмещают с шестерней привода и отмечают его расположение между роликовыми опорами. Если привод необходимо приподнять на несколько сантиметров или отодвинуть от внешнего края швеллера, то к закладной поверхности приваривают толстую металлическую пластину подходящего размера.
  • При помощи сварки основание привода крепят к опорной поверхности, после чего устанавливают сам механизм.

При открытых воротах зубчатую рейку присоединяют к направляющей. Её длина и расположение выбираются таким образом, чтобы в крайних положениях оставался запас до 10 см.

  • На рейку монтируют концевые выключатели, выполняют электрические подсоединения и устанавливают фотоэлементы.
  • В целях безопасности на крайний столб устанавливают сигнальную лампу. После этого проверяют правильность электрических подключений и включают подачу электричества.
  • В качестве привода откатных ворот можно использовать шуруповёрт или любой электродвигатель с редуктором, а для дистанционного управления применить недорогую автомобильную сигнализацию.

Особенности проектирования конструкции

Главным этапом проектирования откатных ворот является правильное определение размеров и составление схемы и чертежа на основе этих данных. Далее нужно решить, какой тип открывания подходящий – ручной или автоматический.

Место для отката должно быть больше, чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса, длина, которого составляет 40% от полотна.

Итак, для начала необходимо определиться с шириной проема. Это будущее расстояние от столба до столба при полностью открытой ставне. Здесь нужно учитывать габариты всех автомобилей, даже с учетом того, что строиться вы не планируете ближайший десяток лет. Ситуации бывают разные. Рассмотрим ширину КАМАЗа 2,9 метров и его среднестатистическую длину 7,3 метра. Угол въезда грузового транспорта через проемы ворот составляет 45 градусов. Осмотрите территорию около места установки ворот – сможет ли подобный транспорт совершить маневр и заехать в раздвижные ворота под углом 90 градусов? Если нет, то ширина рассчитывается с учетом угла въезда около 45 градусов.

Тут уже следует простая математика: ширину проема следует делать минимум 4,2 метра. Но лучше перестраховаться – ведь бывают случаи, что при маневре автомобиль сносит на снегу или грязи, он может слегка накрениться в какую либо сторону. А это грозит повреждениями конструкции ворот и автомобиля. Поэтому ширина на схеме должна быть чуть больше минимальной отметки – 4,5 метра как минимум, а еще лучше 5.Еще раз повторимся, что это ширина проема откатных ворот, а не самого полотна.

Что касается высоты. Казалось бы – этот параметр рассматривать не стоит, ведь высота листа, такая же, как и у профлиста для забора – 2 метра. Так и есть – это стандартная высота профлистов как для заборов, так и для ворот. Но дело в том, что высота уже установленного забора ровно два метра – листы устанавливаются без зазора и ленты снизу. А профлист откатных ворот приподнимается на 10-15 см. от земли. Происходит это за счет роликовых опор и регулировочных площадок установленных на них. Прибавляется высота  за счет самого профиля каркаса конструкции ворот и направляющей балки, которая устанавливается на лист снизу. Выходит, что к стандартной высоте прибавляется около 25 см. Другими словами, верхний край откатных ворот без автоматики или с автоприводом будет выше забора на 20-25 см.

Естественно, никому не хочется видеть каждый день такие «ступени» между забором и воротами.

Виды гаражных ворот

Прежде, чем разбираться в разновидностях, давайте поговорим о преимуществах распахивающихся ворот. А заключаются они в следующем:

  • Доступная стоимость. Такие ворота стоят на порядок дешевле, чем остальные виды;
  • Возможность утепления. Для этого используются теплоизоляционные материалы;
  • Возможность монтажа даже в случае недостаточности свободного места;
  • Способ открытия 0 наружу и внутрь;
  • Возможность оснащения конструкции электромотором или автоматикой.

Недостаток – необходимость свободного места для открывания. Это вызывает трудности в зимний период, когда перед воротами образуются сугробы.

А теперь можно перейти к другим видам ворот.

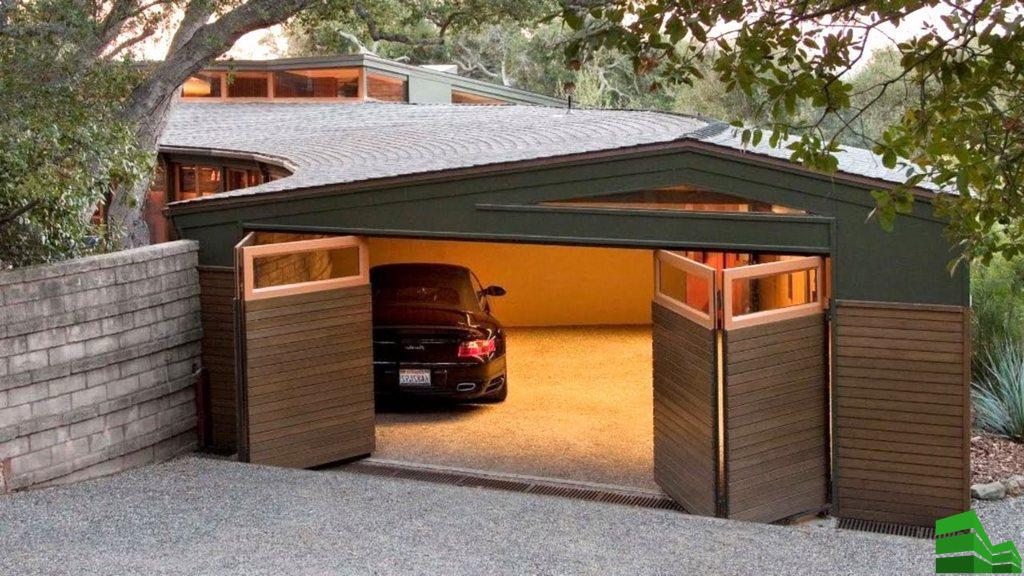

Складные

Конструкция – это набор секций. Они монтируются вертикально и скрепляют их шарнирным методом. Краевые секции фиксируют к коробу петельным способом.

Дополнительно добавляют крепежные детали на верхней и нижней части. Секции производят из разных материалов. Это могут быть алюминий и древесина.

Положительные стороны:

  • Оригинальный внешний вид;
  • Комфортное использование;
  • Экономия свободного места;
  • Возможность частичного ремонта;
  • Доступная стоимость.

Отрицательные стороны:

  • Скоротечно становятся непригодными;
  • Низкая защита.

Подъемно-поворотные

Это цельное полотно. Конструкция закрывает проем полостью. Когда створки открывают, они приподнимаются и проворачиваются на 90°. В итоге полотно закрепляется на потолочной поверхности. В процессе открывания задействован механизм рычагов, редуктор и электромотор.

Положительные моменты:

  • Стабильная защита;
  • Экономия пространства при открывающихся створках;
  • Можно использовать утеплительный материал;
  • Можно оснастить автоматикой.

Отрицательные стороны:

  • Необходимость точного грамотного монтажа;
  • Полотно, останавливаясь в проеме, преуменьшает его размеры на 25-30 см;
  • Не рекомендуется эксплуатировать часто.

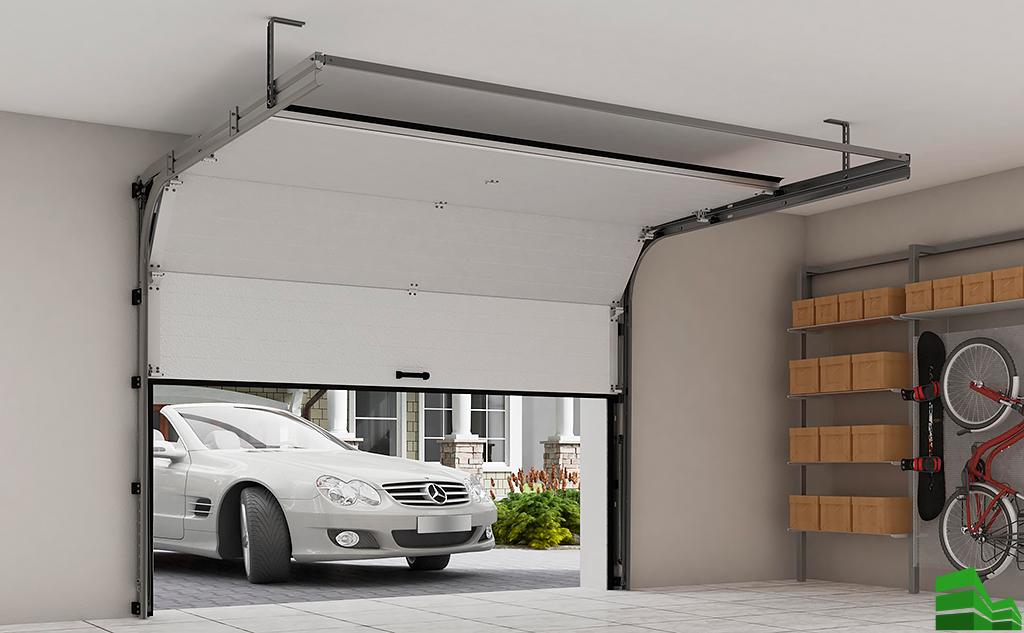

Подъемно-секционные

Полотно – набор секций. Все они размещены горизонтально и скреплены петельным методом.

Сверху, на потолочной поверхности, монтируют поднимающий механизм. Он перемещает полотно по направляющим и закрепляет его на потолке.

Секции чаще всего производят из сэндвич-панелей.

Положительные моменты:

  • Возможность устанавливать конструкцию в проемы разных размеров;
  • Экономия пространства при открывании;
  • Хорошо справляются с механическими нагрузками;
  • Высокая устойчивость перед деформациями;
  • Автоматический механизм;
  • Привлекательный внешний вид;
  • Хорошо изолируют тепло и звуки;
  • Длительный период службы.

Отрицательные стороны:

  • Высокая стоимость;
  • Необходимость регулярного ухода: смазывание петель и профилей, слежение за работой автоматического и электрического механизма;
  • Подверженность взломам.

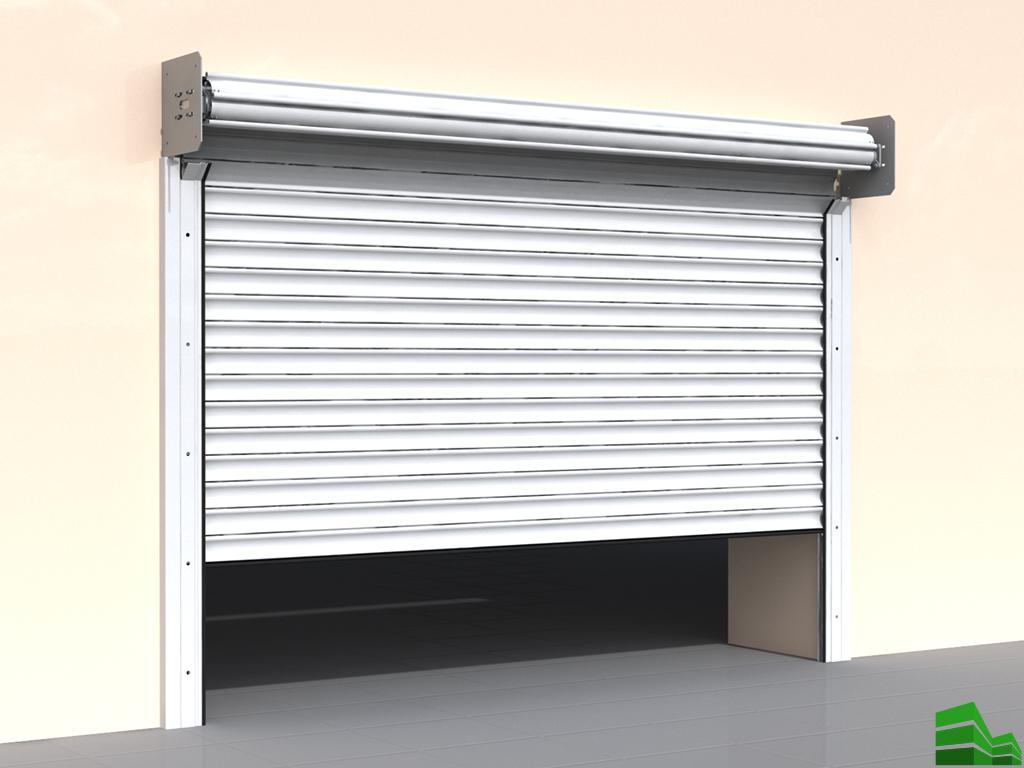

Рулонные

Конструкция называется так благодаря тому, как она открывается. Полотно представляет собой несколько ламелей. Оно скручивается в рулон при запуске. Сооружение состоит еще из двух направляющих. Последние ответственны за поддержание ворот в проеме. Ламели накручиваются на вал. И работает вся система за счет электропривода.

Положительные моменты:

  • Компактные размеры;
  • Доступная стоимость;
  • Легкий монтаж;
  • Длительный период службы;
  • Возможность оснащения полотна автоматикой.

Отрицательные моменты:

  • Подвержены взломам;
  • Нельзя конструкцию утеплить из-за сформировавшихся щелей между ламелями;
  • Ненадежная эксплуатация зимой.

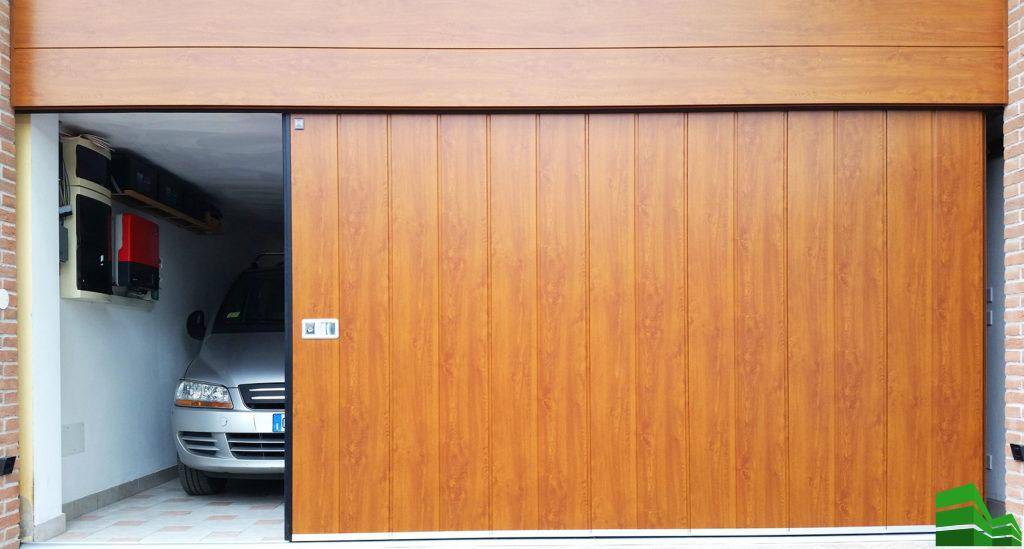

Откатные

Сооружение представляет собой единственную створку. Она установлена на направляющем профиле. Последний крепят сверху. Сама створка в нижней части упирается в рельсы. При открывании воротное полотно уезжает в сторону вдоль стены.

Положительные моменты:

  • Зимой не мешают сугробы;
  • Экономичное отношение к пространству;
  • Надежность относительно действий злоумышленников;
  • Можно оснастить автоматикой.

Отрицательные стороны:

  • Ролики быстро становятся непригодными;
  • Ширина стеновой части должна быть больше, чем ширина половинки полотна.

Отличия распашных ворот от откатных

Когда планируется установка металлических ворот, часто идет выбор между распашной и откатной конструкцией как наиболее распространенными и простыми в монтаже. Второй вариант отличается тем, что состоит не из пары створок, а из цельного полотна, которое движется вдоль ограждения в правую или левую сторону. Монтируется оно с внутренней стороны двора. Ворота устроены так, что полотно при движении не соприкасается с почвой. Длинное отверстие на балке препятствует задержке влаги и снеговых масс.

Если распашная конструкция обычно в той или иной степени сужает проем, то использование откатной не дает такого эффекта. Домовладельцу не обязательно регулярно убирать снег зимой. Но монтировать откатные ворота сложнее.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

  1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
  2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Схема подъёмных ворот

Составляем подробную схему будущего изделия

Получив все необходимые измерения и подумав над количеством и размером материала, пришло время составить подробный чертеж. Для этого можете использовать уже готовые рисунки. Можно также проявить свою фантазию и инженерные способности, если таковые имеются и начертить эскиз по своему личному проекту.

А если у вас есть опыт работы с графическими компьютерными программами, можете спроектировать модель гаражных ворот в объемном изображении. Так, у вас будет наиболее полное представление о будущем изделии.

Однако, в этом случае нужно быть особо внимательным и понимать, что для распашных ворот важно правильно рассчитать силу опорных балок для рамы. Металлические стойки должны быть прочными и выдерживать нагрузку раздвижных створок

Для того чтобы конструкция была построена по правилам и прослужила не один год лучше использовать различные варианты чертежей и на их основе составить наиболее полный и подходящий под ваши параметры рисунок распашных ворот. Также с практической точки зрения удобно составить отдельные эскизы для основных частей будущих гаражных ворот.

Так, начните с оформления изображения конструкции рамы для проема гаража. Она должна состоять из четырех опорных металлических балок или уголков, на которых крепятся специальные крепежи (уши) для монтажа.

Эти закрепляющие элементы монтируются в проем, и от них зависит надежность всех гаражных ворот. Наиболее понятный и правильный чертеж рамы представлен ниже.

Чертеж рамы для гаражных ворот

Исходя из этой схемы, вам только нужно будет подставить свои замеры. После формирования эскиза рамы, приступайте к общему чертежу. На большом листе «А3» с помощью карандаша, линейки и уголка начертите схему в соответствии с полученными цифрами после замеров.

Учтите, что наиболее полная схема распашных ворот должна содержать изображение целостной конструкции, и в нижней левой части листа следует указать наименования всех деталей, их параметры, а также последовательность действий. Наиболее содержательный чертеж для примера приведен ниже.

Полный чертеж гаражных ворот

Как видите, исходя из изображения, можно с точностью до малейших частиц разработать план будущих гаражных ворот. Можете сразу же нанести пометки на места, где будут располагаться ручки, засовы и дополнительные замки.

Особое внимание уделите зазорам между элементами сооружения, они должны соответствовать нормам. В результате створки готовых гаражных ворот должны открываться плавно, а петли не издавать каких-либо неприятных скрипов

Таким образом, учитывая все эти моменты, вы сможете собственноручно составить полноценную схему распашных ворот. Главное, проведите наиболее точные замеры проема гаража перед формированием чертежа, как можно полно обдумайте все этапы работ, сформулируйте черновой вариант схемы и определитесь с нужным количеством материала.

Только решив все эти вопросы, можете приступать к составлению чистового варианта чертежа.

Внешний вид готовых гаражных ворот

Готовая конструкция должна быть целостной и учитывать возможное силовое воздействие во время пользования, поэтому уделите особое внимание подготовительному этапу. Если в процессе формирования эскизного рисунка возникнут проблемы, посмотрите дополнительные информационные источники, где, возможно, найдете дельные советы

В крайнем случае, обратитесь за помощью к компетентному инженеру

Если в процессе формирования эскизного рисунка возникнут проблемы, посмотрите дополнительные информационные источники, где, возможно, найдете дельные советы. В крайнем случае, обратитесь за помощью к компетентному инженеру.

Виды откатных ворот

Конструкционные решения откатных ворот могут быть разными. Ниже будут рассмотрены основные варианты.

Подвесные

Раньше эти устройства применяли на въездах в охраняемые территории. На высоте, позволяющей проехать грузовику, монтировали балку из металла. Затем на неё, используя роликовые тележки, вешали полотно ворот.

Сейчас их можно встретить редко из-за двух моментов:

  • наличие ограничения в габаритах проёма ворот;
  • материалоёмкость.

Откатные по рельсу

Данные конструкции отличает простота и надёжность. Полотно ворот ставят на ролики. На поверхности крепят специальный рельс, по которому оно будет ездить. Для устойчивости предусматривают дополнительную поддержку.

Подобные ворота рекомендуется ставить в регулярно убираемых местах, поэтому в нашей стране их используют нечасто. Заурядный снегопад может надолго вывести устройство из строя.

Консольные

Консольный вариант был придуман с целью нивелирования недостатков, имеющихся у двух предыдущих видов. Полотно такой конструкции не контактирует с поверхностью, а с помощью направляющей балки находится в подвешенном состоянии на консольных роликах.

Как правило, и балка, и ролики находятся внизу ворот. Но в некоторых случаях они могут располагаться и в середине, и сверху.

Пошаговая инструкция изготовления

  1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
  2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

  3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

  4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
  5. Привариваем к верхним углам в торец, кронштейны с роликами.
  6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
  7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
  8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

  9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

  10. Установка и регулировка пружин на свои местах и проверка функциональности.
  11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
  12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот

Также периодически уделяйте внимание смазке рычажной системы и опорных роликов

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Выбор замков для гаражных ворот

Чтобы цена запорного устройства была не слишком высокой, а надежность выше его можно изготовить своими руками. Для этого, так же как и на ворота, разрабатывается чертеж запоров для гаражных ворот.

Простой накладной замок на ворота

Инструкция по изготовлению замка состоит в следующем:

  • Изготавливается основа замка из металлической пластины.
  • Вырезаются две накладки, ширина которых 22 и 120 миллиметров.
  • Выполняется гибка накладок в тисках по эскизам.
  • Делается задвижка.
  • Изготавливается по чертежу направляющая трубка диаметром 10 миллиметров, из которой будет сделан ключ замка. Длина элемента зависит от толщины изготовленных ворот.
  • Накладки привариваются к краям основания.
  • Сверлятся отверстия для крепления замка к двери.
  • Трубка аккуратно приваривается перпендикулярно к основе.
  • В накладки вставляется задвижка, в которую ввинчиваются винты диаметром М4, примерно восемь миллиметров длиной. Они будут ограничителями хода задвижки.

Для тех, кто хочет изготовить гаражные ворота своими руками, схема, чертеж сборки конструкции, чертежи отдельных ее элементов, разработанные специалистами, обеспечат качественный монтаж устройства.

Принцип действия

По своему устройству подъемно-поворотные или щитовые ворота достаточно простые. Всю конструкцию составляет рама, само полотнище, направляющие, благодаря коим ворота могут поворачиваться, занимая при этом вертикальное и горизонтальное положение.

Основой всей системы считается стальная сваренная рама. Ее устанавливают в гаражном проеме для передвижения воротной установки. При производстве такой рамы понадобятся трубы с прямоугольным сечением.

При открывании задействуется роликовое механическое приспособление и усиленные подъемники – рычажки, благодаря чему воротная створка двигается по направляющей, фиксируясь под гаражной крышей. Образуется своеобразный навес. При закрывании компенсационные пружинки растягиваются и, наоборот, при открывании остаются свободными.

Существует два вида механизма для открывания:

  • Устройство на противовесах. Данный тип механического приспособления состоит из мощного троса, закрепленного к сваренной раме в нижнем углу. Трос проходит сквозь блоки и противовесы, устанавливаемые на лебедке. Это устройство рекомендуют использовать при сборке массивных тяжелых воротных конструкций.
  • Шарнирно-рычажной. Этот механизм очень прост. Может быть поэтому он так популярен. Надежность механизма в обеспечении простейших передвижений, предотвращающих блокирование устройства.

Управлять щитовыми воротами можно вручную либо с применением электропривода, то есть автоматизировать процесс управления.

Сборка каркаса створки

Чтобы упростить работу, следует подготовить схему каркаса заранее. Это облегчит сборку ворот.

Каркас ворот собирается на ровной, просторной поверхности. Сваривается каркас, начиная с нижних элементов, в шахматном порядке для исключения перегрева металлических труб. После сваривания основного несущего каркаса к нему приваривают вертикальные элементы, верхнюю поперечную и откосную трубы. Для монтажа профнастила к основанию конструкции привариваются заполняющие элементы – благодаря им полотно будет более жестким и устойчивым. После остывания готовую конструкцию необходимо покрыть алкидной краской (из пульверизатора).

После высыхания можно приступать к обшиванию ворот профнастилом. Если речь идет о художественной ковке или о стальных листах, то их приваривают на этапе сборки каркаса, и потом все вместе окрашивают.

Способы утепления ворот своими руками

Чтобы зимой гараж не промерзал и в нем было не холодно, хозяева стараются утеплить створки. Делается это с внутренней части.

Популярные утеплители:

  • экструдированный пенополистирол;
  • минеральная вата;
  • стекловата.

Применять бюджетные варианты пенопласта или ваты не рекомендуется, поскольку они быстро теряют свои технические свойства.

Перед изоляцией к створкам крепится деревянная обрешетка, сверху равномерно укладываются листы пенополистирола или стекловаты

Важно проследить, чтобы вся поверхность была заполнена утеплителем, без зазоров, иначе попавший воздух увеличит потери тепла

Сверху теплоизоляция обшивается вагонкой, фанерой или другим материалом. Все зазоры, стыки заполняются монтажной пеной.

После утепления необходимо поработать с отделкой готовой конструкции.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
