Забор и ворота с калиткой из профнастила: пошаговая инструкция

Стоимость

При изготовлении калитки стоимость состоит только из потраченных материалов.

Если рабочие инструменты имеются под рукой и не придется их закупать, то материал для калитки обойдется в 2,5 – 3 тысячи рублей.

Декоративные и функциональные детали не входят в эту стоимость.

Готовая калитка на заказ из профилированного листа стоит от 4,5 тысяч рублей. Профессиональная установка варьируется в районе 2,5 – 3 тысяч рублей.

Самостоятельное изготовление калитки или других сооружений из профилированного листа не требует высокого уровня мастерства.

Достаточно выстроить этапы работы, правильно составить чертежи и аккуратно их реализовать.

Облагораживание придомовой территории собственными руками – это не только экономия бюджета, но и полезный творческий процесс, который в итоге порождает результат для гордости хозяина дома.

Обшивка профнастилом

После сваривания каркаса нужно замерить его окончательные размеры и только после этого вырезать лист профилированного металла. Кроить профнастил можно с использованием ножовки или ножниц по металлу.

К каркасу лист крепиться при помощи болтов или шурупов

При этом важно учитывать, что первым делом закреплять нужно по диагональным углам. Если размеры вырезанного листа подходящие можно проводит дальнейшее крепление к каркасу

Расстояние между крепежами – в каждую волну или через одну. Закручивать нужно с незначительным усилием, так чтобы резиновая прокладка только слегка ужималась. Она не должна повредиться головкой самореза, ведь в этом случае она быстро потеряет эластичность и выйдет из строя.

Защелка на калитке

Установка опор

Опоры ставятся на первоначальном этапе работ. Чаще всего, без особых сложностей, копается яма, в которую устанавливают столбы. После утрамбовки земли вокруг опор проводится бетонирование конструкции. Выемка земли выполняется вручную с использованием штыковой лопаты или с помощью бура.

Как пример: Если сечение трубы в размерах 60/60, то диаметр садового бура должен соответствовать 120 миллиметрам.

В процесс подготовки входит подача в готовую яму смеси из песка и бетона. Толщина подушки колеблется от 150 до 300 мм. Почему необходимо уложить подушку? Она служит своеобразным предохранителем от влияния морозного пучения, а также увеличивает срок службы опорных столбов (их устойчивость).

Монтаж опоры.

Перед бетонированием столбов необходимо их загрунтовать

Важно установить трубы точно в вертикальном положении во избежание перекоса всей конструкции

Откатные ворота из профнастила: инструкция по изготовлению с фото процесса

Подобные конструкции пользуются особой популярностью из-за возможности экономии внутреннего пространства небольших дворов. Предлагаем разобраться с тонкостями монтажа откатных ворот из профнастила, познакомившись с фото, подробно описывающими процесс монтажа.

Для открытия откатной системы требуется минимум местаФОТО: content.onliner.by

Чертежи и схемы

Приступая к разработке схемы откатных ворот для частного дома из профнастила, стоит внимательно рассмотреть фото готовых конструкций и изучить их отличительные особенности. Это позволит лучше разобраться в особенностях и приобрести необходимые узлы. Такая система включает:

• несущую платформу;
• уловители;
• несущие тележки;
• накатной ролик;
• плату, предотвращающую раскачивание створки в момент движения;
• систему автоматики, если ворота решено сделать автоматическими.

Схема откатных воротФОТО: content.onliner.by

Инструкция по изготовлению

Монтажные работы начинаются с установки опорных столбов. Процесс аналогичен описанному для распашной системы. Глубина подготавливаемых ям в этом случае должна быть около метра.

Для его формирования потребуется швеллер шириной 14–22 см и арматура с поперечными размерами 15 мм. Работы выполняются в следующей последовательности:

• из арматуры и швеллера изготавливаются армирующие элементы. Для этого пруты режутся на части и привариваются к полке швеллера;
• выкапывается траншея, на дне которой формируется подушка из песка толщиной 15 см;
• устанавливаются «банкетки» из арматуры;
• готовится раствор бетона и заливается в подготовленную траншею. Даётся время для его полного застывания.

Фундамент должен быть достаточно прочнымФОТО: zabor-zabory.ru

Изготовление каркаса производится в следующей последовательности:

• трубы отрезаются в размер согласно чертежу;
• места соединение очищаются, обезжириваются, грунтуются и окрашиваются;
• варится внешний каркас;
• приваривается обрешётка, к которой будет крепиться профлист;
• крепится отделочный материал.

Все основные комплектующие стоит приобрести заранееФОТО: vorotas.com.ua

Сборка конструкции осуществляется в следующей последовательности:

• на ролики устанавливаем раму. Прихватываем её с помощью сварки, предварительно обеспечив требуемое пространственное положение. Выверив положение всех элементов, окончательно их привариваем;
• привариваем уловители, концевой ролик;
• контролируем положение накатного ролика. Он должен находить на уловитель;
• проверяем геометрию каркаса;
• обшиваем раму профнастилом.

Более детально с процессом сборки откатных ворот можно познакомиться в следующем видео:

Watch this video on YouTube

Watch this video on YouTube

Вертикальные засовы

Этот вариант запоров весьма популярен среди других видов подобных устройств, так как легко изготавливается своими руками:

1. Вертикальные засовы служат для лучшего закрепления ворот в закрытом состоянии.

   Для этого нужен обрезок обычной трубы, который разрезается на пару одинаковых частей.

2. После этого они привариваются к нижней и верхней планке рамы.
3. Далее берется два куска арматуры и посредством трубогиба или сварки сгибаются под углом 90°. При этом один конец прутка должен получиться чуть больше второго.
4. Затем надо сделать отверстия в верхней и нижней планке каркаса, чтобы пруты могли свободно перемещаться в них.
5. В грунт забиваются еще два куска трубы, которые будут выполнять роль фиксаторов для запоров.

Определение размеров ворот

Принятая ширина распашных конструкций зависит от габаритных размеров автомобиля, который будет через них проезжать. К этому размеру необходимо прибавить 1200-1500 мм, чтобы упростить возможность въезда с поворотом со стороны улицы, или 800-900 мм, если перед воротами есть прямой подъездной участок дороги.

Кроме этого нужно учитывать ширину профилированного листа, что позволит сократить количество обрезков и металлических отходов при изготовлении ворот до минимума.

Габаритные размеры большинства моделей легковых автомобилей не превышают 2000 мм, в среднем это 1700-1900 мм. На основании этого можно сказать, что оптимальная ширина распашных ворот находится в пределах 4000-4500 мм с учетом габаритных размеров опорных столбов. Удобная для прохода людей ширина калитки обычно принимается равной 1200 мм.

Высота распашных ворот зависит от длины профилированного листа, которая в стандартном исполнении равна 2000 мм. При добавлении к этой величине зазора между створками и землей получаем высоту в пределах 2150-2250 мм. Приподнятое положение над поверхностью земли необходимо для возможности открытия при наличии наледи или снега зимой.

Чертеж ворот из профнастила.

Крепление профилированного листа

В простых конструкциях профнастил монтируется с внешней стороны распашных ворот. Более сложный и тяжелый, но красивый и аккуратный вариант предусматривает обшивку с двух сторон. Накладка листов производится с обязательным перекрыванием соседних полотен на одну общую волну.

Закрепление осуществляется при помощи специальных кровельных саморезов под шестигранную биту с шайбой и резиновой прокладкой. При этом вкручивание крепежа производится не только в раму по периметру, но и во все горизонтальные и диагональные перемычки.

Крестообразные перемычки.

Рекомендуемый шаг между крепежными метизами — 80-100 мм. Вместо саморезов можно использовать заклепки с возможностью установки с одной стороны при помощи специального инструмента. Это обойдется дороже, но позволить избежать коррозии крепежа и возможного образования ржавых потеков со временем.

Как выбрать размер створок?

Откатные ворота изготовить самостоятельно сложно. Рассмотрим, как выбрать размер створок на примере распашных ворот. Такой вход на территорию имеет два типа открытия створок:

• наружу;
• внутрь.

Калитку можно вырезать в одной из подвижных частей либо сконструировать отдельно.

Важно! Перед тем как монтировать ворота с калиткой из профнастила нужно тщательно измерить проем и пространство вокруг, чтобы понять, достаточно ли будет места для открытия створок. После этого следует нарисовать чертеж конструкции с точностью до миллиметра и включить в него все необходимые элементы

Распашные ворота обычно устанавливаются теми владельцами дачного у которых есть машина, поэтому длина проема должна равняться габаритам машины с учетом зеркал плюс зазор для свободного въезда равный 1 метру. Если предполагается что-либо завести внутрь территории на грузовом транспорте, при обустройстве входной зоны следует учесть его габариты.

Поэтому конструкция, как правило, имеет в ширину около 4 метров, то есть длина одного полотна будет 2 метра. Прежде чем устанавливать учтите, что перед воротами должно быть не менее 2 метров свободного участка открытия створок. Если въезд обустраивается для грузового автомобиля, то ширина проема должна быть 6 метров, то есть по 3 метра на каждую часть.

Высота подбирается по усмотрению владельца. Наиболее используемые габариты – 2-2,5 метра.

Рассчитаем необходимое количество профнастила. Габариты створки 2х2 метра – 8 м2. Полезная ширина панели профилированного листа С8 – 1150 мм (общая 1200 мм). Дина панели варьируется в достаточно большом диапазоне – от 0,5 до 13 мм. Если габариты подвижной части другие, например, 1,75х1,8 м, профнастила понадобится 6,3 м2. Расчет делается так:1,75х1,8х2. Не забывайте учитывать нахлест.

Если есть возможность, то лучше при расчете ширины створок отталкиваться от стандартных габаритов листа, чтобы его не пришлось подрезать.

Это важно! Чем выше и длиннее конструкция ворот, тем больше вес, а, следовательно, и нагрузка будет на опорные столбы. Поэтому нужно тщательно высчитать размер

Если створки получаются громоздкими придется усилить фундамент и опоры.

Количество профильной трубы (уголка) на раму рассчитывается просто:

• Умножаем ширину одной створки на 4 (например, ширина 2 м, получаем 8 метров).
• Умножаем высоту створки на 6 (2 м х 6 = 12 м).
• Складываем оба полученных произведения: 8 м + 12 м = 20 м. То есть для рамки понадобиться 20 метров.

Высота столбов для ворот должна равняться высоте профнастила плюс около 0,8–1,2 метра для подземной части и выполнения зазора между нижней гранью створок и грунтом.

Особенности материала

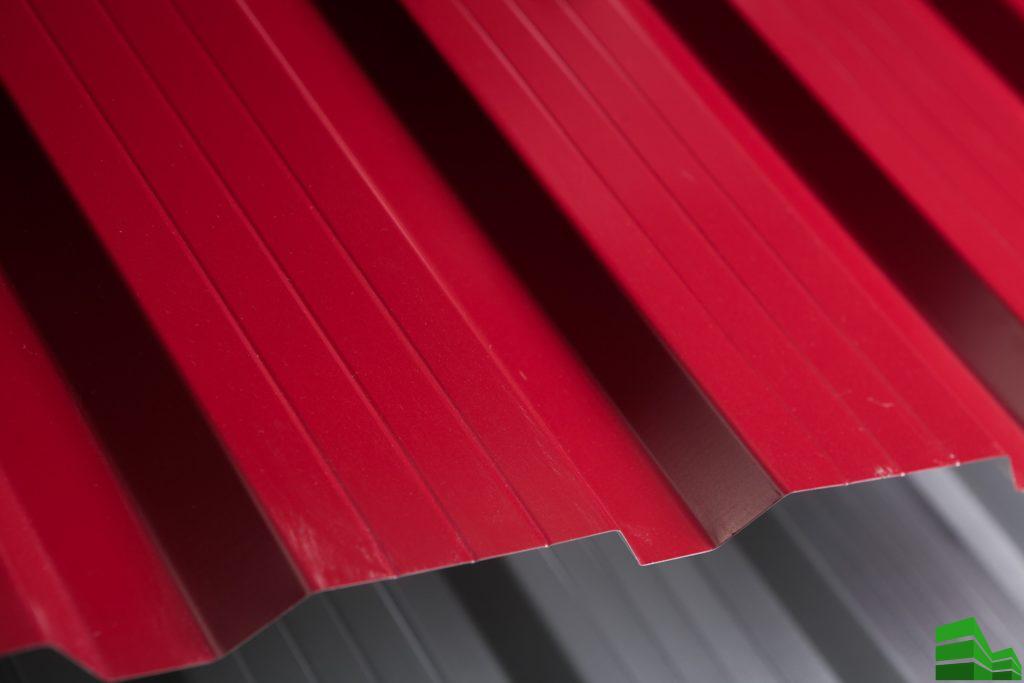

Профнастил создают из металлических листов. Он имеет неоднородную структуру. Производители выпускают оцинкованные полотна или окрашенные защитным слоем. Все варианты многослойные.

Самым бюджетным является оцинкованный трехслойный лист. Он состоит из внутреннего и пары наружных покрытий. В более дорогих вариантах слоев больше – до 10.

Все профлисты делят на по сроку эксплуатации – от 5 до 20 лет. Дешевые оцинкованные материалы прослужат меньше, чем более дорогие.

Их используют для обшивки стен промышленных помещений, монтажа забора, сборки ворот, отделки гаражей.

В зависимости от области применения листы делятся на:

• Стеновые – имеют маркировку «С». Волны небольшие – от 8 до 21 мм;
• Кровельные – с маркировкой «НС». Волны среднего размера – от 20 до 100 мм. Используют для обустройства кровли, обшивки стеновых поверхностей, укладки перекрытий;
• Несущие – с маркировкой «Н». Благодаря толщине их применяют для создания несущих сооружений. Размеры волн – от 75 до 100 мм.

На практике чаще всего используются стеновые профлисты.

Типы конструкций из профлиста

Калитка из профнастила может быть расположена рядом или находиться отдельно от ворот. Калитки, встроенные в створку ворот, уже не встречаются из-за невысокой эстетичности.

Конструкция калиток и ворот может быть разной:

• простой прямоугольный каркас с горизонтальными, косыми, перекрещенными перемычками; может быть украшен сверху или снизу сварной декоративной решеткой;
• каркас сложной оригинальной конструкции из кованого металла на фоне профнастила.

При высоком заборе над калиткой высотой более двух метров может быть установлена поперечная перекладина, также обшитая профлистом; может быть установлен небольшой навес, защищающий входящего от снега и дождя в момент открывания замка. Опорные стойки могут быть металлическими или выложены из кирпича в зависимости от общего дизайна ограждения.

По способу открывания калитки традиционно делают распашными, иногда встречаются и откатные с автоматическим открыванием.

Варианты ворот из профнастила дают еще больший простор для дизайнерского творчества: откатные и распашные, с коваными элементами, со вставками из поликарбоната и древесины.

Самая простая распашная калитка для забора своими руками, доступная даже начинающему домашнему мастеру, имеет простую конструкцию прямоугольной формы с металлическими опорами. Ниже описаны ее изготовление и монтаж.

Подготовительные работы и разработка чертежа

Понятно, что всякая работа начинается с подготовительных мероприятий. При строительстве, первое что необходимо выполнить – это разработать детальный чертеж. По нему можно будет рассчитать количество требуемого материала. За основу можно взять готовые проекты, которые есть на различных Интернет-ресурсах в свободном доступе, либо сделать свой, исходя из предпочтений

Важно выполнять замеры точно в миллиметрах, это позволит избежать ошибок при создании конструкции

Чертеж не только поможет произвести изготовление калитки из профильной трубы быстрее и проще, но и даст возможность сэкономить средства. Правильно разработанная схема ясно показывает, сколько материала уйдет на изготовление конструкции из профильной трубы, и не нужно будет покупать лишнее. Так же наличие подробной схемы сокращает время на изготовление калитки из профтрубы.

Далее можно посмотреть несколько вариантов схем для изготовления данной постройки. Они могут стать основой для будущего строения, к которой можно добавить свои детали. В этом вопросе все зависит от личных предпочтений, и чертеж может быть дополнен другими элементами.

Когда схематическая разработка калитки из профильной трубы сделана, следует подготовить металлический трубопрокат к работе. Если это не новые изделия, то их следует очистить от коррозийных образований шлифовочным диском.

Если это новые изделия без ржавчины, то перед тем, как сварить, их необходимо обезжирить простым растворителем, которым разбавляют краску.

Затем трубопрокат для калитки из профильной трубы режут кусками намеченной длины. Для входного отверстия прямоугольной формы металлический проф материал рекомендуют резать парами. Так заготовки для строения из профильной трубы будут иметь одинаковую длину.

Размеры и форма

Для сплошной калитки в качестве столбов берут профилированную трубу сечением 60*60*3 мм. При этом стенки лучше выбрать потолще, так как это скажется на долговечности конструкции. Для рамы обычно используется прямоугольная труба 40*20*2,5 мм. Прочности этой трубы достаточно для средних ветровых нагрузок. При небольших ветровых нагрузках можно стенку взять 2 мм, но варить будет сложнее. Все что тоньше 2,5-3 мм сваривать надо в особом режиме и это далеко не просто. Если ветра более сильные, можно или увеличить толщину стенки, или использовать прокат большего сечения: 40*30 или 40*40, даже 40*60.

Калитка — устройство, размеры

Высота калитки с верхней перекладиной обычно около двух метров, без перекладины — от 1,2 м. Низкие обычно делают во внутренних заборах, разграничивающих участок или в полупрозрачных невысоких оградах. Для глухих высоких заборов из профлиста, древесины, плоского шифера более характерна высота на уровне забора. Ширина калитки — минимальная 90 см, оптимальная 100-110 см. Эти размеры основаны из практических соображений, так как зимой или осенью проходить в верхней одежде в узкую калитку с шириной 70-75 см будет неудобно, а также будет трудно пронести при необходимости какие-то крупные вещи.

Ещё стоит поговорить о том, на какую глубину закапывать столбы. Стандартное решение — на 15-20 см ниже глубины промерзания. Исходя из этого значения и прибавив к нему высоту калитки, изготавливают опоры.

Дополнительные укосины увеличивают жесткость

Лопатой или при помощи бура в земле делают яму, на дно которой засыпают ведро щебня средней фракции. Потом устанавливается столб, выставляется вертикально, засыпается щебнем (можно битым кирпичом) и заливается бетонным раствором. Когда раствор наберет не менее 50% прочности (через 7 дней при температуре +20°C), можно крепить каркас калитки.

Преимущества и недостатки

7 плюсов:

1. Устойчивость к коррозии. Поверхность покрывают слоем для защиты от ржавчины. Благодаря этому, срок эксплуатации продлевается. Покрытие состоит из антикоррозийного, полимерного, водоотталкивающего слоев;
2. Надежность, прочность. Сооружения из этого материала выдерживают высокие нагрузки. Даже под сильным ветром они могут устоять;
3. Широкий диапазон цветов, в которые можно окрасить профлист;
4. Маленькая масса. Полотна легкие, тонкие. Поэтому их легко устанавливать даже без помощников;
5. Относительно невысокая стоимость;
6. Быстрая установка. Ворота или забор можно поставить собственноручно всего за пару-тройку дней;
7. Можно сделать забор любой высоты. При необходимости есть возможность установить даже ограждение высотой 12 м;

4 минуса:

Существует риск нарваться на некачественный товар. Такой материал не будет обладать перечисленными преимуществами;
Плохо изолирует шум, звуки;
Тонкие листы легко деформируются при внешних воздействиях

Поэтому лучше выбирать полотна потолще;
Важно следить за поверхностью листов. Даже небольшая царапина может привести к распространению коррозии.

Если мечтаете сделать забор из профлиста, лучше выбирать материал от надежных производителей, поставщиков. Иначе рискуете нарваться на подделку.

Пошаговая инструкция установки калитки из профнастила

Непрофессионалам рекомендуют сборку калитки проводить в проеме заграждения. Стало быть, вначале перед установкой калитки из профнастила следует строго вертикально установить и забетонировать опорные детали. Затем работы проводятся в следующей последовательности:

1. К столбам привариваются рамы.
2. Нижняя часть рамы должна располагаться выше уровня почвы на десять-пятнадцать сантиметров.
3. Привариваются боковины. Обязательно следует оставить зазор в один сантиметр между опорами и боками рамы.
4. Настала очередь размещения поперечной трубы. Она должна располагаться по центру изделия.
5. С помощью «болгарки» из проема вырезается готовая рама.
6. Места срезов необходимо тщательно зачистить.
7. Разрезается уголок. Его концы обрезаются и закрепляются на раме.
8. Нижняя часть навеса приваривается.
9. Надев каркас на одну петлю, привариваем и другую снизу.
10. Замок врезается в калитку, а его фиксирующую планку – прикрепляют к опоре.

Последним действием станет обшивка калитки профнастилом.

Устанавливаем звонок

Ограда готова, но как попасть гостю на участок? Нельзя забывать о таком необходимом элементе как звонок.

На дачных участках идеальным вариантом является монтаж беспроводного звонка. В таком случае вы услышите, что кто-то решил заглянуть к вам «на огонек» даже если неожиданно отключили электричество.

Подобные звонки, как правило, продаются на самоклеящихся подкладках, так что установить их не составит никакого труда. Надо просто обезжирить поверхности, на которые собираетесь установить блоки звонка.

Современные модели беспроводных устройств оснащаются датчиками движения, видеокамерами или домофонами. Хотя такие модели стоят дороже обычных звонков, на цену калитки из профнастила это значительно не повлияет.

Установка фурнитуры для калитки

Установка петель, ручек, замков необходимо производить перед обшивкой калитки профнастилом.

Петли привариваются сварочным швом длинной до двух сантиметров. Расстояние от краев сверху и снизу выдерживается на расстоянии до трети метра.

Замок и ручки следует располагать на расстоянии до 90 сантиметров от земли.

Как сделать ворота в частном доме. Распашные ворота – изготовление и установка своими силами

Знакомство с домом начинается с ворот. По сути, это визитка хозяев. Поэтому, их вид должен быть по определению солидным и красивым. Но, в тоже время, основное их назначение – обеспечение сохранности и безопасности частных загородных домов и дач.

Как соединить эти два назначения вместе? Как сделать распашные ворота для дачи красивыми, надежными и функциональными. Какие виды распашных ворот бывают и какие лучше выбрать. Как изготовить и установить. Обо всем этом подробная пошаговая инструкция в нашей статье.

Распашные ворота своими руками – изготовление

Преимущества распашных ворот:

• простая конструкция;
• относительно низкая цена;
• нетребовательны в обслуживании;
• длительный срок эксплуатации;
• прочность;
• простота эксплуатации;
• неограниченная возможность выбор дизайнерских решений и формы;
• отсутствие необходимости в бетонировании площадки. Например, под ролики для откатных ворот ;
• возможность установить автоматику.

Недостатки:

• необходимость предусмотреть довольно много места для открытия-закрытия;
• необходимость учитывать ветровую нагрузку в регионе.

Простая арифметика показывает, что преимуществ у распашных ворот значительно больше. А недостатки устранимы или не критичны. Длительная история их существования только подтверждает надежность системы.

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;

рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;

отделочный (облицовочный) материал для обшивки;

петли;

задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Изготовление распашных ворот – инструмент и материал

Убедившись, что можем изготовить их своими руками, приступим к строительству.

Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

Инструмент

Обязательный для изготовления каркаса и обустройства стоек:

• болгарка. Предназначена для резки и шлифовки металлических заготовок;
• нарезные диски;
• шлифовальные диски;
• сварочный аппарат;
• электроды;
• рулетка;
• строительный уровень;
• уголок;
• молоток;
• лопата;
• мастерок.

Вспомогательный:

• компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
• дрель. Если понадобится для крепления обшивки ворот;
• клепатель, а также заклепки к нему.

Материал

труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;

труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.

Общие рекомендации по выбору таковы:

1. вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
2. вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
3. вес ворот превышает 300 кг. Труба –140х104х5.

Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.

петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;

замки. Могут быть механические и электромеханические. Выбор на усмотрение;

краска. Нужна для окраски стоек и/или обшивки;

обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;

автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.

Как сделать распашные ворота своими руками

Не думайте, что самодельные, это синоним слов «некрасивые» и «ненадежные». Как раз наоборот – самодельные распашные ворота – означают креатив, индивидуальность и заботу о собственной безопасности.

Последовательность выполнения работ.

1. этап – установка стоек для навешивания ворот.
2. этап – изготовление распашных ворот.

Этапы, естественно, можно менять. Но установленные стойки (столбы для распашных ворот) должны выстоять как минимум неделю. Чтобы, не растягивать удовольствие, время ожидания можно занять свариванием ворот.

Установка калитки из профнастила

Особенности установки констуркции

Если забор уже установлен, а тем более из камня, кирпича, пеноблоков, бетона и т.п. возникает вопрос установки петель для калитки (см. Виды дверных петель: рассмотрим подробно). Такие петли привариваются электрической сваркой к закладным металлическим деталям в каменных столбах.

Способы крепления опорных столбов

• Бетонирование
• Засыпка гравийно-песчаной смесью с утрамбовыванием

Виды установки:

• В заборе из профнастила
• В каменном или кирпичном заборе
• В других видах заборов

Монтаж калитки своими руками не трудный. Она легко устанавливается в любом виде забора. Установка не требует специальных строительных знаний.

Закладная деталь в кирпичной кладке

Данные детали потому и называются так: их закладывают во время строительства каменных столбов в кладку. Это, как правило, стальные пластины со штырями. Если столбы уже построены, и необходимо установить калитку, то в кладку вбивают зазубренные кованые металлические штыри, а к ним уже приваривают пластины.

Калитка в кирпичных столбах

Калитка в кирпичных столбах

Если столбы бетонные, то в материале сверлят отверстия, в  которые вбивают зазубренные штыри, а потом уже к ним приваривают закладные детали.

Бетонирование столбов производят бетоном марки М200. Для того чтобы получить бетон марки М200 необходимо смешать цемент 400, песок и щебень в пропорции Ц1: П 2,8 : Щ 4,8.

Например, если в мешке цемент М400, то бетона марки М200 получится  Ц 50: П 140: Щ 240 = 430 кг. За основание для расчета взято один мешок цемента весом 50 кг.

Кирпичные столбы

Инструменты для работы

Для изготовления калитки из профнастила своими руками потребуется немного:

• Строительный угольник (все углы должны иметь ровно 90ᵒ)
• Электросварка (если каркас металлический, понадобится )
• Отвес или уровень (для выставления столбов)
• Садовый бур и лопата (для того чтобы сделать ямки)
• Аккумуляторная дрель и шуруповерт (для сверления отверстий в каркасе и вкручивания саморезов)
• Сверло диаметром 3,8-4 мм и насадка под болт на 10 (головка самореза);
• Угловая шлифовальная машина с обрезным диском (в крайнем случае – ножовка по металлу);
• Электросварка;
• Метрическая рулетка, чертилка, маркер, мел.

Монтаж калитки из профнастила

Для того чтобы сделать забор из профнастила своими руками с калиткой, необходимо подготовить определенное количество материалов. Следует иметь в виду то, что высота забора равняется ширине листа профнастила. Кроме того необходимо взять в расчет  расстояние от земли до забора. Оно равняется 50 мм. Ширина листов, так же как и высота бывает разная.

Сняв все размеры в натуре на местности необходимо спроектировать забор, калитку и ворота. В заборе рассчитывается кратное количество листов. Как правило, расстояние между столбами выбирают 2.5 м.

Рассчитав необходимое количество материалов, а это:

• Столбы
• Профнастил
• Уголок или квадрат
• Цемент
• Песок
• Щебень
• Электроды
• Петли
• Замки для калитки
• Саморезы

Приступают к разработке чертежей калитки и забора. Делают детальный чертеж одной секции забора и калитки. Для того чтобы облегчить себе работу можно найти достаточное количество разнообразных проектов калиток и заборов в интернете с детальными размерами и приспособить их к своему случаю.

Примерные виды чертежей калитки и ворот

Монтажный чертеж

На схеме показано монтаж калитки и ворот из профнастила со справочными размерами

Следует обратить внимание на глубину закладки столбов для ворот. Чем большая ширина ворот, тем глубина закладки столбов ниже

Калитка и ворота бетонируются в сборе и выставляются сразу во всех плоскостях вертикально

Калитка и ворота бетонируются в сборе и выставляются сразу во всех плоскостях вертикально.

Необходимо предусмотреть зазоры между створками ворот или калитки и притворным столбом примерно 8-10 мм. Не следует спешить открывать калитку или ворота раньше времени. Фактически бетон твердеет 28 дней, но эксплуатировать ворота или калитку можно уже через 14 суток.

Рабочий сборочный чертеж

Проанализировав данные чертежи, можно сложить для себя представление о количестве необходимых материалов и размерах будущего изделия.

Пошаговая инструкция монтажа

Прежде чем приступать к монтажу конструкцию нужно забетонировать столбы. Для этого размечаем место установки. Если ворота из профнастила с калиткой – понадобится 3 опоры.

Пошаговая инструкция установки опор:

Выкапываем ямы в местах, где будут столбы для ворот. Глубина отверстия – до 1,2 м, диаметр – 0,5 м.Важно! Глубина ямы должна превышать глубину промерзания грунта. Она должна соответствовать 30-35% высоты наземной части

Учитываем, что запас между нижним краем ворот и поверхностью земли должен составлять 20-30 см.
Обрабатываем ту часть профильной трубы, которая будет находиться в земле: зачищаем ржавчину, грунтуем, красим, оборачиваем в рубероид.
Засыпаем в яму гравий (щебень). Высота слоя 10-15 см. Тщательно утрамбовываем.
Готовим бетонный раствор. Массовые пропорции:цемент М400 – 10 кг;песок карьерный или речной, не очень мелкий – 20-23 кг;мелкий щебень (размер фракций 5-10) – 40-43 кг;вода – 5 литров.
Тщательно перемешиваем сухие составляющие. Затем постепенно добавляем воду. Получается смесь, по консистенции похожая на густую сметану. Пропорции воды можно менять, ее должно быть 40-50% от массы цемента.
Вставляем в углубление опорные столбы. Чтобы обеспечить их надежное вертикальное положение можно установить распорки из металлического уголка, арматуры либо зафиксировать при помощи битого на крупные куски кирпича.
Заливаем в яму бетон до самого верха. На верх трубы ставим заглушку чтобы внутрь не попадала влага.

Это важно! Каркас створок нельзя навешивать на столбы до тех пор, пока бетон не высохнет. Для этого понадобится минимум 3-4 дня

Если бетон не наберет прочности, то после устройства каркаса ворот столбы могут дать крен.

Пока раствор высыхает можно заняться сборкой самой конструкции. Для этого нужно выделить свободное пространство где будет удобно проводить сварочные работы. Поверхность должна быть идеально ровной.

Пошаговая инструкция по сборке каркаса

1. Делаем заготовки из уголка по размерам, соответствующим длине и ширине створки. Лучше, если угол среза будет 45 градусов хотя и проще собирать каркас ворот встык. Углы должны быть строго прямыми, проверяем это при помощи угольника.

2. Свариваем раму по технологии дуговой сварки.

3. Усиливаем надежность углов. С этой целью нужно приварить косынки в форме треугольника с прямым углом и сторонами по 10 см. Косынки вырезаем из листовой стали или тонкостенного профиля.

4. Укрепляем раму, придаем ей жесткость. Для этого к ней привариваются дополнительные перемычки. Одна горизонтальная обустраивается по центру. Она должна разделить рамку на два одинаковых прямоугольника. Далее приваривается диагональная перекладина от нижнего угла к верхнему.

5. Зачищаем все сварные швы используя болгарку.

6. Устанавливаем на каркас фурнитуру. Это накладные замки, задвижки, нижние и верхние стопы и так далее.

7. Красим трубу, чтобы защитить металл от коррозии.

8. Привариваем петли к каркасу. Расстояние от нижнего или верхнего края не должно быть больше 30-40 см. Используются крупные гаражные петли. Сварной шов выполняется по всей длине крепежного края. Смазываем петли специальной смазкой, которая не боится влаги и низких температур.

9. Обшиваем каркас профнастилом по внутреннему периметру при помощи саморезов. Под каждый саморез нужно подложить резиновую прокладку. Окрашиваем головку самореза в тот же цвет, что и профлист, можно сразу купить цветные шурупы. Саморезы вкручиваются по периметру рамки, в горизонтальные и вертикальные перемычки. Выдерживается такое расстояние между саморезами – 80-110 мм. Вместо шестигранных шурупов можно использовать специальные заклепки.

10. После того как установлены опоры и произведена обшивка каркаса можно приступать к навешиванию створок. Процесс непростой и требует определенной сноровки. Для удобства нужно соорудить небольшую подставку из досок или кирпичей между опорными столбами. Ставим створку на подставку и выравниваем по всем плоскостям. Для проверки горизонта и вертикали используем строительный или лазерный уровень.

11. Ставим метки на опорных столбах в местах расположения петель. Привариваем соединительные элементы и навешиваем створки. Убираем подставку.
